Marca	Zanussi
Modelo	ZFG317S
Tipo de produto	Exaustor
Tipo de instalação	De parede
Alimentação elétrica	220-240 V ~ 50 Hz
Número de velocidades	3 velocidades
Comando	Controlo deslizante mecânico
Iluminação	1 lâmpada E14, 4 W, 220-240 V
Tipo de filtro de gordura	Lavável, desmontável
Tipo de filtro de carvão	Não lavável, substituível a cada 4 a 6 meses
Manutenção dos filtros	Limpar os filtros de gordura mensalmente; substituir o filtro de carvão a cada 4-6 meses
Funcionamento em recirculação	Possível com filtro de carvão
Limpeza na máquina de lavar louça	Filtros de gordura compatíveis (ciclo curto, baixa temperatura)
Reparabilidade	Lâmpada e filtros substituíveis
Segurança	Desligar da corrente antes da manutenção; usar luvas para substituir a lâmpada
Material	Aço inoxidável (estimativa)

Perguntas frequentes - ZFG317S ZANUSSI

Como limpar os filtros de gordura?

Pressione a alavanca da pinça de fixação do filtro debaixo do exaustor, incline suavemente a parte frontal para baixo e puxe. Limpe os filtros com uma esponja e detergente não abrasivo, ou na máquina de lavar louça a baixa temperatura num ciclo curto. A descoloração não afeta o desempenho.

Quando substituir o filtro de carvão?

O filtro de carvão ativado não é lavável e deve ser substituído a cada 4 a 6 meses aproximadamente, ou com mais frequência em caso de uso intensivo.

Como substituir a lâmpada?

Desligue o aparelho, deixe a lâmpada arrefecer. Use uma ferramenta de plástico não cortante para remover suavemente o difusor da lâmpada (duas entalhes de cada lado). Substitua a lâmpada por uma do tipo E14, 4 W, 220-240 V, dimensões 37x100 mm. Reinstale o difusor.

A lâmpada é standard?

Sim, a lâmpada é uma E14 de 4 W, 220-240 V, com comprimento de 100 mm e diâmetro de 37 mm. Pode encontrar equivalentes LED compatíveis.

Posso lavar os filtros de gordura na máquina de lavar louça?

Sim, os filtros de gordura podem ser lavados na máquina de lavar louça, regulada a baixa temperatura num ciclo curto. A descoloração não afeta o desempenho.

Como regular a velocidade do ventilador?

Desloque o controlo deslizante das velocidades do ventilador para uma das posições. O aparelho entra em funcionamento. Para parar, coloque o controlo deslizante na posição 0.

O exaustor funciona em modo de recirculação?

Sim, o exaustor pode funcionar em modo de recirculação graças ao filtro de carvão ativado. Este deve ser substituído regularmente.

Porque é que o exaustor não liga?

Verifique se o aparelho está ligado à corrente e se o interruptor de iluminação está ativado. Se a lâmpada estiver queimada, substitua por uma lâmpada E14 de 4 W. Se o problema persistir, contacte o serviço de assistência.

Como fazer a manutenção diária do exaustor?

Após cozinhar, limpe as superfícies com um pano macio, água morna e detergente suave. Evite detergentes abrasivos. Limpe os filtros de gordura mensalmente.

O que fazer em caso de falha de iluminação?

Desligue o aparelho. Remova o difusor da lâmpada com uma ferramenta de plástico. Substitua a lâmpada defeituosa por uma lâmpada E14, 4 W, 220-240 V. Reinstale o difusor.

MANUAL DE UTILIZADOR ZFG317S ZANUSSI

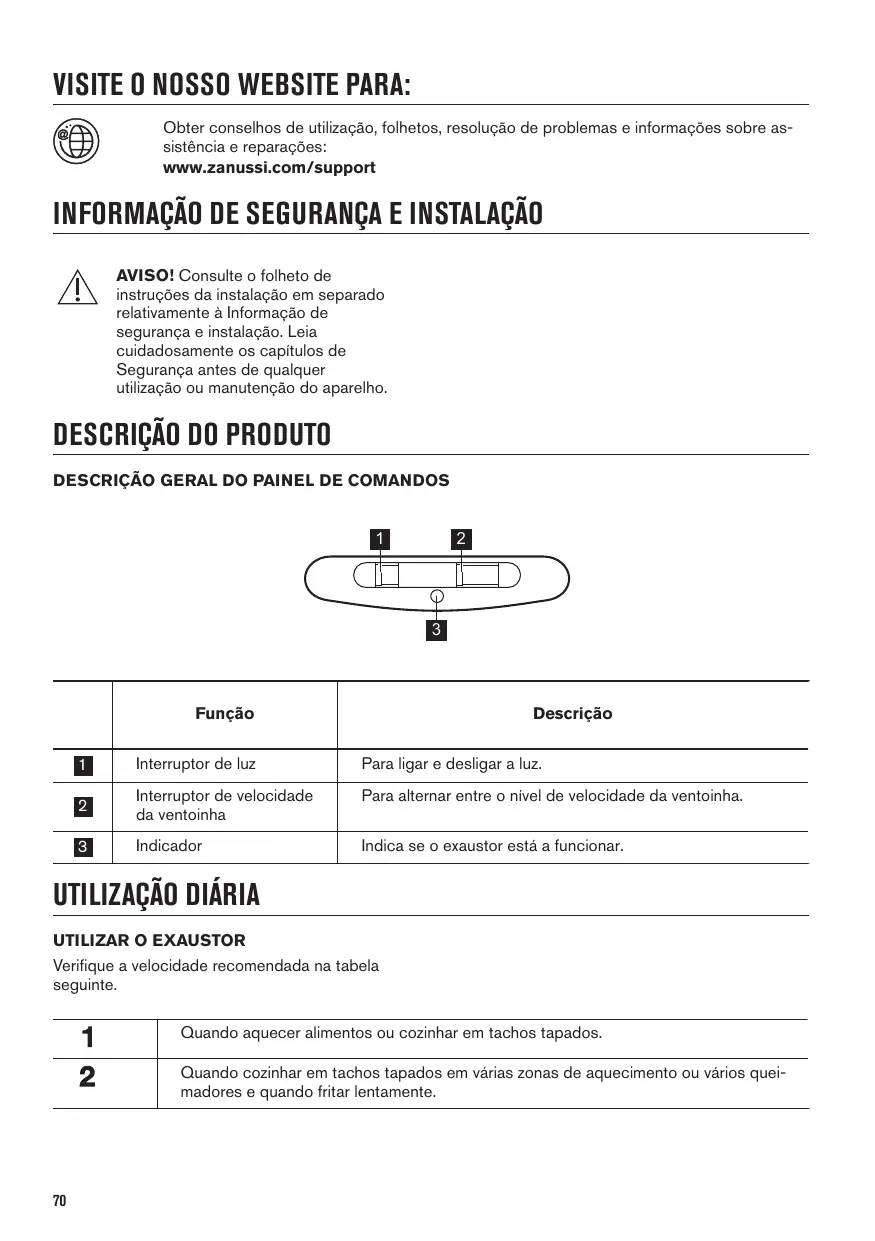

PT Manual de instruções 70

RO Manual de utilizare 74

INFORMAÇÃO DE SEGURANÇA E INSTALAÇÃO

AVISO! Consulte o folheto de instruções da instalação em separado relativamente à Informação de segurança e instalação. Leia cuidadosamente os capítulos de Segurança antes de qualquer utilização ou manutenção do aparelho.

DESCRIÇÃO DO PRODUTO

DESCRIÇÃO GERAL DO PAINEL DE COMANDOS

	Função	Descrição
1	Interruptor de luz	Para ligar e desligar a luz.
2	Interruptor de velocidade da ventoinha	Para alternar entre o nível de velocidade da ventoinha.
3	Indicador	Indica se o exaustor está a funcionar.

UTILIZAÇÃO DIÁRIA

UTILIZAR O EXAUSTOR

Verifique a velocidade recomendada na tabela seguinte.

1	Quando aquecer alimentos ou cozinhar em tachos tapados.
2	Quando cozinhar em tachos tapados em várias zonas de aquecimento ou vários queimadores e quando fritar lentamente.

É recomendável deixar o exaustor a funcionar durante cerca de 15 minutos após o fim dos cozinhados.

Operar o exaustor:

Desloque o interruptor da velocidade da ventoinha para um dos níveis de velocidade.

O exaustor começa a funcionar. Se necessário, altere a velocidade movendo o interruptor.

A luz do exaustor funciona independentemente de outras funções do exaustor. Para iluminar a superfície de cozedura utilize o interruptor da luz

Para desativar o aparelho, desloque o interruptor da velocidade da ventoinha para a posição 0.

MANUTENÇÃO E LIMPEZA

NOTAS SOBRE A LIMPEZA

Agentes de limpeza	Não use produtos de limpeza abrasivos nem esfregões.Limpe a superfície do aparelho com um pano macio com água quente e um detergente suave
	Depois de cozinhar, algumas partes do aparelho podem ficar quentes. Para evitar manchas, o aparelho deve arrefecer e ser seco com um pano limpo ou papel de cozinha.
	Limpe manchas com um detergente suave.
Mantenha o exaustor limpo	Limpe o aparelho e os filtros de gordura todos os meses. Limpe cuidadosamente a gordura do interior e dos filtros de gordura. A acumulação de gordura ou outros resíduos pode provocar incêndios.
	Os filtros de gordura podem ser lavados numa máquina de lavar a loiça.Programar a máquina de lavar loiça para um ciclo curto a temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.
Filtro de car-vão	O tempo de saturação do filtro de carvão depende dos tipos de cozinhados e da frequência de limpeza do filtro de gordura. O filtro de carvão ativado não é lavável, não pode ser regenerado e deve ser substituído aproximadamente a cada 4/6 meses de funcionamento, ou com maior frequência para uma utilização particularmente intensiva.

COMO LIMPAR O FILTRO DE GORDURA

Os filtros estão montados com grampos e pinos no lado oposto.

Como limpar o filtro:

1. Premir o manípulo dos grampos de fixação no painel do filtro, por baixo do exaustor.

1. Inclinar ligeiramente para baixo a parte da frente do filtro e depois puxar.

Repetir os dois primeiros passos em todos os filtros.

1. Lavar os filtros com uma esponja e um detergente não abrasivo, ou na máquina de lavar loiça.

Programar a máquina de lavar loiça para um ciclo curto a temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

1. Para instalar os filtros, efetuar os dois primeiros passos pela ordem inversa.

Repetir estes passos em todos os filtros, se aplicável.

SUBSTITUIR O FILTRO DE CARVÃO

AVISO! O filtro de carvão NÃO pode ser lavado! Não é possível regenerar o filtro!

Para substituir o filtro de carvão:

1. Remover os filtros de gordura do aparelho. Consultar a secção “Limpar o filtro de gordura” neste capítulo.
2. Rode o filtro no sentido anti-horário (1) e depois puxe-o (2).

Para instalar os filtros, execute os mesmos passos pela ordem inversa.

De qualquer modo, é necessário substituir os filtros pelo menos a cada quatro meses.

SUBSTITUIR A LÂMPADA

AVISO! Risco de queimaduras e choque elétrico! Desligue o aparelho da corrente elétrica antes do funcionamento! Certifique-se de que a lâmpada arrefeceu antes de lhe tocar.

AVISO! Risco de ferimentos! Use luvas de proteção para substituir a lâmpada.

Risco de danos no aparelho! Não utilize ferramentas pontiagudas!

Substitua a lâmpada queimada de acordo com as especificações:

Potência (W)	4
Tomada	E14
Tensão (V)	220 - 240
Dimensões (mm)	37 x 100 (diâmetro x comprimento)
Código ILCOS D (de acordo com IEC 61231)	DRBB/F-4-220-240--E14-37/100

Para substituir a lâmpada:

1. A tampa da lâmpada tem duas ranhuras em cada lado (1). Use uma ferramenta plana de plástico não pontiaguda. Retire cuidadosamente a tampa da lâmpada do aparelho (2).
2. Substitua a lâmpada.
3. Monte a tampa da lâmpada.

Recicle os materiais que apresentem o símbolo ♣. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos

que tenham o símbolo 📄 juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
