Marke	Zanussi
Modell	ZFG317S
Produkttyp	Dunstabzugshaube
Installationsart	Wandmontage
Stromversorgung	220-240 V ~ 50 Hz
Anzahl der Geschwindigkeiten	3 Geschwindigkeiten
Bedienung	Mechanischer Schieberegler
Beleuchtung	1 Lampe E14, 4 W, 220-240 V
Fettfilter Typ	Waschbar, herausnehmbar
Kohlefilter Typ	Nicht waschbar, alle 4 bis 6 Monate austauschbar
Filterwartung	Fettfilter monatlich reinigen; Kohlefilter alle 4-6 Monate ersetzen
Umluftbetrieb	Möglich mit Kohlefilter
Spülmaschinengeeignet	Fettfilter geeignet (Kurzprogramm, niedrige Temperatur)
Reparierbarkeit	Lampe und Filter austauschbar
Sicherheit	Vor der Wartung Netzstecker ziehen; beim Austausch der Lampe Handschuhe tragen
Material	Edelstahl (geschätzt)

Häufig gestellte Fragen - ZFG317S ZANUSSI

Wie reinigt man die Fettfilter?

Drücken Sie den Hebel der Filterhalteklammer unter der Haube, kippen Sie die Vorderseite vorsichtig nach unten und ziehen Sie sie heraus. Reinigen Sie die Filter mit einem Schwamm und einem nicht scheuernden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur im Kurzprogramm. Verfärbungen beeinträchtigen die Leistung nicht.

Wann sollte der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 4 bis 6 Monate oder bei starker Nutzung häufiger ausgetauscht werden.

Wie tauscht man die Lampe aus?

Ziehen Sie den Netzstecker, lassen Sie die Lampe abkühlen. Verwenden Sie ein nicht scharfes Kunststoffwerkzeug, um den Lampenschirm vorsichtig zu entfernen (zwei Kerben auf jeder Seite). Ersetzen Sie die Lampe durch eine vom Typ E14, 4 W, 220-240 V, Maße 37x100 mm. Setzen Sie den Lampenschirm wieder ein.

Ist die Lampe Standard?

Ja, die Lampe ist eine E14 mit 4 W, 220-240 V, einer Länge von 100 mm und einem Durchmesser von 37 mm. Sie finden kompatible LED-Äquivalente.

Kann ich die Fettfilter in der Spülmaschine waschen?

Ja, die Fettfilter können in der Spülmaschine bei niedriger Temperatur im Kurzprogramm gewaschen werden. Verfärbungen beeinträchtigen die Leistung nicht.

Wie stelle ich die Lüftergeschwindigkeit ein?

Bewegen Sie den Schieberegler für die Lüftergeschwindigkeit auf eine der Positionen. Das Gerät schaltet sich ein. Zum Ausschalten den Schieber auf Position 0 stellen.

Funktioniert die Haube im Umluftbetrieb?

Ja, die Haube kann mit dem Aktivkohlefilter im Umluftbetrieb arbeiten. Dieser muss regelmäßig ersetzt werden.

Warum schaltet sich die Haube nicht ein?

Überprüfen Sie, ob das Gerät angeschlossen ist und der Lichtschalter eingeschaltet ist. Wenn die Lampe defekt ist, ersetzen Sie sie durch eine E14-Lampe mit 4 W. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflege ich die Haube täglich?

Wischen Sie die Oberflächen nach dem Kochen mit einem weichen Tuch, warmem Wasser und mildem Reinigungsmittel ab. Vermeiden Sie scheuernde Reinigungsmittel. Reinigen Sie die Fettfilter monatlich.

Was tun bei einem Beleuchtungsausfall?

Ziehen Sie den Netzstecker. Entfernen Sie den Lampenschirm mit einem Kunststoffwerkzeug. Ersetzen Sie die defekte Lampe durch eine E14, 4 W, 220-240 V. Setzen Sie den Lampenschirm wieder ein.

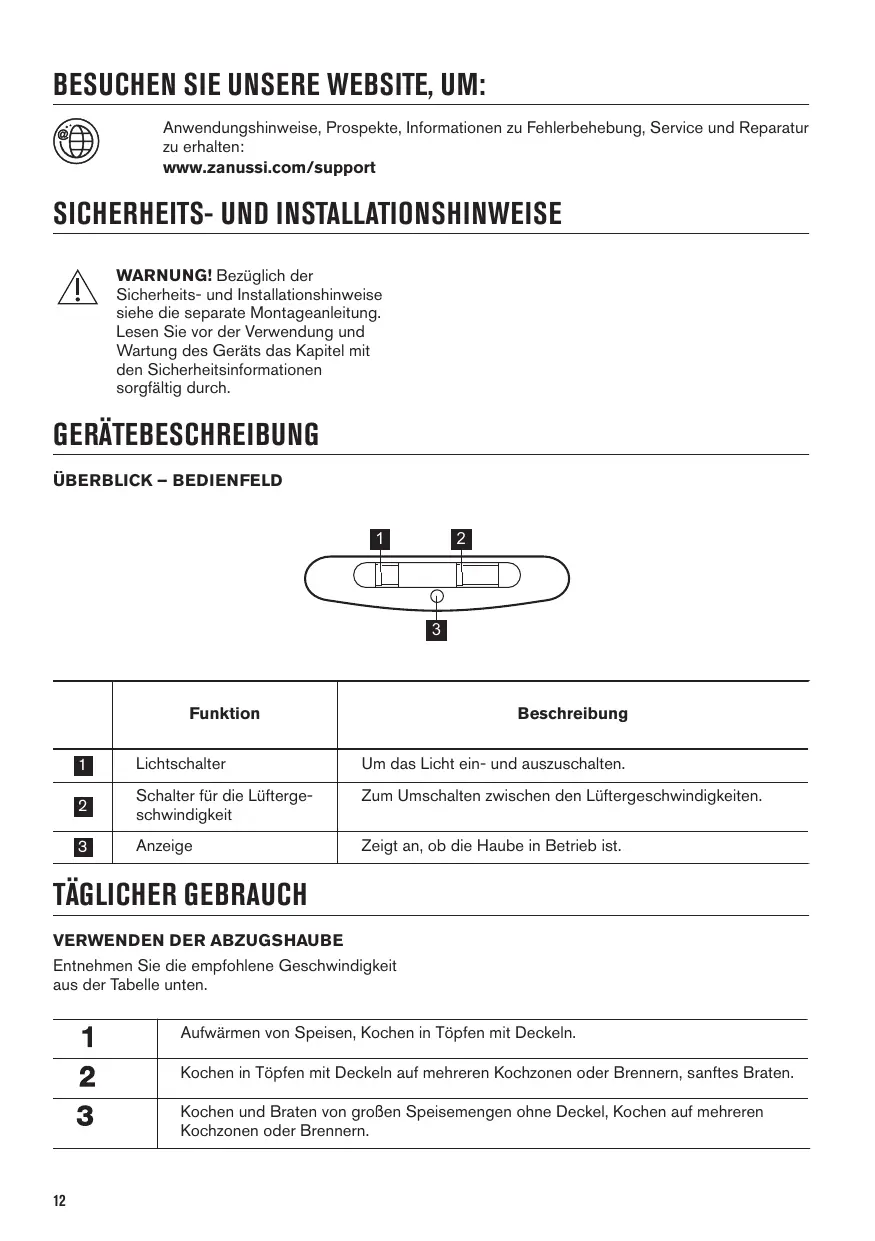

BEDIENUNGSANLEITUNG ZFG317S ZANUSSI

DE Benutzerinformation 12

SICHERHEITS- UND INSTALLATIONSHINWEISE

WARNUNG! Bezüglich der

Sicherheits- und Installationshinweise

siehe die separate Montageanleitung.

Lesen Sie vor der Verwendung und

Wartung des Geräts das Kapitel mit

den Sicherheitsinformationen

sorgfältig durch.

GERÄTEBESCHREIBUNG

ÜBERBLICK – BEDIENFELD

	Funktion	Beschreibung
1	Lichtschalter	Um das Licht ein- und auszuschalten.
2	Schalter für die Lüftergeschwindigkeit	Zum Umschalten zwischen den Lüftergeschwindigkeiten.
3	Anzeige	Zeigt an, ob die Haube in Betrieb ist.

TÄGLICHER GEBRAUCH

VERWENDEN DER ABZUGSHAUBE

Entnehmen Sie die empfohlene Geschwindigkeit aus der Tabelle unten.

1	Aufwärmen von Speisen, Kochen in Töpfen mit Deckeln.
2	Kochen in Töpfen mit Deckeln auf mehreren Kochzonen oder Brennern, sanftes Braten.
3	Kochen und Braten von großen Speisemengen ohne Deckel, Kochen auf mehreren Kochzonen oder Brennern.

Es wird empfohlen, die Dunstabzugshaube nach dem Kochen etwa 15 Minuten lang laufen zu lassen.

Bedienen der Abzugshaube:

Stellen Sie den Lüftergeschwindigkeitsschalter auf eine der Geschwindigkeitsstufen.

Die Dunstabzugshaube beginnt zu arbeiten. Bei Bedarf ändern Sie die Geschwindigkeit durch Verstellen des Schalters.

Das Abzugshaubenlicht arbeitet unabhängig von anderen Abzugshaubenfunktionen. Um die Kochfläche zu beleuchten, , zum Betätigen des Lichtschalters

Zum Ausschalten des Geräts stellen Sie den Lüftergeschwindigkeitsschalter auf die Position „0“.

REINIGUNG UND PFLEGE

HINWEISE ZUR REINIGUNG

Reinigungsmittel	Keine Scheuermittel und Bürsten verwenden.Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Geräteoberfläche.
	Nach dem Kochvorgang können einige Teile des Geräts heiß sein. Um Flecken zu vermeiden, muss das Gerät, nachdem es abgekühlt ist, mit einem sauberen Tuch oder Papiertüchern abgetrocknet werden.
	Reinigen Sie Flecken mit einem milden Reinigungsmittel.
Halten Sie die Dunstabzugs-haube sauber.	Reinigen Sie das Gerät und die Fettfilter einmal im Monat. Reinigen Sie den Innenraum und die Fettfilter sorgfältig von Fett. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.
	Fettfilter können im Geschirrspüler gespült werden.Dazu muss die Spülmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter können Verfärbungen auftreten; diese beeinträchtigen die Leistung des Geräts jedoch nicht.
Kohlefilter	Der Zeitpunkt der Sättigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters. Der aktivierte Kohlefilter ist nicht waschbar und kann nicht regeneriert werden. Er muss nach einer Betriebsdauer von etwa 4/6 Monaten oder öfter bei einer intensiven Verwendung ausgetauscht werden.

REINIGEN DES FETTFILTERS

Die Filter sind mit Klammern und Stiften auf der gegenüberliegenden Seite befestigt.

Reinigen des Filters:

1. Drücken Sie den Griff der Befestigungsklammer an der Filterblende unterhalb der Dunstabzugshaube.

1. Neigen Sie die Vorderseite des Filters leicht nach unten und ziehen Sie ihn heraus.

Wiederholen Sie die beiden ersten Schritte für alle Filter.

1. Reinigen Sie die Filter mit einem Schwamm und nicht-scheuerndem Reiniger oder in der Spülmaschine.

Dazu muss die Spülmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter können Verfärbungen auftreten; diese beeinträchtigen die Leistung des Geräts jedoch nicht.

1. Zum erneuten Einbau des Filters befolgen Sie die ersten beiden Schritte in umgekehrter Reihenfolge.

Wiederholen Sie ggf. die Schritte für alle Filter.

AUSTAUSCHEN DES KOHLEFILTERS

WARNUNG! Der Kohlefilter kann NICHT gewaschen werden! Der Filter kann nicht regeneriert werden!

Austauschen des Kohlefilters:

1. Bauen Sie die Fettfilter aus dem Gerät aus.
   Siehe „Reinigen des Fettfilters“ in diesem Kapitel.
2. Drehen Sie den Filter gegen den Uhrzeigersinn (1) und ziehen Sie ihn heraus (2).

Zum Einbau der Filter folgen Sie den Schritten in umgekehrter Reihenfolge.

Auf jeden Fall müssen die Filter mindestens alle vier Monate ausgetauscht werden.

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol 📊. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

AUSTAUSCHEN DER LAMPE

WARNUNG! Brand- und Stromschlaggefahr! Trennen Sie das Gerät vor der Arbeit von der Spannungsversorgung! Vergewissern Sie sich, dass die Lampe abgekühlt ist, bevor Sie sie berühren.

WARNUNG! Verletzungsgefahr! Tragen Sie Schutzhandschuhe zum Austauschen der Lampe.

Risiko von Schäden am Gerät! Verwenden Sie keine scharfen Gegenstände!

Tauschen Sie die defekte Lampe entsprechend folgender Vorgaben aus:

Leistung (W)	4
Buchse	E14
Spannung (V)	220 - 240
Abmessungen (mm)	37 x 100 (Durchmesser x Länge)
ILCOS D-Code (gemäß IEC 61231)	DRBB/F-4-220-240-E14-37/100

Lampe austauschen:

1. Die Lampenabdeckung verfügt über zwei Schlitze auf jeder Seite (1). Verwenden Sie ein flaches, stumpfes Kunststoffwerkzeug. Entfernen Sie die Lampenabdeckung vorsichtig (2) vom Gerät.
2. Ersetzen Sie die Lampe.
3. Bringen Sie die Lampenabdeckung wieder an.

mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
