WHBS 95 LM K - Köksfläkt WHIRLPOOL - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt för utsug eller recirkulation (aktivt kolfilterkit tillval)
Märke	Whirlpool
Modell	WHBS 95 LM K
Bredd	89,8 cm
Djup	45 cm
Höjd (min-max)	61,9 – 114,7 cm
Anslutningsdiameter för utlopp	150 mm / 125 mm / 120 mm
Elanslutning	230 V ~ 50 Hz (se hänvis till typskylten)
Belysningseffekt	LED 2 x 2,5 W max (E14)
Antal hastigheter	3 sugsteg + avstängning
Kontroller	Mekaniska strömbrytare: ljus ON/OFF, hastighet 1, 2, 3
Filtertyp	Tvättbart metallfettfilter (diskmaskin) + aktivt kolfilter (tillval, byts var 4:e månad)
Underhåll av fettfilter	Månatlig rengöring för hand eller i diskmaskin (skonsamt program)
Minsta avstånd till spishäll	≥ 50 cm för elektrisk spis, ≥ 65 cm för gas eller kombispis
Fabriksinställning	Utsugningsversion (aktivt kolfilterkit ingår ej)
Säkerhetsklass	Överspänningskategori III
Skyddsklass	Använd inte utan monterat fettfilter

Vanliga frågor - WHBS 95 LM K WHIRLPOOL

Hur rengör man fettfiltren på fläkten WHIRLPOOL WHBS 95 LM K?

Fettfiltren ska rengöras minst en gång i månaden. Använd ett milt, icke-aggressivt rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabbt program. Dra i fjäderhandtaget för att ta bort dem. Obs: Diskmaskintvätt kan orsaka missfärgning men påverkar inte prestandan.

När måste det aktiva kolfiltret bytas?

Det aktiva kolfiltret måste bytas senast var 4:e månad (eller när mättnadsindikatorn visar det, om sådan finns). Det kan varken rengöras eller återanvändas. För att byta, häng först upp det på den bakre metallfliken, fäst sedan det framtill med de två vredena.

Vilket är minimiavståndet mellan fläkten och spishällen?

Minimiavståndet mellan kärlens stöd och fläktens lägsta del är 50 cm för elektriska spisar och 65 cm för gas- eller kombispisar. Följ noga dessa avstånd för att undvika brandrisk.

Kan jag använda fläkten i recirkulationsversion?

Ja, fläkten levereras redo för användning i utsugningsversion. För att konvertera till recirkulationsversion måste du köpa och installera tillbehörssatsen (aktivt kolfilter). Kontrollera i de första sidorna av manualen om satsen medföljer eller måste köpas separat.

Vilken typ av lampa ska användas vid byte?

Använd endast LED-lampor med max 2,5 W, sockel E14. Innan du rör vid lamporna, se till att de är kalla och koppla bort apparaten från elnätet.

Vad gör jag om fläkten inte fungerar längre?

Kontrollera först att det inte är strömavbrott och att en hastighet har valts. Om fläkten stängs av under drift, kontrollera strömbrytaren. Koppla bort kontakten i 5 sekunder och anslut den igen. Om problemet kvarstår, kontakta kundtjänst.

Kan fläkten användas av barn?

Denna apparat kan användas av barn från 8 års ålder om de övervakas eller har fått instruktioner för säker användning. Barn under 3 år får inte komma nära apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Hur minskar man fläktens miljöpåverkan?

Sätt på fläkten på lägsta hastighet under matlagning och låt den gå några minuter efteråt. Använd höga hastigheter endast vid kraftig rök. Byt aktivt kolfilter regelbundet och rengör fettfiltret vid behov. Använd maximal rekommenderad kanaldiameter för att optimera prestanda och minska buller.

Var hittar jag fullständig teknisk information?

Säkerhetsanvisningar, bruksanvisning, produktblad och energidata finns på webbplatsen docs.whirlpool.eu eller via QR-koden på apparaten. Du kan också kontakta kundtjänst (nummer i garantihäftet) med uppgifter från typskylten.

Kan fläkten installeras utan avluftskanal?

Ja, om du använder fläkten i recirkulationsversion. I så fall avfettas och luktborttas luften innan den återförs till rummet. Ett aktivt kolfilterkit krävs. I utsugningsversion måste fläkten anslutas till en avluftskanal utomhus (ingår ej).

BRUKSANVISNING WHBS 95 LM K WHIRLPOOL

(be Abluftversionen)

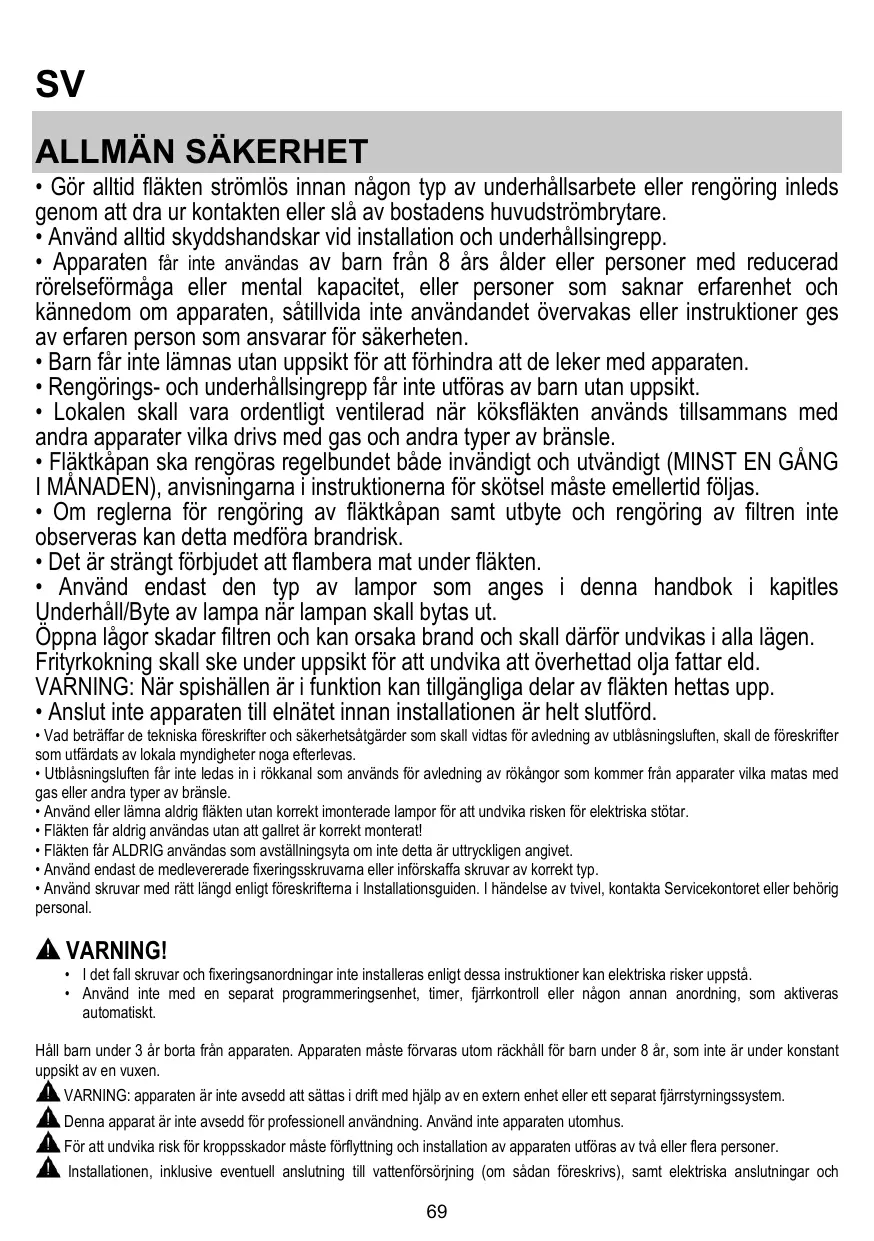

Gor alltid flakten strömlös innan那儿 typ av underhällarsbete erler rengöring inleds genom att dra ur kontakten ell slä av bostadens huvudströmbrytare.

• Använd alltid skyddshandskar vid installation och underhällsingrepp.

• Apparaten fär inte användas av barn från 8 ørs ølder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sátillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt fort forhindra att de leker med apparaten.

• Rengörings- och unterhällsingrepp fär inte utföras av barn utan uppsikt.

• Lokalen skall vara ordentligt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typ er av bränse.

• Fläktkapan ske rengöras regelbundet på invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisingarna i instruktionerna für skötsel måste emellertid fölas.

• Om reglerna für rengöring av fläktkåpan somt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

• Det är strängt forbjudet att flambera mat under fläkten.

• Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen. Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen är i Funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slutford.

• Vad betraffar de tekniiska foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

• Utlansnungsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas aller andra typér av bransle.
• Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risken für elektriska stötar.
• Fläkten fär aldrig användas utan att gallret ár korrekt monterat!
• Fläkten für ALDRIG användas som avständningsyta om inte detta ar uttryckigen angivet.
• Använd endast de medlevererade fixeringssskruvama aller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd enligt foreskriftema i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret aller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordninger inte installeras enligt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller;nagon annan anordning, som aktiveras automatiskt.

Häll barn under 3 År borta frän apparaten. Apparaten måste forvaras utom räckhäll für barn under 8 År, som inte är under konstant uppsikt av en vuxen.

WARNING: apparaten ar inte avsedd att sattas i drift med hjalp av en extern enchet ellert separat fjarrstyrningssystem.
Denna apparat ar inte avsedd for professionell anvandning. Anvand inte apparaten utomhus.
Fort undvika risk for kropsskador maste forflyttning och installation av apparaten utforas av tva aller flera personer.
Installationen, inklusive eventuell anslutting till vattenforsorjning (om sadan foreskrivs), somt elektriska ansluttingar och

reparationsatgärder, mäste utforas av kvaliferad personal.

När installationen har slUTFörts forvaras forpackningsmaterial (plastdelar, frigolit etc.) utom räckhäll für bam für att undvika kväningsrisk.

Använd inte apparaten om du är blöt eller barfota.

Använd aldrig apparaten for ängrengöring - risk for elstöt.

Förpackningsmaterial et ar 100% Återvinningsbart och ar märkt med symbolen for ätervinning

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhall och installation forblir desamma.

Föl noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella Funktionsfel, skador erler brander som uppSTAR pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

• Det ar viktigt att spara denna manual sa att den när som helst ar tillganglig for framtida konsultationer. I handelse av forsäljning, overlätse oder flyt skall manualen alltid föja medprodukten.
  Läs instruktionerna noga: dessa tilhandahäller viktig information beträffande installation, använding och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalema.
• Kontrollera innan apparen installeras att inga componenter ar skadade. Kontakta i sadant fall Återförsäljaren innan installationen utförs.

Minsta tillata navstand mellan kokkrlens stodyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spi och 65cm om det ar fragan om gassis erer kombinerad gashall.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

ELANSLUTNING

Natspänngen skall motsvara spänngen som anges på markplaten som sitterinne i fläkten. Om fläkten ä urustad med stickkontakt skall denna anslutas till atttag som ar lattilgangliet även after installationen och som uppyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), eller om uttaget ä placerat på en svårätkomlig plats skall en godkänd tvapolig strömbrytare installeras som garantar er fullkomlig frankoppling frän nätet i samband med överspänningsklass III, i enlight med installationsbestammelsena.

WARNING!

Kontrolera innan flaktens krets ansluts med natspänningen att den fungar er korrekt och ar korrekt monterad.

Om kabeln inte ar forsedd med stickpropp ska kablarna anslutas enligt foljande tabell:

Natspanning och frekvens

Hänvisà till det varde som anges på etiketten på insidan av fläkten.

Tradansluting

N:bla

L:brun

Ubyte av matarkabel

Fläkten är forsedd med en speciell elkabel, kontakta därfor vart teknika servicekontor om kabeln skadats.

LUFTUTSLÄPP

Rören och utloppsöppningarna i vöggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man anvander ror och utloppsoppningar i vaggen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhjoing av bullernivan.

Vi avsager oss därfor allt ansvar gällandeenna typ av problem.

! Använd att sá kort rör som möjigt.
! Röret skall vara sä rakt som möjligt (högsta tillatna vindel på böjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnitsarea.
! Foretaget fransager sig allt ansvar om dessa forordninger inte respekteras.

MED FILTER ELLER UTSUG?

Er fläktfläkt ar klar att användas i utsugsversionen.

For att anvanda flakten med filterversionen ske det tilhorida TILLBEHORSKITTET installeras.

Kontrolera på de Första sidoma ienna manual om TILLBEHÖRSKITTET levererats aller om det inköps separat.

Observera: Om det levereras med maskinen, kanske det extra filtersystemet i vissa fall redan ar installerat på flåkten.

Informationen for omvandling av flakten fran utsugsversion till filterversion finns ienna manual.

Utsugsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländen.

VARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skull ha samma diameter som anslutningsflansen.

VARNING!

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

KOMMANDON

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strombrytare for spishällens belysning.

T1

T2

T3

T4

T1. ON/OFF-Strombrytare for belysning.
T2. Strombrytare for OFF/Hastighet 1
T3. Val av hastiget 2
T4. Val av hastighet 3

UNDERHÄLL

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Skötsel av avfettningsfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gäng i帽子en (eller nar indikatorn for filtres mattning - om sādan finns på er modell - anger att detta är nödvändigt), med ett milt rengöringsmedel, für hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på nagot sätt paverkar filtres uppsugningsförmåga.

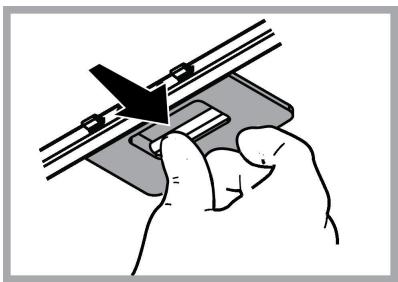

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Skötsel av kolfilter

Kolfitret fangar upp obehagiga odorer som uppstar i samband med matlageningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfittren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad (eller nar indikatorn for filtres mttning - om sadan finns pa er modell - anger att detta ar nodvändigt).

Filtret kan INTE rengöras eller äteranvändas.

Montering

Haka Först fast det aktiva kolfitret baktill på fläktens metallfik och)darefter framtil med de bada rattarna.

Nedmontering

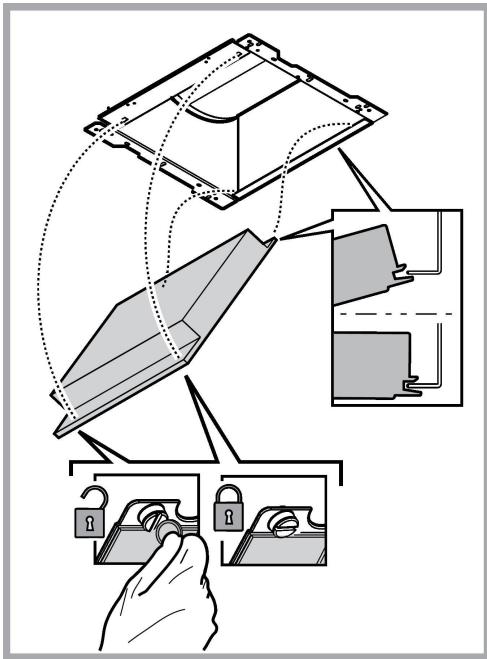

Ta ur det aktiva kolfiltret genom att vrida de bada rattarna med vilka det ar fixerat i flakten 90^

Ubyte av lampor

Koppla ur apparaten fran elnaret.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den skadade lampan.

Använd endast LED lampor med max 2,5W-E14. Förytterligare detaljer konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1e").

BORTSKAFFNING

Denna produit ar märkt enlgit EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerstalla en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan ble foljden om produits inte hanteras pa ratt satt.

Symbole n p a produkten, ell er i medfoljande dokumentation, indikerar att denna produkt inte fär behandlas som vanlig hushallsavfall. Den skall i stallet lamnas in pa en lamplig upssamingsplats for atervinning av elektrisk och elektronisk utrustning. Produktken maste kasseras enigt lokala miljobestammelser for avfallshantering.

For mer information om hantering, atervinning och ateranvandning av denna produkt, var god kontakta de lokala myndigheterna, ortens soprohanteringstjänst eller butiken dar produiten inhandlades.

Apparat utformad, testad och tillverkad i enligheit med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd für en korrekt användning für att minska miljöpaverkan: Sätt PÅ fläkten på minsta farten nrar du börjar att laga mat och lät den vara på i nagra minutesfter att du ar färdig. Öka farten bara om det skulle upstå mycket rök och ánga och använd ökad fart bara i extrema fall. Byt ut kolffiltret(en) vid behov für att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov für att bevara fettfiltrets effektivitet. Använd den maximala diametem på ventilationssystemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

FUNKTIONSFEL

Om nagot inte verkar fungerar, utfor foflande enkla kontrollera innan servicekontoret kontaktas:

• Om fläkten inte fungerar:

Kontrollera att:

• inget stromavbrott forekommer.

• en hastighet valts.

• Om fläktens prestanda ar dålig:

Kontrollera att:

• Den valda motorhastigheten ar tillracklig for mangden rok och avgas som slapps ut.

• Koket ar tillrackligt ventilerat for ett luftuttag.
  Kolfiltret inte ar forbrukat (flakt i filterversion).

• Om fläkten släcks under normal Funktion:

Kontrollera att:

• inget stromavbrott forekommer.
• den omnipolarä öppningsanordningen inte utlösts.

Vid eventuella functionsfel, koppla forst ifran apparaten ur elnätet i cirka 5 sekunder genom att dra ur kontakten och sedan ansluta apparaten igen, innan servicekontoret kontaktas. Om ett functionsfel kvarstär, kontakta servicekontoret.

TEKNISKA SPECIFICATIONER

Höjd (cm)	Bredd (cm)	Djup (cm)	Ø på frånluftsrör (cm)
61,9-114,7	89,8	45	15 - 12,5 - 12
70,6-114,7
61,9-114,7	59,8	45	15 - 12,5 - 12
70,6-114,7

CE

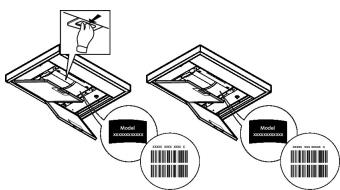

KOMPONENT som inte medfoljier Produkten

Du kan ladda ner Sakerhetsinstruktioner, Bruksanvising, Produktblad och Energidata genom att:

• Besöka var webbsida docs.whirlpool.eu
• Anvanda QR-koden
• Eller kontakta vár kundservice (Se Telefonnumret i garantihäftet). Nár du kontaktar vár kundservice, ange kodema som stär på produktens typskylt.
