WHBS 95 LM K - Emhætte WHIRLPOOL - Gratis brugsanvisning og manual

Produkttype	Køkkenemhætte med udsugning eller recirkulation (aktivt kulfilter som ekstraudstyr)
Mærke	Whirlpool
Model	WHBS 95 LM K
Bredde	89,8 cm
Dybde	45 cm
Højde (min-maks)	61,9 – 114,7 cm
Aftræksdiameter	150 mm / 125 mm / 120 mm
Strømforsyning	230 V ~ 50 Hz (se typeskiltet)
Lyseffekt	LED 2 x 2,5 W max (E14)
Antal hastigheder	3 udsugningstrin + stop
Betjening	Mekaniske kontakter: lys TÆND/SLUK, hastighed 1, 2, 3
Filtertype	Vaskbart metal fedtfilter (opvaskemaskine) + aktivt kulfilter (ekstraudstyr, udskiftning hver 4. måned)
Vedligeholdelse af fedtfilter	Månedlig rengøring i hånden eller i opvaskemaskine (skånsomt program)
Minimumsafstand til kogeplade	≥ 50 cm for elektrisk komfur, ≥ 65 cm for gas eller kombination
Fabriksindstilling	Udsugning (aktivt kulfilter medfølger ikke)
Sikkerhedsklasse	Overspændingskategori III
Beskyttelsesindeks	Må ikke bruges uden monteret fedtfilter

Ofte stillede spørgsmål - WHBS 95 LM K WHIRLPOOL

Hvordan rengøres fedtfiltrene på emhætten WHIRLPOOL WHBS 95 LM K?

Fedtfiltrene skal rengøres mindst en gang om måneden. Brug et neutralt, ikke-aggressivt rengøringsmiddel, i hånden eller i opvaskemaskine ved lav temperatur og hurtigt program. Træk i fjederhåndtaget for at afmontere dem. Bemærk: Vask i opvaskemaskine kan medføre misfarvning, men påvirker ikke ydeevnen.

Hvornår skal aktivt kulfilter udskiftes?

Aktivt kulfilter skal udskiftes højst hver 4. måned (eller når mætningsindikatoren signalerer det, hvis til stede). Det kan hverken rengøres eller regenereres. For at skifte det, hæng det først på den bagerste metaltap, og fastgør det derefter foran med de to knapper.

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Minimumsafstanden mellem beholderstøtten og den laveste del af emhætten er 50 cm for elektriske komfurer og 65 cm for gas- eller kombinationskomfurer. Overhold disse afstande for at undgå brandfare.

Kan jeg bruge emhætten i recirkulationsversion?

Ja, emhætten leveres klar til brug i udsugningsversion. For at omdanne den til recirkulationsversion skal du købe og installere tilbehørssættet (aktivt kulfilter). Tjek i de første sider af manualen, om dette sæt medfølger eller skal købes separat.

Hvilken type pære skal bruges til udskiftning?

Brug udelukkende LED-pærer på maks. 2,5 W, sokkel E14. Før du rører ved lamperne, skal du sikre dig, at de er kolde, og afbryde apparatet fra strømnettet.

Hvad gør jeg, hvis emhætten ikke fungerer?

Kontroller først, at der ikke er strømsvigt, og at der er valgt en hastighed. Hvis emhætten slukker under drift, skal du kontrollere afbryderen. Tag stikket ud i 5 sekunder og sæt det i igen. Hvis problemet fortsætter, kontakt kundeservice.

Kan emhætten bruges af børn?

Dette apparat kan bruges af børn fra 8 år, hvis de er under opsyn eller har modtaget instruktion i sikker brug. Børn under 3 år må ikke komme i nærheden af apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Hvordan reducerer man emhættens miljøpåvirkning?

Tænd emhætten på laveste hastighed under madlavning, og lad den køre i nogle minutter efter. Brug kun høj hastighed ved kraftig røg. Udskift kulfilteret regelmæssigt, og rengør fedtfilteret efter behov. Brug den anbefalede maksimale kanaldiameter for at optimere ydeevnen og reducere støj.

Hvor finder jeg de fulde tekniske oplysninger?

Sikkerhedsanvisninger, brugsanvisning, produktdatablad og energidata findes på docs.whirlpool.eu eller via QR-koden på apparatet. Du kan også kontakte kundeservice (nummer i garantihæftet) med angivelse af typeskiltets koder.

Kan emhætten installeres uden aftrækskanal?

Ja, hvis du bruger emhætten i recirkulationsversion. I så fald bliver luften affedtet og lugtrenset, før den sendes tilbage i rummet. Et aktivt kulfiltersæt er nødvendigt. I udsugningsversion skal emhætten tilsluttes en aftrækskanal til det fri (medfølger ikke).

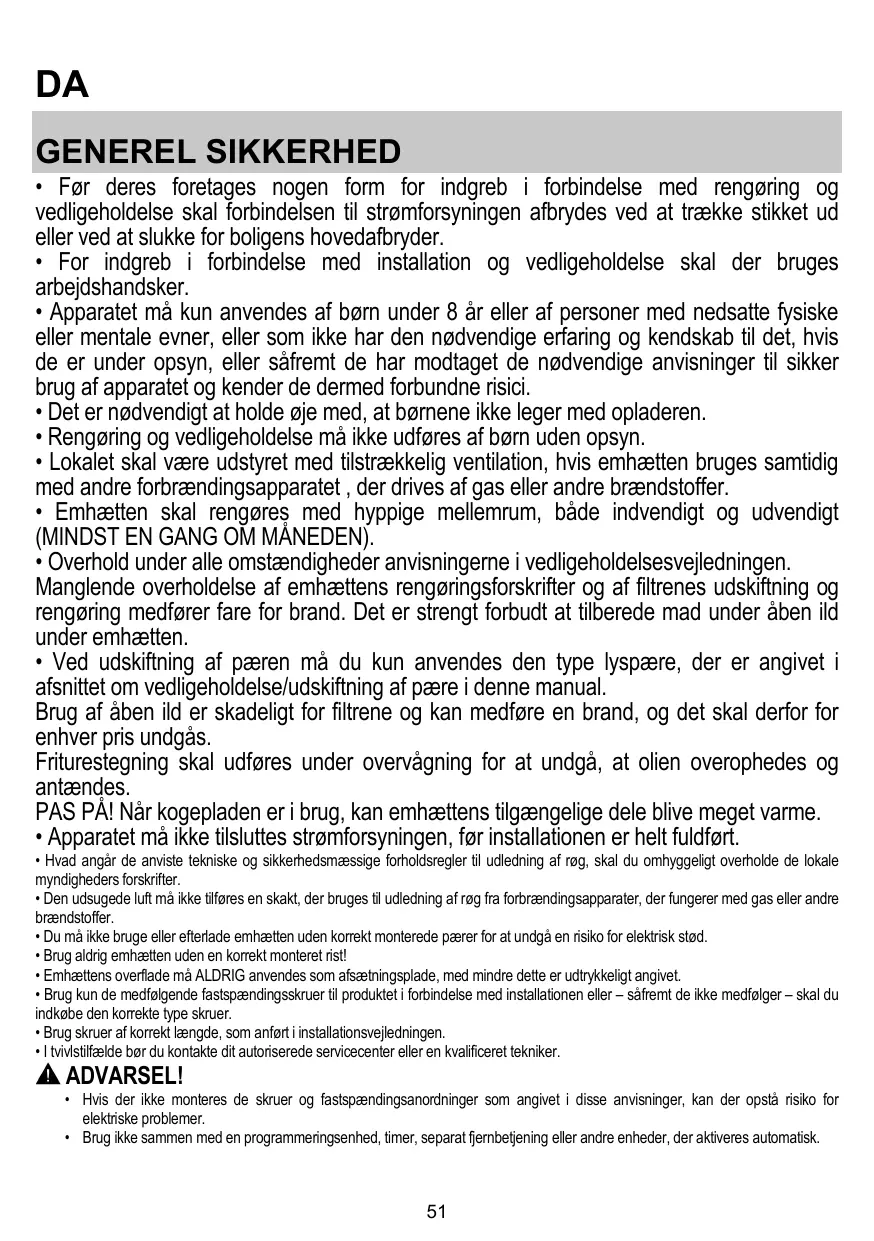

BRUGSANVISNING WHBS 95 LM K WHIRLPOOL

• Før deres foretages nogen form for indgreb i forbindelse med rengoring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.

• Apparatet mä kun anvendes af børn under 8år erler af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskap til det, hvis de er under opsyn, eller safremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.

• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.

• Rengöring og vedligeholdelse må ikke udføres af børn øden opsyn.

• Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhaeten bruges samtidig med andre forbrændingsapparatet , der drives af gas aller andre brandstoffer.

• Emhætten skal rengøres med hyppige mellemrum, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).

• Overhold under alle omstændigheder anvisningarne i vedligeholdelsesesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medforer fare for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.

• Ved udskiftning af pæren må du kun anvendes den type lyspærere, der er angivet i afsnittet om vedligeholdelse/udskiftning af pærere i/DDne manual.

Brug af aben ild er skadeligt for filtrene og kan medfrole en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udfores under overvågning for at undga, at olien overophedes og antændes.

PAS PÄ! När kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme. Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldørft.

• Hvd angar de anviste tekniske og sikkerhedsmaesige forholsregler til udledning af rog, skal du omhyggeligt overholde de lokale myndigheders forskritter.
  Den udsugede luft ma ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brandstoffer.
• Du参加会议的股东应当在出席股东大会时携带以下文件：
• Brug aldrig emhaeten Eden en korrekt monteret rist!
• Emhaettens overflade mä ALDRIG anvendes som afsætningsplade, medindre dette er udtrykkeit angivet.
• Brug kun de medfølgende fastspændingsskruer tilprodukter forbindelse med installationen eller - safremt de ikke medfølger - skal du indkæbe den korrekte type skruer.
• Brug skruer af korrekt年龄段, som anfør i installationsvejledningen.
• I tvivstilfaelde bør du kontakte dit autoriserede servicecenter erer en kualiferet tekniker.

ADVARSEL!

• Hvis der icke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstä risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Børn under 3 År skal holds langt væk fra apparatet. Hold apparatet utilgengeligt for børn under 8 År, medindre de konstant overvåges af en voksen.

ADVARSEL: Apparatet er ici beregnet til at blive idritsfat ved hjaelp af en ekstern enhed ell et separat fjembetjingssystem.
Dette apparat er/DD keberegnet til professionelbrug.Apparatel ma ikke anvendesi det fri.
For at undgá risiko for kvæstelser skal apparatet handteres og installereres af to ellere personer.
Installationen, herunder ogå eventuelle vandforsyningsforbindelser (hvis relevant), og de elektriske til Slutninger, og reparationsarbeitnde skal udfores af kvaliferet personale.

När installationen er færdig, skal emballagen (plastikdele, polystyren osv.) opbevarres uden for bøms rækkevidde for at undgå kvælnningsrisiko.

Brug aldrig apparatet, nár du er vad ellar barfodet.

Brug aldrig damprensningsapparater - risiko for elektrisk stød.

Emballagen er 100% genanvendelig og er markeret med genbrugssymbolet

Emhætten kan have et andet udseende i forhold til modellen på tegninerne i dette vegledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Overhold venligst alle instruktioner i dette vojledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i dette vojledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og mA kun benyttes til almindelig husholdning.

Det er vigtigt at opbevare dette vejledning, SSE man far mulighed for at Iese den senere. Ved viseresalg, overdragelse ellr ftynng skal man sorge for, at vegledningen fofger emhaeten.
- Læs instruktionere omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
- Der mä参加会议 elektriske erder mekaniske eändringer på emhætten eller på udslipsrørene.
- Undersøg at ingenkomponenter er beskadiget, før apparatet installereres. Kontakt forhandleren og undlad at fortsette med installereringen, hvis der pavis beskadigelser.

Minimumsafstanden mellem kogegejets stotteoverflade pa komfuret og den nederste del af emhaeten ma不信ere under 50cm ved elektriske kogeplader, og ici under 65cm ved gasblus erer komfurer med bade gasblus og elektriske kogeplader.

Hvis gaskomfurets vegledning angiver en større afstand, skal dette overholds.

ELEKTRISK TILSLUTNING

Netspændingen skal svare til spændingen vist på typeskitet internt i emhæten. Hvis emhæten er udstyret med et stik, skal emhæten tilsluttes en let tilgaengelig stikkontakt, der er i overensstammelse med de gældende standarder. Stikkontakten skal öså vaere let tilgaenglig after installeringen. Hvis emhæten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket...,...,...,...,...,...,...,..., ......, ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... - overensstammelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfæle de forhold i overspændingskategori III, og i overensstammelse med reglnerne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredslæb til Sluttes forsyningsnettet og der udføres kontrol af korrekt Funktion.

Hvis kablet icke er udstyret med et stik,skal ledningerne forbindes i overensstammelse med den falgende tabel:

Ledningsnettets spænding og frekvens

Se den angivne værdi pa etiketten med tekniske data inde i emhaeten.

Udskifting af forsyningskabel

Emhaeten er udstyret med en speciel forsyningsledning; his den leding beskadiges, skal den bestilles hos den tekniske service.

UDLEDNING AF LUFT

(til versioner med udsugningi)

Tilsut emhaeten til aftraksr or og afkshullet i vaggen, som skal have en diameter, der passer til luftudsgningen (studsfange).

Hvis r or hul har en mindre diameter, forringes udsugningskapaciteten og stjoen oges betydeligt.

Producenten fraægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er sá kort som muligt.
! Benyt et rør, der har sá fá kurver som muligt (max. vinkel på kurven: 90^ ).
! Undgå drastiskeændringer i røretsvaersnit.
Fabrikanten fraegger sig ethvert ansvar, his disse regler ikke overholds.

Emhaeten er parat til brug i den sugende udgave.

For at benyttte emhaetten i den filtrerende udgave, skal det specielle S/ET MED UDSTYR installeres.

Undersøg på de Forste sider i dette vegledning, om S/ETTET MED UDSTYR allerede er leveret med emhætten, eller om det skal kæbes separat.

Bemark: Hvis saettet leveres med emhaeten, er det supplerende filtringssystem baseret på aktiv kul eventuelt allerede installerereti emhaeten.

Oplysningerne til forvandling af emhaeten fra den sugende udgave til den filtrerende udgave vindes allerede i dettevejledning.

Sugende udgave

Dampen ledes udenfor vha. et affraeksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftraksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhaeten er udstyret med kulfitre, skal disse filtre fjernes.

Filtrerende udgave

Den indsugede Luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benytte emhætten i dette udgave skal der monteres et supplerende filtreringssystem baseret på aktiv kul.

BETJENINGSANORDNINGER

Emhaeten er udstyret med et betjeningspanel med mulighed for reguling af sugestyrken og lys til oplysning af kogeomradet.

T1

T2

T3

T4

T1. Lyskontakt ON/OFF.
T2. OFF-kontakt/hastighed 1
T3. Valg af hastighed 2
T4. Valg af hastighed 3

VEDLIGEHOLDELS

Rengoring

Ved rengøring ma der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VærKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgà drug af produiter indeholdende slibemidler BENYT ALDRIG SPRIT!

Vedligeholdelse af fedtfiltre

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om帽子en (eller när signaleringsystemet for filtermæting angiver behovet - hvis这部分 Funktion findes på den kobe model); filteret kan ogå vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfILTERet blive misfarvet, men dette vil/DDke have negativ indflydelse pa dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere ferttfilteret.

Vedligeholdelse af kulfilter

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes after længere tids brug alt after typen af komfuret og hyppigheden for rengöring af fedtfilteret. Filterpatronen skal dog under alle omstændigheder skiftes hvert fjerde maned (eller narr indikatoren for mætning af filteret angiver det, hvns en sādān indicator vindes på modellen). Kulfilteret kan IKKE vaskes eller genanvendses.

Montering

Fastgor frorst filteret med aktiv kul til emhaettens metalflap bagp, og derefter foran vha. de to runde handtag.

Afmontering

Fjern filteret med aktiv kul ved at dreje de runde handtag, der fastgør til emhaeten, i et omfang pa 90^

Udskifting af pærer

Afbryd apparatet fra el-nettet.

Pas p! Sorg for at paereme er kolde f#r de berores. Udskift den beskadigede lampe.

Anvend udelukkende lamper med lysdiode pa hegt 2,5W-E14. For yderigere detaljer, se det vedlgate blad "ILCOS D" (alfanumerisk position "1e").

BORTSKAFFALSE

Dette apparat er mørket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for messengers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke帽子ortskaffes sammen med usorteret husholdningsaffald, men indsamles sørskilt.

AlleCOMMUNER har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr Gratis kan afleveres af borgenpe genbrugsstationer og andre indsamlingssteder erler bliver afhentet direkte fra husholdningerne. Narmere information kan fas hos communens tekniske forvalting.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducing af miljøbelastning: Indstil ON på emhaettens laveste hastighed, nr du begynder at lave mad og sluk den ørst et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfædle, hvor det er øndvendigt. Udskift kulffilteret/kulfiltrene, nr det er øndvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfILTERet/fedtfiltrene, nr det er øndvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimizing af effektiviteten og til minimering af støjen.

FUNKTIONSFEJL

Hvis der opstår Funktionsejl, bør man foretage nedenstäende kontrol før man ringer til Servicecenteret.

Hvis emhaeten ikke fungerer:

• at der ici er strømsvigt.
• at der er valgt en hastighed.

Hvis emhaeten ici renser luften korrekt:

• at den valgte motorhastighed er tilstrækkelig til mængden af røg og damp.
• at køkkenet er korrekt ventileret af hensyn til luftindtaget.
• at kulffilteret jetzt er slidt (emhætter i filtrerende udgaver).

Hvis emhaeten slukkes under normal Funktion:

• at der ici er strømsvigt.
• om den flerpolede afbryderkontakt har grebet ind.

Hvis der opstár faktionsfejl, br man inden henvendelse til Servicecenteret, afbryde emhaeten fra elforsyningen i mindst 5 sekunder ved at trakte stikket ud, og derefter tilslutte emhaeten igen. Hvis faktionsfejen stadig er til stede bedes man kontakte Servicecenteret.

TEKNISKE DATA

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
61,9-114,7	89,8	45	15 - 12,5 - 12
70,6-114,7
61,9-114,7	59,8	45	15 - 12,5 - 12
70,6-114,7

CE

KOMPONENTER der icke leveres med emhaeten

Du kan downloade Sikkerhedsanvisingerne, Brugsvejledningen, Databladet og Energidataene, ved at:

• Besoge vores website docs.whirlpool.eu
• Ved hjælp af QR-koden
  Eller som alternatively kontakte vores serviceafdeling (Telefonnummeret findes

i garantihaeftet). Nár du kontakter vores serviceafdeling, bedes du angive koderne på dit produits identifikationsskilt.

FI

YLEINENTURVALLISUUS

Pass pà at barn ikke leker med apparatet.

Dersom det ikke er montert et støpsel på ledningen,ma du gå fram i henhold til tabellen nedenfor:

I alle tilfeller er det nødvendig á skifte ut patronen minst hv er 4. maned (eller narr indikatoren for metning av filteret viser at det er nødvendig, hvis det er en sik indicator på modellen).

• Dersom hetten ikke virker:

Verifiser at:
- Brudd i strom forsyning nikke har tatt sted.
- Det har blitt valgst en hastighet.

• Dersom hetten har en lav kapasitet:

Verifiser at:
