WHBS 95 LM K - Exaustor de cozinha WHIRLPOOL - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho WHBS 95 LM K WHIRLPOOL em formato PDF.
| Tipo de produto | Coifa de cozinha aspirante ou filtrante (kit carvão ativado opcional) |
| Marca | Whirlpool |
| Modelo | WHBS 95 LM K |
| Largura | 89,8 cm |
| Profundidade | 45 cm |
| Altura (mín-máx) | 61,9 – 114,7 cm |
| Diâmetro de ligação de evacuação | 150 mm / 125 mm / 120 mm |
| Alimentação elétrica | 230 V ~ 50 Hz (consultar a placa de características) |
| Potência de iluminação | LED 2 x 2,5 W max (E14) |
| Número de velocidades | 3 velocidades de aspiração + parada |
| Comandos | Interruptores mecânicos: luz ON/OFF, velocidade 1, 2, 3 |
| Tipo de filtração | Filtro de gordura metálico lavável (máquina de lavar loiça) + filtro de carvão ativado (opcional, substituição a cada 4 meses) |
| Manutenção dos filtros de gordura | Limpeza mensal à mão ou na máquina de lavar loiça (ciclo suave) |
| Distância mínima da placa de cozinha | ≥ 50 cm para fogão elétrico, ≥ 65 cm para gás ou misto |
| Versão de fábrica | Aspirante (kit carvão ativado não fornecido) |
| Classe de segurança | Categoria de sobretensão III |
| Índice de proteção | Não utilizar sem filtro de gordura montado |
Perguntas frequentes - WHBS 95 LM K WHIRLPOOL
Perguntas dos utilizadores sobre WHBS 95 LM K WHIRLPOOL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual WHBS 95 LM K - WHIRLPOOL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. WHBS 95 LM K da marca WHIRLPOOL.
MANUAL DE UTILIZADOR WHBS 95 LM K WHIRLPOOL
PT Instruções de uso
DA Brugsanvisning
FI Kayttoohje
NO Brugsanvisning
SV Bruksanvisning
AR Jiawei (g)
Whirlpool
6
7
Q
9
8
EN

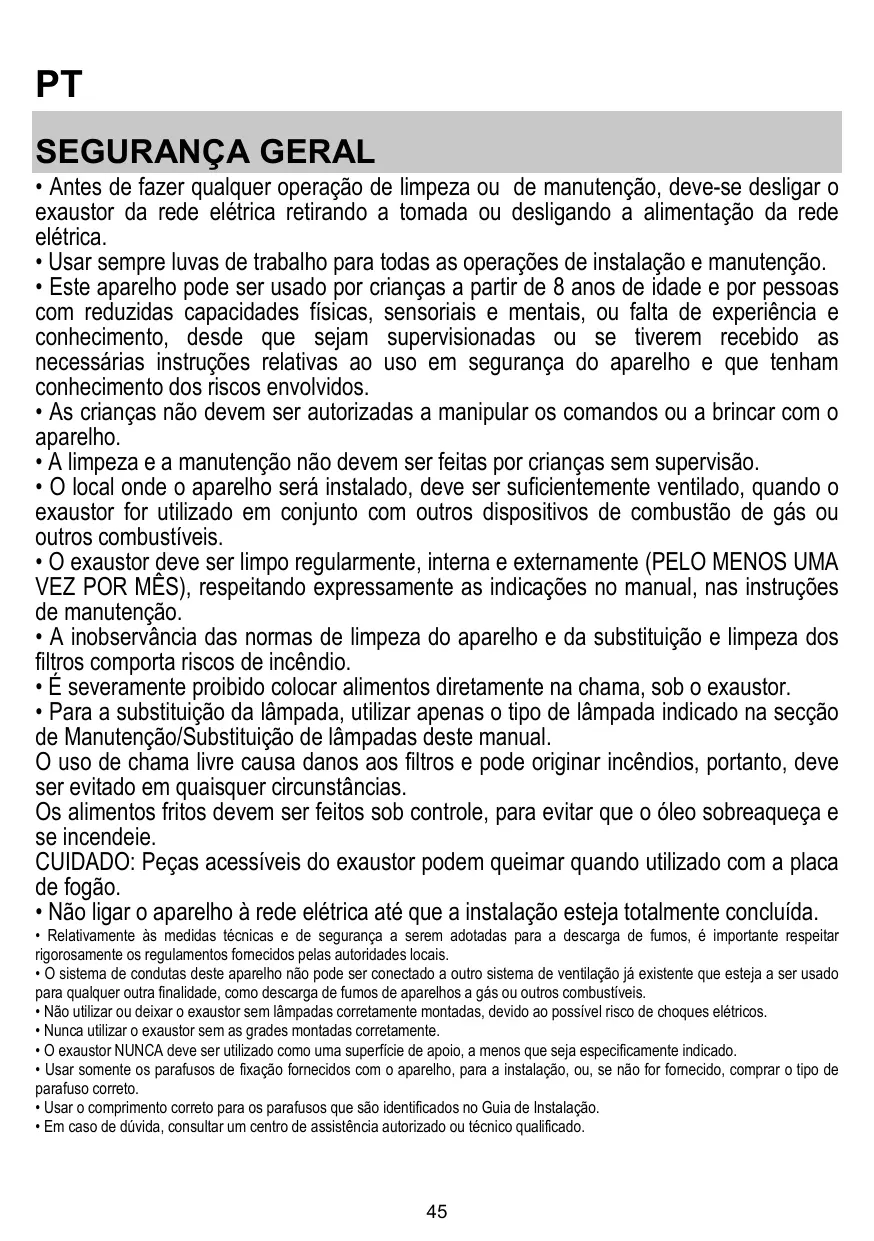

GENERAL SAFETY
COLLEGAMENTO ELETTRICO
ANOMALIE DI FUNZIONAMENTO
ANOMALías DE FUNCIONAMIENTO
- Antes de fazer qualquer的操作ação de limpeza ou de manutenção, deve-se desligar o exaustor da rede eletrica retirando a tomada ou desligando a alimentação da rede eletrica.
- Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
- Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conhecimiento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurança do aparecido e que tenham acontecimiento dos riscos envolvidos.
- As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
- A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
- O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizeso em conjunto comculosdispositivos de combustao de gas ouculos combustiveis.
- O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
- A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incência.
- É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
- Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na sequção de Manutenção/Substituição de lâmpadas destemanual.
O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quando quer circunstancias.
Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.
CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a plac de fogão. - Não ligar o aparecido à rede electrica até que a instalação estája totalmente conclusão.
- Relativamente às medicas tícnicas e de segança a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
- O Sistema de conductas deste aparecido não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer及其他 finalidade, como descarga de fumos de apareiros a gás ou outros combustíveis.
- Não utilizes ou deixa o exaustor sem lâmpadas correamente montadas, devo ao possivel risco de choques elétricos.
- Nunca utilizes or exaustor sem as grades montadas corretamente.
- O exaustor NUNCA deve ser'utilzado como una superficie de apoio, a menos que sera especificamente indicado.

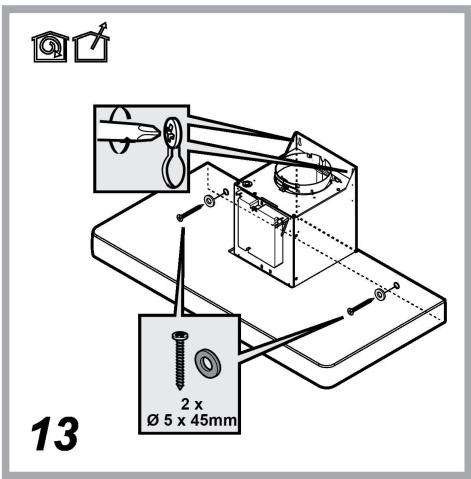

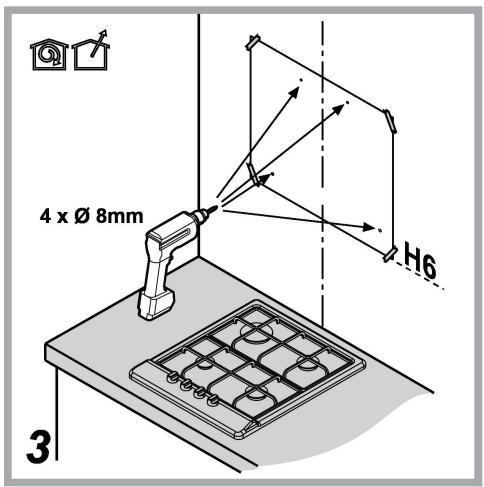

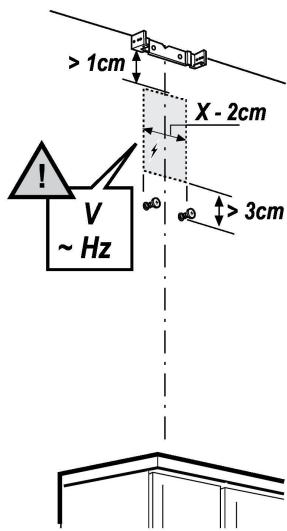

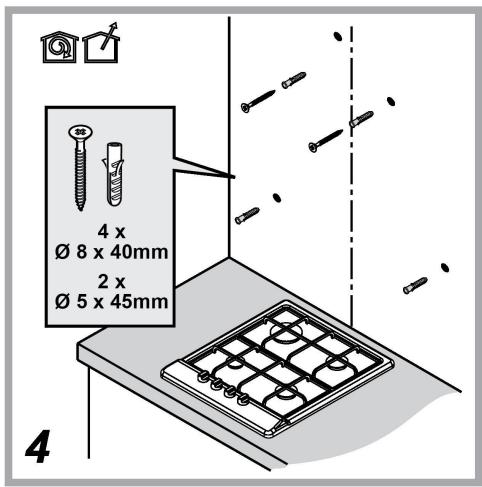

- Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

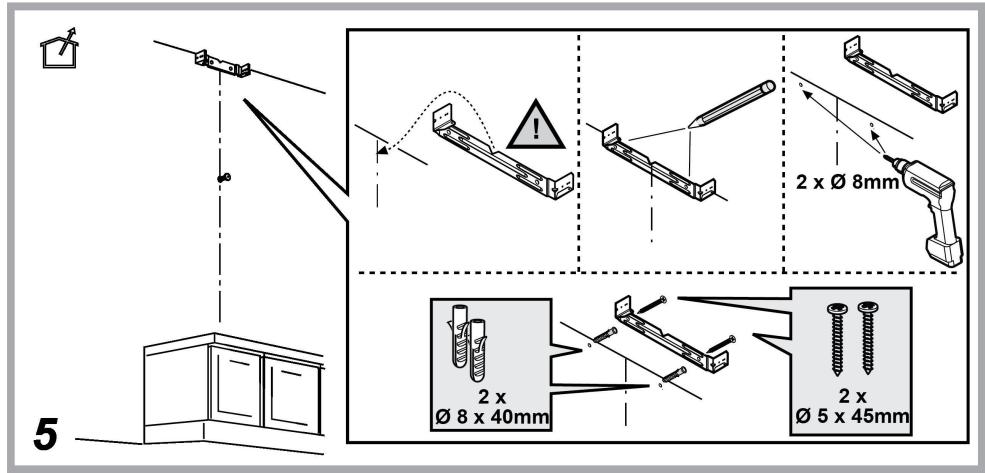

- Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
- Em caso de dúvida, consulitar um centro de assistência autorizado ou专业技术e qualificado.
ATENÇAÖ!
- A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.
- Não utilizes com um programador, temporizador, telecomando分开 ou qualquer及其他 dispositivo que se ativa automaticamente.
Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho.
ATENÇA: o aparecido não deve ser operado mediante um dispositalo externo ou atraves dum systema de commando à distancia separado.
Este aparelho nao se destina ao uso profisional. Nao utilizez o aparelho ao ar livre.

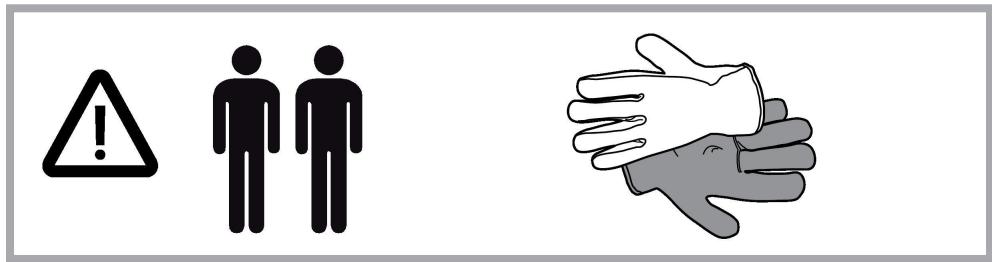

Para evacitar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalacao - incluindo quando quaisquer conexoes para fornecimento de agua (caso previsto) e as ligações electrolyicas - e as operações de reparacao devem ser realizadas por pessoal qualificado.
Uma vez conclusuia a instalacao, o material de embalagem (peças de plastico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para evaporar o risco de asfixia.
Não utilizes o aparecido quando estiver molhado ou descalço.
Nunca utilizes um aparelho de limpeza a vapor para limpar o aparelho - risco deCHOque elétrico.
O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem
O exaustor pode ser estetricamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.
Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadper eventuais invenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumes e vapores de cozedura e é destinado exclusivamente para uso dométrico.
- É importante conservar este manual para eventuels consultas futuras.
Em caso de vendu ou mudanca, certifique-se que o manual acompanha o produits.
Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarça. - Não efectue variações elétricas ou mecânicas no produits ou nos tubos de fuga.

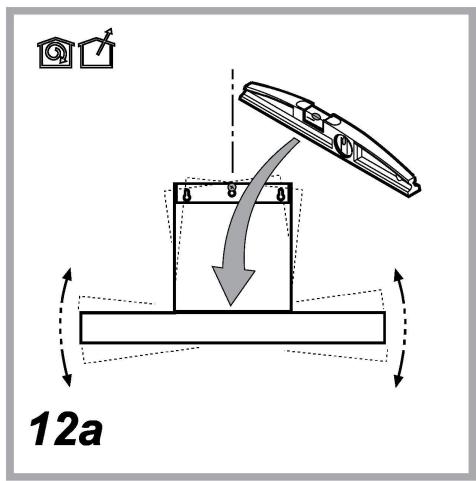

- Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

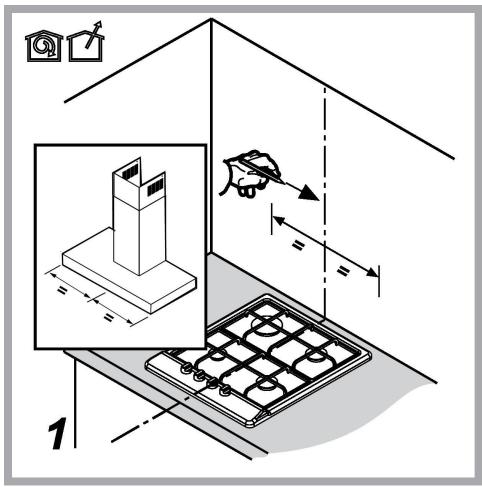

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolycicos e 65 cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distência maior, deve-se levar em conta esta指示ação.

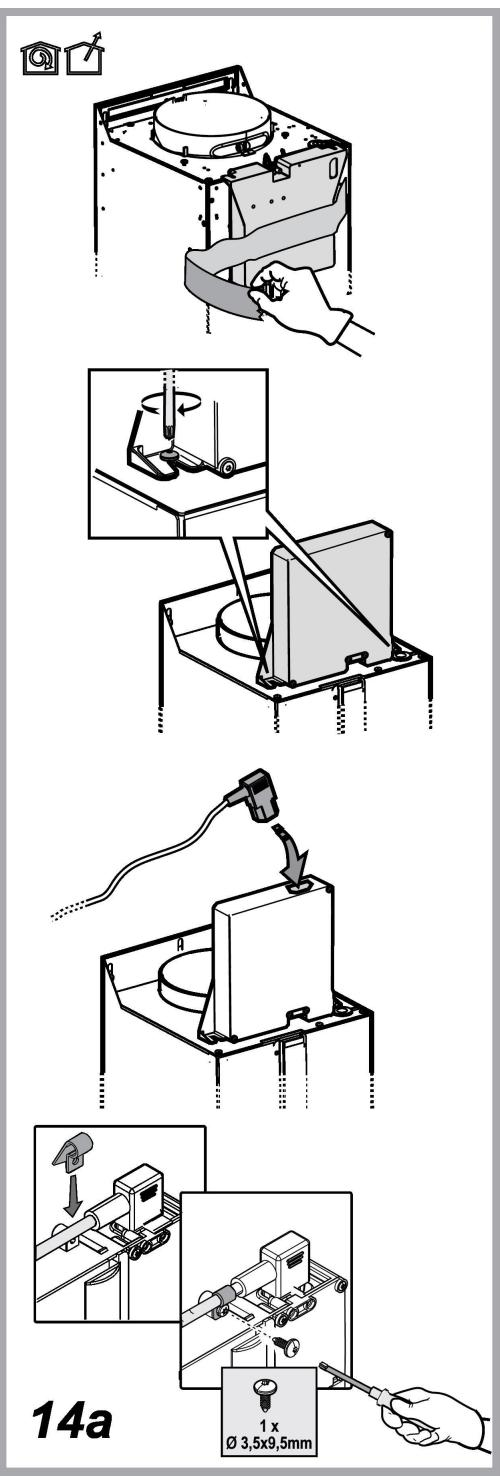

CONEXÃO ELETRICA
A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das caractéricas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo antes da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo antes da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.
ATENÇAO!
Antes de conectar novamente o circuito do exaustor com a alimentacao eltica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretamente.
Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aanela segunte:
Tensão da redeétrica e frequência
Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.
Ligação de cabo
N:azul
L:castanho
Substituição do cabo de alimentacao
O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao service de assistência técnica.
SAÍDA DO AR
para as versoes apsirantes)

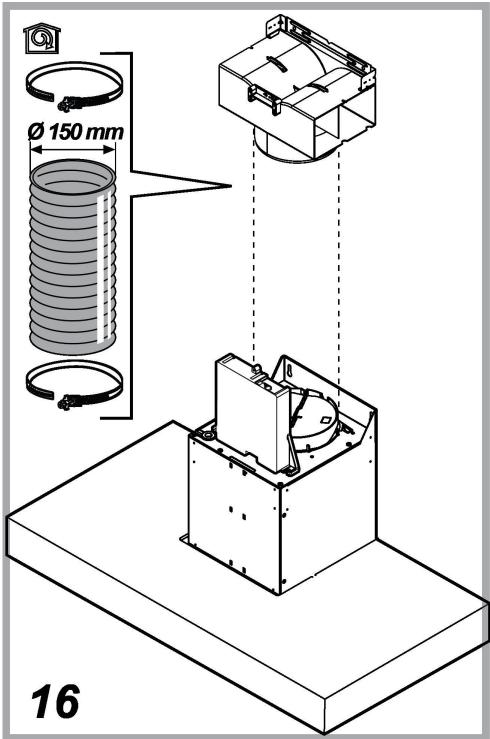

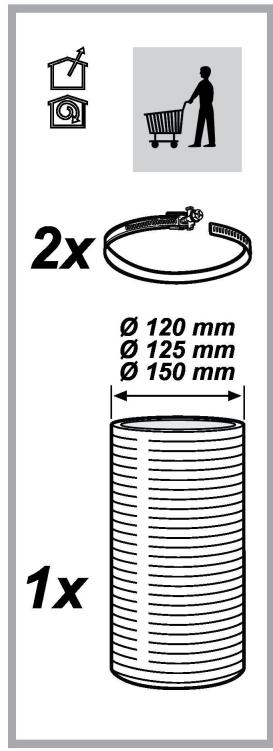

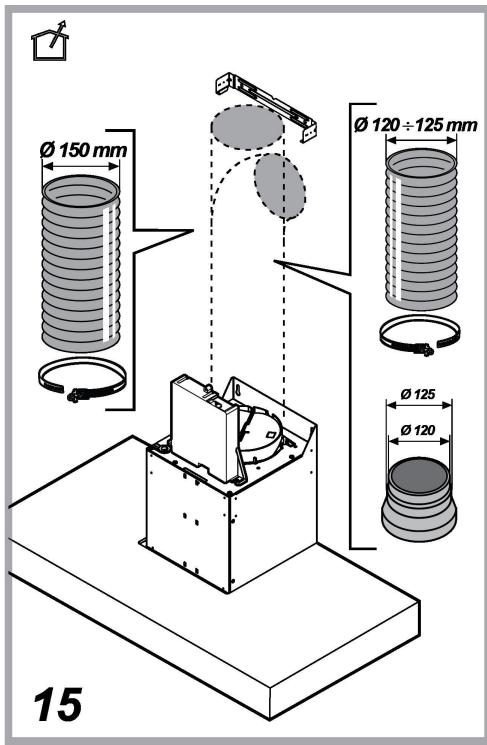

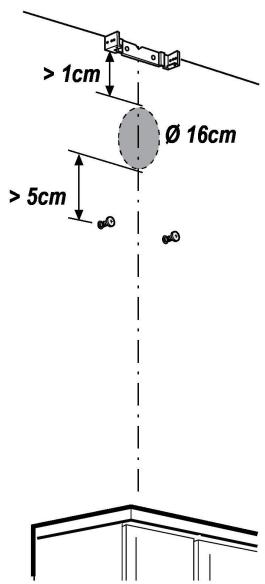

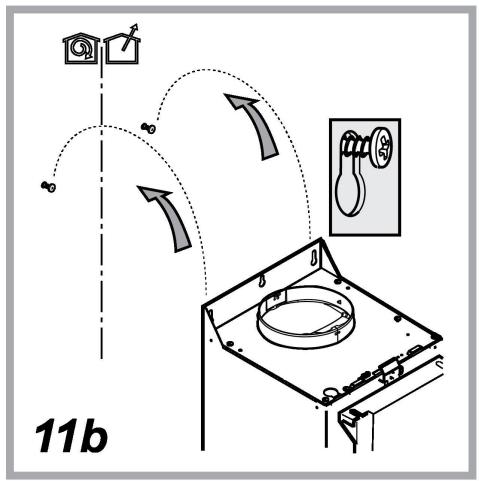

Conectar o exaustor aoos tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).
O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruido.
Não nos responsabilizamos a este respeito.
Utilizar um tubo conductor com complemento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possível de curvas (ángulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da segao do tubo (diametro).
! Caso estas nomas não sejam respeitadas a Empresa declina qualquer responsabilitadde.
FILTRANTE OU ASPIRANTE ?
I O seu exaustor está pronto para ser utilizado na versão aspirante.

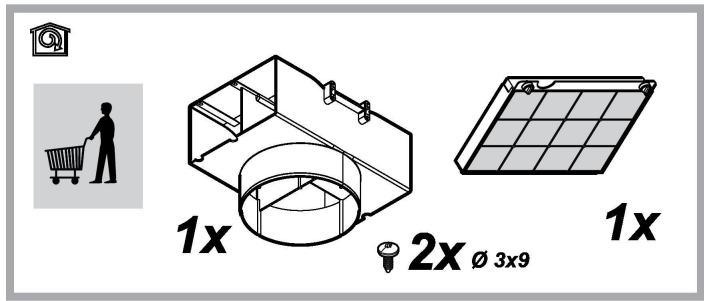

Para utilizes o exaustor na versao filtrante deve ser instalado um KIT ACESSORIO apropriad.
Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separamente.
Note: Se for fornecido com o equipamento, em somes cases, o systeme de filtragem adjunta a base de carao activo pode ja estar instalado no exaustor.
As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas neste manual.

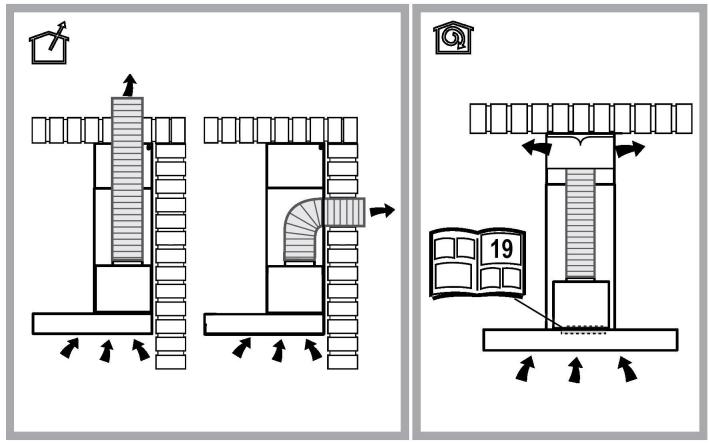

Versão aspirante

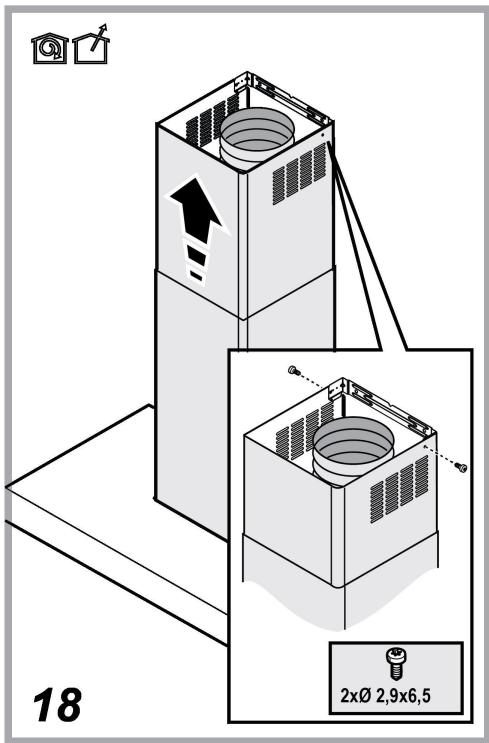

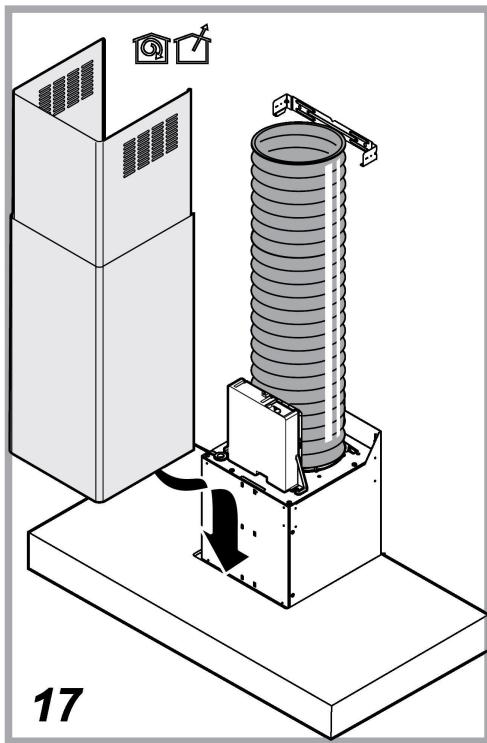

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.
ATENÇAO!
O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.
ATENÇAO!
O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.
Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adicular à base de carvãoativado.
COMANDOS
O exaustor vem equipado com um pail de comandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.
T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidae 1
T3. SeLECTIONA DVID 2
T4. SeLECTIONA DADA 3
MANUTENÇAO
Limpeza
Manutenção dos filtros anti-gordura
Capta as particulas de gordura provenrientes da cozedura.
O Filtro de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtros - se previsto no Modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtró pode ser lavado manualmente ou em boa de lavar louça a baixas temperativas e com ciclo breve.
O filtró metalico para a gordura pode perdcer cor com as lavagens na boaquina da louça, mas suas caracteristicas defiltracao não se alteram.

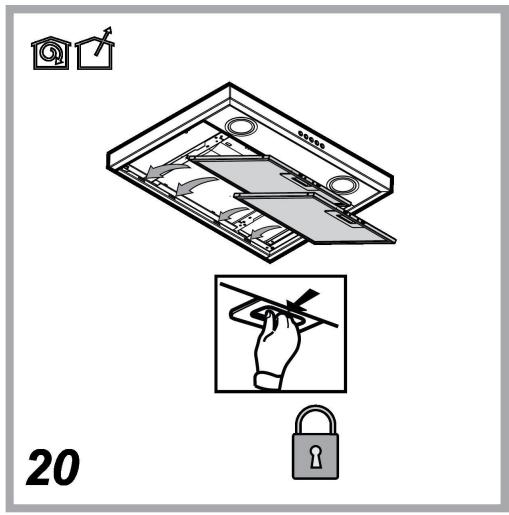

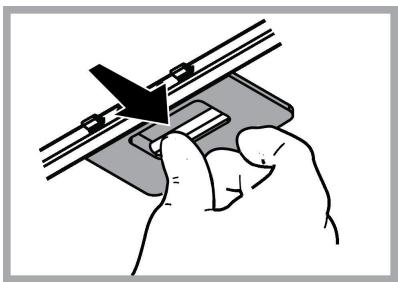

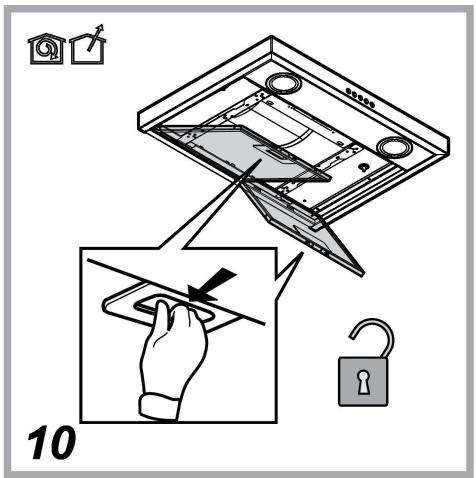

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.
Manutenção do FILTER a carvão
Retém os odeores desagradáveis produzidos durante a preparação de alimentos.
A)saturação doimento de carvão activado se verifica après um uso mais ou menos prolongado em funcção do tipo de cozinha e da regularidade da limpeza doimento de gorduras.Em todo caso, é necessário substitir o cartucho no maior cada 4 meSES (ou quando o Sistema de indicação daaturação dos tornos -se previsto no Modelo que se possui -indicar esta necessidade).
Não pode ser lavado ou regenerado.

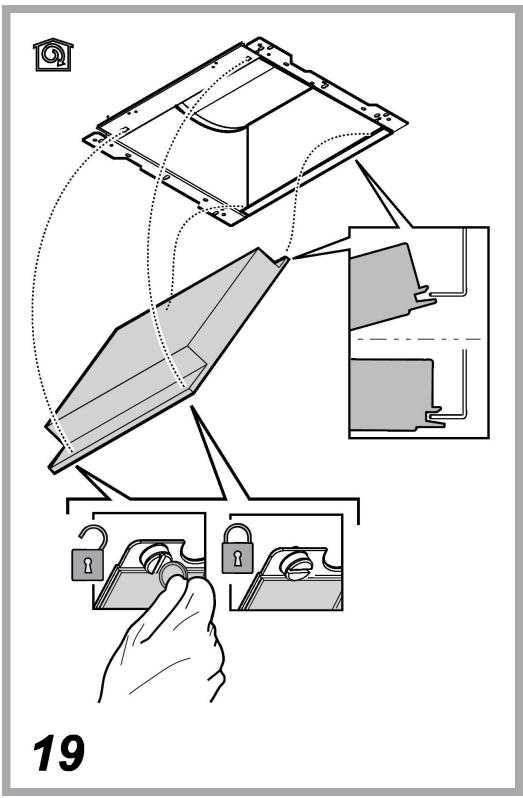

Montagem:
Coloque o gancho do filtro de carvão ativo, primeiro na parte de trás da lingueta metalica do exaustor e(before os botões.
Desmontagem:
Remova o filtro de carvão ativo rodando 90^ os botões que o fixam ao exaustor.
Substituição das lâmpadas
Desligar o aparelho da rede elétrica;
Atença! Antes de tocar as lampadas, certifique-se que está frias.
Substituir a lampada danificada.
Utilizar apenas lampadas LED de 2,5W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1e").
ELIMINAÇÃO
Ao garantir a eliminacao adequada对该 produto, estara aaabdar a evitar potencias consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada对该 produto.
O síbolo —— no produits ou nos documents que accompaniesham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.
Pelo contrario,deer ser depositado no respectivo centro de recolha para a reciclagem de equipamento eltrico e eletrono.
A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação deespercimentos.
Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja onde adquiru o produits.
Aparelho projetado, testado e fabricado de acordo com:
- Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para uma'utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenho em função por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situções extremas. Substitua o(s) filtró(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtró(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de conduitas indicado neste manual para optimizar a eficiência e minimizar o ruido.
ANOMALIAS DE FUNCIONAMENTO
Se algo parece não funciona, antes de contactar o Serviço de Assistência efetuar seguides controlos simples:
Se o exaustor nao funciona:
Verificar que:
- não há interruptação de corrente.
-loi selecionada uma velocidade.
Se o exaustor tiver uma performance frac:
Verificar que:
- A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
- O fogo é suficientemente arejado para permitir uma tomada de ar.
- O FILTER de carvão não está gasto (exaustor em versão filtrante).
Se o exaustor desligar durante o funciona normal:
Verificar que:
- não há interruptação de corrente.
- o dispositivo de corte omnipolar não disparou.
Se o exaustor não funciona correctamente, retirar a ficha para desigá- lo por um breve periodo da rede eletrica principal (pelos menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servico de assistência Tecnica. Se o problema de functimento persistir, contacte o service de assistência.
DADOS TÉCNICOS
| Altura (cm) | Largura (cm) | Profundidade (cm) | Ø do tubo de escape (cm) |
| 61,9-114,7 | 89,8 | 45 | 15 - 12,5 - 12 |
| 70,6-114,7 | |||
| 61,9-114,7 | 59,8 | 45 | 15 - 12,5 - 12 |
| 70,6-114,7 |
CE
Componentes não foramecidas com o produits.
Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:
- Visitando o)nosso website docs.whirlpool.eu
- Utilizando o documento QR
- Em alternativa, contacte o loro Servico

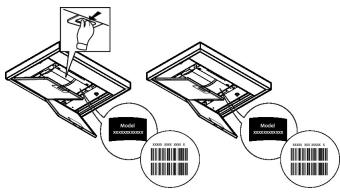

Pós-vestada (atraves do número de téléphone contido no livre de garantia). Ao contactar o mesmo Servico Pós-Venda, indique os@códigos fornecidos na placá de identificacao do seu produits.
