WHBS 95 LM K - Cappa da cucina WHIRLPOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante o filtrante (kit carbone attivo opzionale)
Marca	Whirlpool
Modello	WHBS 95 LM K
Larghezza	89,8 cm
Profondità	45 cm
Altezza (min-max)	61,9 – 114,7 cm
Diametro di collegamento evacuazione	150 mm / 125 mm / 120 mm
Alimentazione elettrica	230 V ~ 50 Hz (fare riferimento alla targhetta matricola)
Potenza illuminazione	LED 2 x 2,5 W max (E14)
Numero di velocità	3 velocità di aspirazione + arresto
Comandi	Interruttori meccanici: luce ON/OFF, velocità 1, 2, 3
Tipo di filtrazione	Filtro antigrasso metallico lavabile (lavastoviglie) + filtro a carbone attivo (opzionale, sostituzione ogni 4 mesi)
Manutenzione filtri antigrasso	Pulizia mensile a mano o in lavastoviglie (ciclo delicato)
Distanza minima dal piano di cottura	≥ 50 cm per cucina elettrica, ≥ 65 cm per gas o mista
Versione di fabbrica	Aspirante (kit carbone attivo non fornito)
Classe di sicurezza	Categoria di sovratensione III
Grado di protezione	Non utilizzare senza filtro antigrasso montato

Domande frequenti - WHBS 95 LM K WHIRLPOOL

Come pulire i filtri antigrasso della cappa WHIRLPOOL WHBS 95 LM K?

I filtri antigrasso devono essere puliti almeno una volta al mese. Utilizzare un detergente neutro non aggressivo, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Tirare la maniglia a molla per smontarli. Attenzione: il lavaggio in lavastoviglie può causare scolorimento ma non altera le prestazioni.

Quando va sostituito il filtro a carbone attivo?

Il filtro a carbone attivo deve essere sostituito al massimo ogni 4 mesi (o quando l'indicatore di saturazione lo segnala, se presente). Non può essere né pulito né rigenerato. Per cambiarlo, agganciarlo prima alla linguetta metallica posteriore, poi fissarlo anteriormente con i due pomelli.

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima tra il supporto dei recipienti e la parte più bassa della cappa è di 50 cm per i piani elettrici e di 65 cm per i piani a gas o misti. Rispettare assolutamente queste distanze per evitare rischi di incendio.

Posso utilizzare la cappa in versione filtrante (ricircolo)?

Sì, la cappa viene fornita pronta per l'uso in versione aspirante. Per trasformarla in versione filtrante, è necessario acquistare e installare il kit accessori (filtro a carbone attivo). Verificare nelle prime pagine del manuale se questo kit è fornito o deve essere acquistato separatamente.

Che tipo di lampadina usare per la sostituzione?

Utilizzare esclusivamente lampadine LED da 2,5 W max, attacco E14. Prima di toccare le lampade, assicurarsi che siano fredde e scollegare l'apparecchio dalla rete elettrica.

Cosa fare se la cappa non funziona più?

Verificare prima l'assenza di interruzioni di corrente e che sia stata selezionata una velocità. Se la cappa si spegne durante il funzionamento, controllare l'interruttore automatico. Scollegare la spina per 5 secondi e ricollegarla. Se il problema persiste, contattare il servizio post-vendita.

La cappa può essere utilizzata da bambini?

Questo apparecchio può essere utilizzato da bambini di almeno 8 anni se supervisionati o se hanno ricevuto istruzioni per un uso sicuro. I bambini di età inferiore a 3 anni non devono avvicinarsi all'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Come ridurre l'impatto ambientale della cappa?

Accendere la cappa alla velocità minima durante la cottura e lasciarla funzionare per alcuni minuti dopo. Utilizzare le velocità elevate solo in caso di forte fumo. Sostituire regolarmente il filtro a carbone e pulire il filtro antigrasso quando necessario. Utilizzare il diametro del condotto massimo raccomandato per ottimizzare il rendimento e ridurre il rumore.

Dove trovare le informazioni tecniche complete?

Le istruzioni di sicurezza, il manuale d'uso, la scheda prodotto e i dati energetici sono disponibili sul sito docs.whirlpool.eu o tramite il codice QR presente sull'apparecchio. È anche possibile contattare il servizio post-vendita (numero nel libretto di garanzia) indicando i codici della targhetta matricola.

Si può installare la cappa senza condotto di evacuazione?

Sì, se si utilizza la cappa in versione filtrante. In questo caso, l'aria viene sgrassata e deodorata prima di essere reimmessa nell'ambiente. È necessario un kit carbone attivo. In versione aspirante, è necessario collegare la cappa a un condotto di evacuazione verso l'esterno (non fornito).

MANUALE UTENTE WHBS 95 LM K WHIRLPOOL

IT Istruzioni per l'uso

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, perché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini sulla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sa is internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto devese essere evitato in agli caso.
  La frittura deve essere fattà molto controlo quando èvitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.
• Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
  L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apprecchi a combustione di gas o di altri combustibili.
  Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzarelacappa sanza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installmente di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.

• Non utilizzato con un programmatore, timer, telecomando separato o qualsiasi altri disposativo che si attiva automaticamente.

Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori alla portata dei bambini di età inferiore a 8 anni.

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o unsystema di lavoro a distanza separato.
1 Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'apparecchio all'aperto.
Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone.
L'installatione, compendie anche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguita da personale qualificato.

A installatione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento.

Non utilizzato l'apparecchio quando si è bagnati oppure a piedi nudi.

Maiutilizzareapparecchi per puliziaavapore-rischio di shockelettrico.

Il materiale dell'imballo è riciclabile al 100% ed è contrassegnato con il symbolo del riciclo

La cappa più ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distance minima fra la superficie di supporte dei recipienti sul disposietivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancpe后再o installatione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche后再o installatione applicare un interrottre bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sa stato montato correttamente.

Se il cavo non è provvisto di spina, collegare i fili attenendosi alla tabella seguite:

Tensione e frequenza della rete

Fare riferimento al valoreindicato nella etichetta caratteristiche all'interno della cappa.

Collegamento fili : giallo/verde

N:blu

L: marrone

Sostituzione del cavo di alimentazione

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza technique.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perciò agli responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici di sezione del condotto.
L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

FILTRANTE O ASPIRANTE?

! La minha cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato I'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Note: Se forito a corredo, in alcuni casi, il systema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.

Versione aspirante

I vapore vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtrò/ì a carbone, quello/ì deve/devono essere rimioso/ì.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystemadi filtraggioaggiuntivoa base di carboni attivi.

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

T1. Interruftore luce ON/OFF.
T2. Interruttore OFF/velocity 1
T3. Selezione velocità 2
T4. Sezione velocità 3

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystemadi indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica.thisa necessita), con detergenti non aggressivi, manually op pure in lavastoviglie a basse temperature edaciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

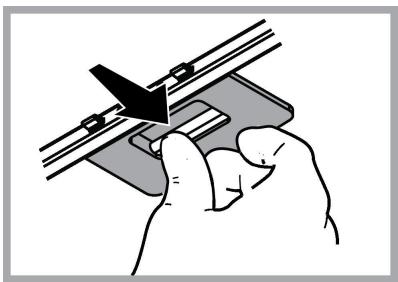

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso after un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi (o quando il systemà diindicazione di saturazione dei filtri - se previsto sul modello in possesso- indica esta necessità).

NONpuo essere lavato origenerato

Montaggio

Agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomelli.

Smontaggio

Rimuovere ilhetto ai carboni attivi girando di 90^ i pomelli che lo fissano alla cappa.

Sostituzione delle lampade

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata

Utilizzato solo lampade LED da max 2,5W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1e").

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il risciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziare a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche odoi. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i medio/ carbone. Per Maintainere ben efficiente il medio del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del systemà di canalizzazione individato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:

Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Ilchio carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'é interruzione di corrente.
• il disposativo di interrupzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolvergi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolversi al servizio d'assistenza.

DATI TECNICI

Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubodi scarico (cm)
61,9-114,7	89,8	45	15 - 12,5 - 12
70,6-114,7
61,9-114,7	59,8	45	15 - 12,5 - 12
70,6-114,7

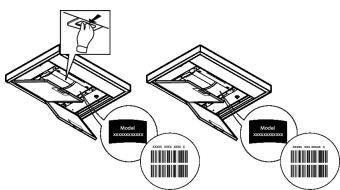

CE

Componenti non in dotazione con il prodotto

Per scaricare le istruzioni di sicurezza, il manuale d'uso, la schedatecnica e i dati energetici:

• Visitare il site web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza (al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto.

ES

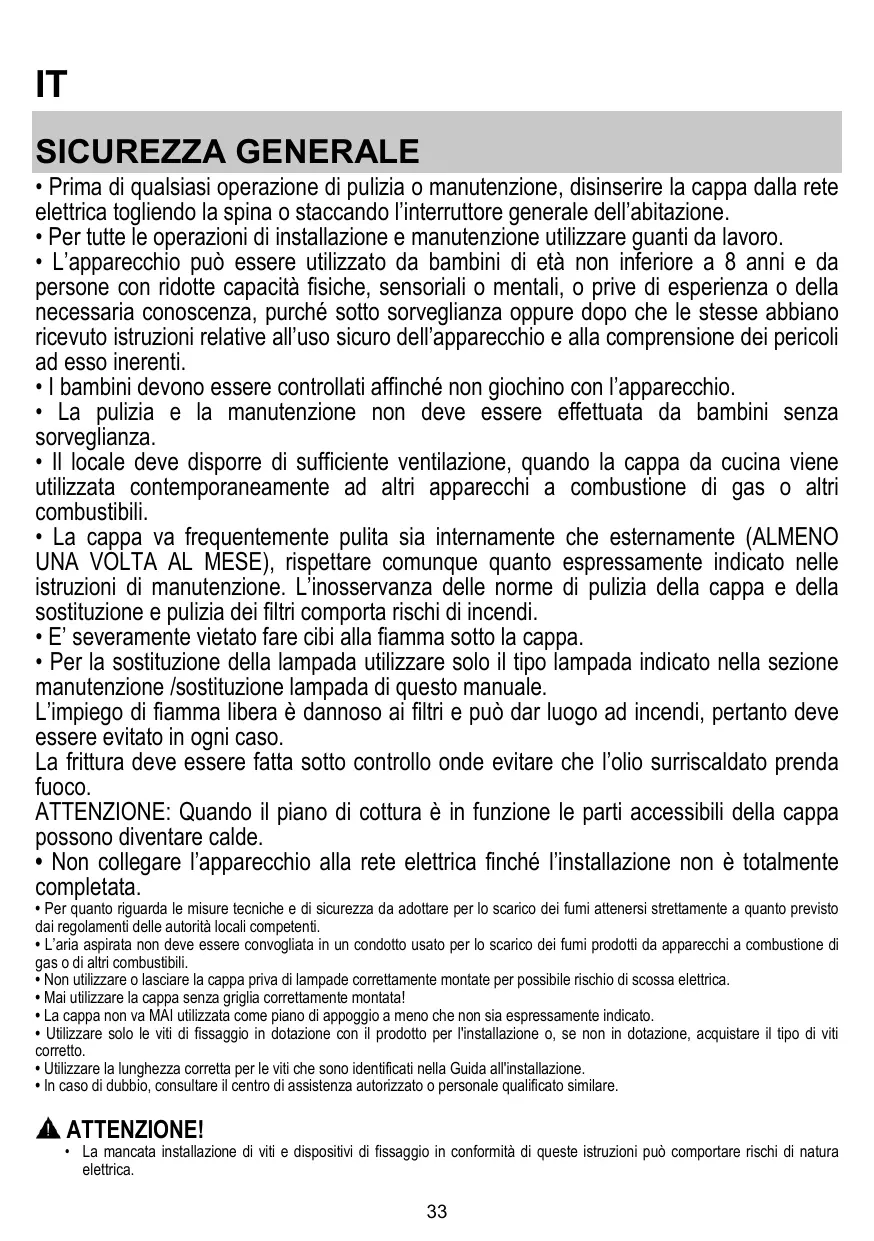

SEGURIDAD GENERAL

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contenate in quello manuale.
