WHBS 95 LM K - Kjøkkenvifte WHIRLPOOL - Gratis bruksanvisning og manual

Produkttype	Kjøkkenhette avtrekk eller resirkulering (aktivt kullfilter ekstrautstyr)
Merke	Whirlpool
Modell	WHBS 95 LM K
Bredde	89,8 cm
Dybde	45 cm
Høyde (min–maks)	61,9 – 114,7 cm
Avtrekkskobling diameter	150 mm / 125 mm / 120 mm
Strømforsyning	230 V ~ 50 Hz (se henvise til typeskiltet)
Belysningseffekt	LED 2 x 2,5 W maks (E14)
Antall hastigheter	3 avtrekkshastigheter + stopp
Betjening	Mekaniske brytere: lys på/av, hastighet 1, 2, 3
Filtreringstype	Vaskbart metallfettfilter (oppvaskmaskin) + aktivt kullfilter (valgfritt, skiftes hver 4. måned)
Vedlikehold av fettfiltrene	Månedlig rengjøring for hånd eller i oppvaskmaskin (skånsomt program)
Minste avstand til koketopp	≥ 50 cm for elektrisk komfyr, ≥ 65 cm for gass eller kombinasjon
Fabrikkversjon	Avtrekk (aktivt kullfilter følger ikke med)
Sikkerhetsklasse	Overspenningskategori III
Beskyttelsesindeks	Skal ikke brukes uten montert fettfilter

Ofte stilte spørsmål - WHBS 95 LM K WHIRLPOOL

Hvordan rengjøre fettfiltrene på WHIRLPOOL WHBS 95 LM K hetten?

Fettfiltrene må rengjøres minst én gang i måneden. Bruk et mildt ikke-aggressivt rengjøringsmiddel, for hånd eller i oppvaskmaskin ved lav temperatur og kort program. Trekk i fjærhendelen for å demontere dem. Merk: Oppvaskmaskinvask kan føre til misfarging, men påvirker ikke ytelsen.

Når må aktivt kullfilter skiftes?

Aktivt kullfilter må skiftes maksimalt hver 4. måned (eller når metningsindikatoren aktiveres, hvis tilgjengelig). Det kan ikke rengjøres eller regenereres. For å skifte det, heng det først på den bakre metalltappen, fest det deretter foran med de to knottene.

Hva er minste avstand mellom hette og koketopp?

Minste avstand mellom kokeutstyrets støtte og hetens laveste punkt er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombikomfyrer. Disse avstandene må overholdes strengt for å unngå brannfare.

Kan jeg bruke hetten i resirkuleringsmodus?

Ja, hetten leveres klar for avtrekksmodus. For å konvertere til resirkuleringsmodus må du kjøpe og installere tilbehørssettet (aktivt kullfilter). Sjekk i de første sidene av manualen om dette settet følger med eller må kjøpes separat.

Hvilken type lyspære skal jeg bruke ved utskifting?

Bruk utelukkende LED-pærer på 2,5 W maks, sokkel E14. Før du berører lampene, forsikre deg om at de er kalde og koble apparatet fra strømnettet.

Hva gjør jeg hvis hetten ikke fungerer?

Sjekk først om det er strømbrudd og at en hastighet er valgt. Hvis hetten slår seg av under drift, kontroller sikringen. Koble støpselet fra i 5 sekunder og sett det deretter inn igjen. Hvis problemet vedvarer, kontakt kundeservice.

Kan barn bruke hetten?

Dette apparatet kan brukes av barn over 8 år hvis de er under tilsyn eller har fått instruksjoner om sikker bruk. Barn under 3 år må ikke være i nærheten av apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

Hvordan redusere hetens miljøpåvirkning?

Slå på hetten på laveste hastighet under matlaging og la den gå noen minutter etterpå. Bruk høy hastighet bare ved kraftig røyk. Skift aktivt kullfilter regelmessig og rengjør fettfilteret ved behov. Bruk anbefalt maksimal kanaldiameter for å optimalisere ytelsen og redusere støy.

Hvor finner jeg fullstendig teknisk informasjon?

Sikkerhetsinstruksjoner, bruksanvisning, produktdatablad og energidata finnes på docs.whirlpool.eu eller via QR-koden på apparatet. Du kan også kontakte kundeservice (nummer i garantidokumentet) og oppgi koder fra typeskiltet.

Kan hetten installeres uten avtrekkskanal?

Ja, hvis du bruker hetten i resirkuleringsmodus. I så fall blir luften avfettet og luktførst før den føres tilbake til rommet. Et aktivt kullfilter-sett er nødvendig. I avtrekksmodus må hetten kobles til en avtrekkskanal til utsiden (følger ikke med).

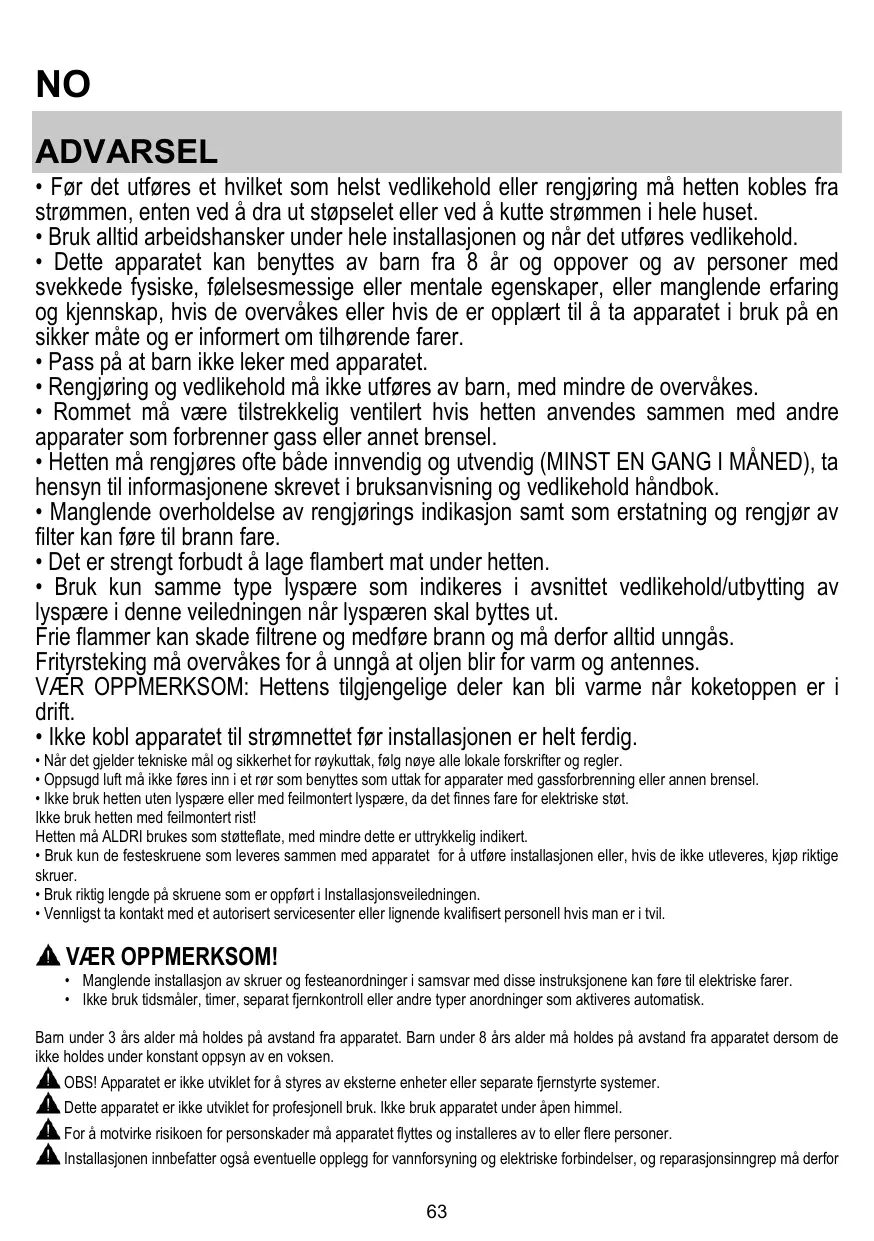

BRUKSANVISNING WHBS 95 LM K WHIRLPOOL

Produktet er designet, testet og producerjer i henhold til:

• Bruk alltid arbeidshansker under hele installationsen og när det utfores vedlikehold.

• Dette apparatet kan benyttes av barn fra 8 ør og oppover og av personer med svekkede fysiske, følelsemessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til ø t a apparatet i bruk på en sikker mæte og er informert om tilhørende farer.

• Rengjöring og vedlikehold må ikke utføres av barn, medindre de overvåkes.

• Rommet mä vare tilstrekkelig ventiliert hisen anvendes sammen med andre apparater som forbrenner gass erer annet brensel.

• Hetten må rengjøres ofte[bäde innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet iBruksanvisning og vedlikehold handbok.

• Manglende overholdelse av rengjørings indikasjon som erstatning og rengjør av filter kan före til brann fare.

• Det er strengt forbudt à lage flambert mat under hetten.

• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære iijke veiledningen Near lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medfrole brann og ma derfor alltid unngas.

Frityrsteking mā overvåkes for a unnga at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme nær koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installationsjonen er helt ferdig.

• Nár det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.

• Oppsugd luft mä ikke fores inn i et rør som benyttes som attak for apparater med gassforbrenning aller annen brensel.
• Ikke bruk hetten uten lyspærereller med feilmontert lyspærere, da det finnes fare for elektriske stot.

Ilke bruk hetten med feilmontert rist!

Hetten ma ALDRI brukes som stotteflate, medindre dette er uttrykkeig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen aller, his de/DDke utleveres, kjp riktig skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.
  Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

A VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmålær, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Barn under 3 árs alder má holds pá avstand fra apparatet. Barn under 8 árs alder má holds pá avstand fra apparatet dersom de不同程度.

OBS! Apparatus er ici utviklet for a styres av eksterne enheter aller separate fjernstytere systemer.
Dette apparatet er ikke utviklet for profesjonnell bruk. Ikke bruk apparatet under øpen himmel.
For a motvirke risikoen for persorskader mä apparatet flyttes og installereres av to aller flere personer.
Installasjonen innbefafater ogsa eventuelle opplegg for vannforsyning og elektriske forbinder, og reparasjonsinngrep ma derfor

utfores av kvalifisert personell.

Nár installasjönen er fullfør má alt emballasjemateriell (plast, styrenplast osv.) holds på avstand fra barn. Dette for Å unngå kvelningsrisiko.

Apparatet må ikke brukes av våte personer eller personer med våte føtter.

Ikke bruk apparatet til dampvask - risiko for elektriske støt.

Emballasjemateriell er 100% resirkulerbart og avmerket med gjenvinningssymbol

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i dette handboken. Bruksanvisningen, vedlikehold og installationsjon forblir allikevel de samme.

Instruksjonene i/DDne handboken ma fOge. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader ellbrann pa apparatet som skyldes at braksanvisingen i denne handboken icke har blitt overholdt. Ventilatoren er ment for avtrekk avrOyk og damp fra matlaging og er kun til husholdningsbruk.

Det er viktig øppbevarne denne handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelseller flytting av produktet, ma man forsikre seg om at den folger med.
- Les bruksanvisingen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
- Ikke utfør elektriske eller mekaniske endringer påprodukter eller på avtrekksrøre.
- Før man fortsetter med installationsjön av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle vere skade påkomponentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjön.

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren må ikke på minre enn 50cmningar det gjelder elektriske cokeplater og 65cmningar det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskoekapparat opererer med en større avstand, maijke overholds.

ELEKTRISK TILKOBLING

Nettspenningen mä vare i samsvar med den elektriske spennenin som angis på typeskitet innate i ventilatoren. Hvis det følg er med stapsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til geldende normer. Stikkontakten mä varelett tilgengelig ogss etter installasonen. Hvis det ikke følg er med stapsel (direkte kobling til strømnettet),ller stikkontakten selvetter installasonen违法犯罪. Må man sette på en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnettet i situasjonene som oppstär i kategorien overspenning III, i henhold til installationsreglene.

MERK!

Før man kobler ventilatorens strømkrets til strømnettet og fastslar at alt fungerer korrekt,ffa man alltid kontrollere at strømledningen er korrekt monter.

Nettets spunning og frekvens

Vær oppmerksom på verdien på merkeetiketten innenfor avtrekkshetten.

Kopling av ledning

N:bla

L:brun

Utbytte av strømforsyning ledning

Ventilatoren har en spesiell strmledning; dersom donne skades, skal man henvende seg til kundeassistansen for kjop av en ny.

AVTREKK AV LUFT

(for sugende versjoner)

Koble ventilatoren til rør og avtreksaiping i veggen med en diameter tilsvarende luftuttaket (koblingsflsen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Bruk et səkortrormulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri ære skarpere enn 90^
! Unngå drastiske endringer i rørets tversnitt.
! Selskapet fratar seg eventuelt ansvar dersom slike veiledelser ikke blir+tatti bruk.

! Din hetten er klar for a bli tatt i bruk med sugende funksjon.

For Å bruke hetten i med filtrerings funksjon må man ta i bruk tilsvarende EKSTRA UTSTYR.

Vær oppmerksom ved første sider av dette bruksanvising dersom nødvendig EKSTRA UTSTYR er allerede gitt ved salget eller dersom den må bl kjopt separat.

Merk: Dersom den er utdelt ved salget i noen tilfeller, filtering anlegget basert på bruk av aktiv kull kan vaer installment på forhand på hetten. Informasjonene for foranding av hetten fra sugende bruk til filtrerings bruk er allerede skrevet i/DDne braupsanvising.

Sugende versjon

Dampene fores ut i friluft gjennom et avlopsr som er festet til koblingsfensen.

MERK!

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i denen versjonen, er det nødvendig Å installere et ekstra filtersystem basert på aktiv kull.

FUNKSJONER

Viften er utstyr med et kontrollpanel med viftehastighetsvalg og en lysbryter for a kontrollere cokeomrads LTS.

T1. Lysbryter ON/OFF.
T2. Bryter OFF/hastighet 1
T3. Hastighetsvelger 2
T4. Hastighetsvelger 3

VEDLIKEHOLD

Rengjoring

Til rengjoring skal det KUN benyttes en klut fuktet med et noytralt rengjoringsmiddel. VERKT0Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJORING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKEBRUKES!

Vedlikehold av motfettet filteret

Fanger cokefettpartikler.

Dette mā rengjøres en gang i帽子en (eller nár det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hand aller i oppvaskmakin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fetfilteret i metall miste fargin, men dets filterkarakteristikker endres absolut nicht.

For a demontere fettfilteret ma man dra i fjærhandtaket.

Vedlikehold av kull filter

Holder tilbake ubehagalige lukter fra matlaging.

Kullfilteret mettes etter en mer aller minre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjores.

Det kan IKKE vaskes ell bernytttes om igjen

Montering

Hekt først kullfilteret bak på ventilatorens metallhekte, og fest det deretter foran med de to kulehändtakene.

Demontering

Fjern kullfilteret ved a dreie kulehändtakene som fester det til ventilatoren 90^ .

Utbytting av lyspaere

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Skift ut den defekte lampen.

Bruk utelukkende E14 2,5W LED-lamper. For ytterigere informasjon henvises det til brosjyren "ILCOS D"

(alfanumerisk posisjon "1e").

KASSERING

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved Å forsikre seg om at detteprodukter kasseres forskriftsmessig, bidrar brukeren med Å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet à produit et par papirer som folver med viser at dette produit itke mbehandles som vanlig husholdningsavfall, men ma leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet ma kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall ell butikken hvur du kjopte produit.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetik kompatilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhappen pā minimum hastigkeit nár du starter matlagening og lä den holdes i gang i noen minutter fetter at matlagening er fertig. Øk hastigheten kun ved store mengder royk og damp og bruk boost-hastigkeit(er) kun i ekstreme sitausjoner. Skift ut kullfilter nár det er nødvendig for a oppretholde optimal effektivitet for odörreduksjön. Rengjør fettfilter nár det er nødvendig for a oppretholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i dettebruksanvisingen for a optimalisere effektivitet og minimere støy.

FEIL VED BRUK

Dersom feil oppstär ved bruk før du tar kontakt med Kunde Service se etter følgende kontroll:

• Motor hastighet som har blitt valgt er i stand til a fjeme mengden pa røyk og damp som er til stede
  Kjokkenet er ventilert nok for a bidra til et luft oppsuging.

• Kull filter-ie er oppbrukt (ved hetten i filterings funksjon.

• Dersom hetten har slott seg av ved vanlig bruk:

Verifiser at:

• Brudd i strøm forsynig ikke har tatt sted.
• Omnipolar av sperre system/DD:

Dersom det oppstår feil ved vanlig idrifsettelse før du tar kontakt med Kunde Service slå av for minst 5 sec. Strøm forsyring ved à taut strøm kontakt og deretter ved á koble den på igjen. Dersom feilet fortsetter ta kontakt med Kunde Service.

TEKNISKE DATA

Høyde (cm)	Bredde (cm)	Dybde (cm)	Ø ved uttaksrøret (cm)
61,9-114,7	89,8	45	15 - 12,5 - 12
70,6-114,7
61,9-114,7	59,8	45	15 - 12,5 - 12
70,6-114,7

CE

Ustyr som/DDFgder vd kjoep

Du kaniste ned Sikkerhetsinstruktene, Brukerhandboken, Produktkortet og Energidata ved:

• Besøke vart nettsted docs.whirlpool.eu
• Ved à benyitte QR-koden

Alternative kan du kontakte var

Ettersalgsservice (se telefonnummer et

garantiheftet). Nár du kontakter var

Ettersalgsservice, vennligst oppgi kodene du finner på produktets typeskitl.

ALLMÄN SÄKERHET
