BRUKSANVISNING NK36M5070BM - NK36M5070BS SAMSUNG

SV Monterings- och bruksanvisningar

Mætningsindikator fedtfilter

Kullfilter (kun med resirkulering av luften)

Fig. 27

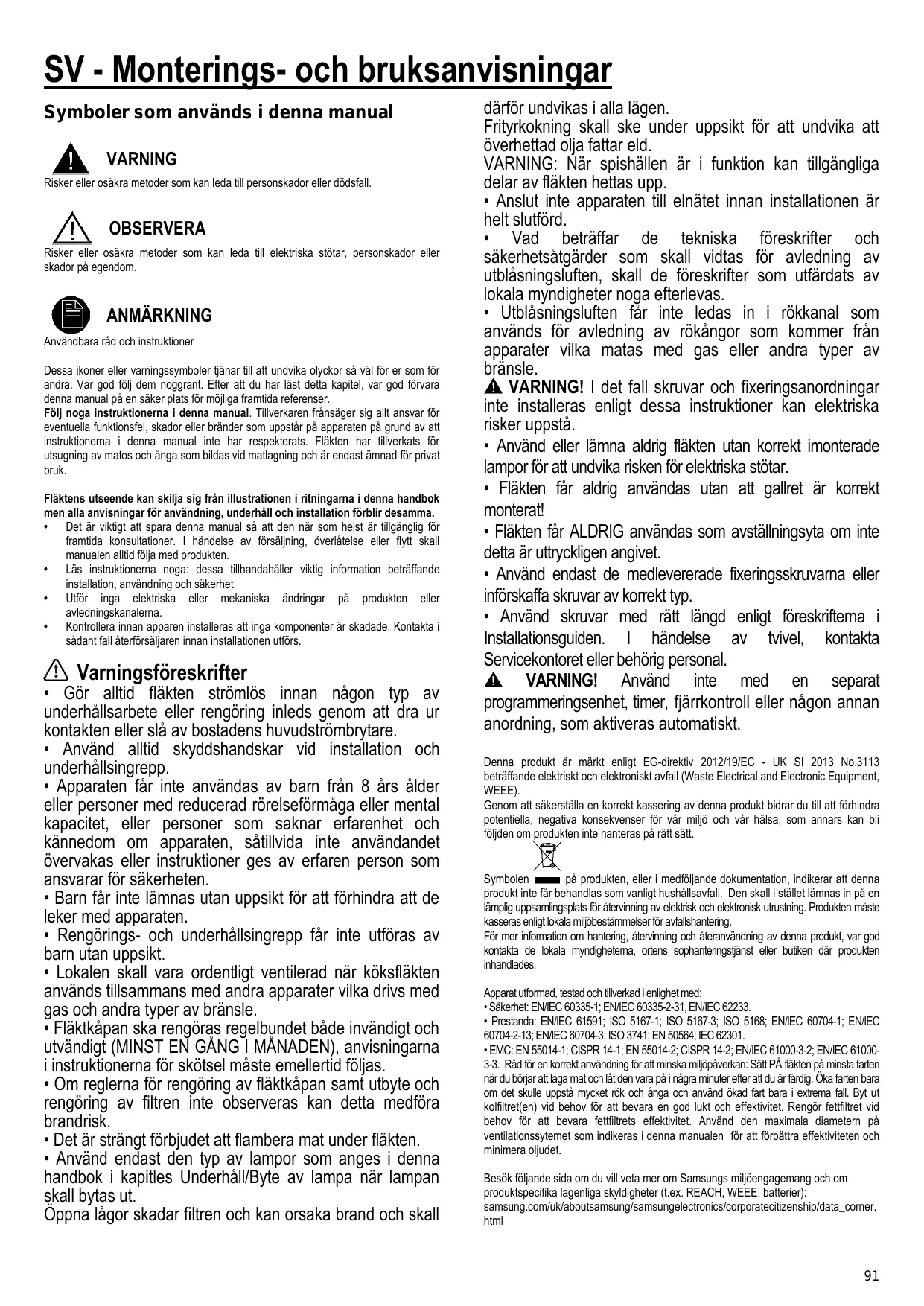

SV - Monterings- och bruksanvisningar

Symboler som används ienna manual

WARNING

Risker erler osakra metoder som kan leda till personskador aller dddfall.

OBSERVERA

Risker aller osakra metoder som kan leda till elektriska stotar, persorskador eller skador på egendom.

ANMÄRKNING

Användbara råd och instruktioner

Dessa ikoner eller varningssymboler tjanar till att undvika olyckor sa vãl for er som for andra. Var god folj dem noggrant. Efter att du har LAST detta kapitel, var god forvara denna manual på en saker plats for möjiga framtida referenser.

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador eller bränder som uppstar på apparaten på grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och ønga som bildas vid matlagning och ar endast amnad for privatBruk.

Fläktens utseende kan skilja sig frän illustrationen i ritningarna ienna handbok men alla anvisningar for använding, underhall och installation Förblir desamma.

• Det ar viktigt att spara denna manual sa att den Near som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatelse aller flytt skall manualen alltid folja med Produkten.
• Läs instruktionerna noga: dessa tilhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten aller avledningskanalema.
• Kontrollera innan apparen installeras att inga componenter ar skadade. Kontakta i** 帽子 fall äterförsäljaren innan installationen utförs.

Gör alltid fläkten strömlös innan参加会议 typ av underhällsarbete aller rengöring inleds genom att dra ur kontakten aller slå av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och unterhällsingrepp.
- Apparaten fär inte användas av barn från 8 ørs älder eller personer med reducerad rörelseformmaga aller mental kapacitet, eller personer som saknar erfarenhet och kännedorom om apparaten, sätillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.
- Barn fär inte lämnas utan uppsikt För att forhindra att de leker med apparaten.
- Rengörings- och unterhällsingrepp fär inte utföras av barn utan uppsikt.
- Lokalen skall vara ordentigt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typar av brännle.
- Fläktkapan skå rengöras regelbundet bade invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisningarna i instruktionerna für skötsel måste emellertid följas.
- Om reglerna for rengöring av fläktkåpan sam't utbyte och rengöring av filtren inte observeras kan detta medfora brandrisk.
- Det är strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbook i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.
Öppna lågor skadar filtren och kan orsaka brand och skall

därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slutford.
  Vad betraffar de tekiska foreskrifter och sakerhetsatgarden som skull vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.
• Utbäsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen från apparater vilka matas med gas aller andra typ er av bränse.

VARNING! I det fall skruvar och fixeringsanordninger inte installeras enlistigt dessa instruktioner kan elektriska risker uppsta.

• Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.
  Fläkten fär aldrig användas utan att gallret ar korrekt monterat!
• Fläkten für ALDRIG användas som avställningsyta om interdetta ar uttryckligen angivet.
• Använd endast de medlevererade fixeringssskruvama aller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd enligt foreskriftema i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING! Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller nàgon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC - UK SI 2013 No.3113 beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).
Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljen om produits inte hanteras på ratt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushållsavfall. Den skäll i stället lämnas in på en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien mäste kasseras/eligt lokala miljöbestammelser for avfallshantering.

För mer information om hantering, atervinning och ateranvändning av denna produkt, var god kontakta de lokala myndighetema, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Apparat utformad, testad och tilverkad i enlight met:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Räd für en korekt användning für att minska miljöpáverkan: Sätt PÁ flåkten på minstafarten ℝ du bōjär att laga mat och lát den vara pà i nagra minuter after att du a r färdig. Oka farten bara om det skülle uppsta mycket rök och Ānga och använd ökad fart bara i extrema fall. Byt ut kolfitret(en) vid behov für att bevara en god lukt och effektivitet. Rengör fertifiltret vid behov für att bevara fertifiltrets effektivitet. Använd den maximala diametern på ventilationssystem som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Besök följande sida om du vill veta mer om Samsungs miljöengagemang och om Produktspecifika lagenliga skydigheter (t.ex. REACH, WEEE, batterier):

Fläkten har tillverkats for utsugning av matos och ánga som bildas vid matlagning och ar endast ämnad for privat bruk.

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Franluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsflänsen.

VARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skull ha samma diameter som anslutningsflansen.

VARNING!

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppingarna i väggen med vilka flåkten skall anslutas bör ha sama diameter som luftutläppet (anslutningsflänsen).

I det fall man anvander rör och utloppsöppingar i vöggen med minre diameter medfor detta en lagre ublasprestanda och en drastisk forhöning av bullernivan.

Vi avsagerossdärforallansvargallande dennatypavproblem.

! Använd ettskortrormojljgt.
Röret skall vara sa rakt som möjlig (högsta tillatna vinkel pa bjjama 90^
Undvik stora skillnader i rorets tvarsnittsarea.

Filtrerande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten används med denna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

• Minsta tillatna avsänd mellan kokkarlens stödyta på spishällen och köksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger att större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spansningen som anges på markpläten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lättillgangliegt även after installationen och som uppyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en svårtkomlig plats skall en godkänd tvåpolig strömbrytare installereras som garantar er en fullkomlig frankoppling frän nätet i samband med överspänningsklass III, i enlighet med installationsbestämelserna.

VARNING! Kontrollera innan fläktens krets ansluts med natspanningen att den fungerar korrekt och ar korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta)därfor vart teknska servicekontor om kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lämpiga for installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sabana ar medlevererade (se även den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exemplar med skruvar, garantihandlingar etc.) har placerats inne i flakten (av transportskäl), avlagsna eventuellt och spar.

Fläkten är utrustad med fixeringspluggar som passar de festa typ er av vaggartak. Det är under alla handelser nödvändigt att rädfräga en kualificerad facmän for att forvissa sig om att materialen är lampade for den aktuella typen av vagg/tak. Vaggen/taket skall vara tillräcklig halffast for att bärapp fläktens vikt.

Obs: Komponenter som ar Märkta med symbolen (^*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som sca inforskaffas separat.

Underhäll

Rengöring

Använd endast en trasa faktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrumentfor rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Använd arbetshandskar für alla typar av unterhällsmoment.

Fettfilter

Fig. 11-28

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en, med ett milt rengöringsmedel, für hand aller diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfárgas utan att detta på nagot satt paverkar filtres uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 27

Kolffret fangar upp obehagiga odorer som uppst i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettiflren rengors. Det ar under alla handelier nodvändigt att ersatta kolffilterpatronen minst var 4 manad (eller nar indikatom for filtres mattning - om sādān finns pa er modell - anger att detta ar nodvändigt).

Filtret kan INTE rengöras eller äteranvändas.

Montering

Haka Först fast det aktiva kolfiltret baktill på fläktens metallflik och)darefter framtil med de bada rattarna.

Nedmontering

Ta ur det aktiva kolfiltret genom att vrida de bada rattarna med vilka det ar fixerat i fläkten 90^ .

Köp av kolfilter

Kolfiltret kan köpas på Kundtjansts webblats eller på Samsungs servicecenter. Se informationen på den sista sidan ienna manual.

Byta ut lampor och/heller reglerdon

Fläkten ar utrustad med att belysningsystem som bygger på lysiodsteknologi. Lysiodema garanterar optimal belynsing, upptill 10 gänger langre livslängd jämfort med konventionella lampor och möjiggör en energibesparing på 90% .

Kontakta det teknika servicekontoret for byte av lysdioderna.

Funktion

Det räcker med att snudda vid knapparna for att valja fluktens Funktioner:

T1. Knapp fränluftsmotor PÄ/AV

T2. Knapp for val av lag franluftshastighet (effekt) Indikator for fettfiltermattnad

Närenna blinkar måste underhäll av fettfiltret utforas. Tryck direfter länge på knappen T1 for att stänga av blinkandet (fläkt i läge PÅ).

T3. Knapp for val av fränluftshastighet (effekt) meldel Indikator for kolffiltermattnad

Närenna blikar mäste underhäll av kolfret utforas. Tryck direfter länge på knappen T1 for att stänga av blinkandet (fläkt i lage PÅ).

T4. Knapp for val av hog franluftshastigkeit (effekt) och boost

Tryck en gäng for att välja hög fränluftshastiget (effekt) (lysdiodlampa tänd); Tryck en gäng till for att välja fränluftshastiget (effekt) boost (lysdiodlampa blinkar).

Obs: Fränluftshastigheten (effekten) boost varar i cirka 5 minuter, därefter ställs automatiskt
hög fränluftshastighet (effekt) in.

Tryck på denna knapp for att ställa in automatisk avstängning av den aktiva fränluftshastigheten (effekten):

Aktivering av indicator für kolfiltermättnad

Denna indicatorlampä ar normalsett avaktiverad. För att aktivera den, gör sä har: Då fläkten ar avständg, tryck länge samtidigt på T2 och T3: Först tandt S2 och sedan även T3 och en kort ljudsignal signaler at avaktivering utförts.

Avaktivering lysdiolampa for kolftermättnad: Upprepa proceduren som beskrivs oven. Först blinkar T3 och T2, sedan blinkar T2 och en kort ljudsignal signalerar att avaktivering utförts.
