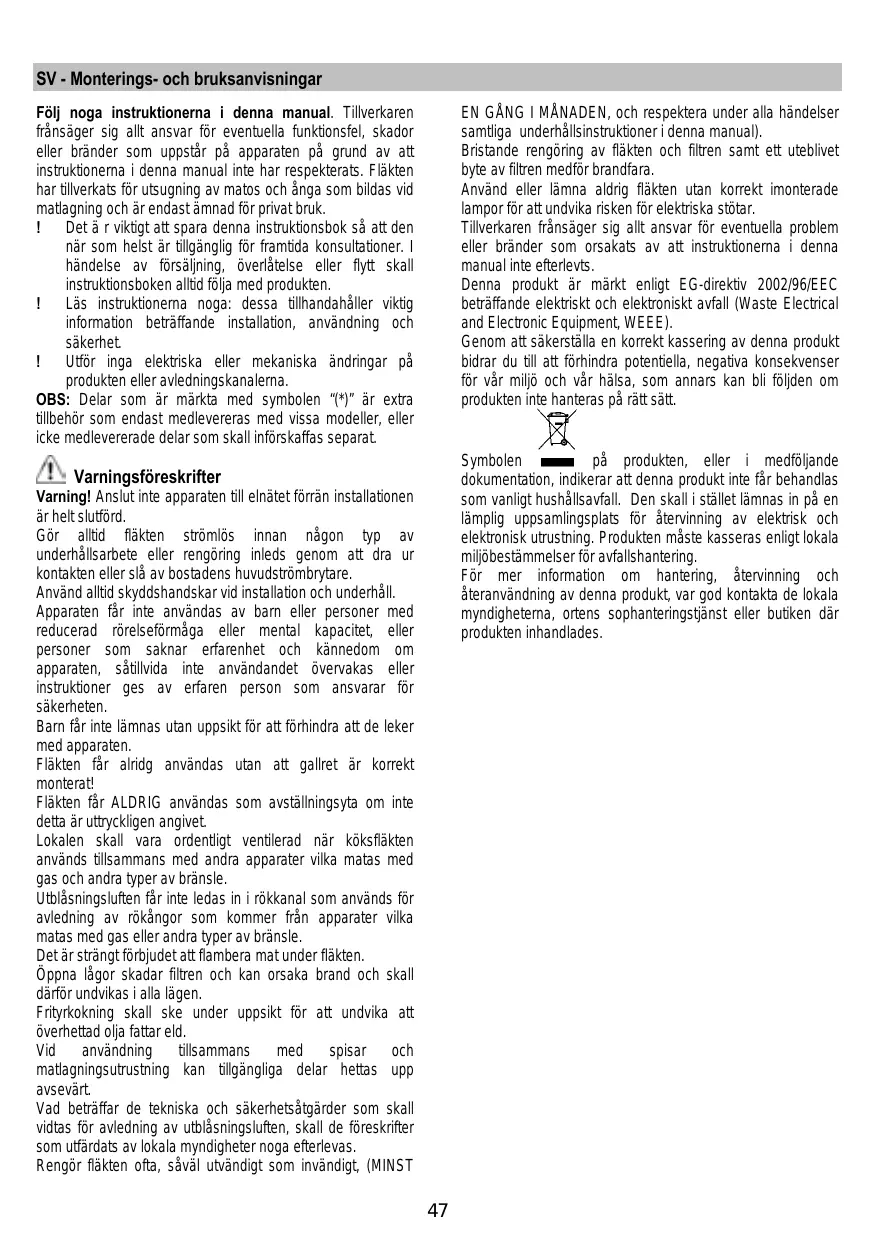

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funktnsfel, skador erler bränder som uppstar pa apparaten pa ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

! Det a r viktigt att sparaenna instruktionsbok sa att den nar som helst ar tillganglig for framtida konsultioner. I handelse av forsaljning, overlatelse erler flytt skall instruktionsboken alltid folja med Produkten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniska andringar på produiten eller avledningskanalerna.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icedeverade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt sluftförd.

Gör alltid fläkten strömlös innan nāgon typ av unterhällsarbete aller rengöring inleds genom att dra ur kontakten ell er slavostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhall.

Apparaten far inte användas av barn eller personer med reducerad rörelseformäga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sātillvida inte användet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheden.

Barn fär inte lamnas utan uppsikt for att Förhindra att de leker med apparaten.

Flakten fãr alridg anvandas utan att gallret ar korrekt monterat!

Flakten fär ALDRIG användas som avställningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentlich ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typer av bransle.

Ublåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typar av bransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Oppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkoking skull ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid använding tillsammans med spisar och matlagningsutrustning kan tillgangliga delar hettas upp avsevärt.

Vad betraffar de tekniska och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Rengör flakten ofta, savál utvändigt som invändigt, (MINST

EN GÁNG I MÁNADEN, och respektera under alla handelsammliga underhállsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig flåkten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem.
eller brander som orsakats av att instruktionerna ienna
manual inte afterlevts.

Denna produkt ar märkt enligt EG-direktiv 2002/96/EEC betraffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerstalla en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om Produkten inte hanteras pa ratt satt.

Symbolen à produit, aller i medfoljande documentation, indiker attenna produit inte farr behandlas som vanligt hushallsavfall. Den skali stallet lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och elektronik uztrustning. Produktum maste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och äteranvändning av denna produkt, var god kontakta de lokala myndigheterma, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern Återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjalp av ett avledningsr som ar fixerat pa anslutningsflansen.

Avledningsroret skall ha samma diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

Röret skall, även nar det ar horisontellt draget, alltid luta latt (cirka 10^ ) uppät, sä att luften latt kan ledas ut ur lokalen. I det fall fläkten ar forsedd med kolfilter skall dessa tas ur.

Rören och utloppsöppingarna i väggen med vilka flåkten skall anslutas bör ha sama diameter som luftutslappet (anslutningsflänsen).

! Använd ett sā kort rör som möjligt.
! Röret skall vara sä rakt som möjligt (högsta tillatna vindel på bojarna 90^ ).
! Undvik stora skillnader i rorets tvarsnitsarea.
! Anvand ror vars insida ar sa slat som mojlligt.
Roret skall vara tillverkat av i lag godkanda material.

Filterversion

Den utsugna luften avfettas och befrias frän odörer innan den leds ut i likalen igen. När fläkten används medenna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

Varning! Om fläkten inte ár utrustad med ett kolfilter, skall attsand beställas och monteras innan fläkten kan sattas i bruk.

Installation

Minsta tillatna avstand mellan kokkärlens stödyta pa spishallen och köksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erler kombinerad gashall.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Natspanningen skall motsvara spansingen som anges pa markplaten som sitter inne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lattillgangligt avenfter installationen och som uppyller galliande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat pa en sväråtkomlig plats skall en godkänd väpolig strombrytare installeras som garantar er en fullkomlig fränkoppling fran nätet i samband med overspänningsklass III, i enlight med installationsbestammelseerna.

Varning! kontrollera innan flaktens krets ansluts med natspanninger att den fungerar korrekt och ar korrekt monterad.

Flåkten är försedd med en speciell elkabel, kontakta)därfor vart tekniiska servicekontor i det kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lämpiga for installationsplatsen.
• Ta ur det/de aktiva kolffiltret/n om sabana ar medlevererade (se awhile den harfor gallande paragrafen). Denna /dessa monteras tillbaka endast om flakten skull anvandas som filterversion.
• Kontrollera att inget bifogat material (till exempl pásar med skruvar, garantihandlingar etc.) har placerats inne i flåkten (av transportskål), avlagsna eventuellt och spar.
• Om det ar möjt skall möbler under och intill fläktens installationsområde kopplas ur och avlågsnas i sylfet att öka atkomljehten till taket/väggen行业发展 fläkten skall installeras. I annat fall skall möbler och delar i omrādet intill installationsplatsen sä langt det ar möjt skyddas. Valj en plan yta och tack den med att skyddande overdrag行业发展 och medlevererade delar laggss upp.
• Kontrolera också att ett elektriskt uttag finns i narheten av flaktens installationsplats (på tillganglig plats ønen nar flakten ør monterad) och at det går att ansluta flakten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning für avledningsrörels passage).

Denna typ av fläkt skall vara infälld i ett koksskäp aller annan typ av stödstruktur.

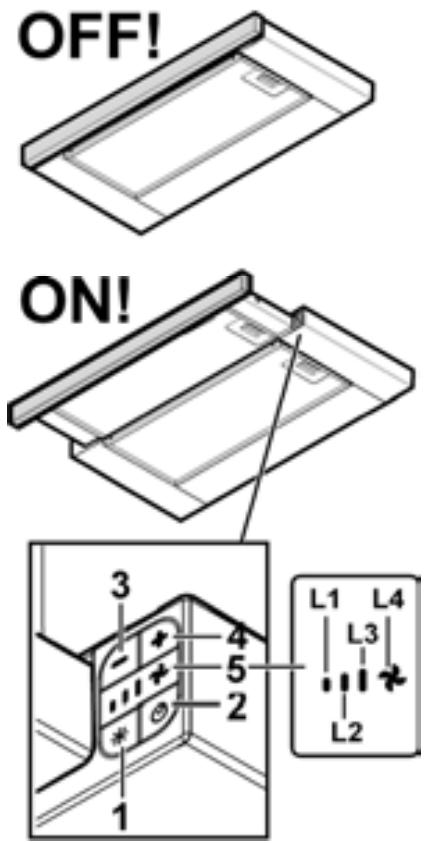

Funktion

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strombrytare for spishallens belysning.

Kontrollpanel

1. ON/OFF-tangent belysning
2. ON/OFF-tangent Timer:enna senarelagger avstangningen av den valda hastigheten (effekten):

Utsugningshastighet (effekt) 1:20 minuter

Utsugningshastighet (effekt) 2:15 minuter

Utsugningshastighet (effect) 3: 10 minuter

Intensiv utsugningshastighet (effekt): 5 minutes

1. OFF-tangent / sänker utsugningshestigheten (effekten)
2. ON-tangent/ höjer utsugningshastigheten (effekten)
3. Display, visualiser:

a. Utsugningshastighet (effekt): lysioderna L1 - L2

• L3 - L4 (blinkande) tänds beroende på den valda utsugningshastigheten (effekten).

OBS: lysioden L4 - den intensiva utsugningshestigheten (effekten) fungerar under 5 minuter varefter flakten staller om till mellanhastigheten.

b. Timer: lysdioden for den valda hastigheten blinkar vilket indikerar att Timern ar aktiverad.
c. Fettfiltrets mattnad: lysioderna L3 och L4 blinkar vaxelvis med tat frekvens.
d. Det aktiva kolftilretsmattnad lysioderna L3 och L4 blinkar samtidigt med taf frekvens.

Aterställning av signalen for filtrens mattnad:

utfor underhallet av filtren och tryck direfter ner tangenten 2 tills lysdioderna slocknar.

OBS: Signalen for det aktiva konflikers mattnad ar vanligtvis avaktiverad och skall aktiveras endast i det fall flakten anvands som filterversion (med installerat kolfilter).

Gör i detta syfte på foljande sätt:

• stang av fläkten
• hall tangenterna 3 och 4 nedtryckta samtidigt tills lysdioderna L1 och L2 blinkar under en kort tid.

For att avaktivera signalen upprepas forfarandet, endast lysdioden L1 blinkar under en kort tid.

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avsutad matlagning.

Underhäll

Varning! Gor alltid fläkten stromlös innan nágon typ av underhallsarbete eller rengöring inleds genom att sla ifràn bostadens huvudströmbrytare.

Rengöring

Flakten skull rengöras ofta, sával invändigt som utvändigt (atminstone med sama underhállsintervall som für fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ darüber ovanstäende instructutioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, elsvador beroende på ett bristande underhall aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtrekan medfora brandrisk. Folj dafür ovanstænde instruktioner noga.

Fettfilter

Fig. 10-20

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengoras en gäng i帽子en, med ett milt rengöringsmedel, for hand alleriskmaskin, med lag temperatur och kort program.

Vi tvatt i diskmaskin kan fettfiltret av metall missfargas utan att detta på nagot satt paverkar filtres uppsugningsformåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjader.

Kolfilter (gäller endast filterversionen)

Fig. 19

Kolfiltret fangar upp obehagiga odorer som uppst i samband med matlagingen.

Kolfiltret mattas after en mer aller minde lang tidsperiod beroende pa i vilken utrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfittren rengors. Det ar under alla handelser nodvändigt att ersatta kolfiliterpatronen minst var 4 manad.

Filtret kan INTE rengoras erler ateranvandas.

Avlagsna fettfiltret.

Applicera det laterala kolftilret och haka fast det på fläkten.

Satt tillbaka fettfiltr.

Byte av Lampor

Fig. 21

Koppla ur apparaten fran elnatet.

Varning! Kontrollera att lamporna har svalnat innan ni vidror dem.

1. Ta bort skyddet med hjalp av en liters platt skruvmejsel erler liknande verktyg.
2. Ersatt den skadade lampan.

Anvand endast halogenlampor 12V -20W max - G4, och var noga med att inte vidrora lamporna.

1. Stang plafondenigen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.
