Le four 42 Accessoire 42 L'horloge électronique 42 Le compartiment de rangement 43 Avant la première utilisation 43 Réglage de l'heure 43 Chauffe à vide du four 43 Nettoyage des chapeaux et couronnes de brûleurs 43 Nettoyer les accessoires 43 Voici comment utiliser la table de cuisson 44 Utilisation des foyers gaz 44 Voici comment utiliser le four 44 Allumer et éteindre le four 44 Voici comment utiliser votre horloge électronique 45 Modifier les réglages 45 Effacer les réglages 45 Réglage du signal sonore 45 Réglage de l'horloge électronique 45 Réglage de la minuterie 45 Réglage de la minuterie automatique 45 Entretien et nettoyage 46 Nettoyants 46 Panneaux catalytiques du compartiment de cuisson 47 Décrocher et accrocher la porte de l'appareil 47 Pannes et dépannage 47 Changer la lampe du four 48 Service après-vente 48 Conseils concernant l'énergie et l'environnement 48 Économiser de l'énergie dans le four 48 Économiser de l'énergie sur la table de cuisson 48 Elimination écologique 48
NOTICE DE MONTAGE 49
Consignes de sécurité 49 Avant l'installation 49 Déballage 49 Classes d'appareils 49 Dimensions de l'appareil 49 Raccordement au gaz 51 Raccord de gaz de l'appareil 51 Préréglage des brûleurs 51 Accessoire 51 Raccordement du gaz naturel 51 Raccordement au gaz liquide 51 Tuyaux flexibles 52 Installer une vanne de sécurité 52 Contrôle de l'étanchéité 52 Mise en service 52 Changement du type de gaz 52 Brûleurs des foyers 52 Tableau général des injecteurs 53 Tableau général des injecteurs pour du gaz de ville 53 Positionnement et alignement 54 Positionner l'appareil 54 Aligner l'appareil 54
Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.
Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation. Toujours insérer les accessoires à l'endroit dans le four. Voir la description des accessoires dans la notice d'utilisation. Fermer la vanne de sécurité à l'arrivée de gaz lorsque l'appareil n'est pas utilisé pendant une longue durée. COMPORTEMENT EN CAS D'ODEUR DE GAZ ! Du gaz qui s'échappe peut conduire à une explosion. En cas de constatation d'odeur de gaz ou de dérangements sur l'installation de gaz : ■ Fermer immédiatement l'arrivée du gaz ou le robinet de la bouteille de gaz. ■ Eteindre immédiatement tout feu nu et cigarettes.
Ne plus actionner les interrupteurs de lumière et d'appareils, ne pas retirer de connecteurs de la prise. Ne pas utiliser le téléphone ou le portable dans la maison.
■ Ouvrir les fenêtres et aérer en grand la pièce. ■ Appeler le service après-vente ou la société de distribution de gaz. Risque d'asphyxie ! L'utilisation de l'appareil de cuisson au gaz conduit à la formation de chaleur, d'humidité et de produits de combustion dans la pièce où l'appareil est installé. Veiller à un bonne aération de la pièce où l'appareil est installé. Les bouches d'aération naturelles doivent rester ouvertes ou il faut prévoir une installation mécanique de ventilation (p.ex. une hotte). Une utilisation intensive et de longue durée de l'appareil peut rendre nécessaire une aération supplémentaire, p.ex. en ouvrant une fenêtre, ou une aération plus efficace, p.ex. faire fonctionner l'installation mécanique de ventilation à un niveau de puissance supérieur. Risque d'incendie ! ■ Il se produit un courant d'air lors de l'ouverture de la porte de l'appareil. Le papier sulfurisé peut toucher les résistances chauffantes et s'enflammer. Ne jamais poser de papier sulfurisé non attaché sur un accessoire lors du préchauffage. Toujours déposer un plat ou un moule de cuisson sur le papier sulfurisé pour le lester. Recouvrir uniquement la surface nécessaire de papier sulfurisé. Le papier sulfurisé ne doit pas dépasser des accessoires. ■ Des objets inflammables, rangés dans le compartiment de cuisson peuvent s'enflammer. Ne jamais conserver des objets inflammables dans le compartiment de cuisson. Ne jamais ouvrir la porte de l'appareil en cas de production de fumée dans l'appareil. Eteindre l'appareil et retirer la fiche secteur ou désactiver le fusible dans le boîtier à fusibles. Fermer l'arrivée de gaz. ■ L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire. ■
■ Des foyers à gaz sans qu'un récipient ne soit placé sur le foyer dégagent une forte chaleur lors du fonctionnement. L'appareil et une hotte située au-dessus peuvent être endommagés ou il y a risque de feu. Les résidus de graisse contenus dans le filtre de la hotte peuvent s'enflammer. Utiliser les foyers à gaz uniquement avec un récipient placé dessus. ■ La face arrière de l'appareil devient très chaud. Cela peut conduire à un endommagement des conduites de raccordement. Les conduites électrique et de gaz ne doivent pas toucher la face arrière de l'appareil. Risque de brûlure ! ■ L'appareil devient très chaud. Ne jamais toucher les surfaces intérieures chaudes du compartiment de cuisson ni les résistances chauffantes. Toujours laisser l'appareil refroidir. Tenir les enfants éloignés ■ Les récipients ou les accessoires deviennent très chaud. Toujours utiliser des maniques pour retirer le récipient ou les accessoires du compartiment de cuisson. ■ Les vapeurs d'alcool peuvent s'enflammer dans un compartiment de cuisson chaud. Ne jamais préparer de plats contenant de grandes quantités de boissons fortement alcoolisées. Utiliser uniquement de petites quantités de boissons fortement alcoolisées. Ouvrir la porte de l'appareil avec précaution. ■ Les foyers et leurs alentours, en particulier le cadre de la table de cuisson, deviennent très chauds. Ne pas toucher les surfaces chaudes. Eloigner les enfants.
Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds.
Eloigner les enfants. ■ Des récipients vides sur des foyers à gaz allumés deviennent extrêmement chauds. Ne jamais chauffer un récipient vide. Risque de brûlures ! ■ Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants. ■ De la vapeur chaude peut s'échapper lors de l'ouverture de la porte de l'appareil. Ouvrir la porte de l'appareil avec précaution. Tenir les enfants éloignés ■ La présence d'eau dans un compartiment de cuisson chaud peut générer de la vapeur d'eau chaude. Ne jamais verser d'eau dans le compartiment de cuisson chaud. Risque de blessure ! ■ Un verre de porte d'appareil rayé peut se fendre. Ne pas utiliser de racloir à verre, ni de produit de nettoyage agressif ou abrasif. ■ Les réparations inexpertes sont dangereuses. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles électriques ou conduites de gaz défectueux. Si l'appareil est défectueux, retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles, fermer l'arrivée de gaz. Appeler le service aprèsvente. ■ Des dérangements ou dommages sur l'appareil sont dangereux. Ne jamais mettre en service un appareil défectueux. Retirer la fiche secteur ou déconnecter le fusible dans le boîtier à fusibles. Fermer l'arrivée de gaz. Appeler le service aprèsvente. ■ Des dimensions de casserole inappropriées, des casseroles endommagées ou mal positionnées peuvent occasionner des blessures graves. Respecter les indications concernant les récipients. ■ Si l'appareil est posé sur un socle sans le fixer, il peut glisser du socle. L'appareil doit être relié solidement au socle.
■ De l'humidité qui pénètre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.
■ Lors du remplacement de l'ampoule du compartiment de cuisson, les contacts du culot de l'ampoule sont sous tension. Retirer la fiche secteur ou couper le fusible dans le boîtier à fusibles avant de procéder au remplacement.
Attention ! Les symboles au-dessus des manettes de commande indiquent à quel brûleur la manette de commande est affectée. Position

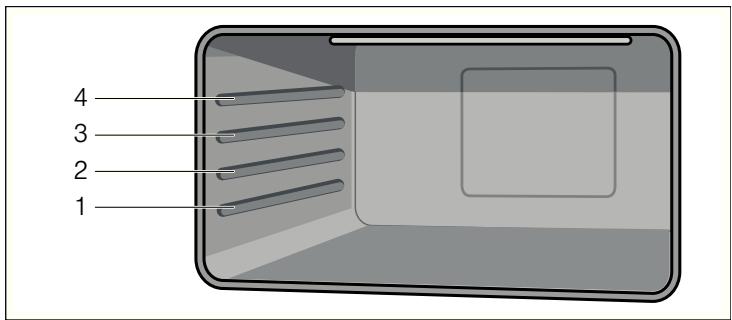

Introduisez-le toujours jusqu'en butée, afin que l'accessoire ne touche pas la vitre de la porte. Assurez-vous d'insérer les accessoires toujours dans le bon sens dans le compartiment de cuisson.
Accessoire en option
Les accessoires optionnels sont en vente auprès du service après-vente ou dans le commerce spécialisé. Accessoire en option
Avec l'accessoire pour Wok il est possible d'utiliser des récipients d'un diamètre plus grand que 26 cm (poêle Wok, poêles à frire, casseroles, récipients avec un fond bombé, etc.).
Vous pouvez sortir l'accessoire aux deux tiers sans qu'il ne bascule. Il est ainsi plus facile de retirer les plats du four.
Numéro du service après-vente : 741706
Vous pouvez acheter des accessoires auprès du service aprèsvente, dans le commerce spécialisé ou sur Internet.
: Risque de brûlure !
Lorsque l'accessoire devient chaud il peut se déformer. Cela n'a aucune influence sur le fonctionnement, il reprend sa forme dès qu'il est refroidi.
En cas d'appareils avec un couvercle, respectez que les brûleurs dans le four aussi doivent uniquement être allumés le couvercle étant ouvert.
Grille à pâtisserie/de rôtissage
Pour des gâteaux fondants, pâtisseries, plats surgelés et gros rôtis.
Enfournée sous la grille ou le tournebroche elle peut aussi être utilisée comme collecteur de graisse.

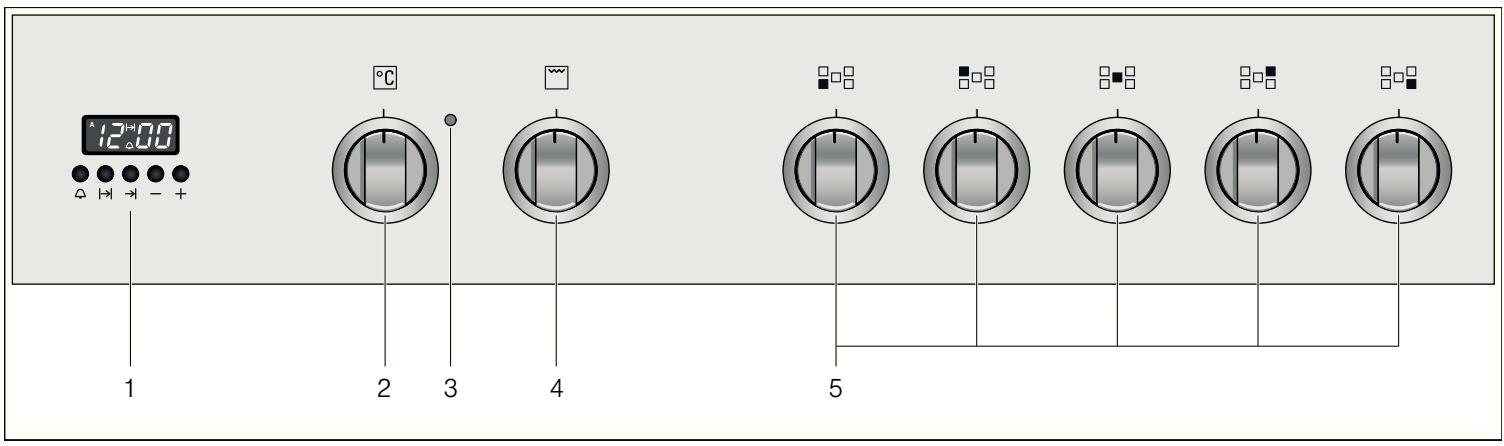

Pour utilisez le four vous avez besoin de deux manettes de commande. Le sélecteur des fonctions et le thermostat.
Manette de commande du four
Pour de la vaisselle, des moules à gâteau, rôtis, grillades, plats surgelés.
Plaque à pâtisserie émaillée
Sélecteur des fonctions

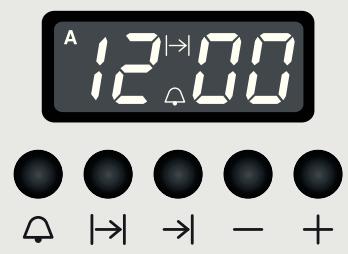

L'horloge électronique
électronique. Ainsi, vous pouvez présélectionner par ex. le moment auquel le four doit se mettre en marche ou bien auquel la minuterie automatique doit terminer le processus de cuisson. L'horloge électronique peut aussi être utilisée comme minuteur.
Réglage de la durée pour période de service l'arrêt automatique
Augmenter la durée ou l'heure
Le compartiment de rangement

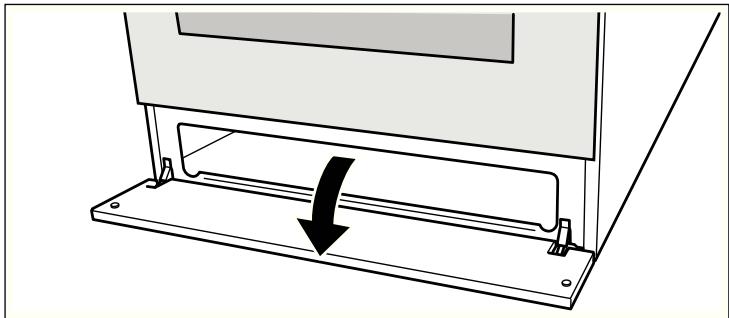

Ouvrez le compartiment de rangement en rabattant le cache. Touches de fonction Vous sélectionnez la fonction en appuyant sur la touche de fonction respective. Avec les touches + et - vous réglez la durée ou l'heure. Vous pouvez lire les valeurs réglées dans la zone d'affichage. Symbole
Réglage du moment pour l'arrêt automatique Dans ce compartiment vous pouvez ranger les accessoires de la table de cuisson ou du four.
Avant la première utilisation
Vous apprendrez ici ce que vous devez faire avant d'utiliser votre four ou votre table de cuisson pour la première fois pour préparer des mets. Avant de commencer, lisez le chapitre Consignes de sécurité. Retirez l'emballage de l'appareil et éliminez-le conformément aux réglementations en la matière.
1. Appuyez simultanément sur la touche de fonction xet y.
2. Réglez l'heure actuelle au moyen des touches de fonction +
L'heure sera validée après quelques secondes.
Chauffe à vide du four
Nettoyez le compartiment de cuisson à l'eau chaude additionnée de produit à vaisselle. Remettez les grilles en place.
Nettoyage des chapeaux et couronnes de brûleurs
Voici comment procéder :
% 1. Nettoyez l'extérieur de l'appareil avec un chiffon doux
2. Si les grilles sont déjà disposées à l'intérieur, retirez-les.
3. Nettoyez le compartiment de cuisson à l'eau tiède
additionnée de produit à vaisselle.
Chauffe à vide du four
Pour éliminer l'odeur du neuf, laissez chauffer le four à vide, la porte fermée.

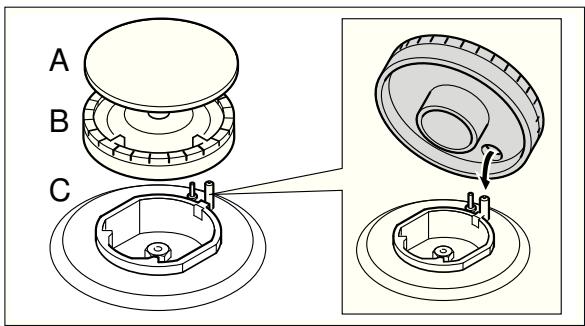

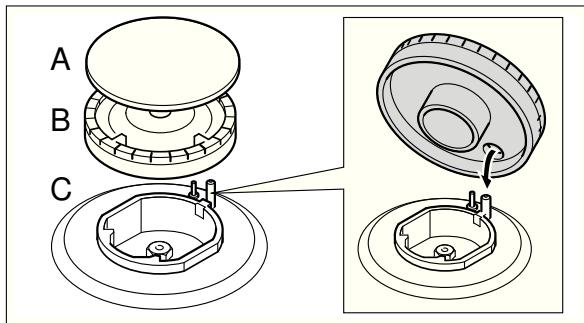

1. Nettoyez les chapeaux (A) et couronnes (B) des brûleurs à
l'eau et au produit vaisselle.
3. Posez la couronne de brûleur (B) respective sur le foyer (C). 4. Posez le chapeau du brûleur (A) exactement sur la
Nettoyer les accessoires
Avant d'utiliser les accessoires, nettoyez-les soigneusement avec de l'eau additionnée de produit à vaisselle et une lavette.
1. Réglez le sélecteur des fonctions sur le mode de
fonctionnement Convection naturelle.
2. Réglez le thermostat sur la température maximale.
3. Eteignez le four au bout de 40 minutes.
Voici comment utiliser la table de cuisson
En cas d'appareils avec un couvercle, respectez que les foyers doivent uniquement être allumés le couvercle ouvert.
Utilisation des foyers gaz
Veillez à ce que le chapeau du brûleur soit toujours parfaitement placé sur la couronne. Les fentes de la couronne de brûleur ne doivent pas être obstruées. Toutes les pièces doivent être sèches. Veillez à ce qu'il n'y ait pas de courant d'air direct au foyer, engendré par une installation d'air conditionné, un ventilateur ou similaire.
Tournez la manette de commande du foyer désiré sur la position Ú
Si la flamme s'éteint de nouveau
Allumage des brûleurs
1. Appuyez sur la manette de commande du foyer désiré et
tournez-la sur la position ˜.
Le brûleur s'allume.
2. Maintenez la manette enfoncée pendant quelques secondes
le temps que la flamme se stabilise.
3. Réglez la puissance désirée.
Placez la manette de commande sur la position Arrêt. Attendez une minute et répétez les étapes 1 à 3.
: Risque d'incendie !
Lorsqu'il est impossible d'allumer le brûleur En cas de panne de courant ou si les électrodes d'allumage sont humides, vous pouvez allumer les brûleurs avec un allume-gaz ou une allumette.
Voici comment utiliser le four
Vous avez la possibilité d'effectuer différents réglages de votre four. Vous pouvez piloter le four par l'horloge électronique.
Allumer et éteindre le four
Modes de fonctionnement
Mode de fonction- Utilisation nement
% Convection naturelle
Pour des portions individuelles ou de petites quantités de steaks, saucisses, poisson et de toast.
( Gril grande surface Pour plusieurs steaks, saucisses,
7 Gril air pulsé 2 Convection natu- Pour des gâteaux garnis très juteux.
relle & chaleur tournante
< Chaleur tournante Pour des gâteaux, pizzas et pâtisseries sur deux niveaux, pour le rôtissage et la déshydratation.
1. Réglez le sélecteur des fonctions sur le mode de
fonctionnement désiré.
2. Réglez le thermostat sur la température désirée.
Le voyant lumineux est allumé lorsque le four chauffe. Il s'éteint pendant les coupures de chauffe. Éteindre le four
1. Réglez le sélecteur des fonctions sur la position Ú.
2. Réglez le thermostat sur la position Ú.
Voici comment utiliser votre horloge électronique
Vous pouvez réglez l'horloge électronique avec une main. Après avoir appuyé sur la touche de fonction respective, régler l'heure ou la durée avec les touches + et -. La valeur réglée est validée.
Réglage de la minuterie automatique
Vous pouvez modifier ou effacer vos réglages aussi pendant le fonctionnement et annuler ainsi le processus.
1. Appuyez sur la touche de fonction respective.
Le symbole respectif s'allume.
2. Modifiez vos réglages au moyen des touches + et -.
Effacer les réglages
1. Appuyez sur la touche de fonction respective.
Le symbole respectif s'allume.
2. Appuyez sur la touche - , jusqu'à ce que 0⋅00 apparaisse
dans la zone d'affichage.
3. Si la minuterie automatique était en service : éteignez le four.
Au moyen de l'horloge électronique, vous pouvez programmer l'arrêt ou la mise en marche et l'arrêt automatiques du four.
Réglage de la durée de la période de service fonctionnement désiré.
2. Réglez le thermostat sur la température désirée.
Le four se met en marche.
3. Appuyez sur la touche de fonction x .
4. Réglez la durée de la période de service au moyen des
Le four se met en marche et le symbole A et l'heure actuelle apparaissent dans la zone d'affichage.
La durée de la période de service est écoulée
Un signal retentit et le symbole x et l'heure actuelle apparaissent dans la zone d'affichage.
Réglage du signal sonore
Vous pouvez choisir entre 3 tonalités quand aucun programme n'est en marche.
Pour arrêter le signal prématurément, appuyez sur une des touches de fonction.
Appuyez plusieurs fois sur la touche -, jusqu'à la tonalité désirée.
Mise en marche et arrêt automatiques
La tonalité est validée.
La cuisson ou le rôtissage pour la durée réglée commence à un moment ultérieur que vous avez sélectionné.
Réglage de l'horloge électronique
Réglage de la durée de la période de service
Après le raccordement électrique de l'appareil ou après une panne de courant, trois zéros apparaissent dans l'affichage.
1. Réglez le sélecteur des fonctions sur le mode de
2. Réglez le thermostat sur la température désirée.
Vous ne pouvez régler l'heure que si aucune autre fonction n'est en marche.
3. Appuyez sur la touche de fonction x .
1. Appuyez simultanément sur la touche de fonction xet y.
2. Réglez l'heure actuelle au moyen des touches de fonction +
Réglage de la minuterie
Le minuteur fonctionne comme un compte à rebours et émet un signal sonore une fois la durée réglée écoulée. Le minuteur n'a pas d'influence sur les fonctions du four. Réglage de la durée
1. Appuyez sur la touche Q.
2. Réglez la durée au moyen des touches de fonction + et -.
Le symbole Qs'affiche dans la visualisation.
3. Pour afficher la durée restante dans la visualisation, appuyez
Une fois la durée écoulée, un signal sonore retentit.
fonctionnement désiré.
touches + et -. Le four se met en marche et le symbole A et l'heure actuelle apparaissent dans la zone d'affichage.
Réglage de la fin de la période de service
1. Appuyez sur la touche y.
La somme de l'heure actuelle et de la durée de la période de service est affichée dans la zone d'affichage.
2. Maintenez la touche y appuyée et modifiez la fin de la
période de service au moyen des touches + et -.
Le four se met hors service et démarre plus tard automatiquement. Le symbole A et l'heure actuelle apparaissent dans la zone d'affichage.
La durée de la période de service est écoulée
Un signal retentit et le symbole x et l'heure actuelle apparaissent dans la zone d'affichage.
Le four s'éteint. Pour arrêter le signal prématurément, appuyez sur une des touches de fonction.
Entretien et nettoyage
Si vous entretenez et nettoyez soigneusement votre four il gardera longtemps l'aspect du neuf et restera opérationnel. Nous vous expliquons ici comment entretenir et nettoyer correctement votre four.
■ Les légères variations de couleur apparaissant sur la façade du four sont dues aux différents matériaux tels que le verre, le plastique et le métal.
■ Aluminium et plastique
Eau chaude additionnée de produit à
Table de cuisson gaz et porte-casse- vaisselle. role Utiliser peu d'eau, elle ne doit pas parvenir à l'intérieur de l'appareil par les pièces inférieures des brûleurs. Enlever immédiatement les aliments débordés et les résidus alimentaires. Vous pouvez enlever le porte-casserole. Ne lavez pas les porte-casseroles au lave-vaisselle. Brûleur Foyer
Enlever les couronnes de brûleur et les chapeaux, les nettoyer à l'eau additionnée de produit à vaisselle.
Les becs des gicleurs doivent toujours être dégagés. Bougies d'allumage : petite brosse souple. Les brûleurs fonctionnent uniquement si les bougies d'allumage sont propres. Sécher soigneusement toutes les pièces. En les remettant en place, veiller à leur position exacte. Les chapeaux de brûleur sont émaillés noirs. La couleur change au fil du temps. Cela n'influe en rien sur le fonctionnement. Ne pas laver les chapeaux de brûleur au lave-vaisselle.
être appliqué de façon précise. Après le nettoyage, laisser le compartiment de cuisson ouvert, afin qu'il sèche.
Surfaces autonettoyantes (surface rugueuse)
Respectez les indications dans le chapitre : Surfaces autonettoyantes
Nettoyant pour vitres : Nettoyer avec un chiffon doux. Ne pas utiliser de racloir à verre.
Afin de ne pas endommager les différentes surfaces par des nettoyants inappropriés, veuillez respecter les indications suivantes. N'utilisez pas pour la table de cuisson ■
des produits à vaisselle non dilués ou des nettoyants pour lave-vaisselle
Nettoyer avec une lavette.
Eau chaude additionnée de produit à vaisselle :
Nettoyer avec une lavette. Ne pas récurer.
Eau chaude additionnée de produit à vaisselle :
Mettre à tremper et nettoyer avec une lavette ou une brosse.
gauche et à droite. La refermer un peu plus et la retirer.
Eau chaude additionnée de produit à vaisselle :
Mettre à tremper et nettoyer avec une lavette ou une brosse.
Panneaux catalytiques du compartiment de cuisson
Les panneaux catalytiques du compartiment de cuisson sont revêtus d'un émail autonettoyant. Les parois se nettoient automatiquement pendant le fonctionnement du four. Les projections plus importantes disparaissent parfois seulement au bout de plusieurs utilisations du four.
Accrocher la porte de l'appareil
1. Lorsque vous accrochez la porte du four, veillez à ce que
Surfaces autonettoyantes
Les parois latérales possèdent un revêtement catalytique. Ne nettoyez jamais ces surfaces avec un produit de nettoyage pour four. Une légère décoloration du revêtement en émail n'a aucune influence sur l'autonettoyage.
l'encoche en bas aux charnières s'enclenche dans la fente.
2. Abaisser les deux leviers de verrouillage à gauche et à droite
et fermer la porte du four.
Décrocher et accrocher la porte de l'appareil
Pour faciliter le nettoyage, vous pouvez décrocher la porte de l'appareil. Décrocher la porte de l'appareil
: Risque de blessure !

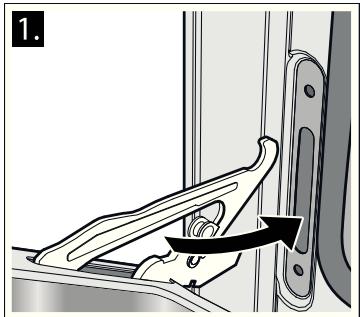

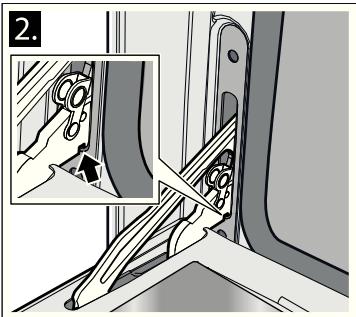

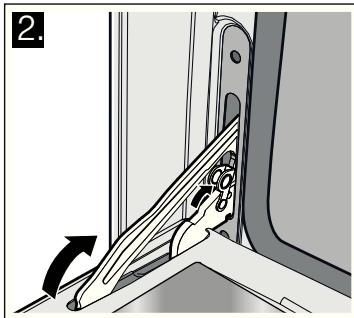

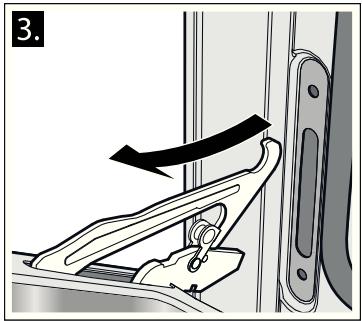

Si les charnières ne sont pas bloquées, elles peuvent se fermer violemment. Veillez à ce que les leviers de verrouillage soient complètement relevés lorsque vous décrochez la porte du four.

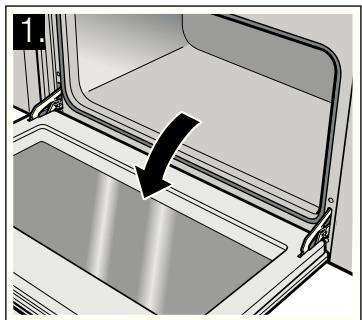

1. Ouvrir complètement la porte du four.
2. Relever les deux leviers de verrouillage à gauche et à droite.
Lorsque les leviers de verrouillage sont relevés, veillez à ne pas fermer la porte du four. Cela risque de tordre les charnières et d'endommager l'émail.
Il se peut qu'une petite panne gêne le bon fonctionnement de votre appareil. Avant d'appeler le service après-vente, consultez le tableau. Vous pouvez éventuellement remédier vous-même au dérangement.
: Risque de blessure !
Si la porte du four tombe par inadvertance ou une charnière se ferme, ne pas mettre la main dans la charnière. Appelez le service aprèsvente.
: Risque de blessure !
Des réparations inexpertes peuvent causer des dangers considérables. Les réparations de l'appareil doivent uniquement être effectuées par un spécialiste. En cas de réparation, appeler le service après-vente.
Tableau de dérangements
Vérifiez si la lumière dans la cuisine s'allume.
Lampe du four défectueuse
Remplacez la lampe du four. (Voir paragraphe
"Remplacement de la lampe du four")
L'éclairage du four est en panne.
La flamme (four) ne sort pas de tous les orifices.
Le brûleur doit être nettoyé par un spécialiste.
Pas possible ; aucune influence sur le fonctionnement.
C'est un phénomène normal dû à la différence de température.

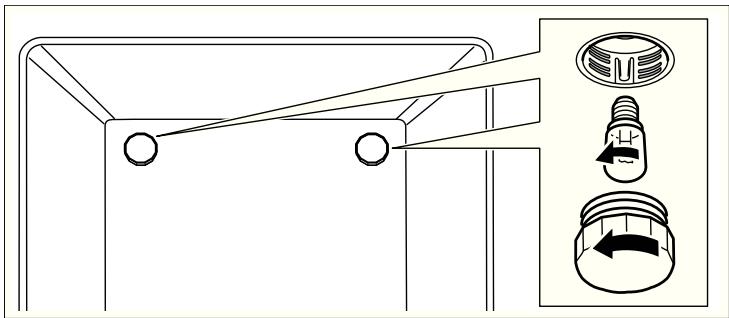

Changer la lampe du four
6. Revissez le cache en verre de la lampe du four.
Si la lampe du four ne fonctionne pas, vous devez la changer.
Des ampoules de rechange résistantes aux températures élevées sont en vente au service après-vente ou dans le commerce spécialisé. Veuillez indiquer les numéros E et FD de votre appareil. N'utilisez pas d'autres ampoules.
7. Retirez le torchon à vaisselle et réarmer le fusible ou
1. Coupez le fusible ou retirez la fiche secteur.
2. Ouvrez la porte de l'appareil. 3. Etalez un torchon à vaisselle dans le compartiment de
cuisson froid pour éviter tout dommage.
4. Dévissez le cache en verre de la lampe défectueuse du four
à l'intérieur du compartiment de cuisson en le tournant à gauche.
reconnectez la fiche secteur.
Appuyez sur la touche de fonction de l'éclairage du four jusqu'à ce qu'elle s'enclenche, afin de vérifier si l'éclairage du four fonctionne.
Si votre appareil a besoin d'être réparé, notre service aprèsvente se tient à votre disposition. Vous trouverez dans l'annuaire téléphonique l'adresse et le numéro de téléphone du service après-vente le plus proche. Les centres de service après-vente indiqués vous renseigneront également volontiers sur le service aprèsvente le plus proche de votre domicile. Numéros de produit E et de
fabrication FD Si vous contactez notre service aprèsvente, veuillez indiquer le numéro de produit E et le numéro de fabrication FD de votre appareil. La plaque signalétique avec les numéros est située à la face intérieure du volet du compartiment de rangement. Pour éviter d'avoir à les rechercher en cas de panne, vous pouvez reporter ces données ci-dessous.
5. Remplacez la lampe du four par un type d'ampoule identique.
Économiser de l'énergie dans le four
Préchauffez le four seulement si cela est indiqué dans la recette ou dans les tableaux de la notice d'utilisation.
électriques et électroniques DEEE). La directive spécifie le cadre pour une reprise et un recyclage des appareils usagés applicable au niveau européen.
NOTICE DE MONTAGE Consignes de sécurité
Lire attentivement cette notice et la conserver soigneusement. La sécurité lors de l'utilisation est seulement garantie si l'installation a été effectuée correctement selon cette notice de montage. Seul un spécialiste agréé est habilité à raccorder l'appareil. Pour la modification à un autre type de gaz, appeler le service après-vente. L'installateur est seul responsable en cas de dommages ou de dysfonctionnements dus à un montage ou une installation non conforme. Pour l'installation, respecter les prescriptions de construction actuellement en vigueur et les prescriptions des fournisseurs locaux d'électricité et de gaz (p.ex. en Allemagne : DVGWTRGI/TRGF ; Autriche : ÖVGW-TR).
Avant toute intervention sur l'appareil, couper l'alimentation
électrique et l'arrivée du gaz. Les indications figurant sur la plaque signalétique concernant la tension, le type de gaz et la pression de gaz doivent correspondre aux conditions locales de raccordement. Les appareils électriques doivent toujours être mis à la terre. Si une hotte doit être installée, il convient de respecter pour cela la notice de montage correspondante. Respectez également la distance minimale de 750 mm vers la table de cuisson. Ne pas installer cet appareil sur des bateaux ou dans des véhicules.
Avant l'installation
Cette notice est destinée à plusieurs modèles. Des variations de détails sont possibles selon le modèle. Respectez les indications suivantes pour l'appareil ainsi que les directives en matière d'entrée et de sortie d'air.
Dimensions de l'appareil

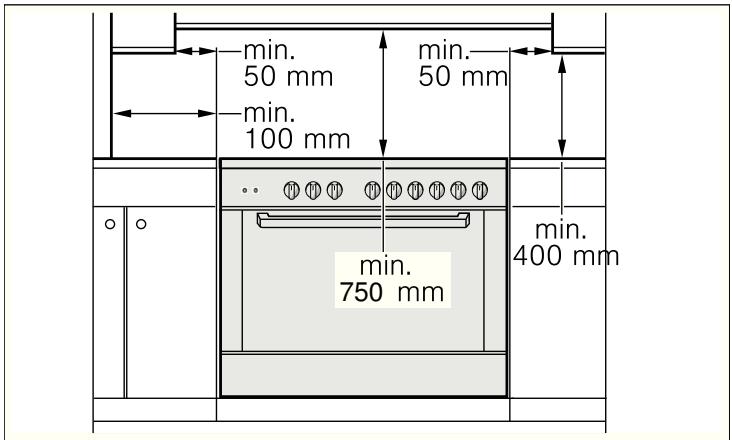

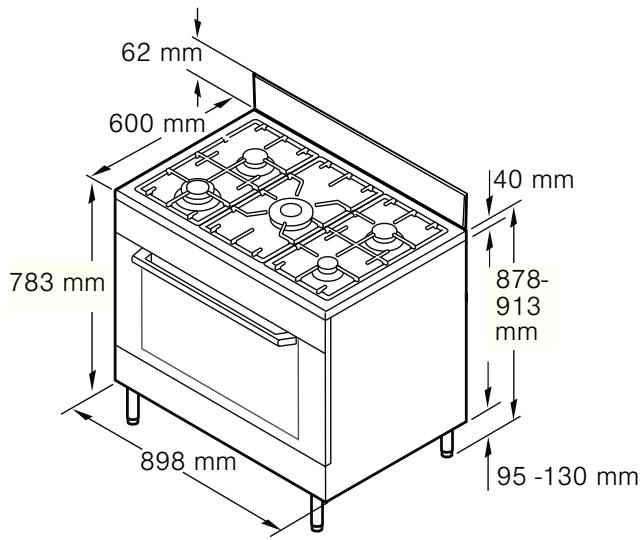

Respectez les dimensions indiquées.
Dans ce chapitre, vous trouverez des informations sur
les classes d'appareil
La plaque signalétique est située à la face intérieure du volet du compartiment de rangement.
N° E Les valeurs de réglage sont indiquées sur un autocollant sur l'emballage de l'appareil.
Type de gaz / Pression de gaz
Inscrivez dans le tableau ci-dessous le numéro de produit (N°
E), le numéro de fabrication (FD), les réglages usines pour le type de gaz / la pression de gaz et le type de gaz
Notez que le débit d'air nécessaire pour la combustion ne doit pas être inférieur à 2 m³ par puissance kW (voir la puissance totale kW indiquée sur la plaque signalétique).
Pour les appareils d'une puissance totale jusqu'à 11 kW, il suffit que la pièce d'installation présente un volume de plus de 20 m³ et possède au moins une porte vers l'extérieur ou une fenêtre qui peut être ouverte.
Remarque : Dans certains pays, les spécifications concernant le volume minimal sont différentes. Renseignez-vous auprès de votre service après-vente.
Cet appareil est toujours livré avec un jeu de pieds réglables et, selon le modèle, avec une protection anti-éclaboussures. L'appareil peut également être utilisé sans protection antiéclaboussures. 1. Retirez toutes les pièces qui ne sont pas fixes, notamment
Montage de la protection anti-éclaboussures

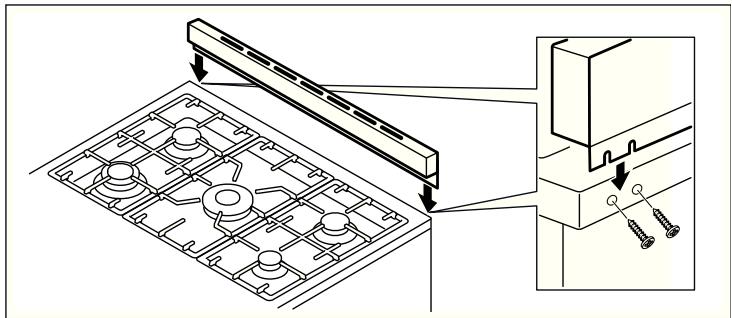

1. Enlevez l'emballage et le film protecteur de la protection anti-
2. Desserrez les 4 vis à l'arrière de l'appareil.

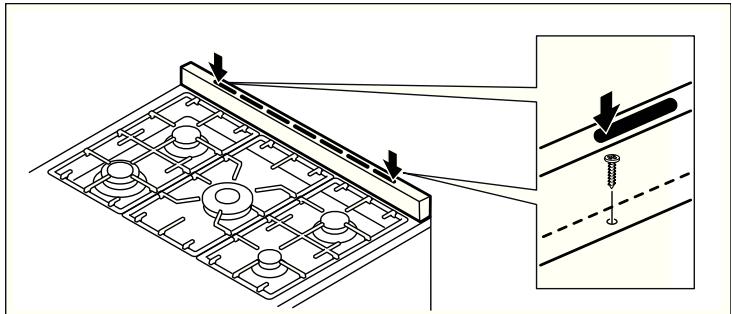

3. Posez la protection anti-éclaboussures sur les vis avec les
rainures prévues à cet effet.
les porte-casseroles et les brûleurs.
2. Retirez les accessoires du four.

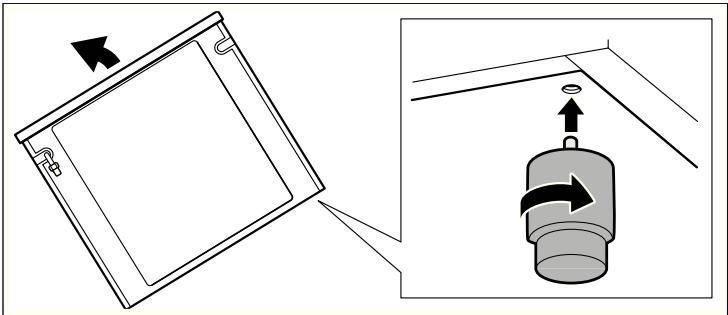

3. Levez l'appareil d'un côté et basculez-le. 4. Vissez les pieds de réglage dans les alésages situés sur le
dessous de l'appareil. Si par la suite vous devez tirer l'appareil, vissez complètement les pieds de réglage.
4. Introduisez par le haut les 2 vis fournies dans les trous
prévus à cet effet dans la protection anti-éclaboussures.
5. Ne procédez à la mise à niveau définitive de l'appareil
qu'après l'achèvement du raccordement électrique et au gaz ainsi que de tous les travaux d'installation.
5. Serrez toutes les vis.
Seul un spécialiste agréé est habilité à raccorder l'appareil. Il doit appliquer les réglementations du fournisseur d'électricité régional.
Assurez-vous que le réseau électrique est correctement mis à la terre et que le système de protection et de câbles ainsi que de conduites dans le bâtiment supporte la charge de l'appareil.
Câble de raccordement sans fiche avec terre
Il est recommandé d'adapter le circuit électrique pour l'appareil
à 16 A. Lorsque vous installez le câble, veillez à ce que : ■
le câble ne soit pas coincé ou écrasé.
L'appareil répond à la classe de protection 1 et doit uniquement être utilisé avec une prise de terre.
L'appareil doit être mis hors tension pour tous les travaux de montage.
L'encastrement doit garantir la protection contre les contacts accidentels.
Un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au moins 3 mm doit être présent dans l'installation.
Identifier le conducteur de phase et le conducteur neutre dans la prise de raccordement. L'appareil risque d'être endommagé en cas de raccordement incorrect. Raccordement sur une tension nominale de 220240V. Raccorder les fils du câble de raccordement au secteur conformément au code de couleurs : vert-jaune = mise à la terre <, bleu = neutre, marron = phase (conducteur extérieur). GB, IE, NZ, IL, DK et AU Raccordement fixe uniquement. Câble de raccordement avec fiche avec terre L'appareil peut aussi être raccordé au moyen de la fiche avec terre jointe à l'appareil sur une prise avec terre installée de façon réglementaire. Celle-ci doit être accessible après l'encastrement. Si cela n'est pas le cas, utiliser du côté secteur un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au moins 3 mm.
Le raccordement au gaz de l'appareil doit être conforme aux réglementations actuelles en vigueur. Avant d'installer l'appareil, vérifiez si les conditions locales (type de gaz et pression de gaz) sont compatibles avec les réglages de l'appareil. Les conditions de réglage de l'appareil figurent sur la plaque signalétique. Le raccordement des conduites de gaz ainsi que les joints doivent être réalisés par un spécialiste agréé conformément aux normes actuelles en vigueur.
Raccord de gaz de l'appareil
Raccordement du gaz naturel

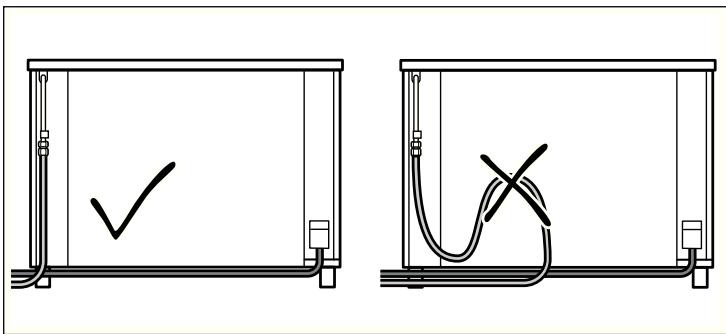

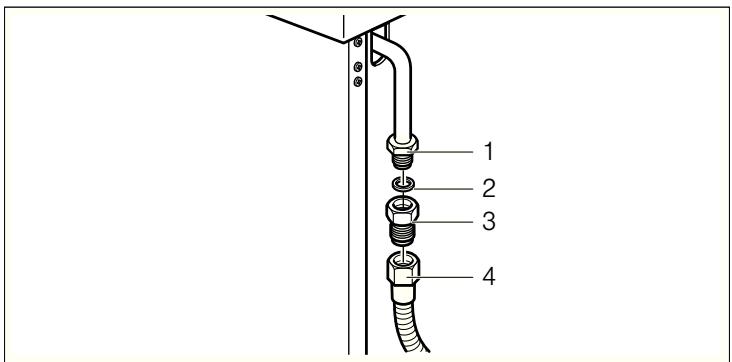

Utilisez exclusivement des conduites de raccordement ou des tuyaux flexibles qui répondent aux prescriptions en vigueur et qui sont agréés pour cet usage. 1. Vissez l'adaptateur (3) et le joint (2) au raccord de gaz (1). 2. Retenez l'adaptateur (3) avec une clé et vissez la pièce de
raccordement à une conduite de raccordement rigide (4) ou
à un tuyau de gaz souple.
Le raccord de gaz (EN ISO 228 G1/2) se situe à gauche à l'arrière de l'appareil. L'appareil est livré avec les raccords suivants :
Coude EN ISO 228 G1/2 - EN 10226 R1/2 (avec joint plat)
37mbar) est joint à l'appareil.
Contrôlez l'étanchéité des raccordements avec une solution savonneuse après avoir raccordé la conduite de gaz.
Mettez l'appareil en service en procédant selon la notice d'utilisation. Allumez tous les brûleurs et vérifiez la stabilité des flammes lors d'un réglage à une grande et à un faible hauteur.
Changement du type de gaz
Si l'appareil n'est pas déjà réglé pour le type de gaz à disposition, il est nécessaire de l'adapter. Cette adaptation doit être effectuée par un spécialiste agréé, conformément aux réglementations en vigueur. Le type et la pression de gaz qui ont été réglés en usine sont indiqués sur la plaque signalétique.
4. Retirez l'injecteur (D) et remplacez-le par un injecteur adapté
au nouveau type de gaz (voir section "Tableau général des injecteurs”).
La plaque signalétique est située à la face intérieure du volet du compartiment de rangement.
Remplacement des injecteurs 1. Séparez l'appareil du secteur. 2. Retirez les porte-casseroles. 3. Retirez les chapeaux de brûleur (A) et les couronnes de
brûleur (B) du foyer (C).
6. Posez la couronne de brûleur (B) respective sur le foyer (C). 7. Reposez le chapeau de brûleur (A) sur la couronne de

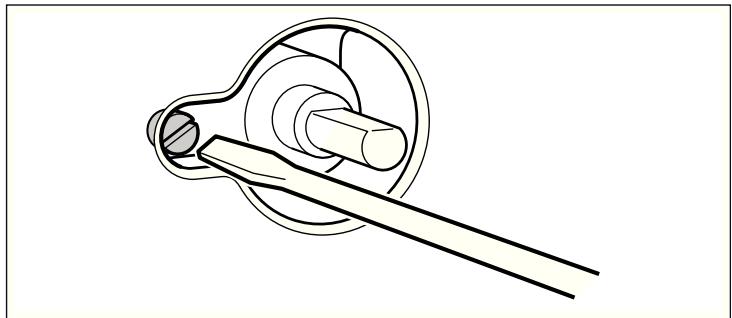

4. Réglez la vis de réglage intérieure de manière à obtenir une
Desserrez la vis de réglage pour augmenter le débit de gaz ou serrez-la pour le réduire. Assurez-vous que la flamme ne s'éteint pas lors du passage rapide du débit maximum au débit minimum, et inversement. Le réglage est optimal lorsque la petite flamme atteint une taille d'environ 3 à 4 mm.
% 2. Tournez la manette de commande du brûleur en direction de
3. Retirez la manette de commande du brûleur.
5. Refixez la manette de commande du brûleur.
Tableau général des injecteurs
Vous pouvez commander les injecteur par le service aprèsvente.
Type de gaz Gaz de ville
8 Positionnement et alignement Positionner l'appareil Lorsque vous installez l'appareil à son emplacement final, assurez-vous qu'il y a suffisamment d'espace libre pour pouvoir le nettoyer et l'entretenir en le tirant vers vous pour l'occasion. Le sol doit être ferme et stable. Le mur directement derrière l'appareil doit être dans un matériau non inflammable, tel que du carrelage. Si vous devez tirer l'appareil pendant son positionnement, veillez à ce que les pieds soient solidement vissés.
Alignez l'appareil après avoir terminé tous les travaux. Tournez pour cela les pieds de réglage.
1. Verwijder de verpakking en de beschermfolie van de
spatbescherming. los.
Du kan styra din ugn med hjälp av klockan. Du kan till exempel välja en tidpunkt då ugnen ska startas resp. stängas av.
