BRUKSANVISNING YAS-101 YAMAHA

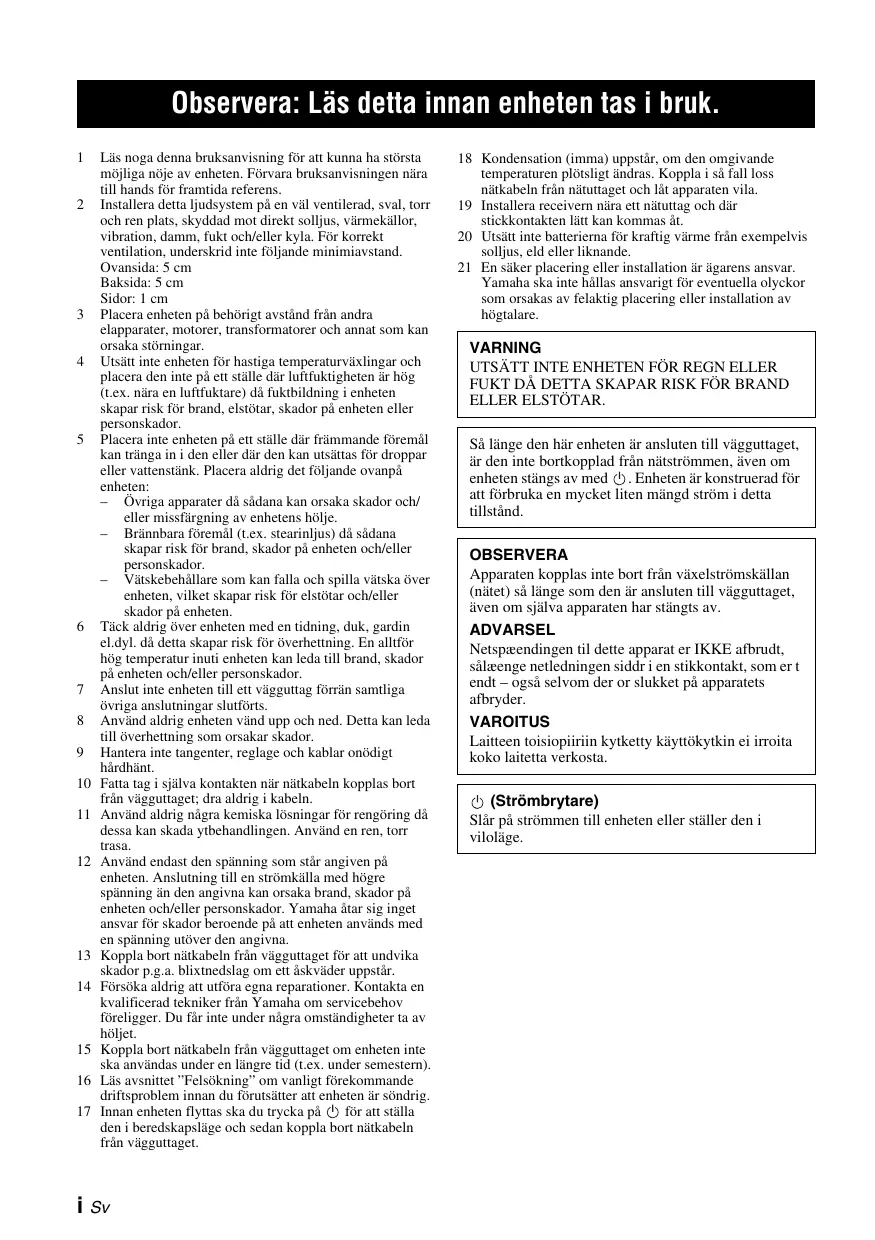

1 Läs nogaenna bruksanvisning for att kunna ha största möjliga Norway enheten. Förvara bruksanvisningen nara till hands for framtida referens.
2 Installera detta ljudsystem pa en vãl ventilerad, sval, torr och ren plats, skyddad mot direkt solljus, varmekällor, vibration, damm, fukt och/eller kyla. For korrekt ventilation, underskrid inte foljande minimiavstand. Ovansida: 5 cm Baksida: 5 cm Sidor: 1 cm
3 Placera enheten pa behorigt avstand fran andra elapparater, motorer, transformatorer och annat som kan orsaka störningar.
4 Utsatt inte enheten for hastilya temperaturvaxlingar och placera den inte p'aett stalle dar luftfuktigheten ar hog (t.ex.nara en luftfuktare)dafuktbildning i enheten skapar risk for brand, elstotar, skador pa enheten ell persokador.
5 Placera inte enheten på att stalle)där främande foremal kan tränga in i den erler darr den kan utsattas for droppar eller vattenstänk. Placera aldrig det foljande ovanp aenhenet:

• Ovriga apparenta日正式 can orsaka skador och/ eller missfargninq av ehetens hõjë.
• Brännbara foremål (t.ex. stearinljus) sä sādana skapar risk for brand, skador pa enheten och/eller personskador.
  Vatskebehallare som kan falla och spilla vatska over enheten, vilket skapar risk for elstotar och/eller skador paenhemet.

6 Tack aldrig over enheten med en tidning, duk, gardin el.dyl. da detta skapar risk for overhetting. En alltfor hog temperatur inuti enheten kan leda till brand, skador pa enheten och/eller perskador.
7 Anslut inte enchoten tillett vagguttagforran smtliga ovriga anslutninger slUTFs.
8 Använd aldrig eheten vänd up och ned. Detta kan leda till overhetting som orsakar skador.
9 Hantera inte tangenter, reglage och kablar onödig hardschnitt.
10 Fatta tag i själva kontakten nar nätkabeln kopplas bort fran vagguttaget; dra aldrig i kabeln.
11 Använd aldrig nagra kemiska lösninger für rengörning dà dessa kan skada ytbehandlingen. Använd en ren, torr trasa.
12 Använd endast den spanning som stär angiven på enheten. Anslutting till en strömköllä med högre spanningän den angivna kan orsaka brand, skador på enheten och/eller personskador. Yamaha átar sig inget ansvar für skador beroende på att enheten används med en spanning utöver den angivna.
13 Koppla bort nätkabeln frän vagguttaget for att undvika skador p.g.a. blixtnedslag om ett askvader uppstar.
14 Forsoka aldrig att utföra egna reparationer. Kontakta en kvalificerad tekniker fran Yamaha om servicebehov foreligger. Du fär inte under nagra omständigheter ta av höljet.
15 Koppla bört naktäbeln frän vagguttget od enhoven inte skna användes under en langt dire (t.ex. under semestern).
16 Läs avsnitet "Felsökning" om vanligt forekommande driftsproblem innan du forutsätter att eheten ä söndrig.
17 Innan enheten flyttas sca du trycka pa 日 for att stalla den i beredkapslage och sedan koppla bort natakeln frän vagguttaget.

18 Kondensation (imma) uppstar, om den omgivande temperaturen plottedt andras. Koppla i sa fall loss natakabeln fran natuttaget och lat apparatevila.
19 Installera receivevem näre att nuttattag och dir stckkontaknenlett kan kommasät.
20 Utsatt inte batterierna for kraftig varme fran exemplvis solljus, eld eller liknande.
21 En saker placering eller installation ar agarens ansvar.
Yamaha ska inte hallas ansvarigt for eventuella olyckor som orsaks av felaktig placering eller installation av högtalare.

WARNING

UTSÄTT INTE ENHETEN FÜR REGN ELLER FUKT DÄ DETTA SKAPAR RISK FÜR BRAND ELLER ELSTÖTAR.

Så länge den har enheten ar ansluten till vagguttaget, ar den inte bortkopplad frän nätströmmen, även om enheten stängs av med . Enheten ar konstruerad for att forbruka en mycket liters mängd ström i detta tillstand.

OBSERVERA

Apparaten kopplas inte bort frän växelströmskällan (nätet) sä länge som den ar ansluten till vagguttaget, även o smjälva apparaten har stängts av.

ADVARSEL

Slár på strömmen till encheten eller ställer den i viloläge.

INNEHÄLL

Medfoljande foremål 2

Frontpanel 2

Placering. 3

Anslutnng. 4

Användning. 6

Lyssna på ljud med dina preferenser...... 7

Ytterligare information. 8

Vad du kan gora med den har encheten

• Lyssna på surroundljud med hög kvalitet (AIR SURROUND XTREME)............ 7
• Njut av tydliga dialoger och berättarröster (Clear Voice) 7
• Behçall samma volymnivā mellan olika kanaler, program, reklamavbrott. (UniVolume) 7

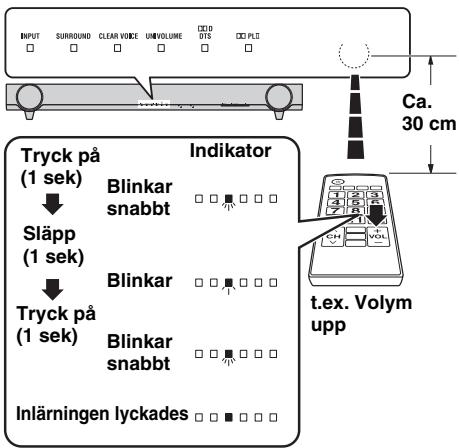

  Styra encheten fran TV:ns fjärkrkontroll (inlärning på TV:ns fjärkrkontroll) 9

Om handboken

• I den här handboken förklaras ätgårder som kan utföras både med knapparna på frontpanelen och fjärrkontrollen med fjärrkontrollen.
• anger ett användningstips. Commentarer innehälter viktig information om sakerhet och användningsinstruktioner.
• Denna handbok trycks innanprodukten tillverkas. Design och specifikationer kan anders till viss del pga. förbätringar och liknande. Ihandelse av skillnader mellan handboken ochprodukten, harprodukten foreträde.

Anmärkning angäende fjärrkontroller och batterier

• Spill inte vatten eller andra vätskor på fjarrkontrollen.

• Tappa inte fjarrkontrollen.
  Fjarrkontrollen ske inte laggas erler forvaras på foljande platser:

• hog luftfuktigkeit, som t.ex. nara ett bad

• hoga temperaturer, t.ex. nara ett varmeelement aller en kamin
  extremt lag temperatur

• mycket dammigt

• Utsatt inte entehens fjärrkontrollsensor För direkt solljus eller belysning fran t.ex. lysör av invertertype.

• Om batterierna blir gamla minskar fjarrkontrollens räckvidd betydligt. Om detta inträffar byter du till två nya batterier sà snart som möjligt.
• Använd inte gamla batterier tillsammans med nya.
• Använd inte olika typé av batterier (t.ex. alkaliska batterier och manganbatterier) tillsammans. Läs Förpackningen noggrant aftersom dessa typé av olika batterier kan ha sama form och färg.
• Förbrukade batterier kan slacka. Om batterierna har slackt, maste du kasta bort dem omedelbart. Undvik att komma i kontakt med det slackta materialet ellata det komma i kontakt med kläder och liknande. Rengör batteriutrymmet noga innan du sätter i nya batterier.
• Kasta inte bort batterier med det vanlga hushållsavfallet. Kasta bort dem enligt gällande lokala Förordninger.
• Håll batterier borta ∀n barn. Om nāgon sväljer att batteri av misstag mäste likare kontaktas omgäende.
• Om du inte tänker använda fjärrkontrollen under en langre period bör du ta ut batterierna ur den.
• De medfoljande batterierna fãr inte laddas eller oppnas.

Medföljande foremål

Innan montering och anslutting, kontrollera att du fatt alla foljande foremål.

Huvudenhet × 1

Fjarrkontroll × 1

Monteringsmall × 1

Optisk kabel × 1 (1,5 m)

Batteri × 2 (AAA, R03, UM4)

Mellanlagg × 2 (for montering pa vagg)

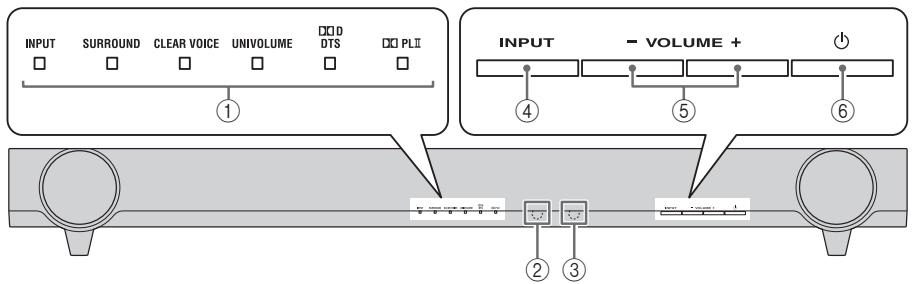

Frontpanel

① Indikatorer

Lyser och visar systemets lage.(Sd. 11)

Indikatorerna blir automatiskt morkare om encheten lamnas pasklagen i 5 sekunder utan att nagon atgard utfors. (Automisk dimmerfung)

② Fjärrkontrollsensor

Mottar infraröda signaler fran enchetens fjärrkontroll.

③ TV:ns fjarrkontrollsensor

Mottar infraröda signaler fran TV-fjärrkontrollen.

④ INPUT

Väljer en ljudkälla som du vill lyssna på. (Sed. 6)

⑤ VOLUME -/+

Kontrollerer entehens ljudvolym. (Sd. 8)

(Strom)

Startar encheten aller placer ar den i viloläge.

Placering

Installation: illustrerade exempl

Exempel 1

Exempel 2

Exempel 3

Exempel 1: Enheten under TV:n

Exempel 2: Enhet utan foter under TV:n (Sic. 9)

Exempel 3: Vaggmontering

Anmarkningar

• Ställ inte encheten på/under andere komponenter, t.ex. en BD-spelare i en stapel. Enhetens vibrationer kan orsaka systemfel och liknande i andra komponenter.
• Beroende på din installationsmiljö kan ansluttingar till externa componenter som TV eller BD-spelare góras innan encheten installereras. Vi rekommenderar att du tillfälligt ställer och arrangerar alla componenter sö att du kan fastställa vilken ätgård som det är böst du gör först.
• Vid rengöring av encheten, använd en ren, torr och mjuk trasa (t.ex. en glasögonduk).
• Vidrör inte gallret på enchetens framsida och undersida.
• Ställenheten minst 50~mm bort frän TV:n sä att TV:n inte skadas av ehetens bakpanel. Füssena på enchetens baksida kan tas bort.

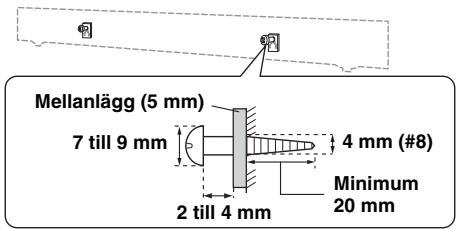

Du kan montera encheten på en vagg med hjälp av fastena på enchetens baksida.

När enheten monteras på en vagg måste allt monteringsarbete utforas av en kvalificerad hantverkare eller Återförsäljare. Kunden fär aldrig forsoka utfora detta monteringsarbete själv. Felaktig eller otillräcklig montering kan leda till att enheten ramlar ned och vidare till persorskador.

1 Fäst den medfoljande monteringsmallen på vöggen och mark monteringsmallens hal.

2 Ta bort monteringsmallen och montera skruvarna (som finns att kopa i butik) och de medfoljande mellanlaggen vid markeringarna.

3 Hang upp encheten pa skruvarna med hjalp av fastena pa enchetens baksida.

Anmärkningar

• Montera inte encheten på en vagg tillverkad av svaga material, t.ex. gips eller faner. Det kan leda till att encheten ramlar ned.
• AnvändCOMMersiellt tillgangliga skruvar som klarar installationens vikt.
• Se till att du anvander skruvar av angiven typ när du monterar encheten. Användinger av annat material, tex. korta skruvar, spikeder ull dubelhäftende tejp kan leda till att encheten ramlar ned.
• Vid anslutning av encheten fær du kablarna på en plats dar de inte kan lossna. Om din fot eller hand fastnar i en lös sladd kan encheten ramla ned.
• Efter anslutting av encheten kontrollerar du att den sitter fast ordentigt. Yamaha ansvarar inte for eventuella olyckor orsakade av felaktiga installationer.

Anslutting

• Anslut inte strömkabeln forrän alla anslutningar ar klara.
• Använd inte überdrivet vindarily du sätter i kontakten. Det kan skada kontakten och/eller uttaget.

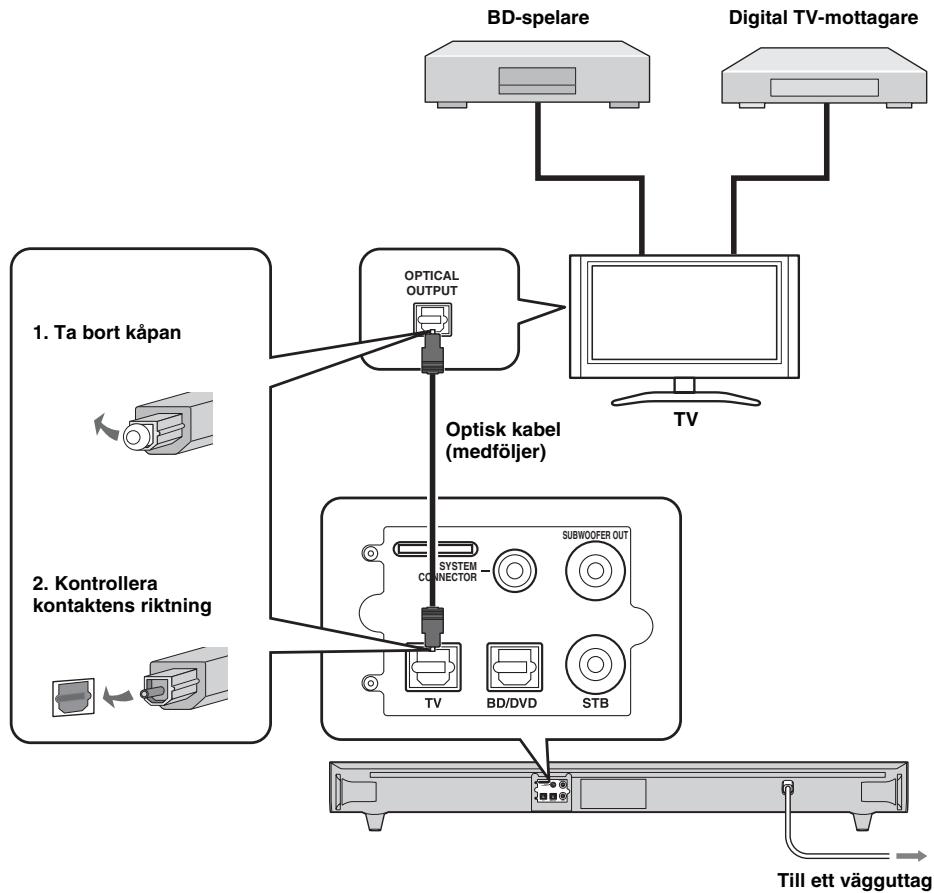

Ansluta en TV

Enheten spelar upp ljudutsignalen fran TV:n.

Anslut komponenter som BD-spelare eller liknande till TV:n Först och kontrollera att de fungerar som de ska innan du ansluter encheten. Se handböckerna for TV:n och BD-spelaren eller liknande for mer information.

After detta ansluter du encheten till TV:n enligt bilden nedan.

Stalla in TV:n

När anslutningarna ár klara ställer du in TV:n som nedan innan användning.

• Ställ in TV:ns volym på lagsta möjiga.
• Om det behövs stänger du av ljudutgangen for TV:ns inbyggda högtalare.

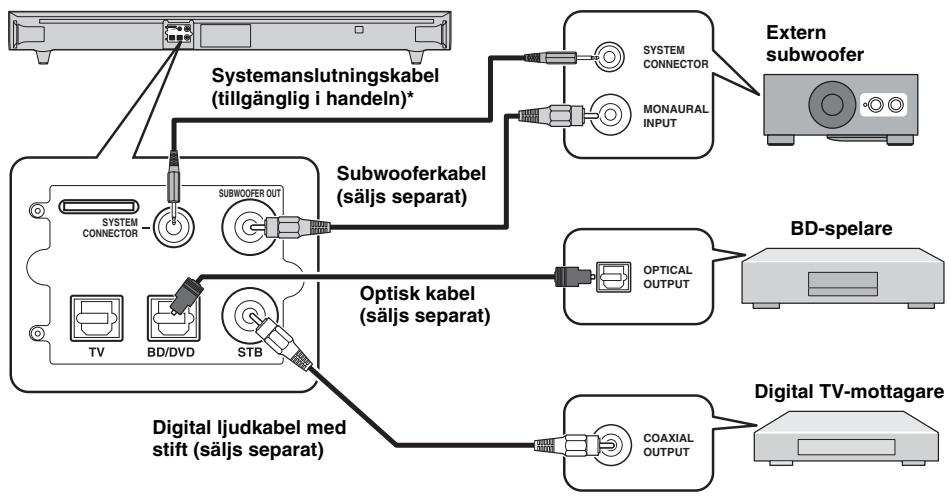

Alternative anslutinating

Anslut ingångskomponenterna (BD-spelare, digital TV-mottagare etc) till encheten direkt i följande fall.

• När encheten inte spelar upp ludet från de komponenter som är anslutna till TV:n (Sid. 4).
• När TV:n inte har ljudingångar for anslutning av componententer, t.ex. BD-spelare etc.

Se "Anvanda en extern subwoofer" (Sd. 8) for mer information om hur du anvander en extern subwoofer och motsvarande inställninger for encheten.

• Om du ansluter en extern Yamaha-subwoofer anvander du den kabel som medfoljer subwoofern sä kan eheten och subwooern slås på och stängas av samtidigt.

Användning

När du är klär med alla kabelansluttingar och forberedelserna För fjärrkontrollen, följer du anvisningarna nedan För att starta grundläggande upspelning.

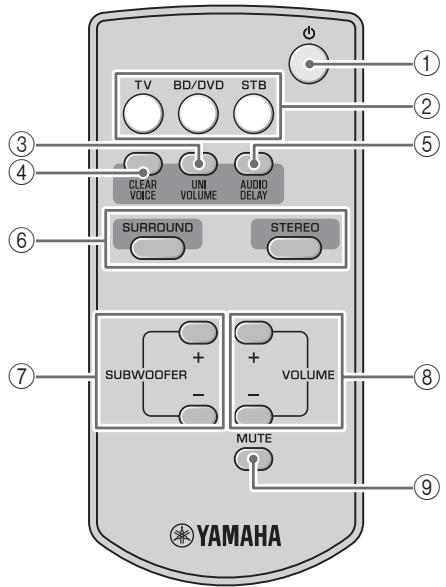

Fjarrkontroll

① (Ström): Startar encheten eller placerar den i viloläge.
② Ingangsknapper: Valjer en ljudkalla som du vill lyssna pa.
③ UNIVOLUME: Aktiverar eller avaktiverar UniVolume-lige. (Sd. 7)
④ CLEAR VOICE: Aktiverar eller avaktiverar Clear Voice-laget. (18) Sid. 7
⑤ AUDIO DELAY: Aktiverar eller avaktiverar laget für justering av ljudfördröjning. (19) Sid. 8)
⑥ SURROUND/STEREO: Växla mellan surround- och stereoläge. (F.Sid. 7)
⑦ SUBWOOFER +/-: Justera subwooervolymen. (33) Sid. 8)
⑧ VOLUME + / - : Justera polymen. (Sd. 8)
⑨ MUTE: Stänger av/slår på ljudet. (Sed. 8)

Installerabatterierna

Innan du installerar batterier erer anvander fjarrkontrollen maste du ha last sakerhetsforeskrifterna for fjarrkontrollen och batterierna i "Anmärkning angäende fjarrkontroller och batterier" (E S. Sid. 1).

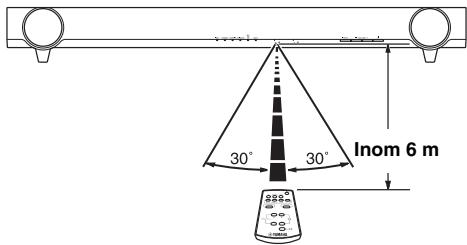

Räckvidd

Använd fjärrkontrollen inom 6m frän huvudenheten och rikta den mot fjärrkontrollensorn.

Grundläggande upspelning

1 Sla pa TV:n.
2 Tryck på TV-knappen for att växla enchetens ingäng till "TV".

Enheten spelar upp TV-ljudet.

INPUT-indikatorn tänds med grönt sken.

(Sid. 11)

3 Växla ingången for TV:n om du använder komponenter som en BD-spelare.

När du spelar upp komponenter som en BD-spelare ansluten till enhetens ljudingång.
1 Växla videoingången på TV:n till videokällan, t.ex. en BD-spelare.
2 Tryck på BD/DVD-ller STB-knappen for att växla enhetens ingång.

Färgen på INPUT-indikatorn beror på den valda ingången. (Sid. 11)
3 Starta upppelningen.

For information om den externa componenten, se Produktens braksanvisning.

Lyssna på ljud medina preferenser

Växla mellan stereo- och surroundljud

Uppspelning med surroundljud: Du kan fä en realistisk ljudeffekt med Yamahas exklusiva AIR SURROUND XTREME.

Uppspelning med stereoljud: Ett utokat ljud fas med 2-kanals kallor.

Surround	Stereo
SURROUND GRON	STEREO Lyser inte

Automatisk volymnivåjustering (UniVolume)

När du tittar på TV kan du kompensera für stora volymskillnader på att det blir lättare att höra ljudet i följande fall.

När du byter kanal
- När att TV-program går over till reklam
- När att program slutar och att annat börjar

Pa/Av

UNIVOLUME
Grön

Hör commentator erller dialog frän TV:ntydligare (Clear Voice)

Den har Funktionen gör dialogen i filmer, TV-serier aller andra program lättare att Höhe.

På/Av

CLEAR VOICE
Gron

Justera volymen

Justera ljudvolymen genom att trycka pa VOLUME + / -

Färgen på DDT-indikatornändras beroende på det justerbara intervallet. Grönt anger en lagre volymniva, orange en medelhög niva och rötten högre niva.

Anmarkning

Lagg marke till att nar DDS-DTS-indikatorn ar r od, ar volymen installdp en Hogre niva. For Hogt ljud kan skada din horsel eller stora andra.

Du kan tillfälligtvis stenga av ljudet helt genom att trycka på MUTE.

Du kan satta på ljudet igen genom att trycka på MUTE igen eller trycka på VOLUME +/-

Justera subwoofernivan

Justera basnivån genom att trycka på SUBWOOFER +/-.

Färgen på DOD DTS-indikatorn ändras beroende på basnivån. Grönt anger en negativ niva, orange en standardniva (standardvärdet År 0) och rött en positiv niva.

Ljudfördröjningskontroll

Du kan anvanda den hare Funktionen for att fordroja ljudet sa att det synkroniseras med en slapande videobild.

1 Häll ned AUDIO DELAY i minst 3 sekunder for att öppna justeringsläget.

Blinkar gront (Sid. 11)

2 Justera fordrojningstiden genom att trycka på SUBWOOFER +/-. (+ ökar fordrojningstiden)

Gor fordrojningstiden langre

Gör fordröjningstiden kortare

Färgen på DDTD LTS-indikatornändras beroende på det justerbara intervallet. Gront anger en kortare fordröjningsid, orang en medelfördrojning och rott en langre fordrojning.

3 Tryck på AUDIO DELAY För att avsluta justeringslåget.

Justeringslåget avbryts om,enheten lammas i 20 sekunder utan att någon Åtgård utförs.

Ytterligare information

Anvanda en extern subwoofer

Även om,enheten har en inbyggd subwoofer kan du anecd an extern aktiv subwoofer after eget tycke och smak.Se"Alternative anslutninger" (SId.5).

1 Ställ encheten i viloläge.
2 Häll ned VOLUME -knappen och ⑦ - knappen samtidigt på huvudenheten och slapp sedan ⑦ -knappen Först och sedan VOLUME -knappen.

Den har enheten slas på när du växlar mellan den inbyggda subwoofern och den externa subwoofern. SURROUND-indikatorn tänds som i följande bild. Kontrollera att inställningen ar korrekt. (Sic 11)

	Inbyggd subwoofer	Extern subwoofer
SURROUND-indikatorn (i 2 sekunder after att,enheten slagits)på)	SURROUND Grön	SURROUND Lyser inte

• Standardinstallningen ar upspelning av den inbyggda subwoofern.
• Du kan kontrollera den aktuella inställingen genom att slå på encheten igen från standbyläge.

Anmarkning

Du kan inte anvanda den inbyggda subwoofern och den externa subwoofern samtidigt.

Svarigheter att styra是从 TV:ns fjarrkontroll (med encheten under TV:n)

Styrning med TV:ns fjärrkontroll kan vara problematisk om,enheten döljer TV:ns sensor när den ar placerad under TV:n.Testa de två losningarna nedan och se om det atgårdar problemet.

① Flytta encheten i alla riktninger.

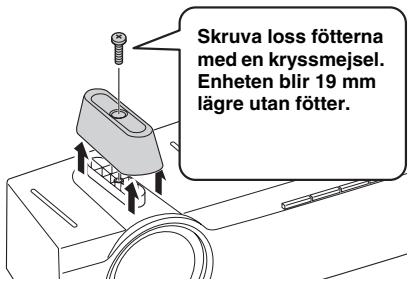

② Ta bort fötterna für att sänka enchetens Höjd.

Anmarkning

Behäll fötterna och skruvarna på en saker plats För framtida användning.

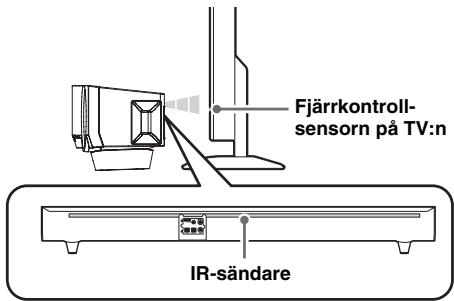

Anvanda TV-fjärrkontrollensignalöverfüringsfunktion

Om du inte kan lösä problemet med förslagen ovan, foljer du proceduren nedan och använder TV-fjarrkontrollens signalöverföringsfungtion, som skickar TV-fjarrkontrollens signal som tas emot på entehetens framsida vidare till TV:ns fjarrkontrollensor genom IR-sändaren på entehetens baksida.

1 Ställ,enheteniviloläge.

2 Häll ned VOLUME +-knappen och -knappen samtidigt på huvudenheten och slapp sedan -knappen Först och sedan VOLUME +-knappen.

Enheten slås på narr du växlar TV-fjärrkontrollens signalöverforingsfunktion på/av.

CLEAR VOICE-indikatorn tänds som i följende bild. Kontrolera att inställningen ar korrekt. (35) Sid. 11)

	På	Av
CLEAR VOICE-indikatorn (i 2 sekunder after att enthenen slagits på)	CLEAR VOICE □ Lyser inte	CLEAR VOICE ■ Grön

• Standardinställningen ar av.
• Du kan kontrollera den aktuella inställingen genom att slå på encheten igen.FRAN standbyläge.

Anmärkningar

• Flytta encheten i alla riktninger igen om det fortfarande ar svart att anvanda TV:ns fjarrkontroll.
• TV-fjarrkontrollens signaloverforschungsfunktion ar aktiverad även nar enheten ar i viloläge.

Styr encheten fra TV:ns fjarrkontroll (TV-fjarrkontrollens inlärningsfungtion)

Du kan anvanda TV:ns fjarrkontroll enbart for att styra encheten om du lart in den. Du kan styra foljande Funktioner med TV:ns fjarrkontroll.

• Volym ned
• Volym upp
• Ström på/standbyläge

Vissa TV-fjarrkontroller kan ev. inte stya dessa functiomer. I sa fall anvander du fjarrkontrollen som medfolje de enheten.

1 Ställ encheten och TV:n i standbyläge.
2 Häll ned INPUT-knappen och -knappen samtidigt på huvudenheten och slapp sedan -knappen Först och sedan INPUT-knappen.

Enheten ställs i laget für fjärkkontrollänning.

INPUT

Blinkarirott

3 Tryck på knappen nedan på huvudenheten for att välja den Funktion du vill att encheten skä lära sig.

Den Funktion som du vill att encheten skalära sig	Knappen på encheten	Indikatornblinkar igröße
Volym ned	VOLUME -	☐ ☐ ☐ ☐ ☐
Volym upp	VOLUME +	☐ ☐ ☐ ☐ ☐
Ström på/standbylösge	◎	☐ ☐ ☐ ☐ ☐

4 Rikta TV-fjarrkontrollen mot fjarrkontrollsensorn och tryck på respektive knapp två eller tre gänger tills indikatorn växlar frän att blinka gront till att lysa med fast gront ske.

Inlärningen misslyckades

UNIVOLUME-, CLEAR VOICE- och

SURROUND-indikatorerna blinkar samtidigt med gront sken i ca. 3 sekunder.

5 Upprepa steg 3 och 4 for att lara encheten de ovriga Funktionerna.
6 Tryck på -knappen på huvudeheten i mer øn 3 sekunder for att sluffora inlärningslaget.

Slapp -knappen på huvudenheten nar alla indicatorer lyser med gront ske. Enheten stalls i vilolage.

Anmärkningar

• Enheten ställs automatiskt i standbyläge om encheten i fjärrkontrollinlärningsläge lamnas pâslagen i 5 minuter utan att någon Åtgård utförs.
• Om inlärningen misslyckas forsöker duigen med TV:n avständg. Lagg marke till att skärmreflexer kan stora inlärningen.

Radera alla inlärda TVfjärrkontrollsfunctionaler

1 Ställ encheten i viloläge.
2 Häll ned INPUT-knappen och -knappen samtidigt på huvudenheten och släpp sedan -knappen Först och sedan INPUT-knappen.

3 Tryck på INPUT-knappen på huvudenheten igen i minst 3 sekunder.
4 Slapp INPUT-knappen på huvudenheten\ när DDT-DTS-indikatorn blinkar.

Häll knappen ① pa huvudeheten nedtryckt i minst 3 sekunder for att slUTFs fjarrkontrollinlarnningslaget erler for att lata enheten lara sig Funktionerna for en annan TV-fjarrkontroll.

Aterställa enheten

Om enhanceskulle lasa sig av nagon anledning, kan du aterstalla den till fabriksinstallningarna.

1 Ställ encheten i viloläge.
2 Håll ned -knappen på huvudenheten i minst 3 sekunder.

Alla indicatorer blinkar gront.

3 Slapp upp 日 -knappen pa huvudenheten.

De sex indicatornerma i rperada i ovanstende ordning och deras farg och utseende ar symboliskt avtechnade nedan.

Indikering omedelbart after att ha slagit på encheten

Omedelbart after att ha slagit på encheten visas indikatorerna enchetenslags enligt följande.

Uppspelning av subwoofern (Sed. 8)	TV-fjärrkontrollens signalöverföringsfunktion (Sed. 9)	Indikatorer
Inbygd subwoofer	Av
Extern subwoofer	Av
Inbygd subwoofer	På
Extern subwoofer	På

Indikering avinstallningslage

Indikatorerna visar inställningslaget entsprechend.

Inställningsläge	Indikatorer
Ljudördningskontroll (eS Sid. 8)	- *
Inlärning av TV-fjällkontroll (eS Sid. 9)	- *

• Dessa indicatorer tänds baserat på laget.

Normal indikering

INPUT	SURROUND	CLEAR VOICE	UNIVOLUME	DOD DTS	DQPL II
: TV	: Surround-upspelning	: Clear Voice pà	: UniVolume pà	: Dolby Digital	: Surroundupp-spelning av stereosignalkälla
: BD/DVD				: PCM	: Stereoupp spel-ning • Surroundupp-spelning av surroundsig-nalkälla
: STB	: Stereoupp-spelning	: Clear Voice av	: UniVolume av	: DTS Digital Surround	: DTS Digital Surround
: Viloläge	: Mute

Felsökning

Om encheten inte fungerar som den ska kan du se i diagrammet nedan. Om det problem du upplever inte anges nedan aller om instruktionerna inte hjälper, ställer du encheten i vilolåge, kopplan bort strömkabeln och kontaktar narraste auktoriserade Yamaha-Äterförsäljare erer servicecenter. Kontrollera nedanstående Först.

1 Strömkabeln till encheten, TV:n och externa komponenter (t.ex. BD-spelare)äre ordentlich isatta i eluttagen.
2 Strömförsörjningen till enchten, TV:n och externa komponenter (t.ex. BD-spelare)äre pascalagen.
3 Alla kablar ar ordentlich anslutna till respektive attag på varje component.

Problem	Orsak	Lösning	Se sid.
Strömmen slås på men stängs genast av igen.	Strömkabeln är kanske inte ordentlich inkopplad.	Se till att strömkabeln är ordentlich inkopplad i uttaget.	4
	Enheten kan ha utsatts für en kraftig elektrisk stöt, t.ex. frän赡nkedslag er kraftig statisk elektricitet.	Ställ encheten i väneläge och koppla sedan ur strömsladden. Vänta i 30 sekunder, koppla i strömsladden och starta sedan encheten igen.	—
	Enheten har en automatisk vilolagesfunktion som placer encheten i standbyläge om den lämnas på i 12 timmar utan att nçön Åtgård utförts.		—
Inget ljud frän högtalarna.	Volymen är kanske inställd på lögsta nivân.	Justera volymen.	8
	Mute-funktionen kan vara aktiverad.	Tryck på MUTE på fjärkrkontrollen für att stända av Mute-funktionen och justera volymen.	8
	Källan eller ingängsinställningen kan vara felaktig.	Välj rätt källa eller ingängsinställning.	7
Ingen surroundeffekt fãs.	Inget surroundläge har valts.	Tryck på SURROUND på fjärkrkontrollen für att spelà upp ljudkällan med surrounddefekt.	7
Ingen bas/den externa subwoofern ger ingenet ljud ifràn sig.	Volymen für subwooferkanalen kan vara inställd på lögsta nivân.	Justera subwooferns volym.	8
	Den motstände inställingen für subwoofern arvald.	Välj inhämtningsinställning für subwoofer.	8
	Källan innehäller inga lögfrekventa signaler.		—
	Kabeln mellan encheten och subwoofern ar inte ansluten.när du väljer upspelning av den externa subwoofern.	Anslut encheten och den externa subwoofern med en subwooferkabel.	5
Volymen sänks utan att du gör nāgot.	Enheten styr sin volym inom en viss nivăfor att forhindra upspelning med plotslig hög volym.	Återställ volymen.	8
Enheten fungerar inte som den sca.	Enheten kan ha utsatts für en kraftig elektrisk stöt, t.ex. frän etsknedslag, kraftig statisk elektricitet erlorströmbortfall.	Ställ encheten i väneläge och koppla sedan ur strömsladden. Vänta i 30 sekunder, koppla i strömsladden och starta sedan encheten igen.	—
Digital utrustning erller högfrekvensutrusting orsakar störningslud.	Enheten kan vara placerad für.näre digital utrustning erller högfrekvensutrustning.	Ställ encheten en bit bort frân sādan utrustning.	—
Fjärkrkontrollen kan inte styra encheten.	Enheten kan befinna sig utanfor fjärkrkontrollens räckvidd.	Räckvdden for encheten fjärkrkontroll ar ca. 6 m.	6
	Enheten fjärkrkontrollsensor kan vara utsatt für direkt solljus erller annan belysing.	Äandra belysingen erller flytta på encheten.	—
	Batterierna kan vara slut.	Byt ut batterierna.	6
Enhetens volym och TV:ns volym ökar samtidigt.	TV:n tar emot signalen frän TV-fjärkrkontrollen, after att ha lärst sig encheten fjärkrkontrollkoder.	Ställ in TV:ns volym på lögsta nivân, erller stäng av TV:ns inbyygda högtilare.	—
		Justera volymen med encheten fjärkrkontroll.	8
Volymen, subwoofern och ljudfördröjningstiden kan inte justeras.	Justeringen har{nätt sitt högsta eller lögsta värde.		8
Enheten lär sig inte Funktionen für TV:ns fjällkontroll.	Enhetens fjällkontrollsensor kan vara utsatt für direkt soljus eller belysing.	Flytta på,enheten.	—
	Skärmfreflexer From TV:n stör fjällkontrollsignalen.	Koppla bort strömkabeln och utfor inlärningsåtgärden ivgen.	—
	Batterierna i TV-fjällkontrollen kan vara slut.	Byt ut batterierna.	—
	Knappen på,enheten trycktes inte ned tillräckligtgressive for inlärningen.	Tryck på knappen på TV-fjällkontrollen i ordningen "tryck en 1 sekund" →"slapp 1 sekund" →"tryck 1 sekund"	9
	TV-fjällkontrollen kan inte lara in.	Använd,enheten fjällkontroll.	9
	TV-fjällkontrollen ar for langt bort.	Rikta TV-fjällkontrollen mot fjällkontrollensorn på,enheten påett avständ om 30 cm.	9
	Enheten ställs inte i laget for fjällkontrollinlarring.	Användfter att ha kontrllerat att INPUT-indikatorn blinkar rött.	9
Enhetens strömläge och TV:ns strömläge skiljer sig.(Ett exemple: TV:n ar på, men,enheten ar i viloläge.)	Enhetens strömläge och TV:ns strömläge skiljer sig frän början.	Tryck på strömbrytaren på TV-fjällkontrollen for att ställa TV:n och,enheten i standbyläge after att ha tryckt på strömbrytaren på själva TV:n och på,enheten for att slå på både TV:n och,enheten.	9
TV-fjällkontrollen fungeralirente trots att du använder TV-fjällkontrollens signalöverföringsfunguktion.	Enheten och TV:n stär for näre/längt ifrnan varandra.	Försek använda TV-fjällkontrollens signalöverföringsfunguktion ivgen after att ha flyttat IR-sändaren på,enheten och fjällkontrollensorn für TV:n.	9
		Försek använda TV-fjällkontrollens signalöverföringsfunguktion ivgen after att ha justerat,enheten Höjd genom att ta bortEller montera föfterna.	9
	Något stär ivügen mellan,enheten och TV:n.	Flytta hindret.	—
	TV-fjällkontrollens signalöverföringsfunguktion ar inte aktiverad.	Starta om,enheten och kontrllerera indikatorns status.	9
	TV-fjällkontrollen ar inte kompatibel med TV-fjällkontrollens signalöverföringsfunguktion.	Placera,enheten (utan fötter till exempl) sä att den inte skymmer TV:ns fjällkontrollensensor.	9
Du kan inte,enherten 3D-glasögon.	Enheten blockerer 3D-glasögonsändaren på TV:n.	Kontrollera lögget for 3D-glasögonsändaren på TV:n genom att läsia i TV:ns handbok och flytta sedan,enheten till en plats)där den inte stör.	—
Bilden på TV-skärmen blir oskarp erller förvängd.	Enheten stär for näre din bildrörs-TV.	Flytta,enhetenLongre bortfrän TV:n.	—

Kontakta närmaste auktoriserade Yamaha-Äterförsäljare erer servicecenter om följande problem uppstár.

Problem	Orsak	Lösning	Se sid.
Enheten stängs av omedelbart och INPUT-indikatorn blinkar.	Skyddskretsen har aktiverats.		-

Specification

Förstärkare

• Minimum RMS-uteffekt

Front vänster och höger (1 kHz, 1% THD, 6 Ω)

24W+24W

Subwoofer (100Hz,1% THD, 3) 48 W

Max.effekt

Front vänster och höger (1 kHz, 10% THD, 6 Ω)

30W+30W

Subwoofer (100Hz,10% THD, 3) 60 W

Högtalare

Typ

Fronthögtalare Akustiskt upphängd typ/

Ej magnetiskt skärmad typ

Subwoofer. Basreflextyp/

Ej magnetiskt skärmad typ

• Drivenhet

Fronthogtalare. 6,5 cm-kon × 2

Subwoofer. 7,5 cm-kon × 2

Impedans

Fronthogtalare 6Ω

Subwoofer 3Ω

• Frekvensomfang (-10 dB, stereoläge)

Fronthogtalare. 150 Hz till 20 kHz

Subwoofer. 50 Hz till 150 Hz

Det hare systemet anvander ny teknik ochnya algoirterm som gör det möjglt att skapa 7-kanalsljud med bara två fronthögtalare och utan att använda vaggreflexioner.

DOLBY

DIGITAL

Tillverkad under licens fran Dolby Laboratories. Dolby, Pro Logic och symbolen med dubbla D ar varumärken som tillhör Dolby Laboratories.

Ingångar

Optisk 2 (TV,BD/DVD)
- Koaxial 1 (STB)

Utgangar

• Subwoofer 1
• Systemanslutting (für subwooferströminkoppling) 1

Allmänt

• Strömförösörning

[Modeller for USA och Kanada]AC 120 V,60 Hz

Vikt. 4,2 kg
* Specificationerna kan komma att ändras utan foregående meddelande.

dtst

Digital Surround

"DTS" och "DTS Digital Surround" ar registrarade verumärken som tillhör DTS, Inc.

UniVolume

"UniVolume" ar ett varumärke tillhörande Yamaha Corporation.

Användarinformation, beträffande insamling och dumpning av gammal utrustning och använda batterier

De symboler, som finns på produkterna, emballaget och/eller bifogade dokument talar om att de använda elektriska och elektroniska Produkterna, somt batterierna,inte ska blandas med allmänt hushällsväfall. För rätt handhavande, Återställande och Återvinning av gamlaprodukter och gamla batterier, ∀nlogen medtag dessa till lämpliga insamlingsplatser, i enlighemed din nationella lagstiftning och direktiven 2002/96/EC samt 2006/66/EC.

Genom att slänga dessaprodukter och batterier på rätt satt,kommen du att hjälpa till att rädda vardefulla resurser och forhindra möjiga negativa effekter på mänsklig hällsa och miljö, vilka i annat fall skulle kunna uppstä, p.g.a. felaktig sophantering.

För mer information om insamling och ätervinning av gamlaprodukter och batterier, ∀nlogen kontakta din lokalaCOMM, ditt sophanteringsföretag eller inköpsstället for dina varor.

[Information om sophantering i andra lander utanfor EU]

Dessa symboler gäller endast inom EU. Om du vill slänga dessa föremål, ∀nlogen kontakta dina lokala myndigheter eller försäljare och fråga after det korrekta sättet att slänga dem.

Commentar ang. batterisymbolen (de två nedersta symbolexemplen):

Denna symbol kan komma att anvandas i kombination med en kemisk symbol. I detta fall overensstammer den med de krav, som har stalts genom direktiven for den aktuella kemikalien.
