QR_ - SUUNTO - Gratis bruksanvisning och manual

Produkttyp	Snabbkoppling (kontakt) för dykutrustning
Märke	Suunto
Modell	QR (Snabbfrigöring)
Användning	Anslut den nedsänkta manometern till HP-utgången på andningsregulatorn
Kompatibilitet	Europeisk standard EN 250
Anslutning	Tryck och vrid medurs; frånkoppling genom att trycka och vrida moturs
Frånkoppling	Tryck och vrid moturs, dra sedan; använd skyddskåpor
Tillåten gasblandning	Tryckluft eller nitrox upp till 40 % syre
Säkerhet	Anslut/koppla inte under tryck; töm systemet efter att ventilen stängts
Underhåll	Var 2:e år eller 200 dyk av en auktoriserad återförsäljare
Invändiga O-ringar	Modell 3,80 x 1,50 90shA (ref. K5168)
O-ring för regulatoranslutning	9,25 x 1,78 (ref. K1042)
Reservdelar tillgängliga	Skyddskåpa (V5887), han-del (5505), slang (K5165), slangskydd (K5171), etc.
Reparerbarhet	Enkelt byte av invändig O-ring; andra reparationer hos auktoriserad verkstad
Tillverkare	Suunto Oy, Finland
Kontakt Europa	Tel. [phone]
Webbplats	www.suunto.com

Vanliga frågor - QR_ SUUNTO

Hur installerar jag Suunto QR?

Suunto rekommenderar att QR installeras av en auktoriserad återförsäljare. Annars, koppla loss slangen, installera QR-ändarna, kontrollera O-ringarna före montering.

Hur ansluter jag QR?

Tryck och vrid medurs tills det klickar. Kontrollera att det är låst genom att dra hårt och vrida moturs.

Hur kopplar jag bort QR?

Tryck och vrid moturs, dra sedan isär. Använd skyddskåpor för att skydda ändarna.

Vilken är den högsta tillåtna gasblandningen?

Utsätt inte QR för en blandning med mer än 40 % syre, risk för brand eller explosion.

Kan jag ansluta eller koppla bort QR under tryck?

Nej, det är farligt. Stäng flaskventilen och töm systemet före anslutning eller frånkoppling.

När ska QR underhållas?

Varannan år eller efter 200 dyk (det som inträffar först) av en auktoriserad återförsäljare.

Hur byter jag den invändiga O-ringen?

Ta bort den gamla O-ringen med en urmakarskruvmejsel, tryck sedan in den nya (ref. K5168) i spåret med en träspets utan att skada tätningsytorna.

Vilka reservdelar finns tillgängliga?

Skyddskåpa (V5887), han-del (5505), invändig O-ring (K5168), O-ring 9,25x1,78 (K1042), slang (K5165), slangskydd (K5171), etc.

Är QR kompatibel med alla regulatorer?

QR är designad för dykutrustning som uppfyller standard EN 250. Den installeras mellan manometern och slangen, eller mellan slangen och andningsregulatorn.

Var kan jag kontakta Suunto kundtjänst?

För Europa, ring [phone]. Mer information på www.suunto.com.

BRUKSANVISNING QR_ SUUNTO

Denna SUUNTO QR snabbkoppung ar en kraftig kopping for kopping av en SCUBA hogtrycksmanometer till regulators hogtrycksuttag. Tack vare denna behovs inga verkyg for i- och urkopping. QR monteras mellan manometern och slangen er mellan slangen och regulatorn.

Fastān QR ār konstruerad for att tāla de pafrestninger som dykning inebär mäste den behandlas med lika stor omsorg och fsiktigkeit som all annan dykarutrustning.

SUUNTO QR har testats och ar godkänd att anvandas i SCUBA utrusting i enlighem med europeisk standard EN 250.

WARNING!

QR fär inte utsattas for gasblandning som innehaller over 40% sygars. Hogre syrehalt medfor okad brand- eller explosionsfara vilket kan leda till allvarlig skada aller ddd.

1.1. Montering

Suunto rekommenderattdinQRmonteras av en auktoriserad aterforsfsaljereille dis

tributör.

Koppla loss slangen på det stalle där QR skall moneras. Montera QR:s andar på plats. Fogkonstruktionerna ar identiska med kopplingen utan QR. Om QR moneras vid manometern måste swiveln moneras vid slangen till QR fogen. Om QR moneras vid regulatorn måste en o-ring (9,25× 1,78) moneras pa QR innan den skruvas i högtrycksuttaget (HP) på regulatorn. Vid monteringen skull alla o-ringars skick kontroleras och vid behov ersättas med medfoljande reservdellar. Kontrolera att alla delar à rena före monteringen.

Om QR monteras vid andan av instrumentet kan det vara nödvändigt att forstora öppingen for slangen i konsolhuset for att passa in QR kopplingen.

1.2. Användning av QR

Koppling sker sa att man trycker och samtidigt vider medsols. Kontrollera att kopplingen ar last genom att dra kraftigt och vrida motsols.

Koppla ur genom att trycka och samtidigt vrida motols och därefter dra loss kopplingen. Använd pluggarna for att skydda den öppna kopplingens andar mot damm och stolar.

RISK FÖR SKADA!

Slangen far inte koplas i erler ur da flasktrycket ar pakopplat. Stang flaskventilen och tömningssystemet tom systemet fore i- och urkoppling.

1.3. Service

Lat en auktoriserad aterforsaljereller distributor utfora service pa din QR och slangmontering vartannat ar aller after 200 dyk (det som intraffar forst). Denna service skail inkludera en allman kontroll av fonktionsduglight, utbyte av slitna delar och kontroll av eventuellt trycklackage. Servicen kan krva specialverktyg och ubildning.Darfor

rekommender vi att du kontaktar en auktoriserad SUUNTO äterförsäjare aller distributör für två-ars service. Ufter inte sādān service du inte ar saker på att du klarar av.

Under päfstande använding kan den inne o-ringen i hankopplingen skadas. Den kan enkelt ersättas med en reserv o-ring (3,80x1,50 90shA). Linka ut den gamla o-ringen med en liten skrvmejsel. Tryck in den nya o-ringen i sin skara med en lamplig liten träpinne. Skada inte o-ringen eller de tātande ytormal!

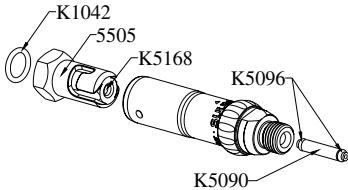

Reservdelar (nagra medfoljer QR paketet):

• Plugg for QR V5887
  Snabbkoppling, hane 5505
  Inne r-ring for snabbokpillingens han-del (3,80x1,50 90shA) K5168
• Slanghanens o-ring (9,25 x 1,78) K1042. Anvands även mellan QR och manometer.
  Slang K5165
  Slangskydd K5171
• Swivel med o-ringar (reservdel for V5580 i 5-pack)
• Swivelspindel für swivel K5090
• O-ring für swivel (1,42x1,52) K5096
