GEBRUIKSAANWIJZING QR_ SUUNTO

Deze SUUNTO QR (quick release - snel-koppeling) is een robuste connector om een manometer of luchtgeintegreerde duikcomputer op de hagedrukoorten van een ademautomaat aan te sluiten. Dit.Maakt het mogelijk om uw instrumenten zonder gereedschap los te koppelen.De QR kan waertsussen uw automaat en de hagedrukslang,ofCUSden de hagedrukslang en de manometer geinstallieerd worden.

Hoewel de QR is ontworpen om de invloeden van het duiken te weerstaan, moet u de QR net als elk anderer uitrustingsstuk met de nodige zorg behandelen.

De SUUNTO QR is getest en goedgekeurd voor het gebruik in duikui trustingo vergens de Europese norm EN 250.

WAARSCHUWING!

Stel de QR Niet bloat aan gasmengsels met meer dan 40% zuurstof. Een hoger zuurstof-percentage brengt brand- of explosiegevaar met zich mee, wat kan leiden tot ernstiglichamelijk letsel of de dood.

1.1. Installatie

Suunto raadt u aan om uw QR door een geautoreiserde Suunto dealer te lately monteren.

Maak de hagedrukslang los op de plek waar u de QR wilt installereren. Installeer de twede delen van de QR op de juiste plaats. De uiteinden van de QR zien er hetzelfde uit als de uiteinden van de hagedrukslang en manometer. Als u de QR bij de manometer installeert,要去 de swivel tussen de slang en de QR geplaatst worden. Als u de QR op de automaat aansluit,要去 een o-ring (9,25 x 1,78) op de QR geplaatst worden voordat u de QR in de hagedrukpoort van de eerste trap van uw automaat draait. Controller de toestand van alle o-ringen en verrang ze indien nodig door meegeleverde reserveonderdelen voordat u de installmentu uitovoert. Zorg ervoor dat alle onderdelen schoon zijn.

Indien de QR aan de instrumentkant worden geinstalleerd, kan het nodig zijn om de grootte van het gat voor de slang in uw console te wijzigieren zodate de QR-connector past.

1.2. Het gebruik van de QR

Aankoppelen geleurt door te drukken en met de klok mee te draaien. Controller of the connector vast is geklikt door er stevig aan te trekken en tegen de klok in te draaien.

Loskoppelen gebeurt door te duwen en tegen de klok in te draaien, waarna u de connector kurz lostrekken. Gebruik de stofdoppen om de open connectoruitein den beschemmen gegen vuil en beschadigend.

LET OP!

Probeer Niet om de slang los of vast te koppelen wanner de automaat onder druk staat. Draai de kraan zichn ontlicht uw automaat

alvorens los of vast te koppelen.

1.3. Onderhoud

Breng uw QR en de slangen na tweeJAar of tweehonder duiken (wat het eerste voorkomt) terug een geautorisere dealer of distributeur. Deze onderhoudsbeurt houdt het volgende in: een algemene controle, verranging van versleten onderdelen zoals oringen en een controle op lekken. Voor dit onderhoud is speciala gereedschap en specialisische kennis nodig enaarom is het raadzaam om contact op te nemen met een geautorisere SUUNTO-dealer voor het twejaarlijkse onderhoud.Probeer geen onderhoud uit te voeren als u hier nicht voor bent opgeleid.

Door veelvuldig gebruik zou de o-ring in de connector beschadgid{kunnen raken.Deze is eenvoudig te verrangen door een reserve o-ring (3,80× 1,5090shA) .Verwijder de oude o-ring voorzichtig met bijvoorbeeld eenkleine schroevendraaier.Druk de十几年e o-ring met een Klein houten stokje of kunststof pennnetje in+zijn uitsparing. Beschadig de o-ring of de contactoppervlakten nicht!

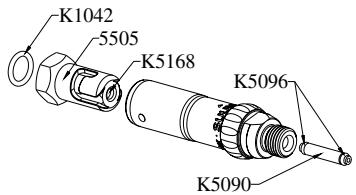

Reserve-onderdelen (sommige+zijn meegeleverd in het QR-pakket):

Stofdop voor QR V5887
QR-aansluiting 5505
- Interne o-ring voor de QR-aansluiting (3,80 x 1,50 90shA) K5168
- O-ring voor aansluiting op de eerste trap (9,25 x 1,78) K1042. Wort ook gebruiktCUSen de QR en de manometer.
Hogedrukslang K5165
Slangsleave voor de hogedrukslang K5171
- Swivel met o-ringen (reserve-ondereilen voor onderhoud in V5580 5-pak)
- Swivel K5090
- O-ring voor swivel (1,42 x 1,52) K5096
