| Tipo de producto | Acoplador rápido (conector) para equipo de buceo |
| Marca | Suunto |
| Modelo | QR (Quick Release) |
| Uso | Conectar el manómetro sumergido a la salida HP del regulador |
| Compatibilidad | Norma europea EN 250 |
| Conexión | Empujar y girar en sentido horario; desconexión empujando y girando en sentido antihorario |
| Desconexión | Empujar y girar en sentido antihorario, luego tirar; usar las tapas de protección |
| Mezcla de gases permitida | Aire comprimido o nitrox hasta un 40% de oxígeno |
| Seguridad | No conectar/desconectar bajo presión; purgar el sistema después de cerrar la válvula |
| Mantenimiento | Cada 2 años o 200 inmersiones por un concesionario autorizado |
| Juntas tóricas internas | Modelo 3,80 x 1,50 90shA (ref. K5168) |
| Junta tórica de conexión del regulador | 9,25 x 1,78 (ref. K1042) |
| Piezas de repuesto disponibles | Tapón (V5887), parte macho (5505), manguera (K5165), protector de manguera (K5171), etc. |
| Reparabilidad | Reemplazo simple de la junta tórica interna; otras reparaciones en taller autorizado |
| Fabricante | Suunto Oy, Finlandia |
| Contacto Europa | Tel. +358 2 284 11 60 |
| Sitio web | www.suunto.com |
Preguntas frecuentes - QR_ SUUNTO
Preguntas de los usuarios sobre QR_ SUUNTO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu en formato PDF gratis! Encuentra tus instrucciones QR_ - SUUNTO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. QR_ de la marca SUUNTO.
MANUAL DE USUARIO QR_ SUUNTO
EE.UU. Tel. 1 (800) 543-9124
Canadá Tel. 1 (800) 776-7770
Centro de asistencia para Europa
Tel. +358 2 284 11 60
Sitio Web de Suunto
www.suunto.com
SUUNTO QR (DESCONEXION RAPIDA)
El SUUNTO QR (desconexión rápida) es una conexión muy resistente que sirve para conectar el manómetro sumergible a la toma de alta presión del regulator. Permite conectar y deselectar sin necesidad de utiliser herramrientas. El QR se instala entre el instrumento y el latiguillo o entre este y el regulator.
Aunque le QR está diseñado para soportar los rigores del submarinismo, debe tratarse con cuidado y precaución, como cualquier othera parte del equipo de buceo.
El SUUNTO QR ha sido probado y autorizado para su utilizacion en equipos de buceo conforme a la norma europea EN 250.
JATENCION!
Nodehyde exponer el QR a ninguna mezcla de gas que contenga max del 40% de oxigeno. Un contenido superior de oxigeno supone peligro de incidio o expulsion你可以 provocar gravesiones o incluso la muerte.
1.1. Instalación
Suunto Recommienda que el QR sea instalado por un distribuidor o establishimiento autorizzato.
Desconecte el latiguillo en el lugar donde desea instalar el QR. Instale los extremos del QR en sus lugares correspondentes. Los diseños de las juntas sonidenticos a los que no llevan QR. Si el QR se instala en el instrumento, el cuerpo giratorio debe colocarse en la unión del latiguillo. Si se instala en el regulator, la junta tórica (9,25 x 1,78)Debe estar colocada en el QR antes de conectarlo a la toma HP del regulator. Cuando realiza la instalación, compruebe el estado de todas las juntas tóicas y, si esnecessary, sustituyalias por las de recambio. Asegúrese de que todas las piezas estén limpías antes de comenzar a montarlas.
Si el QR se instala en el instrumento, pueda que seanecessary ampliar el orificio de la consola para poder introducer la connexion QR.
1.2. Utilización del QR
El QR se conecta empujando y girando en el sentido de las agujas del reloj. Asegürese de que la connexion está bien sujeta tirando fuerte y girando en el sentido contrario a las agujas del reloj.
Se desconecta empujando y girando en el sentido contrario a las agujas del reloj. A continuacion, se extrae la connexion. Utilice los tapones para proteger los extremos libres de la suciidad y los golpes.
PRECAUCION!
No conecte ni desconnecte el fatiguillo cuando haya aire a presión. Cierre el grifo de la
botella y purgue el sistemas antes de conectar o desconectar.
1.3. Mantenimiento
Haga revisar la instalación del QR y el latiguillo cada dos años ooboxes de 200 immméronies (lo que occurs antes) en un distribuidor o establishimiento autorizzato. La revision consiste en comprobar el funciona general, sustituir las piezas desgastadas y comprobar si existen fugas de aire.把这些 operaciones peuvent que requieran capacitación y herramrientas especialas. Por todo, es aconsejable acudir a un distribuidor o establishimiento autorizzato SUUNTO para la revision bienal. No intente efectuar ninguna operation si no está seguido de como hacerla.
La junta tórica interior de la conexión machoSEO
Puede detoriarse con el uso intensivo.
Puede reemplazarse fácilmente con la junta de recambio (3.80 x 1.50 90shA).Extraiga la junta usada con un minidestornillador.
Introduzca la juntaewsuna en su ranura on un palillo de madera adecuado. Tenga cuidado del no dañar la junta tórica ni las superficies de cerrre.

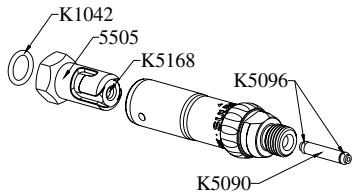

Recambios (algunos se incluyen con el QR):
- Tapon para QR V5887
Pieza macho QR 5505 - Junta tórica interna para la pieza macho QR (3.80x1.50 90shA) K5168
- Junta tórica para el extremo macho (9.25 x 1.78) K1042. Internacional se pueda usar entre el QR y el instrumento.
Latiguillo K5165 - Protector de latiguito K5171
Cuerpo giratorio con juntas tóricas (recambio de mantenimiento en el paquete V5580 5) - Cilindro para la unión giratoria K5090
- Junta tórica para el cilindro de la unión giratoria (1.42 x 1.52) K5096
NUMERI UTILI
PERIL SERVIZIOCLIENTI
Suunto Oy
Tel. +358 9 875870
Fax +358 9 87587301
Suunto
USA Tel. 1 (800) 543-9124
Canada Tel. 1 (800) 776-7770
Call Center Europeo
Tel. +358 2 284 11 60
Sito Internet Suunto
www.suunto.com
Marca : SUUNTO
Modelo : QR_
