QR_ - SUUNTO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Accoppiatore rapido (connettore) per attrezzatura subacquea
Marca	Suunto
Modello	QR (Quick Release)
Utilizzo	Collegare il manometro sommerso all'uscita HP dell'erogatore
Compatibilità	Norma europea EN 250
Connessione	Spingere e ruotare in senso orario; disconnessione spingendo e ruotando in senso antiorario
Disconnessione	Spingere e ruotare in senso antiorario, poi tirare; utilizzare i tappi di protezione
Miscela gassosa consentita	Aria compressa o nitrox fino al 40% di ossigeno
Sicurezza	Non collegare/scollegare sotto pressione; spurgare il sistema dopo la chiusura della valvola
Manutenzione	Ogni 2 anni o 200 immersioni da un concessionario autorizzato
O-ring interni	Modello 3,80 x 1,50 90shA (rif. K5168)
O-ring di raccordo erogatore	9,25 x 1,78 (rif. K1042)
Pezzi di ricambio disponibili	Tappo (V5887), parte maschio (5505), flessibile (K5165), protezione flessibile (K5171), ecc.
Riparabilità	Sostituzione semplice dell'O-ring interno; altre riparazioni in officina autorizzata
Produttore	Suunto Oy, Finlandia
Contatto Europa	Tel. [phone]
Sito web	www.suunto.com

Domande frequenti - QR_ SUUNTO

Come installare il QR Suunto?

Suunto consiglia di far installare il QR da un concessionario autorizzato. Altrimenti, scollegare il flessibile, installare le estremità del QR, verificare gli O-ring prima del montaggio.

Come collegare il QR?

Spingere e ruotare in senso orario fino allo scatto. Verificare lo scatto tirando forte e ruotando in senso opposto.

Come scollegare il QR?

Spingere e ruotare in senso antiorario, poi tirare per separare. Utilizzare i tappi per proteggere le estremità.

Qual è la miscela gassosa massima consentita?

Non esporre il QR a una miscela contenente più del 40% di ossigeno, rischio di incendio o esplosione.

Si può collegare o scollegare il QR sotto pressione?

No, è pericoloso. Chiudere la valvola della bombola e spurgare il sistema prima di qualsiasi collegamento o scollegamento.

Quando è necessario effettuare la manutenzione del QR?

Ogni due anni o dopo 200 immersioni (il primo dei due) da un concessionario autorizzato.

Come sostituire l'O-ring interno?

Rimuovere l'O-ring vecchio con un cacciavite da orologio, quindi spingere quello nuovo (rif. K5168) nella sua scanalatura con una punta di legno senza danneggiare le superfici di tenuta.

Quali pezzi di ricambio sono disponibili?

Tappo (V5887), parte maschio (5505), O-ring interno (K5168), O-ring 9,25x1,78 (K1042), flessibile (K5165), protezione flessibile (K5171), ecc.

Il QR è compatibile con qualsiasi erogatore?

Il QR è progettato per attrezzatura subacquea conforme alla norma EN 250. Si installa tra il manometro e il flessibile, o tra il flessibile e l'erogatore.

Dove posso contattare il servizio clienti Suunto?

Per l'Europa, telefonare al [phone]. Maggiori informazioni su www.suunto.com.

MANUALE UTENTE QR_ SUUNTO

Il SUUNTO QR (Quick Release) è un innesto rapido estremamente robusto che consente di collegare uno strumento a frusta, che preveda la misurazione della pressione, all'uscita di Alta Pressione del primo stadio dell'erogatore. Rende possiblo l'aggancio e lo sgancio dello strumento penza dover utilizzze alcun attrezzo. Il QR si può installare sua strumento e frusta, sua tra frusta ed ergatore.

Nonostante il QR sa progettato per superare i rigori dell'attività subacquea, occorre trattarlo con la dovutta cura, come qualsiasi alla attrezzatura per immersione.

II SUUNTO QR è stato sottomosto a test ed omologato per l'utilizzo con l'attrezatura subacquea in conformità con lo standard europeo EN 250.

ATTENZIONE!

Non utilizzato il QR con miscele gassose contenti più del 40% di ossigeno. Un除去 di ossigeno superiore a questo limite

presenta rischi di incendio o di esplosione con possibili seguenti lesions gravi,anche mortali.

1.1. Installazione

La Suunto consiglia di far installare il QR da un concessionario o da un distributore autorizzato.

Svitare la frusta laddove si intende installare il QR. Avvitare le estremità del QR nelle rispettive sedi. Le due estremità del QR sono filelettate 7/16", la stessa filelettatura delle due estremità delle fruste alla pressione degli strumenti. Se il QR viene montato fra strumento e frusta, lo stelo di rotazione va installato sulla frusta, nel giunto QR. Se il QR è installato fra erogatore e frusta, occorre inseire un o-ring (9,25 x 1,78) nell'apposita sede prevista sul QR prima di avitarlo nell'uscita HP dell'erogatore. Nel montaggio, verificare le condizioni di tutti gli o-ring e, all'occorrenza, provedere alla loro sostuzione. Assicurarsi, prima di procedere al montaggio, che tutti gli elementi siano puliti.

Se il QR è installato fra strumento e frusta,
può rendersi necessario allargare il foro di

passaggio della frusta nella protezione dello strumento onde consentire l'insertimento del connettore QR.

1.2. Uso del QR

L'aggancio avviene spingendo a fondo e girando in senso orario. Assicurarsi che il connettore sua bloccato tirando forte e girando in senso anti-orario.

Lo sgancio avviene spingendo a fondo e girando in senso anti-orario, estrarre quindi il connettore. Usare i tappi di chiusura per proteggere le estremità aperte del connettore contro polvere ed ammaccature.

ATTENZIONE!

Non agganciare o sganciare la frusta cond pressure nll'erogatore. Chiudere la rubineteria e scaricare tutte l'aria dall'erogatore prima di agganciare o sganciare.

1.3. Revisione

Sottoporre a revisione il QR e la frusta agli due anni o dopo 200 immersions (e comunque alla prima delle due scadenze) presso un concessionario o presso un distributore autorizzato. La revisione deve comprendere un controlo operativo generale, la sostituzione dei componenti usurati ed un controllo molto pressione delle eventuali perdite. La revisione può richiedere strumenti ed addestramento specifici. Per la revisione biennale è quindi consigliabile contatteru an concessionario o distributore SUUNTO autorizzato. Non cercare di effettuare da se la revisione se non si conosce esattamente la procedura da seguire.

Con un uso molto assiduo, l'o-ring interno del maschio dell'innesto rápidoooter usurarsi. Puedesuccenfacamente sostituito con un o-ring di ricambio (3,80x1,50 90shA). Scalzare l'o-ring

utilizzato un mini cacciavite. Premere in sede il nuovo o-ring utilizzato un bastoncino, non appuntito, di legno morbido. Attenzione a non danneggiare l'o-ring o le superfici di tenuta!

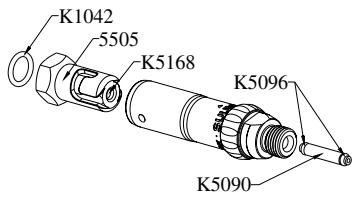

Ricambi (alcuni sono forniti in dotazione insieme con il QR) :

Tappodi chiusura per QR V5887
Maschio dell'innesto rapido QR 5505
O-ring per parte maschio QR (3,80x1,50 90shA) K5168
- O-ring del terminale frusta HP (9.25 x 1.78) K1042. Utilizzato anche tra QR e strumento.
Frusta K5165
TappofrustaK5171
Stelo di rotazione completi da o-ring (in confezione da 5 peszii V5580)
Stelo per giunto rotante K5090
O-ring per stelo di rotazione (1,42 x 1,52) K5096
