Produkttyp	Köksfläkt
Märke	Gorenje
Modell	DF6115W
Färg	Vit
Mått (B x D x H)	60 x 50 x 13 cm
Nettovikt	8 kg
Elanslutning	220-240 V, 50 Hz
Maximal effekt	150 W
Antal hastigheter	3
Belysning	Inbyggd LED
Kontrolltyp	Tryckknappar
Avluftningsläge	Utsug eller recirkulation
Fettfilter	Diskmaskinssäker
Kolfilter	Valfri (säljs separat)
Maximal ljudnivå	65 dB(A)
Maximalt luftflöde	450 m³/h
Underhåll	Rengör filtren regelbundet
Säkerhet	Automatisk motorstopp vid överhettning
Reservdelar	Filter, lampor, motor finns
Reparationsbarhetsindex	7,8/10
Garanti	2 år

Vanliga frågor - DF6115W GORENJE

Hur installerar man köksfläkten Gorenje DF6115W?

Installationen bör utföras av en kvalificerad professionell. Se till att fläkten installeras på en höjd av 65-75 cm över en elektrisk spis och 75-85 cm för gasspis. Följ anvisningarna i manualen.

Hur rengör man fettfiltren?

Fettfiltren kan diskas i diskmaskin vid högst 65°C, eller för hand med varmt tvålvatten. Torka dem noggrant innan du sätter tillbaka dem. Rengör dem ungefär varje månad.

Behövs ett kolfilter för recirkulation?

Ja, om du använder fläkten i recirkulationsläge (utan yttre avluftning) krävs ett kolfilter. Det placeras bakom fettfiltren och bör bytas var 3:e till 6:e månad.

Hur byter man LED-lampan?

LED-belysningen är inbyggd och kan inte bytas av användaren. Om lampan är trasig, kontakta Gorenjes kundtjänst för åtgärd.

Vad gör jag om fläkten inte startar?

Kontrollera först elförsörjningen och strömbrytaren. Se till att stickkontakten är ordentligt inkopplad. Om problemet kvarstår, inspektera säkringarna eller ring en tekniker.

Hur ställer man in sugstyrkan?

Använd tryckknapparna på kontrollpanelen: tryck på knappen Hastighet 1, 2 eller 3 för att öka effekten. Hastighet 3 är högst för starka lukter.

Motorn låter, är det normalt?

Ett svagt ljud är normalt. Om ljudet blir överdrivet, kontrollera att fläkten är ordentligt monterad och att filtren är rena. Ett igensatt filter kan öka ljudnivån.

Kan man använda fläkten utan yttre avluftning?

Ja, den kan fungera i recirkulationsläge med ett kolfilter. I så fall filtreras luften och återförs till rummet. Tänk på att byta filtret regelbundet.

Var hittar man bruksanvisningen?

Bruksanvisningen finns som gratis nedladdning på webbplatsen notice-facile.com. Du kan också beställa en pappersversion från Gorenjes kundtjänst.

Vad är garantin för fläkten?

Köksfläkten Gorenje DF6115W har en tillverkningsgaranti på 2 år. Spara kvittot för eventuella reklamationer. Garantiförlängning kan tecknas.

BRUKSANVISNING DF6115W GORENJE

SV Monterings- och bruksanvisningar

c. - d. - e. Zuigkracht

laagste (c.), middelste (d.), maximale (e.).

Onderhoud

b. Flyt anslagene bagud eller fremad efter behov.

c. Stram skruerne på anslagene.

Luk loftbelysningen igen (snaplås).

Kullfilter (kun med resirkulering av luften)

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus (avledningsrör och fixeringsklämmor bifogas inte). Fig. 2

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas.

Filterversion

Om en utvändig evakuering av luften inte är möjlig skall ett aktivt kolfilter användas.

Luften renas och leds ut i lokalen igen.

Luften leds ut i lokalen genom ett rör som passerar genom köksskåpet och ansluts till anslutningsringen.

Fläktar med 2 motorer kräver 2 kolfilter medan fläktar med 1 motor endast kräver 1 kolfilter.

Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas och monteras innan fläkten kan sättas i bruk.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblåsenheten.

Installation

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 60cm om det är frågan om en elektrisk spis och 70cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett lättillgängligt uttag som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Montering

Innan installationen påbörjas:

- Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.

- För att underlätta installationen rekommenderar vi att tillfälligt ta ur fettfiltren och andra delar som kan nedmonteras och monteras och som därför är beskrivna här.

Denna/dessa skall monteras tillbaka efter avslutad installation.

Se de härför gällande paragraferna för nedmontering.

• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.
• Om det är möjligt skall möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syftet att öka åtkomligheten till taket/väggen där fläkten skall installeras. I annat fall skall möbler och delar i området intill installationsplatsen så längt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passage).

Förberedande information för installationen av fläkten:

Anslut inte fläkten till elnätet under installationsfasen.

Varning! Fläktens 2 fixeringsbyglar är placerade i emballagets polystyrenhölje.

Det finns en höger bygel R och en vänster bygel L (Se märkningen på byglarna).

1. Fixera byglarna D (Fig. 1) på skåpets sidopanel med två skruvar för varje bygel (höger bygel R på höger sida, vänster bygel L på vänster sida), placera bygeln i nivå med den undre kanten.

Placera bygeln intill skåpets bakre kant, och ta hänsyn till att bygelns bakkant skall sammanfalla med fläktens baksida.

Om fläkten är utrustad med en distansbricka skall bygeln flyttas framåt med ett avständ som motsvarar distansbrickans tjocklek om man använder denna.

Borra ett hål i skåpets ovansida för att bereda plats för evakueringsröret och den elektriska anslutningskabeln (måtten för hålet som anges i Fig. 1 gäller inte en eventuell distansbricka)

1. Fixera, om dessa inte redan är monterade, de 2 byglarna E (Fig. 2) på fläktens sidor (en på varje sida).

a. dra ut utdragslådan
b. avlägsna fettfiltret/filtren c. fixera byglarna från fläktens insida med två skruvar P för varje bygel, fixera dem så högt som möjligt (sidan med luftutsläpp) och dra åt skruvarna.
3. Fixera avslutningsvis distansbrickan M med tre Clips från fläktens utsida ( om sådan medlevererats – Fig. 2).
4. Sätt in fläkten i skåpet och kontrollera att fläktens bygel E är placerad ovanpå skåpets bygel D (Fig. 3).

Trä den elektriska kabeln genom hålet som borrats i skåpets ovansida.

1. Fäst fläkten med två skruvar på framsidan (Fig. 3- en i varje sida).
2. Anslut fläkten till elnätet, fläkten skall strömförses först när installationen är slutförd.
3. Om fläkten inte sitter exakt i höjd med skåpets underkant reglerar man genom att lossa skruvarna P och byglarna E som är monterade på fläkten (Fig. 2), därefter är det möjligt att reglera fläkten och skåpet i exakt samma höjd varefter man drar åt skruvarna igen.
4. Reglera den utdragbara lådans glidskenor i förhållande till skåpets djup genom att flytta ändstoppen F (Fig. 4). På detta sätt kan fronten regleras till samma djup som i skåpet (Fig. 4).

a. Lossa skruvarna på stoppen F
b. Flytta stoppen framåt eller bakåt beroende på skåpets djup.
c. dra åt skruvarna på stoppen.

1. Installera ett evakueringsrör på den medlevererade anslutningsringen C, detta skall helst ha samma diameter som anslutningsringen (Fig. 5). Evakueringsröret skall vara tillräckligt lång för att nå utsidan (utsugningsversionen) eller skåpets ovansida (filterversionen).

2. Fixera anslutningsringen C (snabbkoppling) vid fläktens övre luftutsläpp.

För att underlätta installationen är ringen utrustad med en visare G som skall sammanfalla med det särskilda spåret

H som finns på det övre luftutsläppet.

1. Komplettera installationen av evakueringsröret.

2. Öppna den utdragbara lådan (Fig. 6) och applicera det dekorativa överdraget Q (om sådant medlevererats) med 2 skruvar från fläktens insida (Fig. 7).

3. Sätt tillbaka fettfiltren, anslut fläkten till elnätet och kontrollera att den fungerar korrekt.

Beskrivning av fläkten

Fig. 8

1 Kontrollpanel
2 Fettfilter (1 eller 2 beroende på modell)
3 Lossningshandtag för fettfiltret
4. Belysning
5 Ångskärm (utdragbar, kan beroende på modell vara av metall, glas eller försedd med fettfilter.
6. Dekorativ skärm (disponibel på vissa modeller)
7. Distansbricka (disponibel på vissa modeller)
8. Skåp (medföljer ej leveransen, beskrivning av typ av installation)

Funktion

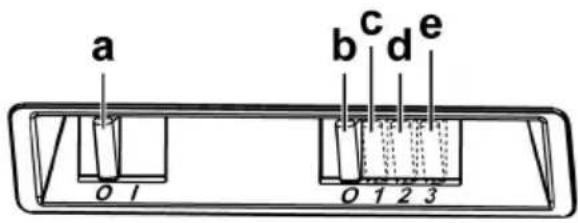

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

a. ON/OFF belysning
b. OFF motorer
c. - d. - e. Låg utblåseffekt (c.), medelhög (d.), hög (e.).

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Rengöring av glasskärrnen (disponibel på vissa modeller).

Fig. 12

Glasskivan kan monteras ur och rengöras med ett normalt rengöringsmedel för glas.

Nedmontering av glasskivan:

1. Avlägsna fettfiltret
2. Tryck lätt nedåt från utsidan på glasskivan och låt den glida framåt.
3. Avlägsna glasskivan genom att rotera den lätt.

Efter rengöring monteras glasskivan tillbaka genom att följa anvisningarna i motsatt ordning.

Fettfilter

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Fig. 9

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Fläktar med 2 motorer kräver 2 kolfilter medan fläktar med 1 motor endast kräver 1 kolfilter.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Fig. 10

Applicera kolfiltret utanpå motorfläktens skyddsgaller, vrid därefter filtrets centrala handtag P medsols.

När filtret skall monteras bort skall filtrets centrala handtag P vridas motsols.

Byte av Lampor

Fig. 11

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Öppna lamphuset:

Avlägsna plafonden genom att lossa den med hjälp av en liten skruvmejsel eller liknande verktyg.

Ersätt den trasiga glödlampan.

Beroende på modellen ni är ägare till:

Annvänd max 40W ovala glödlampor (E14) eller max 20W halogenlampor (G4 12V)

Stäng plafonden (fixeras med tryck).

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.
