Vrsta izdelka	Kuhinjska napa
Znamka	Gorenje
Model	DF6115W
Barva	Bela
Mere (Š x G x V)	60 x 50 x 13 cm
Neto teža	8 kg
Električno napajanje	220-240 V, 50 Hz
Največja moč	150 W
Število hitrosti	3
Osvetlitev	Vgrajena LED
Vrsta upravljanja	Tipke
Način odvoda	Odvod ali recirkulacija
Maščobni filter	Pralen v pomivalnem stroju
Ogleni filter	Opcijsko (prodano ločeno)
Največja raven hrupa	65 dB(A)
Največji pretok zraka	450 m³/h
Vzdrževanje	Redno čistite filtre
Varnost	Samodejni izklop motorja v primeru pregrevanja
Nadomestni deli	Filtri, žarnice, motor na voljo
Indeks popravljivosti	7,8/10
Garancija	2 leti

Pogosto zastavljena vprašanja - DF6115W GORENJE

Kako namestiti napo Gorenje DF6115W ?

Namestitev mora opraviti usposobljen strokovnjak. Prepričajte se, da je napa nameščena na višini 65–75 cm nad električnim kuhališčem in 75–85 cm nad plinskim kuhališčem. Sledite shemam v navodilih.

Kako očistiti maščobne filtre ?

Maščobni filtri so pralni v pomivalnem stroju pri največ 65 °C ali ročno v topli milni vodi. Pred ponovno namestitvijo jih dobro posušite. Čistite jih približno vsak mesec.

Ali je za recirkulacijo potreben ogleni filter ?

Da, če napo uporabljate v načinu recirkulacije (brez zunanjega odvoda), je potreben ogleni filter. Namesti se za maščobnimi filtri in ga je treba zamenjati vsakih 3 do 6 mesecev.

Kako zamenjati LED žarnico ?

LED osvetlitev je vgrajena in je uporabnik ne more zamenjati. Če je žarnica okvarjena, se za posredovanje obrnite na Gorenje servis.

Kaj storiti, če se napa ne vklopi ?

Najprej preverite električno napajanje in odklopnik. Prepričajte se, da je vtič pravilno priključen. Če težava še vedno traja, preglejte varovalke ali pokličite tehnika.

Kako nastaviti hitrost sesanja ?

Uporabite tipke na nadzorni plošči: pritisnite gumb Hitrost 1, 2 ali 3 za povečanje moči. Hitrost 3 je najvišja za močne vonjave.

Motor povzroča hrup, ali je to normalno ?

Rahlo hrup je normalen. Če hrup postane pretiran, preverite, ali je napa pravilno pritrjena in ali so filtri čisti. Zamašeni filter lahko poveča raven hrupa.

Ali lahko napo uporabljamo brez zunanjega odvoda ?

Da, lahko deluje v načinu recirkulacije z oglenim filtrom. V tem primeru se zrak filtrira in vrne v prostor. Ne pozabite redno menjavati filtra.

Kje najdem navodila za uporabo ?

Navodila so na voljo za brezplačen prenos na spletnem mestu notice-facile.com. Lahko jih zahtevate tudi v tiskani obliki pri Gorenje servisni službi.

Kakšna je garancija za napo ?

Napa Gorenje DF6115W ima proizvajalčevo garancijo 2 leti. Shranite račun za morebitne zahtevke. Možno je skleniti podaljšanje garancije.

NAVODILA ZA UPORABO DF6115W GORENJE

Iskopčajte aparat s električne mreže.

Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

Opomba: detalji, označeni s simbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpoložljivi proti plačilu.

Opozorila

Pozor! Ne priključujte naprave na električno omrežje, dokler inštalacija ni v celoti zaključena.

Pred vsakršnim čiščenjem ali vzdrževanjem, izključite napo iz električnega omrežja, tako da vtič izvlečete iz vtičnice ali izključite glavno vklopno stikalo.

Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varnost.

Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih jedi.

Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči požare, zato je treba uporabo slednjega v vsakem primeru prepovedati.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istočasni uporabi pečice, se lahko dostopni deli močno segrejejo.

Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se morate strogo držati predpisov pristojnih lokalnih oblasti.

Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku).

Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja filtrov predstavlja tveganje požarov.

Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.

Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika.

Ta naprava je označena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Odzračevalna različica

Napa ima en zgornji izhod zraka B za zunanji odvod dimov (odvodna cev in pritrdilni jerneni niso priloženi). Slika 2

Opozorilo! Če je napa opremljena s filtrom na oglje, ga morate sneti.

Obtočna različica

Ko obstaja možnost izločanja zraka navzven, se uporabi filter z aktivnim ogljem.

Zrak se s pomočjo filtra prečisti in ponovno vrača v prostor.

Zrak se vrača v prostor prek cevi, ki poteka skozi zidno omarico in je povezana s spojnim obročkom.

Potrebna sta dva ogljena filtra za napo z 2 motorjema in 1 ogljeni filter za napo z 1 motorjem.

Opozorilo! Če napa ni opremljena s filtrom z ogljem, morate le-tega naročiti in ga pred uporabo namestiti.

Modeli brez sesalnega motorja delujejo le v odzračevalni različici in morajo biti povezani na periferno sesalno enoto (ni priložena).

Navodila za prikljuèitev veljajo za celotno periferno sesalno enoto.

Inštalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 60cm pri električnih štedilnikih in 70cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, jo vključite v vtičnico, skladno z veljavnimi predpisi, ki se nahaja v dostopnem predelu. Če nima vtiča (neposredna vezava na omrežje) ali se vtič nahaja v nedostopnem predelu, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popolno izključitev iz omrežja v pogojih prednapetostnega razreda III, skladno s predpisi o inštalaciji.

POZOR: pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Za olajšati namestitev vam svetujemo, da začasno odstranite maščobne filtre in druge dele, katerih odstranitev in ponovna namestitev sta dovoljeni in kot taki tukaj opisani.

Te dele ponovno namestite po zaključeni namestitvi.

• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); će je, ga odstranite in shranite.
• Če je mogoče, razstavite in odstranite omarice, ki se nahajajo pod in okrog območja namestitve nape, tako da imate boljši dostop do stropa/stene, kamor bo napa nameščena. V nasprotnem primeru pa kolikor je mogoče zaščitite omarice in vse dele, kjer bo potekala namestitev. Izberite ravno površino in jo prekrijte z zaščito, kamor boste nato položili napo in priložene dele.
• Preverite tudi, da je v bližini območja namestitve nape (v predelu, ki je dostopen tudi z montirano napo) na razpolago električna vtičnica in da je mogoča povezava s sistemom za zunanji odvod dimov (samo pri odzračevalni različici).
• Izvedite vsa potrebna zidarska dela (npr.: namestitev električne vtičnice in/ali odprtine za prehod odvodne cevi).

Uvodne informacije za namestitev nape:

Pozor! 2 pritrdilni stremeni se nahajata v stiropornih zaščitah embalaže.

Eno streme je desno R in eno levo L (glejte žig na stremenih):

1. Stremeni D (sl. 1) pritrdite na stransko ploščo zidne omarice s pomočjo dveh vijakov na vsako streme (desno streme R na desno stran, levo streme L na levo stran); streme poravnajte s spodnjim robom.

Streme postavite v stik z zadnjim robom zidne omarice, pri čemer upoštevajte, da zadnji rob stremena ustreza zadnji strani nape;

Če je napa opremljena z distančnikom, po potrebi,

pomaknite streme naprej za debelino distančnika.

Na zgornjo ploščo viseče omarice zavrtajte luknjo za prehod odvodne cevi in električnega napajalnega kabla (kvota za luknjo, navedena na sl. 1, ne vsebuje morebitnega distančnika).

1. Če še nista nameščeni, 2 stremeni E (sl. 2) pritrdite na stranici nape (eno na vsako stran).

a. izvlecite izvlečni predal;
b. snemite maščobni/e filter/re;
c. iz notranjosti nape pritrdite stremeni z dvema vijakoma P na vsako streme, pri čemer jih pritrdite čim bolj zgoraj (stran izhoda zraka) ter nato vijake zategnite.

1. S pomočjo 3 sponk, z zunanje strani nape, pritrdite distančnik M (če je priložen - sl. 2).
2. Napo vstavite v visečo omarico, pri tem pa bodite pozorni, da streme nape E postavite nad streme zidne omarice D (sl. 3).
   Električni kabel potegnite skozi luknjo, ki ste jo izvrtali v ta namen.
3. Napo s pomočjo dveh vijakov pritrdite na čelni del (sl. 3 - en vijak na vsako stran).
4. Izvedite električno povezavo s hišnim omrežjem; napajanje električnega omrežja priključite šele po zaključeni namestitvi.
5. Če se napa ne ujema do potankosti s spodnjim robom viseče omarice, naravnajte sklop, tako da popustite vijake P stremen E, nameščenih na napi (sl. 2); na ta način boste lahko poskrbeli za popoln spoj nape in zidne omarice; po tem ponovno privijte vijake.
6. Odpiranje in zapiranje izvlečnega predala naravnajte skladno z globino viseče omarice, pri tem pa si pomagajte z dvema prislonoma F (sl. 4). Tako boste čelni del poravnali s samo visečo omarico (sl. 4).

a. Popustite vijake prislona F;
b. prislon pomaknite nazaj ali naprej, skladno s potrebami.

c. zategnite vijake prisionov.

1. Na spojni obroček C, priložen dobavi, namestite odvodno cev, po možnosti enakega premera kot je premer spojnega obročka (sl. 5). Odvodna cev mora biti dovolj dolga, da sega navzven (odzračevalna različica) ali do vrhnje plošče viseče omarice (obtočna različica).
2. Spojni obroček C (zaskočna pritrditev) pritrdite na zgornji odvod zraka nape.

Za lažjo namestitev, je spojni obroček opremljen z znakom G, ki se mora skladati s temu namenjenim vodilom H, izdelanim na zgornjem odvodu zraka.

1. Zaključite namestitev odvodne cevi.
2. Odprite izvlečni predal (sl. 5) in namestite estetsko masko Q (če je priložena) ter jo pritrdite iz notranjosti nape s pomočjo 2 vijakov (sl. 7).
3. Ponovno namestite maščobne filtre, napo priključite na električno omrežje in preverite njeno popolno delovanje.

Opis nape

Sl. 8

1 Upravljalna plošča
2 Maščobni filter (1 ali 2, na podlagi izbranega modela)
3 Ročica za sprostitev maščobnega filtra
4 Razsvetljava
5 Zaščita pred dimi (izvlečna), skladno z razpoložljivim modelom je lahko kovinska, steklena ali opremljena z maščobnim filtrom.
6 Estetska maska (razpoložljiva na osnovi izbranega modela)
7 Distančnik (razpoložljiv na osnovi izbranega modela)
8 Viseča omarica (ni del dobave; slika le ponazarja način namestitve).

Delovanje

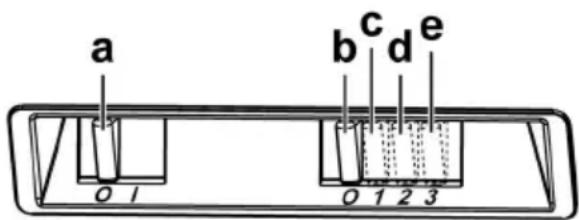

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

V primeru posebno visoke koncentracije dimov v kuhinji uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje vključite 5 minut pred pričetkom kuhanja in ga pustite delovati še približno 15 minut po končanem kuhanju.

a. Vklop oziroma izklop luči
b. lzklop motorjev
c. - d. - e. Najnižja (c.), srednja (d.), najvišja (e.) moč delovanja.

Vzdrževanje

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.

Čiščenje

Napa zahteva pogosto čiščenje, tako zunaj kot znotraj.

Za čiščenje uporabljajte krpo, navlaženo s tekočimi nevtralnimi detergenti.

Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLA!

Pozor: Neupoštevanje pravil za čiščenje naprave in zamenjavo filtrov predstavlja tveganje požarov. Zato vam svetujemo, da sledite priporočenim navodilom.

Zavračamo vsakršno odgovornost za morebitno škodo na motorju in požare, ki bi bili posledica neprimernega vzdrževanja ali neupoštevanja zgornjih opozoril.

Čiščenje steklene zaščite pred dimi (razpoložljiva le pri nekaterih modelih).

Sl. 12

Steklo se lahko sname in očisti z običajnim čistilom za steklo.

Če želite sneti steklo, ravnajte na naslednji način:

1. Snemite maščobni filter.
2. Z zunanje strani samo steklo rahlo pritisnite navzdol in pustite da zdrsne vnaprej.
3. Snemite steklo, tako da ga rahlo zavrtite.
   Potem ko steklo očistite, ponovite zgornji postopek v obratnem vrstnem redu, da ga ponovno namestite.

Maščobni filter

Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Sl. 9

Ogleni filter (samo za obtočno različico)

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Potrebna sta dva ogljena filtra za napo z 2 motorjema in 1 ogljeni filter za napo z 1 motorjem.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Sl. 10

Ogljeni filter postavite tako, da prekrije zaščitno rešetko rotorja motorja, nato osrednji ročaj P filtra zavrtite v smeri urinega kazalca.

Za demontažo, osrednji ročaj P filtra zavrtite v nasprotni smeri urinega kazalca.

Zamenjava žarnic

Sl. 11

Izključite električno napajanje naprave.

Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.

Dostopite do prostora z žarnico:

snemite zaščitni pokrov žarnice, pri čemer si pomagajte z majhnim ploščatim izvijačem ali podobnim orodjem.

Zamenjajte pregorelo žarnico.

Glede na model:

Uporabljajte žarnice v obliki bučk z največ 40W (E14) ali pa halogene z največ 20W (G4 12V).

Ponovno zaprite zaščitni pokrov žarnice (zaskočna pritrditev).

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.
