Produkttyp	Dokumentförstörare
Märke	HSM
Modell	SECURIO P44 OMDD
Skärformat	Korsklippning (partiklar)
Säkerhetsnivå	P-4 (enligt DIN 66399)
Partikelstorlek	4 x 40 mm
Ark kapacitet (A4 80 g/m²)	Upp till 44 ark per genomgång
Uppsamlingsbehållarens volym	140 liter
Inmatningsbredd	310 mm
Mått (L x B x H)	600 x 500 x 900 mm
Vikt	35 kg
Elanslutning	230 V / 50 Hz, 10 A
Motoreffekt	1000 W
Ljudnivå	63 dB(A)
Huvudfunktioner	Framåt/bakåt, automatisk stopp, pappersstoppsdetektering, LED-belysning av behållaren
Underhåll och rengöring	Olia knivarna var 30:e minut med HSM-olja, rengör sensorerna med en torr trasa
Säkerhet	Barnsäkerhetslås, automatisk stopp vid överbelastning, motorns termoskydd
Reservdelar och reparerbarhet	Skärknivar, motor, elektronikkort, oljesats; repareras av auktoriserad tekniker
Allmän information	Professionell dokumentförstörare för kontor; lämplig för intensiv användning

Vanliga frågor - SECURIO P44 OMDD HSM

Vad gör jag om förstöraren fastnar?

Använd bakåtgångsfunktionen för att lossa papperet. Om pappersstoppet kvarstår, stäng av strömmen och ta försiktigt bort det fastnade papperet. Undvik att tvinga.

Hur ofta ska man olja förstöraren?

Det rekommenderas att olja knivarna var 30:e minuts kontinuerlig användning eller efter varje tömning av behållaren. Använd specifik HSM-olja.

Vilken säkerhetsnivå har denna modell?

HSM SECURIO P44 OMDD erbjuder säkerhetsnivå P-4 enligt DIN 66399, som producerar partiklar på 4x40 mm, lämplig för konfidentiella dokument.

Kan jag förstöra häftklamrar eller gem?

Ja, denna förstörare kan förstöra häftklamrar, gem, kreditkort och CD/DVD, men ta bort mappar och gummiband.

Vad är den maximala arkkapaciteten?

Förstöraren kan ta upp till 44 ark A4 80 g/m² per genomgång. För att undvika papperstopp, överskrid inte denna kapacitet.

Är uppsamlingsbehållaren lätt att tömma?

Ja, 140-litersbehållaren är monterad på hjul och har ergonomiska handtag. Den tas lätt ut framifrån.

Hur rengör jag förstöraren?

Koppla bort enheten. Rengör utsidan med en fuktig trasa och torka. Knivarna bör oljas regelbundet; sensorerna kan dammsugas med en pensel.

Varför stannar förstöraren under användning?

Detta kan bero på termisk överbelastning (låt svalna i 30 minuter) eller full behållare. Kontrollera också att papperet inte är skrynkligt.

Vilken garanti har denna produkt?

Tillverkarens garanti är vanligtvis 2 år, men kan variera beroende på återförsäljare. Spara ditt kvitto för eventuella reklamationer.

Var hittar jag reservdelar?

Reservdelar (knivar, motor, strömbrytare) finns hos auktoriserade HSM-återförsäljare eller via kundtjänst. Använd originaldelar.

BRUKSANVISNING SECURIO P44 OMDD HSM

svenska: Dokumentförstörare SECURIO P44 67

suomi: Paperinsilppuri SECURIO P44 75

norsk: Makuleringsmaskin SECURIO P44 83

1 Ändamålsenlig användning, garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.
Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm) 5,8 3,9 3,9x	40 1,9x15
Kreditkort, CD-skivor, disketter, USB-stickor	●	●	●

Det robusta skärverket skadas inte av häftklammer eller gem. Endast på maskiner med en skärbredd på 1x5 mm kan papperet inte innehålla häftklamrar eller gem.

Anvisning: I det separata CD-skärverket (tillval) kan CD-skivor, disketter och kreditkort förstöras obereonde av pappersskärverket.

Dokumentförstöraren har 2 års garanti. Oberoende av garantin fi nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Undantaget från detta är dokumentförstörare med en skärbredd på 0,78x11 mm och 1x5 mm. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Säkerhetsanvisning	Förklaring
JING Om du ignorar var-	ningar fi nns det risk för personskador.
	Om du ignorerar hänvisningen fi nns det risk för materiella skador.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. se- andare. Beakta alla säkerhetsanvis- dokumentförstöraren.

WARNING

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna appa-

rat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

svenska

Stick aldrig in handen i inmatnings-öppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för skador genom CD-splitter!

Använd skyddsglasögon om CD-skivor förstörs i maskiner utan separat CD-skärverk.

Kontrollera apparaten och kabeln regelbundet så att de inte är ska-dade. Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.

• Låt inte apparaten, nätkontakten och nätkabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.
• Apparaten får inte användas direkt intill bildskärmer eller kontorsarbetsplatser.

Servicearbeten som innefattar att huskåpor avlägsnas får endast utföras av HSM:s kundservice och av servicetekniker från våra partners. Kundtjänstadresser, se sidan 92.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet "Ändamålsenlig användning".

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
  – Se till att nätkontakten är lätt åtkomlig.
• Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten.
  – Ta inte i nätkontakten med våta händer.
• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.
• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.

3 Idrifttagande

Innan dokumentförstöraren startas för första gången: öppna luckan och ta bort transportsäkringens 3 vingskruvar från golvplattan under skärverket.

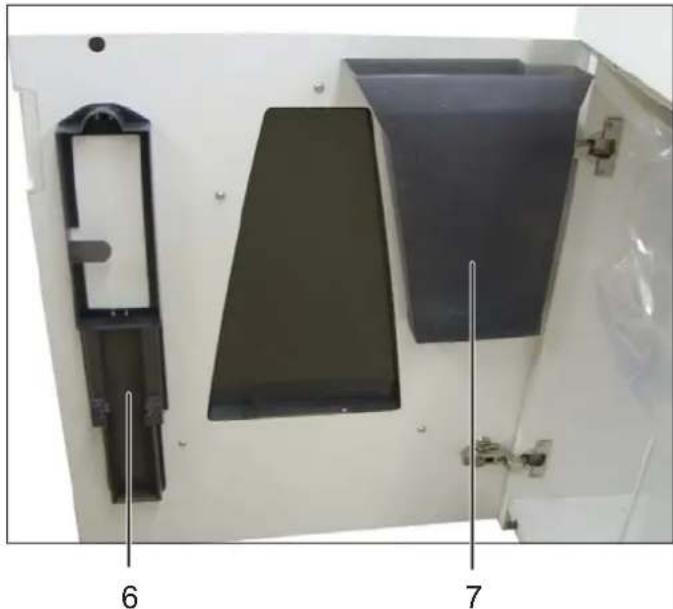

4 Översikt

Märk: Vilka komponenter som finns i maskinen varierar bereonde på utförande.

1 Inmatningsöppning för CD-skivor, disketter och kreditkort (tillval)
2 Säkerhetsanvisningar
3 Fotocell i pappersöppningen
4 Säkerhetsdel
5 Manöver- och displayenhet
6 Hållare för bruksanvisning och oljefl aska
7 Behållare för CD-kort / disketter / kreditkort (tillval)
8 Påfyllningsöppning för oljan för knivblock (endast cross cut (partiklar))
9 PAPERcontrol

Manöver- och displayelement

Märk: Vilka funktioner som står till förfogande varierar beroende på utförande.

R-knapp:

• Skärverket går bakåt
  • Kvittering av störningar
  • Visa programvaruversionen (endast för servicetekniker)

5 Handhavande

WARNING

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

- Mätning av papperstjocklek PAPERcontrol Dokumentförstöraren har en inbyggd funktion för mätning av papperstjockleken. Det gör det möjligt att kontrollera hur mycket papper som kan förstöras på en gång.

Skjut in pappersbunten i kontrollöppningen. Efter en kort fördröjning lyser indikatorn:

Grönt: Pappersbunten kan förstöras.

Gult: Pappersmängden ligger inom maskinens övre kapacitetsområde. Minska antalet pappersark för att skona maskinen och undvika pappersstopp.

Rött: Pappersmängden ligger över maskinens kapacitetsområde. Förhindra att skärverket blockeras genom att minska pappersmängden.

- Mata in pappersarket genom pappersöppningens mitt. Fotocellen startar skärverket automatiskt. Det är därför särskilt viktigt att se till att smala pappersremsor registreras av fotocellen.

Varning: mata inte in papper i CD-skärverket. Det kan leda till skador.

3 sekunder efter det att fotocellen i inmatningsöppningen för papper blivit fri igen stängs skärverket av automatiskt och dokumentförstöraren kopplar över till standby.

Förstöra CD-skivor / USB-stickor / kredit-kort / disketter

• Kontrollera att maskinen är godkänd för dessa material (se "Ändamålsenlig användning").
• På maskiner med separat CD-skärverk (till-val): mata in CD:s, disketter och kreditkort i inmatningsöppningen till detta skärverk. Det skyddar mot splitter. Använd annars pappers-skärverket.
• USB-stickor förstör du alltid i pappersskärverket.

Frånslagning av dokumentförstöraren

• Tryck på på/av-knappen.
  ▶ Symbolen "driftklar" slocknar.

Ytterligare funktionslägen:

- Kontinuerlig körning Användning: förstöring av stora mängder papper Funktion: skärverket går oavbrutet. Om det går 2 minuter utan att något material matas in stängs skärverket av och dokumentförstöraren kopplar över till standby. Start: tryck minst 4 sekunder på på/av-knappen. Avbryta i förtid: tryck på på/av-knappen.

- Viloläge (Sleep-down) Funktion: 2 minuter efter den sista pappersinmatningen stängs alla onödiga förbrukare av automatiskt. Indikeringen "driftklar" slocknar regelbundet kortvarigt. När papperet matas in startar dokumentförstöraren automatiskt.

- Automatisk avstängning Funktion: om dokumentförstöraren står oanvänd i 1 timme stängs den av helt och förbrukar alltså ingen ström längre (på nätter, helger). Återstart: tryck på på/av-knappen.

Störnings- och funktionssymboler

Symbol Störning Åtgärd

8V Lyser kon- stant	Pappers- stopp,överbelast- ning	För mycket papper har matas in på en gång.➤ Skärverket går "baklänges" några sekunder och skjuter ut papperet.Tryck vid behov på reverseringsknappen "R" för att ta bort pappersstapeln.Ta bort halva pappersstapeln.Mata in pappersarken efter varandra. Märk:Den här symbolen tänds också om motorn överbelastas. Låt då dokument- förstöraren svalna 20 minuter innan den startas igen.
	Blinkande ljus	Papper och CD-skivor har matats in samtidigtAnvänd inte de två skärverken samtidigt; skär förts papper och sedan CD- skivor/disketter/kreditkort, eller tvärtom.
		Tryck på sä- kerhetsdelLysdioden blinkar även när du trycker på en säkerhetsdel under ett pap- persstopp eller om du öppnar dörren.
—Lyser kon- stant	Behållaren för papper full	Töm behållaren.Märk:Om reverseringsknappen trycks in innan luckan öppnas dras en del av ma- terialet in i skärverket igen.
Blinkande ljus	Behållaren för CD-ski- vor full	Töm behållaren. Lyft då upp den ur hållaren.
	Lucka öp- pen, eller säkerhets- delen har inte hakat fast	Stäng luckan eller haka fast säkerhetsdelen.Märk:Under skärningsförloppet registreras säkerhetsdelens rörelser. Om maski- nen stängs av utan att något fel signaleras: dra ut papperet ur pappersöpp- ningen och mata sedan in det igen.
	Metallregist- rering	Tryck på reverseringsknappen och dra ut papperet från inmatningsöppningen.Ta bort metall från papperet eller från säkerhetsdelen.Kvittera störningen genom att trycka på R-knappen.

Störning
Skärverket går oav-brutet, även om inte maskinen är i läget kon-tinuerlig körning.		Fotocellen är nedsmutsad med pappersdamm.• Rengör fotocellen i pappersöppningen med en torr pensel eller trasa.
Symbol Funktion
flera indikatorer lyser		R-knappen har tryckts in längre än 20 sekunder: visning av programvaruver-sionen (endast för servicetekniker)
Symbol Störning Åtgård
	Oljebehål-laren tom	• Fyll på behållaren med olja för knivblock.	Använd endast HSM-specialolja!Behållarvolym: 250 mlTryck på säkerhetsdelen och lyft luckan.Påfyllningsöppningen för oljan sitter på inmatningska-nalens högra sida.Oljan kan fyllas på både genom den lilla öppningen 1(ta bort den gula pluggen) och den normala öppning-en 2(skruva bort det röda locket).
Symbol Funktion Aktivering/avaktivering
	Knapplåset är aktiverat.	Aktivera och avaktivera knapplåset• tryck ned reverseringsknappen och håll den nedtryckt• tryck på på/av-knappen• släpp först upp på/av-knappen och sedan R-knappen

Anvisningar

Manuell reversering

När man trycker på reverseringsknappen ändrar skärverket riktning och går "bakåt", efter ca 2 sekunder stängs det av (även om knappen fortfarande hålls nedtryckt). För att upprepa den manuella reverseringen måste man släppa upp knappen och sedan trycka på den igen. Om dokumentförstöraren redan körs i skärriktning sker omedelbar reversering när knappen trycks.

Behållare

När behållaren för papper eller behållaren för CD-skivor blir full stängs drivningen till båda skärverken av.

På maskiner med separat CD-skärverk övervakas nivån i CD-behållaren (se översikten, pos. 7). Töm behållaren om detta indikeras på manöver- och displayelementet.

Automatisk smörjning (endast cross cut - partiklar)

Skärverken smörjs automatiskt i ca 1,5 sekunder efter

• 200 s gångtid (motsvarar ca 50 ggr pappersskärning)
• tryckning av reverseringsknappen vid nästa användning i skärriktning

Signalen "oljebehållaren tom" raderas automatiskt när behållaren har fyllts på. Dokumentförstöraren är driftklar även om oljebehållaren är tom.

Metallregistrering (tillval)

Som tillval har dokumentförstöraren en funktion för metallregistrering. Den automatiska avstängningsfunktionen förhindrar att gem eller andra metallföremål skadar skärverket.

Övervakning av säkerhetsdelen

Under skärningsförloppet registreras säkerhetsdelens rörelser. Om maskinen stängs av utan att något fel signaleras: dra ut papperet ur pappersöppningen och mata sedan in det igen.

PAPERcontrol

Mätningen av papperstjocklek kalibreras regelbundet: Lysdioden blinkar en kort tid efter 400 s.

Endast strimlor: Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren: Använd endast HSM specialolja för knivblock:

• Spruta specialoljan för knivblock över hela knivaxlarnas bredd; spruta genom inmatningsöppningen.
• Kör skärverket i cirka 10 s. i kontinuerlig körning.
  ▶ Pappersdamm och partiklar lossnar.

6 Rengöring och underhåll

WARNING

Farlig nätspänning!

Stäng av dokumentförstöraren, drag ut nätkontakten.

Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Kontrollera dörrbrytarens funktion

WARNING

Om du fastställer avvikelser från följande funktionsförlopp: stäng av dokumentförstöraren, dra ut nätkontakten och kontakta kundtjänst.

• Stick in nätkontakten och slå på dokumentförstöraren.
• Mata in ett pappersark och öppna framdörren samtidigt som arket matas in.
  Skärverket måste genast stanna och symbolen "dörr öppen" måste lysa.
• Stäng dörren.
  ▶ Skärverket får inte starta igen.
• Dra ut pappersarket ur inmatningsöppningen. Fotocellen måste vara fri.
• Stäng av maskinen och slå på den igen.
  När papperet matas in startar skärverket.

7 Avfallshantering / återvinning

Uttjänade elektriska och elektroniska apparater innehåller ofta, förutom värdefullt material, skadliga ämnen som var nödvändiga för apparatens funktion och säkerhet. Felaktig hante-ring och felaktigt omhändertagande

kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

8 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning, kartong på pall försedd med förpackningsband
  • 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör

• 25 st sidoveckade säckar Beställnr. 1.452.995.000
- Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 92.

9 Tekniska data

Skärsätt	Nedskärning till strimlor		Nedskärning till partiklar
Skärstorlek (mm)	5,8	3,9	3,9 x 40	1,9 x 15	0,78 x 11	1 x 5
Säkerhetsnivå DIN 66399DIN 32757 – 1	P-2/O-2/T-2E-22	P-2/O-2/T-2E-22	P-4/O-3/T-4E-3/F-13	P-5/O-4/T-5E-4/F-24	P-6/F-35	P-7/F-3Level 6*
Skärkapacitet** (ark), DIN A4 80 g/m2	70 - 72	56 - 58	39 - 41	23 - 25	15 - 16	10
Skärhastighet	100 mm/s
Arbetsbredd	400 mm
AnslutningEffekt vid max. antal ark	230 V, 50 Hz 120 V, 60 Hz2600 W
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10 °C till +25 °Cmax. 90 %, ej kondenserandemax. 2000 m
Mätt b x d x h (mm)	700 x 592 x 1025
Vikt	ca. 108 kg
Papperbehållarens volym	205 l
Emissionsljudtrycksnivå (tomgång / last)	64 - 67 dB(A) / 65 dB(A)
Skärstorlek på det separata CD-skärverket(tillval)	Artikelnummer +C, E ***			Artikelnummer +M, N ***
	3,9 x 40 mm			2,2 x 2,0 mm

* HSM-specifi kation
** Max. antal ark (DIN A4, 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.
*** Märkningen är bokstaven efter det 7-siffriga artikelnumret på typskylten på apparatens baksida. Till exempel 1873111C >> skärstorlek 3,9 x 40 mm

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany intygar härmed att nedan angiven maskin

dokumentförstöraren Securio P44

genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG

EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifi kationer:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. Aug. 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A12:2011

Frickingen, 22.2.2013

i.V. Hubert Kötzinger - Chef för produktutveckling miljöteknik
