Producttype	Documentvernietiger
Merk	HSM
Model	SECURIO P44 OMDD
Snijformaat	Kruissnede (deeltjes)
Veiligheidsniveau	P-4 (volgens DIN 66399)
Deeltjesgrootte	4 x 40 mm
Capaciteit vellen (A4 80 g/m²)	Tot 44 vellen per keer
Volume opvangbak	140 liter
Invoerbreedte	310 mm
Afmetingen (L x B x H)	600 x 500 x 900 mm
Gewicht	35 kg
Voeding	230 V / 50 Hz, 10 A
Motorvermogen	1000 W
Geluidsniveau	63 dB(A)
Belangrijkste functies	Vooruit/achteruit, automatische stop, papierstoring detectie, LED-verlichting van de bak
Onderhoud en reiniging	Smeer de messen elke 30 minuten gebruik met HSM-olie, reinig de sensoren met een droge doek
Veiligheid	Kinderslot, automatische stop bij overbelasting, thermische beveiliging van de motor
Reserveonderdelen en repareerbaarheid	Snijmessen, motor, printplaat, oliekit; repareerbaar door een erkende technicus
Algemene informatie	Professionele documentvernietiger voor kantoor; geschikt voor intensief gebruik

Veelgestelde vragen - SECURIO P44 OMDD HSM

Wat te doen als de vernietiger vastloopt?

Gebruik de achteruit functie om het papier los te maken. Als de storing aanhoudt, schakel de stroom uit en verwijder voorzichtig het vastzittende papier. Forceer niet.

Hoe vaak moet de vernietiger worden gesmeerd?

Het wordt aanbevolen om de messen elke 30 minuten continu gebruik of na elke lediging van de bak te smeren. Gebruik de speciale HSM-olie.

Wat is het veiligheidsniveau van dit model?

De HSM SECURIO P44 OMDD biedt een veiligheidsniveau P-4 volgens DIN 66399, met deeltjes van 4x40 mm, geschikt voor vertrouwelijke documenten.

Kan ik nietjes of paperclips vernietigen?

Ja, deze vernietiger kan nietjes, paperclips, creditcards en cd/dvd's vernietigen, maar verwijder ringbanden en elastieken.

Wat is de maximale velcapaciteit?

De vernietiger kan tot 44 vellen A4 80 g/m² per keer aan. Om storingen te voorkomen, overschrijd deze capaciteit niet.

Is de opvangbak gemakkelijk te legen?

Ja, de bak van 140 liter is op wielen gemonteerd en heeft ergonomische handvatten. Hij kan gemakkelijk aan de voorkant worden verwijderd.

Hoe reinig ik de vernietiger?

Koppel het apparaat los. Reinig de buitenkant met een vochtige doek en droog het. De messen moeten regelmatig worden gesmeerd; de sensoren kunnen met een kwast worden ontstoft.

Waarom stopt de vernietiger tijdens gebruik?

Dit kan komen door thermische overbelasting (laat 30 minuten afkoelen) of een volle bak. Controleer ook of het papier niet gekreukt is.

Wat is de garantie op dit product?

De fabrieksgarantie is meestal 2 jaar, maar kan variëren per verkoper. Bewaar uw factuur voor eventuele claims.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (messen, motor, schakelaar) zijn verkrijgbaar bij erkende HSM-dealers of via de klantenservice. Gebruik originele onderdelen.

GEBRUIKSAANWIJZING SECURIO P44 OMDD HSM

1 Gebruik volgens de bestemming, garantie

Kijk op het typeplaatje aan de achterkant van het toestel na voor welke snijbreedte en netspanning uw papiervernietiger bestemd is en neem de betreffende punten in de gebruiksaanwijzing in acht.
De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	5,8	3,9	3,9	9x40	1,9	x15
Kredietkaarten, Cd's, diskettes, USB-sticks	●		●			●

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met snij-breedte 1x5 mm mag het papier geen nietjes of paperclips bevatten.

Aanwijzing: in het afzonderlijke cd-snijwerk (optie) kunt u onafhankelijk van het papiersnijwerk cd's, diskettes en kredietkaarten vernietigen.

De garantietijd voor de papiervernietiger bedraagt 2 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaal-snijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Een uitzondering vormen daarbij de papiervernietigers met snijbreedte 0,78x11 mm en 1x5 mm. Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

2 Veiligheidsadviezen

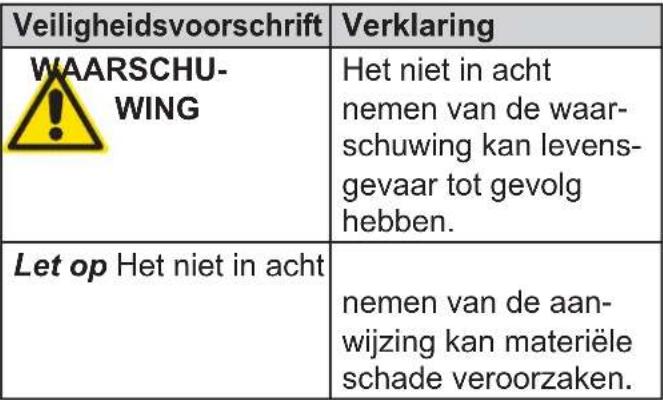

Classifi catie

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan latere gebruikers

door. Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

WAARSCHUWING

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder 14 jaar) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt

worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen. Laat de papierver-nietiger niet onbeheerd ingeschakeld.

nederlands

WAARSCHUWING Gevaar voor verwondingen!

Niet in de gleuf van de papiertoevoer- opening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaar voor verwondingen door cd-splinters!

Draag een veiligheidsbril, als u de cd»s vernietigt in machines zonder apart cd-snijwerk.

WAARSCHUWING Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.
• Voorkom dat water in de papiervernietiger terechtkomt. Dompel noch netsnoer noch netstekker in water.
• Neem de netstekker nooit met vochtige handen vast.
• Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.
• Gebruik het toestel alleen in droge binnen- ruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.

Controleer toestel en kabels regelmatig op schade. Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.

• Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.
• Het toestel is niet bestemd voor gebruik in de directe omgeving van monitor- en kantoorwerkplaatsen.

Servicewerkzaamheden, die met het verwijderen van behuizingsafdekkingen zijn verbonden, mogen alleen door de HSM-klantenservice en service-technici van onze dealers

worden uitgevoerd.

Klantendienstadressen zie pagina 92.

Let op Gevaar door verkeerd gebruik

Gebruik de machine uitsluitend conform de aanwijzingen in het hoofdstuk „Gebruik volgens de bestemming”.

3 Ingebruikneming

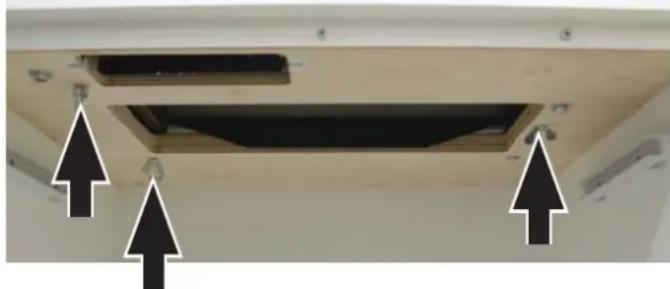

Open voor de eerste inbedrijfstelling de deur en verwijder de drie vleugelschroeven van de transportborgingen uit de bodemplaat onder het snijwerk.

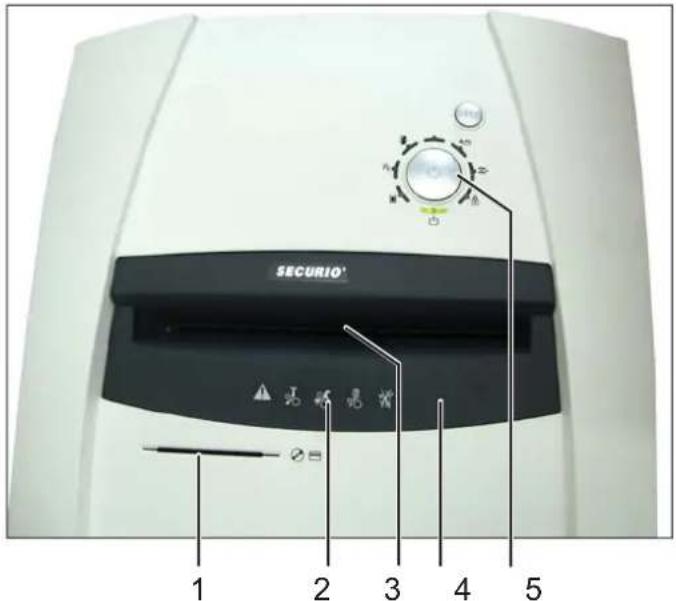

4 Overzicht

Aanwijzing: Afhankelijk van de uitvoering is het mogelijk dat uw machine niet alle modules bevat.

1 Toevoersleuf voor cd's, diskettes en creditcards (optie)
2 Veiligheidsadviezen
3 Fotocel in de papiertoevoer
4 Veiligheidselement
5 Bedienings- en weergave-eenheid

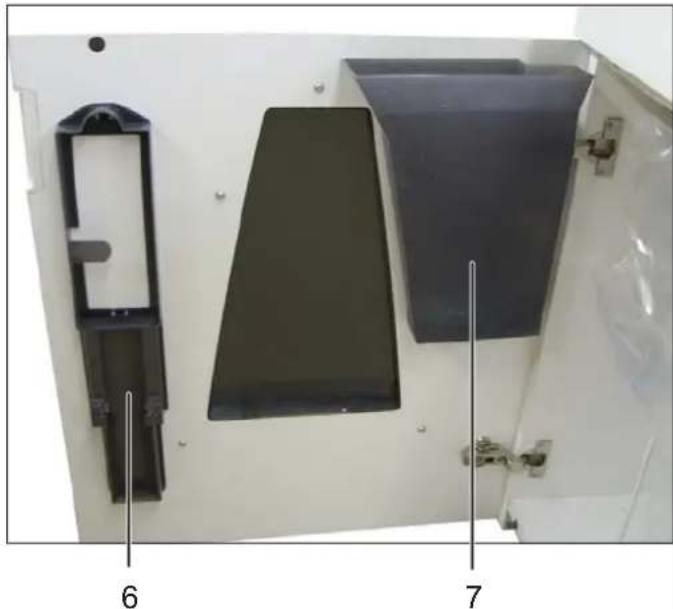

6 Houder voor gebruiksaanwijzing en oliefl es
7 Snijgoedbak cd's / diskettes / creditcard (opties)
8 Vulopening voor snijblokolie (enkel bij snippers)
9 PAPERcontrol

Aanwijzing: Afhankelijk van de machineuitvoering is het mogelijk dat niet alle functies beschikbaar zijn.

Indicatie: PAPERcontrol

Indicatie: deur open of veiligheidselement niet vergrendeld

Indicatie: overbelasting (papier vastgelopen)

Indicatie: papier-/cd-bak vol

R-toets:

• Snijwerk loopt achteruit
• Storingbevestiging
• Weergave van de software-versie (alleen voor service-technici)

Indicatie: oliereservoir leeg

Functietoets

„Aan / Uit / Start“

Indicatie: metaalherkenning

Indicatie: toetsblokkering

Indicatie: gebruiksklaar / sleep down

5 Bediening

WAARSCHUWING

Zorg er voor het inschakelen van de machine voor dat alle veiligheidsvoorschriften in acht genomen werden.

Papiervernietiger inschakelen

• Controleer of zich geen papier in de gleuf van de papiertoevoer bevindt.
  • Druk op de aan/uit-toets.
  ▶ Weergave „Gebruiksklaar” brandt.

Papier vernietigen

- Papierdiktemeter PAPERcontrol De papiervernietiger is uitgerust met een ge-integreerde papierdiktemeter. Daarmee kunt u controleren, of een stapel papier in één doorgang kan worden vernietigd. Schuif de papierstapel in de controlesleuf. Na een korte vertraging gaat het indicatie-lampje op het bedieningspaneel branden:

groen: Papierstapel kan worden vernietigd.

geel: De hoeveelheid papier ligt binnen het hoogste vermogensbereik van de machine. In dat geval kunt u het aantal vellen verminderen, om de machine te sparen en er zeker van te zijn dat het papier niet vast-loopt.

rood: Het aantal vellen ligt boven het maximale snijvermogen van de machine. U kunt voorkomen dat het snijwerk blokkeert, door de hoeveelheid papier te verminderen.

Neem de papierstapel eruit.

- Voer het papier in het midden van de papiersleuf in. Het snijwerk wordt automatisch door de fotocel gestart. Let er daarom bij smalle papierstroken op, dat deze door de fotocel kunnen worden gedetecteerd.

Attentie: Vernietig geen papier in het cd-snijwerk. Dit kan schade veroorzaken.

3 s nadat de fotocel in de papiertoevoeropening weer vrij is, wordt het snijwerk automatisch uitgeschakeld en gaat de papiervernietiger in stand-by.

Cd's / USB-sticks / creditcards / diskettes vernietigen

• Controleer of het is toegestaan om met uw machine deze materialen te vernietigen (zie „Gebruik volgens bestemming").
• Bij machines met een apart cd-snijwerk (op-tie) voert u cd's, diskettes en kredietkaarten in de toevoersleuf van het snijwerk in. Dat beschermt u tegen splinters. Als dat niet het geval is gebruikt u het papiersnijwerk.
• USB-sticks vernietigt u altijd in het papiersnijwerk.

Papiervernietiger uitschakelen

• Druk op de aan/uit-toets.
▶ Weergave „Gebruiksklaar“ gaat uit.

Andere functiemodi:

- Continumodus

Gebruik: vernietiging van grote hoeveelhe- den papier Functie: snijwerk loopt ononderbroken. Als er 2 min geen materiaal wordt toege- voerd, schakelt het snijwerk uit en de gaat de papiervernietiger in stand-by. Start: Druk minimaal 4 seconden op de aan/ uit-knop. Voortijdig afbreken: Druk op de aan/uit-toets.

• Slaapmodus (Sleep-down)

Functie: 2 minuten na de laatste papiertoevoer worden alle onnodige verbruikers automatisch uitgeschakeld. De weergave "Gebruiksklaar" gaat met regelmatige intervallen kort uit. Bij papiertoevoer start de papiervernietiger automatisch op.

• Automatisch uitschakelen

Functie: als de papiervernietiger 1 uur lang niet gebruikt is, wordt hij compleet uitgeschakeld en verbruikt daardoor geen stroom meer ('s nachts, in het weekend).

Opnieuw in gebruik nemen: Druk op de aan/uit-toets.

Storing- en functie-indicaties

Weergave	Storing Storing verhelpen
brandtcontinu	Vastgelopenpapier,overbelasting	U heeft te veel papier in een keer toegevoerd.➢ Het snijwerk loopt enkele seconden achteruit en schuift het papier eruit.• Druk eventueel nog op de omkeertoets „R” om de papierstapel te verwijderen.• Halveer de papierstapel.• Voer het papier na elkaar in.Aanwijzing:Om het papier beter te kunnen verwijderen kunt u het veiligheidselement omhoogklappen. Druk daarvoor op het midden van de voorste rand van het veiligheidselement en til de klep op. Aanwijzing:deze weergave brandt ook als de motor overbelast werd. Laat de papierver-nietiger in dit geval voor de volgende ingebruikneming 20 minuten afkoelen.
	papier encd ge-lijktijdigtoegevoerd	• Gebruik beide snijwerken niet tegelijk, maar vernietig papier en cd’s/disket-tes/kredietkaarten na elkaar.
	Druk opveiligheids-element	• De LED knippert ook als u bij vastgelopen papier op het veiligheidselement drukt of de deur opent.
[dy4c]brandtcontinuKnipper-licht	snijgoedbakvoor papiervol	• Leeg de snijgoedbak voor papier.Aanwijzing:als u voor het openen van de deur de omkeertoets kort indrukt, wordt een deel van het snijgoed in het snijwerk teruggetrokken.
	cd-bak vol •	Leeg de cd-bak. Neem hem daarvoor naar boven uit de houder.
	Deuropen ofveiligheids-element niet vergrendeld	• Sluit de deur of klik het veiligheidselement vast.Aanwijzing:Bewegingen van het veiligheidselement bij het vernietigen worden gede- tecteerd. Als uw machine zonder foutsignalering uitschakelt, trek dan het papier uit de papiergleuf en breng het opnieuw in.
[rrdy]	Metaalher-kenning	• Druk op de omkeertoets en trek het papier uit de toevoersleuf.• Verwijder metaal dat zich in het papier of op het veiligheidselement bevindt.• Bevestig de storing door het indrukken van de R-knop.
Storing
Snijwerk draait onon-derbroken hoewel de machine niet in de permanente modus staat.		De fotocel is verontreinigd door papierstof.• Reinig de fotocel in de papiertoevoer met een droge kwast of een doek.
Weergave Functie
Meerdere indicaties branden		De R-knop werd langer dan 20 s ingedrukt: weergave van de softwareversie (alleen voor servicetechnici)
Weergave	Storing Storing verhelpen
	oliereservoir leeg	• Vul het reservoir met snijblokolie.Gebruik daarvoor speciale HSM-olie!Inhoud: 250 mlDruk op het veiligheidselement en til de klep op.De vulopening van de olie-voorziening bevindt zich aan de rechterzijde van de toevoerschacht.De olie kan worden gevuld door de kleine opening1(gele stop verwijderen) en door de normale opening2(rode dop losschroeven).
Weergave	Functie Activering / deactivering
	toetsblok-kering is actief.	Voor het activeren of deactiveren van de toetsblokkering• de omkeertoets indrukken en ingedrukt houden• op de aan/uit-toets drukken• eerst de aan/uit-knop loslaten en vervolgens de R-knop

Aanwijzingen

Met de hand omkeren

Door het indrukken van de omkeertoets loopt het snijwerk achteruit en wordt na ca. 2 seconden uitgeschakeld, ook als de toets nog steeds is ingedrukt. Om opnieuw een handmatige omkering te starten, moet de toets worden losgelaten en opnieuw weer worden ingedrukt.

Als de papiervernietiger al in de vernietigingsrichting wordt gebruikt, dan wordt deze door het indrukken van de toets meteen omgekeerd.

Snijgoedbak

De aandrijving van beide snijwerken wordt uitgeschakeld als de papier- of de cd-bak vol is.

Bij machines met afzonderlijk cd-snijwerk wordt het vulniveau in het cd-reservoir (zie overzicht, pos. 7) bewaakt. Leeg het reservoir na signalisatie aan het bedienings- en weergave-element.

Automatische olie-voorziening (enkel bij snippers)

Het oliën van de snijwerken vindt gedurende ca. 1,5 seconden plaatsen na

• 200 s looptijd van het snijwerk (komt overeen met ca. 50 bewerkingen papier vernietigen)
• indrukken van de omkeertoets bij het volgende gebruik in vernietigingsrichting

De signalering „Oliereservoir leeg” wordt na het vullen van het reservoir automatisch gewist. De papiervernietiger blijft ook gebruiksklaar bij een leeg oliereservoir.

Metaalherkenning (optie)

De papiervernietiger is optioneel met een metaalherkenning uitgerust. Door de automatische uitschakeling wordt schade aan het snijwerk door paperclips of andere metalen delen vermeden.

Bewaking van het veiligheidselement

Bewegingen van het veiligheidselement bij het vernietigen worden gedetecteerd. Als uw machine zonder foutsignalering uitschakelt, trek dan het papier uit de papiergleuf en breng het opnieuw in.

PAPERcontrol

De papiersterktemeting wordt regelmatig gekalibreerd: de LED knippert na 400 s gedurende korte tijd.

6 Reiniging en onderhoud

WAARSCHUWING

Gevaarlijke netspanning!

Papiervernietiger uitschakelen, stekker uit het stopcontact trekken.

Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. Daarbij geen water in het toestel laten binnendringen.

Controleer of deurschakelaar goed werkt: WAARSCHUWING

Als u bij de hieronder beschreven procedure afwijkingen vaststelt, schakelt u de papiervernietiger uit,

trekt de stekker eruit en informeert u de klantenservice.

• Steek de steker erin en schakel de papiervernietiger in.
• Voer een vel papier in en open de frontdeur, terwijl het vel wordt ingetrokken.

  Het snijwerk moet meteen uitschakelen en de weergave „Deur open” gaat branden.

• Sluit de deur.

  Het snijwerk mag nog niet opnieuw starten.

• Trek het papier uit de toevoeropening. De fotocel moet vrij zijn.
  • Schakel de machine uit en weer in.
• Als er papier wordt toegevoerd start het snijwerk.

Nur Hersteller-Öl verwenden! Exclusive use with manufacturer oil!

Alleen stroken: Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met olie.

Gebruik daarvoor enkel speciale snijblokolie van HSM:

• Spuit speciale olie voor snijblokken door de papiertoevoeropening over de volledige breedte van de snijassen.
• Laat het snijwerk zonder papiertoevoer ca. 10 s in de permanente modus lopen.
  Papieropstopping en snippers worden verwijderd.

7 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werking van het apparaat.

Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische apparaten. Zorg er ook voor dat alle verpakkingsmaterialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

8 Leveringsomvang

• Papiervernietiger aansluitingsbereld in doos verpakt, doos op palette omwikkeld met verpakkingsband
  • 5 opvangzakken
  • voor snippers 1 fl es snijblok speciaal olie
• Gebruiksaanwijzing

Toebehoren

• 25 opvangzakken bestelnr. 1.452.995.000
- Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 92.

9 Technische specifi caties

Wijze van snijden Stroken Snippers
Grootte van de snippers (mm)	5,8	3,9	3,9 x 40	1,9 x 15	0,78 x 11	1 x 5
Veiligheidsniveau DIN 66399DIN 32757 – 1	P-2/O-2/T-2E-22	P-2/O-2/T-2E-22	P-4/O-3/T-4E-3/F-13	P-5/O-4/T-5E-4/F-24	P-6/F-35	P-7/F-3Level 6*
Snijvermogen** (bladen), DIN A4 80 g/m2	70 - 72	56 - 58	39 - 41	23 - 25	15 - 16	10
Snijsnelheid	100 mm/s
Werkbreedte	400 mm
AansluitingVermogen bij max. aantal bladen	230 V, 50 Hz 120 V, 60 Hz2600 W
Omgevingsvoorwaarden tijdens het ge-bruik:TemperatuurRelatieve luchtvochtigheidHoogte boven normaal nulpunt	-10 °C tot +25 °Cmax. 90 %, niet condenserendmax. 2.000 m
Afmetingen in mm (bxdxh)	700 x 592 x 1025
Gewicht	ca. 108 kg
Inhoud van de snijgoedbak voor papier	205 l
Emissiegeluidsdrukniveau(Stationair / belast)	64 - 67 dB(A) / 65 dB(A)
Snijgrootte van het aparte cd-snijwerk(optie)	Artikelnummer +C, E ***			Artikelnummer +M, N ***
	3,9 x 40 mm			2,2 x 2,0 mm

* HSM-specifi catie
** Het max. aantal bladen (DIN A4, 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.
*** Het identificatieteken is de letter na het 7-cijferige artikelnummer op het typeplaatje aan de achterzijde van het apparaat. Bijvoorbeeld 1873111C >> snijgrootte 3,9 x 40 mm

EG-conformiteitsverklaring

De fabrikant HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany verklaart hiermee dat de hierna beschreven machine

papiervernietiger Securio P44

op basis van zijn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Laagspanningsrichtlijn 2006 / 95 / EG

EMC-richtlijn 2004 / 108 / EG

Toegepaste normen en technische specifi caties:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 + A1:2009 + A2:2009 • EN 61000-4-5:2006

• EN 61000-3-3:2008 • EN 61000-4-6:2007 + Corr. Aug. 2007

• EN 62233:2008 • EN 61000-4-11:2004

• EN 60950-1:2006 + A12:2011

Frickingen, 22.2.2013

i.V. Hubert Kötzinger - Hoofd Productontwikkeling milieutechniek

Ta bort pappersbunten.
