BRUKSANVISNING MUSICKIT MK6000 PARROT

Beskrivning av Parrot MK6000 p 92

Ansluta sin telefon / PDA (Bluetooth p 93 FUNKTIONER p 93 Telefoni p 93

Funktionsinnehåll i röstmenyerna p 93

Beskrivning och användning av funktionerna p 94

Röstigenkänning p 95

Spela in nyckelord och magiska ord p 95

Lagra kontakter i Parrot MK6000 p 95 Streaming audio p 95

Para ihop din audiospelare med Parrot MK6000 p 95

Beskrivning och användning av funktionerna p 96 UPPDATERING p 97 HOTLINE p 97

TEKNISKA SPECIFIKATIONER p 97 ANTECKNINGAR p 98

ALLMÄN INFORMATION p 123 88

Bluetooth® -teknologin gör det möjligt att upprätta röst- och datakommunikation via en radioförbindelse på kort avstånd. Den gör det även möjligt för ett stort antal elektroniska apparater att kommunicera sinsemellan, bl. a. telefoner och handsfreeutrustningar.

• Kontrolltangentbord • Installationskablar • Elektronisk styrbox • Dubbel mikrofon • Bruksanvisning

Tack vare många års erfarenhet inom behandling av signaler och röstigenkänning, kan Parrot erbjuda en handsfreeutrustning med en hög ljudkvalitet under samtalen. Parrot MK6000 är den första handsfreeutrustningen som integrerar Beamforming-tekniken genom en dubbel mikrofon. Denna teknologi möjliggör kommunikation med bättre kvalitet och en bättre brusreducering. Med Parrot MK6000 kommer du att kunna ringa samtal från bilen utan att lyfta händerna från ratten. Du kan även använda handsfreeutrustningens Streaming Audio-funktion, för att lyssna på musikfiler från din telefon / PDA eller din audiospelare via högtalarna i bilen (om din telefon/ PDA eller audiospelare stöder denna funktion). Den fungerar som en riktig förlängning av din mobiltelefon.

Första användningen Installation av Parrot MK6000 Innan du fäster de olika komponenterna som ingår i handsfreeutrustningen i kupén bör du ansluta installationskablarna, kontrolltangentbordet och den dubbla mikrofonen till den elektroniska styrboxen. Ta bort de ursprungliga anslutningsdonen för bilens audiosystem. Kablarna som levereras med utrustningen är försedda med «ISO»-anslutningar och två par «Line»-utgångar. «Line»-utgångarna kan användas om ditt audiosystem har detta tillval (användning av en förstärkare). Flera monteringar är därför möjliga beroende på den typ av bilradio och den bil du har: Parrot MK6000

I förpackningen ingår

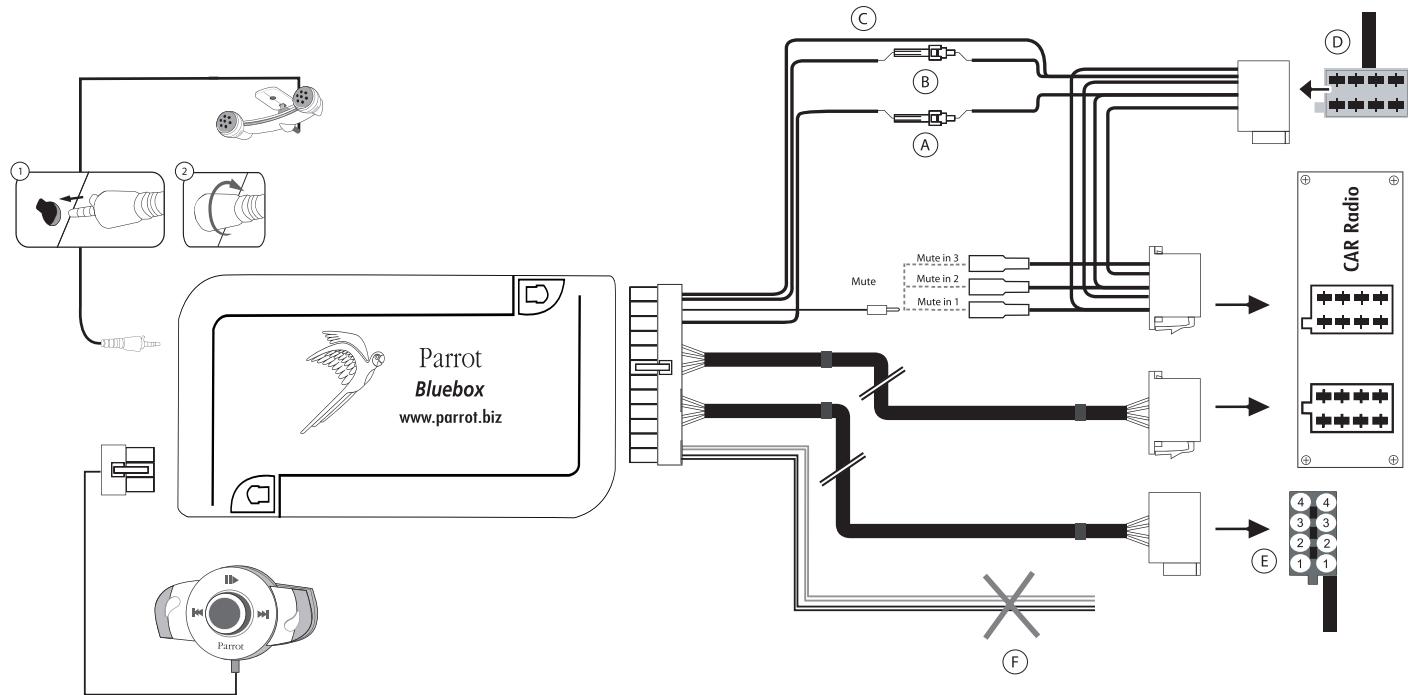

Bilradio med «ISO»- anslutning (se följande schema):

• A :12V nyckel • B : permanent 12V • C : Jord • D : Anslutning till bilens strömmatning • E : Anslutning till bilens högtalare 1.Höger högtalare bak (violett / violett-svart) 2.Höger högtalare fram (grå / grå-svart) 3.Vänster högtalare fram (vit / vit - svart) 4.Vänster högtalare bak (grön / grön – svart) • F : Denna kabelledning används inte

• Anslut handsfreeutrustningens hankontakter till bilradion. • Anslut audiokabeln och bilens matarkabel till honkontakterna på Parrot MK6000. • Anslut den lediga gula ledningstråden på installationskabeln till en av audiosystemets motsvarande mute-ingångar, om det har sådana (mute in1, mute in2 eller mute in3). Obs: Mute-funktionen gör det möjligt att koppla bort ljudet från bilradion för att i stället höra samtalet. Valet av Mute-ingång beror på bilradions konfiguration.

Användning av ISO-anslutningar

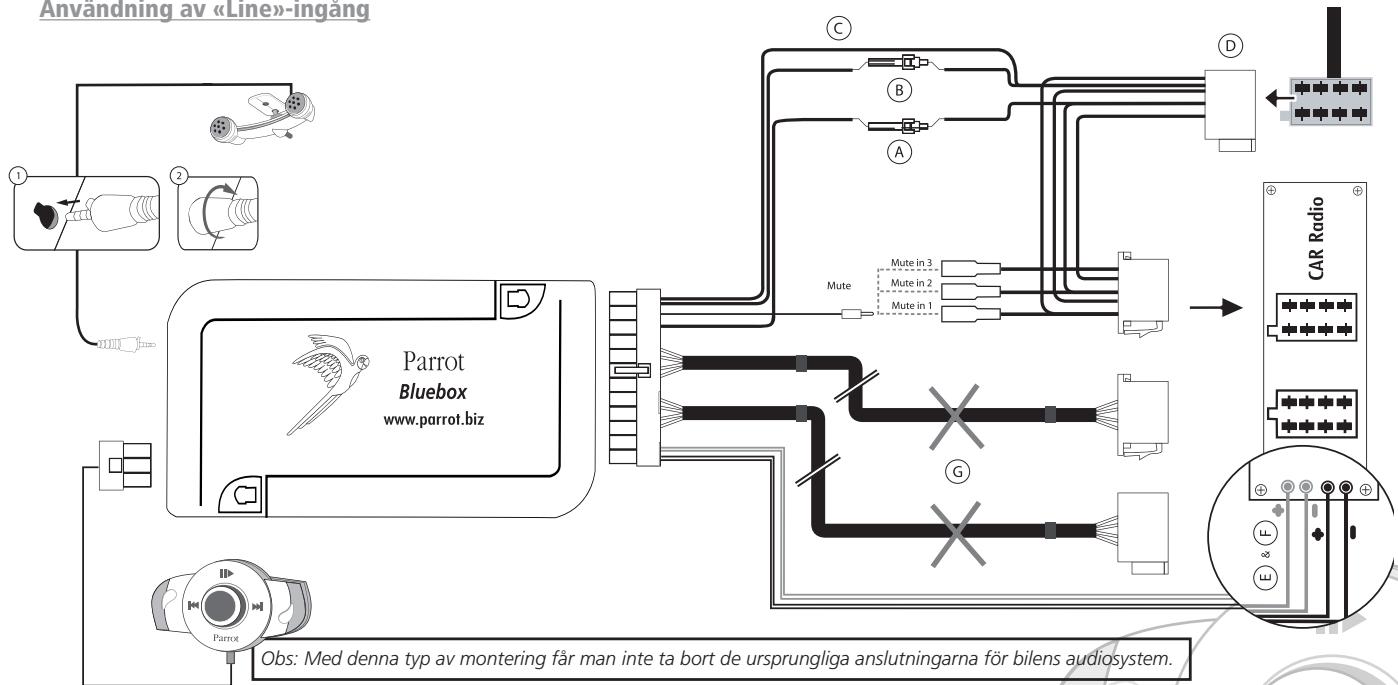

Bilradio med «Line»-ingångar (se följande schema):

• A : 12V nyckel • B : permanent 12V • C : Jord • D : Anslutning till bilens strömförsörjning • E : «Line»-utgång 1 1 : Line 1 + : vit 2 : Line 1 - : brun • F : «Line»-utgång 2 1 : Line 2 + : röd 2 : Line 2 - : svart • G : Denna kabelledning används inte

• Använd denna typ av anslutning genom att ansluta en «Line»-utgång (brun och vit kabel eller röd och svart kabel) till audiosystemets «Line»-ingång. • Användningen av de två paren av «Line»-utgångar gör det möjligt att erhålla funktionen Streaming Audio i stereo via högtalarna i bilen. • Anslut den lediga gula ledningstråden på installationskabeln till en av audiosystemets motsvarande mute-ingångar, om det har sådana (mute in1, mute in2 eller mute in3). Obs: Mute-funktionen gör det möjligt att koppla bort ljudet från bilradion för att i stället höra samtalet. Valet av Mute-ingång beror på bilradions konfiguration.

Användning av «Line»-ingång

Obs: Med denna typ av montering får man inte ta bort de ursprungliga anslutningarna för bilens audiosystem. Parrot MK6000

Bilradio utan «ISO»- anslutningar:

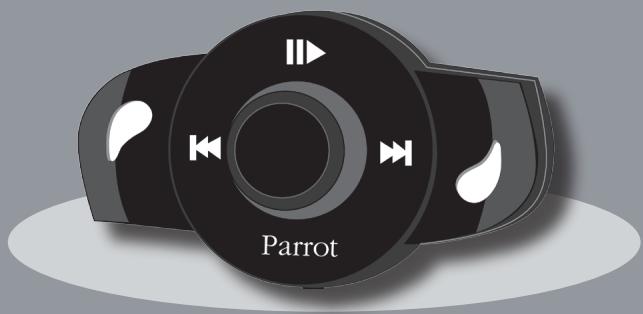

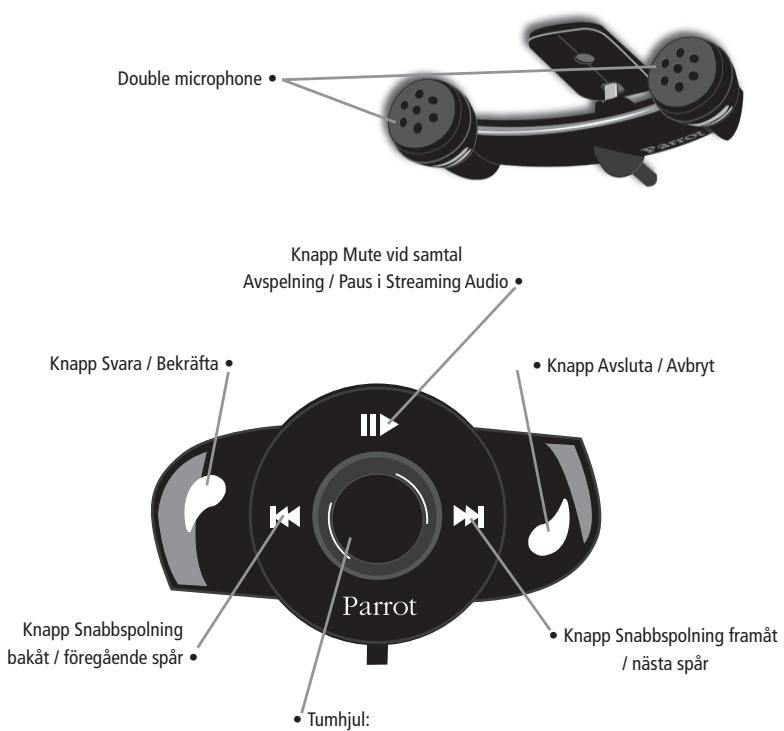

Beskrivning av Parrot MK6000

• För att underlätta monteringen, bör du skaffa en kabel av typen «ISO-adapter». • Titta på «ISO-adapter»-serien på vår hemsida: www.parrot.com

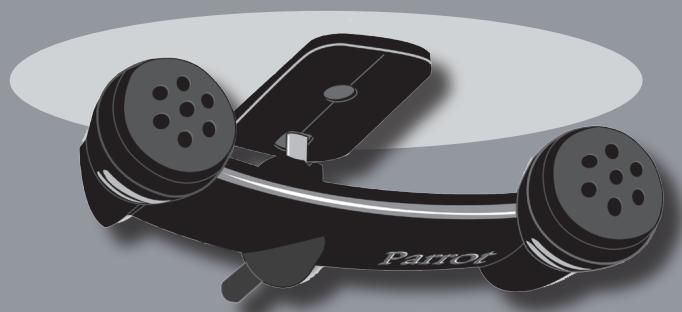

Installation av utrustningens matarkabel: Double microphone •

• Titta på kopplingsschemat för din bilradio. • Den röda kabeln i utrustningen skall motsvara permanent +12V, den orange kabeln +12V efter tändning och den svarta skall motsvara jord. • Kontrollera att den orange kabeln inte är ansluten till permanent +12V, det kunde urladda bilens batteri och detta skulle leda till en funktionsstörning i handsfreeutrustningen. • I vissa bilar måste man kasta om den röda och den orange matarkabeln. Detta ingrepp utförs helt enkelt genom att kasta om de två säkringshållarna som finns på installationskabeln till Parrot MK6000.

Knapp Mute vid samtal Avspelning / Paus i Streaming Audio •

Obs: I vissa bilar finns det ingen +12V efter tändning på anslutningarna i bilen. I så fall måste den orange matarkabeln anslutas till säkringshållaren eller till en annan försörjningskälla efter tändning.

Knapp Svara / Bekräfta •

• Knapp Avsluta / Avbryt

Kontroll av installationen: • Kontrollera att följande sker vid frånslagning av tändningen i bilen: - Den röda och den gröna lysdioden bör släckas. - Lysdioderna för «Snabbspolning framåt» och «Snabbspolning bakåt» skall lysa i en sekund. - Lysdioden för «Avspelning» skall sedan lysa i en sekund. • Då tändningen slås på igen, skall omvänt förlopp kunna observeras. Om du inte observerar detta förlopp, är nyckelns +12V och permanent +12V omkastade. I så fall skall du kasta om de två säkringshållarna för utrustningens matarkabel. Välj plats för tangentbordet i bilkupén. Vi rekommenderar att placera det i mitten av instrumentpanelen eller nära dig. Den dubbla mikrofonen skall vara riktad mot föraren och kan företrädesvis installeras mellan solskyddet och backspegeln i mitten.

Knapp Snabbspolning bakåt / föregående spår •

• Knapp Snabbspolning framåt / nästa spår • Tumhjul: - Volymjustering samtal / Streaming Audio - Förflyttning i menyerna - Tryck för att bekräfta

Innan du använder din Parrot MK6000 med din telefon för första gången, måste du först para ihop de två enheterna.

Telefoni Funktionsinnehåll i röstmenyerna

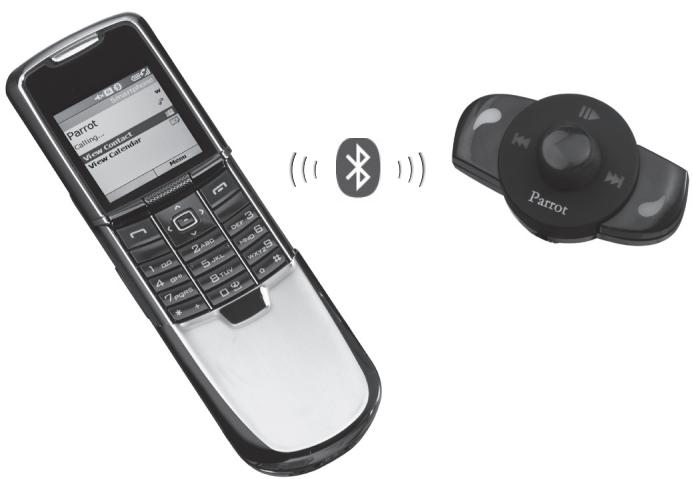

Para ihop din telefon med Parrot MK6000 så här:

Navigering i menyerna:

• Starta en sökning av Bluetooth-enheter med din Bluetooth-telefon (se bruksanvisningen för telefonen eller koppla upp dig till www.parrot.com, rubriken Support). • Välj «MK6000» i listan. • Knappa in «0000» på telefonen då du blir uppmanad att göra det. • Parrot MK6000 meddelar att «ihopparningen lyckades» då de två enheterna anslutits sinsemellan. Handsfreeutrustningen avger ett pip då anslutningen gjorts.

• Tryck på mittknappen för att visa menyerna. Namnet på den visade menyn anges. • Navigera i menyerna genom att vrida på tumhjulet och bekräfta med den gröna knappen eller genom att trycka på tumhjulet. • För att gå ut ur menyn trycker du på den röda knappen eller väntar några sekunder.

Funktionsinnehåll i menyerna: • Katalog: Denna meny ger dig tillgång till dina kontakter. Du måste dessförinnan skicka dina kontakter med hjälp av menyn «Lägga till röstavtryck». • Språk: Val av språk. • Volym: Används för att ställa in röstmenyernas ljudvolym. • Lägga till röstavtryck: Då Parrot MK6000 aktiverats är den klar att ta emot kontakter (sänds en åt gången, se kapitlet «Lagra kontakter i Parrot MK6000»). Du skall sedan tilldela den sända kontakten ett röstavtryck. • Magiska ord aktiverade / avaktiverade: Aktivering / avaktivering av de magiska orden som används för att ringa samtal med röstigenkänningen. De magiska orden («Telefon» och «Avsluta») måste spelas in för att vara aktiva. Vid behov startas inspelningen automatiskt.

• Spela in nyckelord: För att använda röstigenkänningen och alla dess möjligheter bör du spela in nyckelorden «vanligt», «mobil», «arbete», «hem», «annat» och de magiska orden «telefon» och «avsluta». • Uppdatering av mjukvaran med Bluetooth: Aktivera denna funktion innan du uppdaterar med Bluetooth (www.parrot.com, rubriken Nedladdning). Detta gör det möjligt att öka antalet enheter som är kompatibla med din handsfreeutrustning. Parrot MK6000

Ansluta sin telefon / PDA (Bluetooth)

högtalare. • Tryck på den gröna knappen på utrustningen för att svara. Ljudet från bilradion kopplas automatiskt bort och samtalet överförs till högtalarna framme i bilen.

Beskrivning och användning av funktionerna Ringa ett samtal manuellt från telefonen • Slå numret på telefonens knappsats och ring samtalet. • Samtalet övergår automatiskt till handsfreeläge. I annat fall trycker du på den gröna knappen på Parrot MK6000.

Avsluta ett samtal • För att avsluta ett samtal trycker du på den röda knappen på Parrot MK6000. Ljudet från bilradion återställs automatiskt.

Ringa ett samtal från katalogen i handsfreeutrustningen • Klicka på tumhjulet i mitten, vrid det tills utrustningen anger «Katalog» och bekräfta. • Vrid tumhjulet för att gå till nästa bokstav. Tryck på mittknappen eller den gröna knappen för att visa kontakterna vars namn börjar med denna bokstav. • Tryck på tumhjulet eller på den gröna knappen på handsfreeutrustningen för att välja en kontakt. • Då du vrider tumhjulet anges de olika typerna av telefonnummer som finns för kontakten i fråga: «vanligt», «mobil», «arbete», «hem», «annat». • Tryck på tumhjulet eller på den gröna knappen på handsfreeutrustningen för att ringa samtalet. • Samtalet överförs via högtalarna i bilen. • Viktigt: Du bör dessförinnan ha förknippat röstavtrycken med dina kontakter. (se kapitlet «Röstigenkänning»).

Ringa ett samtal med röstigenkänningen

Uppringning av det senaste numret (Bis) • Tryck i två sekunder på den gröna knappen på handsfreeutrustningen för att ringa upp det senaste numret.

Volyminställning • Under samtalets gång vrider du på tumhjulet på PARROT MK6000. Volymen sparas till följande telefonsamtal.

Övergång till sekretessläge • Om du under samtalets gång vill koppla över samtalet till telefonen (sekretessläge), trycker du på den gröna knappen på Parrot MK6000. Samtalet överförs då till telefonen. • Om du vill återgå till handsfreeläge, trycker du åter på den gröna knappen.

• Tryck på den gröna knappen på Parrot MK6000. • Uttala efter pipet namnet på den person du vill ringa upp. • Viktigt: Du bör dessförinnan ha spelat in röstavtryck i din telefon eller i handsfreeutrustningen (se kapitlet «Röstigenkänning»).

Bortkoppling av mikrofonen • Om du under samtalets gång vill att den person du talar med inte hör dig, trycker du kort på knappen «Avspelning» på Parrot MK6000. Gör på samma sätt för att återuppta samtalet.

• Om användningen sker med röstigenkänningen i hands freeutrustningen, uttalar du «Hem», «Arbete», «Mobil», «Vanligt» eller «Annat» efter det andra pipet.

Sända DTMF-signaler • Under ett samtal kan du sända DTMF-signaler (Dual-Tone Multi-Frequency). Detta gör det möjligt att t. ex. styra din röstbrevlåda. • Tryck på tumhjulet, utrustningen visar «0». • Vrid på tumhjulet för att bläddra fram siffrorna.

Besvara ett samtal • Ett inkommande samtal indikeras av en ringsignal och av att lysdioderna blinkar snabbt på Parrot MK6000. Om namnet på den som ringer upp har lagrats, spelas det upp i bilens

• Tryck på tumhjulet för att sända detta nummer till telefonen. • Upprepa denna sekvens för att sända andra DTMF-signaler.

Lagra kontakter i Parrot MK6000 För att använda röstigenkänningen i Parrot MK6000 bör du sända kontakterna via Bluetooth från din mobil till handsfreeutrustningen. Gör så här:

• Du kan para upp till 5 telefoner. • Om du försöker para en sjätte telefon, meddelar utrustningen «minnet fullt». • För att para en ny telefon bör du då radera minnet genom att trycka samtidigt på grön och röd knapp i 3 sekunder. Märk: Detta raderar även ut alla kontakter och tillhörande röstavt ryck.

• Gå in i menyn «Lägga till röstavtryck». • Tryck på tumhjulet eller tryck på den gröna knappen: Parrot MK6000 och telefonen frånkopplas och utrustningen är klar ta emot kontakter. • Välj kontakterna från telefonen och sänd dem via Bluetooth (se bruksanvisningen för din telefon eller besök vår hemsida). • Välj «MK6000» i listan (knappa in 0000 som PIN-kod, om din telefon ber dig om den). • Efter mottagningen blir du ombedd att lagra namnet som motsvarar denna kontakt. Detta röstavtryck förknippas då med denna kontakt.

Obs: Användningen av vissa av dessa funktioner (röstigenkänning, uppringning av det senaste numret, sekretessläge) beror endast på din telefon. Ytterligare information hittar du på vår webbplats www.parrot.com under rubriken Support.

Röstigenkänning Spela in nyckelord och magiska ord För att erbjuda största möjliga antal funktioner kan du spela in i Parrot MK6000 nyckelorden: «vanligt», «mobil», «arbete», «hem», «annat» och de magiska orden «telefon» och «avsluta». Med det magiska ordet «telefon» kan du besvara ett inkommande samtal och starta röstigenkänningsfunktionen. Med det magiska ordet «avsluta» kan du avsluta ett samtal. Om kontakten har flera telefonnummer, kan du med nyckelorden välja det nummer som skall ringas upp. • Klicka på tumhjulet i mitten, vrid det tills handsfreeutrustningen meddelar «Spela in nyckelord» och bekräfta. • Utrustningen meddelar «Spela in alla nyckelord». • Om ett eller flera nyckelord redan har spelats in, placeras utrustningen på det första nyckelordet som inte spelats in. • Tryck på mittknappen eller den gröna knappen för att börja inspelningen. Följ anvisningarna som ges. Du bör spela in varje nyckelord två gånger för en bättre igenkänning. • Då ett nyckelord har spelats in korrekt sker automatisk övergång till följande nyckelord. Annars blir du ombedd att spela in ordet på nytt. • Så fort alla nyckelord spelats in korrekt, aktiveras de automatiskt. • Du kan lämna menyn när som helst genom att trycka på den röda knappen och spela in nyckelorden på nytt eller ändra dem, när du så önskar . • Om du inte vill spela in alla nyckelord, vrider du fram tumhjulet till önskat ord.

Obs: Användningen av vissa av dessa funktioner (Röstigenkänning, Sända kontakter med Bluetooth) beror endast på din telefon (stöder handsfree- eller headsetprofil). Ytterligare information hittar du på vår webbplats www.parrot.com under rubriken Support.

Streaming audio Funktionen Streaming Audio ger dig möjlighet att på högtalarna i bilen spela musikstycken som spelats in på din Bluetooth-audiospelare. Denna funktion är beroende av din audiospelare. Vissa telefoner har även denna funktion. Ytterligare information hittar du på vår webbplats: www.parrot.com Före användningen av Parrot MK6000 med din audiospelare krävs en ihopparning av de två apparaterna.

Para ihop din audiospelare med Parrot MK6000 Obs.: Om du använder din telefon för både handsfreefunktion och Streaming Audio samtidigt, är följande fas inte nödvändig. Din telefon känns redan igen av utrustningen. Para ihop din Bluetooth-audiospelare

• Starta en sökning av Bluetooth-enheter med din Bluetooth-audiospelare (se bruksanvisningen för audiospelaren eller koppla upp dig till www.parrot.com, rubriken Support). • Välj «MK6000» . • Knappa in «0000» på audiospelaren då du blir uppmanad att göra det. • Parrot MK6000 meddelar att «ihopparningen lyckades» då de två enheterna anslutits sinsemellan. Apparaten avger ett pip då anslutningen gjorts. • Den blå lysdioden på knappen «Avspelning / Paus» tänds så fort anslutningen mellan handsfreeutrustningen och audiospelaren är aktiv.

bruksanvisningen för din telefon). • Inställningen av ljudvolymen för samtal och inställningen av ljudvolymen för Streaming Audio är separata. Val av musikfiler: • Under avspelningen av en musikfil kan du övergå till nästa eller föregående stycke genom korta tryckningar på knappen «Nästa» respektive «Föregående».

Obs: Eftersom vissa audiospelare inte har något gränssnitt som låter dig knappa in en kod för ihopparning, räcker det med att bara aktivera ihopparningen på din audiospelare (se bruksanvisningen för din apparat) och slå på din Parrot MK6000

Obs: Om din audiospelare tillåter denna funktion, tänds dioderna fram/bak på din handsfreeutrustning.

Snabbspolning framåt / snabbspolning bakåt i filen som håller på att spelas:

Beskrivning och användning av funktionerna

• Under avspelningen kan du snabbspola framåt eller bakåt med långa tryckningar på knappen «Nästa» respektive «Föregående».

Avspelning av musikfiler:

Obs: Om din audiospelare tillåter denna funktion, tänds lysdioderna fram/bak på din handsfreeutrustning.

• Om en anslutning för Streaming Audio är aktiv, tryck på knappen “Avspelning / Paus” för att aktivera avspelningen av musikfiler som lagrats i telefonens / spelarens minne.

Note : Användningen av vissa av dessa funktioner (Val av musikfiler, Snabbspolning framåt / Snabbspolning bakåt, Volyminställning från telefonen) beror endast på din telefon. Ytterligare information hittar du på vår webbplats www.parrot.com, under rubriken Support.

Paus i avspelningen av musikfiler: • Under avspelningen av musikfiler trycker du kort på knappen “Avspelning / Paus” för att tillfälligt avbryta avspelningen av musikfiler. Under denna paus är din bilradio frånkopplad och dioden för “Avspelning” blinkar. • En kort tryckning på knappen “Avspelning / Paus” startar avspelningen av musikfilen på nytt. Stoppa avspelningen av musikfiler:

Då du använder funktionen streaming audio i din handsfreeutrustning, kan du alltid visa de olika menyerna: Katalog, Lägga till röstavtryck… Du behöver bara trycka på och vrida tumhjulet på Parrot MK6000. Streaming audio-funktionen är i pausläge medan du navigerar i menyerna. Telefonifunktionerna i din Parrot MK6000 förblir aktiva under användningen av streaming audio (utom användningen av nyckelordet «Telefon»). Vid användning av Parrot MK6000 i telefoniläge är funktionen streaming audio avstängd.

• Gör en lång tryckning på knappen “Avspelning / Paus” för att stoppa avspelningen av musikfiler. Ljudet från bilradion hörs åter på högtalarna i bilen. Volyminställning: • Vid avspelning av en musikfil används tumhjulet på handsfreeutrustningen för att justera ljudvolymen. Det är även möjligt att ställa in ljudvolymen via telefonen (se Parrot MK6000

Uppdatering Du kan uppdatera mjukvaruversionen i din Parrot MK6000 med Bluetooth. Du behöver bara aktivera detta läge före uppdateringen. Denna sker via Bluetooth genom en dator som är utrustad med Bluetooth. Uppdateringen möjliggör nya funktioner och gör det även möjligt att förbättra kompatibiliteten med ett större antal telefoner.

Koppla upp dig till vår webbplats för att ladda ned den senaste versionen av mjukvaran: www. parrot.com

Vår hotline står till din tjänst. Du kan kontakta den per e-post eller telefon. Jour: måndag till fredag, från kl. 9.00 till kl. 18.00 (GMT +1).

• ISO-anslutning • ISO-adapter tillgänglig på: www.parrot.com

• Europa: + 33 (0) 1 48 03 60 69 • Italien: +39 2 86 39 14 63 • Spanien: +34 902 404 202 • UK: + 44 (0) 870 112 5872 • Tyskland: +49 900 172 77 68 • USA: +1 (877) 9 PARROT (avgiftsfritt) • Kina: + 862 164 601 944

Signalbehandling • Beamforming och brusreducering • Ekoborttagning • Integrerad röstigenkänning

Koppla upp dig till vår webbplats www.parrot.com för att ladda ned den senaste versionen av mjukvaran.

• FCC • E2 • Bluetooth • CE • Miljökvalificering

Tekniska specifikationer Bluetooth • Bluetooth 1.2-kvalificerad • Handsfreeprofil 1.0 och 1.5 Parrot MK6000
