Vrsta proizvoda	Robotska kosilica
Marka	Solo (AL-KO)
Model	Robolinho 520 W
Dimenzije (D x Š x V)	Približno 58 x 44 x 28 cm (procena)
Težina	Približno 11 kg (procena)
Napajanje	Litijum-jonska punjiva baterija, napajanje 230 V
Trajanje baterije	Promenljivo u zavisnosti od opterećenja i uslova košenja
Vreme punjenja	Približno 60 minuta (procena)
Maksimalna površina košenja	Do 1500 m² (procenjeno za ovaj model)
Visina košenja	25 do 55 mm, ručno podesivo
Širina košenja	Približno 20 cm (diskovi za košenje)
Maksimalni nagib	45% (prema tehničkim podacima)
Vrsta sečiva	Rotirajuća sečiva, reverzibilna
Sistem navigacije	Praćenje perifernog kabla, senzori udara, žiroskop
Povezivost	WiFi 2,4 GHz, AL-KO inTOUCH Smart Garden aplikacija
Glavne funkcije	Automatsko košenje, podešavanje vremena, košenje ivica, režim prolaza, senzor kiše, eko režim
Održavanje i čišćenje	Nedeljno čišćenje kućišta i platforme za košenje, zamena sečiva, provera kontakata
Sigurnost	PIN kod, senzor podizanja, senzor nagiba, hitno zaustavljanje (STOP dugme), zaštita od pregrijavanja
Rezervni delovi i popravka	Sečiva, sečiva za prošivanje, baterija, periferni kabl, bazna stanica koje može popraviti profesionalac
Opšte informacije	Uputstvo za upotrebu na više jezika, zakonska garancija, AL-KO servis

Često postavljana pitanja - Robolinho 520 W SOLO

Kako prvi put pokrenuti robotsku kosilicu Robolinho 520 W?

Uverite se da ste instalirali periferni kabl i baznu stanicu. Postavite kosilicu u baznu stanicu, uključite je, unesite podrazumevani PIN kod 0000, podesite jezik, datum i vreme. Potpuno napunite bateriju, a zatim izvršite automatsko kalibraciono trčanje prateći uputstva iz priručnika.

Kako podesiti visinu košenja na Robolinho 520 W?

Otvorite gornji poklopac i okrenite rotacioni dugme: u smeru kazaljke na satu za povećanje visine (do 55 mm), suprotno za smanjenje (minimalno 25 mm). Trenutna visina se prikazuje u prozoru za pregled.

Šta učiniti ako kosilica ne pronađe baznu stanicu?

Proverite da li je periferni kabl oštećen ili loše postavljen. Proverite da li je bazna stanica uredno napajana (žuta LED lampica uključena). Očistite kontakte za punjenje na kosilici i stanici. Ako problem i dalje postoji, izvršite novo kalibraciju putem menija.

Kako programirati vreme košenja?

Pristupite glavnom meniju, izaberite 'Programi' a zatim 'Nedeljni program'. Možete aktivirati ili deaktivirati svaki dan, definisati vremenske raspone, vrstu košenja (normalno, ivice, prolaz) i tačke polaska. Potvrdite izmene.

Kosilica se zaustavlja tokom košenja i prikazuje šifru greške, šta učiniti?

Pogledajte poglavlje 10 priručnika za identifikaciju šifre greške. Na primer, CN001 odgovara prevelikom nagibu: postavite kosilicu na ravnu površinu. Za CN007 (nedostatak signala petlje), proverite napajanje i stanje kabla. Potvrdite grešku preko ekrana.

Mogu li koristiti aplikaciju za kontrolu kosilice?

Da, Robolinho 520 W je kompatibilan sa AL-KO inTOUCH Smart Garden aplikacijom. Povežite kosilicu na vaš WiFi 2,4 GHz mrežu, napravite nalog u aplikaciji i pratite asistenta za povezivanje. Moći ćete da pokrećete, programirate i nadgledate košenje na daljinu.

Kako zameniti sečiva?

Isključite kosilicu i nosite rukavice. Okrenite uređaj, odvrnite zavrtnje, izvadite stara sečiva. Postavite nova sečiva sa oštrom stranom prema uređaju, ili okrenite postojeća sečiva za 180° ako nisu. Ponovo zategnite zavrtnje rukom.

Šta učiniti ako se baterija više ne puni?

Uverite se da su kontakti za punjenje čisti i da je kosilica pravilno postavljena u stanicu. Proverite da li napajanje stanice radi. Ako je baterija previše vruća (>45°C), ostavite je da se ohladi. Ako problem i dalje postoji, baterija može biti istrošena, kontaktirajte servis.

Kako skladištiti kosilicu zimi?

Potpuno napunite bateriju, pažljivo očistite kosilicu. Skinite terminal za punjenje sa stanice, spremite ga na suvo mesto zaštićeno od mraza. Periferni kabl može ostati na mestu. Skladištite kosilicu na točkovima u zaključanoj prostoriji.

Koju maksimalnu površinu kosilica može pokriti?

Preporučena maksimalna površina košenja je oko 1500 m², u zavisnosti od složenosti terena i konfiguracije kabla. Ako je vaš vrt veći, smanjite površinu košenja ili koristite sekundarne površine.

KORISNIČKI PRIRUČNIK Robolinho 520 W SOLO

9.3 Zamenjava rezalnih nožev.... 150

3.4.4 Varnost naprave

■ Sveti, će je električno napajanje nemoteno.

■ Activate — Aktivirajte varčni način.

9.3 Zamenjava rezalnih nožev

Obrabljene ali zvite rezalne nože je treba zamenjati.

3.4.1 Korisnik.... 163
3.4.2 Osobna zaštitna oprema ..... 163
3.4.3 Sigurnost osoba i životinja..... 164
3.4.4 Sigurnost uređaja 164
3.4.5 Električna sigurnost.... 164

4 Montaža 164

4.1 Raspakiravanje uređaja.... 164
4.2 Poravnavanje područja košnje (05) ... 164
4.3 Priprema područja košnje.... 164
4.4 Montaža bazne stanice (07/a, 17) ..... 165
4.5 Postavljanje kabela za ograničavanje 165

4.5.1 Priključivanje kabela za ograničavanje na baznu stanicu (07/b) ..... 165
4.5.2 Polaganje kabela za ograničavanje (05) 165
4.5.3 Ograničavanje prepreka.... 166

4.5.4 Ograničavanje prolaza (05/h)......166
4.5.5 Ograničavanje padina (15)......166
4.5.6 Stavljanje pomoćnih kabela (11)..166
4.5.7 Standardne greške kod polaganja kabela (06) 166

4.6 Priključivanje bazne stanice na napa- janje (08)....167
4.7 Provjeriti spojeve na baznoj stanici (08)....167
4.8 Instaliranje kompleta za brzo navođenje ....167

5 Stavljanje u pogon ....167

5.1 Punjenje akumulatora (12) ......167
5.2 Odabir osnovnih postavki.....167
5.3 Podešavanje visine rezanja (14) .....168
5.4 Provođenje automatske kalibracijske vožnje....168

6 Upravljanje....168

6.1 Ručno pokretanje uređaja .....168
6.2 Prekid pogona košnje....168
6.3 Košenje sporedne površine (05/NF) ..169

7 Postavke....169

7.1 Prikaz postavke – Općenito .....169
7.2 Aktivacija/deaktivacija zvukova tipki...169
7.3 Aktiviranje / deaktiviranje ekološkog načina rada ....169
7.4 Podešavanje senzora za padaline .....169
7.5 Namještanje programa košnje .....169

7.5.1 Namještanje programa košnje – Općenito....169

7.5.2 Namještanje početnih točaka......170
7.5.3 Namještanje vremena košnje.....170
7.5.4 Mod prolaza 171

7.6 inTOUCH....171
7.7 Rubna košnja kod ručnog pokretanja.171
7.8 Namještanje košenja sporednih površina....171
7.9 Namještanje kontrasta zaslona .....171
7.10 Zaštita namještanja ....171

Nemojte se voziti na uređaju!

2.4 Kontrolna ploča (03)

Br. Dio

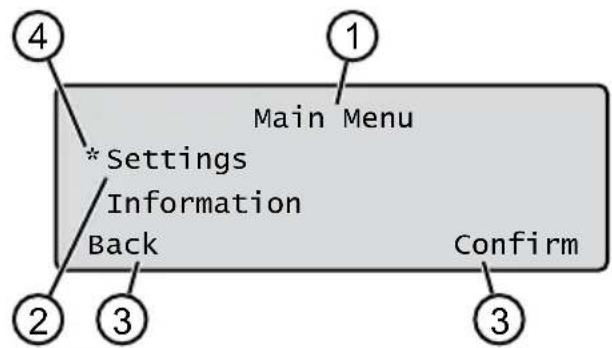

2.6 Struktura izbornika

Main Menu

Programs

Ako uređaj prepozna vlagu kad je uključen senzor za kišu, automatski se vraća u baznu stanicu.

Označite potvrdni okvir "Pročitano i slažem se...".

U slučaju smetnji funkcija, prodavač može pomoći s instaliranom aplikacijom AL-KO inTOUCH Smart Garden. Robotska kosilica mora se aktivi-

rati za trgovca putem aplikacije AL-KO inTOUCH Smart Garden.

Osim daljinskog pristupa integriranim robotskim kosilicama, aplikacija AL-KO inTOUCH Smart Garden nudi i dodatne funkcije, kao što su npr. povezivanje s drugim AL-KO uređajima ili brze o-bavijesti u slučaju kvara.

3 SIGURNOST

Uređaj je, ovisno o modelu, opremljen senzorom za kišu koji, kada se aktivira, prekida postupak košenja kada pada kiša i osigurava vraćanje uređaja u baznu stanicu (vidi tehničke podatke).

Senzor smrzavanja

Uređaj je opremljen senzorom smrzavanja koji pri niskim temperaturama šalje poruku uređaju ili prosljeđuje poruku aplikaciji AL-KO inTOUCH Smart Garden (pogledajte tehničke podatke). Može se podesiti temperatura za aktiviranje poruke.

Elektromagnetske emisije

Uređaj se može pouzdano pogoniti u neposrednoj blizini drugih robotskih kosilica (na razmaku od 0,5 m).

Signal korišten u kabelu za ograničavanje odgovara standardu EGMF (Udruženje europskih proizvođača vrtnih uređaja) u vezi s elektromagnetskim emisijama.

3.4 Sigurnosne napomene

3.4.1 Korisnik

3.4.4 Sigurnost uređaja

Uređaj nikada nemojte koristiti ako je istovremeno u uporabi prskalica travnjaka koji treba pokositi.
■ Uređaj nemojte prskati vodom.
■ Ne otvarajte uređaj.

4 MONTAŽA

4.1 Raspakiravanje uređaja

1. Pažljivo otvorite ambalažu.
2. Sve komponente oprezno izvadite iz ambala- že i provjerite oštećenja nastala u transportu.

H NAPOMENA Kod pomoćnih kabela nemojte praviti otvorene petlje.

1. Provucite kabel za ograničavanje oko postojećih čavala za travu (11/1) i zatim natrag prema prethodnim čavlima za travu (11/3).
2. Zatim provucite kabel za ograničavanje na-trag prema postojećem čavlu za travu. Nasta-je petlja. Kabeli moraju biti tijesno stavljeni zajedno.
3. Pričvrstite petlju, po potrebi u sredini, koristeći dodatni čavao za travu (11/2) na tlu.

4.5.7 Standardne greške kod polaganja kabela (06)

7.3 Aktiviranje / deaktiviranje ekološkog načina rada

U ekološkom načinu rada uređaj se prebacuje u modus uštede energije. Time se smanjuje potrošnja energije i emisija buke.

1. ili* EcoMode
2. Aktiviranje / deaktiviranje ekološkog načina rada:

■ Activate — Aktiviranje ekološkog načina rada.
■ Deactivate Deaktiviranje ekološkog načina rada.

7.4 Podešavanje senzora za padaline

i NAPOMENA Košnja u suhoj travi smanjuje prljavštinu. Aktiviranjem senzora za kišu i podešavanjem vremena odgode može se spriječiti da uređaj kosi kada je trava vlažna.

Kada je aktiviran senzor za kišu, uređaj se vraća u baznu stanicu kad počne kiša. Tamo ostaje sve dok se senzor za kišu ne osuši. Potom, prije nego što nastavi košnju, čeka onoliko vremena koliko je postavljeno za odgodu. Osjetljivost senzora za kišu podesiva je.

1. il▲* Rain sensor

2. Aktiviranje / deaktiviranje senzora za kišu:

3. ili Activate : - aktivirati senzor za kišu.

4. ili ▼ deactivate : — deaktivirati senzor za kišu.

5. Podesite odgodu senzora za kišu:

- ili After rain delay - xx hours xx minutes S coaberite željenu vrijednost za odgodu i preuzmite s

i NAPOMENA Kako bi se kasnije uspostavila veza, ponovno treba odvojiti vezu, čak i kada uređaj prethodno nije spojen na pristupnik.

1. ili*inOUCH

2. Prekinuti vezu Uređaj javlja: Gotovo.

3. Potvrdite s vratite se na izbornik.

7.7 Rubna košnja kod ručnog pokretanja

Izbornik Information služi za prikaz podataka uređaja. U ovom izborniku ne mogu se poduzeti nikakve postavke.

1. Otvorite glavni izbornik koristeći
2. ili▲* Information
3. Koristeći ik▲odaberite stavku izbornika
   i preuzmite s Napomena: Stavke izbornika opisane su u sljedećim poglavljima.

1. Vratite se na glavni izbornik koristeći .

Blades service

Pokazuje za koliko radnih sati će biti potrebno servisiranje noževa. Brojčanici se mogu ručno resetirati. Pobrinite se da servisiranje noževa izvrši stručan trgovac, tehničar ili servisni partner tvrtke AL-KO.

Resetiranje brojača servisiranja noževa:

1. iliConfirm

Hardware

Pokazuje informacije o uređaju, primjerice tip, godinu proizvodnje, radne sate, serijski broj, broj košnji, ukupno trajanje košnje, broj ciklusa punjenja, ukupno vrijeme punjenja, duljinu petlje kabela za ograničavanje.

Software

Pokazuje verziju softvera.

i NAPOMENA Uvijek ažurirajte softver robot-ske kosilice Robolinho. Redovito provjeravajte verziju upravljačkog programa i po potrebi je ažu-rirajte. Softver za ažuriranje uređaja Robolinho nalazi se na internetskoj stranici: www.al-ko.com/shop/de/robolinho-autoupdater

Program Info

Električni i elektronički stari uređaji ne smiju se bacati u kućni otpad, nego ih treba predati na zasebnu obradu i zbrinjavanje!

■ Stare baterije ili akumulatori koji nisu fiksno ugrađeni u stari uređaj, moraju se izvaditi prije predaje! Njihovo zbrinjavanje regulira se putem zakona o baterijama.
■ Vlasnike ili korisnike električnih ili elektroničkih uređaja zakon obvezuje na povrat.
Krajnji korisnik snosi vlastitu odgovornost za brisanje osobnih podataka navedenih na sta-rom uređaju koji se zbrinjava u otpad!

Simbol prekrižene kante za smeće znači da se električni i elektronički uređaji ne smiju zbrinjavati putem kućnog otpada.

■ Hg: Baterija sadrži preko 0,0005 % žive
Cd: Baterija sadrži preko 0,002 % kadmija
■ Pb: Baterija sadrži preko 0,004 % olova

Akumulatori i baterije mogu se besplatno predati na sljedećim mjestima:

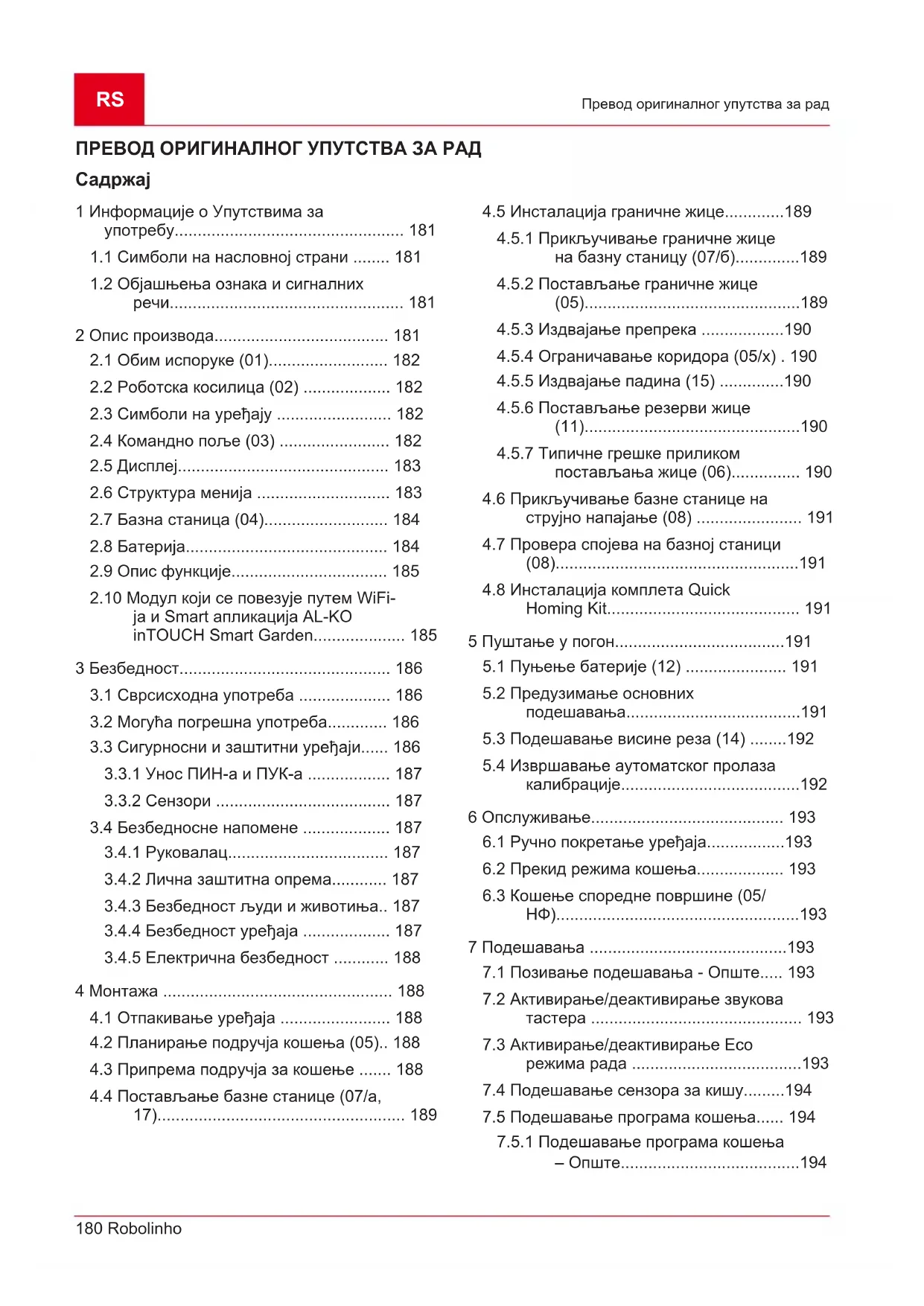

1 Информације о Упутствима за употребу.... 181

1.1 Символи на насловној страни ..... 181

1.2 Објашњења ознака и сигналних речи.... 181

2 Опис производа.... 181

2.1 Обим испоруке (01)...... 182

2.3 Символи на уређају 182

2.6 Структура менија 183

2.7 Базна станица (04)...... 184

2.9 Опис функције.... 185

2.10 Модул који се повезује путем WiFi- ja и Smart апликација AL-KO inTOUCH Smart Garden...... 185

3.2 Могућа погрешна употреба..... 186

3.3 Сигурносни и заштитни уређаји..... 186

3.3.1 Унос ПИН-а и ПУК-а 187

3.3.2 Сензори 187

3.4 Безбедносне напомене ..... 187

3.4.1 Руковалац.... 187

3.4.2 Лична заштитна опрема...... 187

3.4.4 Безбедност уређаја 187

3.4.5 Електрична безбедност ..... 188

4 Монтажа 188

4.1 Отпакивање уређаја 188

4.2 Планирање подручја кошења (05).. 188

4.3 Припрема подручја за кошење ..... 188

4.4 Постављање базне станице (07/a, 17).... 189

4.5 Инсталација граничне жице......189

4.5.1 Приклъучивање граничне жице на базну станицу (07/6)......189

4.5.2 Постављање граничне жице (05)....189

4.5.3 Издвајање препрека .....190

4.5.4 Ограничавање коридора (05/x) . 190

4.5.5 Издвајање падина (15) .....190

4.5.6 Постављање резерви жице (11)....190

4.5.7 Типичне грешке приликом постављања жице (06)...... 190

4.6 Прикључивање базне станице на струјно напајање (08) 191

4.7 Провера спојева на базној станици (08)....191

5 Пуштање у погон....191

5.1 Пуњење батерије (12) 191

5.2 Предузимање основних подешавања....191

5.3 Подешавање висине реза (14) .....192

5.4 Извршавање аутоматског пролаза калибрације....192

6 Опслуживање.... 193

6.1 Ручно покретање уређаја......193

6.2 Прекид режима кошења.... 193

6.3 Кошење споредне површине (05/НФ)....193

7 Подешавања ....193

7.1 Позивање подешавања - Опште..... 193

7.3 Активирање/деактивирање Eco режима рада ....193

7.4 Подешавање сензора за кишу......194

7.5 Подешавање програма кошења..... 194

7.5.1 Подешавање програма кошења – Опште....194

7.5.2 Подешавање почетних тачака.. 194

7.5.3 Подешавање времена кошења 195

7.5.4 Режим пролаза 195

7.6 inTOUCH 195

7.7 Кошење ивица при ручном покретању.... 195

7.8 Подешавање кошења споредних површина.... 196

7.9 Подешавање контраста дисплеја... 196

7.10 Заштита подешавања.... 196

7.11 Поновна калибрација.... 196

7.12 Ресетовање на фабричка подешавања.... 196

9 Одржавања и нега.... 197

9.1 Чишћење.... 197

9.2 Редовно испитивање 197

9.3 Замена ножева.... 197

10 Помоћ у случају сметњи 198

10.1 Корекција грешака на уређају и грешака при руковању.... 198

10.2 Шифра и отклањање грешака...... 199

11 Транспорт.... 202

12 Складиштење 202

12.1 Складиштење роботске косилице .. 202

12.2 Демонтажа и складиштење стуба за пуњење (18, 19) ...... 203

12.3 Презимљавање граничне жице ..... 203

13 Одлагање.... 203

15 Информације о изјаве о усклађености . 204

16 Гаранција 204

Код немачке верзије се ради о оригиналном упутству за употребу. Верзије на свим осталим језицима су преводи оригиналног упутства за употребу.

Ова упутства за употребу држите на лако доступном месту да би вам увек била при руци када будете требали одређене информације о уређају.
■ Уређај предајте новом власнику само са Упутством за употребу.
■ Прочитајте и следите све безбедносне и упозоравајуће напомене из овог упутства за употребу.

1.1 Символи на насловној страни

Символ Значење

Пре првог коришћења обавезно пажљиво прочитајте ова Упутства за употребу. То је услов за безбедан рад и неометано руковање.

Упутство за употребу

Опрезно руководи литиј-иоонским акумуалторима! Посебно пазите на напомене за транспорт, складишћење и бацање у отпад из ових упутстава за употребу!

1.2 Објашњења ознака и сигналних речи

⚠️ ОПАСНОСТ! Указује на непосредну опасност која ће – ако се не избегне – изазвати смрт или тешку повреду.

⚠️ УПОЗОРЕЊЕ! Указује на потенцијалну опасност која би – ако се не избегне – могла изазвати смрт или тешку повреду.

⚠️ ОПРЕЗ! Указује на потенцијалну опасност која би – ако се не избегне – могла изазвати мале или блаже повреде.

ПАЖЊА! Указује на ситуацију која би – ако се не избјегне – могла проузроковати материјалну штету.

НАПОМЕНА Посебне напомене за болье разумевање и руковање.

2 ОПИС ПРОИЗВОДА

У овој документацији је описана потпuno аутоматска, акумулаторски погоњена роботска косилица, која се слободно креће по травнатој површини. Висина кошења се може мењати.

2.1 Обим испоруке (01)

У обим испоруке спадају овде наведене позиције. Проверите да ли су садржане све позиције:

Бр. Саставни део

1 Роботска косилица

2 Кратко упутство

3 Упутство за употребу

4 Клинови за травњак

5 Мрежни адаптер

6 Базна станица укљ. вијке за земљу (5 ком.)

7 Гранични кабл *

8 Поклопац за зиму *

* зависно од модела (види техничке податке)

1 Командно поље са дисплејом (наунутрашњој страни)

2 Тастер СТОП (Уређај заустављаодмах, а ножеве у року од 2 сек.)

3 Контакти за пуњење

4 Подешавање висине (на унутрашњојстрани)

5 Предњи точкићи (управљиви)

6 Плоча за кошење

7 Погонски точак

8 Тањир са ножевима

9 Завртањ за причвршћивање

10 Нож за уклањање

11 Нож

12 Удубљење за акумулатор

2.3 Симболи на уређају

Символ Значење

Опасност од повреде и материјалне штете због одбачених предмета!

Символ Значење

	Посебан опрез при руковању!
	Држите руке и ноге подање од механизма за сечење!
	Придржавајте се безбедносног размака!
	Пре пуштања у погон прочитајте упутство за употребу!
	За покретање уређаја унесите ПИН!
	Не возите се на уређају!

5	▸ (тастер старт/пауза):■ Притиснути једанпут: Ручно покрените и прекидајте режим кошења.■ Притиснути два пута: Одмах наставите режим кошења после притискања тастера Home.
6	▸(функцијски тастери):Позвати функцију, која се управо приказује изнад тастера на дисплеју.
7	▸(тастер On/Off): Укључивање и искључивање уређаја.
8	▸(тастер за мени): Покретање главног менија.

2.5 Дисплеј

Бр. Индикатор

1 Назив изабраног менија (овде: Main Menu)

2 Ставке менија у менију: Увек се приказују само две ставке менија (овде: Settings и Information).Са ⚠️ моњуће је приказати додатне ставке менија.

3 Функције за изабрани ставку менија (овде: Settings).Са ⚠️ и— ⚠️ могуће је позвати функције.

4 Звездице за означавање приказане ставке менија (овде: Settings)

2.6 Структура менија

Main Menu

Programs

Weekly Program види Поглавље 7.5 "Подешавање програма кошења", страна 194

Entry Point види Поглавље 7.5.2 "Подешавање почетних тачака", страна 194

Program Info види Поглавље 8 "Приказ информација", страна 196

Settings

Time види Поглавље 5.2 "Предузимање основних подешавања", страна 191

Date види Поглавље 5.2 "Предузимање основних подешавања", страна 191

Language види Поглавље 5.2 "Предузимање основних подешавања", страна 191

PIN-Code види Поглавље 5.2 "Предузимање основних подешавања", страна 191

Key clicks види Поглавље 7.2 "Активирање/деактивирање звукова тастера", страна 193

EcoMode види Поглавље 7.3 "Активирање/деактивирање Есо режима рада", страна 193

Quick Homing Kit види Поглавље 4.8 "Инсталација комплета Quick Homing Kit", страна 191

Rain sensor види Поглавље 7.4 "Подешавање сензора за кишу", страна 194

After rain delay види Поглавље 7.4 "Подешавање сензора за кишу", страна 194

Rain sensitive види Поглавље 7.4 "Подешавање сензора за кишу", страна 194

inTOUCH види Поглавље 7.6 "inTOUCH", страна 195

Margin mowing види Поглавље 7.7 "Кошење ивица при ручном покретању", страна 195

Sub zone active/disabled види Поглавље 7.8 "Подешавање кошења споредних површина", страна 196

Display contrast види Поглавље 7.9 "Подешавање контраста дисплеја", страна 196

Safety settings види Поглавље 7.10 "Заштита подешавања", страна 196

Reset calibration види Поглавље 7.11 "Поновна калибрација", страна 196

Factory reset види Поглавље 7.12 "Ресетовање на фабричка подешавања", страна 196

Information

Blades service види Поглавље 8 "Приказ информација", страна 196

Hardware види Поглавље 8 "Приказ информација", страна 196

Software види Поглавље 8 "Приказ информација", страна 196

Program Info види Поглавље 8 "Приказ информација", страна 196

Failures види Поглавље 8 "Приказ информација", страна 196

2.7 Базна станица (04)

Бр. Саставни део

1 Доња плоча

2 ЛЕД за приказ статуса

3 Контакт за пуњење

4 Тастер Home [IMAGE]

5 Стуб за пуњење

6 Кабловско окно

Бр. Саставни део

7 Удубљење за точак

8 Отвор за вијке за земљу (9)

9 Вијци за земљу

* зависно од модела (види техничке податке)

2.8 Батерија

Корисник може да промени батерију.

акумулатор пре прве употребе. Акумулатор се може пунити на било којем нивоу напуњености. Прекидање пуњења не штети акумулатору. Акумулатор може да се пуни само када је уређај укључен.

Акумулатор је делимично напуњен приликом испоруке. У нормалном режиму рада се акумулатор редовно пуни. У ту сврху се уређај помера у базну станицу.
Интегрисана електроника за надзор аутоматски зауставља пуњење када се досегне статус пуњења од 100%.
■ Процес пуњења функционише само ако су контакти за пуњење базне станице у беспрекорном конатку са додирним површинама уређаја.
На температурама изнад 45 °C, уграфена заштита склопка спречава пуњење акумулатора. На тај начин се избегава разарање акумулатора.
■ Ако се време рада акумулатора упркос томе што је максимально напуњен знатно скрати, треба заменити сам акумулатор.
Ако се акумулатор због старења или предугог складиштења испразни испод прага који је одредио произвођач, више се не може пунити. Проверите акумулатор и електронику за надзор код дистрибутера, техничара или сервисног партнера компаније AL-KO и замените их по потреби.
Статус акумулатора је приказан на дисплеју. Проверити статус акумулатора после око 3 месеца складиштења. У ту сврху укључити уређај и очитати статус акумулатора. Ако је акумулатор напуњена само око 30%, ставите уређај у базну станицу и укључите га да бисте пунили акумулатор. Ако је стуб за пуњење ради ускладиштења скинут са базне станице (види Поглавље 12.2 "Демонтажа и складиштење стуба за пуњење (18, 19)", страна 203), прво га поново монтирајте обрнутим редоследом и поново прикључите базну станицу на електричну мрежу.
Ако је дошло до цурења електролита у прегради за батерију: Дајте уређај на поправку у сервис фирме AL-KO!
■ Ако је акумулатор демонтиран из уређаја: Ако су очи или руке дошле у контакт са

исцурелим електролитом, одмах исперите водом. Одмах потражите лекара!

2.9 Опис функције

Кретање по травнатој површини

Уређај се слободно креће у подручју кошења које је одређено граничним каблом.

Оријентација уређаја се врши преко сензора који детектују електромагнетно поље граничног кабла.

Ако уређај удари о препреку, зауставља се и наставља у другом смеру. Ако уређај дође у ситуацију у којој рад није могућ, на дисплеју се приказује порука.

Ако уређај при укљученом сензору за кишу препознаје влагу, аутоматски се враћа у базну станицу.

Режим кошења и режим пуњења

Фазе кошења се стално смењују са фазама пуњења. Ако се напуњеност акумулатора смањило на одређену вредност приликом кошења (приказ: 0%), уређај се враћа у базну станицу дуж граничне жице.

Програми за кошење су унапред подешени и могу се додатно подешавати на уређају или у апликацији.

Сваки пут када се мотор косилице покрене, мења се његов смер ротације, што удвостручује век трајања ножева.

2.10 Модул који се повезује путем WiFi-ja и Smart апликација AL-KO inTOUCH Smart Garden

Роботска косилица опремљен је радио модулом који се повезује путем WiFi-ja. Овај модел омогућује лако управљање, подешавање и надзирање преко апликације на неком мобилном уређају (паметни телефон, таблет).

НАПОМЕНА За коришћење мобилног уређаја путем апликације AL-KO inTOUCH Smart Garden неопходна је веза са интернетом.

НАПОМЕНА Да би софтвер за робозску косилицу увек био ажуриран на најновију верзију, мора да буде повезан са интернетом преко WiFi мреже. Апликација AL-KO inTOUCH Smart Garden обавештава када се појаве нове верзије софтвера за роботску косилицу. Оне се аутоматски преузимају са интернета.

Апликација AL-KO inTOUCH Smart Garden

Апликација AL-KO inTOUCH Smart Garden је доступна за уређаје на бази Android-a y Google Play Store-y и за уређаје на бази iOS-a y Apple App Store-y:

Скенирајте овај QR код, да бисте сазнали како да инсталирате апликацију AL-KO inTOUCH Smart Garden на вашем паметном телефону и добијете додатне информације о вашем уређају. С тим можете да ваш smart-connected уређај такође повежете са интернетом.

НАПОМЕНА Роботска косилица се искључиво повезује са WiFi мрежом од 2,4 GHz. Не подржавају се WiFi мреже од 5 GHz.

Да би се ваша роботска косилица која се може повезивати преко Wi-Fi-ja повезала са апликацијом AL-KO inTOUCH Smart Garden, роботска косилица и паметни телефон морају да се налазе у домету Wi-Fi рутера са довољном јачином сигнала (препорука: мин. 50%).

1. Покрените апликацију AL- KO inTOUCH Smart Garden.
2. Једнократно креирање корисничког налога:

Кликните на "Пријављивање / Регистрација" > "Регистрација".
■ Унесите имејл адресу и лозинку.
■ Активирајте поље "Прочитао/ла и сагласан/на сам...".
Додирните тастер "Регистрација".

1. Пријавите се помоћу постојећег корисничког налога.

2. Додиривањем "Додај нови уређај" покрените асистента за повезивање.

3. Следити дальа упутства.

НАПОМЕНА Уколико се роботска косилица креће у делу баште са лошом WiFi везом или без ње, подешавања апликације AL-KO inTOUCH Smart Garden се врше тек пошто се роботска косилица врати у део баште са добрим WiFi сигналом. Ако Wi-Fi сигнал рутера у целој башти није довољно јак, његов домет може да се прошири уобичајеним репетитором.

У случају функционалних сметњи, може вам помоћи продавац који има инсталирану апликацију AL-KO inTOUCH Smart Garden. Продавцу се преко апликације AL-KO inTOUCH Smart Garden мора омогућити даљински приступ роботској косилици.

Осим даљинског приступа свим повезаним роботским косилицама, Smart апликација AL-KO inTOUCH Smart Garden нуди и друге функције, попут повезивање са другим AL-KO уређајима, пуш нотификације у случају грешке.

3 БЕЗБЕДНОСТ

Овај уређај је предвићен искључиво за приватну употребу. Сваки другачији начин коришћења, као и недозвољене преправке или доградње се сматра ненаменском употребом и доводи до престанка важења гаранције, губитка усаглашености са прописима и одбијања сваке одговорности произвођача за штету корисника или трећих лица.

Границе примене уређаја су: види техничке податке

3.2 Могућа погрешна употреба

Овај уређај за траву није погодна за коришћење у јавним комплексима, парковима, спортским теренима, нити у пољопривреди или шумарству.

3.3 Сигурносни и заштитни уређаји

Неисправни и деактивирани сигурносни и заштитни уређаји могу да доведу до тешких повреда.

■ Дајте неисправне сигурносне и заштитне уређаје на поправку.
■ Никада немојте деактивирати сигурносне и заштитне уређаје.

3.3.1 Унос ПИН-а и ПУК-а

Уређај се може покренути само уносом ПИН-а (Personal Identification Number). Ово спречава да га укључују неовлашћена лица. Фабричко подешавање за ПИН је 0000. ПИН може да се промени, види види Поглавље 5.2

"Предузимање основних подешавања", страна 191.

Ако се ПИН 3 пута погрешно унесе, потребан је унос ПУК-а (Personal Unlocking Key). Ако је и то погрешно унето, мора се чекати 24 сата до следећег уноса.

Чувајте ПИН и ПУК тако да неовлашћена лица немају приступ њима.

3.3.2 Сензори

Уређај је опремљен са више безбедносних сензора. Неће се поново покренути аутоматски након искључивања помоћу безбедносног сензора. Порука о грешци се приказује на дисплеју и мора да се потврди. Треба отклонити узрок реаговања сензора.

Подизни сензор

Ако се уређај подигне током рада на кућишту, возни погон се искључује и ножеви за резање се заустављају.

Уређај је опремљен сензорима који, када дођу у контакт са препрекама, осигуравају промену смера кретања. Када удари о препреку, горњи део кућишта се благо помери и активира сензор удара.

Сензор нагиба у смеру вожње/бочно

Ако је у смеру кретања достигнут успон или пад или бочни нагиб који је већи него што је подешено за тај модел, уређај се окреће или мења смер вожње.

Сензор за кишу

Уређај је зависно од модела опремљен сензором за кишу који у активираном стању прекида режим кошења и обезбеђује повратак уређаја у базну станицу (види техничке податке).

Сензор мраза

Уређај је опремљен сензором мраза, који при ниским температурама избацује поруку на уређају или пуш поруку у AL-KO inTOUCH Smart Garden апликацији (види техничке податке). Температура за слање поруке се може подесити.

Електромагнетне емисије:

Уређај се може поуздано користити у близини других роботских косилица (величина растојања 0,5 m).

Сигнал који се користи у граничном каблу је дефинисан од стране EGMF-a (Удружење европейских произвођача баштенских уређаја), у складу са стандардом за електромагнетне емисије.

3.4 Безбедносне напомене

3.4.1 Руковалац

■ Особе млађе од 16 година, особе са ограниченим физичким, сензорним или менталним способностима или са недостатком искусства и знања и особе које не познају упутство за употребу, не смеју да користе уређај. Водите рачуна о специфичним локалним безбедносним прописима у вези са минималном старошћу корисника.

■ Немојте руководи уређајем под утицајем алкохола, дрога или лекова.

3.4.2 Лична заштитна опрема

■ Да бисте избегли повреде, носите прописну одећу и заштитну опрему.
■ Лична заштитна опрема се састоји од:
дугих панталона и чврстих ципела.
у случају одржавања и неге: Заштитне рукавице.

У случају јавно доступних површина, око подручја за кошење морају се ставити упозорења са сљедећим садржајем:

Не приближавајте се уређају! Надзирите децу!

■ Током рада се уверите да се особе и посебно деца, као и животиње, не налазе у близини уређаја или на уређају и да се не играју са уређајем.
Седење на уређају и сезање рукама у ножеве је забрањено!
■ Држите тело и одећу даље од механизма за сечење.

3.4.4 Безбедност уређаја

■ Пре него што почнете са радом, уверите се да у радном подручју уређаја нема предмета (као што су гране, комади

стакла, метала и одеће, камење, баштенски намештај, баштенски алат или играчке). Они могу оштетити ножеве уређаја или уређај може оштетити њих.

Користите уређај само под следећим условия:

Уређај није запрљан.
Уређај не показује оштећења или хабање.
Сви командни елементи функционишу.
Базна станица и мрежни адаптер и њихови електрични каблови су неоштећени и раде.

Увек замењујте неисправне делове оригиналним резервним деловима произвођача.
■ Дајте да се уређај поправи, ако је оштећен.
Корисник уређаја је одговоран за несреће уређаја које укључују друге особе и њихову имовину.

3.4.5 Електрична безбедност

■ Никада не користите уређај док истовремено прскалица за траву ради на површини за кошење.
■ Немојте прскати уређај водом.
■ Немојте отварати уређај.

4 МОНТАЖА

4.1 Отпакивање уређаја

1. Опрезно отворите амбалажу.
2. Пажљиво извадите све компоненте из паковања и проверите их на оштећења услед транспорта.
   Напомена: Одмах обавестите свог дистрибутера или сервисног партнера компанije AL-KO у случају оштећења услед транспорта.
3. Проверите обим испоруке, види Поглавље 2.1 "Обим испоруке (01)", страна 182.
   Ако прослеђујете уређај, чувајте оригиналну амбалажу и пратећу документацију. То је потребно и за повратно слање.

4.2 Планирање подручја кошења (05)

Локација базне станице (05/1)

■ Што краћу пут до највеће површине за кошење
Равна подлога

Заштићено од директне сунчеве светлости и јаких временских утицаја
■ Могућност прикључивања струјног напајања
■ Добра приступачност за роботску косилицу

Постављање граничне жице (05)

Гранична жица мора бити постављена у смеру казаљке на сату у непрекинутој петљи.

Коридори између подручја за кошење (05/x)

Коридор је уско грло на травнатој површини и може послужити за повезивање две површине за кошење.

Главна површина и споредн(а/е) површин(а/е) (05)

■ Главна површина (05/ХФ): То је травната површина на којој се налази базна станица и која се може аутоматски косити цела.
Споредна површина (05/НФ): То је травната површина, која се не може дохватити уређајем са главне површине, у ту сврху ручно пренесите уређај на споредну површину. Споредне површине могу да се обраде у ручном режиму.

Главне и споредне површине, међутим, ограничене су истом, непрекинутом граничном жицом.

Уређај се креће дуж граничне жице у одређеном времену кошења до назначене почетне тачке и тамо почиње да коси.

Путем почетних тачака можете да дефинишете које делове површине за кошење треба појачано косити.

4.3 Припрема подручја за кошење

1. Проверите да ли је травната површина већа од површинског капацитета уређаја. Када је превелика травната површина настаје неравномерно кошен травњак. По потреби уситните травнату површину која треба да се коси.

2. Пре монтаже базне станице и граничне жице, као и пуштања уређаја у рад: Косити травнату површину косилицом за траву на ниску висину кошења.

3. Уклонити препреке на травнатој површини или их елиминишите путем граничног

кабла (види Поглавље 4.5.3 "Издвајање препрека", страна 190):

Равне препреке које се прелазе и могу оштетити ножеве (нпр. равне камене плоче, прелази од травнате површине до терасе или стазе, плоче, ивичњаци, итд.)
Рупе и узвишења на травнатој површини (нпр. кртичњаци, рупе, шишарке, опало воће, итд.)
Стрми успони и падови већи од вредности које су наведене у техничким подацима
Водене површине (нпр. рибњаци, потоци, базени итд.) и њихова разграничења у односу на травнату површину
Жбуње и жива ограда, који могу постати шири

4.4 Постављање базне станице (07/a, 17)

1. Поставите базну станицу (05/1) под правим углом у односу на планирану локацију граничног кабла на следећи начин:

2. Равно на подлози (проверити помоћу либеле)
   ■ Праволинијски и поравнат улаз и излаз
   ■ Није заобљен (приликом накнадног завртања вијака за земљу стуб за пуњење не сме се савијати или нагињати)

3. Базну станицу (07/2) причврстити на тло помоћу четири вијка за земљу (07/1).

Базна станица такође може да се постави ван травнате површине (17). У ту сврху гранични кабл мора да се постави као што је приказано на дијаграму.

4.5 Инсталација граничне жице

НАПОМЕНА Ако је зависно од модела испоручени гранични кабл прекратак, можете добити продужни кабл од свог AL-KO овлашћеног продавца или сервисног партнера.

4.5.1 Прикључивање граничне жице на базну станицу (07/6)

1. Извуците граничну жицу (07/4) из амбалаже.

2. Скините поклопац кабловског канала (07/3) на приклъучку (07/A).

3. Скините изолацију на крају граничне жице (07/6) и гурните га у стезальку (07/7).

4. Затворите стезальку.
5. Водите граничну жицу кроз део за вучно растерећење (07/5) са резервом жице из кабловског канала.

i HAPOMEHA Ca резервом жице могуће је касније направити и мање корекције вођења жице.

1. Ставите поклопац окна за жицу.

4.5.2 Постављање граничне жице (05)

Гранични кабл се може положити на травњак, као и до 10 цм испод траве. Инсталацију под травом може обавити овлашћени продавац. Обе варијанте се могу међусобно комбиновати.

ПАЖЬА! Опасност од оштећења

граничне жице. Ако је гранична жица оштећена или пресечена, пренос управљачких сигнала на уређај више није могућ. У том случају, гранична жица мора бити поправљена или замењена. Граничне жице се могу набавити код фирме AL-KO.

Увек поставите граничну жицу директно на земљу. Ако је неопходно осигурати додатним навојним клином.
Заштитите граничну жицу од оштећења током полагања и рада.
■ Не копајте нити сећи у близини граничне жице.

1. У правилним размацияма фиксирајте гранични кабл клиновима за травњак или га поставите испод земље (на макс. дубини од 10 цм).
2. Постављање граничног кабла око препрека: види Поглавље 4.5.3 "Издвајање препрека", страна 190.
3. Креирање коридора између појединих површина за кошење: види Поглавље 4.5.4 "Ограничавање коридора (05/х)", страна 190.
4. Издвајање превеликих успона или падина: види Поглавље 4.5.5 "Издвајање падина (15)", страна 190.
5. Постављање резерви кабла: види Поглавље 4.5.6 "Постављање резерви жице (11)", страна 190.
6. Након завршетка полагања, повежите граничну жицу са приклъучком базне станице (07 / Б): види Поглавље 4.5.1

"Прикључивање граничне жице на базну станицу (07/6)", страна 189.

4.5.3 Издвајање препрека

У зависности од окружења радног подручја, гранични кабл треба да буде постављен на различитим удаљеностима од препрека. Користите лењир који се може скинути са паковања да бисте одредили исправну удаљеност.

НАПОМЕНА Издвајања су неопходна само ако се не могу открити сензорима удара на уређају. Избегавајте превише издвајања одн. непотребна издвајања. Избочине мање од 6 цм морају бити издвојене, иначе уређај може да изазове оштећења.

Уређај се креће са помаком према спољној страни од 20 цм дуж граничног кабла. Због тога положите гранични кабл на зидове, ограде, леје, итд. на удаљености од најмање 20 цм.

Растојање од ивица тераса и калдрмисаних стаза (09)

Ако је ивица терасе или стазе виша од травнате површине, треба одржавати удаљеност од најмање 20 цм. Ако је ивица терасе или стазе на истој висини као травната површина, кабл се може поставити тачно уз ивицу.

Растојања од препрека до граничног кабла (05)

Ако су граничне жице тачно савијени од препреке одн. према препреци, тј. Ако је удаљеност 0 цм, уређај се помера преко граничне жице. Не укрштајте притом граничну жицу (06/ц), већ је полажите паралелно (05/е).

Постављање граничног кабла око углова (05, 10)

Код углова који иду према унутра (10/а): Положите гранични кабл дијагонално да бисте избегли заглављивање уређаја у угловима.
Код спољних углова са препрекама (10/6): Поставите гранични кабл под оштрим углом да бисте избегли судар уређаја са угловима.
Код спольних углова без препрека (05/j): Поставити гранични кабл под углом од 90°.

4.5.4 Ограничавање коридора (05/x)

У коридору морају да се поштују следећа растојања:

■ Укупна ширина: мин. 60 цм
Растојање граничног кабла од ивице: 20 цм
Растојање између граничних каблова: мин. 20 цм

4.5.5 Издвајање падина (15)

Падови већи од вредности наведене у техничким подацима, морају бити издвојени граничном жицом (45% = 45 цм нагиба по 1 метру хоризонтално) (види техничке податке).

Гранични кабл не сме бити постављен на падини са нагибом већим од 20%. Да би се избегли проблеми при окретању, потребно је одржавати удаљеност од 50 цм до нагиба од 20%. Ако нагиб на спољној ивици радног подручја прелази 20% у једној тачки, гранични кабл се поставља на равну подлогу на растојању од 20 цм испред почетка пада терена.

4.5.6 Постављање резерви жице (11)

Да бисте могли померити базну станицу или проширити подручје за кошење након постављања површине за кошење, у редовним размацияма инсталирајте резерве жице у граничној жици.

Број резерви жице може се извести по сопственом нахођењу.

НАПОМЕНА Код резерви жице немојте правити отворене петље.

1. Водите граничну жицу око тренутног клина за травњак (11/1), а затим се вратите на претходни клин за травњак (11/3).
2. Затим вратите граничну жицу на тренутни клин за травњак. Настаје петља. Жице морају бити врло близу једна друге.
3. Ако је потребно, причврстите петљу на тло помоћу додатног клина за травњак (11/2) у средини.

4.5.7 Типичне грешке приликом постављања жице (06)

Резерве граничног кабла нису постављене у равномерно издуженој петљи (06/a).
■ Гранични кабл није правилно постављен око углова (06/6).
■ Гранични кабл се укршта одн. Није положена у смеру казаљке на сату (06/ц).

■ Гранични кабл се поставља превише непрецизно, тако да се рубна подручја травнате површине не могу косити (06/д).
Гранични кабл се приликом постављања и враћања од руба до препреке унутар травнате површине не поставља непосредно једно до другог (06/e).
- Почетне тачке су постављене предалеко од базне станице (06/ф).
■ Гранични кабл је положен преко ивице травнате површине (06/г).
■ При полагању граничног кабла, не важи минимална удаљеност за коридоре од 20 цм (06/х).
■ Гранични кабл постављен је преблизу, тј. са растојањем мањим од 20 цм у односу на препреке преко којих косилица не може да пређе (06/и).

4.6 Прикључивање базне станице на струјно напајање (08)

1. Поставите мрежни адаптер (08/1) на суво место заштићено од директне сунчеве светлости у довољној близини базне станице (08/2).
2. Чврсто пришрафити кабл (08/3) на мрежни адаптер.
3. Утакните мрежни утикач (08/4) мрежног адаптера у утичницу (08/5) заштићену од кише.

i НАПОМЕНА Препоручујемо да мрежни адаптер прикључите на електричну мрежу преко склопке за заштиту од резидуалне струје са називном резидуалном струјом < 30 мА.

4.7 Провера спојева на базној станици (08)

1. Проверити да ли светли ЛЕД на предњој страни стуба за пуњење (13/1). Ако не:

Извуците мрежни утикач.
■ Проверити све утичне спојеве струјног напајања и граничне жице у погледу правилног налегања или оштећења.

Приказ стања ЛЕД-а

ЛЕД Радна стања

Жуто

Светли, ако је струјно напајање у реду.

Ово поглавље описује радње и поставке потребне за прво пуштање уређаја у рад. За сва друга подешавања види Поглавље 7 "Подешавања", страна 193.

5.1 Пуњење батерије (12)

Током нормалног рада се акумулатор уређаја аутоматски пуни.

НАПОМЕНА До краја напуните акумулатор пре прве употребе. Акумулатор се може пунити на било којем нивоу напуњености. Прекидање пуњења не штети акумулатору. Акумулатор може да се пуни само када је уређај укључен.

1. Поставите уређај (12/1) у базну станицу (12/3) тако да контактне површине уређаја додирују контакте за пуњење базне странице.

2. Ca укључите уређај.

3. Дисплеј на уређају приказује Battery is being recharged. Ако не: види Поглавље 10 "Помоћ у случају сметњи", страна 198.

5.2 Предузимање основних подешавања

1. Отворити покривну заклопку.

2. Са укъучите уређај. Приказују се фирмвер, шифра и тип.

3. У менију за избор језика са 🚪️ 🚪️ изаберите језик и преузмите са —

4. У менију Login > Enter PIN унесите подешени ПИН 0000. У ту сврху узастопно са ▲ли изаберите бројку 0 и увек преузмите са .После уноса ПИН-а се деблокира приступ.

5. У менију Change PIN:

■ Под Enter new PIN унесите нов четвороцифрени ПИН по сопственој жељи. У ту сврху узастопно са 🚠ли

▼ изаберите бројку и увек преузмите са —

■ Под Reenter new PIN још једном унесите нови ПИН. Ако су обе унете вредности идентичне, приказаће се PIN changed.

1. У менију Enter date подесити актуелни датум (формат: ДД.ММ.20ГГ). У ту сврху узастопно са ▲ли изаберите бројку и увек преузмите са —
2. У менију Enter time > НН: ММ унети актуелно време (формат: чч: мм). У ту сврху узастопно са ▲ли изаберите бројку и увек преузмите са .

Основна подешавања су завршена. Приказује се статус Not calibrated Press Start key.

5.3 Подешавање висине реза (14)

Висина кошења се може континуално ручно подешавати измећу 25 – 55 мм.

НАПОМЕНА За пролаз калибрације (види Поглавље 5.4 "Извршавање аутоматског пролаза калибрације", страна 192) као и за програмирање почетних тачака (види Поглавље 7.5.2 "Подешавање почетних тачака", страна 194) препоручује се висина кошења од 55 мм.

1. Отворити поклопац (14/1).

2. Подешавање висине кошења (Тренутна висина кошења је приказана у контролном прозорчићу (14/3) у милиметрима):
   Повећавање висину резања (тј. Висина травњака): Окрените обртно дугме (14/2) у смеру казальке на сату (14/+).
   Смањивање висине кошења (тј. висине травњака): Окрените обртно дугме (14/2) у смеру супротном од казальке на сату (14/–).

3. Затворити поклопац.

5.4 Извршавање аутоматског пролаза калибрације

НАПОМЕНА Пре пуштања у рад извршите пролаз калибрације (види Поглавље 5.4 "Извршавање аутоматског пролаза калибрације", страна 192) или програмирање почетних тачака (види Поглавље 7.5.2 "Подешавање почетних тачака", страна 194).

Поставити уређај у почетни положај (13)

1. Поставите уређај унутар површине за кошење у почетни положај:

■ мин. 1 м лево и 1 м испред базне станице
■ Са предњом страном окренутом према граничном каблу

Покретање пролаза калибрације

1. Проверите да нема препрека унутар очекиваног опсега кретања уређаја. Уређај мора бити способан за вожњу преко граничног кабла истовремено са оба предња точка. Уколико је потребно, уклонити препреке или кабл привремено преместити према унутра (потребно је мин. 35 цм).

2. Са покрените уређај. Приказује се на дисплеју:

У току пролаза калибрације

Да би се одредила јачина сигнала у граничној жици, уређај прво вози два пута право преко граничне жице, а затим у базну станицу и ту се зауставља.

■ На дисплеју се приказује порука Calibration completed.

НАПОМЕНА Уређај се мора зауставити приликом уласка у базну станицу. Ако уређај не погоди контакте приликом уласка у базну станицу, он наставља путовање уз граничну жицу. Ако се уређај креће кроз базну станицу, поступак калибрације није успео. У том случају, базна станица мора бити боље порavnата и процес калибрације мора да се понови.

После пролаза калибрације

Приказује се подешено актуелно трајање кошења.

За сва друга подешавања види Поглавље 7 "Подешавања", страна 193.

Robolinho

i НАПОМЕНА Да би се обезбедио правилан рад уређаја и смањио број пријављених грешака, мора се измерити дужина петље са функцијом „Учење улазних тачака“.

6 ОПСЛУЖИВАЊЕ

6.1 Ручно покретање уређаја

1. Са увъучите уређај. За непланирано кошење ивица: види Поглавље 7.7 "Кошење ивица при ручном покретању", страна 195.

2. Ca ручно покрените уређај.

6.2 Прекид режима кошења

■ Притиснути на уређају или на базној станици (12/4).

Уређај се аутоматски помера у базну станицу. Она се брише план кошења за текући дан и поново се покреће следећег дана у подешено време.

■ Притиснути на уређају. Режим кошења се прекида на пола сата.

■ Притиснути на уређају. Уређај се искључује.

НАПОМЕНА У опасним ситуацијама, уређај се може зауставити тастером СТОП (12/2).

6.3 Кошење споредне површине (05/НФ)

1. Подићи уређај и руком га поставити на споредну површину.

2. Ca укључите уређај.

3. Ca ☐озвати главни мени.

4. 📌️ * Settings

5. v* sub zone mowing

6. Са ии изабрати време кошења.

7. Ca дучно покрените уређај.

Зависно од подешавања: Уређај коси подешено време, а затим се искључује или коси док се акумулатор не испразни.

Након кошења споредне површине, вратите уређај ручно у базну станицу.

7 ПОДЕШАВАЊА

7.1 Позивање подешавања - Опште

1. Ca 📄вати главни мени. Напомена: Звездица * испред ставке менија означава да је та ставка тренутно изабрана.

2. 📌 * settings

3. Са 🚪️ изаврати жељену ставку менија и преузети са —

4. Извршите подешавања. Напомена: Ставке менија су описане у следећим одельцима.

5. Ca 3 вратите у главни мени.

НАПОМЕНА Остале ставке менија: види Поглавље 5.2 "Предузимање основних подешавања", страна 191.

7.2 Активирање/деактивирање звукова тастера

1. 📌 * key clicks

2. Активирање/деактивирање звукова тастера:

■ илиActivate : — Активирање звукова тастера.

■ ▲ или ▼evactivate : — Деактивирање звукова тастера.

7.3 Активирање/деактивирање Есо режима рада

Када се уређај налази у Eco-Mode-y, он прелази у режим рада који штеди енергију. На тај начин се смањују потрошња енергије и емисија буке.

НАПОМЕНА Не препоручује се код високе или густе траве као и код густе вештачке траве одн. можда није могуће коришћење уређаја.

7.4 Подешавање сензора за кишу

НАПОМЕНА Кошење суве траве смањује прљање уређаја. Активирањем сензора за кишу и подешавањем одложеног времена кошења може се спречити да уређај коси мокру траву.

Када је активиран сензор за кишу, уређај се враћа на базну станицу чим почне да пада киша. Тамо остаје све док се сензор за кишу не осуши. Након тога, уређај ће наставити са кошењем тек након времена које је подешено као одложени рад. Осетљивост сензора за кишу се може подешавати.

■ или Activate : — Активирање сензора за кишу.

■ или ▼evactivate : — Деактивирање сензора за кишу.

1. Подесити одлагање рада сензора за кишу:

■ ▲ или ▼ After rain delay ■ xx hours xx minutes Изабрати са ▲ или жълене вредности за одлагање рада и преузети са ▼

1. Подесити осетљивост сензора за кишу:

- или Rain sensitive -Са или подесити жељену вредност за осетљивост и преузети са —.

7.5 Подешавање програма кошења

7.5.1 Подешавање програма кошења – Опште

1. Ca позвати главни мени.

2. 📌M * Programs

3. Ca ини изајрати ставку менија и преузети са —

4. Извршити подешавања. Напомена: Ставке менија су описане у следећим одељцима.

7.5.2 Подешавање почетних тачака

Програмирање почетних тачака

1. Поставити уређај у базну станицу.

2. Ca укъучите уређај.

3. Ca позвати главни мени.

4. 📌M * Programs

5. nA * Entry Point

6. 🙏 * Interactive teach

7. 📁 * Start interactive entry point teaching

■ или start .Уређај вози дуж граничног кабла.

или set, ако је уређај достигао жељену почетну тачку. Почетна тачка се меморише.

1. Mit Setentry point 1, ако при вожњи програмирања није одређена ниједна почетна тачка. Ако с овде не одреди ниједна почетна тачка, почетне тачке ће бити аутоматски одређене.

2. и▲Entry point x: XXm, ① када се достигне последња почетна тачка.

Ручно одређивање почетних тачака (05)

Прва почетна тачка (05/X0) је претходно подешена и налази се 1 м десно поред базне станице. Иза ове тачке се могу дефинисати додатне почетне тачке (види техничке податке).

Приликом одређивања почетних тачака треба имати у виду следеће:

■ Не постављати почетне тачке предалеко од базне станице одн. преблизу једна другој (06/ф).

Користити само онолико почетних тачака, колико је потребно.

Са ▲ли узастопно изабрати једну бројку и сваку преузети са —

Са ▲ли узастопно изабрати једну бројку и сваку преузети са —

1. Ако је потребно, одредити додатне почетне тачке.

2. Ca севратите у главни мени.

7.5.3 Подешавање времена кошења

i НАПОМЕНА Између програмирања времена кошења и почетка кошења мора да протекне мин. 30 мин. У супротном, уређај почиње са радом најраније 30 мин. Након последњег активирања тастера.

У ставки менија Weekly Program се подешавају дани и време када уређај треба да коси. Ако је потребно, прилагодите ове поставке величини баште. Ако се и након недељу дана виде некошена подручја, повећајте времена кошења.

1. www * weekly Program

или All Days X: Уређај сваки дан коси у подешено време. Ако се приказује All Days [ ], уређај ће косити само подешеним данима у недељи.

или Monday X...* Sunday X: Уређај коси подешеним данима у недељи у подешено време. Ако се приказује нпр. Monday [ ], уређај неће косити одређеног дана.

- илиChange:Активирати X или деактивирати [ ] одређени дан, подесити времена, начин кошења и почетне тачке.

1. Извршите поставке за све дане или за одређен дан:

нпр. * [М] 07:00-10:00 [?]: Нормално кошење [М] од 07:00 – 10:00 часова са аутоматски променљивом почетном тачком 0 – 9 [?].

■ нпр. * [R] 16:00-18:00 [1]: Уређај у 16:00 часова почиње са кошењем ивица [R] и креће се дуж целог

граничног кабла. После тога почиње површинско кошење у почетној тачки 1 [1]. У 18:00 часова одн. Чим се акумулатор испразни, уређај се враћа у базну станицу.

■ или continue : Потврдите измењену поставку и пређите на следећу поставку.

1. им Save: Сачувајте све измењене поставке ставке менија.

7.5.4 Режим пролаза

Режим пролаза у уским пролазима обезбеђује боли резултат кошења.

1. Поставити почетну тачку у уском пролазу (види одельак „Подешавање почетних тачака“).

2. Почети од постављене почетне тачке у режиму пролаза (види одельак „Подешавања програма кошења“).

нпр. *[P] 16:00-18:00 [3]: Уређај се покреће у 16:00 часова са режимом пролаза [P] и почиње кошење у почетној тачки 3 [3]. У 18:00 часова одн. чим се акумулатор испразни, уређај се враћа у базну станицу.

7.6 inTOUCH

Постојећа веза са мрежним пролазом може да се прекине. На тај начин ће уређај 30 минута бити отворен за успостављање нове везе.

НАПОМЕНА Да бисте касније успоставили везу, веза се прво мора поново прекинути, чак и ако уређај раније није био повезан са мрежним пролазом.

1. 📄 *inOUCH —

2. Прекид везе Уређај јавља: Готово.

3. Потврдити са и вратити се у мени.

7.7 Кошење ивица при ручном покретању За ручно покретање можете овде подесити да уређај почне са кошењем ивица.

Извођење кошења ивица у програмирано време кошења: види Поглавље 7.5.3 "Подешавање времена кошења", страна 195.

1. 📌 * Margin mowing

2. u * a manual start

7.8 Подешавање кошења споредних површина

1. □ * ▼ zone mowing

2. Подешавање времена кошења:

■ или inactive : — кошење споредних површина је искључено.
■ или active : — Уређај коси све док акумулатор не буде празан.
■ ▲ или ▼ време кочешьа у мин — :

уређај током подешеног времена коси споредну површину. Могуће је подешавање следећег времена кошења: 30/60/90/120/до празне батерије.

7.9 Подешавање контраста дисплеја

Ако је дисплеј, нпр. због сунца, слабо читљив, приказ се може побольшати променом контраста дисплеја.

1. 📌 * D▼splay contrast
2. Са 🚠️м повћавајте/смањујте контраст дисплеја, а са 🚠️ преузмите.

7.10 Заштита подешавања

Ако је заштита подешавања деактивирана, ПИН се мора унети само када се потврде грешке релевантне за безбедност.

- ▲ или ▼activate : — активирати заштиту подешавања. - ▲ или ▼evactivate : — деактивирати заштиту подешавања.

7.11 Поновна калибрација

Ако је локација или дужина граничног кабла промењена или ако уређај више не налази гранични кабл, потребна је поновна калибрација.

1. uM Reset calibration

2. Reset loop calibration data?

3. Спровођење пролаза калибрације: види Поглавље 5.4 "Извршавање аутоматског пролаза калибрације", страна 192.

7.12 Ресетовање на фабричка подешавања

Фабричка подешавања уређаја могу да се обнове, нпр. пре продаје.

1. 📄 * Factory reset Уређајавља: Factory reset completed

8 ПРИКАЗ ИНФОРМАЦИЈА

Мени Information служи за приказ података уређаја. У овом менију се не могу вршити никаква подешавања.

1. Ca 📄звати главни мени.
2. 🚠️ *Information

3. Ca 🚠️ изаврати ставку менија и преузети је са Напомена: Ставке менија су описане у следећим пасусима.

4. Ca 65вратите у главни мени.

Blades service

Показује за колико сати рада је ће бити потребан сервис ножева. Бројач се може ручно ресетовати. Сервис ножа треба да изврши AL-KO дистрибутер, техничар или сервисни партнер.

Ресетовање бројача за сервис ножа:

1. w▲ Con▼irm —

Hardware

Приказује информације о уређају, нпр. тип, година производње, сати рада, серијски број, број кошења, укупно време кошења, број циклуса пуњења, укупно време пуњења, дужина петље граничног кабла.

Software

Приказује верзију софтвера.

НАПОМЕНА Увек одржавајте ажурним софтвер роботске косилице Robolinho. Редовно проверавајте верзију и ажурирајте је, ако је потребно. Софтвер за ажурирање Robolinho Updater можете пронаћи на интернету на: www.al-ko.com/shop/de/robolinho-autoupdater

Одржавања и нега

Program Info

Приказује тренутна подешавања, као нпр. Целокупно недељно време кошења.

Failures

Приказује најновије поруке о грешци са датумом, временом и шифром грешке.

9 ОДРЖАВАЊА И НЕГА

⚠️ ОПРЕЗ! Опасност од повреде. Оштри и покретни делови уређаја могу да доведу до повреда.

■ Приликом радова одржавања, неге и чишћења увек носите заштитне рукавице!

9.1 Чишћење

ПАЖЊА! Опасност од воде. Вода у роботској косилици и базној станици узрокује оштећења електричних компоненти.

■ Немојте прскати роботоку косилицу и базну станицу водом.

Чишћење роботске косилице

⚠️ ОПРЕЗ! Опасност од повреде због ножева. Ножеви су веома оштри и могу проузроковати посекотине.

- Носите заштитне рукавице! - Уверите се да делови тела не доспеју у ножеве.

Извршити једном недељно:

1. Ca иъучите уређај.

2. Обришите површину кућишта метлицом, четком, влажном крпом или финим сунђером.

3. Четком очистите доњу страну уређаја, плочу за кошење косилице и нож.

4. Проверити ножвве у погледу оштећења. По потреби заменити: види Поглаеље 9.3 "Замена ножева", страна 197.

Чишћење базне станице

1. Редовно уклањајте траву и лишће или друге предмете из базне станице.

2. Обришите површину базне станице влажном крпом или финим сунђером.

Базна станица

Гранични кабл

■ Мрежни адаптер

1. Замените неисправне делове оригиналним резервним деловима радионицу произвођача одн. дајте да их замени сервис произвођача.

Провера слободног окретања точкова

Извршити једном недельно:

1. Темельито очистите подручја око точкова од траве и прљавштине. При том користите метлицу и крпу.

2. Проверите да ли се точкови слободно окрећу и да ли су управљиви. Напомена: Ако се точкови тешко окрећу или нису управљиви, сервис произвођача мора да их замени.

Проверити додирне површине на роботској косилици

1. Прљавштину очистите крпом, а затим

мало подмажите контактном машћу.

Провера контакта за пуњење на базној станици

1. Извуците мрежни утикач.

2. Притиснути контакте за пуњење у смеру базне станице и пустити. Контакти за пуњење опет морају да се опружно врате у почетни положај. Напомена: Ако се контакти за пуњење не врате под дејством опруге, сервис произвођача мора да их замени.

9.3 Замена ножева

ножева. Ножеви су веома оштри и могу проузроковати посекотине.

■ Носите заштитне рукавице!

■ Уверите се да делови тела не доспеју у ножеве.

ПАЖЊА! Оштећење уређаја услед

нестручне поправке. Поравнавање савијених, утрађених ножева може оштетити тањир са ножеве.

Немојте поравнавати савијене ножеве.

1. Одложити уређај са ножевима окренутим према горе.
2. Одврути завртње за причвршћивање.
3. Извадити нож из лежишта ножа.
4. Очистити лежиште ножа меком четком. Напомена: Ножеви су избрушени по целој дужини и стога се могу монтирати и закренути за 180°, чиме се удвостручује њихов век трајања.
5. Замена ножева:

Ако ножеви од прве монтаже нису окретани: Окрените нож за 180° и уметните га назад у лежиште ножа са брушеном страном окренутом према уређају и поново притегните завртње за причвршћивање руком.
Ако су ножеви од прве монтаже већ једном окретани: Уметните нове ножеве са брушеном страном окренутом према уређају у лежиште ножа и затегните нове завртње за причвршћивање.

Напомена: Смеју да се користе само

оригинални резервни делови произвођача.

У случају јаке прљавштине која се не може уклонити четком, тањир са ножевима се мора заменити, јер неравнотежа може довести до повећане буке, повећаног трошења и функционалних сметњи.

Обично није потребна замена ножева за уклањање.

10.1 Корекција грешака на уређају и грешака при руковању

⚠️ ОПРЕЗ! Опасност од повреде. Оштри и покретни делови уређаја могу да доведу до повреда.

■ Приликом радова одржавања, неге и чишћења увек носите заштитне рукавице!

НАПОМЕНА Код сметњи које нису наведене у овој табели или које не можете да отклоните сами, се обратите нашој служби за кориснике.

Сметња Узрок Отклањање

Уређај се не покреће.
	Акумулатор је празан. Пуните уређај у базној станици.
Уређај се заглавио и укопава се. Точкови настављају да се обрћу.
	Сензори удара не реагују. Потражите сервисну локацију произвођача.
	Трава је превисока.	Повећати висину кошења, после тога постепено спуштати на жељену висину.Кратко покосити траву помоћу косилице.
	Уређај належе на неравнину травнате површине.	Уклонити неравнину.
Уређај коси у погрешно време.
	Уређај има погрешно време. Подесити време.
	Трајање кошења је погрешно подешено.	Подесити времена кошења.
	Уређај губи временска подешавања.	Акумулатор је неисправан. Потражите сервисну локацију произвођача.
Мотор престаје да ради у току кошења.
	Мотор је преоптерећен. Искључите уређај, поставите га на равно тло или ниску траву и поново покрените.
	Акумулатор је празан. Напуните акумулатор.
	Ножеви су тупи. Окрените нож или га по потреби замените.
Сметња Узрок Отклањање
Резултат кошења је неравномеран.
	■ Време кошења је прекратко. Програмирајте дужа времена кошења.
	■ Подручје кошења је превелико. Смањити подручје кошења.
	■ Висина кошења је на превише ниском степену.	Повећати висину кошења, после тога постепено спуштати на жељену висину.
	■ Ножеви су тупи. Окрените нож или га по потреби замените.
Време трајања акумулатора се знатно скратило.
	■ Висина кошења је на превише ниском степену.	Повећати висину кошења, после тога постепено спуштати на жељену висину.
	■ Трава је превисока или превише влажна.	■ Оставите траву да се суши.■ Поставити висину кошења на виши степен.
Уређај вибрира или је јачина звука превише јака.
	Неравнотежа код ножа или погона ножа	■ Очистите плочу за кошење.■ Потражите сервисну локацију произвођача.
Акумулатор не може да се напуни одн. низак напон акумулатора
	■ Контакти за пуњење базне станице су запрљани.■ Додирне површине на уређају су запрљане.	Очистити контакте за пуњење и додирне површине.
	■ Базна станица нема струју. Прикључити базну станицу на струјно напајање.
	■ Уређај не погађа контакте за пуњење.	■ Ставити уређај у базну станицу и проверити да ли контакти за пуњење належу.■ Потражите сервисну локацију произвођача.
	■ Истекао је век трајања акумулатора.	Потражите сервисну локацију произвођача.
	■ Електроника за пуњење је неисправна.	Потражите сервисну локацију произвођача.

10.2 Шифра и отклањање грешака

НАПОМЕНА Код сметњи које нису наведене у овој табели или које не можете да отклоните сами, се обратите нашој служби за кориснике.

Шифра грешке Узрок Отклањање
CN001: Tilt sensor	Сензор нагиба је реаговао: ■ макс. нагиб прекорачен ■ Уређај је ношен ■ Падина је превише стрма	Поставити уређај на равну површину и потврдити грешку.
CN002: Lift sensor	Сензор подизања је реаговао: ■ Омотач уређаја је услед подизања или препреке померен према горе.	Уклонити препреку.
CN005: Bumper deflected	Уређај је нашао на препреку и не може се ослободити (нпр. судар близу базне станице).	■ Поставити уређај на слободну, ограничену травнату површину. ■ Кориговати положај граничног кабла.
CN007: No loop signal	■ Нема сигнала петље ■ Гранични кабл је неисправан. ■ Сигнал петље је превише слаб.	■ Контролишите ЛЕД на базној станици. ■ Контролишите струјно напајање базне станице. Извадити и поново утакнути мрежни адаптер. ■ Проверити гранични кабл у погледу оштећења. Поправити неисправни кабл.
CN008: Loop signal weak	■ Сигнал петље превише слаб ■ Гранични кабл је превише дубоко укопан	■ Контролишите ЛЕД на базној станици. ■ Контролишите струјно напајање базне станице. Извадити и поново утакнути мрежни адаптер. ■ Подигните гранични кабл до прописане висине, евентуално га причврстите директно на травњак.
CN010: Bad position	■ Уређај је ван травнате површине дефинисане граничним каблом. ■ Гранични кабл је постављен укрштено.	■ Поставити уређај на слободну, ограничену травнату површину. ■ Кориговати положај граничног кабла око кривина и препрека. Отклонити укрштање кабла.
CN011: Escaped robot	Уређај је ван травнате површине дефинисане граничним каблом.	Кориговати положај граничног кабла око кривина и препрека.
CN012: Cal: no loopCN015: Cal: outside	Грешка у току калибрације:▪ Уређај не може да нађе гранични кабл.	▪ Контролишите струјно напајање базне станице. Извадити и поново утакнути мрежни адаптер.▪ Поставите уређај на прописани положај за калибрацију, поравнајте га тачно под правим углом. Уређај мора бити у стању да прелази преко граничног кабла.
CN017: Cal: signal weak	Грешка у току калибрације:▪ Сигнал петље превише слаб▪ Нема сигнала петље▪ Гранични кабл је неисправан.	▪ Поставите уређај на прописани положај за калибрацију, поравнајте га тачно под правим углом.▪ Контролишите струјно напајање базне станице. Извадити и поново утакнути мрежни адаптер.▪ Проверити гранични кабл у погледу оштећења.
CN018: Cal:Collision	Грешка у току калибрације:▪ Уређај је ударио о препреку.	Уклонити препреку.
CN038: Battery Акумулатор је празан:
	▪ Петља граничног кабла је предугачка, има превише острва.	Кориговати положај граничног кабла.
	▪ Приликом пуњења нема контакта на контактима за пуњење	▪ Очистити контакте за пуњење.▪ Ставити уређај у базну станицу и проверити да ли контакти за пуњење належу.▪ Проверити и заменити контакте за пуњење у сервисној радионици произвођача.
	▪ Препреке близу базне станице	Уклонити препреке.
	▪ Уређај се заглавио. Поставити уређај на слободну, ограничену травнату површину.
	▪ Уређај не може да пронађе базну станицу.	▪ Проверити гранични кабл у погледу оштећења.▪ Премерити гранични кабл у сервисној радионици произвођача.
	▪ Акумулатор је истрошен.	Дајте акумулатор да се замени у сервисној радионици произвођача.
	▪ Електроника за пуњење је неисправна.	Дајте електронику за пуњење да се провери у сервисној радионици произвођача.
CN099: Recov escape	Аутоматско отклањање грешака није могуће	Ручно потврдите поруку о сметњи.У случају понављања: Дајте уређај да се испита у сервисној радионици произвођача.
CN104: Battery over heating	Акумулатор је прегрејан (више од 60 °C). Није могуће пражњење.Искључење у нужди од стране контролне електронике	Искључити уређај оставити акумулатор да се охлади.Не стављати уређај на базну станицу.
CN110: Blade motor over heating	Мотор за кошење је прегрејан (више од 80 °C).	Искључити уређај оставити га да се охлади.У случају понављања: Дајте уређај да се испита у сервисној радионици произвођача.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Уређај је нашао на препреку и не може се ослободити.	Уклонити препреку.
CN128: Recov Impossible	Уређај је нашао на препреку и не може се ослободити.	Уклонити препреку.
	Уређај је ван травнате површине дефинисане граничним каблом.	Поставити уређај на слободну, ограничену травнату површину.Кориговати положај граничног кабла.
CN129: Blocked WL	Леви мотор точка је блокиран.	Уклонити блокирање.
CN130: Blocked WR	Десни мотор точка је блокиран.	Уклонити блокирање.

Опис осталих шифара грешке можете наћи на интернетској страници AL-KO-a.
Ножеви увек морају да буду окренути од тела.

11 ТРАНСПОРТ

За транспорт уређаја поступите на следећи начин:

1. Ca

тастером за заустављање вите уређај.

1. Ca

ључите уређај.

1. Подигните уређај са обе руке држећи кућиште:

Ножеви се не смеју додирнути.

12 СКЛАДИШТЕЊЕ

12.1 Складиштење роботске косилице

Ускладиштите уређај током зиме, или када је вероватно да ће бити ван употребе више од 30 дана.

1. До краја напунити акумулатор (Пуњење акумулатора (08))

2. Добро очистити уређај (види Поглавље 9.1 "Чишћење", страна 197).

3. Чување уређаја:

■ Стојећи на свим точковима

■ На сувом месту које се може закључати и заштићено је од мраза
■ ван домашаја деце

12.2 Демонтажа и складиштење стуба за пуњење (18, 19)

Демонтирајте и ускладиштите стуб за пуњење током зиме, одн. када је вероватно да ће бити ван употребе дуже од 30 дана.

1. Одвојити мрежни адаптер од мреже и искључити из базне станице.
2. Демонтажа стуба за пуњење:

Одврнути оба завртња (18/1) и (18/2) стуба за пуњење (18/3).

Истовремено притисните оба тастера (18/4, 19/1), да бисте отклъучали стуб за пуњење.

Нагињање стуба за пуњење (19/a).

Отпустите утичне спојеве (19/2) и (19/3).

Отвор подножја (19/4) приложеним поклопцем за зиму (19/5) затворити (19/b), види техничке податке.

1. Сместити стуб за пуњење:

■ На сувом месту које се може закључати и заштићено је од мраза
■ ван домашаја деце

12.3 Презимљавање граничне жице

Гранична жица може да остане у земљи и не мора да се уклања.

13 ОДЛАГАЊЕ

Напомене у вези са законом о електричним и електронским уређајима

■ Стари електрични и електронски уређаји не треба да се бацају са кућним смећем, већ треба да се подвргну одвајању и сортирању одн. рециклирању!

■ Старе батерије или акумулатори који нису фиксно уgraђени у стари уређај, пре предаје морају да се изваде! Љихово одлагање на отпад је регулисано законом о батеријама.
■ Власник одн.корисник електричних и електронских уређаја су по истеку њиховог века употребе законски обавезни да их врате.

Крајњи корисник сноси одговорност за брисање својих личних података из старог уређаја који треба да се одложи на отпад!

Символ прецертане канте за отпатке значи да стари електрични и електронски уређаји не смеју да се одлажу заједно са кућним смећем.

Стари електрични и електронски уређаји бесплатно могу да се предају на следећим местима:

■ Јавна места за одлагање отпада одн. његово прикупљање (нпр. комунална стоваришта)
■ Продајна места за електричне уређаје (стационарна и на интернету), уколико су трговци обавезни да прихвате враћени производ или ако добровољно нуде такву услугу.

Ове изјаве важе само за уређаје који се уgraђују и продају у земљама Европске уније и на које се примењује европска директива 2012/19/ЕУ. У земљама изван Европске уније могу се примењивати неке друге одредбе за одлагање старих електричних и електронских уређаја.

Напомене у вези са законом о батеријама (BattG)

■ Старе батерије и акумулатори не треба да се бацају са кућним смећем, већ треба да се подвргну одвајању и сортирању одн. рециклирању!

У сврху безбедног вађења батерија и акумулатора из електричног уређаја и ради информација о њиховом типу одн. хемијском систему, водите рачуна о осталим подацима у упутству за употребу одн. монтажу.
Власник одн. корисник батерија и акумулатора су по истеку њиховог века употребе законски обавезни да их врате. Враћање је ограничено на предају количина уобичајених за домаћинство.

Старе батерије могу да садрже штетне материје или тешке метале, који би могли да нашкоде животној средини или здрављу. Прерада старих батерија и коришћење у њима садржаних ресурса доприноси заштити ова два драгоцена ресурса.

Символ прецертане канте за отпатке значи да батерије и акумулатори не смеју да се одлажу заједно са кућним смећем.

Ако се осим тога испод канте за смеће налазе ознаке Hg, Cd или Pb, онда то означава следеће:

■ Hg: Батерија садржи више од 0,0005 % живе
Cd: Батерија садржи више од 0,002 % кадмијума
■ Pb: Батерија садржи више од 0,004 % олова

Акумулатори и батерије бесплатно могу да се предају на следећим местима:

■ Јавна места за одлагање отпада одн. његово прикупљање (нпр. комунална стоваришта)
■ Продајна места за батерије и акумулаторе
■ Места за враћање батерија и акумулатора
■ Место враћања код произвођача (ако није члан заједничког система враћања)

Ове изјаве важе само за акумулаторе и батерије, који се продају у земљама Европске уније и на које се примењује европска директива 2006/66/E3. У земљама изван Европске уније могу се примењивати неке друге одредбе за одлагање акумулатора и батерија.

15 ИНФОРМАЦИЈЕ О ИЗЈАВЕ О УСКЛАЂЕНОСТИ

Овим под пуном одговорношћу изјављујемо, да овај производ у облику којим се продаје на

Напомене о амбалажи

Материјали за амбалажу се могу рециклирати. Молимо вас да амбалажу уклоните на еколошки прихватљив начин.

Пре него што баците уређај, извадите батерију (16)

Интегрисана батерија се пре бацања уређаја мора извадити и засебно уклонити на еколошки прихватљив начин.

1. Одврнути завртње (16/1).
2. Скинути поклопац преграде за батерију (16/2).
3. Откачити батерију (16/3) и извадити је.
4. Вратити поклопац и поново притегнути завртње.

Код питања у вези са гаранцијом, поправком или резервним деловима се обратите вашем најближем AL-KO сервису. Њега ћете наћи на интернету под следећом адресом: www.alko-garden.com/service-contacts

Додатне информације о резервним деловима можете да пронађете на: www.alko-garden.com/spareparts

тржишту испуњава захтеве хармонизованих ЕУ-директива, безбедносних стандарда ЕУ и стандарда који су специфични за овај производ. Изјава о усклађености је део упутства за употребу и приложена је машини.

16 ГАРАНЦИЈА

Евентуалне грешке у материјалу или производњи на уређају поправићемо за време законског рока застаре права на гаранцију за недостатке према сопственом избору поправљањем или заменом. Рок застаре одређује се према праву државе у којој је уређај купљен.

Наша гарантна изјава важи само у случају:

■ примене ових Упутстава за употребу
сврсисходног коришћења
■ употребе оригиналних резервних делова

Гаранција престаје да важи у случају:

■ самоиницијативних покушаја поправки
самоиницијативних техничких измена
■ ненаменског коришћења

Гаранција не обухвата:

• оштећења лака која се своде на нормално трошење
  ■ потрошне делове који су на картици резервних делова означени рамом xxxxxx (x)

Гарантни рок почиње да тече од датума куповине од стране првог крајњег корисника. Меродаван је датум на рачуну. Са овом изјавом о гаранцији и оригиналним рачуном обратите се продавцу или најближој овлашћеној сервисној радионици. Овом изјавом се не мењају законска права која купац има према продавцу у случају недостатака.

TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI

Spis treści

Zobrazuje verzi softwaru.
