Tuotetyyppi	Robottiruohonleikkuri
Merkki	Solo (AL-KO)
Malli	Robolinho 520 W
Mitat (P x L x K)	Noin 58 x 44 x 28 cm (arvio)
Paino	Noin 11 kg (arvio)
Virtalähde	Ladattava litiumioniakku, virtalähde 230 V
Akun kesto	Vaihtelee kuormituksen ja leikkausolosuhteiden mukaan
Latausaika	Noin 60 minuuttia (arvio)
Suurin leikkauspinta-ala	Jopa 1500 m² (arvio tälle mallille)
Leikkauskorkeus	25–55 mm, manuaalisesti säädettävä
Leikkausleveys	Noin 20 cm (leikkauskiekko)
Suurin kaltevuus	45 % (teknisten tietojen mukaan)
Terän tyyppi	Kääntyvät, käännettävät leikkuuterät
Navigointijärjestelmä	Reunakaapelin seuranta, törmäysanturit, gyroskooppi
Yhteys	WiFi 2,4 GHz, AL-KO inTOUCH Smart Garden -sovellus
Päätoiminnot	Automaattinen leikkaus, aikataulutus, reunojen leikkaus, kulkutila, sadeanturi, ekotila
Huolto ja puhdistus	Kotelon ja leikkuualustan viikoittainen puhdistus, terien vaihto, koskettimien tarkistus
Turvallisuus	PIN-koodi, nostoanturi, kallistusanturi, hätäpysäytys (STOP-painike), ylikuumenemissuoja
Varaosat ja korjattavuus	Leikkuuterät, ajon terät, akku, reunakaapeli, tukiasema, ammattilaisen korjattavissa
Yleiset tiedot	Käyttöohje useilla kielillä, lakisääteinen takuu, AL-KO:n huoltopalvelu

Usein kysytyt kysymykset - Robolinho 520 W SOLO

Kuinka käynnistää Robolinho 520 W -robottiruohonleikkuri ensimmäistä kertaa?

Varmista, että reunakaapeli ja tukiasema on asennettu. Aseta leikkuri tukiasemaan, käynnistä se, syötä oletus-PIN-koodi 0000, aseta kieli, päivämäärä ja kellonaika. Lataa akku täyteen ja suorita automaattinen kalibrointiajo käyttöohjeen ohjeiden mukaisesti.

Kuinka säätää leikkauskorkeus Robolinho 520 W:ssä?

Avaa yläkansi ja käännä kiertonuppia: myötäpäivään korkeuden lisäämiseksi (jopa 55 mm), vastapäivään pienentämiseksi (vähintään 25 mm). Nykyinen korkeus näkyy tarkastusikkunassa.

Mitä tehdä, jos leikkuri ei löydä tukiasemaa?

Tarkista, ettei reunakaapeli ole vaurioitunut tai väärin asetettu. Tarkista, että tukiasema saa virtaa (keltainen LED palaa). Puhdista leikkurin ja aseman latauskoskettimet. Jos ongelma jatkuu, suorita uusi kalibrointi valikon kautta.

Kuinka ohjelmoida leikkausaikataulut?

Siirry päävalikkoon, valitse 'Ohjelmat' ja sitten 'Viikoittainen ohjelma'. Voit aktivoida tai poistaa käytöstä jokaisen päivän, määrittää ajanjaksot, leikkaustyypin (normaali, reunat, kulkutila) ja aloituspisteet. Vahvista muutokset.

Leikkuri pysähtyy kesken leikkauksen ja näyttää virhekoodin, mitä tehdä?

Katso käyttöohjeen luku 10 virhekoodin tunnistamiseksi. Esimerkiksi CN001 tarkoittaa liian suurta kallistusta: aseta leikkuri tasaiselle alustalle. CN007 (silmukkasignaalin puuttuminen) tarkista virransyöttö ja kaapelin kunto. Kuittaa virhe näytöltä.

Voinko käyttää sovellusta leikkurin ohjaamiseen?

Kyllä, Robolinho 520 W on yhteensopiva AL-KO inTOUCH Smart Garden -sovelluksen kanssa. Yhdistä leikkuri WiFi 2,4 GHz -verkkoon, luo tili sovellukseen ja seuraa yhteysavustajaa. Voit käynnistää, ohjelmoida ja valvoa leikkausta etänä.

Kuinka vaihtaa leikkuuterät?

Sammuta leikkuri ja käytä suojakäsineitä. Käännä laite ympäri, irrota kiinnitysruuvit, poista vanhat terät. Asenna uudet terät terävä puoli laitteeseen päin tai käännä olemassa olevia teriä 180°, jos niitä ei ole vielä käännetty. Kiristä ruuvit käsin.

Mitä tehdä, jos akku ei lataudu?

Varmista, että latauskoskettimet ovat puhtaat ja leikkuri on oikein paikallaan asemassa. Tarkista, että aseman virtalähde toimii. Jos akku on liian kuuma (>45°C), anna sen jäähtyä. Jos ongelma jatkuu, akku saattaa olla kulunut, ota yhteys huoltopalveluun.

Kuinka säilyttää leikkuri talvella?

Lataa akku täyteen, puhdista leikkuri huolellisesti. Irrota latausliitin asemasta, säilytä se kuivassa ja pakkaselta suojatussa paikassa. Reunakaapeli voi jäädä paikoilleen. Säilytä leikkuri pyörillään lukittavassa tilassa.

Mikä on leikkurin suurin peittämä pinta-ala?

Suositeltu enimmäisleikkauspinta-ala on noin 1500 m² riippuen maaston monimutkaisuudesta ja kaapelin asettelusta. Jos puutarhasi on suurempi, pienennä leikkausaluetta tai käytä toissijaisia alueita.

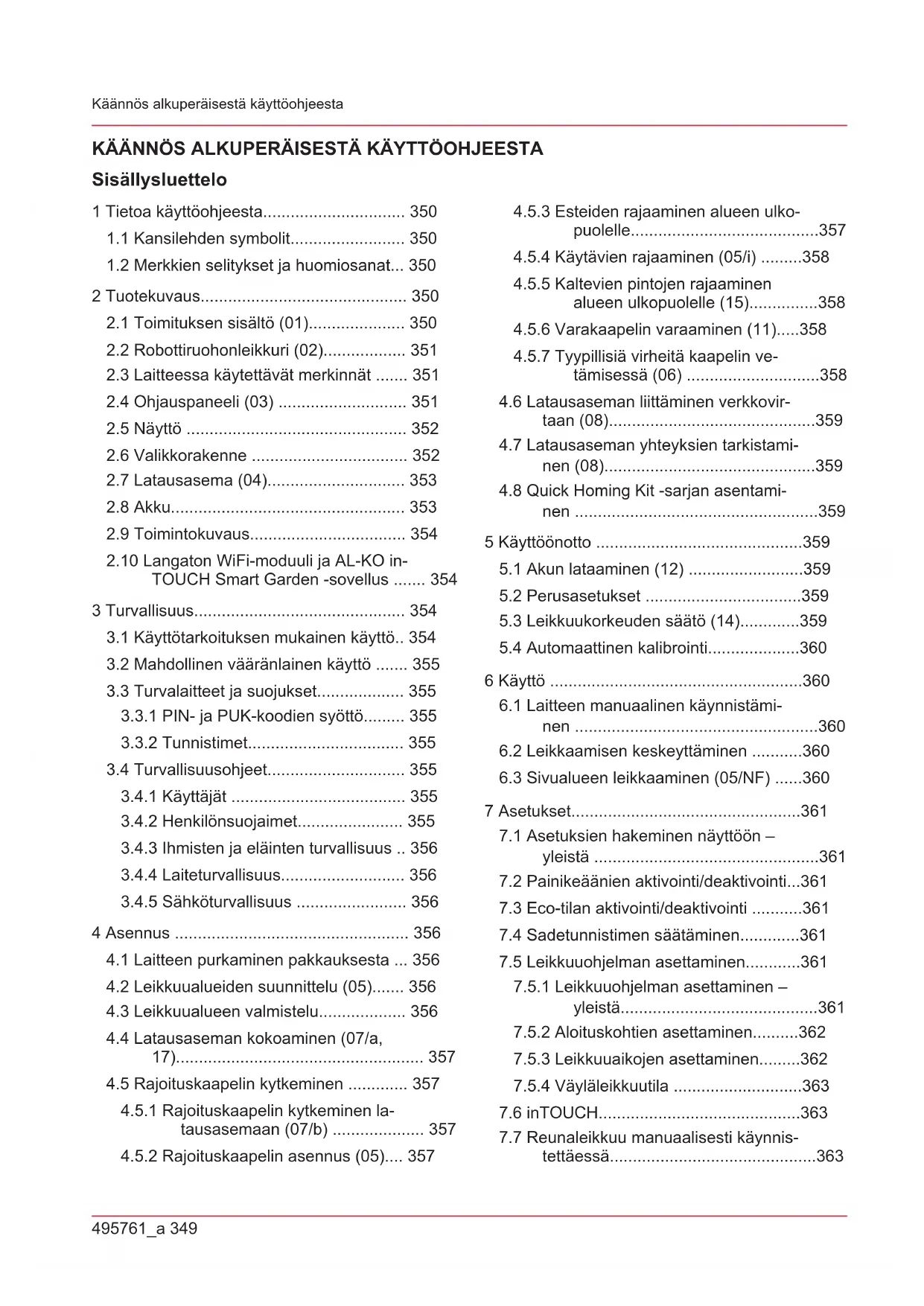

KÄYTTÖOHJE Robolinho 520 W SOLO

2.3 Symbole am Gerät

3.4.4 Maskinsäkerhet

1 Tietoa käyttöohjeesta.... 350

1.1 Kansilehden symbolit.... 350
1.2 Merkkien selitykset ja huomiosanat... 350

2 Tuotekuvaus.... 350

2.1 Toimituksen sisältö (01).... 350
2.2 Robottiruohonleikkuri (02)...... 351
2.3 Laitteessa käytettävät merkinnät ..... 351
2.4 Ohjauspaneeli (03) 351
2.5 Näyttö 352
2.6 Valikkorakenne 352
2.7 Latausasema (04).... 353
2.8 Akku.... 353
2.9 Toimintokuvaus.... 354
2.10 Langaton WiFi-moduuli ja AL-KO in-TOUCH Smart Garden -sovellus ..... 354

3 Turvallisuus.... 354

3.1 Käyttötarkoituksen mukainen käyttö.. 354
3.2 Mahdollinen vääränlainen käyttö ..... 355
3.3 Turvalaitteet ja suojukset.... 355

3.3.1 PIN- ja PUK-koodien syöttö...... 355
3.3.2 Tunnistimet.... 355

3.4 Turvallisuusohjeet.... 355

3.4.1 Käyttäjät 355
3.4.2 Henkilönsuojaimet.... 355
3.4.3 Ihmisten ja eläinten turvallisuus .. 356
3.4.4 Laiteturvallisuus.... 356
3.4.5 Sähköturvallisuus 356

4 Asennus 356

4.1 Laitteen purkaminen pakkauksesta ... 356
4.2 Leikkualueiden suunnittelu (05)...... 356
4.3 Leikkualueen valmistelu.... 356
4.4 Latausaseman kokoaminen (07/a, 17)....357
4.5 Rajoituskaapelin kytkeminen 357

4.5.1 Rajoituskaapelin kytkeminen la- tausasemaan (07/b) 357

4.5.2 Rajoituskaapelin asennus (05).... 357

4.5.3 Esteiden rajaaminen alueen ulko-puolelle....357
4.5.4 Käytävien rajaaminen (05/i) ......358
4.5.5 Kaltevien pintojen rajaaminen alueen ulkopuolelle (15)....358
4.5.6 Varakaapelin varaaminen (11).....358
4.5.7 Tyypillisiä virheitä kaapelin ve- tämisessä (06) 358

4.6 Latausaseman liittäminen verkkovirtaan (08)....359
4.7 Latausaseman yhteyksien tarkistaminen (08)....359
4.8 Quick Homing Kit -sarjan asentami- nen 359

5 Käyttöönotto 359

5.1 Akun lataaminen (12) 359
5.2 Perusasetukset ....359
5.3 Leikkuukorkeuden säätö (14)......359
5.4 Automaattinen kalibrointi....360

6 Käyttö 360

6.1 Laitteen manuaalinen käynnistämi- nen ....360
6.2 Leikkaamisen keskeyttäminen .....360
6.3 Sivalueen leikkaaminen (05/NF) .....360

7 Asetukset....361

7.1 Asetuksien hakeminen näyttöön – yleistä ....361
7.2 Painikeäänien aktivointi/deaktivointi...361
7.3 Eco-tilan aktivointi/deaktivointi .....361
7.4 Sadetunnistimen säätäminen....361
7.5 Leikkuuohjelman asettaminen......361

7.5.1 Leikkuuohjelman asettaminen – yleistä....361
7.5.2 Aloituskohtien asettaminen......362
7.5.3 Leikkuuaikojen asettaminen......362
7.5.4 Väyläleikkuutila 363

7.6 inTOUCH....363

7.7 Reunaleikkuu manuaalisesti käynnistettäessä....363

7.8 Sivualueleikkuun säätäminen ...... 363
7.9 Näytön kontrastin säätö.... 363
7.10 Asetuksien suojaus.... 363
7.11 Uudelleenkalibrointi 363
7.12 Tehdasasetusten palauttaminen..... 363

8 Tietojen näyttäminen.... 364

9 Huolto ja hoito 364

9.1 Puhdistus.... 364
9.2 Säännölliset tarkastukset...... 364
9.3 Leikkuuterien vaihto.... 365

10 Ohjeet häiriötilanteissa.... 365

10.1 Laitevikojen ja käsittelyvirheiden kor- jaus 365
10.2 Vikakoodit ja vikojen korjaaminen..... 367

11 Kuljetus 369
12 Säilytys.... 369

12.1 Robottiruohonleikkurin säilytys ...... 369
12.2 Latauspylvään irrottaminen ja säilytys (18, 19) 370
12.3 Rajoituskaapelin talvisäilytys ...... 370

13 Hävittäminen 370
14 Asiakaspalvelu ja huolto.... 371
15 Vaatimustenmukaisuusvakuutukseen liittyviä tietoja 371
16 Takuu ja tuotevastuu.... 371

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta käyttöohje aina laitteen mukana.
Lue käyttöohjeeseen sisältyvät turvallisuus-ohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys

Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönotoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.

Käyttöohje

Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varastointia ja hävittämistä koskevia ohjeita tässä käyttöohjeessa!

1.2 Merkkien selitykset ja huomiosanat

⚠️ VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.
⚠️ VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.
⚠️ VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä.

HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.

HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

Tässä käyttöohjeessa kuvataan täysin automaattista, akkukäyttöistä robottiruohonleikkuria, joka liikkuu vapaasti ruohikolla. Leikkuukorkeus on säädettävissä.

2.1 Toimituksen sisältö (01)

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:

Nro Osa

1 Robottiruohonleikkuri
2 Pikaohje
3 Käyttöohje
4 Maakiilat*

Nro Osa

5 Verkkolaite

6 Latausasema kiinnitysruuveineen(5kpl)

7 Rajoituskaapeli*

8 Talvisuoja*

* mallikohtainen (katso tekniset tiedot)

2.2 Robottiruohonleikkuri (02)

Nro Osa

1 Ohjauspaneeli ja näyttö (sisäpuolella)

2 STOP-painike (pysäyttää laitteen välittö-mästi ja leikkuuterät 2 sekunnin kulues-sa)

3 Latauskoskettimet

4 Korkeussäätö (sisäpuolella)

5 Etupyörät (ohjautuvia)

6 Leikkuukoneiston kansi

7 Vetopyörä

8 Terälautanen

9 Kiinnitysruuvi

10 Poistoterä

11 Leikkuuterä

12 Akkukotelo

2.3 Laitteessa käytettävät merkinnät

Symboli Merkitys

Ulos sinkoavien esineiden aiheutta- ma tapaturmavaara ja omaisuusva- hinkojen vaara!

Käsittele erityisen varovasti!

Pidä kädet ja jalat loitolla teräko-neistosta!

Noudata turvaetäisyyttä!

Symboli Merkitys

Lue käyttöohje ennen käyttöönot- toa!

Laitteen käynnistämistä varten on syötettävä PIN-koodi!

Laitteessa ei saa ajaa mukana!

2.4 Ohjauspaneeli (03)

Nro Osa

1

□(Home-painike): Leikkuun keskeyttäen, laite ajaa takaisin latausase- n. Se käynnistyy jälleen seuraavana ränä automaattisesti säädettynä leik- aikana.

2 Sadetunnistin: Sateen tunnistaminen (katso Luku 7.4 "Sadetunnistimen säätäminen", sivu 361).

3 Näyttö: Laitteen vallitsevan käyttötilan sekä valitun valikon nimen, valikkokoh- tien ja valittavissa olevien toimintojen näyttö (katso Luku 2.5 "Näyttö", si- vu 352).

4

nuolipainikkeet): Valikkokohtien nta, numeroarvojen suurentaminen ienentäminen, eri asetuksien valinta.

5

Paina kerran: Leikkuun manuaalinen käynnistäminen ja keskeyttäminen.

Paina kaksi kertaa: Leikkuun jatkaminen heti Home-painikkeen painamisen jälkeen.

6

(1) (toimintopainikkeet): Näytösainikkeen yläpuolella näkyvän toinon valinta.

7

](On/Off-painike): Laitteen kytkemi-päälle ja pois päältä.

8

valikkopainike): Päävalikon haku ttoön.

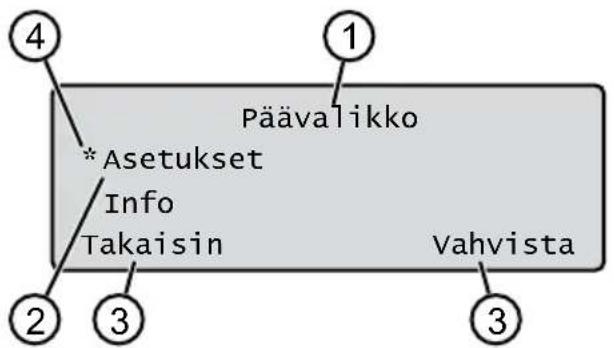

2.5 Näyttö

Päävalikko * Asetukset Info Takaisin Vahvista

Nro Näyttö

1 Valitun valikon nimi (tässä: Päävalikko)

2 Valikon sisältämät valikkokohdat. Kerrallaan näytetään vain kaksi valikkokohtaa (tässä: Asetukset ja Info). Muut valikkokohdat saadaan näkyviin painikkeil-

3 Valitun valikkokohdan toiminnot (tässä: Asetukset). Toiminnot saadaan näkyviin painikkeilla a -

4 Näytettävää valikkokohtaa merkitsevä tähti (tässä: Asetukset)

2.6 Valikkorakenne

Päävalikko

Ohjelmat

Viikko-ohjelma katso Luku 7.5 "Leikkuuohjelman asettaminen", si-vu 361

Aloituskohdat katso Luku 7.5.2 "Aloituskohtien asettaminen", sivu 362

Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu 364

Asetukset

Kellonaika katso Luku 5.2 "Perusasetukset", sivu 359

Päivämäärä katso Luku 5.2 "Perusasetukset", sivu 359

Kieli katso Luku 5.2 "Perusasetukset", sivu 359

PIN-koodi katso Luku 5.2 "Perusasetukset", sivu 359

Painikeäänet katso Luku 7.2 "Painikeäänien aktivointi/deaktivointi", si-vu 361

EcoMode katso Luku 7.3 "Eco-tilan aktivointi/deaktivointi", sivu 361

Quick Homing Kit katso Luku 4.8 "Quick Homing Kit -sarjan asentaminen", sivu 359

Sadetunnistin katso Luku 7.4 "Sadetunnistimen säätäminen", sivu 361

Sadetunnistimen viive" katso Luku 7.4 "Sadetunnistimen säätäminen", sivu 361

Sadeant. herkk. katso Luku 7.4 "Sadetunnistimen säätäminen", si-vu 361

inTOUCH katso Luku 7.6 "inTOUCH", sivu 363

Reunaleikkuu katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnistet-täessä", sivu 363

Sivualue aktiivinen/ei aktiivinen katso Luku 7.8 "Sivualue-leikkuun sätäminen", sivul363

Näytön kontrasti katso Luku 7.9 "Näytön kontrastin säätö", sivu ^363

Asetuksien suojaus katso Luku 7.10 "Asetuksien suojaus", sivul363

Uudelleenkalibrointi katso Luku 7.11 "Uudelleenkalibrointi", si-vu363

Tehdasasetukset katso Luku 7.12 "Tehdasasetusten palauttaminen", sivul363

Info

Terähuolto katso Luku 8 "Tietojen näyttäminen", sivul364

Laitteisto katso Luku 8 "Tietojen näyttäminen", sivul364

Ohjelmisto katso Luku 8 "Tietojen näyttäminen", sivul364

Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivul364

Häiriöt katso Luku 8 "Tietojen näyttäminen", sivul364

2.7 Latausasema (04)

Nro Osa

1 Alustalevy

2 Tilanäytön led-valo

3 Latauskosketin

4 Home-painike ()*

5 Latauspylväs

6 Kaapelikanava

7 Pyöräsyvennys

8 Kiinnitysruuvien (9) aukot

9 Kiinnitysruuvit

* mallikohtainen (katso tekniset tiedot)

2.8 Akku

Käyttäjä voi vaihtaa akun.

HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

• Akku on toimitustilassa osittain ladattu. Normaalissa käytössä akku latautuu säännöllisesti. Laite ajaa sitä varten latausasemaan.
  Integroitu valvontaelektroniikka lopettaa la-tauksen automaattisesti, kun 100 %:n lataustila on saavutettu.

Lataus onnistuu vain, kun latausaseman la- tauskoskettimilla on kunnollinen kontakti lait- teen kosketuspintoihin.

Yli 45 °C:een lämpötilassa sisäänrakennettu suojakytkentä estää akun lataamisen. Näin vältetään akun rikkoutuminen.

Jos akun käyttöaika lyhenee merkittävästi täyslatauksesta huolimatta, akku on vaihdettava itse.

Jos akku on tyhjentynyt valmistajan määrittämän kynnyksen alapuolelle vanhenemisen tai liian pitkän varastointiajan johdosta, akkua ei enää voi ladata. Akku ja valvontaelektroniikka on annettava AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tarkastettavaksi ja tarvittaessa vaihdettava.

Akun tila näkyy näytössä. Tarkista akun tilan. 3 kuukauden säilytysajan jälkeen. Tätä varten käynnistä laite ja lue akun tila näytöstä. Jos akun varaus on enää 30 % tai vähemmän, laita laite latausasemaan ja kytke se päälle, jotta akku latautuu. Jos latauspylväs on irrotettu latausaseman varastointia varten (katso Luku 12.2 "Latauspylvään irrottaminen ja säilytys (18, 19)", sivul370), asenna se ensin takaisin paikalleen päinvastaisessa järjes-tyksessä ja liitä latausasema verkkovirtaan.

Jos elektrolyyttiä on vuotanut akkukotelosta: Korjauta laite AL-KO-huoltoliikkeen toimesta!

Jos akku on irrotettu laitteesta: Jos vuotanut elektrolyytti on joutunut kosketuksiin silmien tai käsien kanssa, huuhtele ne heti vedellä. Hakeudu välittömästi lääkärin hoitoon!

2.9 Toimintokuvaus

Liikkuminen ruohikolla

Laite liikkuu vapaasti rajoituskaapelin rajaamalla alueella. Laite käyttää suunnistamiseen tunnistimia, jotka havaitsevat rajoituskaapelin sähkö-magneettisen kentän.

Jos laite kohtaa esteen, se pysähtyy ja jatkaa sit- ten ajoa toiseen suuntaan. Jos laite joutuu tilan- teeseen, jossa se ei voi toimia, siitä ilmoitetaan näytössä.

Jos laite tunnistaa kosteutta sadetunnistimen ollessa päällä, se palaa automaattisesti latausasemaan.

Leikkuu ja lataus

Leikkuu- ja latausvaiheet vuorottelevat jatkuvasti. Jos akun varaustaso on ruohonleikkuun aikana vähentynyt tiettyyn arvoon (näyttö: 0 %), laite palaa takaisin latausasemaan rajoituskaapelia pitkin.

Leikkuuohjelmat on asetettu tehtaalla, ja niitä voidaan mukauttaa laitteessa tai sovelluksessa.

Aina kun leikkuumoottori käynnistetään, sen pyörintäsuunta muuttuu, mikä kaksinkertaistaa leikkuuterän käyttöiän.

2.10 Langaton WiFi-moduuli ja AL-KO inTOUCH Smart Garden -sovellus

Robottiruohonleikkurissa on langaton WiFi-moduuli. Sen avulla laitetta voidaan ohjata, säätää ja valvoa vaivattomasti mobiilisovelluksella (älypu-helimella, tabletilla).

HUOMAUTUS Käytettävässä mobiililaitteessa on oltava internet-yhteys AL-KO inTOUCH Smart Garden -sovelluksen käyttöä varten.

HUOMAUTUS Jotta robottiruohonleikkurin ohjelmisto on aina ajan tasalla, sen on oltava yhteydessä internetiin WiFi-verkon kautta. AL-KO inTOUCH Smart Garden -sovellus ilmoittaa, kun robottiruohonleikkuriin on saatavana uusia ohjelmistopäivityksiä. Ne ladataan automaattisesti.

AL-KO inTOUCH Smart Garden -sovellus

AL-KO inTOUCH Smart Garden -sovelluksesta on saatavissa Android-laiteversio Google Play Storessa ja iOS-laiteversio Apple App Storessa:

Skannaamalla tämän QR-koodin saat ohjeita ALKO inTOUCH Smart Garden -sovelluksen asentamiseksi älypuhelimeesi. Lisäksi saat muita laitettasi koskevia tietoja. Sen avulla voit myös yhdistää älylaitteesi internetiin.

HUOMAUTUS Robottiruohonleikkuri muodostaa yhteyden vain 2,4 GHz:n WiFi-verkkoon. 5 GHz:n WiFi-verkkoja ei tueta.

WiFi-kelpoisen robottiruohonleikkurin yhdistäminen AL-KO inTOUCH Smart Garden -sovellukseen edellyttää, että robottiruohonleikkuri ja älypuhelin ovat WiFi-reitittimen kantavuusalueella ja signaalin voimakkuus on riittävä (suositus: väh. 50 %).

1. Käynnistä AL-KO inTOUCH Smart Garden - sovellus.
2. Käyttäjätilin luominen yhden kerran:

Napauta kohtaa "Kirjautuminen / Rekisteröityminen" > "Rekisteröinti".
- Kirjoita sähköpostiosoite ja salasana.
Aktivoi kohta "Luettu ja hyväksytty...".
Napauta painiketta "Rekisteröinti".

1. Kirjaudu sisään luomasi käyttäjätilin avulla.
2. Käynnistä ohjattu yhteyden muodostus napauttamalla "Lisää uusi laite".
3. Noudata näyttöön tulevia ohjeita.

HUOMAUTUS Jos robottiruohonleikkuri liikkuu puutarhassa alueella, jossa WiFi-yhteys on heikko tai puuttuu, AL-KO inTOUCH Smart Garden -sovelluksen säädöt otetaan käyttöön vasta sitten, kun robottiruohonleikkuri palaa alueelle, jolla on hyvä signaali. Jos reitittimen WiFi-signaali ei ole riittävän voimakas koko piha-alueella, sen kantamaa voidaan laajentaa tavallisella toistimella.

Toimintahäiriöiden yhteydessä jälleenmyyjä voi auttaa asennetun AL-KO inTOUCH Smart Garden -sovelluksen avulla. Jälleenmyyjälle on sallittava yhteys robottiruohonleikkuriin AL-KO in-TOUCH Smart Garden -sovelluksen kautta.

Liitettyjen robottiruohonleikkurien kauko-ohjauksen lisäksi AL-KO inTOUCH Smart Garden -sovellus tuo käytettäväksi sellaisia toimintoja kuin yhdistäminen muihin AL-KO-laitteisiin ja vikatilanteiden ilmoitukset.

3 TURVALLISUUS

3.1 Käyttötarkoituksen mukainen käyttö

Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät

muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

Laitteen käyttörajoitukset: katso tekniset tiedot.

3.2 Mahdollinen vääränlainen käyttö

Tämä laite ei sovellu käytettäväksi julkisilla pai- koilla, puistoissa, urheilukentillä tai maa- ja met- sätaloudessa.

3.3 Turvalaitteet ja suojukset

⚠️ VAROITUS! Loukkaantumisvaara. Vialli-set turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytöstä voivat aiheut-taa vakavia vammoja.

• Korjauta vialliset turvalaitteet ja suojukset.
• Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.

3.3.1 PIN- ja PUK-koodien syöttö

Laite voidaan käynnistää vain, kun syötetään oikea PIN-koodi (Personal Identification Number). Näin estetään laitteen käynnistäminen luvattomasti. PIN-koodin tehdasasetus on 0000. PIN-koodi voidaan muuttaa, katso katso Luku 5.2 "Perusasetukset", sivu 359.

Jos PIN-koodi annetaan 3 kertaa väärin, on syötettävä PUK-koodi (Personal Unlocking Key). Jos sekin annetaan väärin, on ennen seuraavaa yritystä odotettava 24 tuntia.

Säilytä PIN ja PUK sellaisessa paikassa, joihin ulkopuolisilla ei ole pääsyä.

3.3.2 Tunnistimet

Laitteessa on useita turvatunnistimia. Se ei käynnisty automaattisesti uudelleen, jos turvatunnistin on kytkenyt sen pois päältä. Näytössä näkyy virheilmoitus, joka on kuitattava. Tunnistimen laukeamisen syy on korjattava.

Nostotunnistin

Jos laitteen runkoa nostetaan käytön aikana, sen liike ja terät pysähtyvät.

Törmäystunnistimet esteiden tunnistamista varten

Laite on varustettu tunnistimilla, jotka esteisiin koskettaessa saavat aikaan ajosuunnan muutoksen. Esteeseen törmäyksen vaikutuksesta kotelon yläosa siirtyy hieman paikoiltaan ja törmäystunnistin laukeaa.

Kallistustunnistin ajosuunnassa/sivusuunnassa

Jos maanpinnan kaltevuus ajosuunnassa ylös-tai alaspäin tai sivusuunnassa on suurempi kuin mallille säädetty kaltevuus, laite kääntyy tai vaihtaa ajosuuntaa.

Sadetunnistin

Laitteessa on mallista riippuen sadetunnistin, jo- ka aktivoituna ollessaan keskeyttää ruohonleik- kuun sateella ja palauttaa laitteen latausasemaan (katso tekniset tiedot).

Pakkasanturi

Laitteessa on pakkasanturi, joka lähettää alhaisissa lämpötiloissa ilmoituksen laitteelle tai puskuilmoituksen AL-KO inTOUCH Smart Garden - sovellukseen (katso tekniset tiedot). Ilmoituksen lämpötilaa voidaan säätää.

Sähkömagneettiset päästöt

Laitetta voidaan käyttää luotettavasti muiden robottiruohonleikkurien läheisyydessä (etäisyyys 0,5 m).

Rajoituskaapelin lähettämä signaali vastaa EGMF:n (eurooppalaisten puutarhatuotteiden valmistajien järjestön) määrittelemää sähkömagneettisten päästöjen standardia.

3.4 Turvallisuusohjeet

3.4.1 Käyttäjät

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemuksen tai tiedon puute estävät heitä käyttämästä laitetta turvallisesti tai henkilöt, jotka eivät ole lukeneet käyttöohjetta. Noudata mahdollisia käyttäjän vähimmäisikää koskevia kansallisia turvallisuusmääräyksiä.
Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

3.4.2 Henkilönsuojaimet

Vammojen välttämiseksi on käytettävä määräysten mukaista vaatetusta ja suojavarustusta.

Käytettäviä henkilönsuojaimia ovat: ■ pitkät housut ja tukevat kengät. ■ huolto- ja hoitotöissä: suojakäsineet.

3.4.3 Ihmisten ja eläinten turvallisuus

Alueilla, joihin on yleinen pääsy, on leikkualueelle kiinnitettävä seuraavan sisältöinen varoitus:

HUOMAUTUS! Automaattinen ruohon-

leikkuri käytössä! Älä mene laitteen lähelle! Valvo lapsia!

Varmista laitteen toiminnan aikana, etteivät varsinkaan lapset tai muut henkilöt tai eläimet ole laitteen lähellä tai sen vieressä eivätkä leiki laitteella.
Laitteen päällä ei saa istua eikä teriin saa koskea!
- Älä tuo leikkuria lähelle vartaloa tai vaatteita.

3.4.4 Laiteturvallisuus

Ennen kuin aloitat työskentelyn, varmista, ettei laitteen työskentelyalueella ole esineitä (esim. oksia, lasin- tai metallinkappaleita, vaatteita, kiviä, puutarhakalusteita, puutar-hatyökaluja tai leluja). Ne voivat vahingoittaa laitteen teriä tai laite voi vahingoittaa niitä.

Käytä laitetta vain seuraavin edellytyksin:

Laite ei ole likainen.
Laitteessa ei ole vaurioita tai kulumia.
■ Kaikki hallintalaitteet toimivat.
Latausasema ja verkkolaite sekä niiden sähköjohdot ovat vahingoittumattomia ja toimivat.

Vaihda vioittuneiden osien tilalle aina valmistajan alkuperäiset varaosat.

■ Jos laite on vaurioitunut, korjauta se.

Laitteen käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheutuvista vahingoista.

3.4.5 Sähköturvallisuus

• Älä koskaan käytä laitetta, jos leikattavalla alueella on samanaikaisesti käytössä kastelulaite.
• Älä puhdista laitetta vesisuihkulla.
• Älä avaa laitetta.

4 ASENNUS

4.1 Laitteen purkaminen pakkauksesta

1. Avaa pakkaus varovasti.

2. Ota kaikki osat varovasti pakkauksesta ja tarkista, ettei niissä ole kuljetusvaurioita.
   Huomautus: Ilmoita kuljetusvaurioista heti AL-KO-jälleenmyyjälle tai huoltoliikkeelle.

3. Tarkista toimitussisältö, katso Luku 2.1 "Toi-mituksen sisältö (01)", sivu 350.

Säilytä alkuperäinen pakkaus ja oheisasiakirjat sitä tapausta varten, että laite täytyy lähettää edelleen. Ne vaaditaan myös laitteen takaisin lähettämistä varten.

4.2 Leikkuualueiden suunnittelu (05)

Latausaseman sijainti (05/1)

■ Mahdollisimman lyhyt etäisyys suurimpaan leikkuualueeseen
■ Tasainen pohja
■ Suojassa suoralta auringonvalolta ja voimak-kaalta sateelta
Liitäntämahdollisuus sähköverkkoon
■ Robottiruohonleikkurin esteetön pääsy

Rajoituskaapelin asennus (05)

Rajoituskaapeli asennetaan myötäpäivään yhtenäisenä silmukkana.

Leikkualueiden väliset käytävät (05/h)

Käytävällä tarkoitetaan kapeaa ruohikkokaistaletta, joka voi yhdistää kaksi leikkuualuetta.

Pääalue ja sivualue(et) (05)

Pääalue (05/HF): Ruohikkoalue, jolla lataus-asema sijaitsee ja jonka laite voi leikata kokonaisuudessaan automaattisesti.
Sivualue (05/NF): Ruohikkoalue, jolle laite ei voi siirtyä pääalueelta, vaan se on siirrettävä sille käsin. Sivualueet voidaan leikata manuaalisesti.

Pää- ja sivualueita ympäröi kuitenkin sama, katkeamaton rajoituskaapeli.

Aloituskohtien sijainti (05/X0 - 05/X3)

Laite ajaa valittuun aloituskohtaan asetettuna leikkuuaikana rajoituskaapelia pitkin ja aloittaa ruohon leikkaamisen siitä.

Aloituskohtien valinnalla voidaan vaikuttaa siihen, mitä kohtia leikkuualueella leikataan muita enemmän.

4.3 Leikkualueen valmistelu

1. Tarkista, ettei ruohikon pinta-ala ole suurempi kuin laitteen mahdollinen toiminta-alue. Jos ruohikon pinta-ala on liian suuri, seurauksena on epätasaisesti leikattu ruoho. Tarvittaessa pienennä leikattavaa pinta-alaa.

2. Ennen latausaseman ja rajoituskaapelin asennusta sekä laitteen käyttöönottoa: Leikkaa ruohikko matalaksi ruohonleikkurilla.

3. Poista ruohikolta esteet tai rajaa ne ulos lei-kattavalta alueelta rajoituskaapelilla (katso Luku 4.5.3 "Esteiden rajaaminen alueen ulko-puolelle", sivu 357):

■ Matalat esteet, joiden yli laite voi ajaa ja jotka voivat vahingoittaa teriä (esim. litteät kivet, ruohikon ja terassin tai teiden, laattojen, reunakivien tms. rajakohdat)

■ Ruohikon kolot ja kohoamat (esim. myy-ränkolot ja -käytävät, kävyt, pudonneet hedelmät jne.)

Jyrkät ylämäet tai kohdat, joiden kaltevuus ylittää teknisissä tiedoissa ilmoitetut arvot

Vesistöt ja altaat (esim. purot, lammet, uima-altaat jne) ja niiden ja ruohikon raja-kohdat

■ Pensaat ja pensasaidat, jotka voivat leventyä

4.4 Latausaseman kokoaminen (07/a, 17)

1. Sijoita latausasema (05/1) suorassa kulmassa rajoituskaapelin suunniteltuun sijaintiin nähden seuraavasti:

■ maanpinnan suuntainen (tarkista vesivaa'alla)

suora ja tasainen sisään- ja ulosajo

suora ja vääntymätön (latauspylväs ei saa taipua tai kallistua, kun kiinnitysruuvit ruuvataan kiinni).

1. Kiinnitä latausasema (07/2) maahan neljällä kiinnitysruuvilla (07/1).

Latausasema voidaan sijoittaa myös nurmialueen ulkopuolelle (17). Tällöin rajoituskaapeli on asennettava grafiikan mukaisesti.

4.5 Rajoituskaapelin kytkeminen

HUOMAUTUS Jos – mallista riippuen – laitteen toimitukseen sisältyvä rajoituskaapeli on liian lyhyt, voit tilata jatkojohdon AL-KO-jälleen-myyjältä tai huoltoliikkeeltä.

4.5.1 Rajoituskaapelin kytkeminen latausasemaan (07/b)

1. Vedä rajoituskaapeli (07/4) ulos pakkauksesta.
2. Poista liitännän (07/A) kaapelikanavan (07/3) suojus.
3. Poista rajoituskaapelin (07/6) pään eriste ja pistä pää liittimeen (07/7).

4. Sulje liitin.

5. Vedä rajoituskaapeli vedonpoistimen (07/5) kautta kaapelikanavasta. Älä vedä kaapelia tiukalle, vaan jätä siihen löysää.

HUOMAUTUS Ylimääräisen kaapelin avulla sen kulkua voi vielä myöhemmin korjata.

1. Laita kaapelikanavan suojus paikalleen.

4.5.2 Rajoituskaapelin asennus (05)

Rajoituskaapeli voidaan asentaa joko ruohikon pinnalle tai enintään 10 cm pinnan alle. Ruohikon pinnan alle asennuksesta voi huolehtia jälleen-myyjä.

Molempia vaihtoehtoja voidaan yhdistellä.

HUOMAUTUS! Rajoituskaapelin vaurioitu-misvaara. Jos rajoituskaapeli vahingoittuu tai katkeaa, ohjaussignaalien siirto laitteelle ei enää onnistu. Tällöin rajoituskaapeli on korjattava tai vaihdettava. Rajoituskaapeleita voidaan tilata AL-KO-yhtiöltä.

Asenna rajoituskaapeli aina suoraan maahan. Tarvittaessa kiinnitä se lisäksi maakiiloilla.
■ Suojaa rajoituskaapeli vaurioilta asennuksen ja käytön yhteydessä.
- Älä kaiva maata tai ilmaa nurmikkoa rajoituskaapelin lähellä.

1. Kiinnitä rajoituskaapeli säännöllisin välein maakiiloilla tai vedä se maan alle (enint. 10 cm:n syvyyteen).
2. Rajoituskaapelin asennus esteiden ympärille: katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu 357.
3. Läpikulkuväylien tekeminen leikkuualueiden välille: katso Luku 4.5.4 "Käytävien rajaaminen (05/i)", sivu 358.
4. Liian suurien ylä- tai alamäkien rajoittaminen alueen ulkopuolelle: katso Luku 4.5.5 "Kaltevien pintojen rajaaminen alueen ulkopuolelle (15)", sivu 358.
5. Kaapelivaran asettaminen: katso Luku 4.5.6 "Varakaapelin varaaminen (11)", sivu 358.
6. Kun rajoituskaapeli on asennettu kokonaan, kytke se latausasemassa olevaan liitäntään (07/B): katso Luku 4.5.1 "Rajoituskaapelin kytkminen latausasemaan (07/b)", sivu 357.

4.5.3 Esteiden rajaaminen alueen ulkopuolelle

Rajoituskaapeli on asennettava eri etäisyyksille esteistä sen mukaan, millainen työskentelyalueen

ympäristö on. Käytä oikean etäisyyden määrittämiseen pakkauksesta irrotettavaa viivainta.

HUOMAUTUS Rajaukset ovat tarpeen vain, jos laitteen törmäystunnistimet eivät pysty tunnistamaan niitä. Vältä käyttämästä liikaa tai tarpeet-tomia rajauksia. Kohoamat, jotka ovat pienempiä kuin 6 cm, on rajattava pois, koska muuten laite voi aiheuttaa vahinkoja.

Etäisyys aitoihin, muureihin, kukkapenkkeihin: väh. 20 cm (05)

Laite kulkee noin 20 cm rajoituskaapelin ulkopuolella. Tämän vuoksi se on asennettava vähintään 20 cm:n päähän aidoista, muureista, kukkapenkeistä jne.

Etäisyys terassien reunakiviin ja laatoitettuihin teihin (09)

Jos terassin tai tien reuna on nurmikon pintaa korkeammalla, on jätettävä vähintään 20 cm:n väli. Jos terassin tai tien reuna on nurmikon pinnan korkeudella, kaapeli voidaan asentaa aivan reunaa pitkin.

Rajoituskaapelin ja esteiden välinen etäisyys (05)

Jos esteen luo tai siltä pois johtavat rajoituskaapelit vedetään aivan vierekkäin (etäisyys 0 cm), laite ajaa niiden yli. Rajoituskaapeleita ei saa vetää ristiin (06/c), vaan ne on vedettävä rinnakkain (05/e).

Rajoituskaapelin vetäminen kulmiin (05, 10)

Sisäkulma (10/a): Vedä rajoituskaapeli vinottain, jotta laite ei jää jumiin kulmaan.
Ulkokulmat, joissa on esteitä (10/b): Vedä rajoituskaapeli terävässä kulmassa, jotta laite ei törmää kulmaan.
■ Ulkokulmat, joissa ei ole esteitä (05/j): Vedä rajoituskaapeli 90°:n kulmaan.

4.5.4 Käytävien rajaaminen (05/i)

Käytävissä on noudatettava seuraavia etäisyyksiä:

■ Kokonaisleveys väh. 60 cm
Rajoituskaapelin etäisyys reunasta: 20 cm
Rajoituskaapelien etäisyys toisistaan väh. 20 cm

4.5.5 Kaltevien pintojen rajaaminen alueen ulkopuolelle (15)

Pinnat, joiden kaltevuus ylittää teknisissä tiedoissa ilmoitetun arvon, on rajattava leikattavan alueen ulkopuolelle rajoituskaapelilla (45 % =

45 cm pudotusta 1 metrin matkalla) (katso tekniset tiedot).

Rajoituskaapelia ei saa vetää rinteen yli, jonka kaltevuus on yli 20 %. Jotta kääntymisen yhteydessä ei tule ongelmia, täytyy kaltevuudeltaan 20 %:n pintoihin olla vähintään 50 cm:n etäisyys. Jos kaltevuus on yli 20 % työskentelyalueen ulkoreunan jossakin kohdassa, rajoituskaapeli on vedettävä tasaisen maan yli 20 cm:n etäisyydeltä ennen kaltevan pinnan alkua.

4.5.6 Varakaapelin varaaminen (11)

Jotta latausasemaa voi siirtää tai leikattavaa aluettaa laajentaa leikattavan alueen määrittämi- sen jälkeen, jätä rajoituskaapeliin säännöllisin vä- lein varalle ylimääräistä kaapelia.

Varakaapelin määrän voi arvioida oman harkinnan mukaan.

HUOMAUTUS Älä toteuta tätä tekemällä varakaapelista erillisiä lenkkejä.

1. Vedä rajoituskaapeli maakiilan (11/1) ympäri ja sitten takaisin edelliseen maakiilaan (11/3).
2. Vedä kaapeli sitten taas takaisin viimeiseen maakiilaan. Näin kaapeliin syntyy silmukka. Kaapelien on oltava aivan vierekkäin.
3. Tarvittaessa voit kiinnittää silmukan keskeltä ylimääräisellä maakiilalla (11/2).

4.5.7 Tyypillisiä virheitä kaapelin vetämisessä (06)

Rajoituskaapelin varakaapelia ei toteuteta tasaisina pitkinä silmukoina (06/a).
Rajoituskaapelia ei vedetä oikein kulmissa (06/b).
Rajoituskaapeli vedetään ristiin tai sitä ei vedetä myötäpäiväisesti (06/c).
Rajoituskaapeli vedetään liian epätarkasti, jotta nurmikon reunat voisi leikata (06/d).

Kun rajoituskaapeli on vedetty ruohikon keskellä olevan esteen ympäri, sen osuuksia leikattavalla alueella ei vedetä aivan vierekkäin (06/e).

■ Aloituskohdat asetetaan liian kauas lataus-asemasta (06/f).

Rajoituskaapeli vedetään ruohikon ulkopuolelle (06/g).

Rajoituskaapelia vedettäessä ei noudateta käytävien 20 cm:n vähimmäisetäisyyttä (06/h).

Rajoituskaapeli vedetään liian lähelle esteitä (alle 20 cm:n päähän), joiden yli ei voi ajaa (06/i).

4.6 Latausaseman liittäminen verkkovirtaan (08)

1. Sijoita verkkolaite (08/1) kuivaan, suoralta auringonvalolta suojattuun paikkaan riittävän lähelle latausasemaa (08/2).
2. Kiinnitä kaapeli (08/3) tiukasti verkkolaittee-seen.
3. Pistä verkkolaitteen pistotulppa (08/4) sateelta suojattuun pistorasiaan (08/5).

HUOMAUTUS Suosittelemme verkkolaitteen liittämistä sähköverkkoon vikavirtasuojan kautta, jonka nimellisvikavirta on < 30 mA.

4.7 Latausaseman yhteyksien tarkistaminen (08)

1. Tarkista, palaako latauspylvään (13/1) etupuolella oleva led-valo. Jos ei:

Vedä pistoke irti pistorasiasta.
Tarkista kaikkien sähköverkon ja rajoituskaapelin pistoliitäntöjen kiinnitys ja mahdolliset vauriot.

Led-merkkivalon tilat

Led Käyttötilat

Keltainen

■ Palaa, kun virransyöttö on kunnossa.

4.8 Quick Homing Kit -sarjan asentaminen

Skannaa tämä QR-koodi ja tutustu Quick Homing Kit -sarjan asentamiseen. Katso myös asennusohje 443565 "Quick Homing Kit – asennus".

5 KÄYTTÖÖNOTTO

Tässä kappaleessa kuvataan toimenpiteet ja asetukset, jotka on tehtävä ennen laitteen käytön aloittamista. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu 361.

5.1 Akun lataaminen (12)

Normaalissa käytössä laitteen akku latautuu säännöllisesti.

HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

1. Aseta laite (12/1) latausasemaan (12/3) niin, että laitteen kosketuspinnat koskevat latausaseman latauskoskettimiin.
2. Kytke laite päälle painamalla .
3. Laitteen näytössä näkyy Akkua 1adataan. Jos näin ei ole: katso Luku 10 "Ohjeet häiriö-tilanteissa", sivu 365.

5.2 Perusasetukset

1. Avaa suojakansi.

2. Kytke laite päälle painamalla . Ekyviin tu-lee laitteen ohjelmistoversio, koodi ja tyyppi.

3. Valitse kielen valintavalikosta painikkeella tai ▼ valuamasi kieli ja hyväksy valinta pa namalla —

1. Syötä valikkoon Sisäänkirjautuminen > Syötä PIN tehtaalla asetettu PIN 0000. Valitse painikkeilla 🚠ai yk310 kerral- laan ja vahvista aina painamalla .Kun PIN-koodi on syötetty, laitetta voidaan käyt- tää.

2. Valikossa Muuta PIN:

Syötä kohtaan Syötä uusi PIN halua-masi uusi nelinumeroinen PIN-koodi. Valitse painikkeilla 🚠ai yksi numero kerrallaan ja vahvista aina painamalla —.
Syötä uusi PIN uudelleen kohtaan Toista uusi PIN. Jos syötetyt numerot ovat samat, näkyviin tulee PIN-koodi muutettu.

1. Aseta päivämäärä valikossa Päivämäärän asetus (muoto: PP.KK.20VV). Valitse painikkeilla 🚫 yksi numero kerrallaan ja vahvista aina painamalla —

2. Aseta kellonaika valikossa kellonajan asetus > 24h näyttö (muoto: HH:MM). Valitse painikkeilla 🏠 yksi numero kerrallaan ja vahvista aina painamalla —

Perusasetukset on tehty. Näkyviin tulee tila Ei kalibroitu Paina Start-painiketta.

5.3 Leikkuukorkeuden säätö (14)

Leikkuukorkeutta voi säätää käsin portaattomasti 25–55 mm:n alueella.

HUOMAUTUS Suositeltava leikkuukorkeus kalibrointiajoa (katso Luku 5.4 "Automaattinen kalibrointi", sivu 360) ja aloituskohtien ohjelmointia (katso Luku 7.5.2 "Aloituskohtien asettaminen", sivu 362) varten on 55 mm.

1. Avaa suojus (14/1).
2. Säädä leikkuukorkeus (valittuna oleva leikkuukorkeus näytetään ikkunassa (14/3) millimetreinä):

■ Leikkuukorkeuden (= nurmikon pituuden) kasvattaminen: Kierrä kääntönuppia (14/2) myötäpäivään (14/+).
Leikkuukorkeuden (= nurmikon pituuden) pienentäminen: Kierrä kääntönuppia (14/2) vastapäivään (14/–).

1. Sulje suojus.

5.4 Automaattinen kalibrointi

HUOMAUTUS Tee ennen käyttöönottoa kalibrointiajo (katsokatso Luku 5.4 "Automaattinen kalibrointi", sivu 360) tai aloituskohtien ohjelmointi (katso Luku 7.5.2 "Aloituskohtien asettaminen", sivu 362).

Laitteen vieminen aloitusasentoon (13)

1. Aseta laite aloitusasentoon leikattavalla alueella:

väh. 1 m latausasemasta vasemmalle ja 1 m eteenpäin
■ etupuoli rajoituskaapelin suuntaan

Kalibroinnin käynnistäminen

1. Tarkista, ettei laitteen odotettavissa olevalla liikealueella ole esteitä. Laitteen on pystyttävä ajamaan molemmat etupyörät samanai-kaisesti rajoituskaapelin yli. Poista mahdolliset esteet tai asenna kaapeli väliaikaisesti sisäänpäin (väh. 35 cm).
2. Käynnistä laite painamalla . näytössä näkyy:

! Varoitus ! Moottori käynnis- tyy
■ Kalibrointi, Vaihe [1]

Kalibroinnin aikana

Laite määrittää rajoituskaapelin signaalin vahvuuden ajamalla ensin kaksi kertaa suoraan rajoituskaapelin yli. Tämän jälkeen se palaa latausasemaan ja pysähtyy siihen.

Näytössä näytetään ilmoitus kalibroitu päättynyt.
Akkua ladataan.

HUOMAUTUS Laitteen täytyy pysähtyä ajettaessa latausasemaan. Jos laite ei latausasemaan ajaessaan koske latauskoskettimiin, se ajaa eteenpäin rajoituskaapelia pitkin. Jos laite ajaa latausaseman läpi, kalibrointi epäonnistuu. Tällöin latausasema on kohdistettava paremmin, minkä jälkeen kalibrointi toistetaan.

Kalibroinnin jälkeen

Asetettu leikkuun kestoaika tulee näkyviin.

Kaikki muut asetukset katso Luku 7 "Asetukset", sivu 361.

Robolinho

HUOMAUTUS Silmukan pituus on mitattava aloituskohtien ohjelmointitoiminnolla moitteettoman toiminnan takaamiseksi ja virheilmoitusten vähentämiseksi.

6 KÄYTTÖ

6.1 Laitteen manuaalinen käynnistäminen

1. Kytke laite päälle painamalla . Reunojen ylimääräinen leikkuu: katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnistet-täessä", sivu 363.
2. Käynnistä laite manuaalisesti painamalla .

6.2 Leikkaamisen keskeyttäminen

Paina latausasemassa (12/4) tai laitteessa olevaa painiketta

Laite ajaa automaattisesti latausasemaan. Se poistaa kyseisen päivän leikkuusuunnitelman ja käynnistyy jälleen seuraavana päivänä asetettuun aikaan.

■ Paina laitteen painiketta ▶ Ruohonleikkuu keskeytyy puolen tunnin ajaksi.
■ Paina laitteen painiketta Laite kytkeytyy pois päältä.

HUOMAUTUS Vaaratilanteissa laite voidaan pysäyttää STOP-painikkeella (12/2).

6.3 Sivalueen leikkaaminen (05/NF)

1. Nosta laite ylös ja kanna se sivualueelle.
2. Kytke laite päälle painamalla .
3. Avaa päävalikko painikkeella .

4. ta* Asetukset

5. ta* \$vualueen leikkuu

6. Valitse leikkuuaika painikkeella ta.
7. Käynnistä laite manuaalisesti painamalla .

Asetuksen mukaan: Laite leikkaa ruohoa asetetun ajan verran ja kytkeytyy sitten pois päältä tai jatkaa leikkaamista, kunnes akku on tyhjä.

Sivalueen leikkuun jälkeen laite viedään jälleen käsin latausasemaan.

7 ASETUKSET

7.1 Asetuksien hakeminen näyttöön – yleistä

1. Avaa päävalikko painikkeella .≡ Huomautus: Valikkokohdan edessä oleva tähtimerkki * tarkoittaa, että kyseinen valikkokohta on juuri valittuna.
2. ta* Asetukset
3. Valitse haluamasi valikkokohta painamalla ▲ tai ▼ vahvista valinta painamalla —
4. Tee asetukset. Huomautus: Valikkokohdat kuvataan seu-raavissa kappaleissa.
5. Palaa päävalikkoon painamalla .

HUOMAUTUS Muut valikkokohdat: katso Luku 5.2 "Perusasetukset", sivu 359.

7.2 Painikeäänien aktivointi/deaktivointi

1. ta* Painikeänet
2. Painikeäänien aktivointi/deaktivointi:

■ tai Aktivoi : — painikeänet otetaan käyttöön.
■ tai ▼eakt. : — painikeänet poistetaan käytöstä.

7.3 Eco-tilan aktivointi/deaktivointi

Eco-tilassa laite säästää energiaa. Tämä alentaa energian kulutusta ja melupäästöjä.

HUOMAUTUS Tilaa ei suositella tai se ei ehkä ole mahdollinen, jos ruoho on hyvin tiheää tai korkeaa.

1. ta* EcoMode

2. Eco-tilan aktivointi/deaktivointi:

Aktivoi Eco-tila otetaan käyttöön.
■ Deakt. Eco-tila poistetaan käytöstä.

7.4 Sadetunnistimen säätäminen

HUOMAUTUS Kuivan ruohon leikkaaminen vähentää leikkurin likaantumista. Aktivoimalla sadetunnistin ja asettamalla viiveaika voidaan estää märän ruohon leikkaaminen.

Kun sadeanturi on aktivoitu, laite ajaa sateen alkaessa takaisin latausasemaan. Siellä se pysyy, kunnes sadetunnistin on kuivunut. Tämän jälkeen se odottaa vielä asetetun viiveajan verran ennen kuin se jatkaa ruohonleikkuuta. Sadeanturien herkkyyttä voidaan säätää.

1. ta* \$adetunnistin
2. Sadetunnistimen aktivointi/deaktivointi:

■ tai Aktivoi : — sadetunnistin otetaan käyttöön.
■ tai ▼eakt. : — sadetunnistin poistetaan käytöstä.

1. Sadetunnistimen viiveen säätö:

■ tai Sadetunnistimen vii-ve"
xx tuntia xx minuuttia Valitse haluamasi viivearvo painikkeella ▲ tai ▼ a vahvista valinta painamalla — ▼.

1. Sadetunnistimen herkkyyden säätö:

■ tai ▲ Sadeant. herkk. —
Valitse haluamasi herkkyysarvo painikkeella ▲si ja vahvista valinta pai-namalla —

7.5 Leikkuuohjelman asettaminen

7.5.1 Leikkuuohjelman asettaminen – yleistä

1. Avaa päävalikko painikkeella.
2. ta* onjelmat

3. Valitse valikkokohta painamalla ja vahvista valinta painamalla

4. Tee asetukset.

Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.

7.5.2 Aloituskohtien asettaminen

Aloituskohtien ohjelmointi

1. Aseta laite latausasemaan.
2. Kytke laite päälle painamalla .
3. Avaa päävalikko painikkeella .
4. ta* ojelmat
5. ta* Avoituskohdat
6. ta▲* A▼gituskohtien ohjel- mointi —
7. ta* Kaynnistä aloituskohtien ohjelmointi

■ tai Start . Laite ajaa rajoi-tuskaapelia seuraten.
■ tai vässä, kumlaite on saa-vuttanut haluamasi aloituskohdan. Aloituskohta tallennetaan.

1. ta Aseva aloituskohta 1, jos aloituskohtaa ei ole valittu ohjelmointiajon aikana. Jos tässä ei määritetä aloituskohtia, ne valitaan automaattisesti.
2. ta▲Alovtuskohta x: XXm, kun viimeinen aloituskohta on saavutettu.

Aloituskohtien manuaalinen asettaminen (05)

Ensimmäinen aloituskohta (05/X0) on asetettu valmiiksi; se sijaitsee 1 m latausaseman oikealla puolella. Tämän kohdan taakse voidaan määrit-tää muita aloituskohtia (katso tekniset tiedot).

Huomioitavaa aloituskohtien valinnassa:

• Älä aseta aloituskohtia liian kauas latausase-masta tai liian lähelle toisiaan (06/f).
  Käytä vain niin monta aloituskohtaa kuin on tarpeen.

• ta ▲ * A voituskohdat

• ta ▲ * Konta X1 [020m]

Valitse yksi numero kerrallaan painamalla ▲ tai ▼a vahvista kukin valinta painamalla — ▼.

1. ta * Kunta x2 [075m]

Valitse yksi numero kerrallaan painamalla ▲ tai ▼a vahvista kukin valinta painamalla —▼.

1. Tarvittaessa voit asettaa muita aloituskohtia.
2. Palaa päävalikkoon painamalla .

7.5.3 Leikkuuaikojen asettaminen

HUOMAUTUS Leikkuuaikojen ohjelmoinnin ja leikkuun aloittamisen väliin on jäätävä väh. 30 minuuttia. Jos näin ei ole, laite käynnistyy aikaisintaan 30 minuutin kuluttua painikkeen viimeisen painalluksen jälkeen.

Valikkokohdassa viikko-ohjelma valitaan laitteelle leikkuupäivät ja -ajat. Muuta asetuksia tarvittaessa nurmikon koon mukaan. Jos noin viikon kuluttua on vielä jäljellä leikkaamattomia alueita, pidennä leikkuuaikaa.

1. ta▲* v▼ikko-ohjelma —

■ tai Joka päivä X: Laite leikkaa ruohon joka päivä asetettuina aikoina. Jos näytössä näkyy Joka päivä [ ], laite leikkaa ruohoa vain valittuina viikonpäivinä.
■ tai ▼ Maanantai X...* Sunnuntai X: Laite leikkaa ruohon valittuna viikonpäivänä asetettuina aikoina. Jos näytössä näkyy esim. Maanantai [ ], laite ei leikkaa ruohoa kyseisenä päivänä.
■ tai vuuta : Lisää X tai poista käytöstä [ ] päiviä ja aseta aikoja, leikkuutapoja ja aloituskohtia.

1. Tee asetukset koskemaan kaikkia päiviä tai tiettyä päivää:

■ Esim. *[M] 07:00-10:00 [?]: Normaali ruohonleikkuu [M] kello 7.00–10.00, automaattisesti vaihtuva aloituskohta 0–9[?].
Esim. *[R] 16:00-18:00 [1]: Laite aloittaa kello 16.00 reunaleikkuun [R] ja leikkaa koko rajoituskaapelin pituudelta. Tämän jälkeen se aloittaa alueen leikkuun aloituspisteestä 1 [1]. Kello 18.00 tai akun tyhjentyessä laite palaa latausasemaan.
■ tai Muuta : Valitu asetus muutetaan.

■ tai Vatka : Moutettu asetus vahvistetaan ja siirrytään seuraavaan asetukseen.

1. ta Taenna : Valikkokohdan kaikki muutetut asetukset tallennetaan.

7.5.4 Väyläleikkuutila

Väyläleikkuutila parantaa leikkuujälkeä kapeilla väylillä.

1. Aseta kapean väylän aloituskohta (katso kappale "Aloituskohtien asettaminen").

2. Käynnistä väyläleikkuutila asetetusta aloitus-kohdasta lähtien (katso kappale "Leikkuuoh-jelman asettaminen").

Esim. *[P] 16:00-18:00 [3]: Laite käynnistyy kello 16:00 väyläleikkuutilassa [P] ja aloittaa leikkuun aloituskohdasta 3 [3]. Kello 18:00 tai akun tyhjentyessä laite palaa latausasemaan.

7.6 inTOUCH

Olemassa olevan yhdyskäytäväyhteyden voi katkaista. Sen jälkeen laite on 30 minuutin ajan valmis uuden yhteyden luomiseen.

HUOMAUTUS Jos yhteys luodaan myöhemmin, vanha yhteys on katkaistava uudelleen, vaikka laite ei olisikaan ollut yhteydessä yhdyskäytävään.

1. ta*inVOUCH 2. Yhteyden katkaisminen Laitteen ilmoitus: Valmis. 3. Vahvista painamalla ja palaa valikko

7.7 Reunaleikkuu manuaalisesti käynnistettäessä

Kun laite käynnistetään manuaalisesti, se voidaan asettaa aloittamaan leikkaaminen reunoista.

Reunojen leikkaaminen ohjelmoituina aikoina: katso Luku 7.5.3 "Leikkuuaikojen asettaminen", sivu 362.

1. ta▲* Reunaleikkuu 2. ta▲* manuaalisesti käynnis- tettäessä

7.8 Sivualueleikkuun säätäminen

1. tai * sivalueen leikkuu

2. Leikkuuaikojen asettaminen:

- tai ei aktiivinen : — sivualueleikkuu on kytketty pois päältä. - tai aktiivinen : — laite jatkaa leikkaamista, kunnes akku on tyhjä. - taiähzeit in min : — laite leikkaa sivualuetta asetetun ajan verran. Seuraavat leikkuuajat voidaan asettaa: 30/60/90/120 tai kunnes akku on tyhjä.

7.9 Näytön kontrastin säätö

Jos näyttöä on vaikea lukea esim. auringonpaisteessa, sitä voidaan parantaa säätämällä näytön kontrastia.

1. ta* Nayton kontrasti

2. Suurenna/vähennä näytön kontrastia painamalla ▲ai ja vahvista valinta painamalla

7.10 Asetuksien suojaus

Jos asetuksien suojaus on poissa käytöstä, PINkoodi on syötettävä vain, kun kuitataan turvallisuuden kannalta tärkeitä virheitä.

1. ta* Asetuksien suojaus

2. Asetuksien suojauksen aktivointi/deaktivointi:

■ tai Aktivoi : — asetuksien suojaus otetaan käyttöön. ■ tai Beakt. : — asetuksien suojaus poistetaan käytöstä.

7.11 Uudelleenkalibrointi

Jos rajoituskaapelin sijaintia tai pituutta on muutettu tai laite ei enää löydä rajoituskaapelia, on suoritettava uudelleenkalibrointi.

1. ta ▲ Uud e Ileenkalibrointi
2. Nollataanko kalibrointi
3. Kalibroinnin suorittaminen: katso Luku 5.4 "Automaattinen kalibrointi", sivu 360.

7.12 Tehdasasetusten palauttaminen

Laitteen tehdasasetukset voi palauttaa esimerkiksi ennen sen myymistä.

1. ta* Tendasasetukset Laitteen ilmoitus: Tehdasasetukset pa- lautettu

8 TIETOJEN NÄYTTÄMINEN

Valikossa Info näytetään laitteen tietoja. Tässä valikossa ei voida tehdä asetuksia.

1. Avaa päävalikko painikkeella .

2. ta* info

3. Valitse valikkokohta painamalla ja hyväksy valinta painamalla

Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.

1. Palaa päävalikkoon painamalla .

Terähuolto

Näyttää, kuinka monen tunnin kuluttua terä on huollettava. Laskuri voidaan nollata manuaalisesti. Jätä terähuolto AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tehtäväksi.

Terähuollon laskurin nollaaminen:

1. ta▲vah▼ista —

Laitteisto

Näyttää laitetta koskevia tietoja, esim. tyyppi, valmistusvuosi, käyttötunnit, sarjanumero, leikkuukertojen määrä, leikkuuaika yhteensä, latausjaksojen määrä, latausaika yhteensä, rajoituskaapelin silmukan pituus.

ohjelmisto

Näyttää ohjelmistoversion.

HUOMAUTUS Pidä Robolinho-robottileikkurin ohjelmisto aina ajan tasalla. Tarkasta laiteohjelmiston versio säännöllisesti ja päivitä se tarvittaessa. Robolinho Updater -ohjelmisto löytyy internetistä osoitteesta:

www.al-ko.com/shop/de/robolinho-autoupdater

Ohjelmatiedot

Näyttää voimassa olevat asetukset, esim. viikoit- taisen leikkuuajan.

Häiriöt

Näyttää viimeksi tulleet häiriöilmoitukset ja niiden päivämäärän, kellonajan ja virhekoodin.

9 HUOLTO JA HOITO

⚠️ VARO! Loukkaantumisvaara. Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa vammoja.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

9.1 Puhdistus

HUOMAUTUS! Veden aiheuttama vaara. Robottiruohonleikkuriin ja latausasemaan pääsevä vesi vahingoittaa sähkökomponentteja.

- Älä puhdista robottiruohonleikkuria ja lataus-asemaa vesisuihkulla.

Robottiruohonleikkurin puhdistus

⚠️ VARO! Leikkuuterien aiheuttama loukkaantumisvaara. Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!

- Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

Suorita seuraavat toimet kerran viikossa:

1. Kytke laite pois päältä painamalla .

2. Puhdista laitteen pinta käsiharjalla, kostealla liinalla tai pehmeällä puhdistussienellä.

3. Harjaa pohja, leikkuukoneiston kansi ja leikkuuterät puhtaiksi harjalla.

4. Tarkista leikkuuterät vaurioiden varalta. Tarvittaessa vaihda: katso Luku 9.3 "Leikkuuterien vaihto", sivu 365.

Latausaseman puhdistus

1. Poista ruohojäämät ja lehdet sekä muut esi- neet latausasemasta säännöllisin välein.

2. Pyyhi latausaseman pinta kostealla liinalla tai pehmeällä puhdistussienellä.

9.2 Säännölliset tarkastukset

Yleinen tarkastus

1. Tarkista koko asennus kerran viikossa mah-dollisten vaurioiden varalta:

Laite
Latausasema
Rajoituskaapeli
Verkkolaite

1. Vaihda vialliset osat valmistajan alkuperäisiin varaosiin tai vaihdata ne valmistajan valtuuttamassa huoltoliikkeessä.

Pyörien vapaan pyörimisen tarkastus

Suorita seuraavat toimet kerran viikossa:

1. Puhdista ruohojäämät ja lika huolellisesti pyörien ympärillä olevalta alueelta. Käytä apuna käsiharjaa ja puhdistusliinaa.

2. Tarkista, pyörivätkö pyörät vapaasti ja voivatko ne kääntyä. Huomautus: Jos pyörät ovat raskasliikkeisiä

tai ne eivät käänny, pyydä valmistajan valtuuttamaa huoltoliikettä vaihtamaan ne.

Robottiruohonleikkurin kosketuspintojen tarkistus

1. Puhdista lika liinalla ja rasvaa pinnat kevyesti kontaktirasvalla.

Latausaseman latauskoskettimien tarkistus

1. Vedä pistoke irti pistorasiasta.
2. Paina latauskoskettimia latausaseman suuntaan ja päästä irti. Latauskoskettimien täytyy joustaa takaisin lähtöasentoon.

Huomautus: Jos latauskoskettimet eivät palaa takaisin, pyydä valmistajan valtuuttamaa huoltoliikettä vaihtamaan ne.

9.3 Leikkuuterien vaihto

⚠️ VARO! Leikkuuterien aiheuttama loukkaantumisvaara. Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!
- Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

HUOMAUTUS! Epäasianmukaiset korjaukset vahingoittavat laitetta. Jos asennettuja, vääntyneitä leikkuuteriä suoristetaan, terälautanen voi vahingoittua.

• Älä suorista vääntyneitä leikkuuteriä.
  Vaihda vääntyneet leikkuuterät valmistajan alkuperäisiin varaosiin.

Kuluneet tai vääntyneet leikkuuterät on vaihdetta-va.

1. Kytke laite pois päältä painamalla .
2. Laske laite maahan leikkuuterät ylöspäin.
3. Avaa kiinnitysruuvit.

4. Poista leikkuuterä paikaltaan.

5. Puhdista terän kiinnityskohta pehmeällä harjalla.

Huomautus: Terät on hiottu koko pituudeltaan, joten ne voidaan myös kääntää ympäri (180°), jolloin niiden käyttöaika kaksinkertaistuu.

1. Leikkuuterien vaihtaminen:

- Jos leikkuuteriä ei ole käännetty ympäri ensiasennuksen jälkeen: Käännä leikkuuteriä 180° ja laita ne kiinnityskohtaan terävä puoli laitteeseen päin. Kiristä kiinnitysruuvit käsikireyteen. - Jos leikkuuterät on käännetty ympäri ensiasennuksen jälkeen: Laita uudet leikkuuterät kiinnityskohtaan terävä puoli laitteeseen päin. Kiristä uudet kiinnitysruuvit käsikireyteen.

Huomautus: Vain valmistajan alkuperäisvaraosien käyttö on sallittua.

Jos laitteessa on paljon sellaista likaa, jota ei voi poistaa harjalla, täytyy vaihtaa terälautanen, koska epätasapainon seurauksena voi esiintyä lisääntynyttä melua, kulumista ja toimintahäiriöitä. Poistoteriä ei yleensä tarvitse vaihtaa.

10 OHJEET HÄIRIÖTILANTEISSA

10.1 Laitevikojen ja käsittelyvirheiden korjaus

⚠️ VARO! Loukkaantumisvaara. Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa vammoja.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

i HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

Häiriö Syy Korjaus

Laite ei käynnisty.

Akku on tyhjä. Lataa laite latausasemassa.

Laite jää kiinni ja kaivautuu maahan. Pyörien pyöriminen jatkuu.

Törmäystunnistimet eivät laukea. Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen.

Häiriö Syy	Korjaus
	■ Ruoho on liian pitkää.	■ Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu korkeus on saavutettu.■ Leikkaa ruoho lyhyeksi tavallisella ruohon-leikkurilla.
	■ Laite osuu maan kohoumaan. Tasoita epätasainen kohta.
Laite leikkaa väärään aikaan.
	■ Laitteessa on väärä kellonaika. Aseta kellonaika.
	■ Leikkuun kesto on asetettu väärin. Aseta leikkuuajat.
	■ Laitteen aika-asetukset katoavat. Akku on viallinen. Ota yhteys valmistajan val-tuuttamaan huoltoliikkeeseen.
Moottori pysähtyy ruohonleikkuun aikana.
	■ Moottori on ylikuormittunut. Kytke laite pois päältä, aseta se tasaiselle alus-talle tai lyhyeen ruohikkoon ja käynnistä se uu-delleen.
	■ Akku on tyhjä. Lataa akku.
	■ Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät.
Leikkuujälki on epätasainen.
	■ Leikkuuaika on liian lyhyt. Ohjelmoi pitemmät leikkuuajat.
	■ Leikattava alue on liian suuri. Pienennä leikattavaa aluetta.
	■ Leikkuukorkeus on asetettu liian alas.	Korota leikkuukorkeutta ja laske sitä sitten as-teittain, kunnes haluttu korkeus on saavutettu.
	■ Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät.
Akun käyttöaika lyhenee huomattavasti.
	■ Leikkuukorkeus on asetettu liian alas.	Korota leikkuukorkeutta ja laske sitä sitten as-teittain, kunnes haluttu korkeus on saavutettu.
	■ Ruoho on liian pitkää tai kosteaa.	■ Anna ruohon kuivua.■ Säädä leikkuukorkeus ylimmälle tasolle.
Laite tärisee tai on liian äänekäs.
	Leikkuuterät tai terien käyttömoottori on epätasapainossa	■ Puhdista leikkuukoneiston kansi.■ Ota yhteys valmistajan valtuuttamaan huol-toliikkeeseen.
Akku ei lataudu tai akkujännite on alhainen
	■ Latausaseman latauskoskettimet ovat likaiset.■ Laitteen kosketuspinnat ovat likai-set.	Puhdista latauskoskettimet ja kosketuspinnat.
	■ Latausasemassa ei ole virtaa. Kytke latausasema sähköverkkoon.
	■ Laite ei osu latauskoskettimiin.	■ Aseta laite latausasemaan ja tarkista, osuvatko latauskoskettimet kosketuspintoihin.■ Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen.
	■ Akun kestoikä on päättynyt. Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen.
	■ Latauselektroniikka on viallinen. Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen.

10.2 Vikakoodit ja vikojen korjaaminen

i HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

Vikakoodi Syy Korjaus
CN001: Tilt sensor Kallistustunnistin lauennut:■ Maks. kallistus ylittynyt■ Laitetta on kannettu■ Rinne liian jyrkkä	Aseta laite tasaiselle pinnalle ja kuittaa virhe.
CN002: Lift sensor Nostotunnistin lauennut:■ Kotelo on kääntynyt ylös-päin nostamisen tai es-teen takia.	Poista este.
CN005: Bumper defle-cted	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä(esim. törmäys latausase-man lähellä).	■ Aseta laite vapaalle alueelle leik-kuualueen sisälle.■ Korjaa rajoituskaapelin sijaintia.
CN007: No loop sig-nal	■ Ei silmukkasignaalia■ Rajoituskaapeli on vialli-nen.■ Silmukkasignaali liian heikko.	■ Tarkista latausaseman led-merkki-valo.■ Tarkista latausaseman virransyöttö.Irrota verkkolaite ja kytke se jälleen.■ Tarkista rajoituskaapelin mahdolliset vauriot. Korjaa viallinen johto.
CN008: Loop signal weak	■ Silmukkasignaali liian heikko■ Rajoituskaapeli asennet-tu liian syvälle	■ Tarkista latausaseman led-merkki-valo.■ Tarkista latausaseman virransyöttö.Irrota verkkolaite ja kytke se jälleen.■ Nosta rajoituskaapeli määrättyyn korkeuteen, tarvittaessa kiinnitä se suoraan nurmikon pintaan.
CN010: Bad position	■ Laite on rajoitetun ruo-hikkoalueen ulkopuolella.■ Rajoituskaapeli on asen-nettu ristiin.	■ Aseta laite vapaalle alueelle leik-kuualueen sisälle.■ Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla.Korjaa ristiin asennettu kaapeli.
CN011: Escaped robot	Laite on rajoitetun ruohikkoalueen ulkopuolella.	Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla.
CN012: Cal: no loopCN015: Cal: outside	Virhe kalibroinnin aikana:■ Laite ei löydä rajoituskaapelia.	■ Tarkista latausaseman virransyöttö.Irrota verkkolaite ja kytke se jälleen.■ Aseta laite määrättyyn kalibrointiasentoon ja kohdista se tarkasti suoraan kulmaan. Laitteen täytyypystyä ajamaan rajoituskaapelin yli.
CN017: Cal: signal weak	Virhe kalibroinnin aikana:■ Silmukkasignaali liian heikko■ Ei silmukkasignaalia■ Rajoituskaapeli on viallinen.	■ Aseta laite määrättyyn kalibrointiasentoon ja kohdista se tarkasti suoraan kulmaan.■ Tarkista latausaseman virransyöttö.Irrota verkkolaite ja kytke se jälleen.■ Tarkista rajoituskaapelin mahdolliset vauriot.
CN018: Cal: Colli-sion	Virhe kalibroinnin aikana:■ Laite on törmännyt es-teeseen.	Poista este.
CN038: Battery Akku on tyhjä:
	■ Rajoituskaapelin silmuk-ka on liian pitkä, siinä on liikaa saarekkeita.	Korjaa rajoituskaapelin sijaintia.
	■ Ei kosketusta latauskos-kettimiin akun lataamisen aikana	■ Puhdista latauskoskettimet.■ Aseta laite latausasemaan ja tarkis-ta, osuvatko latauskoskettimet kos-ketuspintoihin.■ Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan ja vaihta-maan latauskoskettimet.
	■ Esteitä latausaseman lä-hellä	Poista esteet.
	■ Laite on jäänyt kiinni. Aseta laite vapaalle alueelle leik-kuualueen sisälle.
	■ Laite ei löydä latausasemaa.	■ Tarkista rajoituskaapelin mahdolliset vauriot.■ Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan rajoitus-kaapeli.
	■ Akku on kulunut. Pyydä valmistajan valtuuttamaa huolto-liikettä vaihtamaan akku.
	■ Latauselektroniikka on viallinen.	Pyydä valmistajan valtuuttamaa huolto-liikettä tarkistamaan latauselektroniikka.
CN099: Recov escape	Virheiden automaattinen kor-jaus ei mahdollista	Kuittaa häiriöilmoitus manuaalisesti.Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto-liikkeessä.
CN104: Battery over heating	Akku on ylikuumentunut (yli 60 °C). Purkautumi-nen ei mahdollista.Hätäkatkaisu valvontae-lektroniikan toimesta	Kytke laite pois päältä ja anna akun jäähtyä.Alä aseta laitetta latausasemaan.
CN110: Blade motor over heating	Leikkuumoottori on ylikuu-mentunut (yli 80 °C).	Kytke laite pois päältä ja anna sen jäähtyä.Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto-liikkeessä.
CN119: R-Bumper de-flectedCN120: L-Bumper de-flected	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä.	Poista este.
CN128: Recov Impos-sible	Laite on ajanut estee-seen eikä pääse vapau-tumaan siitä.	Poista este.
	Laite on rajoitetun ruo-hikkoalueen ulkopuolella.	Aseta laite vapaalle alueelle leik-kuualueen sisälle.Korjaa rajoituskaapelin sijaintia.
CN129: Blocked WL Vasen pyörämoottori jumiutunut.		Korjaa jumiutumisen syy.
CN130: Blocked WR Oikea pyörämoottori jumiut-nut.		Korjaa jumiutumisen syy.

Muiden vikakoodien kuvaukset löytyvät AL-KO-kotisivulta.

11 KULJETUS

Toimi seuraavasti laitteen siirtämiseksi:

1. Pysäytä laite painamalla niketta.

1. Kytke laite pois päältä painamalla

1. Nosta laitetta kotelosta molemmin käsin:

■ Leikkuuteriin ei saa koskea.
■ Leikkuuterien täytyy aina osoittaa kantajasta poispäin.

12 SÄILYTYS

12.1 Robottiruohonleikkurin säilytys

Vie laite säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Lataa akku täyteen (Akun lataaminen (08))

2. Puhdista laite perusteellisesti (katso Luku 9.1 "Puhdistus", sivu 364).

3. Laitteen säilytys:

■ kaikilla pyörillä seisoen
kuivassa, lukittavassa ja pakkaselta suojatussa paikassa
poissa lasten ulottuvilta.

12.2 Latauspylvään irrottaminen ja säilytys (18, 19)

Irrota latauspylväs ja vie se säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Irrota verkkolaite sähköverkosta ja latausasemasta.

2. Latauspylvään irrotus:

Avaa latauspylvään (18/3) molemmat ruuvit (18/1) ja (18/2).
Paina molempia painikkeita (18/4, 19/1) samanaikaisesti, jolloin latauspylvään lu- kitus aukeaa.
Käännä latauspylväs sivulle (19/a).
Irrota pistoliitännät (19/2) ja (19/3).
Peitä jalustan aukko (19/4) toimitukseen sisältyvällä talvisuojuksella (19/5) (19/b), katso tekniset tiedot.

1. Säilytä latauspylvästä

kuivassa, lukittavassa ja pakkaselta suojatussa paikassa
■ poissa lasten ulottuvilta.

12.3 Rajoituskaapelin talvisäilytys

Rajoituskaapeli voidaan jättää maahan, sitä ei tarvitse poistaa.

13 HÄVITTÄMINEN

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniik-kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä-ykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistetta-va ennen laitteen luovuttamista keräyspistee-seen! Niiden hävittämisestä on säädetty erik-seen paristoja ja akkuja koskevassa lainsää-dännössä.
Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palautta-maan laitteet, kun ne on poistettu käytöstä.
Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitettävästä laitteesta!

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana.

Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti.

Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu-luvissa maissa ja joita koskee direktiivi 2012/19/EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elek-roniikkalaitteiden hävittämisestä.

Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tietoja niiden tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan pois-taa sähkölaitteesta turvallisesti.
Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä.

Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle. Niiden suojaamiseksi on tärkeää hyödyntää käytöstä poistetut paristot ja akut ja käyttää uudelleen niiden sisältämät resurssit.

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalousjätteen mukana.

Jos jäteastiasymbolin alapuolella on lisäksi tunnus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

■ Hg: Akku sisältää yli 0,0005 % elohopeaa
Cd: Akku sisältää yli 0,002 % kadmiumia
Pb: Akku sisältää yli 0,004 % lyijyä

Akut ja paristot voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
■ Paristojen ja akkujen myyntipisteet
Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet

Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään)

Nämä tiedot koskevat ainoastaan Euroopan Unionin jäsenvaltioissa myytäviä akkuja ja paristoja, joihin sovelletaan direktiiviä 2006/66/EY. Euroopan Unionin ulkopuolisissa maissa voimassa olevat määräykset akkujen ja paristojen hävittämisestä voivat poiketa näistä.

Pakkausta koskevat tiedot

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristöystävällisesti.

Akun irrotus ennen laitteen hävittämistä (16)

Sisäänrakennettu akku on irrotettava ennen laitteen hävittämistä ja hävitettävä erittäin ympäristöystävällisesti.

15 VAATIMUSTENMUKAISUUSVAKUUT UKSEEN LIITTYVIÄ TIETOJA

Vakuutamme täten yksinomaisella vastuulla, että tämä tuote täyttää markkinoille tuodussa muo-

1. Kierrä ruuvit (16/1) auki.
2. Ota akkukotelon kansi (16/2) irti.
3. Irrota akku (16/3) ja ota se pois.
4. Aseta kansi takaisin ja kierrä ruuvit kiinni.

14 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen. Niiden yhteystiedot löydät internet-osoitteesta www.alko-garden.com/service-contacts

Lisätietoja varaosista on saatavilla osoitteessa www.alko-garden.com/spareparts

dossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset. Vaatimustenmukaisuusvakuutus on osa käyttöohjetta ja toimitetaan koneen mukana.

16 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Takuun voimassaoloaika mää- räytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
■ käytetään alkuperäisvaraosia

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
■ laitetta käytetään sen käyttötarkoituksen vastaisesti

Takuu ei koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa

Takuuaika alkaa siitä, kun ensimmäinen loppukäyttäjä ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Nämä ehdot eivät koske ostajan lakisääteisiä oikeuksia, jotka perustuvat virhevastuuseen.

TRADUCEREA MANUALULUI DE UTILIZARE ORIGINAL

Cuprins
