KÄYTTÖOHJE Robolinho 1423 W SOLO

2.3 Symbole am Gerät

3.4.4 Maskinsäkerhet

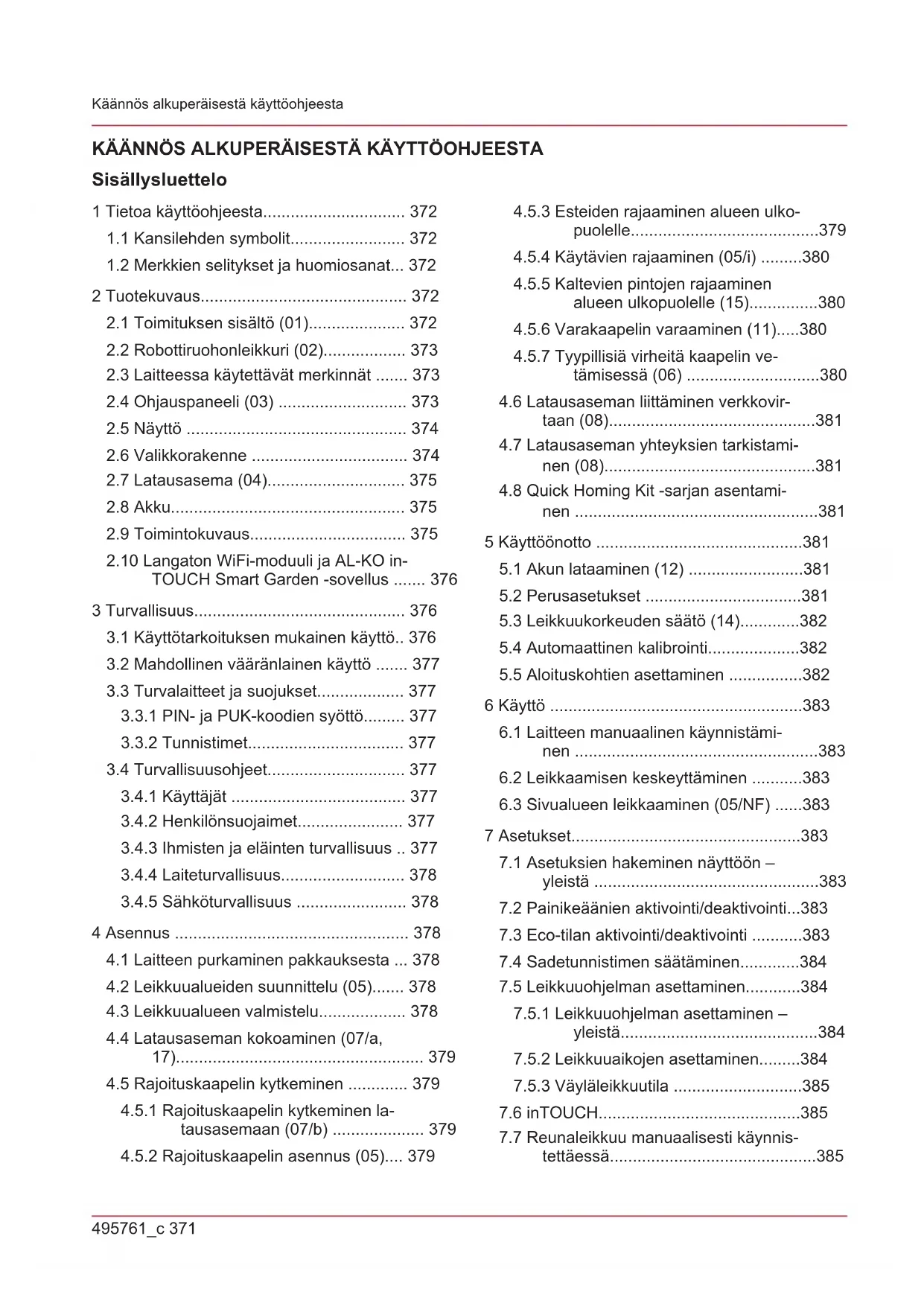

1 Tietoa käyttöohjeesta.... 372

1.1 Kansilehden symbolit.... 372
1.2 Merkkien selitykset ja huomiosanat... 372

2 Tuotekuvaus.... 372

2.1 Toimituksen sisältö (01).... 372
2.2 Robottiruohonleikkuri (02)...... 373
2.3 Laitteessa käytettävät merkinnät ..... 373
2.4 Ohjauspaneeli (03) 373
2.5 Näyttö 374
2.6 Valikkorakenne 374
2.7 Latausasema (04).... 375
2.8 Akku.... 375
2.9 Toimintokuvaus.... 375
2.10 Langaton WiFi-moduuli ja AL-KO in-TOUCH Smart Garden -sovellus ..... 376

3 Turvallisuus.... 376

3.1 Käyttötarkoituksen mukainen käyttö.. 376
3.2 Mahdollinen vääränlainen käyttö ..... 377
3.3 Turvalaitteet ja suojukset.... 377

3.3.1 PIN- ja PUK-koodien syöttö...... 377
3.3.2 Tunnistimet.... 377

3.4 Turvallisuusohjeet.... 377

3.4.1 Käyttäjät 377
3.4.2 Henkilönsuojaimet.... 377
3.4.3 Ihmisten ja eläinten turvallisuus .. 377
3.4.4 Laiteturvallisuus.... 378
3.4.5 Sähköturvallisuus 378

4 Asennus 378

4.1 Laitteen purkaminen pakkauksesta ... 378
4.2 Leikkualueiden suunnittelu (05)...... 378
4.3 Leikkualueen valmistelu.... 378
4.4 Latausaseman kokoaminen (07/a, 17)....379
4.5 Rajoituskaapelin kytkeminen 379

4.5.1 Rajoituskaapelin kytkeminen la- tausasemaan (07/b) 379
4.5.2 Rajoituskaapelin asennus (05).... 379

4.5.3 Esteiden rajaaminen alueen ulko-puolelle....379
4.5.4 Käytävien rajaaminen (05/i) ......380
4.5.5 Kaltevien pintojen rajaaminen alueen ulkopuolelle (15)......380
4.5.6 Varakaapelin varaaminen (11).....380
4.5.7 Tyypillisiä virheitä kaapelin ve- tämisessä (06) ......380

4.6 Latausaseman liittäminen verkkovirtaan (08)....381
4.7 Latausaseman yhteyksien tarkistaminen (08)....381
4.8 Quick Homing Kit -sarjan asentami- nen ....381

5 Käyttöönotto 381

5.1 Akun lataaminen (12) 381
5.2 Perusasetukset ....381
5.3 Leikkuukorkeuden säätö (14)......382
5.4 Automaattinen kalibrointi....382
5.5 Aloituskohtien asettaminen .....382

6 Käyttö 383

6.1 Laitteen manuaalinen käynnistäminen 383
6.2 Leikkaamisen keskeyttäminen .....383
6.3 Sivalueen leikkaaminen (05/NF) .....383

7 Asetukset....383

7.1 Asetuksien hakeminen näyttöön – yleistä 383
7.2 Painikeäänien aktivointi/deaktivointi...383
7.3 Eco-tilan aktivointi/deaktivointi .....383
7.4 Sadetunnistimen säätäminen......384
7.5 Leikkuuohjelman asettaminen......384

7.5.1 Leikkuuohjelman asettaminen – yleistä....384

7.5.2 Leikkuuaikojen asettaminen......384
7.5.3 Väyläleikkuutila ....385

7.6 inTOUCH....385
7.7 Reunaleikkuu manuaalisesti käynnistettäessä....385

7.8 Sivualueleikkuun säätäminen ...... 385
7.9 Näytön kontrastin säätö.... 385
7.10 Asetuksien suojaus.... 385
7.11 Uudelleenkalibrointi 385
7.12 Tehdasasetusten palauttaminen..... 386

8 Tietojen näyttäminen.... 386

9 Huolto ja hoito 386

9.1 Puhdistus.... 386
9.2 Säännölliset tarkastukset.... 386
9.3 Leikkuuterien vaihto.... 387

10 Ohjeet häiriötilanteissa.... 387

10.1 Laitevikojen ja käsittelyvirheiden kor- jaus 387
10.2 Vikakoodit ja vikojen korjaaminen..... 389

11 Kuljetus 391
12 Säilytys.... 391

12.1 Robottiruohonleikkurin säilytys ...... 391
12.2 Latauspylvään irrottaminen ja säilytys (18, 19) 392
12.3 Rajoituskaapelin talvisäilytys ...... 392

13 Hävittäminen 392
14 Asiakaspalvelu ja huolto.... 393
15 Vaatimustenmukaisuusvakuutukseen liittyviä tietoja 393
16 Takuu ja tuotevastuu.... 393

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta käyttöohje aina laitteen mukana.
Lue käyttöohjeeseen sisältyvät turvallisuus-ohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys

Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönotoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.

Käyttöohje

Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varastointia ja hävittämistä koskevia ohjeita tässä käyttöohjeessa!

1.2 Merkkien selitykset ja huomiosanat

⚠️ VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.
⚠️ VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.
⚠️ VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä.

HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.

HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

Tässä käyttöohjeessa kuvataan täysin automaattista, akkukäyttöistä robottiruohonleikkuria, joka liikkuu vapaasti ruohikolla. Leikkuukorkeus on säädettävissä.

2.1 Toimituksen sisältö (01)

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:

Nro Osa

1 Robottiruohonleikkuri
2 Pikaohje
3 Käyttöohje
4 Maakiilat*

Nro Osa

5 Verkkolaite
6 Latausasema kiinnitysruuveineen (5 kpl)
7 Rajoituskaapeli*
8 Talvisuoja*

* mallikohtainen (katso tekniset tiedot)

2.2 Robottiruohonleikkuri (02)

Nro Osa

1 Ohjauspaneeli ja näyttö (sisäpuolella)
2 STOP-painike (pysäyttää laitteen välittö-mästi ja leikkuuterät 2 sekunnin kulues-sa)
3 Latauskoskettimet
4 Korkeussäätö (sisäpuolella)
5 Etupyörät (ohjautuvia)
6 Leikkuukoneiston kansi
7 Vetopyörä
8 Terälautanen
9 Kiinnitysruuvi
10 Poistoterä
11 Leikkuuterä
12 Akkukotelo

2.3 Laitteessa käytettävät merkinnät

Symboli Merkitys

Ulos sinkoavien esineiden aiheutta- ma tapaturmavaara ja omaisuusva- hinkojen vaara!

Käsittele erityisen varovasti!

Pidä kädet ja jalat loitolla teräko-neistosta!

Noudata turvaetäisyyttä!

Symboli Merkitys

Lue käyttöohje ennen käyttöönot- toa!

Laitteen käynnistämistä varten on syötettävä PIN-koodi!

Laitteessa ei saa ajaa mukana!

2.4 Ohjauspaneeli (03)

Nro Osa
1	[WWWX] (Home-painike): Leikkuun keskeyttä-
2 Sa
3 Nä
4	[A260] [nuolipainikkeet): Valikkokohtien
5	(Start/Pause-painike):
6	[toimintopainikkeet): Näytös-
7	(On/Off-painike): Laitteen kytkemi-[702X]
8	(valikkopainike): Päävalikon haku

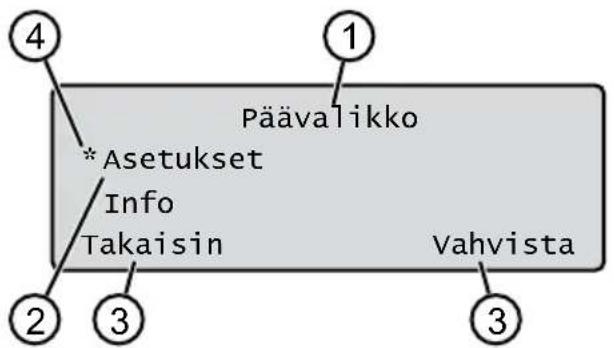

2.5 Näyttö

Päävalikko * Asetukset Info Takaisin Vahvista

Nro Näyttö

1 Valitun valikon nimi (tässä: Päävalikko)

2 Valikon sisältämät valikkokohdat. Kerrallaan näytetään vain kaksi valikkokohtaa (tässä: Asetukset ja Info). Muut valikkokohdat saadaan näkyviin painikkeil-

3 Valitun valikkokohdan toiminnot (tässä: Asetukset). Toiminnot saadaan näkyviin painikkeilla a -

4 Näytettävää valikkokohtaa merkitsevä tähti (tässä: Asetukset)

2.6 Valikkorakenne

Päävalikko

ohjelmat

Viikko-ohjelma katso Luku 7.5 "Leikkuuohjelman asettaminen", si-vu 384

Aloituskohdat katso Luku 5.5 "Aloituskohtien asettaminen", sivu 382

Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu 386

Asetukset

Kellonaika katso Luku 5.2 "Perusasetukset", sivu 381

Päivämäärä katso Luku 5.2 "Perusasetukset", sivu 381

Kieli katso Luku 5.2 "Perusasetukset", sivu 381

PIN-koodi katso Luku 5.2 "Perusasetukset", sivu 381

Painikeäänet katso Luku 7.2 "Painikeäänien aktivointi/deaktivointi", si-vu 383

EcoMode katso Luku 7.3 "Eco-tilan aktivointi/deaktivointi", sivu 383

Quick Homing Kit katso Luku 4.8 "Quick Homing Kit -sarjan asentaminen", sivu 381

Sadetunnistin katso Luku 7.4 "Sadetunnistimen säätäminen", sivu 384

Sadetunnistimen viive" katso Luku 7.4 "Sadetunnistimen säätäminen", sivu 384

Sadeant. herkk. katso Luku 7.4 "Sadetunnistimen säätäminen", si-vu 384

inTOUCH katso Luku 7.6 "inTOUCH", sivu 385

Reunaleikkuu katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnistet-täessä", sivu 385

Sivualue aktiivinen/ei aktiivinen katso Luku 7.8 "Sivualue-leikkuun säätäminen", sivu 385

Näytön kontrasti katso Luku 7.9 "Näytön kontrastin säätö", sivu 385 Asetuksien suojaus katso Luku 7.10 "Asetuksien suojaus", sivu 385 Uudelleenkalibrointi katso Luku 7.11 "Uudelleenkalibrointi", si- vu 385 Tehdasasetukset katso Luku 7.12 "Tehdasasetusten palauttaminen", sivu 386

Info

Terähuolto katso Luku 8 "Tietojen näyttäminen", sivu 386

Laitteisto katso Luku 8 "Tietojen näyttäminen", sivu 386

Ohjelmisto katso Luku 8 "Tietojen näyttäminen", sivu 386

Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu 386

Häiriöt katso Luku 8 "Tietojen näyttäminen", sivu 386

2.7 Latausasema (04)

Nro Osa

1 Alustalevy
2 Tilanäytön led-valo
3 Latauskosketin
4	Home-painike ( [IMAGE]
5 Latauspylväs
6 Kaapelikanava
7 Pyöräsyvennys
8 Kiinnitysruuvien (9) aukot
9 Kiinnitysruuvit

* mallikohtainen (katso tekniset tiedot)

2.8 Akku

Käyttäjä voi vaihtaa akun.

HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

Akku on toimitustilassa osittain ladattu. Normaalissa käytössä akku latautuu säännöllisesti. Laite ajaa sitä varten latausasemaan.
Integroitu valvontaelektroniikka lopettaa la-tauksen automaattisesti, kun 100 %:n lataus-tila on saavutettu.
Lataus onnistuu vain, kun latausaseman latauskoskettimilla on kunnollinen kontakti laitteen kosketuspintoihin.

Yli 45 °C:een lämpötilassa sisäänrakennettu suojakytkentä estää akun lataamisen. Näin vältetään akun rikkoutuminen.
Jos akun käyttöaika lyhenee merkittävästi täyslatauksesta huolimatta, akku on vaihdettava itse.
Jos akku on tyhjentynyt valmistajan määrittämän kynnyksen alapuolelle vanhenemisen tai liian pitkän varastointiajan johdosta, akkua ei enää voi ladata. Akku ja valvontaelektroniikka on annettava AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tarkastettavaksi ja tarvittaessa vaihdettava.
Akun tila näkyy näytössä. Tarkista akun tila n. 3 kuukauden säilytysajan jälkeen. Tätä varten käynnistä laite ja lue akun tila näytöstä. Jos akun varaus on enää 30 % tai vähemmän, laita laite latausasemaan ja kytke se päälle, jotta akku latautuu. Jos latauspylväs on irrotettu latausaseman varastointia varten (katso Luku 12.2 "Latauspylvään irrottaminen ja säilytys (18, 19)", sivu 392), asenna se ensin takaisin paikalleen päinvastaisessa järjes-tyksessä ja liitä latausasema verkkovirtaan.
Jos elektrolyyttiä on vuotanut akkukotelosta: Korjauta laite AL-KO-huoltoliikkeen toimesta!
Jos akku on irrotettu laitteesta: Jos vuotanut elektrolyytti on joutunut kosketuksiin silmien tai käsien kanssa, huuhtele ne heti vedellä. Hakeudu välittömästi lääkärin hoitoon!

2.9 Toimintokuvaus

Liikkuminen ruohikolla

Laite liikkuu vapaasti rajoituskaapelin rajaamalla alueella. Laite käyttää suunnistamiseen tunnisti-

mia, jotka havaitsevat rajoituskaapelin sähkö-magneettisen kentän.

Jos laite kohtaa esteen, se pysähtyy ja jatkaa sit- ten ajoa toiseen suuntaan. Jos laite joutuu tilan- teeseen, jossa se ei voi toimia, siitä ilmoitetaan näytössä.

Jos laite tunnistaa kosteutta sadetunnistimen ollessa päällä, se palaa automaattisesti latausasemaan.

Leikkuu ja lataus

Leikkuu- ja latausvaiheet vuorottelevat jatkuvasti. Jos akun varaustaso on ruohonleikkuun aikana vähentynyt tiettyyn arvoon (näyttö: 0 %), laite palaa takaisin latausasemaan rajoituskaapelia pitkin.

Leikkuuohjelmat on asetettu tehtaalla, ja niitä voidaan mukauttaa laitteessa tai sovelluksessa.

Aina kun leikkuumoottori käynnistetään, sen pyörintäsuunta muuttuu, mikä kaksinkertaistaa leikkuuterän käyttöiän.

2.10 Langaton WiFi-moduuli ja AL-KO inTOUCH Smart Garden -sovellus

Robottiruohonleikkurissa on langaton WiFi-moduuli. Sen avulla laitetta voidaan ohjata, säätää ja valvoa vaivattomasti mobiilisovelluksella (älypu-helimella, tabletilla).

HUOMAUTUS Käytettävässä mobiililaitteessa on oltava internet-yhteys AL-KO inTOUCH Smart Garden -sovelluksen käyttöä varten.

HUOMAUTUS Jotta robottiruohonleikkurin ohjelmisto on aina ajan tasalla, sen on oltava yhteydessä internetiin WiFi-verkon kautta. AL-KO inTOUCH Smart Garden -sovellus ilmoittaa, kun robottiruohonleikkuriin on saatavana uusia ohjelmistopäivityksiä. Ne ladataan automaattisesti.

AL-KO inTOUCH Smart Garden -sovellus

AL-KO inTOUCH Smart Garden -sovelluksesta on saatavissa Android-laiteversio Google Play Storessa ja iOS-laiteversio Apple App Storessa:

Skannaamalla tämän QR-koodin saat ohjeita ALKO inTOUCH Smart Garden -sovelluksen asentamiseksi älypuhelimeesi. Lisäksi saat muita laitettasi koskevia tietoja. Sen avulla voit myös yhdistää älylaitteesi internetiin.

HUOMAUTUS Robottiruohonleikkuri muodostaa yhteyden vain 2,4 GHz:n WiFi-verkkoon. 5 GHz:n WiFi-verkkoja ei tueta.

WiFi-kelpoisen robottiruohonleikkurin yhdistäminen AL-KO inTOUCH Smart Garden -sovellukseen edellyttää, että robottiruohonleikkuri ja älypuhelin ovat WiFi-reitittimen kantavuusalueella ja signaalin voimakkuus on riittävä (suositus: väh. 50 %).

1. Käynnistä AL-KO inTOUCH Smart Garden -sovellus.
2. Käyttäjätilin luominen yhden kerran:

Napauta kohtaa "Kirjautuminen / Rekisteröityminen" > "Rekisteröinti".
- Kirjoita sähköpostiosoite ja salasana.
Aktivoi kohta "Luettu ja hyväksytty...".
Napauta painiketta "Rekisteröinti".

1. Kirjaudu sisään luomasi käyttäjätilin avulla.
2. Käynnistä ohjattu yhteyden muodostus napauttamalla "Lisää uusi laite".
3. Noudata näyttöön tulevia ohjeita.

HUOMAUTUS Jos robottiruohonleikkuri liikkuu puutarhassa alueella, jossa WiFi-yhteys on heikko tai puuttuu, AL-KO inTOUCH Smart Garden -sovelluksen säädöt otetaan käyttöön vasta sitten, kun robottiruohonleikkuri palaa alueelle, jolla on hyvä signaali. Jos reitittimen WiFi-signaali ei ole riittävän voimakas koko piha-alueella, sen kantamaa voidaan laajentaa tavallisella toistimella.

Toimintahäiriöiden yhteydessä jälleenmyyjä voi auttaa asennetun AL-KO inTOUCH Smart Garden -sovelluksen avulla. Jälleenmyyjälle on sallittava yhteys robottiruohonleikkuriin AL-KO in-TOUCH Smart Garden -sovelluksen kautta.

Liitettyjen robottiruohonleikkurien kauko-ohjauksen lisäksi AL-KO inTOUCH Smart Garden -sovellus tuo käytettäväksi sellaisia toimintoja kuin yhdistäminen muihin AL-KO-laitteisiin ja vikatilanteiden ilmoitukset.

3 TURVALLISUUS

3.1 Käyttötarkoituksen mukainen käyttö

Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen sekä valmistajan kaikenlaisen

vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

Laitteen käyttörajoitukset: katso tekniset tiedot.

3.2 Mahdollinen vääränlainen käyttö

Tämä laite ei sovellu käytettäväksi julkisilla pai- koilla, puistoissa, urheilukentillä tai maa- ja met- sätaloudessa.

3.3 Turvalaitteet ja suojukset

VAROITUS! Loukkaantumisvaara. Vialli-

set turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytöstä voivat aiheuttaa vakavia vammoja.

• Korjauta vialliset turvalaitteet ja suojukset.
• Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.

3.3.1 PIN- ja PUK-koodien syöttö

Laite voidaan käynnistää vain, kun syötetään oikea PIN-koodi (Personal Identification Number). Näin estetään laitteen käynnistäminen luvattomasti. PIN-koodin tehdasasetus on 0000. PIN-koodi voidaan muuttaa, katso katso Luku 5.2 "Perusasetukset", sivu 381.

Jos PIN-koodi annetaan 3 kertaa väärin, on syötettävä PUK-koodi (Personal Unlocking Key). Jos sekin annetaan väärin, on ennen seuraavaa yritystä odotettava 24 tuntia.

Säilytä PIN ja PUK sellaisessa paikassa, joihin ulkopuolisilla ei ole pääsyä.

3.3.2 Tunnistimet

Laitteessa on useita turvatunnistimia. Se ei käynnisty automaattisesti uudelleen, jos turvatunnistin on kytkenyt sen pois päältä. Näytössä näkyy virheilmoitus, joka on kuitattava. Tunnistimen laukeamisen syy on korjattava.

Nostotunnistin

Jos laitteen runkoa nostetaan käytön aikana, sen liike ja terät pysähtyvät.

Törmäystunnistimet esteiden tunnistamista varten

Laite on varustettu tunnistimilla, jotka esteisiin koskettaessa saavat aikaan ajosuunnan muutoksen. Esteeseen törmäyksen vaikutuksesta kotelon yläosa siirtyy hieman paikoiltaan ja törmäystunnistin laukeaa.

Kallistustunnistin ajosuunnassa/sivusuunnassa

Jos maanpinnan kaltevuus ajosuunnassa ylös-tai alaspäin tai sivusuunnassa on suurempi kuin mallille säädetty kaltevuus, laite kääntyy tai vaihtaa ajosuuntaa.

Sadetunnistin

Laitteessa on mallista riippuen sadetunnistin, jo- ka aktivoituna ollessaan keskeyttää ruohonleik- kuun sateella ja palauttaa laitteen latausasemaan (katso tekniset tiedot).

Pakkasanturi

Laitteessa on pakkasanturi, joka lähettää alhai-sissa lämpötiloissa ilmoituksen laitteelle tai pus-kuilmoituksen AL-KO inTOUCH Smart Garden -sovellukseen (katso tekniset tiedot). Ilmoituksen lämpötilaa voidaan säätää.

Sähkömagneettiset päästöt

Laitetta voidaan käyttää luotettavasti muiden robottiruohonleikkurien läheisyydessä (etäisyys 0,5 m).

Rajoituskaapelin lähettämä signaali vastaa EGMF:n (eurooppalaisten puutarhatuotteiden valmistajien järjestön) määrittelemää sähkömagneettisten päästöjen standardia.

3.4 Turvallisuusohjeet

3.4.1 Käyttäjät

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemuksen tai tiedon puute estävät heitä käyttämästä laitetta turvallisesti tai henkilöt, jotka eivät ole lukeneet käyttöohjetta. Noudata mahdollisia käyttäjän vähimmäisikää koskevia kansallisia turvallisuusmääräyksiä.
Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

3.4.2 Henkilönsuojaimet

Vammojen välttämiseksi on käytettävä määräysten mukaista vaatetusta ja suojavarustusta.

Käytettäviä henkilönsuojaimia ovat:

pitkät housut ja tukevat kengät.
huolto- ja hoitotöissä: suojakäsineet.

3.4.3 Ihmisten ja eläinten turvallisuus

Alueilla, joihin on yleinen pääsy, on leikkuualueelle kiinnitettävä seuraavan sisältöinen varoitus:

HUOMAUTUS! Automaattinen ruohon-

leikkuri käytössä! Älä mene laitteen lähelle! Valvo lapsia ja eläimiä!

Varmista laitteen toiminnan aikana, etteivät varsinkaan lapset tai muut henkilöt tai eläimet ole laitteen lähellä tai sen vieressä eivätkä leiki laitteella.
Laitteen päällä ei saa istua eikä teriin saa koskea!
- Älä tuo leikkuria lähelle vartaloa tai vaatteita.
- Yöaktiivisten eläinten, kuten siilien, suojelemiseksi älä käytä Robolinho-ruohonleikkuria pimeällä.

3.4.4 Laiteturvallisuus

Ennen kuin aloitat työskentelyn, varmista, ettei laitteen työskentelyalueella ole esineitä (esim. oksia, lasin- tai metallinkappaleita, vaatteita, kiviä, puutarhakalusteita, puutar-hatyökaluja tai leluja). Ne voivat vahingoittaa laitteen teriä tai laite voi vahingoittaa niitä.

Käytä laitetta vain seuraavin edellytyksin:

Laite ei ole likainen.
Laitteessa ei ole vaurioita tai kulumia.
■ Kaikki hallintalaitteet toimivat.
Latausasema ja verkkolaite sekä niiden sähköjohdot ovat vahingoittumattomia ja toimivat.

Vaihda vioittuneiden osien tilalle aina valmistajan alkuperäiset varaosat.

■ Jos laite on vaurioitunut, korjauta se.

Laitteen käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheutuvista vahingoista.

3.4.5 Sähköturvallisuus

• Älä koskaan käytä laitetta, jos leikattavalla alueella on samanaikaisesti käytössä kastelulaite.
• Älä puhdista laitetta vesisuihkulla.
• Älä avaa laitetta.

4 ASENNUS

4.1 Laitteen purkaminen pakkauksesta

1. Avaa pakkaus varovasti.
2. Ota kaikki osat varovasti pakkauksesta ja tarkista, ettei niissä ole kuljetusvaurioita.
   Huomautus: Ilmoita kuljetusvaurioista heti AL-KO-jälleenmyyjälle tai huoltoliikkeelle.
   "arkista toimitussisältö, katso Luku 2.1 "Toi-mituksen sisältö (01)", sivu 372.

Säilytä alkuperäinen pakkaus ja oheisasiakirjat sitä tapausta varten, että laite täytyy lähettää edelleen. Ne vaaditaan myös laitteen takaisin lä- hettämistä varten.

4.2 Leikkualueiden suunnittelu (05)

Latausaseman sijainti (05/1)

■ Mahdollisimman lyhyt etäisyys suurimpaan leikkuualueeseen
■ Tasainen pohja
Suojassa suoralta auringonvalolta ja voimak-kaalta sateelta
Liitäntämahdollisuus sähköverkkoon
■ Robottiruohonleikkurin esteetön pääsy

Rajoituskaapelin asennus (05)

Rajoituskaapeli asennetaan myötäpäivään yhtenäisenä silmukkana.

Leikkuualueiden väliset käytävät (05/h)

Käytävällä tarkoitetaan kapeaa ruohikkokaistaletta, joka voi yhdistää kaksi leikkuualuetta.

Pääalue ja sivualue(et) (05)

Pää- ja sivualueita ympäröi sama, katkeamaton rajoituskaapeli.

Pääalue (05/HF): Ruohikkoalue, jolla lataus-asema sijaitsee ja jonka laite voi leikata kokonaisuudessaan automaattisesti.
Sivualue (05/NF): Ruohikkoalue, jolle laite ei voi siirtyä pääalueelta, vaan se on siirrettävä sille käsin. Sivualueet voidaan leikata manuaalisesti.
■ Reunaleikkuun pituus: Sivualueilla käyttöä varten voidaan antaa rajoituskaapelin pituus. Reunaleikkuu tapahtuu annetulla pituudella. Lopuksi alueelta leikataan ruohoa annetun ajan verran.

Aloituskohtien sijainti (05/X0 - 05/X3)

Laite ajaa valittuun aloituskohtaan asetettuna leikkuuaikana rajoituskaapelia pitkin ja aloittaa ruohon leikkaamisen siitä.

Aloituskohtien valinnalla voidaan vaikuttaa siihen, mitä kohtia leikkualueella leikataan muita enemmän.

4.3 Leikkualueen valmistelu

1. Tarkista, ettei ruohikon pinta-ala ole suurempi kuin laitteen mahdollinen toiminta-alue. Jos ruohikon pinta-ala on liian suuri, seurauksena on epätasaisesti leikattu ruoho. Tarvittaessa pienennä leikattavaa pinta-alaa.

2. Ennen latausaseman ja rajoituskaapelin asennusta sekä laitteen käyttöönottoa: Leikkaa ruohikko matalaksi ruohonleikkurilla.

3. Poista ruohikolta esteet tai rajaa ne ulos leikattavalta alueelta rajoituskaapelilla (Esteiden rajaaminen alueen ulkopuolelle):

■ Matalat esteet, joiden yli laite voi ajaa ja jotka voivat vahingoittaa teriä (esim. litteät kivet, ruohikon ja terassin tai teiden, laattojen, reunakivien tms. rajakohdat)
■ Ruohikon kolot ja kohoamat (esim. myy-ränkolot ja -käytävät, kävyt, pudonneet hedelmät jne.)
Jyrkät ylämäet tai kohdat, joiden kaltevuus ylittää teknisissä tiedoissa ilmoitetut arvot
Vesistöt ja altaat (esim. purot, lammet, uima-altaat jne) ja niiden ja ruohikon raja-kohdat
■ Pensaat ja pensasaidat, jotka voivat leventyä

4.4 Latausaseman kokoaminen (07/a, 17)

1. Sijoita latausasema (05/1) suorassa kulmassa rajoituskaapelin suunniteltuun sijaintiinnähden seuraavasti:

■ maanpinnan suuntainen (tarkista vesivaa'alla)
suora ja tasainen sisään- ja ulosajo
suora ja vääntymätön (latauspylväs ei saa taipua tai kallistua, kun kiinnitysruuvit ruuvataan kiinni).

1. Kiinnitä latausasema (07/1) maahan kiinnitys-ruuveilla (07/2).

Latausasema voidaan sijoittaa myös nurmialueen ulkopuolelle (17). Tällöin rajoituskaapeli on asennettava grafiikan mukaisesti.

4.5 Rajoituskaapelin kytkeminen

i HUOMAUTUS Jos – mallista riippuen – laitteen toimitukseen sisältyvä rajoituskaapeli on liian lyhyt, voit tilata jatkojohdon AL-KO-jälleenmyyjältä tai huoltoliikkeeltä.

4.5.1 Rajoituskaapelin kytkeminen latausasemaan (07/b)

1. Vedä rajoituskaapeli (07/4) ulos pakkauksesta.
2. Poista liitännän (07/A) kaapelikanavan (07/3) suojus.
3. Poista rajoituskaapelin (07/6) pään eriste ja pistä pää liittimeen (07/7).

4. Sulje liitin.

5. Vedä rajoituskaapeli vedonpoistimen (07/5) kautta kaapelikanavasta. Älä vedä kaapelia tiukalle, vaan jätä siihen löysää.

HUOMAUTUS Ylimääräisen kaapelin avulla sen kulkua voi vielä myöhemmin korjata.

1. Laita kaapelikanavan suojus paikalleen.

4.5.2 Rajoituskaapelin asennus (05)

Rajoituskaapeli voidaan asentaa joko ruohikon pinnalle tai enintään 10 cm pinnan alle. Ruohikon pinnan alle asennuksesta voi huolehtia jälleen-myyjä.

Molempia vaihtoehtoja voidaan yhdistellä.

HUOMAUTUS! Rajoituskaapelin vaurioitu-misvaara. Jos rajoituskaapeli vahingoittuu tai katkeaa, ohjaussignaalien siirto laitteelle ei enää onnistu. Tällöin rajoituskaapeli on korjattava tai vaihdettava. Rajoituskaapeleita voidaan tilata AL-KO-yhtiöltä.

Asenna rajoituskaapeli aina suoraan maahan. Tarvittaessa kiinnitä se lisäksi maakiiloilla.
■ Suojaa rajoituskaapeli vaurioilta asennuksen ja käytön yhteydessä.
- Älä kaiva maata tai ilmaa nurmikkoa rajoituskaapelin lähellä.

1. Kiinnitä rajoituskaapeli säännöllisin välein maakiiloilla tai vedä se maan alle (enint. 10 cm:n syvyyteen).
2. Rajoituskaapelin asennus esteiden ympärille: katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu 379.
3. Läpikulkuväylien tekeminen leikkuualueiden välille: katso Luku 4.5.4 "Käytävien rajaaminen (05/i)", sivu 380.
4. Liian suurien ylä- tai alamäkien rajoittaminen alueen ulkopuolelle: katso Luku 4.5.5 "Kaltevien pintojen rajaaminen alueen ulkopuolelle (15)", sivu 380.
5. Kaapelivaran asettaminen: katso Luku 4.5.6 "Varakaapelin varaaminen (11)", sivu 380.
6. Kun rajoituskaapeli on asennettu kokonaan, kytke se latausasemassa olevaan liitäntään (07/B): katso Luku 4.5.1 "Rajoituskaapelin kytkminen latausasemaan (07/b)", sivu 379.

4.5.3 Esteiden rajaaminen alueen ulkopuolelle

Rajoituskaapeli on asennettava eri etäisyyksille esteistä sen mukaan, millainen työskentelyalueen

ympäristö on. Käytä oikean etäisyyden määrittämiseen pakkauksesta irrotettavaa viivainta.

HUOMAUTUS Rajaukset ovat tarpeen vain, jos laitteen törmäystunnistimet eivät pysty tunnistamaan niitä. Vältä käyttämästä liikaa tai tarpeet-tomia rajauksia. Kohoamat, jotka ovat pienempiä kuin 6 cm, on rajattava pois, koska muuten laite voi aiheuttaa vahinkoja.

Etäisyys aitoihin, muureihin, kukkapenkkeihin: väh. 20 cm (05)

Laite kulkee noin 20 cm rajoituskaapelin ulkopuolella. Tämän vuoksi se on asennettava vähintään 20 cm:n päähän aidoista, muureista, kukkapenkeistä jne.

Etäisyys terassien reunakiviin ja laatoitettuihin teihin (09)

Jos terassin tai tien reuna on nurmikon pintaa korkeammalla, on jätettävä vähintään 20 cm:n väli. Jos terassin tai tien reuna on nurmikon pinnan korkeudella, kaapeli voidaan asentaa aivan reunaa pitkin.

Rajoituskaapelin ja esteiden välinen etäisyys (05)

Jos esteen luo tai siltä pois johtavat rajoituskaapelit vedetään aivan vierekkäin (etäisyys 0 cm), laite ajaa niiden yli. Rajoituskaapeleita ei saa vetää ristiin (06/c), vaan ne on vedettävä rinnakkain (05/e).

Rajoituskaapelin vetäminen kulmiin (05, 10)

Sisäkulma (10/a): Vedä rajoituskaapeli vinottain, jotta laite ei jää jumiin kulmaan.
Ulkokulma (05/j, 10/b): Vedä rajoituskaapeli terävässä kulmassa, jotta laite ei törmää kulmaan.

4.5.4 Käytävien rajaaminen (05/i)

Käytävissä on noudatettava seuraavia etäisyyksiä:

■ Kokonaisleveys väh. 60 cm
Rajoituskaapelin etäisyys reunasta: 20 cm
Rajoituskaapelien etäisyys toisistaan väh. 20 cm

4.5.5 Kaltevien pintojen rajaaminen alueen ulkopuolelle (15)

Pinnat, joiden kaltevuus ylittää teknisissä tiedoissa ilmoitetun arvon, on rajattava leikattavan alueen ulkopuolelle rajoituskaapelilla (45 % = 45 cm pudotusta 1 metrin matkalla) (katso tekni-set tiedot).

Rajoituskaapelia ei saa vetää rinteen yli, jonka kaltevuus on yli 20 %. Jotta kääntymisen yhteydessä ei tule ongelmia, täytyy kaltevuudeltaan 20 %:n pintoihin olla vähintään 50 cm:n etäisyys. Jos kaltevuus on yli 20 % työskentelyalueen ulkoreunan jossakin kohdassa, rajoituskaapeli on vedettävä tasaisen maan yli 20 cm:n etäisyydeltä ennen kaltevan pinnan alkua.

4.5.6 Varakaapelin varaaminen (11)

Jotta latausasemaa voi siirtää tai leikattavaa aluettaa laajentaa leikattavan alueen määrittämi- sen jälkeen, jätä rajoituskaapeliin säännöllisin vä- lein varalle ylimääräistä kaapelia.

Varakaapelin määrän voi arvioida oman harkinnan mukaan.

HUOMAUTUS Älä toteuta tätä tekemällä varakaapelista erillisiä lenkkejä.

1. Vedä rajoituskaapeli maakiilan (11/1) ympäri ja sitten takaisin edelliseen maakiilaan (11/3).
2. Vedä kaapeli sitten taas takaisin viimeiseen maakiilaan. Näin kaapeliin syntyy silmukka. Kaapelien on oltava aivan vierekkäin.
3. Tarvittaessa voit kiinnittää silmukan keskeltä ylimääräisellä maakiilalla (11/2).

4.5.7 Tyypillisiä virheitä kaapelin vetämisessä (06)

Rajoituskaapelin varakaapelia ei toteuteta ta-saisina pitkinä silmukoina (06/a).
Rajoituskaapelia ei vedetä oikein kulmissa (06/b).
Rajoituskaapeli vedetään ristiin tai sitä ei vedetä myötäpäiväisesti (06/c).
Rajoituskaapeli vedetään liian epätarkasti, jotta nurmikon reunat voisi leikata (06/d).
Kun rajoituskaapeli on vedetty ruohikon keskellä olevan esteen ympäri, sen osuuksia leikattavalla alueella ei vedetä aivan vierekkäin (06/e).
■ Aloituskohdat asetetaan liian kauas lataus-asemasta (06/f).
Rajoituskaapeli vedetään ruohikon ulkopuolelle (06/g).
Rajoituskaapelia vedettäessä ei noudateta käytävien 20 cm:n vähimmäisetäisyyttä (06/h).
Rajoituskaapeli vedetään liian lähelle esteitä (alle 20 cm:n päähän), joiden yli ei voi ajaa (06/i).

4.6 Latausaseman liittäminen verkkovirtaan (08)

1. Sijoita verkkolaite (08/1) kuivaan, suoralta auringonvalolta suojattuun paikkaan riittävän lähelle latausasemaa (08/2).
2. Kiinnitä kaapeli (08/3) tiukasti verkkolaittee-seen.
3. Pistä verkkolaitteen pistotulppa (08/4) sateelta suojattuun pistorasiaan (08/5).

HUOMAUTUS Suosittelemme verkkolaitteen liittämistä sähköverkkoon vikavirtasuojan kautta, jonka nimellisvikavirta on < 30 mA.

4.7 Latausaseman yhteyksien tarkistaminen (08)

1. Tarkista, palaako latauspylvään (13/1) etupuolella oleva led-valo. Jos ei:

Vedä pistoke irti pistorasiasta.
Tarkista kaikkien sähköverkon ja rajoituskaapelin pistoliitäntöjen kiinnitys ja mahdolliset vauriot.

Led-merkkivalon tilat

Led Käyttötilat

Keltainen

■ Palaa, kun virransyöttö on kunnossa.

4.8 Quick Homing Kit -sarjan asentaminen

Quick Homing Kit -sarjan ansiosta Robolinholeikkurit palaavat nopeasti takaisin latausasemaan.

Skannaa tämä QR-koodi ja tutustu Quick Homing Kit -sarjan asentamiseen. Katso myös asennusohje 443565 "Quick Homing Kit – asennus".

5 KÄYTTÖÖNOTTO

Tässä kappaleessa kuvataan toimenpiteet ja asetukset, jotka on tehtävä ennen laitteen käytön aloittamista. Kaikki käyttöönoton vaiheet on suoritettava ehdottomasti oikeassa järjestyksessä.

Kaikki muut asetukset katso Luku 7 "Asetukset", sivu 383.

5.1 Akun lataaminen (12)

Normaalissa käytössä laitteen akku latautuu säännöllisesti.

HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

1. Aseta laite (12/1) latausasemaan (12/3) niin, että laitteen kosketuspinnat koskevat latausaseman latauskoskettimiin.
2. Kytke laite päälle painamalla .
3. Laitteen näytössä näkyy Akkua 1adataan. Jos näin ei ole: katso Luku 10 "Ohjeet häiriö-tilanteissa", sivu 387.

5.2 Perusasetukset

1. Avaa suojakansi.
2. Kytke laite päälle painamalla . Nékyviin tu-lee laitteen ohjelmistoversio, koodi ja tyyppi.
3. Valitse kielen valintavalikosta painikkeella tai valuamasi kieli ja hyväksy valinta pai-namalla
4. Syötä valikkoon Sisäänkirjautuminen > Syötä PIN tehtaalla asetettu PIN 0000. Valitse painikkeilla 🚠️ yk310 kerral- laan ja vahvista aina painamalla .Kun PIN-koodi on syötetty, laitetta voidaan käyt- tää.

1. Valikossa Muuta PIN:

Syötä kohtaan Syötä uusi PIN halua-masi uusi nelinumeroinen PIN-koodi. Va-
litse painikkeilla 🏠 yksi numero kerrallaan ja vahvista aina painamalla —.
Syötä uusi PIN uudelleen kohtaan Toista uusi PIN. Jos syötetyt numerot ovat samat, näkyviin tulee PIN-koodi muutettu.

1. Aseta päivämäärä valikossa Päivämäärän asetus (muoto: PP.KK.20VV). Valitse pai-
   nikkeilla 🐘ai yksi numero kerrallaan ja vahvista aina painamalla —

2. Aseta kellonaika valikossa kellonajan asetus > 24h näyttö (muoto: HH:MM).

Valitse painikkeilla 🐎 yksi numero kerrallaan ja vahvista aina painamalla —

Perusasetukset on tehty. Näkyviin tulee tila Ei kalibroitu Paina Start-painiketta.

5.3 Leikkuukorkeuden säätö (14)

Leikkuukorkeutta voi säätää käsin portaattomasti 25–55 mm:n alueella.

HUOMAUTUS Suositeltava leikkuukorkeus automaattista kalibrointiajoa ja aloituskohtien ohjelmointia varten on 55 mm.

1. Avaa suojus (14/1).
2. Säädä leikkuukorkeus (valittuna oleva leikkuukorkeus näytetään ikkunassa (14/3) millimetreinä):

■ Leikkuukorkeuden (= nurmikon pituuden) kasvattaminen: Kierrä kääntönuppia (14/2) myötäpäivään (14/+).
■ Leikkuukorkeuden (= nurmikon pituuden) pienentäminen: Kierrä kääntönuppia (14/2) vastapäivään (14/–).

1. Sulje suojus.

5.4 Automaattinen kalibrointi

Laitteen vieminen aloitusasentoon (13)

1. Aseta laite aloitusasentoon leikattavalla alueella:

väh. 1 m latausasemasta vasemmalle ja 1 m eteenpäin
■ etupuoli rajoituskaapelin suuntaan

Kalibroinnin käynnistäminen

1. Tarkista, ettei laitteen odotettavissa olevalla liikealueella ole esteitä. Laitteen on pystyttävä ajamaan molemmat etupyörät samanai-kaisesti rajoituskaapelin yli. Poista mahdolliset esteet tai asenna kaapeli väliaikaisesti sisäänpäin (väh. 35 cm).
2. Käynnistä laite painamalla . näytössä nä- kyy:

■ ! Varoitus ! Moottori käynnis- tyy
■ Kalibrointi, Vaihe [1]

Kalibroinnin aikana

Laite määrittää rajoituskaapelin signaalin vahvuuden ajamalla ensin kaksi kertaa suoraan rajoituskaapelin yli. Tämän jälkeen se palaa latausasemaan ja pysähtyy siihen.

Näytössä näytetään ilmoitus Kalibroitu päättynyt.
Akkua ladataan.

HUOMAUTUS Laitteen täytyy pysähtyä ajettaessa latausasemaan. Jos laite ei latausasemaan ajaessaan koske latauskoskettimiin, se ajaa eteenpäin rajoituskaapelia pitkin. Jos laite ajaa latausaseman läpi, kalibrointi epäonnistuu. Tällöin latausasema on kohdistettava paremmin, minkä jälkeen kalibrointi toistetaan.

Kalibroinnin jälkeen

Asetettu leikkuun kestoaika tulee näkyviin.

Kaikki muut asetukset katso Luku 7 "Asetukset", sivu 383.

5.5 Aloituskohtien asettaminen

Silmukan pituus on mitattava toiminnolla Aloituskohtien ohjelmointi moitteettoman toiminnan takaamiseksi ja virheilmoitusten vähentämiseksi.

Aloituskohtien ohjelmointi

1. Aseta laite latausasemaan.
2. Kytke laite päälle painamalla .
3. Avaa päävalikko painikkeella .
4. ta* omjelmat
5. ta* Avoituskohdat
6. ta▲* Avoituskohtien ohjel- mointi —
7. ta* Kaynnistä aloituskohtien ohjelmointi

■ tai Start . Laite ajaa rajoi-tuskaapelia seuraten.
■ tai vässä, kun laite on saa-vuttanut haluamasi aloituskohdan. Aloituskohta tallennetaan.

1. ta Aseva aloituskohta 1, jos aloituskohtaa ei ole valittu ohjelmointiajon aikana. Jos tässä ei määritetä aloituskohtia, ne valitaan automaattisesti.

2. ta▲Alovtuskohta x: XXm, kun viimeinen aloituskohta on saavutettu.

Aloituskohtien manuaalinen asettaminen (05)

Ensimmäinen aloituskohta (05/X0) on asetettu valmiiksi; se sijaitsee 1 m latausaseman oikealla puolella. Tämän kohdan taakse voidaan määrit-tää muita aloituskohtia (katso tekniset tiedot).

Huomioitavaa aloituskohtien valinnassa:

• Älä aseta aloituskohtia liian kauas latausasemasta tai liian lähelle toisiaan (06/f).
  Käytä vain niin monta aloituskohtaa kuin on tarpeen.

• ta ▲* A▼ituskohdat

• ta ▲* Konta X1 [020m] Valitse yksi numero kerrallaan painamalla ▲ tai ▼a vahvista kukin valinta painamalla -

• ta* konta x2 [075m] Valitse yksi numero kerrallaan painamalla tai va vahvista kukin valinta painamalla

• Tarvittaessa voit asettaa muita aloituskohtia.

• Palaa päävalikkoon painamalla .

6 KÄYTTÖ

6.1 Laitteen manuaalinen käynnistäminen

1. Kytke laite päälle painamalla . Reunojen ylimääräinen leikkuu: katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnistet-täessä", sivu 385.
2. Käynnistä laite manuaalisesti painamalla .

6.2 Leikkaamisen keskeyttäminen

Paina latausasemassa (12/4) tai laitteessa olevaa painiketta

Laite ajaa automaattisesti latausasemaan. Se poistaa kyseisen päivän leikkuusuunnitelman ja käynnistyy jälleen seuraavana päivänä asetettuun aikaan.

■ Paina laitteen painiketta ▶ Ruohonleikkuu keskeytyy puolen tunnin ajaksi.
Paina laitteen painiketta Laite kytkeytyy pois päältä.

HUOMAUTUS Vaaratilanteissa laite voidaan pysäyttää STOP-painikkeella (12/2).

6.3 Sivalueen leikkaaminen (05/NF)

1. Nosta laite ylös ja kanna se sivualueelle.

2. Kytke laite päälle painamalla .

3. Avaa päävalikko painikkeella .

4. ta▲* Asetukset -
5. ta▲* \$vualueen leikkuu
6. Valitse leikkuuaika painikkeella ta.
7. Käynnistä laite manuaalisesti painamalla . Asetuksen mukaan: Laite leikkaa ruohoa asetetun ajan verran ja kytkeytyy sitten pois päältä tai jatkaa leikkaamista, kunnes akku on tyhjä.

Sivualueen leikkuun jälkeen laite viedään jälleen käsin latausasemaan.

7 ASETUKSET

7.1 Asetuksien hakeminen näyttöön – yleistä

1. Avaa päävalikko painikkeella .≡ Huomautus: Valikkokohdan edessä oleva tähtimerkki * tarkoittaa, että kyseinen valikkokohta on juuri valittuna.
2. ta ▲ * Asetukset —
3. Valitse haluamasi valikkokohta painamalla

▲ tai ▼ a vahvista valinta painamalla

1. Tee asetukset. Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.
2. Palaa päävalikkoon painamalla .

HUOMAUTUS Muut valikkokohdat: katso Luku 5.2 "Perusasetukset", sivu 381.

7.2 Painikeäänien aktivointi/deaktivointi

1. ta* Päinikeäänet
2. Painikeäänien aktivointi/deaktivointi:

■ tai Aktivoi : — painikeänet otetaan käyttöön.
■ tai ▼eakt. : — painikeänet poistetaan käytöstä.

7.3 Eco-tilan aktivointi/deaktivointi

Eco-tilassa laite säästää energiaa. Tämä alentaa energian kulutusta ja melupäästöjä.

HUOMAUTUS Tilaa ei suositella tai se ei ehkä ole mahdollinen, jos ruoho on hyvin tiheää tai korkeaa.

1. ta* EcoMode

2. Eco-tilan aktivointi/deaktivointi:

Aktivoi Eco-tila otetaan käyttöön.
■ Deakt. Eco-tila poistetaan käytöstä.

7.4 Sadetunnistimen säätäminen

HUOMAUTUS Kuivan ruohon leikkaaminen vähentää leikkurin likaantumista. Aktivoimalla sadetunnistin ja asettamalla viiveaika voidaan estää märän ruohon leikkaaminen.

Kun sadeanturi on aktivoitu, laite ajaa sateen alkaessa takaisin latausasemaan. Siellä se pysyy, kunnes sadetunnistin on kuivunut. Tämän jälkeen se odottaa vielä asetetun viiveajan verran ennen kuin se jatkaa ruohonleikkuuta. Sadeanturien herkkyyttä voidaan säätää.

1. tail * sadetunnistin

2. Sadetunnistimen aktivointi/deaktivointi:

■ tai Aktivoi : — sadetunnistin otetaan käyttöön.
■ tai beakt. : — sadetunnistin poistetaan käytöstä.

1. Sadetunnistimen viiveen säätö:

■ tai ▲ sadetunnistimen vii-ve" —
xx tuntia xx minuuttia Valitse haluamasi viivearvo painikkeella ▲ tai ▼a vahvista valinta painamalla — ▼.

1. Sadetunnistimen herkkyyden säätö:

■ tai ▼ Sadeant. herkk.
Valitse haluamasi herkkyysarvo painikkeella ▲ai ja vahvista valinta pai-namalla —

7.5 Leikkuuohjelman asettaminen

7.5.1 Leikkuuohjelman asettaminen – yleistä

1. Avaa päävalikko painikkeella .
2. ta* onielmat
3. Valitse valikkokohta painamalla ja vahvista valinta painamalla

4. Tee asetukset.

Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.

7.5.2 Leikkuuaikojen asettaminen

HUOMAUTUS Leikkuuaikojen ohjelmoinnin ja leikkuun aloittamisen väliin on jäätävä väh. 30 minuuttia. Jos näin ei ole, laite käynnistyy aikai-sintaan 30 minuutin kuluttua painikkeen viimeisen painalluksen jälkeen.

Valikkokohdassa viikko-ohjelma valitaan laitteelle leikkuupäivät ja -ajat. Muuta asetuksia tarvittaessa nurmikon koon mukaan. Jos noin viikon kuluttua on vielä jäljellä leikkaamattomia alueita, pidennä leikkuuaikaa.

1. ta* vikko-ohjelma

■ tai Joka päivä [X]: Laite leikkaa ruohon joka päivä asetettuina aikoina. Jos näytössä näkyy Joka päivä [ ], laite leikkaa ruohoa vain valittuina viikonpäivinä.

■ tai ▼ Maanantai [X]...* Sunnuntai [X]: Laite leikkaa ruohon valittuna viikonpäivänä asetettuina aikoina. Jos näytössä näkyy esim. Maanantai [ ], laite ei leikkaa ruohoa kyseisenä päivänä.

■ tai vuuta : Lisää [X] tai poista käytöstä [ ] päiviä ja aseta aikoja, leikkuutapoja ja aloituskohtia.

1. Tee asetukset koskemaan kaikkia päiviä tai tiettyä päivää:

- Esim. *[M] 07:00-10:00 [?]: Normaali ruohonleikkuu [M] kello 7.00-10.00, automaattisesti vaihtuva aloituskohta 0-9[?]. - Esim. *[R] 16:00-18:00 [1]: Laite aloittaa kello 16.00 reunaleikkuun [R] ja leikkaa koko rajoituskaapelin pituudelta. Tämän jälkeen se aloittaa alueen leikkuun aloituspisteestä 1 [1]. Kello 18.00 tai akun tyhjentyessä laite palaa la-tausasemaan.

Esim. *[P] 16:00-18:00 [3]: Laite aloittaa klo 16.00 aloituskohdasta 3 [3] väyläleikkuutilassa [P]. Kello 18.00 tai akun tyhjentyessä laite palaa latausasenaan.

■ tai Muuta : Valitu asetus muutetaan.

■ tai Vatka : Moutettu asetus vahvistetaan ja siirrytään seuraavaan asetukseen.

1. ta Taenna : Valikkokohdan kaikki muutetut asetukset tallennetaan.

7.5.3 Väyläleikkuutila

Väyläleikkuutila parantaa leikkuujälkeä kapeilla väylillä.

1. Aseta kapean väylän aloituskohta (katso Lu- ku 5.5 "Aloituskohtien asettaminen", si- vu 382).

2. Käynnistä väyläleikkuutila asetetusta aloitus-kohdasta lähtien (katso Luku 7.5 "Leikkuuoh-jelman asettaminen", sivu 384).

Esim. *[P] 16:00-18:00 [3]: Laite aloittaa klo 16.00 aloituskohdasta 3 [3] väyläleikkuutilassa [P]. Kello 18.00 tai akun tyhjentyessä laite palaa latausasenaan.

7.6 inTOUCH

Olemassa olevan reitintyhteyden voi katkaista. Sen jälkeen laite on 30 minuutin ajan valmis uuden yhteyden luomiseen.

HUOMAUTUS Jos yhteys luodaan myöhemmin, vanha yhteys on katkaistava uudelleen, vaikka laite ei olisikaan ollut yhteydessä reitittimeen.

1. ta*in TOUCH
2. Yhteyden katkaisminen Laitteen ilmoitus: Valmis.
3. Vahvista painamalla ja palaa valikko

7.7 Reunaleikkuu manuaalisesti käynnistettäessä

Kun laite käynnistetään manuaalisesti, se voidaan asettaa aloittamaan leikkaaminen reunoista.

Reunojen leikkaaminen ohjelmoituina aikoina: Leikkuuaikojen asettaminen.

1. ta ▲* Rounaleikkuu
2. ta ▲* manuaalisesti käynnis- tettäessä

7.8 Sivualueleikkuun säätäminen

1. tai * sivalueen leikkuu

2. Sivualueleikkuun kytkeminen päälle:

■ tai ei aktiivinen : — sivalueleikkuu on kytketty pois päältä.

■ tai aktiivinen : — sivualueleikkuu on kytketty päälle. Laite jatkaa leikkaamista, kunnes akku on tyhjä.

1. Leikkuuajan asettaminen:

▲ tai Mähzeit in min : — laite leikkaa sivualuetta asetetun ajan verran. Seuraavat arvot voidaan asettaa: 30/60/90/120 min / kunnes akku on tyhjä.

1. Sivalueen reunaleikkuun asettaminen:

Reunaleikkuu

1. Sivalueen silmukan pituuden asettaminen: tai silmukka. Silmukan pituudeksi voi asettaa 10 m:n askelin 10–100 m

Laite leikkaa ruohon ensin reunalta ja sitten si-vualueelta.

7.9 Näytön kontrastin säätö

Jos näyttöä on vaikea lukea esim. auringonpaisteessa, sitä voidaan parantaa säätämällä näytön kontrastia.

1. ta ▲ * Naytön kontrasti
2. Suurenna/vähennä näytön kontrastia painamalla ▲ tai ▼ vahvista valinta painamalla .

7.10 Asetuksien suojaus

Jos asetuksien suojaus on poissa käytöstä, PIN-koodi on syötettävä vain, kun kuitataan turvalli-suuden kannalta tärkeitä virheitä.

1. ta* Asetuksien suojaus
2. Asetuksien suojauksen aktivointi/deaktivointi ■ tai Aktivoi : — asetuksien suojaus otetaan käyttöön. ■ tai Veakt. : — asetuksien suojaus poistetaan käytöstä

7.11 Uudelleenkalibrointi

Jos rajoituskaapelin sijaintia tai pituutta on muutettu tai laite ei enää löydä rajoituskaapelia, on suoritettava uudelleenkalibrointi.

1. ta ▲ Uudelleenkalibrointi
2. Nollataanko kalibrointi
3. Kalibroinnin suorittaminen: Automaattinen kalibrointi.

7.12 Tehdasasetusten palauttaminen

Laitteen tehdasasetukset voi palauttaa esimerkiksi ennen sen myymistä.

1. ta* Tendasasetukset Laitteen ilmoitus: Tehdasasetukset pa-lautettu

8 TIETOJEN NÄYTTÄMINEN

Valikossa Info näytetään laitteen tietoja. Tässä valikossa ei voida tehdä asetuksia.

1. Avaa päävalikko painikkeella .
2. tail * info
3. Valitse valikkokohta painamalla ja hyväksy valinta painamalla Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.
4. Palaa päävalikkoon painamalla .

Terähuolto

Tämä huoltoilmoitus näyttää, kuinka monen käyt-tötunnin kuluttua terä on huollettava. Laskuri voi-daan nollata manuaalisesti. Jätä terähuolto AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tehtäväksi.

Terähuollon laskurin nollaaminen:

1. ta ▲ Vah ▼ista —

Laitteisto

Näyttää laitetta koskevia tietoja, esim. tyyppi, valmistusvuosi, käyttötunnit, sarjanumero, leikkuukertojen määrä, leikkuuaika yhteensä, latausjaksojen määrä, latausaika yhteensä, rajoituskaapelin silmukan pituus.

Ohjelmisto

Näyttää ohjelmistoversion.

HUOMAUTUS Pidä Robolinho-robottileikkurin ohjelmisto aina ajan tasalla. Tarkasta laiteohjelmiston versio säännöllisesti ja päivitä se tarvittaessa. Robolinho Updater -ohjelmisto löytyy internetistä osoitteesta:

www.al-ko.com/shop/de/robolinho-autoupdater

Ohjelmatiedot

Näyttää voimassa olevat asetukset, esim. viikoittaisen leikkuuajan.

Häiriöt

Näyttää viimeksi tulleet häiriöilmoitukset ja niiden päivämäärän, kellonajan ja virhekoodin.

9 HUOLTO JA HOITO

⚠️ VARO! Loukkaantumisvaara. Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa vammoja.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

9.1 Puhdistus

HUOMAUTUS! Veden aiheuttama vaara. Robottiruohonleikkuriin ja latausasemaan pääsevä vesi vahingoittaa sähkökomponentteja.

- Älä puhdista robottiruohonleikkuria ja lataus-asemaa vesisuihkulla.

Robottiruohonleikkurin puhdistus

⚠️ VARO! Leikkuuterien aiheuttama loukkaantumisvaara. Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!
- Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

Suorita seuraavat toimet kerran viikossa:

1. Kytke laite pois päältä painamalla
2. Puhdista laitteen pinta käsiharjalla, kostealla liinalla tai pehmeällä puhdistussienellä.
3. Harjaa pohja, leikkuukoneiston kansi ja leikkuuterät puhtaiksi harjalla.
4. Tarkista leikkuuterät vaurioiden varalta. Tarvittaessa vaihda: katso Luku 9.3 "Leikkuuterien vaihto", sivu 387.

Latausaseman puhdistus

1. Poista ruohojäämät ja lehdet sekä muut esi- neet latausasemasta säännöllisin välein.

2. Pyyhi latausaseman pinta kostealla liinalla tai pehmeällä puhdistussienellä.

9.2 Säännölliset tarkastukset

Yleinen tarkastus

1. Tarkista koko asennus kerran viikossa mahdollisten vaurioiden varalta:

Laite
Latausasema
Rajoituskaapeli
Verkkolaite

1. Vaihda vialliset osat valmistajan alkuperäisiin varaosiin tai vaihdata ne valmistajan valtuuttamassa huoltoliikkeessä.

Pyörien vapaan pyörimisen tarkastus

Suorita seuraavat toimet kerran viikossa:

1. Puhdista ruohojäämät ja lika huolellisesti pyörien ympärillä olevalta alueelta. Käytä apuna käsiharjaa ja puhdistusliinaa.
2. Tarkista, pyörivätkö pyörät vapaasti ja voivatko ne kääntyä.

Huomautus: Jos pyörät ovat raskasliikkeisiä tai ne eivät käänny, pyydä valmistajan valtuuttamaa huoltoliikettä vaihtamaan ne.

Robottiruohonleikkurin kosketuspintojen tarkistus

1. Puhdista lika liinalla ja rasvaa pinnat kevyesti kontaktirasvalla.

Latausaseman latauskoskettimien tarkistus

1. Vedä pistoke irti pistorasiasta.
2. Paina latauskoskettimia latausaseman suuntaan ja päästä irti. Latauskoskettimien täytyy joustaa takaisin lähtöasentoon.

Huomautus: Jos latauskoskettimet eivät palaa takaisin, pyydä valmistajan valtuuttamaa huoltoliikettä vaihtamaan ne.

9.3 Leikkuuterien vaihto

⚠️ VARO! Leikkuuterien aiheuttama loukkaantumisvaara. Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!
- Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

HUOMAUTUS! Epäasianmukaiset korjaukset vahingoittavat laitetta. Jos asennettuja, vääntyneitä leikkuuteriä suoristetaan, terälautanen voi vahingoittua.

• Älä suorista vääntyneitä leikkuuteriä.
  Vaihda vääntyneet leikkuuterät valmistajan alkuperäisiin varaosiin.

Kuluneet tai vääntyneet leikkuuterät on vaihdetta-va.

1. Kytke laite pois päältä painamalla .

2. Laske laite maahan leikkuuterät ylöspäin.

3. Avaa kiinnitysruuvit.
4. Poista leikkuuterä paikaltaan.
5. Puhdista terän kiinnityskohta pehmeällä harjalla.

Huomautus: Terät on hiottu koko pituudeltaan, joten ne voidaan myös kääntää ympäri (180°), jolloin niiden käyttöaika kaksinkertaistuu.

1. Leikkuuterien vaihtaminen:

Jos leikkuuteriä ei ole käännetty ympäri ensiasennuksen jälkeen: Käännä leikkuuteriä 180° ja laita ne kiinnityskohtaan terävä puoli laitteeseen päin. Kiristä kiinnitysruuvit käsikireyteen.
Jos leikkuuterät on käännetty ympäri ensiasennuksen jälkeen: Laita uudet leikkuuterät kiinnityskohtaan terävä puoli laitteeseen päin. Kiristä uudet kiinnitysruuvit käsikireyteen.

Huomautus: Vain valmistajan alkuperäisvaraosien käyttö on sallittua.

Jos laitteessa on paljon sellaista likaa, jota ei voi poistaa harjalla, täytyy vaihtaa terälautanen, koska epätasapainon seurauksena voi esiintyä lisääntynyttä melua, kulumista ja toimintahäiriöitä. Poistoteriä ei yleensä tarvitse vaihtaa.

10 OHJEET HÄIRIÖTILANTEISSA

10.1 Laitevikojen ja käsittelyvirheiden korjaus

⚠️ VARO! Loukkaantumisvaara. Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa vammoja.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!
HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

Häiriö Syy Korjaus
Laite ei käynnisty.

Akku on tyhjä. Lataa laite latausasemassa.

Laite jää kiinni ja kaivautuu maahan. Pyörien pyöriminen jatkuu.

Törmäystunnistimet eivät laukea. Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen.

Häiriö Syy	Korjaus
	■ Ruoho on liian pitkää.	■ Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu korkeus on saavutettu.■ Leikkaa ruoho lyhyeksi tavallisella ruohon-leikkurilla.
	■ Laite osuu maan kohoumaan. Tasoita epätasainen kohta.
Laite leikkaa väärään aikaan.
	■ Laitteessa on väärä kellonaika. Aseta kellonaika.
	■ Leikkuun kesto on asetettu väärin. Aseta leikkuuajat.
	■ Laitteen aika-asetukset katoavat. Akku on viallinen. Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen.
Leikkuujälki on epätasainen.
	■ Leikkuuaika on liian lyhyt. Ohjelmoi pitemmät leikkuuajat.
	■ Leikattava alue on liian suuri. Pienennä leikattavaa aluetta.
	■ Leikkuukorkeus on asetettu liian alas.	Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu korkeus on saavutettu.
	■ Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät.
Akun käyttöaika lyhenee huomattavasti.
	■ Leikkuukorkeus on asetettu liian alas.	Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu korkeus on saavutettu.
	■ Ruoho on liian pitkää tai kosteaa.	■ Anna ruohon kuivua.■ Säädä leikkuukorkeus ylimmälle tasolle.
Laite tärisee tai on liian äänekäs.
	Leikkuuterät tai terien käyttömoottori on epätasapainossa	■ Puhdista leikkuukoneiston kansi.■ Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen.
Akku ei lataudu tai akkujännite on alhainen
	■ Latausaseman latauskoskettimet ovat likaiset.■ Laitteen kosketuspinnat ovat likai-set.	Puhdista latauskoskettimet ja kosketuspinnat.
	■ Latausasemassa ei ole virtaa. Kytke latausasema sähköverkkoon.
	■ Laite ei osu latauskoskettimiin.	■ Aseta laite latausasemaan ja tarkista, osuvatko latauskoskettimet kosketuspintoihin.■ Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen.
	■ Akun kestoikä on päättynyt. Ota yhteys valmistajan valtuuttamaan huoltoliik-keeseen.
	■ Latauselektroniikka on viallinen. Ota yhteys valmistajan valtuuttamaan huoltoliik-keeseen.

Häiriö Syy Korjaus

Näyttö epäonnistuu.

Näytössä ei ole oikeaa näyttöä 1. Pysäytä laite STOP-painikkeella.

1. Kytke laite pois päältä ja uudelleen päälle virtapainikkeella
2. Kuittausvirhe.

10.2 Vikakoodit ja vikojen korjaaminen

i HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

Vikakoodien täydellinen luette- lo on saatavilla osoitteessa: https://alko-garden.com/ robolinho-error-codes/

Vikakoodi Syy Korjaus
CN001: Tilt sensor Kallistustunnistin lauennut:■ Maks. kallistus ylittynyt■ Laitetta on kannettu■ Rinne liian jyrkkä	Aseta laite tasaiselle pinnalle ja kuittaa virhe.
CN002: Lift sensor Nostotunnistin lauennut:■ Kotelo on kääntynyt ylös-päin nostamisen tai es-teen takia.	Poista este.
CN005: Bumper defle-cted	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä(esim. törmäys latausase-man lähellä).	■ Aseta laite vapaalle alueelle leik-kuualueen sisälle.■ Korjaa rajoituskaapelin sijaintia.
CN007: No loop sig-nal	■ Ei silmukkasignaalia■ Rajoituskaapeli on vialli-nen.■ Silmukkasignaali liian heikko.	■ Tarkista latausaseman led-merkki-valo.■ Tarkista latausaseman virransyöttö.Irrota verkkolaite ja kytke se jälleen.■ Tarkista rajoituskaapelin mahdolliset vauriot. Korjaa viallinen johto.
CN008: Loop signal weak	■ Silmukkasignaali liian heikko■ Rajoituskaapeli asennet-tu liian syvälle	■ Tarkista latausaseman led-merkki-valo.■ Tarkista latausaseman virransyöttö.Irrota verkkolaite ja kytke se jälleen.■ Nosta rajoituskaapeli määrättyyn korkeuteen, tarvittaessa kiinnitä se suoraan nurmikon pintaan.
CN010: Bad position	■ Laite on rajoitetun ruo-hikkoalueen ulkopuolella.■ Rajoituskaapeli on asen-nettu ristiin.	■ Aseta laite vapaalle alueelle leik-kuualueen sisälle.■ Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla.Korjaa ristiin asennettu kaapeli.
CN011: Escaped robot	Laite on rajoitetun ruohikkoalueen ulkopuolella.	Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla.
CN012: Cal: no loopCN015: Cal: outside	Virhe kalibroinnin aikana:■ Laite ei löydä rajoituskaapelia.	■ Tarkista latausaseman virransyöttö.Irrota verkkolaite ja kytke se jälleen.■ Aseta laite määrättyyn kalibrointiasentoon ja kohdista se tarkasti suoraan kulmaan. Laitteen täytyypystyä ajamaan rajoituskaapelin yli.
CN017: Cal: signal weak	Virhe kalibroinnin aikana:■ Silmukkasignaali liian heikko■ Ei silmukkasignaalia■ Rajoituskaapeli on viallinen.	■ Aseta laite määrättyyn kalibrointiasentoon ja kohdista se tarkasti suoraan kulmaan.■ Tarkista latausaseman virransyöttö.Irrota verkkolaite ja kytke se jälleen.■ Tarkista rajoituskaapelin mahdolliset vauriot.
CN018: Cal: Colli-sion	Virhe kalibroinnin aikana:■ Laite on törmännyt es-teeseen.	Poista este.
CN038: Battery Akku on tyhjä:
	■ Rajoituskaapelin silmuk-ka on liian pitkä, siinä on liikaa saarekkeita.	Korjaa rajoituskaapelin sijaintia.
	■ Ei kosketusta latauskos-kettimiin akun lataamisen aikana	■ Puhdista latauskoskettimet.■ Aseta laite latausasemaan ja tarkis-ta, osuvatko latauskoskettimet kos-ketuspintoihin.■ Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan ja vaihta-maan latauskoskettimet.
	■ Esteitä latausaseman lä-hellä	Poista esteet.
	■ Laite on jäänyt kiinni. Aseta laite vapaalle alueelle leik-kuualueen sisälle.
	■ Laite ei löydä latausasemaa.	■ Tarkista rajoituskaapelin mahdolliset vauriot.■ Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan rajoitus-kaapeli.
	■ Akku on kulunut. Pyydä valmistajan valtuuttamaa huolto-liikettä vaihtamaan akku.
	■ Latauselektroniikka on viallinen.	Pyydä valmistajan valtuuttamaa huolto-liikettä tarkistamaan latauselektroniikka.
CN099: Recov escape	Virheiden automaattinen kor-jaus ei mahdollista	Kuittaa häiriöilmoitus manuaalisesti.Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto-liikkeessä.
CN104: Battery over heating	Akku on ylikuumentunut (yli 60 °C). Purkautumi-nen ei mahdollista.Hätäkatkaisu valvontae-lektroniikan toimesta	Kytke laite pois päältä ja anna akun jäähtyä.Alä aseta laitetta latausasemaan.
CN110: Blade motor over heating	Leikkuumooottori on ylikuum-mentunut (yli 80 °C).	Kytke laite pois päältä ja anna sen jäähtyä.Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto-liikkeessä.
CN119: R-Bumper de-flectedCN120: L-Bumper de-flected	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä.	Poista este.
CN128: Recov Impos-sible	Laite on ajanut estee-seen eikä pääse vapau-tumaan siitä.	Poista este.
	Laite on rajoitetun ruo-hikkoalueen ulkopuolella.	Aseta laite vapaalle alueelle leik-kuualueen sisälle.Korjaa rajoituskaapelin sijaintia.
CN129: Blocked WL	Vasen pyörämoottori jumi-tunut.	Korjaa jumiutumisen syy.
CN130: Blocked WR	Oikea pyörämoottori jumiut-nut.	Korjaa jumiutumisen syy.
CN135: Battery disconnect	Akku kytkenyt pois toimin-nassa olevan laitteen.	Tarkista akku ja vaihda tarvittaessa.

11 KULJETUS

Toimi seuraavasti laitteen siirtämiseksi:

1. Pysäytä laite painamalla 📋 pysäytyspainiketta.
2. Kytke laite pois päältä painamalla .
3. Nosta laitetta kotelosta molemmin käsin:

■ Leikkuuteriin ei saa koskea.
■ Leikkuuterien täytyy aina osoittaa kantajasta poispäin.

12 SÄILYTYS

12.1 Robottiruohonleikkurin säilytys

Vie laite säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Lataa akku täyteen.

2. Puhdista laite perusteellisesti (katso Luku 9.1 "Puhdistus", sivu 386).

3. Laitteen säilytys:

■ kaikilla pyörillä seisoen
■ kuivassa, pakkaselta suojatussa paikassa
■ poissa lasten ulottuvilta.

1. Tarkista akun tila noin 3 kuukauden säilytysajan jälkeen (katso Luku 2.8 "Akku", si-vu 375).

12.2 Latauspylvään irrottaminen ja säilytys (18, 19)

Irrota latauspylväs ja vie se säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Irrota verkkolaite sähköverkosta ja latausasemasta.

2. Latauspylvään irrotus:

Avaa latauspylvään (18/3) molemmat ruuvit (18/1) ja (18/2).
Paina molempia painikkeita (18/4, 19/1) samanaikaisesti, jolloin latauspylvään lu- kitus aukeaa.
Käännä latauspylväs sivulle (19/a).
Irrota pistoliitännät (19/2) ja (19/3).
Peitä jalustan aukko (19/4) toimitukseen sisältyvällä talvisuojuksella (19/5) (19/b), katso tekniset tiedot.

1. Latauspylvään säilytys (katso Luku 12.1 "Robottiruohonleikkurin säilytys", sivu 391).

12.3 Rajoituskaapelin talvisäilytys

Rajoituskaapeli voidaan jättää maahan, sitä ei tarvitse poistaa.

13 HÄVITTÄMINEN

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniik-kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä-ykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistetta-va ennen laitteen luovuttamista keräyspistee-seen! Niiden hävittämisestä on säädetty erik-seen paristoja ja akkuja koskevassa lainsää-dännössä.
Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palautta-maan laitteet, kun ne on poistettu käytöstä.
Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitettävästä laitteesta!

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana.

Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti.

Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu-luvissa maissa ja joita koskee direktiivi 2012/19/EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elek-roniikkalaitteiden hävittämisestä.

Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tietoja niiden tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan pois-taa sähkölaitteesta turvallisesti.
Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä.

Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle. Niiden suojaamiseksi on tärkeää hyödyntää käytöstä poistetut paristot ja akut ja käyttää uudelleen niiden sisältämät resurssit.

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalousjätteen mukana.

Jos jäteastiasymbolin alapuolella on lisäksi tunnus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

■ Hg: Akku sisältää yli 0,0005 % elohopeaa
Cd: Akku sisältää yli 0,002 % kadmiumia
Pb: Akku sisältää yli 0,004 % lyijyä

Akut ja paristot voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
■ Paristojen ja akkujen myyntipisteet
Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet

Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään)

Nämä tiedot koskevat ainoastaan Euroopan Unionin jäsenvaltioissa myytäviä akkuja ja paristoja, joihin sovelletaan direktiiviä 2006/66/EY. Euroopan Unionin ulkopuolisissa maissa voimassa olevat määräykset akkujen ja paristojen hävittämisestä voivat poiketa näistä.

Pakkausta koskevat tiedot

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristöystävällisesti.

Akun irrotus ennen laitteen hävittämistä (16)

Sisäänrakennettu akku on irrotettava ennen laitteen hävittämistä ja hävitettävä erittäin ympäristöystävällisesti.

1. Kierrä ruuvit (16/1) auki.
2. Ota akkukotelon kansi (16/2) irti.

3. Irrota akku (16/3) ja ota se pois.

4. Aseta kansi takaisin ja kierrä ruuvit kiinni.

14 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen. Niiden yhteystiedot löydät internet-osoitteesta www.alko-garden.com/service-contacts Lisätietoja varaosista on saatavilla osoitteessa www.alko-garden.com/spareparts

15 VAATIMUSTENMUKAISUUSVAKUUT UKSEEN LIITTYVIÄ TIETOJA

Vakuutamme täten yksinomaisella vastuulla, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset. Vaatimustenmukaisuusvakuutus on osa käyttöohjetta ja toimitetaan koneen mukana.

16 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Takuun voimassaoloaika mää- räytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
■ käytetään alkuperäisvaraosia

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
■ laitetta käytetään sen käyttötarkoituksen vastaisesti

Takuu ei koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa

Takuuaika alkaa siitä, kun ensimmäinen loppukäyttäjä ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Nämä ehdot eivät koske ostajan lakisääteisiä oikeuksia, jotka perustuvat virhevastuuseen.

TRADUCEREA MANUALULUI DE UTILIZARE ORIGINAL

Cuprins
