GT15U - Chauffe-eau instantané et chauffe-eau GORENJE - Manual falas për përdoruesin

Lloji i produktit	Ngrohës uji elektrik (nën lavaman)
Modeli	GT15U
Marka	Gorenje
Montimi	Nën lavaman
Vëllimi	14.9 L
Presioni i vlerësuar	0.6 / 0.9 / 1.0 MPa (6/9/10 bar)
Fuqia	2000 W
Tensioni	230 V~
Klasa e mbrojtjes	I
Vlerësimi IP	IP24
Klasa e efikasitetit energjetik	A
Konsumi ditor i energjisë elektrike	2.465 kWh
Koha e ngrohjes (10°C deri 65°C)	29 min
Cilësimet e temperaturës së termostatit	Përafërsisht 35°C deri 75°C (pozicionet C, B, A, O)
Mbrojtja antikorrozioni	Rezervuar i smaltuar me anodë magnezi
Pesha (bosh)	11 kg
Pesha (mbushur)	26 kg
Dimensionet (L x G x T)	500 x 350 x 310 mm
Filli i lidhjes	G1/2
Karakteristikat e sigurisë	Valvul sigurie e nevojshme, ndërprerje termike në 130°C, mënyra mbrojtja nga ngrirja
Mirëmbajtja	Inspektim periodik i anodës dhe heqje e shkallës së gëlqeres çdo 36 muaj

Pyetjet më të shpeshta - GT15U GORENJE

Si ta vendos temperaturën e ujit?

Rrotulloni dorezën e termostatit në pjesën e përparme të kapakut mbrojtës. Mund ta vendosni midis pozicionit '*' të mbrojtjes nga ngrirja dhe pozicionit '●' (përafërsisht 75°C). Për ekonomi optimale, përdorni pozicionin 'e' (përafërsisht 35°C për GT15). Për të rregulluar temperaturën maksimale, futni një kaçavidë në slotin 1, hiqni kapakun e butonit dhe vendosni kufizuesin në vlerën e dëshiruar: C=35°C, B=45°C, A=55°C, O=75°C. Më pas vendosni sërish kapakun.

Çfarë është mënyra e mbrojtjes nga ngrirja?

Vendosni termostatin në pozicionin '*' dhe mos e shkëputni energjinë. Ngrohësi do të mbajë temperaturën e ujit rreth 9°C për të parandaluar ngrirjen. Nëse e shkëputni energjinë, duhet ta kulloni plotësisht ngrohësin e ujit.

Si e instaloj valvulën e sigurisë?

Në një sistem të mbyllur me presion, instaloni një valvul sigurie në tubin e hyrjes me një presion të vlerësuar që përputhet me etiketën e ngrohësit (0.6, 0.9 ose 1.0 MPa). Hapja e daljes duhet të jetë e kthyer nga poshtë dhe në një zonë pa ngrirje. Mos instaloni asnjë valvul mbyllëse midis ngrohësit dhe valvulës së sigurisë. Kontrolloni rregullisht valvulën për shkallë gëlqereje dhe sigurohuni që nuk është e bllokuar.

A mund ta instaloj ngrohësin vetë?

Jo. Instalimi duhet të kryhet nga personel i kualifikuar sipas rregulloreve në fuqi dhe udhëzimeve të prodhuesit. Të gjitha riparimet dhe mirëmbajtja e brendshme duhet të kryhen nga një ofrues i autorizuar shërbimi.

Çfarë mirëmbajtje kërkohet?

Inspektime parandaluese të rregullta çdo 36 muaj nga një ofrues i autorizuar shërbimi. Ata do të kontrollojnë anodën mbrojtëse antikorrozioni dhe do të heqin çdo grumbullim shkalle gëlqereje. Veshja e anodës dhe shkalla e gëlqeres varen nga cilësia, sasia dhe temperatura e ujit.

Si e kulloj ngrohësin e ujit?

Për të kulluar, shkëputni energjinë dhe furnizimin me ujë. Hapni rubinetin e ujit të nxehtë për të lejuar hyrjen e ajrit. Uji do të kullojë përmes tubave të hyrjes/daljes. Kullojeni plotësisht nëse pritet ngrirje dhe ngrohësi nuk është në përdorim me energji të ndezur.

Pse pikon uji nga valvula e sigurisë?

Pikimi është normal në një sistem të mbyllur me presion sepse uji zgjerohet kur nxehet dhe nuk mund të kthehet në furnizim. Valvula e sigurisë lëshon presionin. Për të reduktuar pikimin, instaloni një rezervuar zgjerimi (të paktën 5% e vëllimit të ngrohësit) në tubin e hyrjes. Mos e shtrëngoni më tej valvulën; kjo mund ta dëmtojë atë.

A mund ta përdor ngrohësin me një sistem uji me presion?

Po. Ngrohësi mund të lidhet në një sistem presioni me qark të mbyllur që mundëson pika të shumta përdorimi. Duhet të instaloni një valvul sigurie në tubin e hyrjes dhe të përdorni rubineta mikser me presion. Përndryshe, një sistem graviteti me qark të hapur është i mundur për një pikë të vetme përdorimi me një valvul kthimi dhe rubinet mikser të menjëhershëm.

Çfarë duhet të bëj nëse ngrohësi nuk po ngrohet?

Së pari kontrolloni që furnizimi me energji është i lidhur dhe termostati është vendosur mbi pozicionin '*'. Nëse drita treguese është e fikur, ngrohësi mund të ketë arritur temperaturën e caktuar. Nëse mbetet i ftohtë, kontaktoni një ofrues të autorizuar shërbimi. Mos u përpiqni të bëni riparime vetë.

Si ta pastroj pjesën e jashtme?

Përdorni një tretësirë të butë detergjenti me një leckë të butë. Mos përdorni tretës, pastrues gërryes ose kimikate të ashpra.

MANUAL I PËRDORUESIT GT15U GORENJE

Udhëzime për përdorim 35

Aparatin mund ta përdorin fëmijët e moshës tetëvjeçare dhe më të vjetër, si dhe personat me aftësi të zvogëluara fizike, ndjenjësore dhe mendore, apo me mungesë të përvojës, gjegjësisht të dijes, nëse ata janë nën mbikëqyrje, apo nëse janë të trajnuar rreth përdorimit të aparatit në mënyrë të sigurt dhe që i kuptojnë rreziqet e mundshme.

Fëmijët nuk guxojnë të luajnë me aparat.

⚠️ Pastrimin dhe mirëmbajtjen e aparatit nuk mund ta bëjnë fëmijët pa mbikëqyrje.

Montimi duhet të bëhet në pajtim me dispozitat ekzistuese si dhe me udhëzimet e prodhuesit. Atë duhet ta bëjë montuesi i aftësuar profesionalisht.

Te sistemi i mbyllur i presionit i kyçjes, në gypin prurës të bojlerit të ujit duhet medoemos të montohet valvuli sigurues me presion nominal 0,6 MPa (6 bar), 0,9 MPa (9 bar) apo 1,0 MPa (10 bar) (shih tabelën e shënimeve), që parandalon rritjen e presionit në kazan për më shumë se 0,1 MPa (1 bar) mbi atë nominal.

⚠ Uji nga vrima zbrazëse e valvulit sigurues mund të pikë, për atë arsye ajo duhet të jetë e hapur në presionin atmosferik.

⚠️ Derdhja e valvulit sigurues duhet të vendoset në drejtim teposhtë dhe në hapësirë që nuk ngrihet.

Për funksionimin e rregullt të valvulit sigurues, periodikisht duhet të bëhen kontrollet, që të eliminohet guri i ujit dhe të vërtetohet se valvuli sigurues nuk është I bllokuar.

Ndërmjet bojlerit të ujit dhe valvulit sigurues nuk guxohet të montohet valvul mbyllës, pasi që ashtu pamundësoni sigurimin e bojlerit nga presioni!

Para lidhjes në rrjetin elektrik, bojleri domosdo duhet të mbushet fillimisht me ujë!

Në rast të prishjes së termostatit punues bojleri është i mbrojtur me siguresën termike shtesë. Në rast të prishjes së termostatit, në pajtim me standardet e sigurisë, uji mund ta arrijë temperaturën edhe deri në 130 °C. Gjatë bërjes së instalimeve të ujësjellësit duhet medoemos të merret parasysh se mund të vihet deri të tejngarkesave të përmendura të temperaturës.

Nëse e çkyçni bojlerin nga rrjeti elektrik, duhet ta derdhni ujin për shkak të rrezikut të ngrirjes.

Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmërojeni shërbimin më të afërt të autorizuar servisor.

Prodhimet tona janë të pajisura nga komponentët e parrezikshme për mjedisin dhe për shëndetin, si dhe të punuara ashtu, që në fazën e tyre të fundit jetësore t'i demontojmë dhe t'i riciklojmë sa më thjesht. Me riciklimin e materialeve e zvogëlojmë sasinë e mbeturinave dhe e zvogëlojmë nevojën për prodhimin e materialeve themelore (për shembull metalit), që kërkon energji të madhe dhe shkakton emetim të materieve të dëmshme. Kështu, me proceset e riciklimit e zvogëlojmë harxhimin e burimeve natyrore, pasi që mbeturinat nga plastika dhe metali i kthejmë përsëri në procese të ndryshme prodhuese.

Për më shumë informata mbi sistemin e hedhjes së mbeturinave vizitoni qendrën tuaj për hedhjen e mbeturinave, apo tregtarin, tek i cili është blerë produkti.

I nderuar blerës, ju falënderojmë për blerjen e prodhimit tonë. JU LUTEMI, QË PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË BOJLERIT, T'I LEXONI ME VËMENDJE UDHËZIMET.

Bojleri ashtë i prodhuar në pajtim me standardet në fuqi dhe është i sprovuar zyrtarisht, ndërsa për të, janë të lëshuar certifikata e sigurisë dhe certifikata mbi kompatibilitetin elektromagnetik. Karakteristikat e tij themelore teknike janë të shënuara në tabelën e shënimeve, të ngjitur ndërmjet gypave hyrës. Bojlerin mund ta lidhë në rrjetin elektrik dhe të ujësjellësit vetëm profesionisti i aftësuar. Ndërhyrjet në brendësinë e tij për shkak të përmirësimit, evitimit të gurit të ujit dhe kontrollit, ose ndërrimit të anodës mbrojtëse kundër korrozionit mund të bëjë vetëm shërbimi i autorizuar servisor.

MONTIMI

Bojlerin montojeni në hapësirë, ku nuk ngrihet, por sa më afër vendit marrës. Në mure e përforconi me vidha të murit me diametër minimal 5 mm.

Varësisht nga nevoja juaj, mund të zgjidhni tipin mbi sqoll (GT 5 O; GT 10 O; GT 15 O) ose tipin nën sqoll (GT 5 U; GT 10 U; GT 15 U).

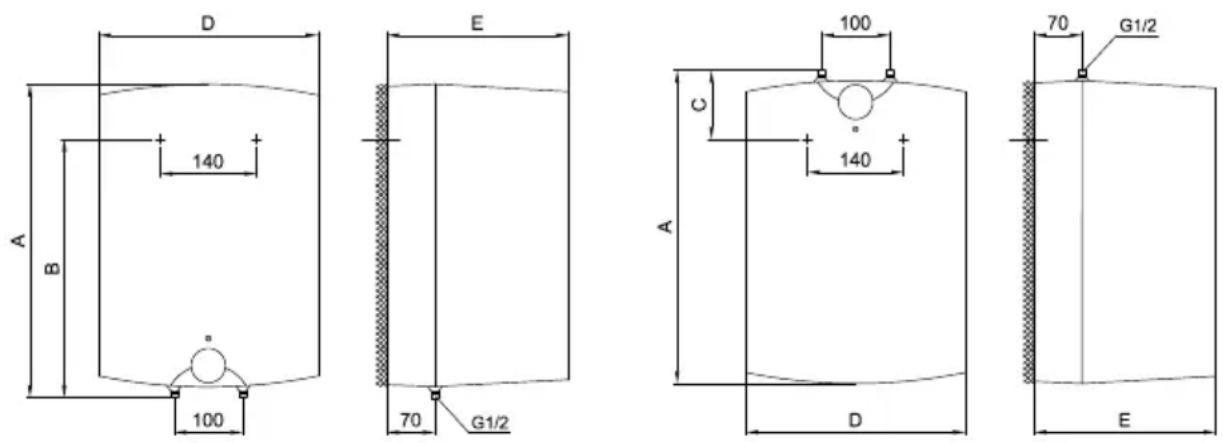

Dimensionet e kyçjes dhe montimit të bojlerit [mm]

Montimi mbi sqoll
Montimi nën sqoll

	A	B	C	D	E
GT 5 O	396	270		256	260
GT 5 U	396		144	256	260
GT 10 O	500	398		350	265
GT 10 U	500		122	350	265
GT 15 O	500	398		350	310
GT 15 U	500		122	350	310

LIDHJA NË RRJETIN E UJËSJELLËSIT

Hyrja dhe dalja e ujit janë të shënuar me ngjyra në gypa.. Hyrja e ujit të ftohtë ashtë e shënuar me ngjyrë të kaltër, kurse dalja e ujit të ngrohtë me ngjyrë të kuqe.

Bojlerin mund të lidhni në rrjetin e ujësjellësit në dy mënyra. Sistemi i mbyllur nën presion i lidhjes mundëson furnizim me ujë nga më shumë vende, ndërsa sistemi i hapur, jo nën presion, mundëson furnizim vetëm nga një vend. Sipas sistemit të zgjedhur të lidhjes, duhet t'i instaloni edhe bateritë përkatëse të rubinetave të ujit.

Te sistemi i kyçjes i presionit të mbyllur në vendet e shpenzimit duhet të përdoren bateri përzierëse të presionit. Në gypin prurës, për shkaqe të sigurisë së funksionimit të bojlerit duhet të montohet valvuli sigurues, apo grupi sigurues, që parandalon rritjen e presionit në kazan për më shumë se 0,1 MPa (1 bar) mbi atë nominal. Vrima e daljes në valvulin sigurues medoemos duhet të ketë dalje në presionin atmosferik. Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri që është i rregulluar në valvulin sigurues. Pasi që kthimi i ujit në rrjetin e ujësjellësit është i penguar, mund të vijë deri te pikja e ujit nga vrima dalëse e valvulit sigurues. Ujin që pikon, mund të drejtoni në derdhje nëpërmjet të mbaresës hinkë, të cilën e vendosni nën valvulin sigurues. Gypi i daljes së ujit, që ashtë i vendosur nën valvulin sigurues, duhet të jetë i montuar në vertikalisht teposhtë dhe në ambient që nuk ngrinë.

Nëse dëshironi t'i shmangeni ujit që pikon nga valvuli sigurues, në gypin prurës të bojlerit duhet të montohet ena ekspansive me vëllim së paku 5% të vëllimit të kazanit.

Për funksionimin e drejtë të valvulit sigurues duhet t'i bëni kontrollet periodike , në mënyrë që të evitohet guri i ujit dhe të vërtetohet se valvuli sigurues nuk është i bllokuar. Gjatë kontrollit duhet, (varësisht nga tipi i valvulit) me lëvizjen e dorëzës ose të sjelljen së valvulit të çelni daljen nga valvuli sigurues. Në atë[ rast, nëpër vrimën dalëse të valvulit të rrjedh uji, kjomë është shenjë, se valvuli është në rregull.

Te sistemi i hapur, jo-presion në hyrje të ujit në bojler duhet të montohet valvuli jokthyes, që parandalon derdhjen e ujit nga kazani, nëse në rrjet mungon uji. Në sistemin e kyçjes lejohet të montohen vetëm bateri kaluese. Për shkak të ngrohjes së ujit, vjen deri te rritja e vëllimit të ujit në bojler, gjë që shkakton pikjen e ujit nga bateria përzierëse. Me shtrëngimin e tepërt të dorëzës në bateri, nuk do ta ndërpritni pikjen e ujit, por vetëm mund ta prishni baterinë.

Sistemi i hapur (pa presion)
Sistemi i mbyllur (me presion)

7a - Bateria pérzierse nën sqoll
8 - Hinka me kyçësin në derdhje

H - Uji i ftohtë

T - Uji i ngrohtë

Ndërmjet bojlerit të ujit dhe valvulit sigurues nuk guxohet të montohet valvul mbyllës, pasi ashtu pamundësoni mbrojtjen e bojlerit nga presioni! Bojlerin mund ta kyçni në rrjetin shtëpiak të ujësjellësit pa valvul reduktues nëse është shtypja në rrjet më e ulët se shtypja nominale. Nëse shtypja në rrjet e tejkalon shtypjen nominale, medoemos duhet instaluar valvulin reduktues.

Para lidhjes në rrjetin elektrik, bojleri domosdo duhet të mbushet fillimisht me ujë. Te mbushja e parë, çeleni dorëzën për ujë të ngrohtë në baterinë përzierëse. Bojleri është i mbushur, kur uji arrin nëpër gypin dalës të baterisë përzierëse.

LIDHJA NË RRJETIN ELEKTRIK

Lidhja e bojlerit në rrjetin elektrik bëhen nëpërmes kabllos elektrike me spinë. Nëse për lidhje në rrjetin elektrik përdoret kablloja e re, më e gjatë, kablloja futet në kanalin e kabllos, ndërsa telat mbërthehen në lidhëse. Ndërmjet bojlerit dhe instalimit permanent vendoset ndërprerësi, që ndërpret të dy polet e furnizimit. Lidhja e bojlerit në rrjetin elektrik duhet të bëhet në pajtime me standardet për instalimet elektrike.

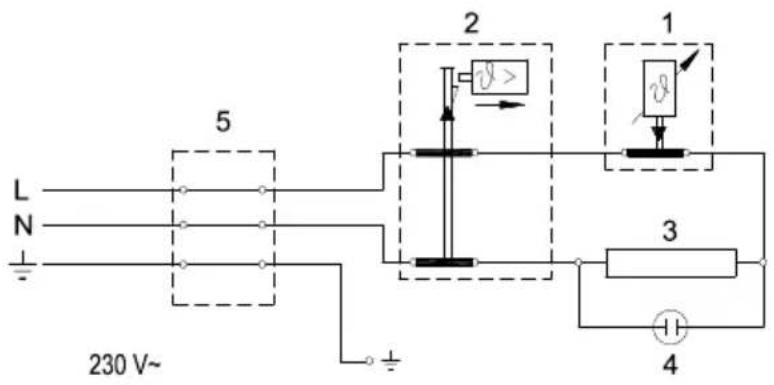

Legjenda :

1 - Termostati
2 - Siguresa termike
3 - Rezistuesi (ngrohësi)
4 - Ilamba kontrolluese
5 - Pjesa lidhëse

L - Përçuesi fazor
N - Përçuesi neutral
± - Përçuesi mbrojtës

Skema e lidhjes elektrike

VËRREJTJE: Para çdo ndërhyrjeje në brendësi të bojlerit, ç'kyçeni atë medoemos nga rrjeti elektrik! Ndërhyrjen mund ta bëjë vetëm eksperti i aftësuar!

Pas lidhjes në rrjetin e ujit dhe të rrymës elektrike, ngrohësi i ujit (bojleri) është i përgatitur për përdorim. Me sjelljen e pullës në termostat, në pjesën e përparme të kapakut mbrojtës e zgjidhni temperaturën e dëshiruar të ujit ndërmjet min. "*" - mbrojtja nga ngrirja dhe 75 °C, pozita " ●". Preferojmë vendosjen e pullës në pozitën " e ". Rregullimi i tillë kursen më së shumti; në këtë pozitë temperatura e ujit do të jetë përafërsisht 35 °C (GT 10, GT 15) dhe përafërsisht 41 °C (GT 5), ndarja e gurit të ujit dhe humbja termike do të jetë më e vogël se tek vendosja në temperaturë të lartë. Për shkaqe të sigurisë mund të rregullohen temperaturat më të larta sipas dëshirës, me procedurën në vijim:

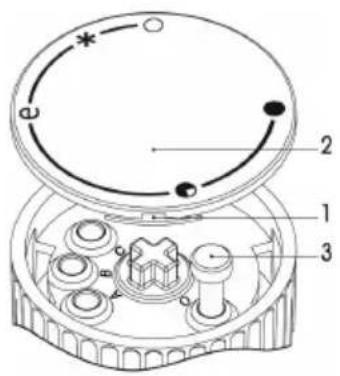

a) Kaçavidën vendoseni në vrimën 1 dhe largojeni kapakun e pullës 2,
b) pastaj vendoseni kufizuesin e pullës 3 sipas dëshirës në temperaturën e dëshiruar:
C: 35^ C
B: 45^ C
A: 55^ C
O: 75^ C
c) kapakun e pullës 2 kthejeni përsëri në konstruksionin e pullës.

Funksionimin i ngrohësit elektrik e tregon llama kontrolluese, që shndrit derisa uji në rezervuarin e bojlerit të mos e arrijë temperaturën e zgjedhur, apo deri te ndalje e qëllimshme. Nëse nuk e keni ndërmend ta përdorni bojlerin për një kohë të gjatë, sigurojeni përmbajtjen e tij nga ngrirja ashtu që të mos ç'kyçni elektrikun, por pullën e termostatit rregullojeni në pozicionin " *". Te ky rregullim, ngrohësi do të mbaj temperaturën e ujit te përafërsisht në 9 °C. Nëse megjithatë do ta shkyçni bojlerin nga rrjeti elektrik, për shkak të rrezikut të ngrirjes duhet ta zbrazni ujin nga ai. Uji nga bojleri zbrazet nëpër gypin prurës/derdhës të bojlerit.

Pjesën e jashtme të bojlerit pastrojeni me tretjen e butë të detergjentit për larje. Mos përdorni lëndë pastruese të vrazhda.

Me kontrollet e rregullta servisore, do të mundësoni punimin e papengueshëm dhe jetën e gjatë të punimit të bojlerit. Garancia për ndryshkjen e kazanit vlen vetëm nëse i keni bërë rregullisht kontrollet të harxhimit të anodës mbrojtëse. Koha ndërmjet kontrolleve të posaçme dhe të rregullta, nuk guxon të jetë më e gjatë se 36 muaj. Ešstë e nevojshme, që kontrollet t'i bëjnë serviseri i autorizuar, i cili evidenton kontrollin në fletëgarancinë e prodhimit. Gjatë kontrollit, ai kontrollon harxhimin e anodës mbrojtëse kundër korrozionit, sipas nevojës, pastron gurin, i cili grumbullohet, varësisht nga kualiteti, sasia dhe temperatura e ujit të harxhuar, në brendësi të bojlerit. Pas kontrollit të bojlerit, shërbimi servisor, në bazë të gjendjes së përcaktuar do të ju preferojë edhe datën e kontrollit vijuese.

Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmërojeni shërbimin më të afërt të autorizuar servisor.

CILËSITË TEKNIKE TË APARATIT

Tipi		GT 5 O	GT 5 U	GT 10 O	GT 10 U	GT 15 O	GT 15 U
Profili i caktuar i ngarkesës		XXS	XXS	XXS	XXS	XXS	XXS
Klasa e efikasitetit energjetik 1)		A	A	A	A	A	A
Efikasiteti energjetik gjatë ngrohjes së ujit (ŋwh) 1)	[%]	35,9	35,2	36,3	35,2	36,1	35,3
Harxhimi vjetor i energjisë elektrike 1)	[kWh]	514	525	508	524	510	523
Harxhimi ditor i energjisë elektrike 2)	[kWh]	2,410	2,480	2,377	2,461	2,391	2,465
Rregullimi i temperatiurës së termostatit		e
Vlera "smart"		0	0	0	0	0	0
Vëllimi	[l]	6,2	6,6	9,8	9,9	14,8	14,9
Tensioni nominal	[[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Masa / i mbushur me ujë	[kg]	6,8 / 11,8		8 / 18		11 / 26
Mbrojtja kundër korrozionit të kazanit		emaluar / anoda Mg
Fuqia kyçëse	[W]	2000
Tensioni	[V~]	230
Klasa e mbrojtjes		I
Shkalla e mbrojtjes nga lagështia		IP24
Koha e ngrohjes prej 10 °C deri 65 °C	[min]	11		20		29
Dimensionet e ambalazhit	[mm]	300x300x440		300x400x530		350x400x530

1) Urdhri i komisionit EU 812/2013; EN 50440

2) EN 50440

E RUAJMË TË DREJTËN E NDRYSHIMEVE, QË NUK NDIKOJNË NË FUNKSIONALITETIT E APARATIT.

Udhëzimet për përdorim janë në dispozicion edhe në ueb faqet tona http://www.gorenje.com.
