Tip izdelka	Električni grelnik vode (pod pomivalnim koritom)
Model	GT15U
Znamka	Gorenje
Montaža	Pod pomivalno korito
Prostornina	14.9 L
Nazivni tlak	0.6 / 0.9 / 1.0 MPa (6/9/10 bar)
Moč	2000 W
Napetost	230 V~
Zaščitni razred	I
Stopnja zaščite IP	IP24
Energijski razred	A
Dnevna poraba električne energije	2.465 kWh
Čas segrevanja (10°C do 65°C)	29 min
Nastavitve temperature termostata	Pribl. 35°C do 75°C (položaji C, B, A, O)
Zaščita proti koroziji	Emajliran rezervoar z magnezijevo anodo
Teža (prazna)	11 kg
Teža (polna)	26 kg
Mere (V x Š x G)	500 x 350 x 310 mm
Priključni navoj	G1/2
Varnostne funkcije	Potreben varnostni ventil, termična zaščita pri 130°C, zaščita pred zmrzovanjem
Vzdrževanje	Redni pregled anode in odstranjevanje vodnega kamna vsakih 36 mesecev

Pogosto zastavljena vprašanja - GT15U GORENJE

Kako nastavim temperaturo vode?

Obrnite gumb termostata na sprednji strani zaščitnega pokrova. Nastavite ga lahko med položajem '*' (zaščita pred zmrzovanjem) in položajem '●' (pribl. 75°C). Za optimalno varčevanje uporabite položaj 'e' (pribl. 35°C za GT15). Za nastavitev najvišje temperature vstavite izvijač v režo 1, odstranite pokrov gumba in nastavite omejevalnik na želeno vrednost: C=35°C, B=45°C, A=55°C, O=75°C. Nato namestite pokrov.

Kaj je način zaščite pred zmrzovanjem?

Nastavite termostat na položaj '*' in ne izključite napajanja. Grelnik bo vzdrževal temperaturo vode pri pribl. 9°C, da prepreči zmrzovanje. Če izključite napajanje, morate grelnik popolnoma izprazniti.

Kako namestim varnostni ventil?

V zaprtem tlačnem sistemu namestite varnostni ventil na dovodno cev z nazivnim tlakom, ki ustreza nalepki grelnika (0,6, 0,9 ali 1,0 MPa). Izhodna odprtina mora biti obrnjena navzdol in v območju brez zmrzovanja. Med grelnikom in varnostnim ventilom ne nameščajte zapiralnega ventila. Redno preverjajte ventil glede vodnega kamna in se prepričajte, da ni zamašen.

Ali lahko grelnik namestim sam?

Ne. Namestitev morajo opraviti usposobljene osebe v skladu z veljavnimi predpisi in navodili proizvajalca. Vsa popravila in notranje vzdrževanje mora opraviti pooblaščeni servis.

Kakšno vzdrževanje je potrebno?

Redni preventivni pregledi vsakih 36 mesecev pri pooblaščenem servisu. Preverili bodo zaščitno protikorozijsko anodo in odstranili morebitne usedline vodnega kamna. Obraba anode in vodni kamen sta odvisna od kakovosti, količine in temperature vode.

Kako izpraznim grelnik vode?

Za praznjenje izključite napajanje in dovod vode. Odprite pipo za toplo vodo, da omogočite vstop zraka. Voda bo odtekla skozi dovodno/odvodno cev. Popolnoma izpraznite, če pričakujete zmrzovanje in grelnik ne bo v uporabi z vključenim napajanjem.

Zakaj kaplja voda iz varnostnega ventila?

Kapljanje je normalno v zaprtem tlačnem sistemu, ker se voda pri segrevanju razširi in se ne more vrniti v dovod. Varnostni ventil sprosti tlak. Za zmanjšanje kapljanja namestite ekspanzijsko posodo (vsaj 5% prostornine grelnika) na dovodno cev. Ne zategujte ventila dodatno, saj ga lahko poškodujete.

Ali lahko grelnik uporabljam s tlačnim vodovodnim sistemom?

Da. Grelnik je mogoče priključiti v zaprt tlačni sistem, ki omogoča več odjemnih mest. Na dovodno cev morate namestiti varnostni ventil in uporabljati tlačne mešalne pipe. Druga možnost je odprt gravitacijski sistem za eno odjemno mesto s protipovratnim ventilom in pretočno mešalno pipo.

Kaj naj storim, če grelnik ne greje?

Najprej preverite, ali je napajanje priključeno in ali je termostat nastavljen nad položaj '*'. Če indikatorska lučka ne sveti, je grelnik morda dosegel nastavljeno temperaturo. Če ostane hladen, se obrnite na pooblaščeni servis. Ne poskušajte sami popravljati.

Kako očistim zunanjost?

Uporabite rahlo detergentno raztopino z mehko krpo. Ne uporabljajte topil, abrazivnih čistil ali agresivnih kemikalij.

NAVODILA ZA UPORABO GT15U GORENJE

Navodila za uporabo 4

Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe z zmanjšanimi fizičnimi, čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz. znanjem će so pod nadzorom ali poučeni glede uporabe aparata na varen način in da razumejo možne nevarnosti.
Otroci se ne smejo igrati z aparatom.
Čiščenje in vzdrževanje aparata ne smejo izvajati otroci brez nadzora.
Vgradnja mora biti izvedena v skladu z veljavnimi predpisi in po navodilih proizvajalca. Izvesti jo mora strokovno usposobljen monter.
Pri zaprtem, tlačnem sistemu priključitve je potrebno na dotočno cev grelnika vode obvezno vgraditi varnostni ventil z nazivnim tlakom 0,6 MPa (6 bar), 0,9 MPa (9 bar) ali 1,0 MPa (10 bar) (glejte napisno tablico), ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nazivnim.
Voda lahko kaplja iz odtočne odprtine varnostnega ventila zato mora biti odtočna odprtina odprta na atmosferski tlak.
⚠ Izpust varnostnega ventila mora biti nameščen v smeri navzdol in v območju, kjer ne zamrzuje.
Za pravilno delovanje varnostnega ventila je potrebno periodično izvajati kontrole, da se odstrani vodni kamen in se preveri, da varnostni ventil ni blokiran.
Med grelnik vode in varnostni ventil ni dovoljeno vgraditi zapornega ventila, ker s tem onemogočite tlačno varovanje grelnika!
Pred električno priključitvijo je potrebno grelnik obvezno najprej napolniti z vodo!
Grelnik je zaščiten za primer odpovedi delovnega termostata z dodatno toplotno varovalko. V primeru odpovedi termostata lahko v skladu z varnostnimi standardi voda v grelniku doseže temperaturo tudi do 130 °C. Pri izvedbi vodovodnih inštalacij je obvezno potrebno upoštevati, da lahko pride do navedenih temperaturnih preobremenitev.
Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zamrznitve vodo iz njega iztočiti.
⚠️ Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

Naši izdelki so opremljeni z okolju in zdravju neškodljivimi komponentami in so izdelani tako, da jih lahko v njihovi zadnji življenjski fazi čim bolj enostavno razstavimo in recikliramo.

Z reciklažo materialov zmanjšujemo količine odpadkov in zmanjšamo potrebo po proizvodnji osnovnih materialov (na primer kovine), ki zahteva ogromno energije ter povzroča izpuste škodljivih snovi. Z reciklažnimi postopki tako zmanjšujemo porabo naravnih virov, saj lahko odpadne dele iz plastike in kovin ponovno vrnemo v različne proizvodne procese.

Za več informacij o sistemu odlaganja odpadkov obiščite svoj center za odlaganje odpadkov, ali trgovca, pri katerem je bil izdelek kupljen.

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka. PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADNJA

Grelnik vgradite v prostor, kjer ne zmrzuje, vendar čim bližje odjemnim mestom. Na steno ga pritrdite s stenskima vijakoma nominalnega premera minimalno 5 mm. Glede na vašo potrebo lahko izbirate med nadumivalniškim tipom (GT 5 O; GT 10 O; GT 15 O) in podumivalniškim tipom (GT 5 U; GT 10 U; GT 15 U).

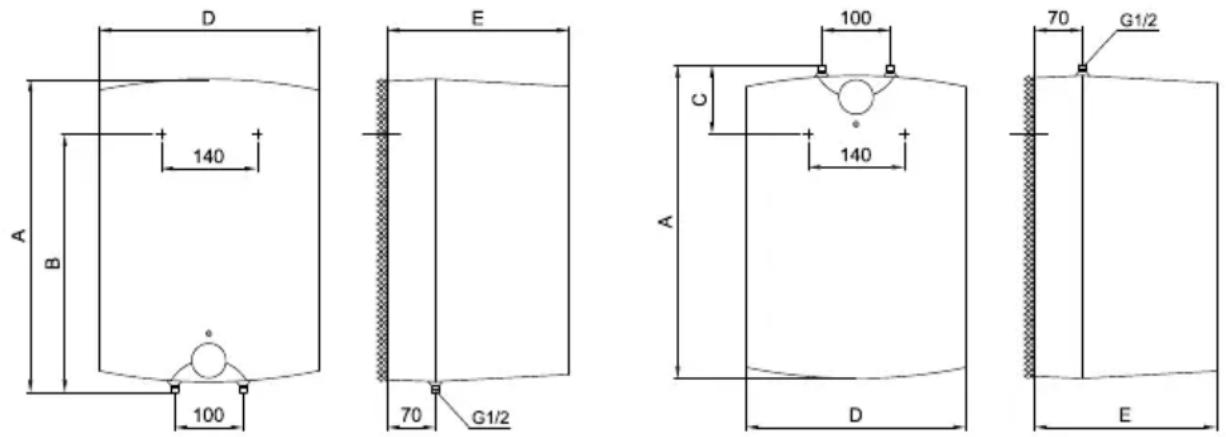

Priključne in montažne mere grelnika [mm]

Nadumivalniška izvedba
Podumivalniška izvedba

	A	B	C	D	E
GT 5 O	396	270		256	260
GT 5 U	396		144	256	260
GT 10 O	500	398		350	265
GT 10 U	500		122	350	265
GT 15 O	500	398		350	310
GT 15 U	500		122	350	310

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih. Odprti, netlačni sistem pa omogoča odjem vode samo enem odjemnem mestu. Glede na izbrani sistem priključitve morate vgraditi ustrezne mešalne baterije.

Pri zaprtem, tlačnem sistemu priključitve je potrebno na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi zagotavljanja varnosti pri delovanju grelnika potrebno vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da se želite izogniti kapljajoči vodi iz varnostnega ventila, morate na dotočno cev grelnika vgraditi ekspanzijsko posodo volumna najmanj 5% volumna grelnika.

Za pravilno delovanje varnostnega ventila je potrebno periodično izvajati kontrole, da se odstrani vodni kamen in se preveri, da varnostni ventil ni blokiran. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostnega ventila. Pri tem mora skozi iztočno odprtino ventila priteči voda, kar je znak, da je ventil brezhiben.

Pri odprtem, netlačnem sistemu je potrebno na vstopu vode v grelnik vgraditi nepovratni ventil, ki preprečuje iztekanje vode iz kotla, će v omrežju zmanjka vode. Pri tem sistemu priključitve je dovoljeno vgraditi le pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Odprti (netlačni) sistem

Zaprti (tlačni) sistem

Nadumivalniška izvedba

Nadumivalniška izvedba

Podumivalniška izvedba

Podumivalniška izvedba

Legenda:

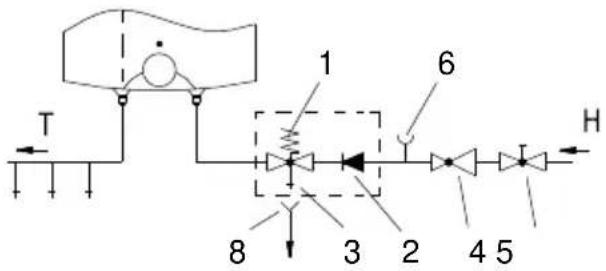

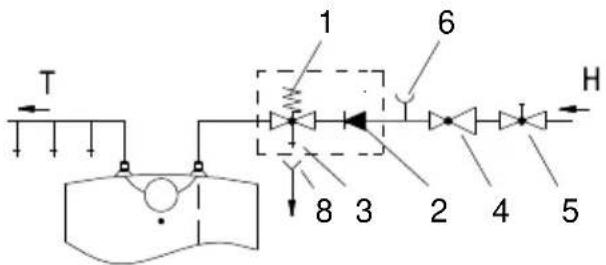

1 - Varnostni ventil

2 - Nepovratni ventil

3 - Preizkusni ventil

4 - Redukcijski ventil tlaka

5 - Zaporni ventil

6 - Preizkusni nastavek

7 - Pretočna mešalna baterija - nadumivalniška

7a - Pretočna mešalna baterija - podumivalniška

8 - Lijak s priključkom na odtok

H - Hladna voda

T - Topla voda

Med grelnik vode in varnostni ventil ni dovoljeno vgraditi zapornega ventila, ker s tem onemogočite tlačno varovanje grelnika! Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od nazivnega tlaka. Če tlak v omrežju presega nazivni tlak, je potrebno obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo je potrebno grelnik obvezno najprej napolniti z vodo! Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Priključitev grelnika na električno omrežje se vrši preko električnega kabla z vtikačem. Če se za priključitev na električno omrežje uporabi novi, daljši kabel, se kabel pritrdi v kabelsko uvodnico, žice pa se privijačijo na priključno sponko. V tem primeru je potrebno grelnik ločiti od električnega omrežja. Med grelnik in trajno

instalacijo se vgradi stikalo, ki prekinja oba pola napajanja. Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave.

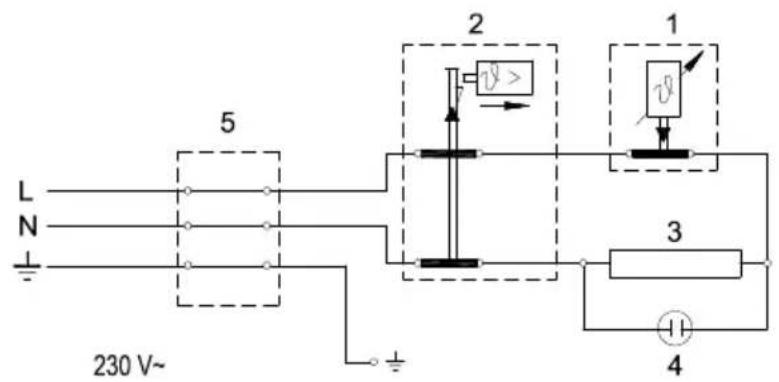

Legenda

1 - Termostat
2 - Bimetalna varovalka
3 - Grelo
4 - Kontrolna svetilka
5 - Priključna sponka

L - Fazni vodnik

N - Nevtralni vodnik

÷ - Zaščitni vodnik

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja! Poseg lahko izvede le usposobljen strokovnjak!

UPORABA IN VZDRŽEVANJE

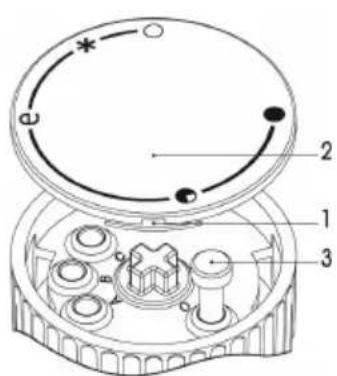

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo. Z vrtenjem gumba na termostatu, ki je na prednji strani zaščitnega pokrova, izbirate željeno temperaturo vode med min. " * " - zaščita proti zmrzovanju in 75 °C, položaj " ● ". Priporočamo nastavitev gumba na položaj " e ". Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 35 °C (GT 10, GT 15) in približno 41 °C (GT 5), izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo.

Zaradi varnostnih razlogov je možna nastavitev poljubno največje temperature vode v grelniku po naslednjem postopku:

c) Pokrov gumba 2 ponovno vstavite na ohišje gumba.

Delovanje električnega grela pokaže kontrolna svetilka, ki sveti vse dokler se voda v grelniku ne segreje do izbrane temperature ali do namenskega izklopa. Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj "*". Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode pri približno 9 °C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti.

Voda iz grelnika se izprazni skozi dotočno/odtočno cev grelnika.

Zunanjost grelnika čistite z blagimi tekočimi čistili. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje med posameznimi rednimi pregledi ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda.

Ob pregledu preveri izrabljenost protikorozjske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

TEHNIČNE LASTNOSTI APARATA

Tip		GT5O	GT5U	GT10O	GT10U	GT15O	GT15U
Določeni profil obremenitve		XXS	XXS	XXS	XXS	XXS	XXS
Razred energijske učinkovitosti		A	A	A	A	A	A
Energijska učinkovitost pri ogrevanju vode (ŋwh) 1)	[%]	35,9	35,2	36,3	35,2	36,1	35,3
Letna poraba električne energije 1)	[kWh]	514	525	508	524	510	523
Dnevna poraba električne energije 2)	[kWh]	2,410	2,480	2,377	2,461	2,391	2,465
Nastavitev temperature termostata		e
Vrednost "smart"		0	0	0	0	0	0
Prostornina	[l]	6,2	6,6	9,8	9,9	14,8	14,9
Nazivni tlak	[[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Masa / napolnjen z vodo	[kg]	6,8 / 11,8		8 / 18		11 / 26
Protikoroziska zaščita kotla		Emajlirano / Mg anoda
Priključna moč	[W]	2000
Napetost	[V~]	230
Razred zaščite		I
Stopnja zaščite		IP24
Čas segrevanja od 10 °C do 65 °C	[min]	11		20		29
Mere embalaže	[mm]	300x300x440		300x400x530		350x400x530

1) Uredba komisije EU 812/2013; EN 50440
2) EN 50440

PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA.

Navodila za uporabo so na voljo tudi na naših spletnih straneh

http://www.gorenje.com.

WARNINGS

Električna spojna shema
