BVX120WTS - Domači ventilator GORENJE - Brezplačna navodila za uporabo

Vrsta izdelka	Domači izpušni ventilator s časovnikom
Model	BVX120WTS
Znamka	Gorenje
Napetost	220-240 V / 50 Hz
Hitrost	2100 obr/min
Pretok zraka	120 m³/h
Poraba energije	20 W
Premer	120 mm
Teža (ocenjena)	1,5 kg
Možnosti montaže	Stena, strop ali okno
Zakasnitev časovnika	Nastavljivo od 1 do 25 minut
Izolacijski razred	Razred II (dvojna izolacija, brez ozemljitvenega vodnika)
Zaščita IP	Uporabite ustrezne priključke za električne kable
Maksimalna sobna temperatura	40 °C
Minimalna višina namestitve	2,3 m od tal
Nadzor	Stikalo napajalne napetosti (bipolarno stikalo s 3 mm kontaktnim razmikom)
Vzdrževanje	Pred čiščenjem izklopite napajanje; ne uporabljajte kemikalij in ne potapljajte v vodo
Varnostne lastnosti	Zaščita pred pregrevanjem, dvojna izolacija, brez delovanja bosih nog
Vključeni dodatki	Oprema za montažo, kabelska uvodnica (zunanji pokrov ni vključen)
Uporaba	Domače prezračevanje v kopalnicah, kuhinjah itd.

Pogosto zastavljena vprašanja - BVX120WTS GORENJE

Kako namestim ventilator BVX120WTS na steno?

Najprej izklopite napajanje. Naredite luknjo ustrezne velikosti, rahlo nagnjeno navzven. Odstranite sprednji pokrov, postavite ventilator na steno, označite mesta za montažo in kabelsko uvodnico, izvrtajte luknje. Priključite kabel preko bipolarnega stikala (minimalni kontaktni razmik 3 mm). Potegnite kabel skozi uvodnico, pritrdite ventilator, namestite sprednji pokrov in zunanji pokrov (ni vključen).

Ali lahko ventilator namestim na okno?

Da, za namestitev na stekleno okno zagotovite, da ni ovir. Odstranite sprednji pokrov, postavite ventilator na steklo, označite in izrežite odprtino. Priključite kabel preko bipolarnega stikala, potegnite skozi kabelsko uvodnico, pritrdite ventilator na steno z ustreznim lepilom, nato namestite sprednji pokrov.

Kaj je funkcija časovnika in kako jo nastavim?

Časovnik omogoča, da ventilator še naprej deluje po izklopu stikala. Privzeta zakasnitev je približno 3 minute, nastavljiva od 1 do 25 minut. Nastavitev se izvede preko notranjih nastavitev (glejte priročnik za natančna navodila).

Ali je za ta ventilator potrebna ozemljitev?

Ne, BVX120WTS ima dvojno izolacijo (razred II) in ne zahteva ozemljitvenega vodnika. Zagotovite, da je priključek izveden preko bipolarnega stikala s 3 mm razmikom.

Kako očistim ventilator?

Izklopite in ločite napajanje. Ne uporabljajte bencina, benzena ali drugih kemikalij. Preprečite stik vode z električnimi komponentami. Sintetičnih delov ne potapljajte v vodo nad 60 °C. Za čiščenje uporabite vlažno krpo.

Kakšna je maksimalna sobna temperatura za varno delovanje?

Maksimalna dovoljena sobna temperatura je 40 °C. Ventilatorja ne uporabljajte pri višjih temperaturah, da preprečite poškodbe.

Ali lahko ventilator uporabljam v kopalnici?

Da, primeren je za kopalnice. Namestite ga stran od neposrednih virov vode in vsaj 2,3 m nad tlemi. Zagotovite ustrezno prezračevanje in skladnost z nacionalnimi gradbenimi predpisi.

Kaj pomeni priključek 'T' na ventilatorju?

Priključek 'T' je namenjen priključitvi napetosti za luč ali stikalo (uporablja se pri modelih s časovnikom ali senzorjem vlage). Za pravilno povezavo glejte shemo ožičenja.

Kako nastavim čas zakasnitve časovnika?

Nastavitev časovnika se običajno izvede preko potenciometra na krmilni plošči znotraj ventilatorja. Dostopite do njega tako, da odstranite sprednji pokrov. Zavrtite potenciometer, da nastavite želeno zakasnitev med 1 in 25 minut. Za natančno lokacijo preglejte priročnik.

Kaj storiti, če ventilator ne zažene?

Preverite napajanje in da je bipolarno stikalo vklopljeno. Preverite, ali napetost ustreza podatkom na tablici. Če še vedno ne deluje, izklopite napajanje in pokličite usposobljenega električarja. Ne posegajte v notranje komponente.

NAVODILA ZA UPORABO BVX120WTS GORENJE

V njih boste našli veliko koristnih nasvetov o pravilni uporabi in vzdrževanju ventilatorja.

VARNOSTNA OPOZORILA

1. Odstranite embalažo in se prepričajte, da je naprava nepoškodovana. V primeru dvoma se posvetuje s servisnim centrom.

Embalažo shranite izven dosega otrok in invalidnih oseb.

1. Naprava se lahko uporablja samo za aplikacije, katere so navedene v teh navodilih.

2. MONTAŽA

Naprava je lahko nameščena na strop, zid ali okno. Za namestitev uporabite priloženo opremo. Izpih ventilatorja mora biti speljan izven prostora oziroma v prezračevalni sistem objekta.

Montažo mora izvesti strokovno usposobljena oseba.

1. ELEKTRIČNA PRIKLJUČITEV

Motor ventilatorja mora biti priključen na enofazno napajalno napetost, kot je navedeno na napisni tablici. Priključki za stikalo se nahajajo na ohišju ventilatorja. Za zagotovitev primerne IP zaščite uporabite primerne spoje električnih vodnikov. Ventilator mora biti fiksno nameščen in priključen z električnimi vodniki minimalnega preseka 1 mm². Ventilator ne potrebuje ozemljitvenega vodnika, saj je specificiran kot naprava z dvojno izolacijo (klasa 2).

Napravo naj priključi na napajanje strokovno usposobljen električar.

Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

Naprave se ne dotikajte z vlažnimi oziroma mokrimi rokami!

Naprave se ne dotikajte, kadar ste bosi!

1. Pred čiščenjem oziroma vzdrževanjem naprave izključite omrežno napajanje s pomočjo dvopolnega stikala oziroma izključite vtikač.

2. V primeru okvare ali nepravilnega delovanja napravo izključite in v njo ne posegajte. V primeru potrebnih popravil se obrnite na servisni center. Vedno zahtevajte originalne rezervne dele.

3. Kadar naprave ne uporabljate jo izključite iz električnega napajana.

4. Maksimalna dovoljena temperatura prostora, kjer je naprava nameščena znaša 40°C.

5. Naprave naj brez nadzora ne uporabljajo otroci, invalidne osebe oziroma osebe z zmanjšanimi psihofizičnimi sposobnostmi.

Otroci morajo biti vedno nadzorovani, da se ne igrajo z napravo.

1. Naprave ne uporabljajte v bližini vnetljivih snovi oziroma njihovih hlapov (bencin, alkohol, insekticidi)

2. Preprečite dotok dimnih plinov v prostor v primeru nameščenih naprav z odprto zgorevalno komoro.

3. Ne predeljujte naprave.

4. Naprave ne izpostavljajte vremenskih vplivom (dež, sonce, itd).

5. Redno pregledujte napravo. V primeru najdenih nepravilnosti prenehajte z uporabo naprave.

6. V primeru padca naprave oziroma močnejšega udarca naj napravo pregleda strokovno usposobljena oseba.

7. Prostor, kjer je ventilator nameščen mora zagotavljati zadostno količino nadomestnega zraka za učinkovito delovanje.

8. Ne pokrivajte senzorja vlage oziroma senzorja gibanja.

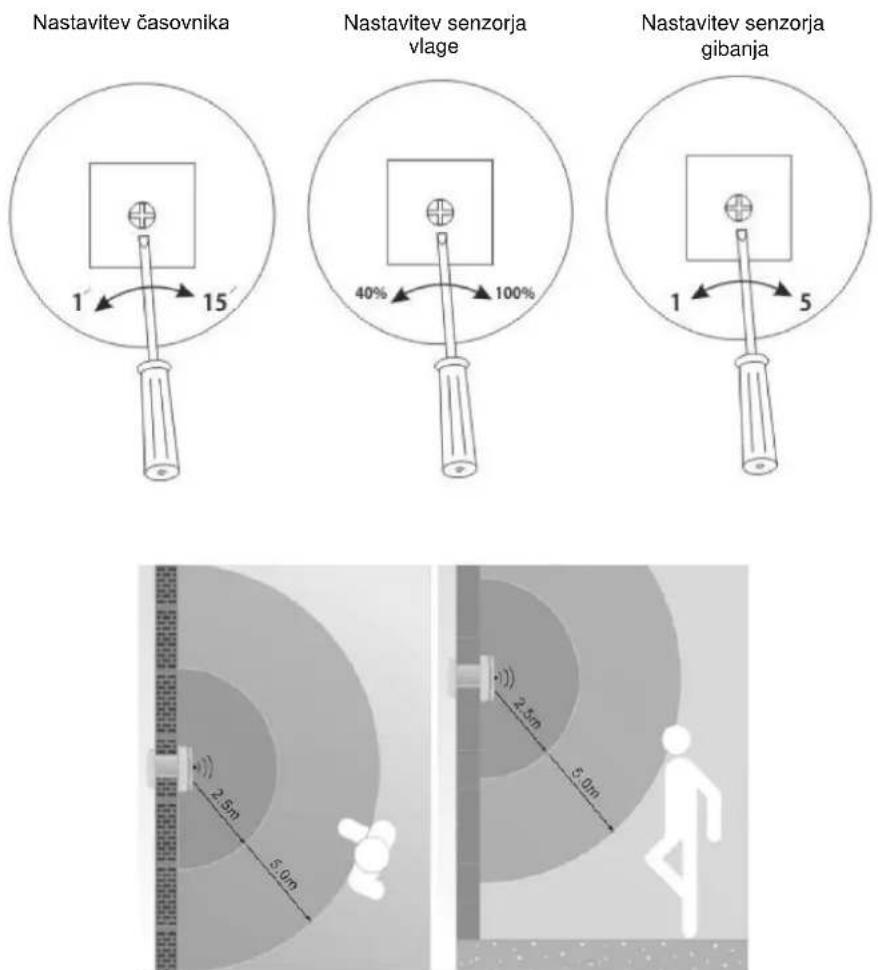

MODELI

- Standardni modeli Ta model se vklaplja oziroma izklaplja s pomočjo stikala napajalne napetosti. Modeli: V-100, V-200, V-300, BVN ____ WS, BVX ____ WS, BVX ____ SS.

- Model s časovnikom (T – timer) Ta model je opremljen s časovnikom, kateri omogoča, da ventilator deluje po izklopu stikala. Tovarniška nastavitev časovne zakasnitve znaša okoli 3 minute. Časovnik je možno nastaviti v območju med 1 minuto in 25 minutami. Modeli: BVX ____ WTS, BVX ____ STS.

- Model s senzorjem vlage (H – humidity) Ta model je opremljen s senzorjem vlage, ki se vključi, če relativna vlaga v prostoru preseže prednastavljeno vrednost. Možnost nastavitve znaša med 40% in 90%. Prav tako je ta model opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Modeli: BVX WHS, BVX SHS.

- Modul s senzorjem gibanja za vklop ventilatorjev Gorenje Modul je opremljen s infrardečim senzorjem, kateri vključi ventilator v primeru zaznane osebe v prostoru. Občutljivost zaznavanja oseb je možno nastaviti med 1 m in 5 m. Tudi ta modul je opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Model: BV MSS.

OPOMBA: Električno priključitev naj izvede strokovno usposobljen električar.

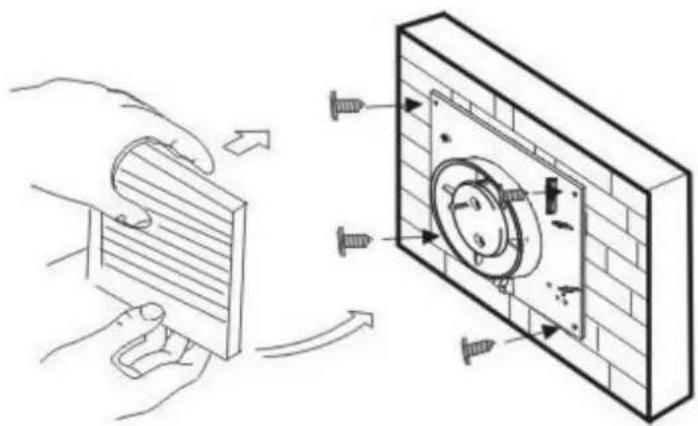

MONTAŽA NA ZID

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Preverite, da v steni ni vodnih ali električnih napeljav, potem pripravite luknjo ustrezne velikosti. Kanal mora biti rahlo nagnjen proti zunanji steni. Na ta način je omogočen odvod morebitne deževnice. Naredite luknjo in pred prikliučityvijo počakaite, da se utrdi.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steno in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtajte luknje.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

6. Namestite nazaj sprednji pokrov in zunanje zapiralo (zunanje zapiralo ni priloženo).

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

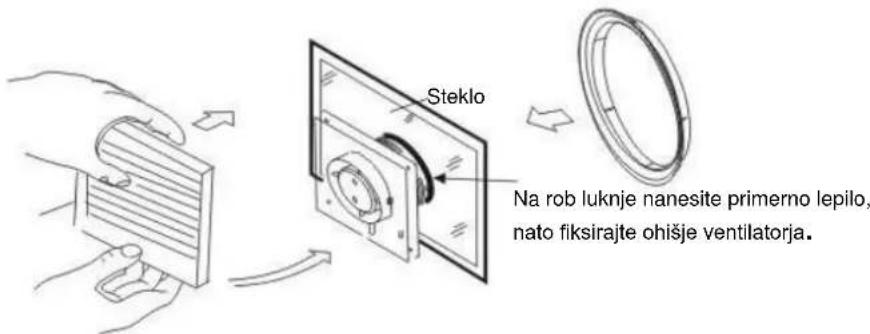

2. Preverite, da na oknu ni ovir, kot so okenski okvirji, spoji. Zagotovite dovolj prostora za ohišje.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steklo, označite potreben izrez in izrežite potrebno odprtino.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

6. Uporabite primerno lepilo za fiksiranje ohišja ventilatoria ob steklo.

7. Namestite nazaj sprednji pokrov ventilatoria.

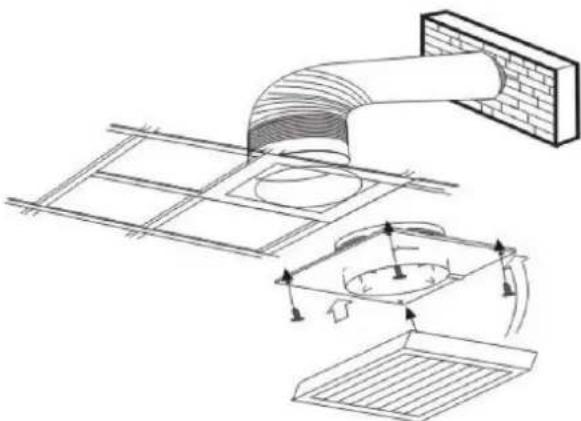

MONTAŽA NA STROP

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Izberite ustrezno lokacijo za ventilator ter izrežite primerno odprtino.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na strop in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtaite luknie.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na strop.

6. Namestite nazai sprednji pokrov.

7. Izpih ventilatorja je potrebno speljati izven objekta s pomočjo ventilacijskih cevi. Namestite zunanje zapiralo (ni priloženo).

1. Ventilatorji imajo dvojno izolacijo in ne potrebujejo ozemljitve.

2. Pri ventilatorjih, montiranih na pregradne stene je potrebno paziti, da ne pride do vračanja plinov v prostor iz naprav aparatov za ogrevanje ali drugih aparatov.

3. L - priključite na fazni vodnik.

Električne vezalne sheme

Z lučjo:

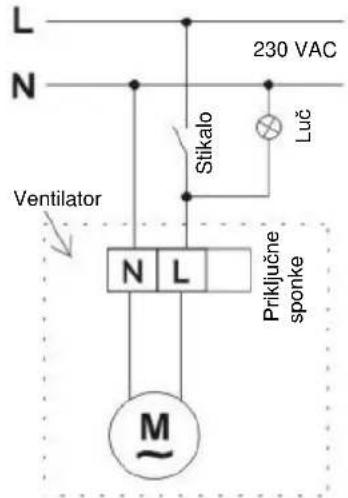

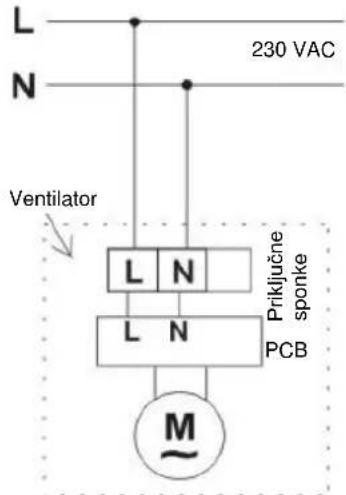

Vezalna shema – standardni modeli

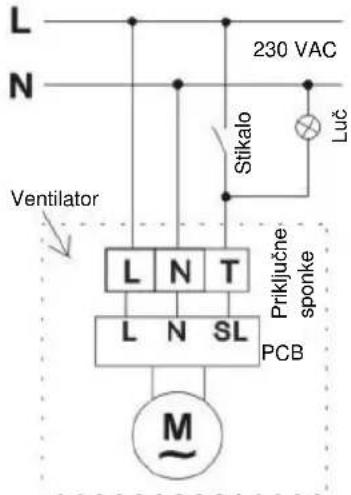

Vezalna shema – modeli s časovnikom / senzorjem vlage

Vezalna shema s senzorjem gibanja

Brez luči:

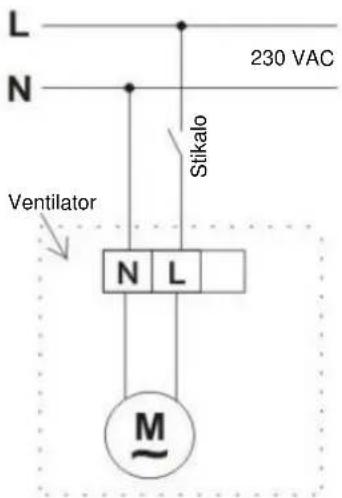

Vezalna shema – standardni modeli

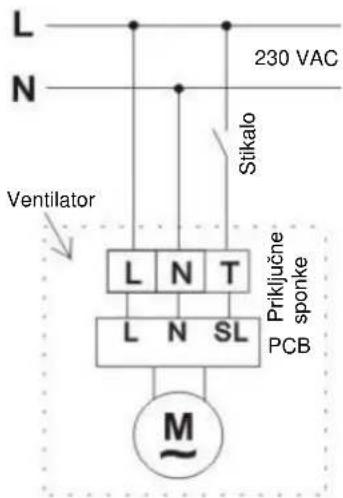

Vezalna shema – modeli s časovnikom / senzorjem vlage

VZDRŽEVANJE

1. Pred čiščenjem ventilator izključite.
2. Za čiščenje ne uporabljajte bencina, benzola ali katerihkoli drugih kemikalij.
3. Pazite, da voda ne pride v stik z električnimi deli, kot je stikalo ali motor.
4. Ne potapljajte lopatic ali drugih delov, izdelanih iz umetnih smol, v vodo, ki ima več kot 60°C.
5. Ventilatorja ne izpostavljajte visokim temperaturam in direktni sončni svetlobi.

LASTNOSTI

MODEL	NAPETOST (V/Hz)	HITROST (vrt./min.)	PRETOK ZRAKA (m3/h)	MOČ (W)	VELIKOST (mm)
Pretok 100	220-240/50	2450	100	15	100
Pretok 200	220-240/50	2250	195	20	120
Pretok 300	220-240/50	1450	320	25	150
Diameter 100, bela barva	220-240/50	2300	70	15	100
Diameter 100, bel z časovnikom	220-240/50	2300	70	15	100
Diameter 120, bel z časovnikom / senzorjem vlage	220-240/50	2100	120	20	120
Diameter 150, alu z časovnikom / senzorjem vlage	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Opcijski senzor gibanja za vklop ventilatorjev Gorenje

English

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS

Pročitajte ove upute

U njima ćete pronaći puno korisnih savjeta o pravilnoj uporabi i održavanju ventilatora.

SIGURNOSNA UPOZORENJA

1. Uklonite ambalažu i provjerite je li uređaj neoštećen. Ako niste sigurni, posavjetujte se sa servisnim centrom.

Električne sheme spajanja

Sa svjetlom:

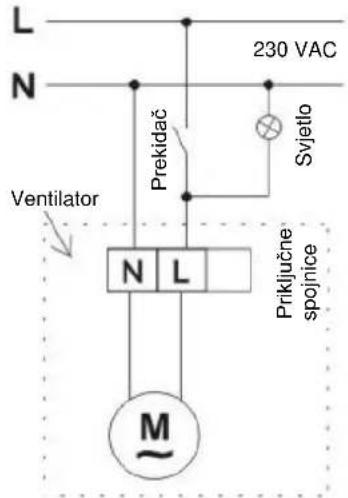

Shema spajanja – standardni modeli

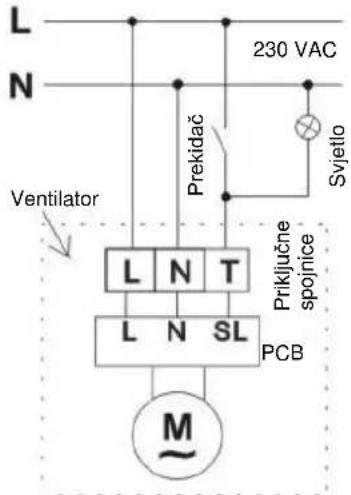

Shema spajanja – modeli s tajmerom / senzorom vlage

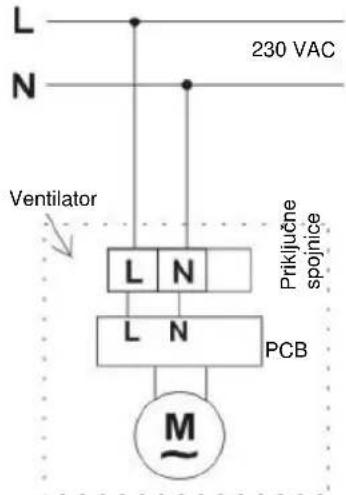

Shema spajanja sa senzorom kretanja

Bez svjetla:

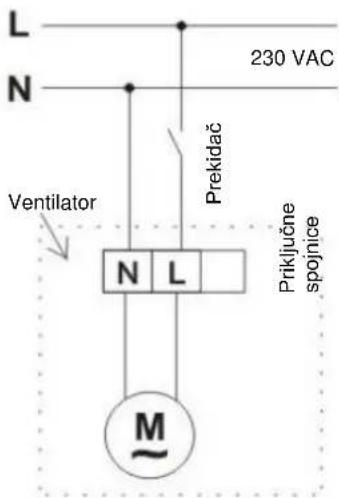

Shema spajanja – standardni modeli

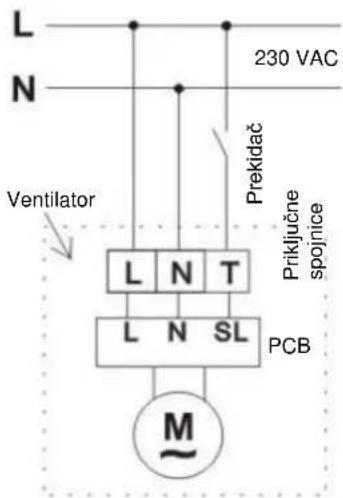

Shema spajanja – modeli s tajmerom / senzorom vlage

ODRŽAVANJE
