Typ výrobku	Domáci odsávací ventilátor s časovačom
Model	BVX120WTS
Značka	Gorenje
Napätie	220-240 V / 50 Hz
Otáčky	2100 ot/min
Prietok vzduchu	120 m³/h
Príkon	20 W
Priemer	120 mm
Hmotnosť (odhadovaná)	1.5 kg
Možnosti montáže	Stena, strop alebo okno
Oneskorenie časovača	Nastaviteľné od 1 do 25 minút
Trieda izolácie	Trieda II (dvojitá izolácia, bez uzemňovacieho vodiča)
Ochrana IP	Použite vhodné spojky pre elektrické káble
Maximálna teplota miestnosti	40°C
Minimálna montážna výška	2,3 m od zeme
Ovládanie	Spínač napájacieho napätia (dvojpólový spínač s kontaktnou medzerou 3 mm)
Údržba	Pred čistením odpojte napájanie; nepoužívajte chemikálie ani neponárajte do vody
Bezpečnostné prvky	Ochrana proti prehriatiu, dvojitá izolácia, prevádzka naboso zakázaná
Súčasťou balenia	Montážne vybavenie, káblová upchávka (vonkajší kryt nie je súčasťou)
Použitie	Domáce vetranie v kúpeľniach, kuchyniach atď.

Často kladené otázky - BVX120WTS GORENJE

Ako nainštalovať ventilátor BVX120WTS na stenu?

Najprv odpojte napájanie. Vytvorte otvor vhodnej veľkosti, mierne naklonený smerom von. Odstráňte predný kryt, umiestnite ventilátor na stenu, označte montážne body a káblovú upchávku, vyvŕtajte otvory. Pripojte kábel cez dvojpólový spínač (minimálna kontaktná medzera 3 mm). Pretiahnite kábel cez upchávku, upevnite ventilátor, nasaďte predný kryt a vonkajší kryt (nie je súčasťou balenia).

Je možné ventilátor nainštalovať na okno?

Áno, pre inštaláciu na sklenené okno sa uistite, že nie sú prekážky. Odstráňte predný kryt, umiestnite ventilátor na sklo, označte a vyrežte otvor. Pripojte kábel cez dvojpólový spínač, pretiahnite cez káblovú upchávku, upevnite ventilátor na stenu pomocou vhodného lepidla, potom nasaďte predný kryt.

Čo je funkcia časovača a ako ju nastaviť?

Časovač umožňuje ventilátoru pokračovať v behu po vypnutí spínača. Predvolené oneskorenie je približne 3 minúty, nastaviteľné od 1 do 25 minút. Nastavenie sa vykonáva pomocou vnútorných nastavení (pozrite si príručku pre konkrétne pokyny).

Je pre tento ventilátor potrebné uzemnenie?

Nie, BVX120WTS má dvojitú izoláciu (trieda II) a nevyžaduje uzemňovací vodič. Uistite sa, že pripojenie je vykonané cez dvojpólový spínač s medzerou 3 mm.

Ako čistiť ventilátor?

Vypnite a odpojte napájanie. Nepoužívajte benzín, benzén ani iné chemikálie. Zabráňte kontaktu vody s elektrickými súčasťami. Neponárajte syntetické časti do vody nad 60°C. Na čistenie použite vlhkú handričku.

Aká je maximálna teplota miestnosti pre bezpečnú prevádzku?

Maximálna povolená teplota miestnosti je 40°C. Neprevádzkujte ventilátor pri vyšších teplotách, aby nedošlo k poškodeniu.

Je možné ventilátor používať v kúpeľni?

Áno, je vhodný do kúpeľní. Namontujte ho mimo priamych zdrojov vody a aspoň 2,3 m nad podlahou. Zabezpečte dostatočné vetranie a súlad s národnými stavebnými predpismi.

Čo znamená svorka 'T' na ventilátore?

Svorka 'T' slúži na pripojenie napätia pre svetlo alebo spínač (používa sa pre modely s časovačom alebo snímačom vlhkosti). Pre správne pripojenie sa obráťte na schému zapojenia.

Ako nastaviť oneskorenie časovača?

Nastavenie časovača sa zvyčajne vykonáva potenciometrom na riadiacej doske vo vnútri ventilátora. Prístup k nemu získate odstránením predného krytu. Otočením potenciometra nastavte požadované oneskorenie medzi 1 a 25 minútami. Presné umiestnenie nájdete v príručke.

Čo robiť, ak ventilátor nenaštartuje?

Skontrolujte napájanie a či je dvojpólový spínač zapnutý. Uistite sa, že napätie zodpovedá údajom na štítku. Ak stále nefunguje, vypnite napájanie a kontaktujte kvalifikovaného elektrikára. Nezasahujte do vnútorných komponentov.

NÁVOD NA OBSLUHU BVX120WTS GORENJE

Pred použitím zariadenia prvýkrát, si prečítajte prosím starostlivo tieto pokyny a uschovajte ho pre budúce použitie.

VENTILÁTOR

NÁVOD PRE MONTÁŽ A POUŽITIE

Obsahujú veľa užitočných typov-pokynov pre správne použitie a údržbu ventilátora.

BEZPEČNOSTNÉ UPOZORNENIE

1. Odstraňte obal a uistite sa, že prístroj nie je poškodený. V prípade pochybností sa obráťte na servisné stredisko.

1. Prístroj môže byť používaný len pre aplikácie uvedené v tomto návode na obsluhu.

2. INŠTALÁCIA

Prístroj môže byť namontovaný na strop, steny alebo okná. Použite priložené montážne vybavenie. Výfuk ventilátor musí byť odvetraná von z miestnosti alebo do ventilačného systému budovy.

Inštalácia musí byt' vykonaná kvalifikovaným personálom

1. ELEKTRICKÉ PRIPOJENIE

Motor ventilátora musí byť pripojený na jednofázové napájanie, ako je uvedené na typovom štítku. Konektory pre pripojenie sú umiestnené na kryte ventilátora. Aby bolo zaistená, správna IP ochrana, použite vhodné vybavenie pre elektrické káble. Ventilátor musí byť pevne uchytený a spojený s elektrickými káblami s minimálnym prierezom 1 mm2. Ventilátor nepotrebuje zemiaci vodič, ako je uvedené ale pripojenie s dvojitou izoláciou (trieda 2).

Prístroj musí byt' pripojený k elektrickej sieti len kvalifikovaný elektrikár.

Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mať minimálnu vzdialenost 3 mm vo všetkých póloch.

Zariadenie musí byť pripojené v súlade s národnými normami.

Nedotýkajte sa prístroja vlhkými alebo mokrými rukami!

Nedotýkajte sa zariadenie pri naboso!

1. Pred čistením alebo údržbou vypnite sieťové napájanie pomocou bipolárneho spínača alebo vytiahnite zástrčku.

2. V prípade prelomenia alebo poruchy, vypnite prístroj a nerobte s ním. Ak sú potrebné opravy, prosím, kontaktujte serv. Vždy trvajte na originálnych náhradných dieloch.

3. Pokial' prístroj nepoužívate, odpojte ho od elektrickej siete.

4. Maximálna prípustná teplota v miestnosti, kde je zariadenie inštalované, je 40°C.

5. Prístroj by nemal byť používaný bez dozoru detmi, zdravotne postihnutými osobami a osôb s obmedzenou schopnosťou.

1. Nepoužívajte v blízkosti horľavých materiálov a ich výpary (benzín, alkohol, atd.)

2. Zabráňte vnikaniu spalín do miestnosti v prípade inštalovaných zariadení s otvorenou spaľovacou komorou.

3. Nevystavujte prístroj poveternostným vplyvom (dážď, slnko, atď).

4. Kontrolujte prístroj pravidelne. V prípade zistených závad, prestaňte prístroj používať.

5. V prípade pádu alebo silného nárazu, musí byt' prístroj skontrolovaný kvalifikovaným personálom

6. Miestnosť, kde je ventilátor namontovaný musí mať dostatočný prísun vzduchu pre zaistenie efektívnej prevádzky.

7. Nezakrývajte snímač vlhkosti alebo pohybový senzor.

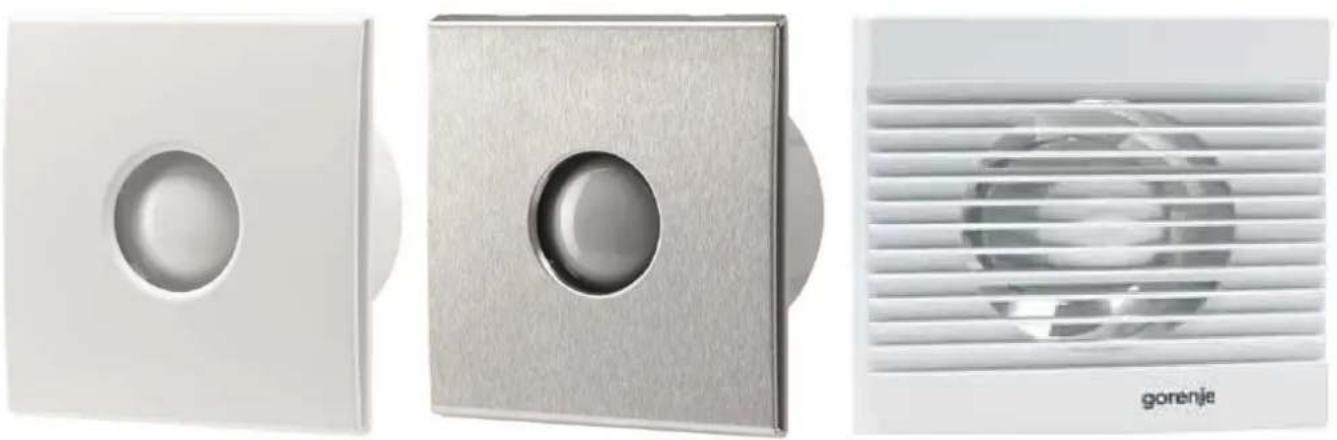

MODELY

- Štandardné modely

Tieto modely zapnút' / vypnút' pomocou prepínača na napájacie napätie Model: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS.

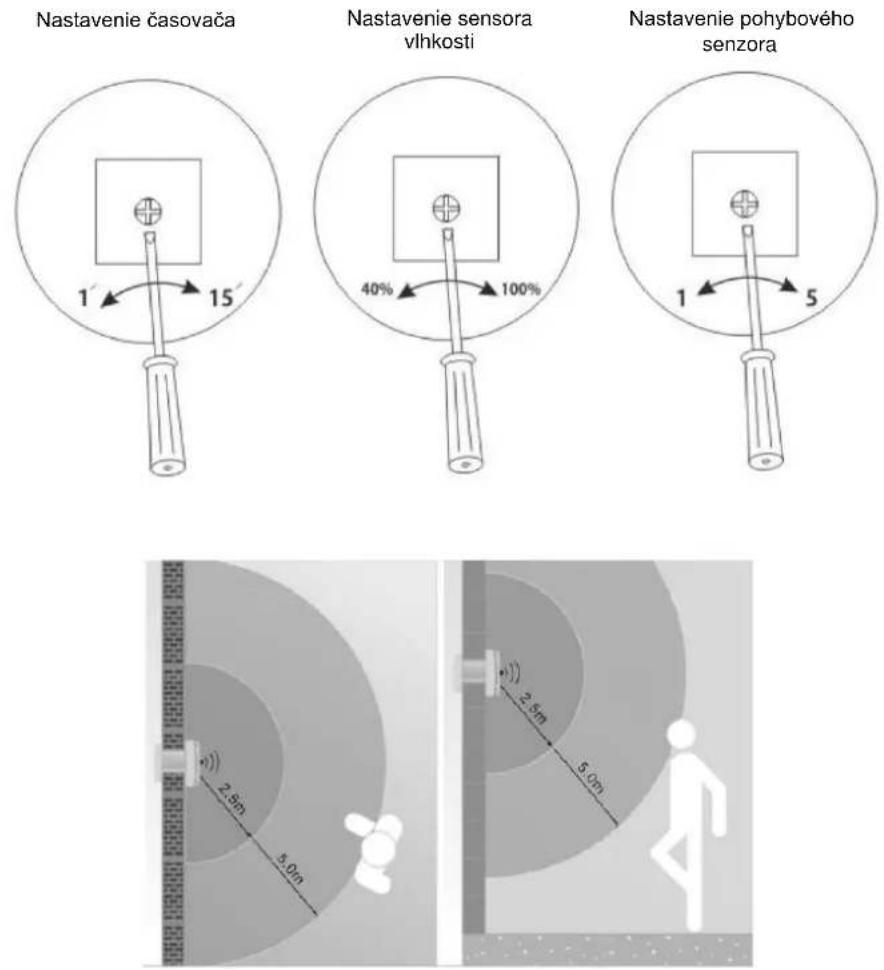

• Model s časovačom(T-timer)

Tento model je vybavený časovačom, ktorý umožňuje prevádzku ventilátora po vypnutí. Predvolený čas je 3 minúty. Časovač je možné nastavit na rozsah od 1 do 25 minút.

Model: BVX ____ WTS, BVX_STS.

• Modelsčidlomvlhkosti(H-vlhkost')

Tento model je vybavený čidlom vlhkosti, ktorá sa aktivuje, keď relatívna vlhkost’ vzduchu v miestnosti prekročí dopredu nastavenú hodnotu. Možné nastavenie je medzi 40% a 90%. Tento model je tiež vybavený časovačom, ktorý umožňuje vypnutie napájanie oneskorenie v rozmedzí 1 až 25 minúta Modely: BVX ____ WHS, BVX_SHS.

- Modulspohybovýmčidlomprezapnutieventilátora

Modul je vybavený infračerveným senzorom, ktorý zapne ventilátor v prípade zistenia osoby v miestnosti. Citlivost' detekcie osoby môžu byt' nastavené od 1 až do 5m. Tento modul je vybavený časovačom, ktorý umožňuje vypnutie napájanie oneskorenie od 1 do 25 minút

Model: BV MSS.

UMIESTNENIE A MONTÁŽ

1. Namontujte ventilátor tak vysoko, ako je to možné v miestnosti. Minimálna výška je 2,3 m od zeme
2. Namontujte ventilátor naproti hlavným zdrojom vzduchu, ktorý potrebuje k zmeniť, aspoň 30 mm od okraja steny alebo stropu.
3. Namontujte ventilátor čo najbližšie k zdroju pary alebo zápachu, ale dost d'aleko, že sa nemôže dotknúť osobou v sprche alebo yo vani.
4. Pokial' je ventilátor inštalovaný v miestnosti s plynovým kúrením, elektrickým ohrievačom atd', musí montér zabezpečit' dostatok vzduchu, aby sa zabránilo ventilátoru od sania vzduchu spät' cez viečko (viečko možno dodat' ako dodatočné vybavenie).
5. Dodržiavaite národné stavebné zákony.

VAROVANIE: Pred inštaláciou musí byt' odpojené napájanie.

Poznámka: Elektrické pripojenie musí byt' vykonané kvalifikovaným elektrikárom.

MONTÁŽ NA STENU

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku
2. Uistite sa, že nie sú žiadne vodné inštalácie alebo elektrické inštalácie v stene, a potom si pripravte otvor zodpovedajúci veľkosti. Kanál by mal byť mierne v šikmým smerom k vonkajšej stene, čo umožňuje l'ahšie stúpanie vzduchu a zabraňuje dažďovej vode.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na stenu a označte štvri body pre montáž a káblovú priechodku. Vvyrťajte otvory.
4. Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mat minimálnu vzdialenost 3 mm všetkých póloch.
5. Vytiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.
6. Nasad'te predný kryt a vonkajší kryt (vonkajšie viečko nie je súčasťou dodávky)

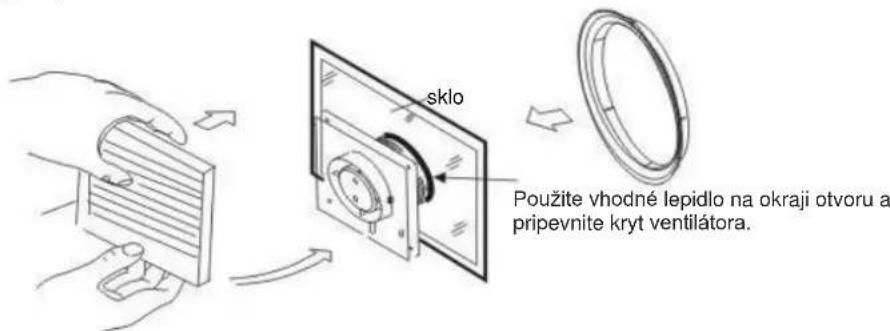

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku.

2. Skontrolujte, či v okne nie sú žiadne prekážky, ako sú okenné rámy, pánty. Zaistite dostatočný priestor pre bývanje.

3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na sklo, ochranné známky a vyrežte potrebný otvor.

4. Pripojte kábel k ventilátoru pomocou spínača, ktorý musí mat' minimálnu vzdialenost' 3 mm všetkých pólov.

5. Vvtiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.

6. Použite aj zodpovedajúce lepiace úchyty pre upevnenie krytu ventilátora na sklenenom povrchu.

7. Nasad'te predný kryt ventilátora.

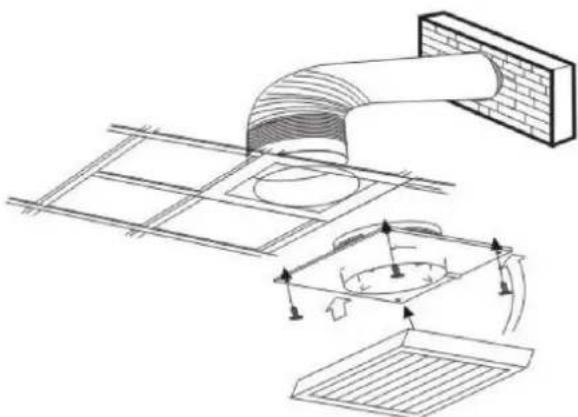

MONTÁŽ NA STROP

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku.

2. Vyberte vhodné miesto pre ventilátor a vyrežte príslušný otvor.

3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na strop a označte štyri body pre montáz a káblový priechodku. Vvyrtaite otvory.

4. Pripojte kábel k ventilátoru pomocou abipolar spínač, ktorý musí mat minimálnu vzdialenost 3mm min všetky póly.

5. Vytiahnite kábel cez káblovú priechodku a upevnite ventilátor na strop.

6. Nasad'te predný kryt.

7. Výfukový ventilátor musí byť odvetraný von z budovy cez ventilačné potrubie. Namontujte vonkajší kryt (nie je súčasťou dodávky)

1. Ventilátor je chránený dvojnásobnou izoláciou a nevyžadujú uzemnenie

2. AK je ventilátor namontovaný medzi priečky, uistite sa, že tam nie sú žiadne plyny, vracajúce sa do miestnosti z vykurovacích telies alebo iných spotrebičov.

3. L – pripojte fazový vodič

T-pripojenie napätia pre svetlo, alebo prepínač (Ventilátor s časovačom ventilátorom s čidlom vlhkosti)

1. Pred čistením vypnite ventilátor
2. Nepoužívajte benzín ani iné chemikálie
3. Uistite sa, že voda neprichádza do kontaktu s elektrickými súčasťami, ako sú spínače alebo motor.
4. Neponárajte časti dielov do vody, viac ako 60°C, sú vyrobené zo syntetických živíc.
5. Nevystavujte ventilátor vysokým teplotám a priamemu slnečnému žiareniu.

VLASTNOSTI

MODEL	Napätie (V/Hz)	Rýchlost' (rot./min.)	Prietok vzduchu (m3/h)	výko n (W)	vel'kost' (mm)
Air flow 100	220-240/50	2450	100	15	100
Air flow 200	220-240/50	2250	195	20	120
Air flow 300	220-240/50	1450	320	25	150
Priemer 100 v bielom	220-240/50	2300	70	15	100
Priemer 100 s časovačom	220-240/50	2300	70	15	100
Priemer 120 v so senzorom vlhkosti/časov ačom	220-240/50	2100	120	20	120
Priemer 150 v so senzorom vlhkosti/ časovačom	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*voliteľné senzori pohybu pre Gorenje ventilátori
