BVX100STS - Domáci ventilátor GORENJE - Bezplatný návod na obsluhu

Typ produktu	Domáci ventilátor
Model	BVX100STS
Napájanie	220-240V ~ 50Hz
Príkon	15W
Prietok vzduchu	70 m³/h
Otáčky	2300 rpm
Priemer	100 mm
Možnosti montáže	Stena, Strop, Okno (sklo)
Časovač	Nastaviteľný 1-25 minút
Trieda ochrany	Trieda II (dvojitá izolácia, nie je potrebný uzemňovací vodič)
Typ ovládania	Prepínač napájacieho napätia (externý) + časovač
Materiál krytu	Biely plast
Maximálna izbová teplota	40°C
Minimálna výška inštalácie	2,3 m od podlahy
Senzor vlhkosti	Nie je vybavený (iba časovač)
Údržba	Čistite vlhkou handričkou; nepoužívajte chemikálie
Obsah balenia	Ventilátor, montážny materiál, návod na použitie

Často kladené otázky - BVX100STS GORENJE

Ako nainštalovať ventilátor na stenu?

Najprv odpojte napájanie. Vyvŕtajte otvor mierne naklonený smerom von. Odstráňte predný kryt, označte a vyvŕtajte štyri montážne otvory a káblovú priechodku. Pripojte kábel cez dvojpólový spínač (medzera 3 mm). Upevnite ventilátor na stenu, nasaďte kryt.

Môže sa tento ventilátor používať v kúpeľni?

Áno, ale uistite sa, že nie je umiestnený tam, kde by sa ho mohla dotknúť osoba vo vani alebo sprche. Maximálna izbová teplota je 40°C.

Ako nastaviť časovač?

Časovač je nastaviteľný od 1 do 25 minút. Zapnite ventilátor cez spínač; časovač oneskorí vypnutie po vypnutí spínača. Presný spôsob nastavenia nájdete v návode (zvyčajne trimrom na module).

Je pre tento ventilátor potrebné uzemnenie?

Nie, ventilátor má dvojitú izoláciu (trieda II) a nevyžaduje uzemňovací vodič.

Ako často mám čistiť ventilátor?

Ventilátor pravidelne čistite. Pred čistením odpojte napájanie. Použite vlhkú handričku; nepoužívajte benzín, benzén ani chemikálie. Neponárajte časti do vody nad 60°C.

Aká je maximálna izbová teplota pre prevádzku?

Maximálna povolená izbová teplota je 40°C.

Môžem k tomuto ventilátoru pripojiť pohybový senzor?

Tento model (BVX100STS) nemá vstavaný pohybový senzor. Je však možné pridať voliteľný modul pohybového senzora (BV MSS) pre automatické zapnutie/vypnutie.

Aká je minimálna výška inštalácie?

Ventilátor musí byť namontovaný minimálne 2,3 metra nad podlahou.

Ako pripojiť ventilátor k svetelnému spínaču?

Pre modely s časovačom pripojte svorku 'T' k svetelnému alebo spínačovému vodiču. Schéma zapojenia v návode zobrazuje zapojenie so svetlom aj bez svetla. Je potrebné použiť dvojpólový spínač s medzerou 3 mm.

Čo mám robiť, ak ventilátor neštartuje?

Skontrolujte napájanie a spínač. Uistite sa, že napätie zodpovedá štítku. Skontrolujte pripojenia. Ak problém pretrváva, kontaktujte servisné stredisko. Nezasahujte do zariadenia.

NÁVOD NA OBSLUHU BVX100STS GORENJE

Pred použitím zariadenia prvýkrát, si prečítajte prosím starostlivo tieto pokyny a uschovajte ho pre budúce použitie.

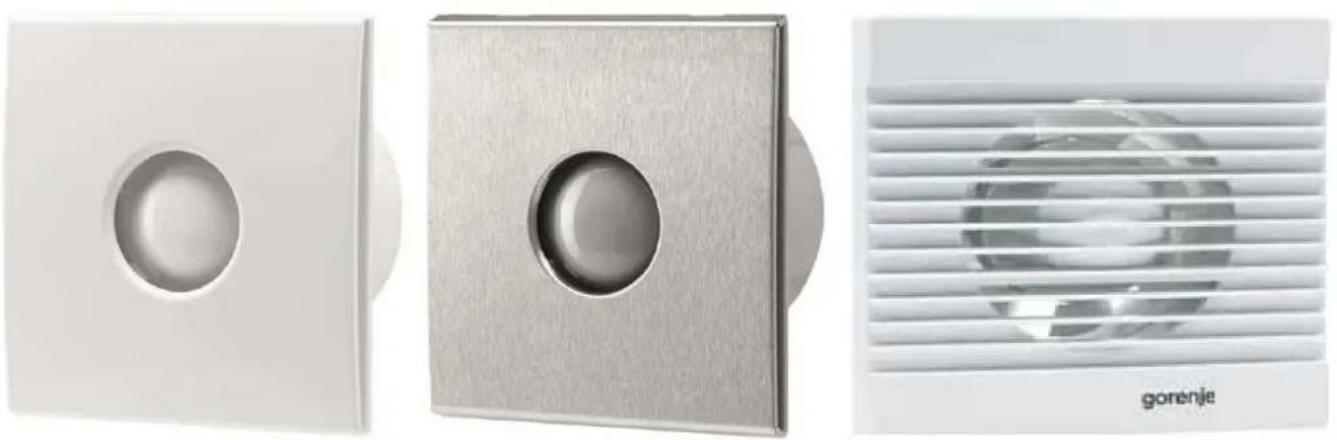

VENTILÁTOR

NÁVOD PRE MONTÁŽ A POUŽITIE

Obsahujú veľa užitočných typov-pokynov pre správne použitie a údržbu ventilátora.

BEZPEČNOSTNÉ UPOZORNENIE

1. Odstraňte obal a uistite sa, že prístroj nie je poškodený. V prípade pochybností sa obráťte na servisné stredisko.

1. Prístroj môže byť používaný len pre aplikácie uvedené v tomto návode na obsluhu.

2. INŠTALÁCIA

Prístroj môže byť namontovaný na strop, steny alebo okná. Použite priložené montážne vybavenie. Výfuk ventilátor musí byť odvetraná von z miestnosti alebo do ventilačného systému budovy.

Inštalácia musí byt' vykonaná kvalifikovaným personálom

1. ELEKTRICKÉ PRIPOJENIE

Motor ventilátora musí byť pripojený na jednofázové napájanie, ako je uvedené na typovom štítku. Konektory pre pripojenie sú umiestnené na kryte ventilátora. Aby bolo zaistená, správna IP ochrana, použite vhodné vybavenie pre elektrické káble. Ventilátor musí byť pevne uchytený a spojený s elektrickými káblami s minimálnym prierezom 1 mm2. Ventilátor nepotrebuje zemiaci vodič, ako je uvedené ale pripojenie s dvojitou izoláciou (trieda 2).

Prístroj musí byt' pripojený k elektrickej sieti len kvalifikovaný elektrikár.

Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mat' minimálnu vzdialenost 3 mm vo všetkých póloch.

Zariadenie musí byt' pripojené v súlade s národnými normami.

Nedotýkajte sa prístroja vlhkými alebo mokrými rukami!

Nedotýkajte sa zariadenie pri naboso!

1. Pred čistením alebo údržbou vypnite siet'ové napájanie pomocou bipolárneho spínača alebo vytiahnite zástrčku.

2. V prípade prelomenia alebo poruchy, vypnite prístroj a nerobte s ním. Ak sú potrebné opravy, prosím, kontaktujte serv. Vždy trvajte na originálnych náhradných dieloch.

3. Pokial' prístroj nepoužívate, odpojte ho od elektrickej siete.

4. Maximálna prípustná teplota v miestnosti, kde je zariadenie inštalované, je 40°C.

5. Prístroj by nemal byť používaný bez dozoru detmi, zdravotne postihnutými osobami a osôb s obmedzenou schopnosťou.

1. Nepoužívajte v blízkosti horľavých materiálov a ich výpary (benzín, alkohol, atd.)

2. Zabráňte vnikaniu spalín do miestnosti v prípade inštalovaných zariadení s otvorenou spaľovacou komorou.

3. Nevystavujte prístroj poveternostným vplyvom (dážď, slnko, atď).

4. Kontrolujte prístroj pravidelne. V prípade zistených závad, prestaňte prístroj používať.

5. V prípade pádu alebo silného nárazu, musí byť prístroj skontrolovaný kvalifikovaným personálom

6. Miestnosť, kde je ventilátor namontovaný musí mať dostatočný prísun vzduchu pre zaistenie efektívnej prevádzky.

7. Nezakrývajte snímač vlhkosti alebo pohybový senzor.

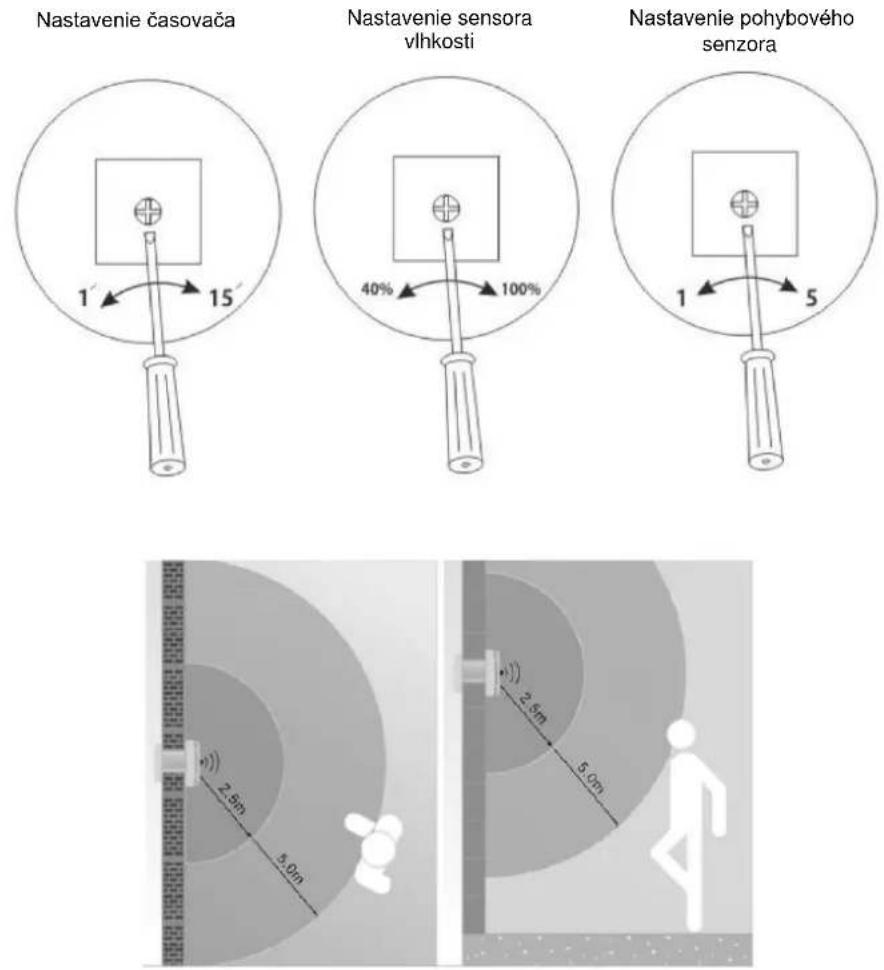

MODELY

- Štandardné modely

Tieto modely zapnút' / vypnút' pomocou prepínača na napájacie napätie Model: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS.

• Model s časovačom(T-timer)

Tento model je vybavený časovačom, ktorý umožňuje prevádzku ventilátora po vypnutí. Predvolený čas je 3 minúty. Časovač je možné nastavit na rozsah od 1 do 25 minút.

Model: BVX ____ WTS, BVX_STS.

• Modelsčidlomvlhkosti(H-vlhkost')

Tento model je vybavený čidlom vlhkosti, ktorá sa aktivuje, keď relatívna vlhkost’ vzduchu v miestnosti prekročí dopredu nastavenú hodnotu. Možné nastavenie je medzi 40% a 90%. Tento model je tiež vybavený časovačom, ktorý umožňuje vypnutie napájanie oneskorenie v rozmedzí 1 až 25 minúta Modely: BVX ____ WHS, BVX_SHS.

- Modulspohybovýmčidlomprezapnutieventilátora

Modul je vybavený infračerveným senzorom, ktorý zapne ventilátor v prípade zistenia osoby v miestnosti. Citlivost' detekcie osoby môžu byt' nastavené od 1 až do 5m. Tento modul je vybavený časovačom, ktorý umožňuje vypnutie napájanie oneskorenie od 1 do 25 minút

Model: BV MSS.

UMIESTNENIE A MONTÁŽ

1. Namontujte ventilátor tak vysoko, ako je to možné v miestnosti. Minimálna výška je 2,3 m od zeme
2. Namontujte ventilátor naproti hlavným zdrojom vzduchu, ktorý potrebuje k zmeniť, aspoň 30 mm od okraja steny alebo stropu
3. Namontujte ventilátor čo najbližšie k zdroju pary alebo zápachu, ale dost d'aleko, že sa nemôže dotknút' osobou v sprche alebo yo vani.
4. Pokial' je ventilátor inštalovaný v miestnosti s plynovým kúrením, elektrickým ohrievačom atd', musí montér zabezpečit' dostatok vzduchu, aby sa zabránilo ventilátoru od sania vzduchu spät' cez viečko (viečko možno dodat' ako dodatočné vybavenie).
5. Dodržiavaite národné stavebné zákony.

VAROVANIE: Pred inštaláciou musí byt' odpojené napájanie.

Poznámka: Elektrické pripojenie musí byt' vykonané kvalifikovaným elektrikárom.

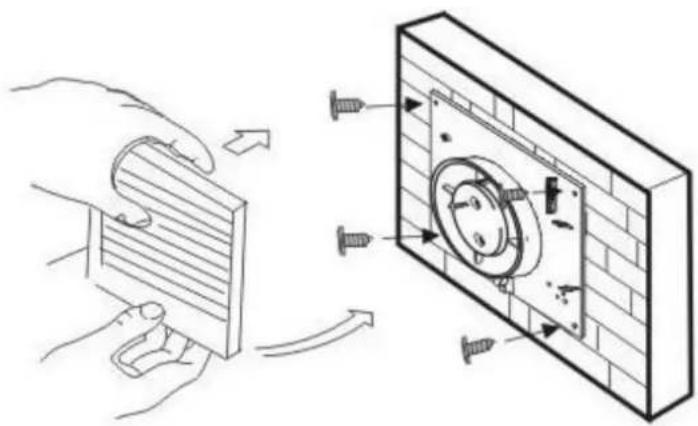

MONTÁŽ NA STENU

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku
2. Uistite sa, že nie sú žiadne vodné inštalácie alebo elektrické inštalácie v stene, a potom si pripravte otvor zodpovedajúci vel'kosti. Kanál by mal byt' mierne v šikmým smerom k vonkajšej stene, čo umožňuje l'ahšie stúpanie vzduchu a zabraňuje dažďovej vode.
3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na stenu a označte štvri body pre montáž a káblovú priechodku. Vyvrtajte otvory.
4. Pripojte kábel k ventilátoru pomocou bipolárneho spínača, ktorý musí mat minimálnu vzdialenost 3 mm všetkých póloch.
5. Vvtiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.
6. Nasad'te predný kryt a vonkajší kryt (vonkajšie viečko nie je súčasťou dodávky)

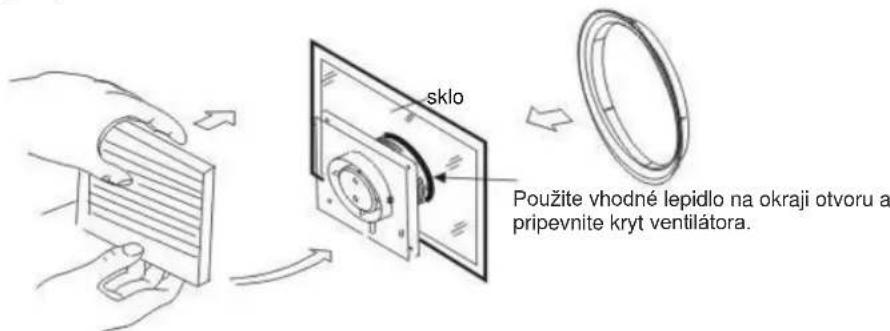

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku.

2. Skontrolujte, či v okne nie sú žiadne prekážky, ako sú okenné rámy, pánty. Zaistite dostatočný priestor pre bývanje.

3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na sklo, ochranné známky a vyrežte potrebný otvor.

4. Pripojte kábel k ventilátoru pomocou spínača, ktorý musí mat' minimálnu vzdialenost' 3 mm všetkých pólov.

5. Vvtiahnite kábel cez káblovú priechodku a upevnite ventilátor k stene.

6. Použite aj zodpovedajúce lepiace úchyty pre upevnenie krytu ventilátora na sklenenom povrchu.

7. Nasad'te predný kryt ventilátora.

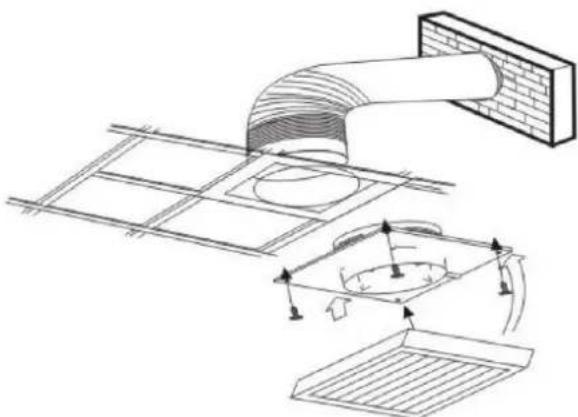

MONTÁŽ NA STROP

1. Pred pripojením k napájaniu sa uistite, že napätie zodpovedá hodnote v vyznačená na typovom štítku.

2. Vyberte vhodné miesto pre ventilátor a vyrežte príslušný otvor.

3. Odstráňte predný kryt ventilátora. Umiestnite ventilátor na strop a označte štyri body pre montáz a káblovú priechodku. Vvyrtaite otvory.

4. Pripojte kábel k ventilátoru pomocou abipolar spínač, ktorý musí mat minimálnu vzdialenost 3mm min všetky póly.

5. Vytiahnite kábel cez káblovú priechodku a upevnite ventilátor na strop.

6. Nasad'te predný kryt.

7. Výfukový ventilátor musí byť odvetraný von z budovy cez ventilačné potrubie. Namontuite vonkajší kryt (nie je súčasťou dodávky)

1. Ventilátor je chránený dvojnásobnou izoláciou a nevyžadujú uzemnenie

2. AK je ventilátor namontovaný medzi priečky, uistite sa, že tam nie sú žiadne plyny, vracajúce sa do miestnosti z vykurovacích telies alebo iných spotrebičov.

3. L – pripojte fazový vodič

T-pripojenie napätia pre svetlo, alebo prepínač (Ventilátor s časovačom ventilátorom s čidlom vlhkosti)

1. Pred čistením vypnite ventilátor
2. Nepoužívajte benzín ani iné chemikálie
3. Uistite sa, že voda neprichádza do kontaktu s elektrickými súčasťami, ako sú spínače alebo motor.
4. Neponárajte časti dielov do vody, viac ako 60°C, sú vyrobené zo syntetických živíc.
5. Nevystavujte ventilátor vysokým teplotám a priamemu slnečnému žiareniu.

VLASTNOSTI

MODEL	Napätie (V/Hz)	Rýchlost' (rot./min.)	Prietok vzduchu (m3/h)	výko n (W)	vel'kost' (mm)
Air flow 100	220-240/50	2450	100	15	100
Air flow 200	220-240/50	2250	195	20	120
Air flow 300	220-240/50	1450	320	25	150
Priemer 100 v bielom	220-240/50	2300	70	15	100
Priemer 100 s časovačom	220-240/50	2300	70	15	100
Priemer 120 v so senzorom vlhkosti/časov ačom	220-240/50	2100	120	20	120
Priemer 150 v so senzorom vlhkosti/ časovačom	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*voliteľné senzori pohybu pre Gorenje ventilátori
