Vrsta izdelka	Domači ventilator
Model	BVX100STS
Napajanje	220-240V ~ 50Hz
Poraba energije	15W
Pretok zraka	70 m³/h
Hitrost	2300 rpm
Premer	100 mm
Možnosti montaže	Stena, strop, okno (steklo)
Časovnik	Nastavljiv 1-25 minut
Varnostni razred	Razred II (dvojna izolacija, ni potrebe po ozemljitvi)
Vrsta krmiljenja	Stikalo za napajanje (zunanje) + časovnik
Material ohišja	Bela plastika
Najvišja sobna temperatura	40°C
Minimalna višina namestitve	2,3 m od tal
Senzor vlage	Ni opremljeno (samo časovnik)
Vzdrževanje	Čistite z vlažno krpo; ne uporabljajte kemikalij
Vsebina paketa	Ventilatorska enota, montažni pribor, navodila za uporabo

Pogosto zastavljena vprašanja - BVX100STS GORENJE

Kako namestim ventilator na steno?

Najprej izklopite napajanje. Izvrtajte luknjo z rahlim naklonom navzven. Odstranite sprednji pokrov, označite in izvrtajte štiri montažne luknje ter kabelsko uvodnico. Priključite kabel prek bipolarnega stikala (razmak 3 mm). Pritrdite ventilator na steno in namestite pokrov.

Ali lahko ta ventilator uporabljam v kopalnici?

Da, vendar zagotovite, da ni nameščen na mestu, kjer se ga lahko dotakne oseba v kadi ali pod prho. Najvišja sobna temperatura je 40°C.

Kako nastavim časovnik?

Časovnik je nastavljiv od 1 do 25 minut. Vklopite ventilator s stikalom; časovnik bo zakasnil izklop po izklopu stikala. Za natančno nastavitev glejte navodila (običajno trimer na modulu).

Ali je potrebna ozemljitev za ta ventilator?

Ne, ventilator ima dvojno izolacijo (razred II) in ne potrebuje ozemljitve.

Kako pogosto naj čistim ventilator?

Redno čistite ventilator. Pred čiščenjem izklopite napajanje. Uporabite vlažno krpo; ne uporabljajte bencina, benzena ali kemikalij. Delov ne potapljajte v vodo nad 60°C.

Kakšna je najvišja dovoljena sobna temperatura med delovanjem?

Najvišja dovoljena sobna temperatura je 40°C.

Ali lahko na ta ventilator priključim senzor gibanja?

Ta model (BVX100STS) nima vgrajenega senzorja gibanja. Vendar je mogoče dodati dodaten modul senzorja gibanja (BV MSS) za samodejni vklop/izklop.

Kakšna je minimalna višina namestitve?

Ventilator mora biti nameščen vsaj 2,3 metra nad tlemi.

Kako priključim ventilator na stikalo za luč?

Pri modelih s časovnikom priključite sponko 'T' na žico luči ali stikala. Shema ožičenja v navodilih prikazuje povezave z in brez luči. Uporabiti je treba bipolarno stikalo z razmakom 3 mm.

Kaj naj storim, če se ventilator ne zažene?

Preverite napajanje in stikalo. Prepričajte se, da napetost ustreza navedeni na tablici. Preverite povezave. Če težave ne odpravite, se obrnite na servisni center. Ne posegajte v napravo.

NAVODILA ZA UPORABO BVX100STS GORENJE

V njih boste našli veliko koristnih nasvetov o pravilni uporabi in vzdrževanju ventilatorja.

VARNOSTNA OPOZORILA

1. Odstranite embalažo in se prepričajte, da je naprava nepoškodovana. V primeru dvoma se posvetuje s servisnim centrom.

Embalažo shranite izven dosega otrok in invalidnih oseb.

1. Naprava se lahko uporablja samo za aplikacije, katere so navedene v teh navodilih.

2. MONTAŽA

Naprava je lahko nameščena na strop, zid ali okno. Za namestitev uporabite priloženo opremo. Izpih ventilatorja mora biti speljan izven prostora oziroma v prezračevalni sistem objekta.

Montažo mora izvesti strokovno usposobljena oseba.

1. ELEKTRIČNA PRIKLJUČITEV

Motor ventilatorja mora biti priključen na enofazno napajalno napetost, kot je navedeno na napisni tablici. Priključki za stikalo se nahajajo na ohišju ventilatorja. Za zagotovitev primerne IP zaščite uporabite primerne spoje električnih vodnikov. Ventilator mora biti fiksno nameščen in priključen z električnimi vodniki minimalnega preseka 1 mm². Ventilator ne potrebuje ozemljitvenega vodnika, saj je specificiran kot naprava z dvojno izolacijo (klasa 2).

Napravo naj priključi na napajanje strokovno usposobljen električar. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

Naprave se ne dotikajte z vlažnimi oziroma mokrimi rokami!

Naprave se ne dotikajte, kadar ste bosi!

1. Pred čiščenjem oziroma vzdrževanjem naprave izključite omrežno napajanje s pomočjo dvopolnega stikala oziroma izključite vtikač.

2. V primeru okvare ali nepravilnega delovanja napravo izključite in v njo ne posegajte. V primeru potrebnih popravil se obrnite na servisni center. Vedno zahtevajte originalne rezervne dele.

3. Kadar naprave ne uporabljate jo izključite iz električnega napajana.

4. Maksimalna dovoljena temperatura prostora, kjer je naprava nameščena znaša 40°C.

5. Naprave naj brez nadzora ne uporabljajo otroci, invalidne osebe oziroma osebe z zmanjšanimi psihofizičnimi sposobnostmi.

Otroci morajo biti vedno nadzorovani, da se ne igrajo z napravo.

1. Naprave ne uporabljajte v bližini vnetljivih snovi oziroma njihovih hlapov (bencin, alkohol, insekticidi)

2. Preprečite dotok dimnih plinov v prostor v primeru nameščenih naprav z odprto zgorevalno komoro.

3. Ne predeljujte naprave.

4. Naprave ne izpostavljajte vremenskih vplivom (dež, sonce, itd).

5. Redno pregledujte napravo. V primeru najdenih nepravilnosti prenehajte z uporabo naprave.

6. V primeru padca naprave oziroma močnejšega udarca naj napravo pregleda strokovno usposobljena oseba.

7. Prostor, kjer je ventilator nameščen mora zagotavljati zadostno količino nadomestnega zraka za učinkovito delovanje.

8. Ne pokrivajte senzorja vlage oziroma senzorja gibanja.

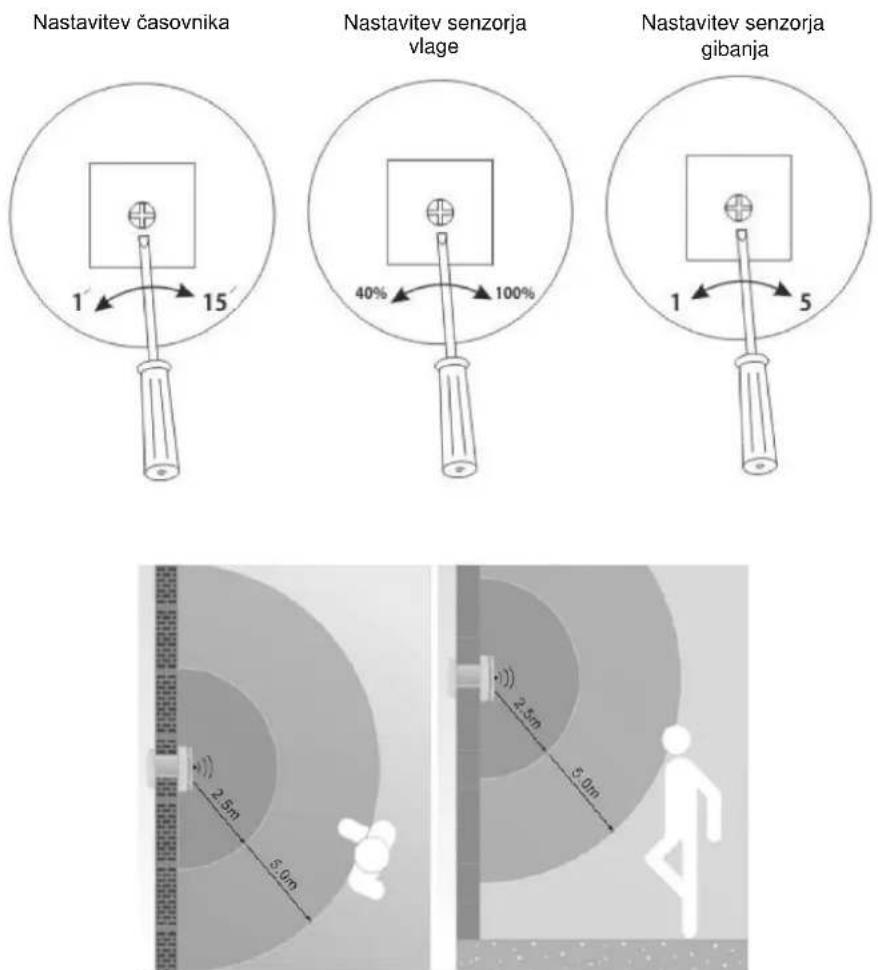

MODELI

- Standardni modeli Ta model se vklaplja oziroma izklaplja s pomočjo stikala napajalne napetosti. Modeli: V-100, V-200, V-300, BVN ____ WS, BVX ____ WS, BVX ____ SS.

- Model s časovnikom (T – timer) Ta model je opremljen s časovnikom, kateri omogoča, da ventilator deluje po izklopu stikala. Tovarniška nastavitev časovne zakasnitve znaša okoli 3 minute. Časovnik je možno nastaviti v območju med 1 minuto in 25 minutami. Modeli: BVX WTS, BVX STS.

- Model s senzorjem vlage (H – humidity) Ta model je opremljen s senzorjem vlage, ki se vključi, će relativna vlaga v prostoru preseže prednastavljeno vrednost. Možnost nastavitve znaša med 40% in 90%. Prav tako je ta model opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Modeli: BVX WHS, BVX SHS.

- Modul s senzorjem gibanja za vklop ventilatorjev Gorenje Modul je opremljen s infrardečim senzorjem, kateri vključi ventilator v primeru zaznane osebe v prostoru. Občutljivost zaznavanja oseb je možno nastaviti med 1 m in 5 m. Tudi ta modul je opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Model: BV MSS.

OPOMBA: Električno priključitev naj izvede strokovno usposobljen električar.

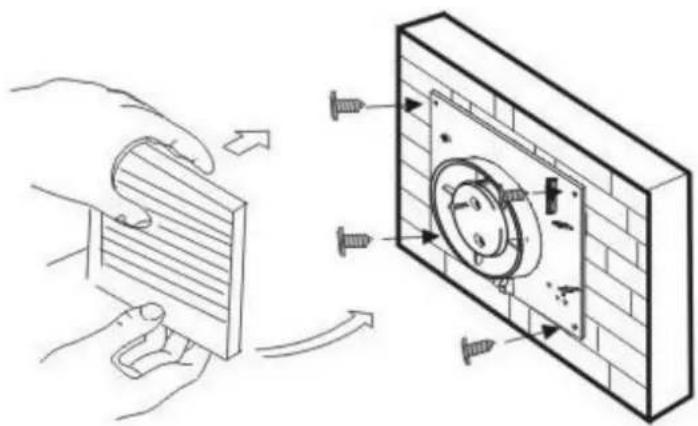

MONTAŽA NA ZID

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.
2. Preverite, da v steni ni vodnih ali električnih napeljav, potem pripravite luknjo ustrezne velikosti. Kanal mora biti rahlo nagnjen proti zunanji steni. Na ta način je omogočen odvod morebitne deževnice. Naredite luknjo in pred prikliučityvijo počakaite, da se utrdi.
3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steno in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtajte luknje.
4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.
5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.
6. Namestite nazaj sprednji pokrov in zunanje zapiralo (zunanje zapiralo ni priloženo).

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Preverite, da na oknu ni ovir, kot so okenski okvirji, spoji. Zagotovite dovolj prostora za ohišje.

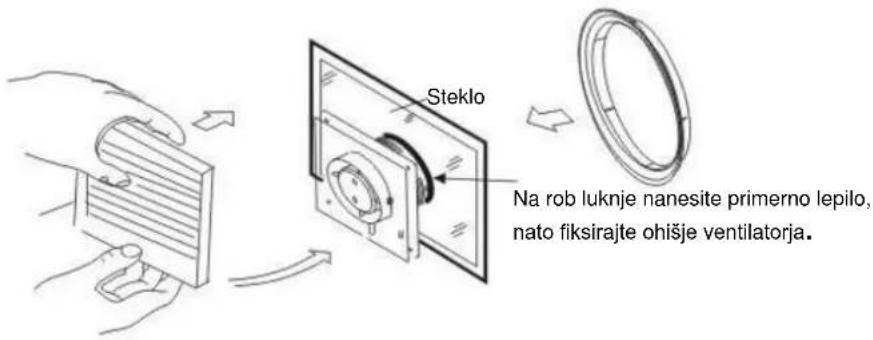

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steklo, označite potreben izrez in izrežite potrebno odprtino.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

6. Uporabite primerno lepilo za fiksiranje ohišja ventilatoria ob steklo.

7. Namestite nazaj sprednji pokrov ventilatoria.

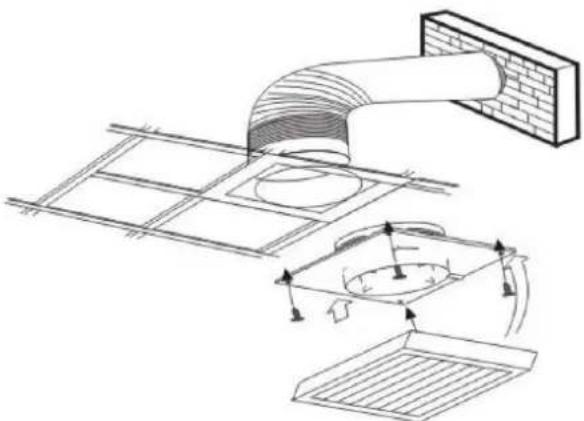

MONTAŽA NA STROP

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Izberite ustrezno lokacijo za ventilator ter izrežite primerno odprtino.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na strop in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtaite luknie.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na strop.

6. Namestite nazai sprednji pokrov.

7. Izpih ventilatorja je potrebno speljati izven objekta s pomočjo ventilacijskih cevi. Namestite zunanje zapiralo (ni priloženo).

1. Ventilatorji imajo dvojno izolacijo in ne potrebujejo ozemljitve.

2. Pri ventilatorjih, montiranih na pregradne stene je potrebno paziti, da ne pride do vračanja plinov v prostor iz naprav aparatov za ogrevanje ali drugih aparatov.

3. L - priključite na fazni vodnik.

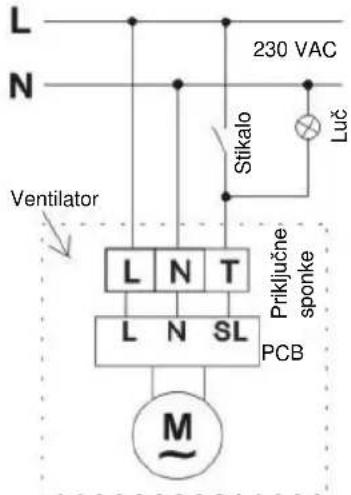

Vezalna shema – modeli s časovnikom / senzorjem vlage

Vezalna shema s senzorjem gibanja

Brez luči:

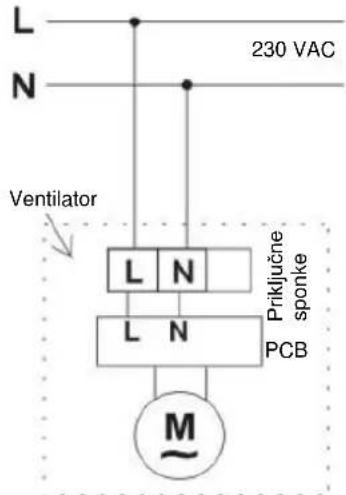

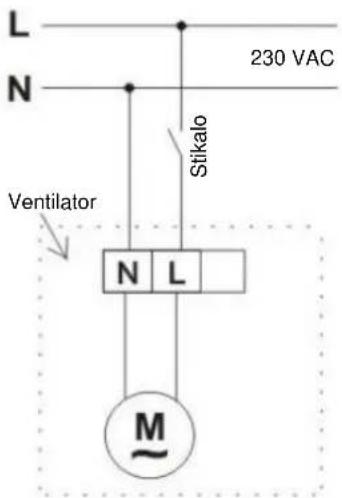

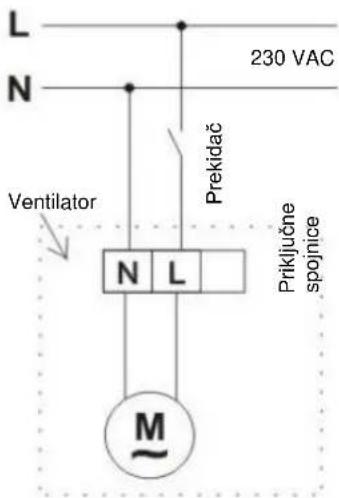

Vezalna shema – standardni modeli

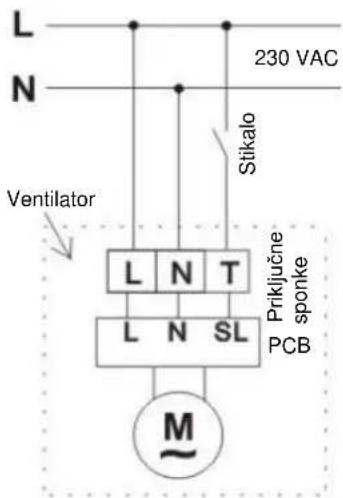

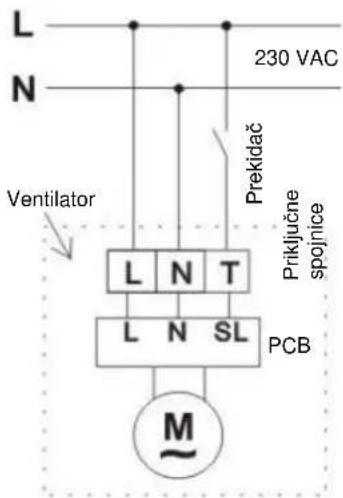

Vezalna shema – modeli s časovnikom / senzorjem vlage

VZDRŽEVANJE

1. Pred čiščenjem ventilator izključite.
2. Za čiščenje ne uporabljajte bencina, benzola ali katerihkoli drugih kemikalij.
3. Pazite, da voda ne pride v stik z električnimi deli, kot je stikalo ali motor.
4. Ne potapljajte lopatic ali drugih delov, izdelanih iz umetnih smol, v vodo, ki ima več kot 60°C.
5. Ventilatorja ne izpostavljajte visokim temperaturam in direktni sončni svetlobi.

LASTNOSTI

MODEL	NAPETOST (V/Hz)	HITROST (vrt./min.)	PRETOK ZRAKA (m3/h)	MOČ (W)	VELIKOST (mm)
Pretok 100	220-240/50	2450	100	15	100
Pretok 200	220-240/50	2250	195	20	120
Pretok 300	220-240/50	1450	320	25	150
Diameter 100, bela barva	220-240/50	2300	70	15	100
Diameter 100, bel z časovnikom	220-240/50	2300	70	15	100
Diameter 120, bel z časovnikom / senzorjem vlage	220-240/50	2100	120	20	120
Diameter 150, alu z časovnikom / senzorjem vlage	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Opcijski senzor gibanja za vklop ventilatorjev Gorenje

English

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS

Pročitajte ove upute

U njima ćete pronaći puno korisnih savjeta o pravilnoj uporabi i održavanju ventilatora.

SIGURNOSNA UPOZORENJA

1. Uklonite ambalažu i provjerite je li uređaj neoštećen. Ako niste sigurni, posavjetujte se sa servisnim centrom.

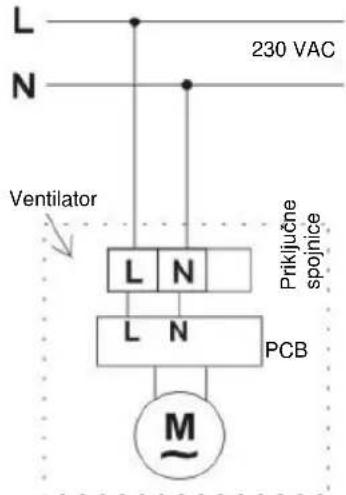

Električne sheme spajanja

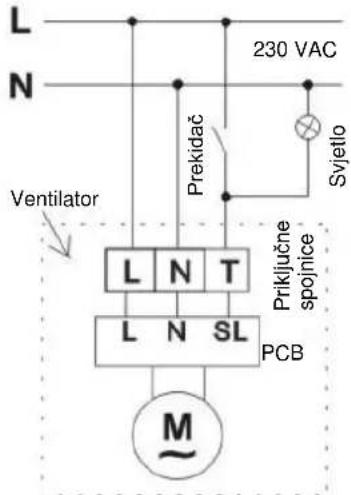

Sa svjetlom:

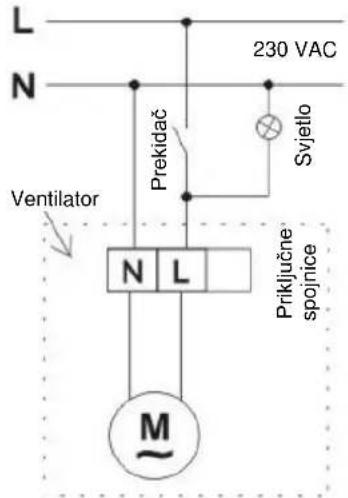

Shema spajanja – standardni modeli

Shema spajanja – modeli s tajmerom / senzorom vlage

Shema spajanja sa senzorom kretanja

Bez svjetla:

Shema spajanja – standardni modeli

Shema spajanja – modeli s tajmerom / senzorom vlage

ODRŽAVANJE
