Vrsta izdelka	Stropni, stenski ali okenski izpušni ventilator
Model	BVX150STS
Znamka	Gorenje
Barva / Material	Sprednji pokrov iz nerjavečega jekla
Nazivna napetost	220-240 V ~ 50 Hz
Nazivna moč	25 W
Pretok zraka	210 m³/h
Hitrost ventilatorja	1600 vrt./min
Premer	150 mm
Zamik časovnika	Nastavljiv od 1 do 25 minut (zamik izklopa)
Možnosti montaže	Strop, stena ali okensko steklo
Najmanjša višina montaže	2,3 m od tal
Razred izolacije	Razred II (dvojno izoliran, ozemljitveni vodnik ni potreben)
Stopnja zaščite IP	Ni določeno (primerno za notranjo uporabo)
Najvišja temperatura okolice	40 °C
Vrsta krmiljenja	Preko zunanjega bipolarnega stikala (ni priloženo)
Vzdrževanje	Čistite z vlažno krpo; ne uporabljajte topil
Varnostne funkcije	Dvojna izolacija; samodejni izklop ob pregrevanju (če je primerno)
Priloženi dodatki	Montažni komplet, kabelski vhod, navodila za uporabo
Garancija	Standardna garancija proizvajalca (preverite lokalne pogoje)

Pogosto zastavljena vprašanja - BVX150STS GORENJE

Kako nastavim zamik časovnika na ventilatorju BVX150STS?

Zamik časovnika je nastavljiv preko potenciometra na tiskanem vezju. Privzeti zamik je približno 3 minute. Če ga želite spremeniti, odstranite sprednji pokrov in poiščite trimer na vezju. Zavrtite ga v smeri urinega kazalca, da povečate zamik (do 25 minut) ali v nasprotni smeri, da ga zmanjšate (do 1 minute). Pred nastavljanjem vedno izklopite napajanje.

Ali je ventilator mogoče namestiti na okno?

Da, ventilator je mogoče namestiti na okensko steklo. Uporabite primerno lepilo (ni priloženo) za pritrditev ohišja na steklo. Prepričajte se, da ima okno primerno odprtino in da je ventilator varno pritrjen. Upoštevajte navodila za montažo na okno v priročniku.

Ali ventilator potrebuje ozemljitveno povezavo?

Ne, ventilator je dvojno izoliran (razred II) in ne potrebuje ozemljitvenega vodnika. Povežite samo fazni (L) in ničelni (N) vodnik. Pri modelih s časovnikom povežite tudi priključek T s stikalom ali svetilko.

Kako očistim ventilator?

Pred čiščenjem izklopite ventilator in odklopite napajanje. Uporabite vlažno krpo z blagim milom. Ne uporabljajte bencina, benzena ali drugih kemikalij. Preprečite, da bi voda prišla na električne komponente. Delov ne potapljajte v vodo nad 60 °C.

Kakšna je najvišja dovoljena sobna temperatura za varno delovanje?

Najvišja dovoljena sobna temperatura je 40 °C. Ventilatorja ne nameščajte v okoljih, ki presegajo to temperaturo.

Ali se ventilator lahko uporablja v kopalnici?

Da, primeren je za kopalnice, vendar ga namestite vsaj 2,3 m od tal in stran od neposrednega pršenja vode. Ventilator ni ocenjen za mokre prostore, zato se izogibajte namestitvi neposredno nad prho ali kadjo.

Kaj počne časovnik?

Časovnik ohranja ventilator v delovanju določen čas po izklopu stikala. To pomaga odstraniti preostalo vlago ali vonjave. Zamik je mogoče nastaviti od 1 do 25 minut.

Ali je ventilator primeren za uporabo s plinskimi napravami?

Če je nameščen v prostoru s plinskim grelnikom ali odprtim dimnikom, zagotovite ustrezno nadomestno dovod zraka, da preprečite povratni vlek. Ventilator lahko zahteva zunanji pokrov (ni priložen), da se izognete težavam z vsesavanjem. Posvetujte se s kvalificiranim monterjem.

Ali je ventilator opremljen z napajalnim kablom?

Ne, ventilator ni opremljen z napajalnim kablom. Priključiti ga je treba na omrežje preko bipolarnega stikala z vsaj 3 mm kontaktnega razmika, s kablom minimalnega preseka 1 mm². Namestitev naj opravi kvalificirani električar.

Kakšna je raven hrupa ventilatorja?

Raven hrupa v priročniku ni navedena. Vendar se pri 1600 vrt./min pričakuje, da je nizka. Za natančne vrednosti si oglejte tehnične specifikacije na embalaži izdelka ali se obrnite na podporo Gorenje.

NAVODILA ZA UPORABO BVX150STS GORENJE

V njih boste našli veliko koristnih nasvetov o pravilni uporabi in vzdrževanju ventilatorja.

VARNOSTNA OPOZORILA

1. Odstranite embalažo in se prepričajte, da je naprava nepoškodovana. V primeru dvoma se posvetuje s servisnim centrom.

Embalažo shranite izven dosega otrok in invalidnih oseb.

1. Naprava se lahko uporablja samo za aplikacije, katere so navedene v teh navodilih.

2. MONTAŽA

Naprava je lahko nameščena na strop, zid ali okno. Za namestitev uporabite priloženo opremo. Izpih ventilatorja mora biti speljan izven prostora oziroma v prezračevalni sistem objekta.

Montažo mora izvesti strokovno usposobljena oseba.

1. ELEKTRIČNA PRIKLJUČITEV

Motor ventilatorja mora biti priključen na enofazno napajalno napetost, kot je navedeno na napisni tablici. Priključki za stikalo se nahajajo na ohišju ventilatorja. Za zagotovitev primerne IP zaščite uporabite primerne spoje električnih vodnikov. Ventilator mora biti fiksno nameščen in priključen z električnimi vodniki minimalnega preseka 1 mm². Ventilator ne potrebuje ozemljitvenega vodnika, saj je specificiran kot naprava z dvojno izolacijo (klasa 2).

Napravo naj priključi na napajanje strokovno usposobljen električar.

Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

Naprave se ne dotikajte z vlažnimi oziroma mokrimi rokami!

Naprave se ne dotikajte, kadar ste bosi!

1. Pred čiščenjem oziroma vzdrževanjem naprave izključite omrežno napajanje s pomočjo dvopolnega stikala oziroma izključite vtikač.

2. V primeru okvare ali nepravilnega delovanja napravo izključite in v njo ne posegajte. V primeru potrebnih popravil se obrnite na servisni center. Vedno zahtevajte originalne rezervne dele.

3. Kadar naprave ne uporabljate jo izključite iz električnega napajana.

4. Maksimalna dovoljena temperatura prostora, kjer je naprava nameščena znaša 40°C.

5. Naprave naj brez nadzora ne uporabljajo otroci, invalidne osebe oziroma osebe z zmanjšanimi psihofizičnimi sposobnostmi.

Otroci morajo biti vedno nadzorovani, da se ne igrajo z napravo.

1. Naprave ne uporabljajte v bližini vnetljivih snovi oziroma njihovih hlapov (bencin, alkohol, insekticidi)

2. Preprečite dotok dimnih plinov v prostor v primeru nameščenih naprav z odprto zgorevalno komoro.

3. Ne predeljujte naprave.

4. Naprave ne izpostavljajte vremenskih vplivom (dež, sonce, itd).

5. Redno pregledujte napravo. V primeru najdenih nepravilnosti prenehajte z uporabo naprave.

6. V primeru padca naprave oziroma močnejšega udarca naj napravo pregleda strokovno usposobljena oseba.

7. Prostor, kjer je ventilator nameščen mora zagotavljati zadostno količino nadomestnega zraka za učinkovito delovanje.

8. Ne pokrivajte senzorja vlage oziroma senzorja gibanja.

MODELI

• Standardni modeli Ta model se vklaplja oziroma izklaplja s pomočjo stikala napajalne napetosti. Modeli: V-100, V-200, V-300, BVN ____ WS, BVX ____ WS, BVX ____ SS.

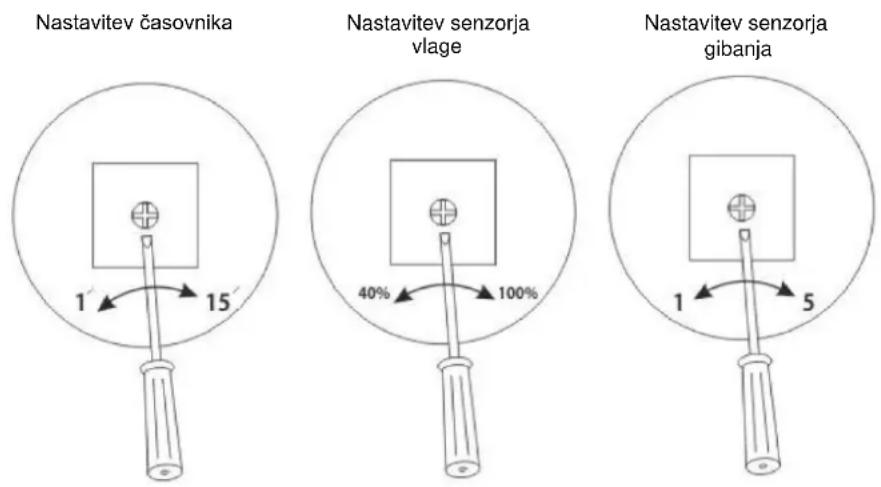

• Model s časovnikom (T – timer) Ta model je opremljen s časovnikom, kateri omogoča, da ventilator deluje po izklopu stikala. Tovarniška nastavitev časovne zakasnitve znaša okoli 3 minute. Časovnik je možno nastaviti v območju med 1 minuto in 25 minutami. Modeli: BVX ____ WTS, BVX ____ STS.
• Model s senzorjem vlage (H – humidity) Ta model je opremljen s senzorjem vlage, ki se vključi, če relativna vlaga v prostoru preseže prednastavljeno vrednost. Možnost nastavitve znaša med 40% in 90%. Prav tako je ta model opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Modeli: BVX WHS, BVX SHS.

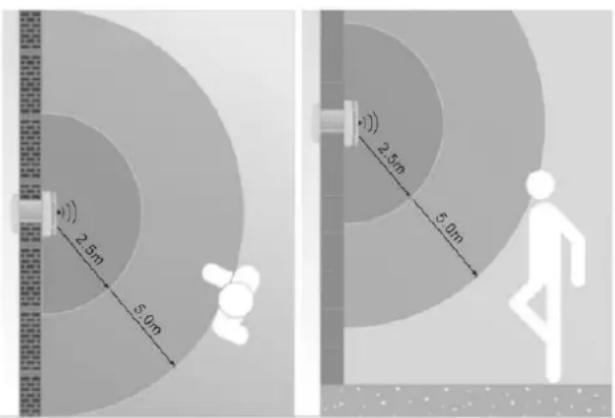

• Modul s senzorjem gibanja za vklop ventilatorjev Gorenje Modul je opremljen s infrardečim senzorjem, kateri vključi ventilator v primeru zaznane osebe v prostoru. Občutljivost zaznavanja oseb je možno nastaviti med 1 m in 5 m. Tudi ta modul je opremljen s časovnikom, kateri omogoča zakasnitev izklopa med 1 minuto in 25 minutami. Model: BV MSS.

OPOMBA: Električno priključitev naj izvede strokovno usposobljen električar.

MONTAŽA NA ZID

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Preverite, da v steni ni vodnih ali električnih napeljav, potem pripravite luknjo ustrezne velikosti. Kanal mora biti rahlo nagnjen proti zunanji steni. Na ta način je omogočen odvod morebitne deževnice. Naredite luknjo in pred prikliučityvijo počakaite, da se utrdi.

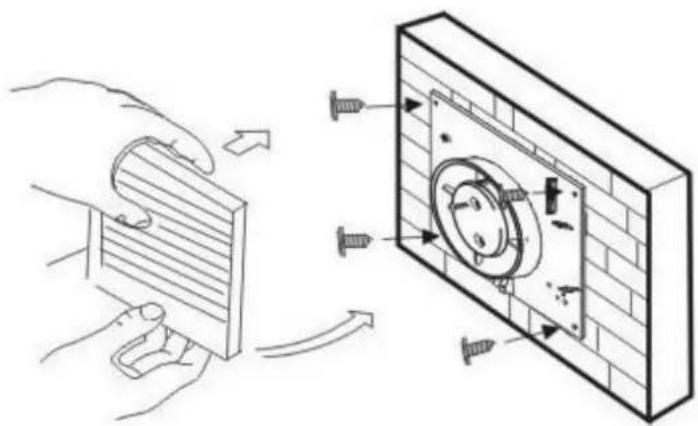

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steno in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtajte luknje.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

6. Namestite nazaj sprednji pokrov in zunanje zapiralo (zunanje zapiralo ni priloženo).

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Preverite, da na oknu ni ovir, kot so okenski okvirji, spoji. Zagotovite dovolj prostora za ohišje.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na steklo, označite potreben izrez in izrežite potrebno odprtino.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na steno.

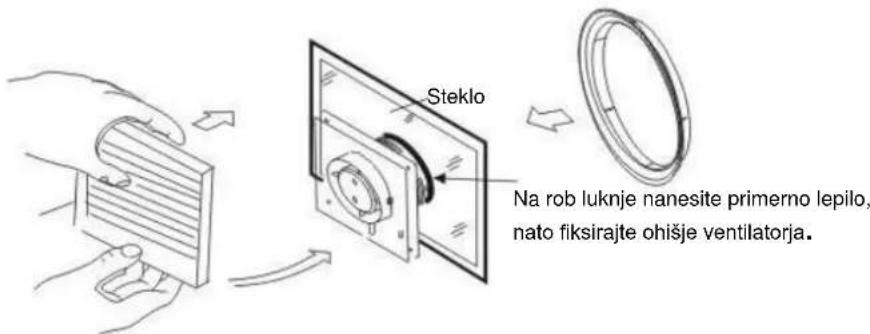

6. Uporabite primerno lepilo za fiksiranje ohišja ventilatoria ob steklo.

7. Namestite nazaj sprednji pokrov ventilatoria.

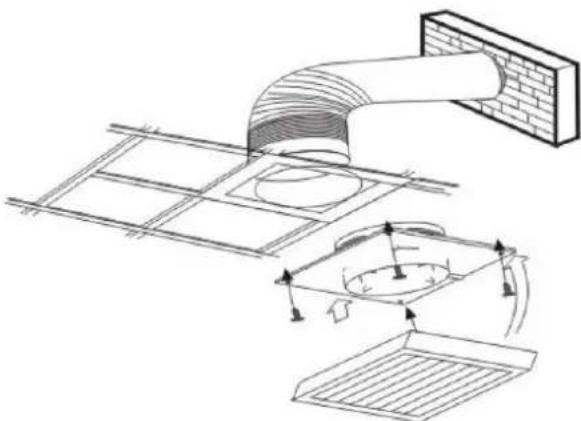

MONTAŽA NA STROP

1. Pred priključitvijo na električno energijo preverite, će napetost ustreza vrednosti, navedeni na napisni ploščici.

2. Izberite ustrezno lokacijo za ventilator ter izrežite primerno odprtino.

3. Snemite sprednji pokrov ventilatorja. Postavite ventilator na strop in označite štiri točke za pritrditev in kabelsko uvodnico. Potem zvrtaite luknie.

4. Kabel priključite na ventilator preko dvopolnega stikala, ki mora imeti minimalni 3 mm razmik na vseh polih.

5. Potegnite kabel skozi kabelsko uvodnico in pritrdite ventilator na strop.

6. Namestite nazai sprednji pokrov.

7. Izpih ventilatorja je potrebno speljati izven objekta s pomočjo ventilacijskih cevi. Namestite zunanje zapiralo (ni priloženo).

1. Ventilatorji imajo dvojno izolacijo in ne potrebujejo ozemljitve.

2. Pri ventilatorjih, montiranih na pregradne stene je potrebno paziti, da ne pride do vračanja plinov v prostor iz naprav aparatov za ogrevanje ali drugih aparatov.

3. L - priključite na fazni vodnik.

Električne vezalne sheme

Z lučjo:

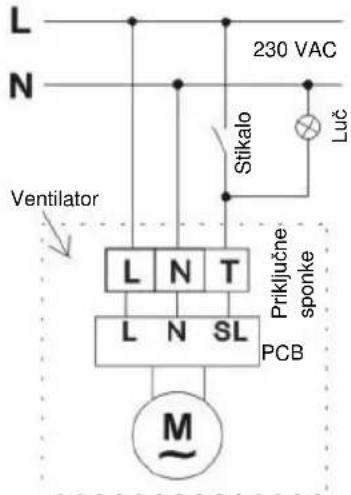

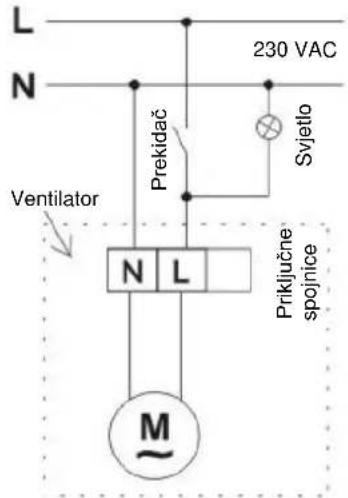

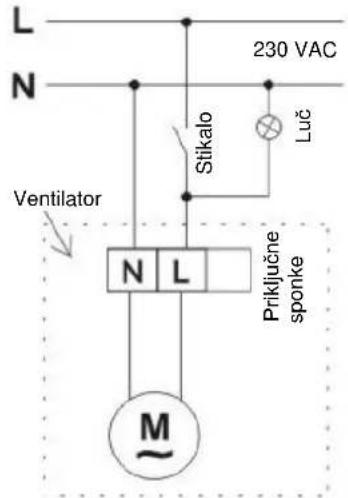

Vezalna shema – standardni modeli

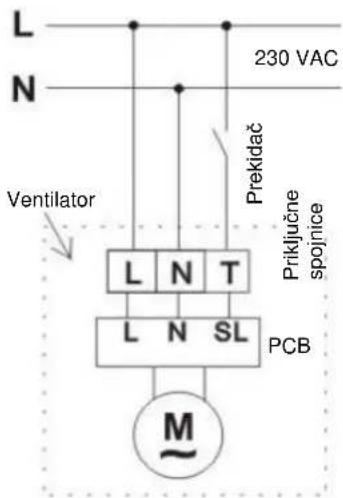

Vezalna shema – modeli s časovnikom / senzorjem vlage

Vezalna shema s senzorjem gibanja

Brez luči:

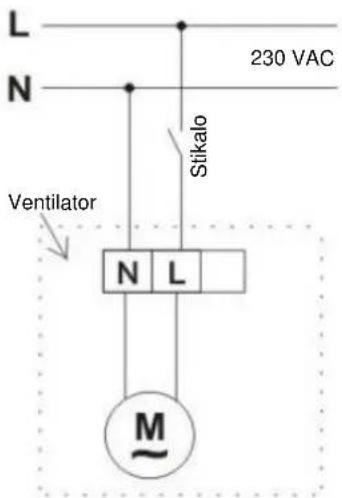

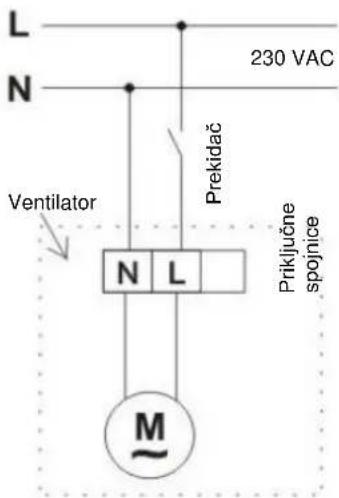

Vezalna shema – standardni modeli

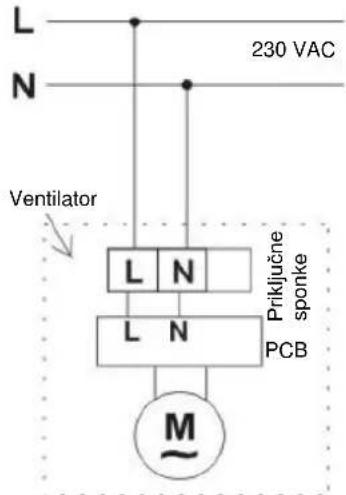

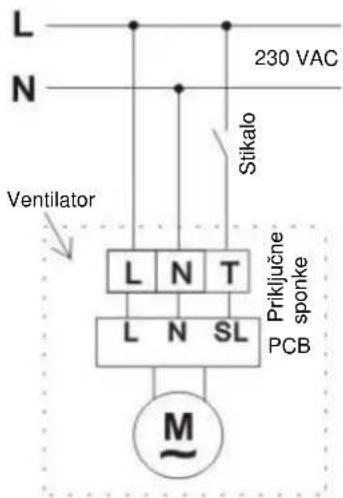

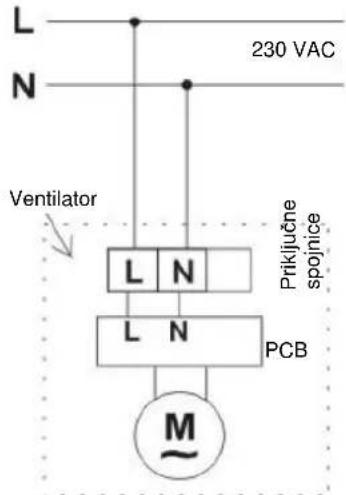

Vezalna shema – modeli s časovnikom / senzorjem vlage

VZDRŽEVANJE

1. Pred čiščenjem ventilator izključite.
2. Za čiščenje ne uporabljajte bencina, benzola ali katerihkoli drugih kemikalij.
3. Pazite, da voda ne pride v stik z električnimi deli, kot je stikalo ali motor.
4. Ne potapljajte lopatic ali drugih delov, izdelanih iz umetnih smol, v vodo, ki ima več kot 60°C.
5. Ventilatorja ne izpostavljajte visokim temperaturam in direktni sončni svetlobi.

LASTNOSTI

MODEL	NAPETOST (V/Hz)	HITROST (vrt./min.)	PRETOK ZRAKA (m3/h)	MOČ (W)	VELIKOST (mm)
Pretok 100	220-240/50	2450	100	15	100
Pretok 200	220-240/50	2250	195	20	120
Pretok 300	220-240/50	1450	320	25	150
Diameter 100, bela barva	220-240/50	2300	70	15	100
Diameter 100, bel z časovnikom	220-240/50	2300	70	15	100
Diameter 120, bel z časovnikom / senzorjem vlage	220-240/50	2100	120	20	120
Diameter 150, alu z časovnikom / senzorjem vlage	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Opcijski senzor gibanja za vklop ventilatorjev Gorenje

English

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS

Pročitajte ove upute

U njima ćete pronaći puno korisnih savjeta o pravilnoj uporabi i održavanju ventilatora.

SIGURNOSNA UPOZORENJA

1. Uklonite ambalažu i provjerite je li uređaj neoštećen. Ako niste sigurni, posavjetujte se sa servisnim centrom.

Električne sheme spajanja

Sa svjetlom:

Shema spajanja – standardni modeli

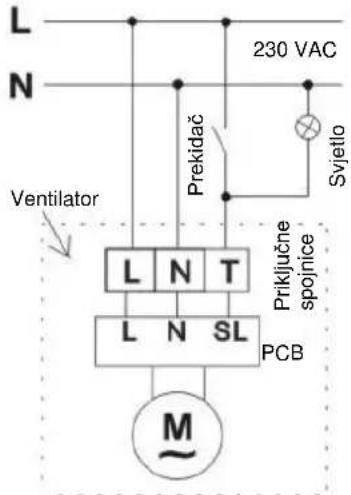

Shema spajanja – modeli s tajmerom / senzorom vlage

Shema spajanja sa senzorom kretanja

Bez svjetla:

Shema spajanja – standardni modeli

Shema spajanja – modeli s tajmerom / senzorom vlage

ODRŽAVANJE
