BVX150STS - Ventilator de uz casnic GORENJE - Manual de utilizare gratuit

Tip produs	Ventilator extractor montat pe tavan, perete sau fereastră
Model	BVX150STS
Brand	Gorenje
Culoare / Material	Capac frontal din oțel inoxidabil
Tensiune nominală	220-240 V ~ 50 Hz
Putere nominală	25 W
Debit de aer	210 m³/h
Viteză ventilator	1600 rpm
Diametru	150 mm
Întârziere temporizator	Reglabilă de la 1 la 25 de minute (oprire întârziată)
Opțiuni de montare	Tavan, perete sau geam de fereastră
Înălțime minimă de montare	2,3 m de la podea
Clasă de izolație	Clasa a II-a (dublu izolat, nu necesită fir de pământ)
Grad de protecție IP	Nespecificat (potrivit pentru utilizare în interior)
Temperatură ambientală maximă	40 °C
Tip de comandă	Prin întrerupător bipolar extern (nu este inclus)
Întreținere	Curățați cu o cârpă umedă; nu utilizați solvenți
Caracteristici de siguranță	Dublă izolație; oprire automată la supraîncălzire (dacă este cazul)
Accesorii incluse	Kit de montare, presetupă, manual de instrucțiuni
Garanție	Garanție standard a producătorului (consultați termenii locali)

Întrebări frecvente - BVX150STS GORENJE

Cum reglez întârzierea temporizatorului la ventilatorul BVX150STS?

Întârzierea temporizatorului se reglează printr-un potențiometru pe PCB. Întârzierea implicită este de aproximativ 3 minute. Pentru a o modifica, scoateți capacul frontal și localizați trimmer-ul pe placa de circuit. Rotiți-l în sens orar pentru a crește întârzierea (până la 25 de minute) sau în sens antiorar pentru a o reduce (până la 1 minut). Deconectați întotdeauna alimentarea înainte de reglare.

Poate fi montat ventilatorul pe o fereastră?

Da, ventilatorul poate fi montat pe un geam de fereastră. Utilizați un adeziv potrivit (nu este inclus) pentru a fixa carcasa pe geam. Asigurați-vă că fereastra are o deschidere adecvată și că ventilatorul este fixat bine. Urmați instrucțiunile pentru montarea pe fereastră din manual.

Ventilatorul necesită conexiune la pământ?

Nu, ventilatorul este dublu izolat (Clasa a II-a) și nu necesită fir de pământ. Conectați doar firele de fază (L) și neutru (N). Pentru modelele cu temporizator, conectați și borna T la întrerupător sau la lumină.

Cum curăț ventilatorul?

Înainte de curățare, opriți ventilatorul și deconectați alimentarea. Utilizați o cârpă umedă cu săpun ușor. Nu utilizați benzină, benzen sau alte substanțe chimice. Evitați udarea componentelor electrice. Nu scufundați părți în apă peste 60°C.

Care este temperatura maximă a camerei pentru funcționare sigură?

Temperatura maximă permisă a camerei este de 40°C. Nu instalați ventilatorul în medii care depășesc această temperatură.

Poate fi folosit ventilatorul într-o baie?

Da, este potrivit pentru băi, dar asigurați-vă că este montat la cel puțin 2,3 m de podea și departe de stropirea directă cu apă. Ventilatorul nu este evaluat pentru locații umede, deci evitați instalarea direct deasupra dușului sau căzii.

Ce face temporizatorul?

Temporizatorul menține ventilatorul în funcțiune pentru o perioadă setată după ce întrerupătorul este oprit. Acest lucru ajută la eliminarea umidității sau a mirosurilor reziduale. Întârzierea poate fi reglată de la 1 la 25 de minute.

Este ventilatorul potrivit pentru utilizarea cu aparate pe gaz?

Dacă este instalat într-o cameră cu un încălzitor pe gaz sau o coș de fum deschis, asigurați-vă că există aer de reînnoire adecvat pentru a preveni tirajul invers. Ventilatorul poate necesita o capacă externă (nu este furnizată) pentru a evita problemele de aspirație. Consultați un instalator calificat.

Ventilatorul vine cu cablu de alimentare?

Nu, ventilatorul nu include cablu de alimentare. Trebuie conectat la rețea printr-un întrerupător bipolar cu un contact de cel puțin 3 mm, utilizând un cablu cu secțiune transversală minimă de 1 mm². Instalarea trebuie efectuată de un electrician calificat.

Care este nivelul de zgomot al ventilatorului?

Nivelul de zgomot nu este specificat în manual. Cu toate acestea, la 1600 rpm se așteaptă să fie scăzut. Pentru valori exacte, consultați specificațiile tehnice de pe ambalajul produsului sau contactați suportul Gorenje.

MANUAL DE UTILIZARE BVX150STS GORENJE

Înainte de a folosi dispozitivul pentru prima oară, vă rugăm citiți cu atenție aceste instrucțiuni și păstrați-le pentru utilizări ulterioare.

VENTILATOR

INSTRUCTIUNI DE FOLOSIRE ŞI INSTALARE

Vă rugăm citiți aceste instrucțiuni

Acestea conțin multe sfaturi utile cu privire la utilizarea corectă și întreținerea ventilatorului.

AVERTIZĂRI DE SIGURANȚĂ

1. Îndepărtați ambalajul și asigurați-vă că dispozitivul nu este deteriorat. În cazul în care nu sunteti siguri, consultați centrul de service.

Nu păstrați ambalajul la îndemâna copiilor și a persoanelor cu dizabilități.

1. Dispozitivul poate fi utilizat numai în scopurile specificate în aceste instructiuni.
2. INSTALARE

Dispozitivul poate fi montat pe tavan, perete sau fereastră. Utilizați echipamentul de montare atașat. Țeava de evacuare a ventilatorului trebuie să aibă aerisirea în afara camerei sau în sistemul de ventilatie al clădirii.

Instalarea trebuie efectuată de către personal calificat.

1. CONEXIUNI ELECTRICE

Motorul ventilatorului trebuie să fie conectat la o sursă monofazată de alimentare, conform indicațiilor de pe plăcuța de identificare. Conectorii pentru comutator se află pe carcasa ventilatorului. Pentru a asigura o protecție adecvată IP, utilizați accesorii adecvate pentru cabluri electrice. Ventilatorul trebuie să fie montat în siguranță și conectat cu cabluri electrice cu secțiune minimă de 1 mm².

Ventilatorul nu are nevoie de cablu subteran, deoarece conform specificațiilor este un dispozitiv cu izolatie dublă (clasa 2).

Dispozitivul trebuie să fie conectat la sursa de alimentare de către un electrician calificat.

Conectați cablul ventilatorului prin intermediul unui comutator bipolar care să aibă un spațiu minim de 3 mm în toți polii.

Dispozitivul trebuie să fie conectat în conformitate cu standardele naționale. Nu atingeti aparatul cu mâinile umede sau ude!

Nu atingeti aparatul atunci când sunteti desculti!

1. Înainte de curățare sau de întreținere, opriți sursa de alimentare cu ajutorul comutatorului bipolar sau deconectați fișa.
2. În cazul unei defectiuni sau disfuncționalități, opriți aparatul și nu încercați să umblați la el. Dacă sunt necesare reparații, vă rugăm să contactați centrul service. Insistați întotdeauna să se folosească piese de schimb originale.
3. Atunci când aparatul nu este în uz, deconectați-l de la sursa de alimentare.
4. Temperatura maximă admisă a camerei în care este instalat aparatul este de 40°C.
5. Dispozitivul nu trebuie utilizat nesupravegheat de către copii, persoane cu dizabilități sau persoane cu capacități reduse.

Copiii ar trebui să fie întotdeauna supravegheati pentru a nu se juca cu aparatul.

1. Nu utilizați dispozitivul în apropierea materialelor inflamabile sau a vaporilor acestora (benzină, alcool, insecticide).
2. Împiedicați fluxul de gaze arse în încăpere, în cazul dispozitivelor instalate, cu o cameră de ardere deschisă.
3. Nu modificati dispozitivul.
4. Nu expuneti aparatul la condiții meteorologice (ploaie, soare, etc).
5. Verificați dispozitivul în mod regulat. În caz în care identificați defecte, întrerupeți utilizarea aparatului.
6. În caz de cădere sau impact puternic, aparatul trebuie să fie verificat de către personal calificat.
7. Încăperea în care este instalat ventilatorul trebuie să fie ventilată adecvat pentru a asigura funcționarea eficientă.
8. Nu acoperiți senzorul de umiditate sau senzorul de mișcare.

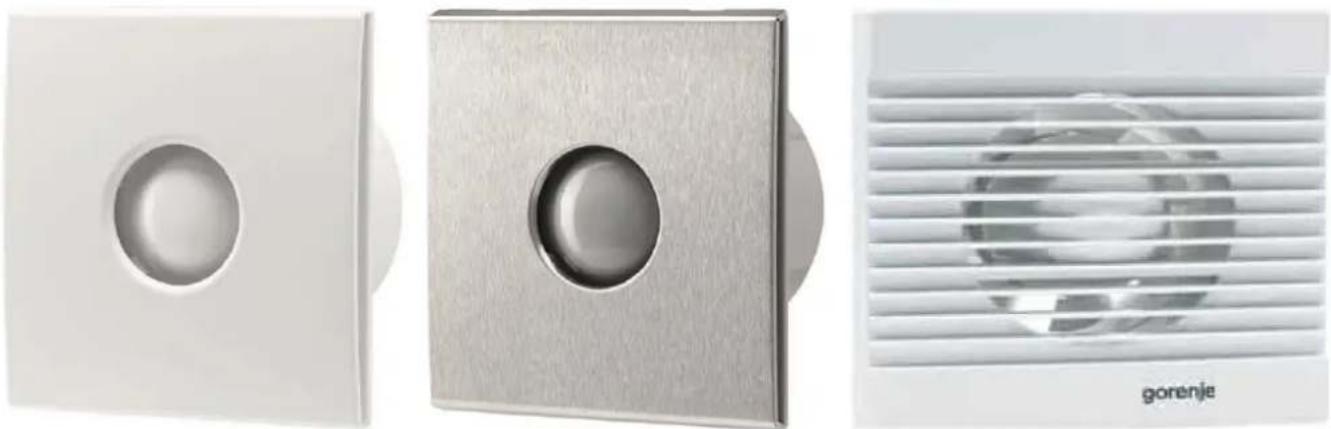

MODELE

- Modele standard

Acest model este pornit/oprit cu ajutorul unui comutator de alimentare.

Modele: V - 100, V - 200, V - 300, BVN ____ WS, BVX ____ SS, BVX ____ WS.

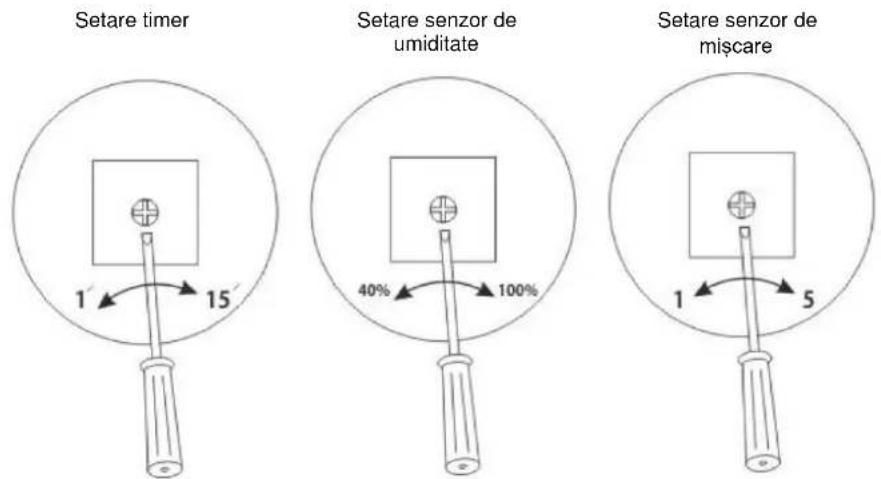

• Modelul cu timer (T - timer)

Acest model este echipat cu un temporizator care permite funcționarea ventilatorului după oprirea comutatorului. Timpul de întârziere implicită este de aproximativ 3 minute . Cronometrul poate fi setat de la 1 la 25 de minute.

Modele: BVX ____ WTS, BVX_STS.

• Model cu senzor de umiditate (H - umiditate)

Acest model este echipat cu un senzor de umiditate, care este activat atunci când umiditatea relativă din cameră depășește valoarea setată. Intervalul de reglare este între 40 % și 90 %. Acest model este, de asemenea, echipat cu un temporizator care permite amânarea opririi de la 1 la 25 de minute.

Modele : BVX ____ WHS, BVX SHS.

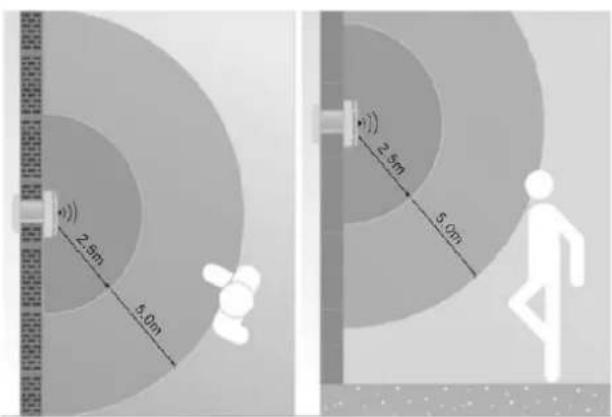

- Modul cu un senzor de mișcare pentru a porni ventilatorul

Modulul este echipat cu un senzor infraroșu care pornește ventilatorul în cazul detectării unei persoane în cameră. Sensibilitatea la detectarea unei persoane poate fi setată între 1 și 5 m. Acest modul este echipat cu un temporizator care permite amânarea opririi de la 1 la 25 de minute.

Model: BV MSS.

AMPLASARE ŞI MONTARE

1. Montați ventilatorul la o înălțime cât mai mare. Înălțimea minimă este de 2,3 m de la sol.
2. Montați ventilatorul vizavi de principala sursă de aer care trebuie să fie schimbată, la cel putin 30 mm de la marginea peretelui și a tavanului.
3. Montați ventilatorul cât mai aproape posibil de sursa de vapori sau miros, dar destul de departe, pentru a nu putea fi atins de o persoană aflată în duș sau baje.
4. Dacă ventilatorul este instalat într-o cameră cu încălzire pe gaz, radiator electric, etc, instalatorul trebuie să se asigure că există suficient aer de înlocuire pentru a preveni ventilatorul să aspire tot aerul înapoi prin capac (capacul poate fi livrat ca echipament suplimentar).
5. Respectati legislația natională în domeniul constructiilor.

AVERTISMENT: Înainte de instalare, sursa de alimentare trebuie să fie deconectată.

NOTĂ: Conexiunea electrică trebuie să fie realizată de către un electrician calificat.

MONTAREA PE PERETE

1. Înainte de conectarea la sursa de alimentare, asigurați-vă că tensiunea electrică corespunde valorii indicate pe plăcuta de identificare.
2. Asigurati-vă că nu există instalații de apă sau instalații electrice în perete, și apoi pregătiți o gaură de dimensiuni corespunzătoare. Canalul ar trebui să fie ușor înclinat spre peretele exterior, permitând astfel eventuala evacuare a apei de ploaie. Faceti o gaură și efectuati conexiunea.
3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe perete și marcați patru puncte pentru montare și pentru garnitura de etanșare. Realizați găurile cu un burghiu.
4. Conectați cablul ventilatorului cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toți polii.
5. Trageti cablul prin garnitura de etansare si fixati ventilatorul pe perete.
6. Puneti la loc capacul frontal și capacul exterior (capacul exterior nu este inclus).

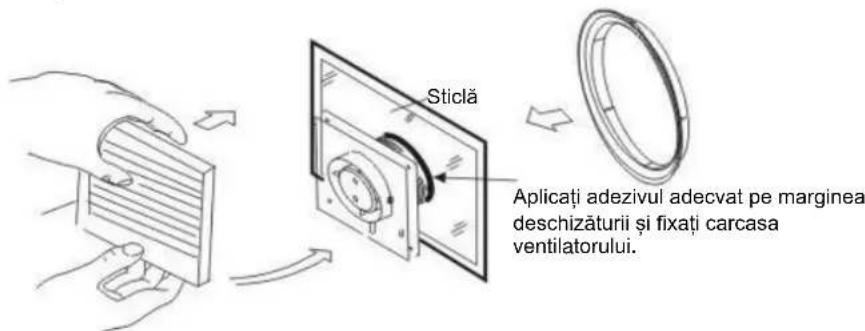

1. Înainte de conectarea la sursa de alimentare, asigurați-vă că tensiunea electrică corespunde cu valoarea indicată pe plăcuta de identificare.

2. Verificați să nu existe obstacole pe fereastră, precum ramele ferestrelor, balamalele. Să existe suficient spatiu pentru amplasare.

3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe geam, marcati și tăiati corespunzător.

4. Conectați cablul ventilatorului cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toti polii.

5. Trageti cablul prin garnitura de etansare si fixati ventilatorul pe perete.

6. Utilizați adezivul adecvat pentru fixarea carcasei ventilatorului pe suprafața de sticlă

7. Puneti la loc capacul frontal al ventilatorului.

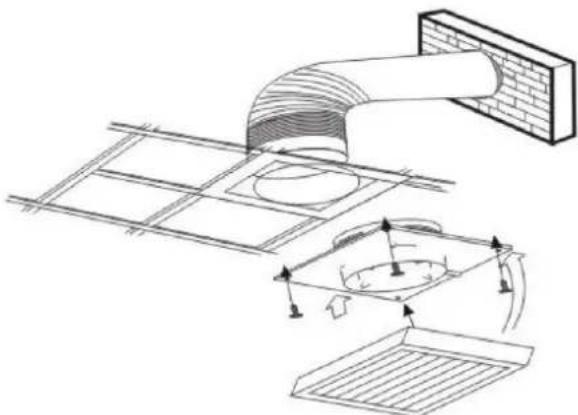

MONTAREA PE TAVAN

1. Înainte de conectarea la sursa de alimentare, asigurati-vă că tensiunea electrică corespunde cu valoarea indicată pe plăcuta de identificare.

2. Selectati locul potrivit pentru ventilator si tăiati corespunzător.

3. Scoateți capacul frontal al ventilatorului. Asezați ventilatorul pe tavan și marcați patru puncte pentru montare și pentru garnitura de etanșare. Realizați găurile cu un burghiu.

4. Conectați cablul la ventilator cu ajutorul unui comutator bipolar care să aibă un spatiu minim de 3 mm în toți polii.

5. Trageti cablul prin garnitura de etansare si fixati ventilatorul de tavan.

6. Puneti la loc capacul frontal.

7. Evacuarea ventilatorului trebuie să aibă aerisirea în afara clădiri prin conducte de ventilatie. Instalati capacul exterior (nu este furnizat).

1. Ventilatoarele au izolație dublă și nu necesită împământare.
2. Asigurați-vă că în ventilatoarele montate pe pereții despărțitori nu există gaze care se întorc în cameră de la aparate de încălzire sau orice alt tip de dispozitiv.
3. L - conectați cablul de fază

N - conectați cablul neutru

T - faceți conexiunea electrică pentru lumină și comutator (ventilator cu temporizator sau ventilator cu senzor de umiditate)

Scheme pentru cablare electrică

Cu lumină:

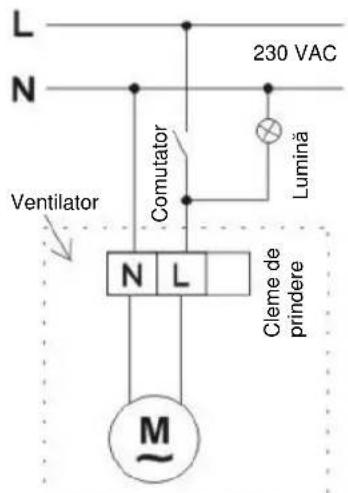

Schemă pentru cablare - modele standard

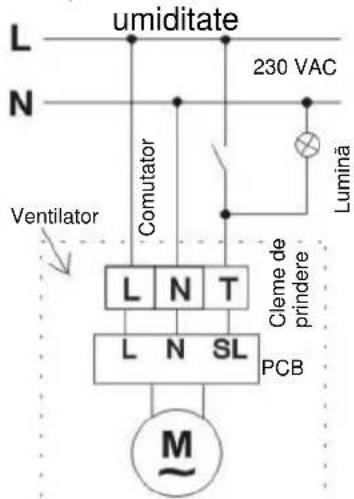

Schemă pentru cablare - modele cu temporizator/senzor de

Schemă pentru cablare cu senzor de mișcare

Fără lumină:

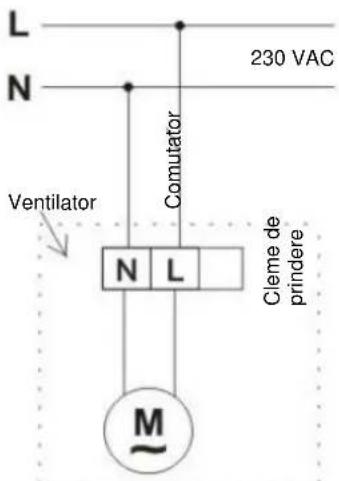

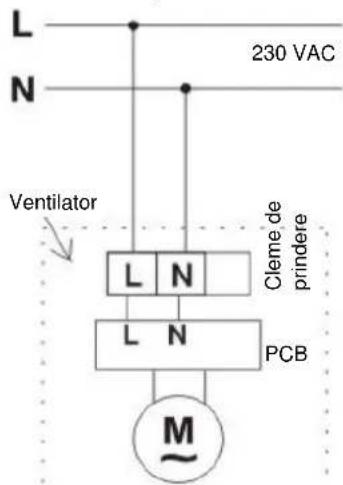

Schemă pentru cablare - modele standard

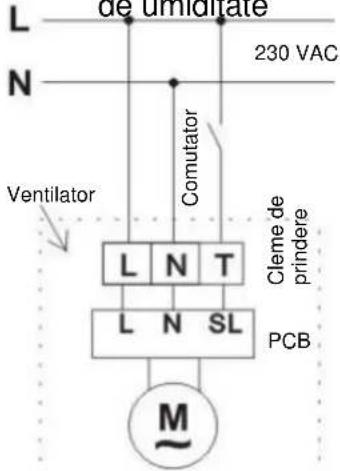

Schemă pentru cablare - modele cu temporizator/senzor de umiditate

ÎNTRETINERE

1. Înainte de curățare, opriți ventilatorul.
2. Nu folosiți benzină, benzen sau alte produse chimice.
3. Asigurați-vă că apa nu intră în contact cu componentele electrice, cum ar fi comutatorul sau motorul.
4. Nu scufundați lame sau alte piese din rășini sintetice, în apă la o temperatură mai mare de 60° C.
5. Nu expuneți ventilatorul la temperaturi ridicate și la lumina directă a soarelui.

CARACTERISTICI

MODEL	TENSIUNE ELECTICĂ (V/Hz)	VITEZĂ (rot./min.)	FLUX DE AER (m3/h)	PUTERE (W)	DIMENSIUNE (mm)
Flux de aer 100	220-240/50	2450	100	15	100
Flux de aer 200	220-240/50	2250	195	20	120
Flux de aer 300	220-240/50	1450	320	25	150
Diametru 100 Alb	220-240/50	2300	70	15	100
Diametru 100 Alb cu temporizator	220-240/50	2300	70	15	100
Diametru 120 Alb cu senzor de umiditate/timer	220-240/50	2100	120	20	120
Diametru 150 Oțel inoxidabil cu senzor de umiditate/temp orizator	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

* Senzor de mișcare optional pentru pornirea ventilatoarelor Gorenje.
