Тип продукту	Стельовий, настінний або віконний витяжний вентилятор
Модель	BVX150STS
Бренд	Gorenje
Колір / Матеріал	Передня панель з нержавіючої сталі
Номінальна напруга	220-240 В ~ 50 Гц
Номінальна потужність	25 Вт
Продуктивність повітрообміну	210 м³/год
Швидкість вентилятора	1600 об/хв
Діаметр	150 мм
Затримка таймера	Регульована від 1 до 25 хвилин (затримка вимкнення)
Варіанти монтажу	Стеля, стіна або віконне скло
Мінімальна висота монтажу	2,3 м від підлоги
Клас ізоляції	Клас II (подвійна ізоляція, заземлення не потрібне)
Ступінь захисту IP	Не вказано (підходить для внутрішнього використання)
Максимальна температура навколишнього середовища	40 °C
Тип керування	Через зовнішній двополюсний вимикач (не входить до комплекту)
Обслуговування	Чистити вологою ганчіркою; не використовувати розчинники
Функції безпеки	Подвійна ізоляція; автоматичне вимкнення при перегріві (якщо застосовно)
Комплект поставки	Монтажний комплект, кабельний сальник, інструкція з експлуатації
Гарантія	Стандартна гарантія виробника (уточнюйте місцеві умови)

Часті запитання - BVX150STS GORENJE

Як налаштувати затримку таймера на вентиляторі BVX150STS?

Затримка таймера регулюється за допомогою потенціометра на друкованій платі. Типове значення затримки – приблизно 3 хвилини. Щоб змінити її, зніміть передню панель і знайдіть тример на платі. Поверніть його за годинниковою стрілкою, щоб збільшити затримку (до 25 хвилин), або проти годинникової стрілки, щоб зменшити (до 1 хвилини). Перед регулюванням обов'язково відключіть живлення.

Чи можна встановити вентилятор на вікно?

Так, вентилятор можна встановити на скляне вікно. Використовуйте відповідний клей (не входить до комплекту), щоб закріпити корпус на склі. Переконайтеся, що вікно має відповідний отвір і вентилятор надійно закріплений. Дотримуйтесь інструкцій з монтажу на вікно в посібнику.

Чи потребує вентилятор заземлення?

Ні, вентилятор має подвійну ізоляцію (клас II) і не потребує заземлення. Підключайте лише фазу (L) і нейтраль (N). Для моделей з таймером також підключіть клему T до вимикача або освітлення.

Як чистити вентилятор?

Перед чищенням вимкніть вентилятор і відключіть живлення. Використовуйте вологу ганчірку з м'яким милом. Не використовуйте бензин, бензол або інші хімікати. Уникайте потрапляння води на електричні компоненти. Не занурюйте частини у воду вище 60°C.

Яка максимальна температура в приміщенні для безпечної роботи?

Максимально допустима температура в приміщенні становить 40°C. Не встановлюйте вентилятор у середовищах з температурою вище цього значення.

Чи можна використовувати вентилятор у ванній кімнаті?

Так, він підходить для ванних кімнат, але переконайтеся, що він встановлений на висоті не менше 2,3 м від підлоги та подалі від прямого потрапляння води. Вентилятор не призначений для вологих приміщень, тому уникайте встановлення безпосередньо над душем або ванною.

Для чого потрібен таймер?

Таймер підтримує роботу вентилятора протягом заданого часу після вимкнення вимикача. Це допомагає видалити залишкову вологу або запахи. Затримку можна регулювати від 1 до 25 хвилин.

Чи підходить вентилятор для використання з газовими приладами?

Якщо встановлено в приміщенні з газовим обігрівачем або відкритим димоходом, забезпечте достатній приплив повітря, щоб запобігти зворотній тязі. Вентилятор може вимагати зовнішнього ковпака (не входить до комплекту), щоб уникнути проблем із всмоктуванням. Проконсультуйтеся з кваліфікованим монтажником.

Чи постачається вентилятор з кабелем живлення?

Ні, вентилятор не має кабелю живлення. Його необхідно підключити до мережі через двополюсний вимикач з мінімальним зазором контактів 3 мм, використовуючи кабель перерізом не менше 1 мм². Монтаж повинен виконувати кваліфікований електрик.

Який рівень шуму вентилятора?

Рівень шуму не вказаний в інструкції. Однак при 1600 об/хв він, ймовірно, низький. Для точних значень зверніться до технічних характеристик на упаковці продукту або до служби підтримки Gorenje.

ПОСІБНИК КОРИСТУВАЧА BVX150STS GORENJE

ВЕНТИЛЯТОР – ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ ТА КОРИСТУВАННЯ

UA

Перш ніж почати користуватися приладом, уважно прочитайте інструкцію та збережіть її для подальшого використання.

ВЕНТИЛЯТОР

ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ ТА КОРИСТУВАННЯ

Прочитайте цю інструкцію

Вона містить чимало корисних порад щодо належного використання та обслуговування вентилятора. Відповідні запобіжні заходи з вашого боку можуть значно заощадити ваш час і кошти протягом усього періоду експлуатації вентилятора.

ЗАСТЕРЕЖЕННЯ ЩОДО БЕЗПЕКИ

1. Розпакуйте прилад і переконайтеся, що його не пошкоджено. Якщо у вас виникли сумніви, зверніться за консультацією до сервісного центру. Зберігайте упаковку в недоступному для людей із обмеженими психічними чи фізичними можливостями та дітей місці.

2. Прилад можна використовувати лише за призначенням, як зазначено в цій інструкції.

3. ВСТАНОВЛЕННЯ

Прилад можна встановлювати на стелю, стіну або вікно. Використовуйте кріпильне обладнання, що входить до комплекту вентилятора. Витяжний отвір має бути спрямований за межі приміщення або у вентиляційну систему будівлі. Встановлення вентилятора має здійснювати кваліфікований персонал.

1. ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ ЖИВЛЕННЯ

Двигун вентилятора має бути підключений до однофазного джерела живлення, як зазначено на паспортній табличці. З'єднувачі для вимикача знаходяться на корпусі вентилятора. Для забезпечення належного рівня захисту IP використовуйте відповідну арматуру для електричних кабелів. Вентилятор має бути надійно встановлений і під'єднаний до електричних кабелів із площею поперечного перерізу щонайменше 1 мм². Вентилятор не потребує заземлення, оскільки його оснащено подвійною ізоляцією (класу 2).

Прилад повинен підключати до системи живлення кваліфікований електрик.

Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

Прилад має бути підключений відповідно до місцевих стандартів. Не торкайтеся приладу вологими або мокрими руками!

Не торкайтеся приладу босоніж! Перш ніж здійснювати очищення або обслуговування, вимкніть живлення приладу за допомогою біполярного вимикача чи від'єднайте його від електромережі.

1. У разі виникнення неполадок або неправильного функціонування вимкніть прилад і не намагайтеся полагодити його самостійно. Якщо потрібен ремонт, зверніться до сервісного центру. Завжди використовуйте лише оригінальні запасні деталі.

2. Якщо ви не користуєтесь приладом, від'єднайте його від електромережі.

3. Максимально допустима температура повітря у приміщенні, де встановлено прилад, становить 40 °C.

4. Прилад не повинен використовуватися без нагляду дітьми, інвалідами або особами з обмеженими фізичними можливостями. Необхідно постійно стежити, щоб діти не гралися із приладом.

5. Не використовуйте прилад поблизу займистих матеріалів або їхніх парів (таких як бензин, спирт, інсектициди).

6. Вживайте заходів для запобігання притоку продуктів згорання до приміщення в разі наявності приладів із відкритою камерою згоряння.

7. Не змінюйте конструкцію приладу.

8. Не піддавайте прилад впливу атмосферних явищ(таких як дощ, сонячне проміння тощо).

9. Регулярно оглядайте прилад. У разі виявлення дефектів припиніть його використання.

10. У разі падіння або сильного удару прилад повинен перевірити кваліфікований фахівець.

11. Для належного функціонування приладу у приміщення, де встановлено вентилятор, має поступати достатня кількість повітря.

12. Не накривайте датчики вологості та руху.

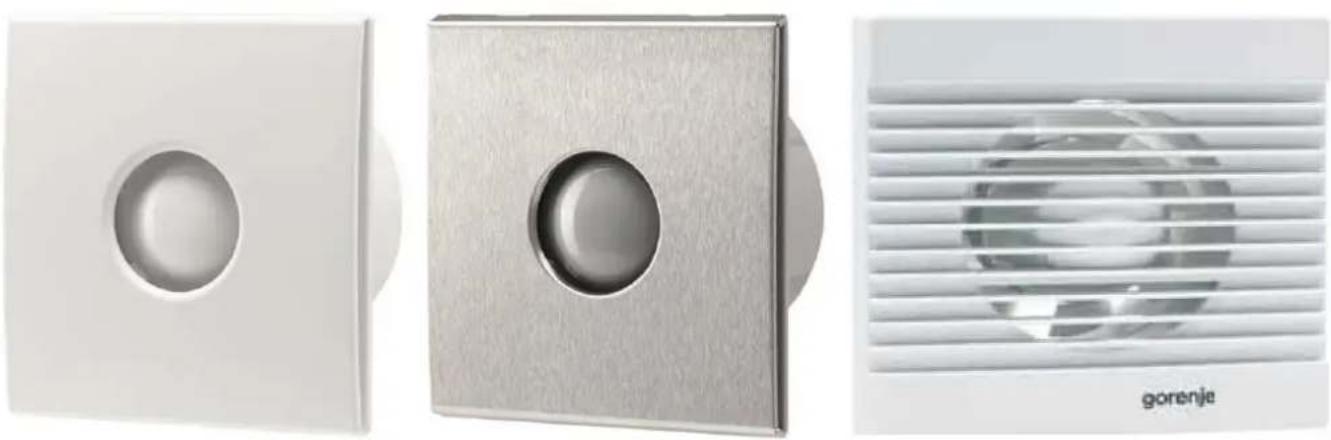

МОДЕЛИ

- Стандартні моделі

Ця модель вмикається/вимикається за допомогою вимикача живлення. Моделі: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS ...

• Модель із таймером (Т — таймер)

Ця модель вентилятора обладнана таймером , який дає змогу вентилятору працювати після його вимкнення за допомогою вимикача. Попередньо налаштований час затримки становить близько 3 хвилин. Таймер можна налаштовувати в діапазоні від 1 до 25 хвилин.

Моделі: BVX ____ WTS, BVX_STS.

• Модель із датчиком вологості (Н — вологість)

Ця модель обладнана датчиком вологості, який спрацьовує, коли відносна вологість у приміщенні перевищує задане значення. Діапазон налаштування становить від 40 % до 90 %. Ця модель також обладнана таймером, що забезпечує затримку вимикання живлення від 1 до 25 хвилин.

Моделі: BVX ____ WHS, BVX SHS.

• Модуль із датчиком руху, що вмикає вентилятор.

Модуль обладнано інфрачервоним датчиком, що вмикає вентилятор, якщо у приміщенні знаходиться людина. Відстань виявлення присутності людини можна налаштовувати від 1 до 5 м. Цей модуль обладнано таймером, що забезпечує затримку вимикання живлення від 1 до 25 хвилин.

Модель: BV MSS.

Налаштування таймера

Налаштування датчика вологості

Налаштування датчика руху

РОЗТАШУВАННЯ ТА ВСТАНОВЛЕННЯ

1. Установлюйте вентилятор якомога вище у приміщенні. Мінімальна висота має становити 2,3 м від підлоги.
2. Установлюйте вентилятор навпроти основного джерела повітря, яке потрібно виводити із приміщення, на відстані не менше 30 мм від краю стіни та стелі.
3. Встановлюйте вентилятор якомога ближче до джерела пару чи запаху, проте достатньо далеко, щоб людина, яка приймає душ чи ванну, не могла його випадково торкнутися.
4. У разі встановлення вентилятора у приміщенні з газовим опаленням або електричними опалювальними пристроями тощо установник має переконатися, що у приміщенні достатньо свіжого повітря, щоб запобігти всмоктуванню вентилятором повітря у зворотному напрямку через ковпак (вентилятор може додатково комплектуватися ковпаком).
5. Дотримуйтеся норм місцевого будівельного законодавства.

УВАГА! Перш ніж установлювати вентилятор, переконайтеся в тому, що його вимкнено з мережі живлення.

ПРИМІТКА. Підключення вентилятора до електромережі має виконувати кваліфікований електрик.

МОНТАЖ НА СТИНИ

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.
2. Переконайтеся в тому, що в потрібній вам ділянці стіни не прокладено труби системи водопостачання або кабелі електричної проводки, після чого зробіть отвір потрібного розміру. Канал має розташовуватися під невеликим нахилом до зовнішньої стіни, щоб уникнути потрапляння в нього дощової води. Зробіть отвір і зачекайте, поки уляжеться пил, першніж виконувати підключення.
3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на стіні та позначте в чотирьох місцях точки для його встановлення та кабельного введення. Просвердліть отвори.
4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.
5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до стіни.
6. Встановіть на місце передню кришку та зовнішній ковпак (зовнішній ковпак до складу комплекту не входить).

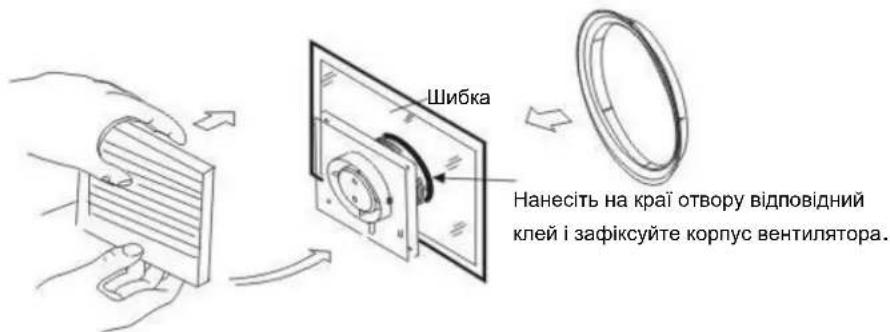

МОНТАЖ НА ШИБЦІ ВІКНА

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.

2. Переконайтесь у тому, що в місці встановлення на вікні немає перешкод, таких як віконні рами, з'єднання. Забезпечте достатньо місця для корпусу вентилятора.

3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на шибці, позначте та проріжте необхідні отвори.

4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до шибки.

6. Використовуйте відповідний клей для закріплення корпусу вентилятора на шибці.

7. Встановіть на місце передню кришку вентилятора

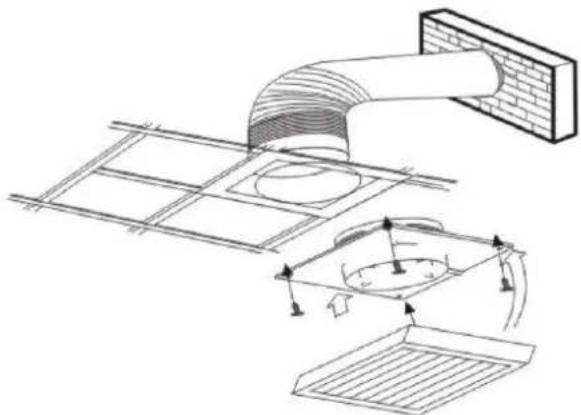

ВСТАНОВЛЕННЯ НА СТЕЛИ

1. Перш ніж підключити вентилятор до електромережі, переконайтесь у тому, що напруга відповідає величині, зазначеній на паспортній табличці.

2. Виберіть відповідне місце для вентилятора та виріжте отвір.

3. Зніміть передню кришку вентилятора. Розташуйте вентилятор на стелі та позначте в чотирьох місцях точки для його встановлення, а також місце кабельного введення. Просвердліть отвори.

4. Під'єднайте кабель до вентилятора за допомогою біполярного вимикача із зазором щонайменше 3 мм на кожному полюсі.

5. Протягніть кабель через отвір кабельного введення та прикріпіть вентилятор до стелі.

6. Встановіть на місце передню кришку

7. Вихідне повітря з вентилятора має бути спрямоване за межі будівлі через систему вентиляційних труб. Встановіть зовнішній ковпак (до складу комплекту не входить).

ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ ЖИВЛЕННЯ

1. Вентилятори оснащені подвійною ізоляцією та не потребують заземпення

2. У разі встановлення вентилятора на перегородці переконайтесь у тому, що у приміщення не надходять гази від опалювальних або будь-яких інших пристроїв.

3. L — під'єднання фазного проводу

N — під'єднання нейтрального проводу

Т — під'єднання напруги для світла або вимикача

(вентилятор із таймером або вентилятор із датчиком вологості)

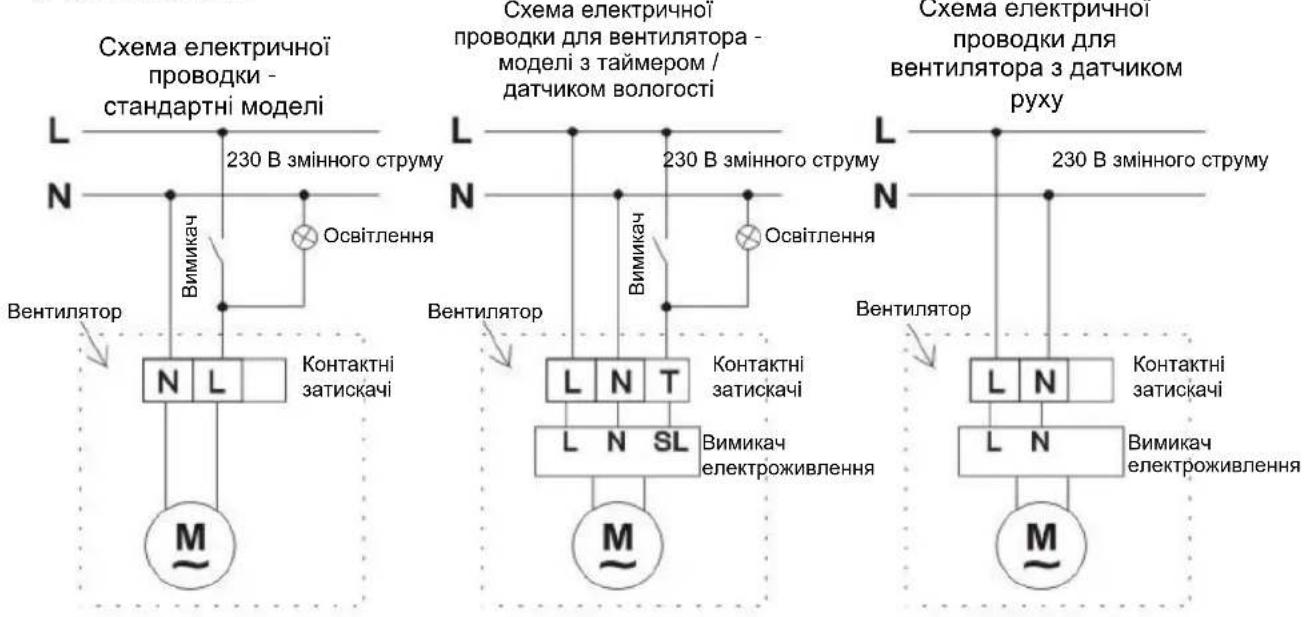

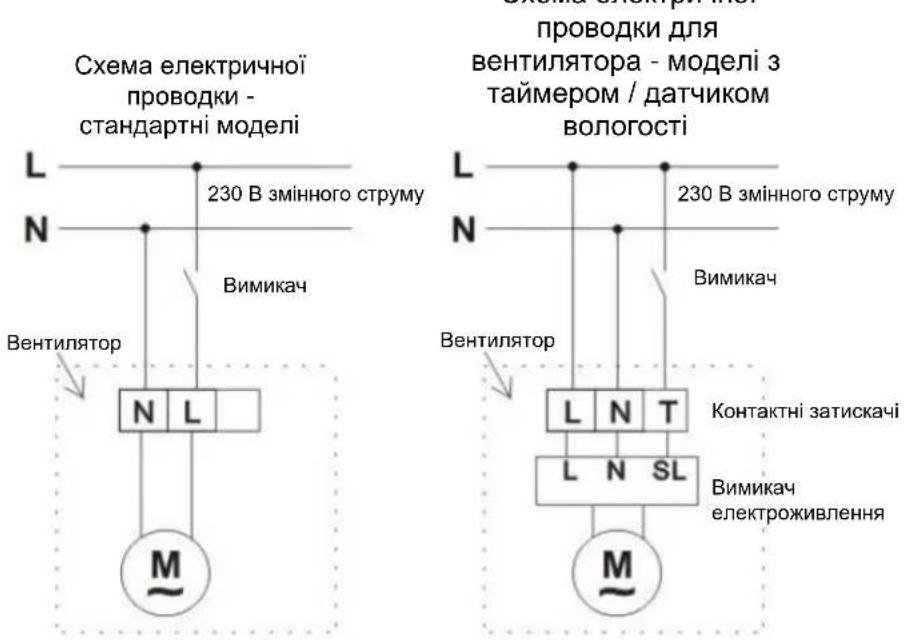

Схеми електричної проводки

3 освітленням:

Без освітлення:

ОБСЛУГОВУВАННЯ

1. Вимикайте вентилятор перед чищенням.
2. Не використовуйте при цьому бензин, бензол або інші хімікати.
3. Запобігайте контакту води з електричними вузлами вентилятора, такими як вимикач і двигун.
4. Не занурюйте лопаті або інші деталі вентилятора, виготовлені із синтетичних смол, у воду з температурою понад 60 °C.
5. Тримайте вентилятор поза межами впливу високих температур і прямого сонячного проміння.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	НАПРУГА (В/Гц)	ШВИДКІСТЬ (оберт./хв.)	ПОВІТРЯНИЙ ПОТИК (м3/год.)	ПОТУЖНІСТЬ (Вт)	РОЗМИР (мм)
Повітряний потік 100	220-240/50	2450	100	15	100
Повітряний потік 200	220-240/50	2250	195	20	120
Повітряний потік 300	220-240/50	1450	320	25	150
Діаметр 100 Білий	220-240/50	2300	70	15	100
Діаметр 100 Білий із таймером	220-240/50	2300	70	15	100
Діаметр 120 Білий із датчиком вологості / таймером	220-240/50	2100	120	20	120
Діаметр 150 Виготовлений з іржостійкої сталі з датчиком вологості / таймером	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Додатковий датчик руху для встановлення на вентиляторах Gorenje

Русский

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS
