BVX150STS - Бытовой вентилятор GORENJE - Бесплатное руководство пользователя

Тип продукта	Потолочный, настенный или оконный вытяжной вентилятор
Модель	BVX150STS
Бренд	Gorenje
Цвет / Материал	Передняя панель из нержавеющей стали
Номинальное напряжение	220-240 V ~ 50 Hz
Номинальная мощность	25 W
Производительность воздуха	210 m³/h
Скорость вентилятора	1600 об/мин
Диаметр	150 mm
Задержка таймера	Регулируемая от 1 до 25 минут (задержка выключения)
Варианты монтажа	Потолок, стена или оконное стекло
Минимальная высота установки	2,3 м от пола
Класс изоляции	Класс II (двойная изоляция, заземление не требуется)
Степень защиты IP	Не указана (подходит для использования внутри помещений)
Максимальная температура окружающей среды	40 °C
Тип управления	Через внешний двухполюсный выключатель (не входит в комплект)
Обслуживание	Чистить влажной тканью; не использовать растворители
Функции безопасности	Двойная изоляция; автоматическое отключение при перегреве (если применимо)
Включенные аксессуары	Монтажный комплект, кабельный ввод, инструкция по эксплуатации
Гарантия	Стандартная гарантия производителя (проверьте местные условия)

Часто задаваемые вопросы - BVX150STS GORENJE

Как отрегулировать задержку таймера на вентиляторе BVX150STS?

Задержка таймера регулируется с помощью потенциометра на печатной плате. Задержка по умолчанию составляет примерно 3 минуты. Чтобы изменить ее, снимите переднюю крышку и найдите подстроечный резистор на плате. Поворачивайте его по часовой стрелке для увеличения задержки (до 25 минут) или против часовой стрелки для уменьшения (до 1 минуты). Перед регулировкой всегда отключайте питание.

Можно ли установить вентилятор на окно?

Да, вентилятор можно установить на стеклянное окно. Используйте подходящий клей (не входит в комплект) для крепления корпуса к стеклу. Убедитесь, что окно имеет подходящее отверстие и что вентилятор надежно закреплен. Следуйте инструкциям по монтажу на окно в руководстве.

Требуется ли заземление для вентилятора?

Нет, вентилятор имеет двойную изоляцию (Класс II) и не требует провода заземления. Подключайте только фазный (L) и нейтральный (N) провода. Для моделей с таймером также подключите клемму T к выключателю или освещению.

Как чистить вентилятор?

Перед чисткой выключите вентилятор и отключите питание. Используйте влажную ткань с мягким мылом. Не используйте бензин, бензол или другие химикаты. Избегайте попадания воды на электрические компоненты. Не погружайте детали в воду выше 60°C.

Какова максимальная температура помещения для безопасной работы?

Максимально допустимая температура помещения составляет 40°C. Не устанавливайте вентилятор в условиях, превышающих эту температуру.

Можно ли использовать вентилятор в ванной?

Да, он подходит для ванных комнат, но убедитесь, что он установлен на высоте не менее 2,3 м от пола и вдали от прямого попадания воды. Вентилятор не рассчитан на влажные помещения, поэтому избегайте установки непосредственно над душем или ванной.

Что делает таймер?

Таймер поддерживает работу вентилятора в течение заданного времени после выключения выключателя. Это помогает удалить остаточную влагу или запахи. Задержка может быть отрегулирована от 1 до 25 минут.

Подходит ли вентилятор для использования с газовыми приборами?

Если установлен в помещении с газовым обогревателем или открытым дымоходом, обеспечьте достаточный приток воздуха для предотвращения обратной тяги. Вентилятор может потребовать внешней заглушки (не входит в комплект) для предотвращения проблем с всасыванием. Проконсультируйтесь с квалифицированным установщиком.

Вентилятор поставляется с сетевым шнуром?

Нет, вентилятор не включает сетевой шнур. Он должен быть подключен к сети через двухполюсный выключатель с зазором контактов не менее 3 мм, используя кабель с минимальным сечением 1 мм². Установку должен выполнять квалифицированный электрик.

Каков уровень шума вентилятора?

Уровень шума не указан в руководстве. Однако при 1600 об/мин ожидается, что он будет низким. Для точных значений обратитесь к техническим характеристикам на упаковке продукта или свяжитесь со службой поддержки Gorenje.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BVX150STS GORENJE

ВЕНТИЛЯТОР – ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

RUS

VENTILATOR – INSTRUCTIUNI DE FOLOSIRE ŞI INSTALARE

RO

VENTILÁTOR – NÁVOD PRE MONTÁŽ A POUŽITIE

SK

ВЕНТИЛАТОР – ИНСТРУКЦИИ ЗА МОНТАЖ И УПОТРЕБА

BG

Slovenščina

BVN ____ WS, BVX ____ WS, BVX ____ SS, BVX ____ WTS, BVX ____ STS, BVX ____ WHS, BVX ____ SHS, BV MSS

Pred prvo uporabo klimatske naprave natančno preberite ta navodila ter jih shranite za nadaljnjo uporabo.

VENTILATOR

NAVODILA ZA MONTAŽO IN UPORABO

Прежде чем пользоваться устройством, внимательно прочитайте инструкцию и сохраните ее для дальнейшего использования.

ВЕНТИЛЯТОР

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

Прочитайте эту инструкцию

В ней содержится много полезных советов относительно надлежащего использования и обслуживания вентилятора. Соответствующие предупредительные меры с вашей стороны могут значительно сэкономить ваше время и средства в течение всего периода эксплуатации вентилятора.

ПРЕДОСТЕРЕЖЕНИЯ ОТНОСИТЕЛЬНО БЕЗОПАСНОСНОГО ИСПОЛЬЗОВАНИЯ

1. Распакуйте прибор и убедитесь, что он не поврежден. Если у вас возникли сомнения, обратитесь за консультацией в сервисный центр.

Храните упаковку в недоступном для детей и физически ограниченных людей месте.

1. Прибор можно использовать только по назначению, как указано в этой инструкции.

2. УСТАНОВКА

Прибор можно устанавливать на потолок, стену или окно. Используйте крепежное оборудование, входящее в комплект вентилятора. Вытяжное отверстие должно быть направлено за пределы помещения или в вентиляционную систему здания.

Установку вентилятора должен выполнять квалифицированный специалист.

1. ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ

Двигатель вентилятора должен быть подключен к однофазному источнику питания, как указано в паспортной табличке. Соединители для выключателя находятся на корпусе вентилятора. Для обеспечения надлежащего уровня защиты IP используйте соответствующую арматуру для электрических кабелей. Вентилятор должен быть надежно установлен и соединен с электрическими кабелями с площадью поперечного сечения не менее 1 мм². Вентилятор не требует заземления, так как он оснащен двойной изоляцией (класса 2).

Прибор должен подключать к сети питания квалифицированный электрик.

Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

Прибор необходимо подключать в соответствии с местными стандартами.

Не дотрагивайтесь до прибора влажными или мокрыми руками!

Не дотрагивайтесь до прибора, если вы без обуви! Прежде чем производить очистку или обслуживание, выключите питание прибора при помощи биполярного выключателя или отключите его от электросети.

1. В случае возникновения неисправностей или ненадлежащего функционирования выключите прибор и не пытайтесь отремонтировать его самостоятельно. Если необходим ремонт, обратитесь в сервисный центр. Всегда используйте только оригинальные запасные детали

2. Если вы не пользуетесь прибором, отключите его от электросети.

3. Максимально допустимая температура воздуха в комнате, где установлен прибор, составляет 40 °C.

4. Прибор не должен использоваться детьми, инвалидами или лицами с ограниченными физическими возможностями без присмотра.

Дети нуждаются в постоянном присмотре, чтобы быть уверенными, что они не играют с прибором.

1. Не используйте прибор вблизи от легковоспламеняющихся материалов или их испарений (таких, как бензин, спирт, инсектициды).

2. Примите меры для предотвращения притока продуктов сгорания в комнату в случае наличия приборов с открытой камерой сгорания.

3. Не изменяйте конструкцию прибора.

4. Не подвергайте прибор воздействию неблагоприятных погодных условий (таких, как дождь, солнце и т. п.).

5. Регулярно осматривайте прибор. При выявлении дефектов прекратите его использование.

6. В случае падения или сильного удара прибор должен проверить квалифицированный специалист.

7. В помещение, где установлен вентилятор, должно поступать достаточное количество воздуха для надлежащего функционирования прибора. Не закрывайте датчики влажности и движения.

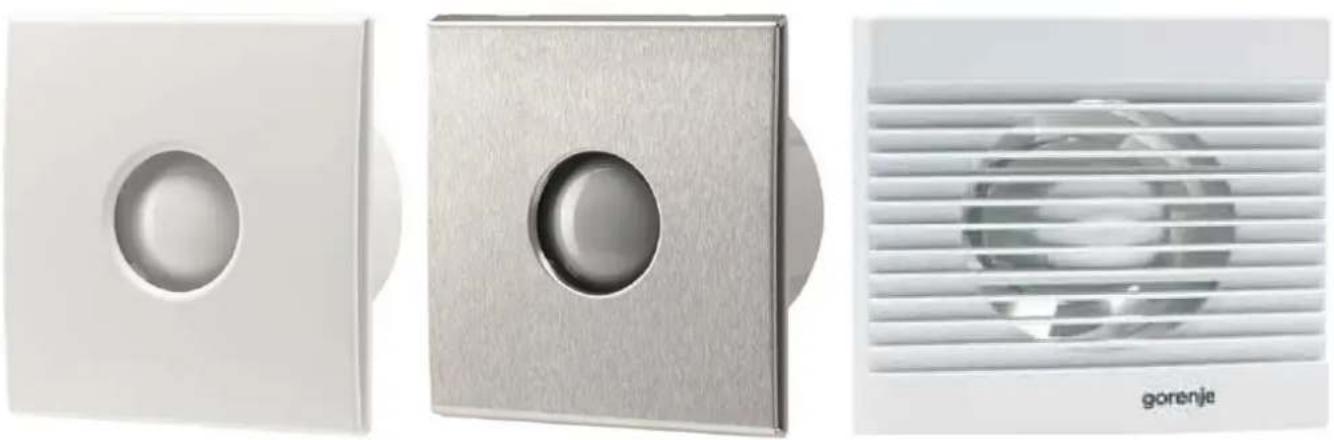

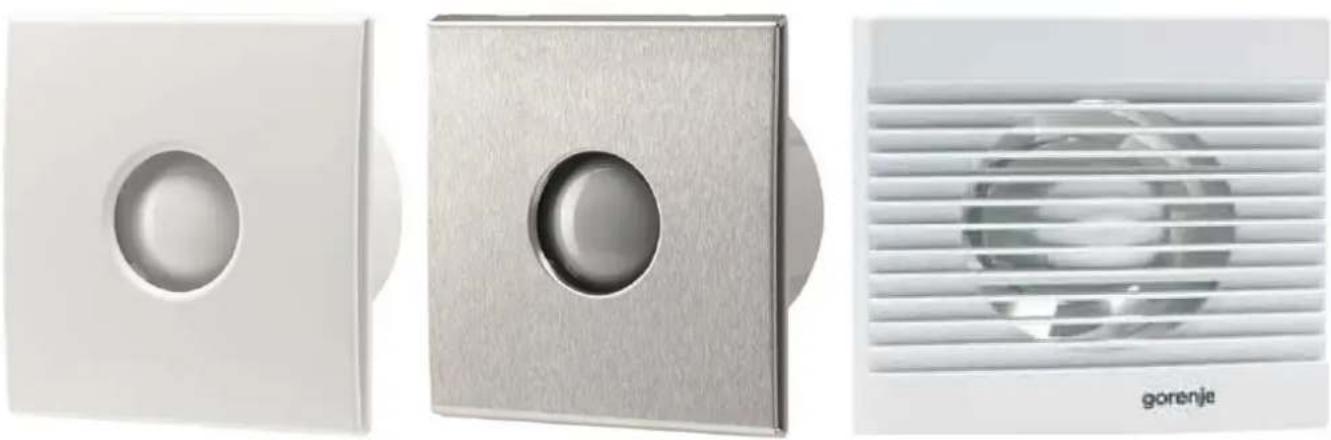

МОДЕЛИ

- Стандартные модели

Эта модель включается и выключается при помощи выключателя питания. Модели: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS ...

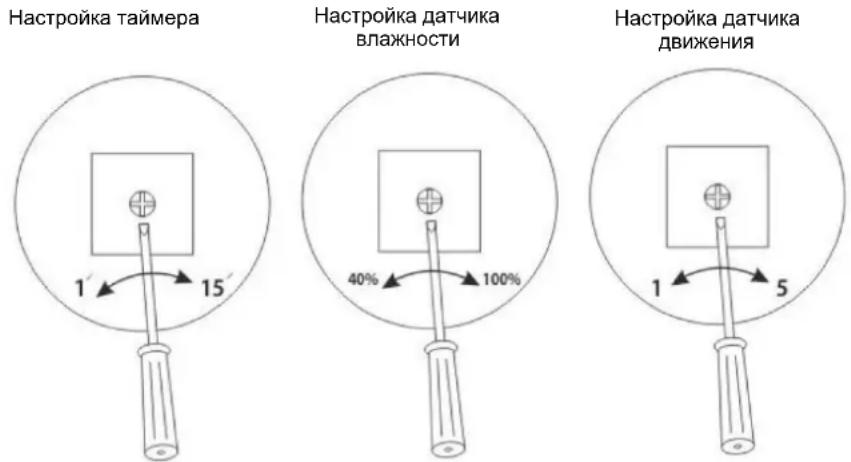

• Модель с таймером (T — таймер)

Эта модель вентилятора оборудована таймером, благодаря которому вентилятор может продолжать работать после его выключения при помощи выключателя. Предварительно настроенное время задержки выключения составляет около 3 минут. Таймер можно настроить в диапазоне от 1 до 25 минут.

Модели: BVX ____ WTS, BVX_STS.

• Модель с датчиком влажности (Н — влажность)

Эта модель оборудована датчиком влажности, который срабатывает, когда относительная влажность в комнате превышает заданное значение. Диапазон настройки составляет от 40 до 90 %. Эта модель также оборудована таймером, который обеспечивает задержку выключения питания в диапазоне от 1 до 25 минут.

Модели: BVX ____ WHS, BVX_SHS.

- Модуль с датчиком движения, включающий вентилятор

Модуль оборудован инфракрасным датчиком, который включает вентилятор, если в комнате находится человек. Расстояние выявления присутствия человека можно настраивать в диапазоне от 1 до 5 м. Этот модуль оборудован таймером, который обеспечивает задержку выключения питания в диапазоне от 1 до 25 минут.

Модель: BV MSS.

РАЗМЕЩЕНИЕ И УСТАНОВКА

1. Устанавливайте вентилятор как можно выше в комнате. Минимальная высота должна составлять 2,3 м от пола.
2. Устанавливайте вентилятор напротив основного источника воздуха, который необходимо выводить из комнаты, на расстоянии не менее 30 мм от края стены и потолка.
3. Устанавливайте вентилятор как можно ближе к источнику испарения или запаха, однако достаточно далеко, чтобы человек, принимающий душ или ванну, не мог до него случайно дотронуться.
4. При установке вентилятора в помещении с газовым отоплением, электрическими отопительными приборами и т. п. установщик должен убедиться, что в комнате достаточно компенсационного воздуха, чтобы предотвратить всасывание вентилятором воздуха в обратном направлении через колпак (вентилятор может дополнительно комплектоваться колпаком).
5. Соблюдайте нормы местного строительного законодательства.

ВНИМАНИЕ! Прежде чем устанавливать вентилятор, убедитесь в том, что он выключен из сети питания.

ПРИМЕЧАНИЕ. Подключение вентилятора к электросети должен выполнять квалифицированный электрик.

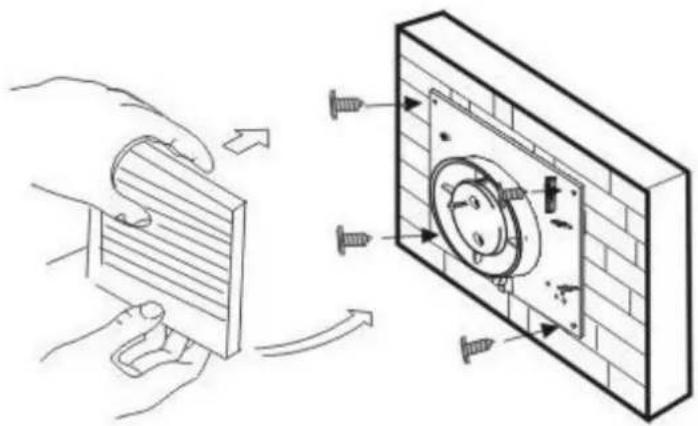

УСТАНОВКА НА СТЕНЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжения сети соответствует величине, указанной на паспортной табличке вентилятора.
2. Убедитесь в том, что в нужном участке стены не проложены трубы системы водоснабжения или кабели электропроводки, а затем сделайте отверстие необходимого размера. Канал должен быть расположен под небольшим наклоном к внешней стене, чтобы избежать попадания в него дождевой воды. Сделайте отверстие и подождите, пока уляжется пыль, прежде чем выполнять подключение.
3. Снимите переднюю крышку вентилятора. Разместите вентилятор на стене и обозначьте в четырех местах точки для его установки и кабельного ввода. Просверлите отверстия.
4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.
5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на стене.
6. Установите на место переднюю крышку и внешний колпак (внешний колпак в состав комплекта не входит).

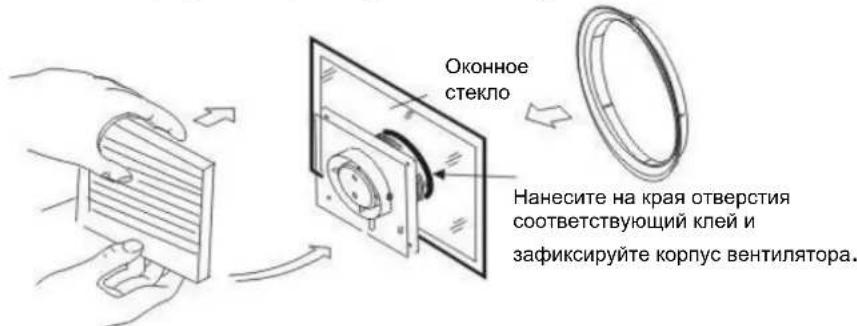

УСТАНОВКА НА ОКОННОМ СТЕКЛЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжение сети соответствует величине, указанной на паспортной табличке вентилятора.

2. Убедитесь в том, что в месте установки на окне нет препятствий, таких как оконные рамы, соединения. Отведите достаточно места для корпуса вентилятора.

3. Снимите переднюю крышку вентилятора. Разместите вентилятор на оконном стекле, обозначьте и прорежьте необходимые отверстия.

4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на стене.

6. Используйте соответствующий клей для фиксации корпуса вентилятора на оконном стекле.

7. Установите на место переднюю крышку вентилятора

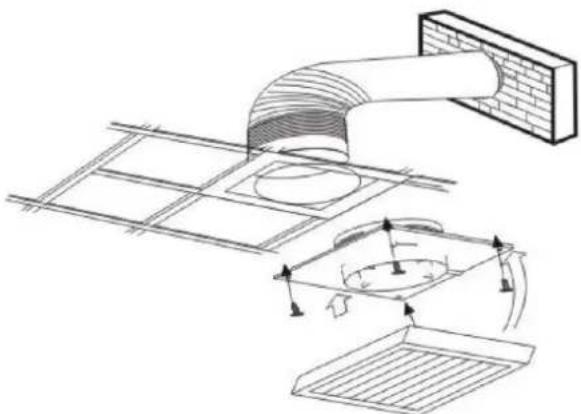

УСТАНОВКА НА ПОТОЛКЕ

1. Прежде чем подключить вентилятор к электросети, убедитесь в том, что напряжение сети соответствует величине, указанной на паспортной табличке вентилятора.

2. Выберите соответствующее место для вентилятора и вырежьте отверстие.

3. Снимите переднюю крышку вентилятора. Разместите вентилятор на потолке и обозначьте в четырех местах точки для его установки и место кабельного ввода. Просверлите отверстия.

4. Подсоедините кабель к вентилятору при помощи биполярного выключателя с зазором не менее 3 мм на каждом полюсе.

5. Протяните кабель через отверстие кабельного ввода и зафиксируйте вентилятор на потолке.

6. Установите на место переднюю крышку

7. Вытяжное отверстие должно быть направлено за пределы здания через систему вентиляционных труб. Установите внешний колпак (в состав комплекта не входит).

ПОДКЛЮЧЕНИЕ К СЕТИ ПИТАНИЯ

1. Вентиляторы оснащены двойной изоляцией и не требуют заземления.

2. При установке вентилятора на перегородках убедитесь в том, что в помещение не поступают газы от отопительных или любых других приборов.

3. L — подсоединение фазного провода

N — подсоединение нейтрального провода

Т — подсоединение напряжения для освещения или для выключателя (вентилятор с таймером или вентилятор с датчиком влажности)

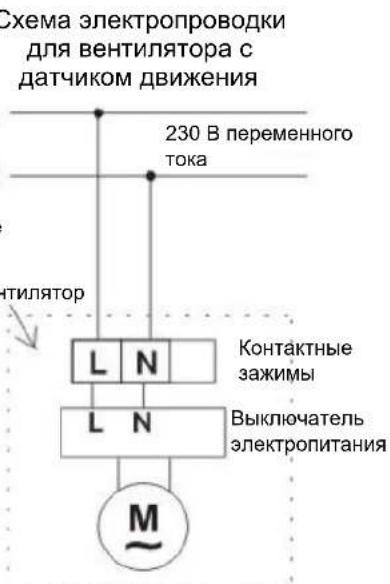

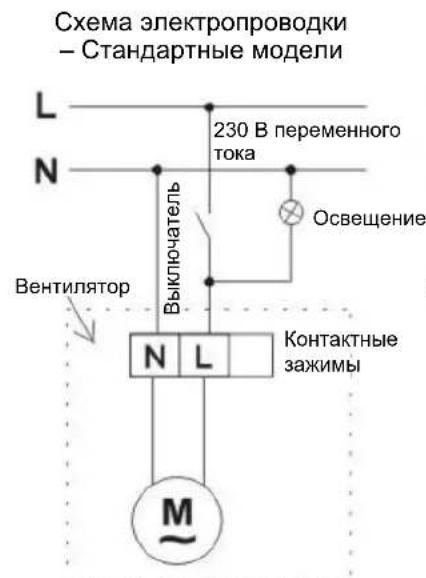

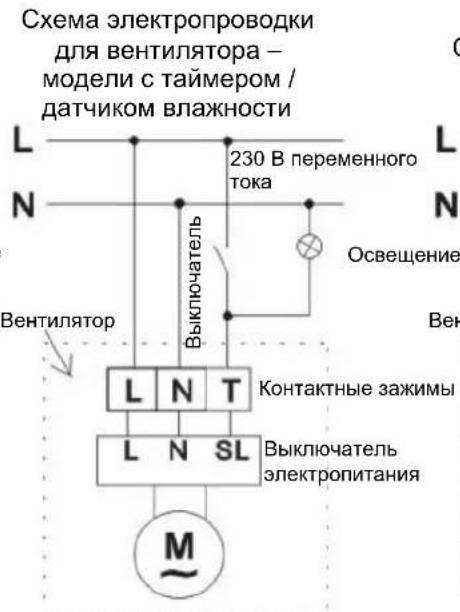

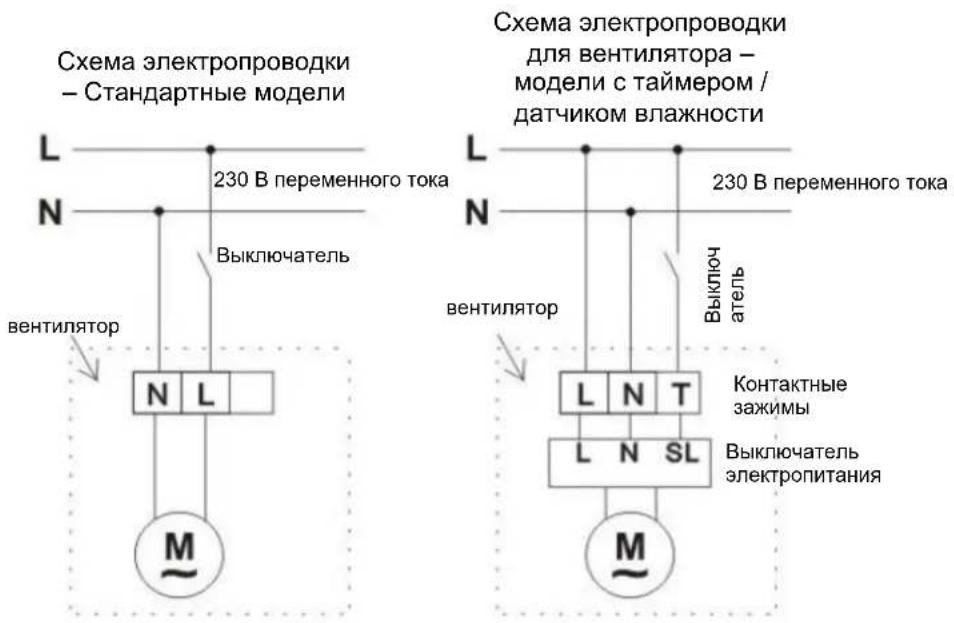

Схемы электропроводки

С освещением:

Без освещения:

ОБСЛУЖИВАНИЕ

1. Прежде чем чистить вентилятор, выключите его.
2. Не используйте для чистки бензин, бензол или другие химические вещества.
3. Избегайте контакта воды с электрическими узлами вентилятора, такими как выключатель и двигатель.
4. Не погружайте лопасти или другие детали вентилятора, изготовленные из синтетических смол, в воду, температура которой превышает 60 °C.
5. Не подвергайте вентилятор воздействию высоких температур и прямых солнечных лучей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	НАПРЯЖЕНИЕ (В/Гц)	СКОРОСТЬ (об./мин.)	РАСХОД ВОЗДУХА (м3/час)	МОЩНО СТЬ (Вт)	РАЗМЕР (мм)
Расход воздуха 100	220-240/50	2450	100	15	100
Расход воздуха 200	220-240/50	2250	195	20	120
Расход воздуха 300	220-240/50	1450	320	25	150
Диаметр 100 Белый	220-240/50	2300	70	15	100
Диаметр 100 Белый с таймером	220-240/50	2300	70	15	100
Диаметр 120 Белый с датчиком влажности / таймером	220-240/50	2100	120	20	120
Диаметр 150 Из нержавеющее й стали с датчиком влажности / таймером	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Дополнительный датчик движения для установки на вентиляторах Gorenje
