Тип продукт	Домашен вентилатор с таймер
Модел	BVX120WTS
Марка	Gorenje
Напрежение	220-240 V / 50 Hz
Скорост	2100 об./мин.
Въздушен поток	120 m³/h
Консумация на енергия	20 W
Диаметър	120 mm
Тегло (приблизително)	1.5 kg
Опции за монтаж	Стена, таван или прозорец
Закъснение на таймера	Регулируемо от 1 до 25 минути
Клас на изолация	Клас II (двойна изолация, без заземителен проводник)
IP защита	Използвайте подходящи фитинги за електрически кабели
Максимална стайна температура	40°C
Минимална височина на монтаж	2.3 m от пода
Управление	Превключвател на захранващото напрежение (биполярен ключ с 3 mm контактен отвор)
Поддръжка	Изключете захранването преди почистване; не използвайте химикали и не потапяйте във вода
Предпазни функции	Защита от прегряване, двойна изолация, не работете боси
Включени аксесоари	Монтажно оборудване, кабелна муфа (външната капачка не е включена)
Употреба	Домашна вентилация в бани, кухни и др.

Често задавани въпроси - BVX120WTS GORENJE

Как да инсталирам вентилатора BVX120WTS на стена?

Първо, изключете захранването. Направете отвор с подходящ размер, леко наклонен навън. Отстранете предния капак, поставете вентилатора на стената, маркирайте точките за монтаж и кабелната муфа, пробийте дупки. Свържете кабела чрез биполярен ключ (минимален контактен отвор 3 mm). Издърпайте кабела през муфата, фиксирайте вентилатора, поставете отново предния капак и външната капачка (не е включена).

Може ли вентилаторът да бъде инсталиран на прозорец?

Да, за монтаж на стъклен прозорец, уверете се, че няма препятствия. Отстранете предния капак, поставете вентилатора върху стъклото, маркирайте и изрежете отвор. Свържете кабела чрез биполярен ключ, издърпайте през кабелната муфа, закрепете вентилатора към стената с подходящо лепило, след което поставете отново предния капак.

Каква е функцията на таймера и как да я настроя?

Таймерът позволява на вентилатора да продължи да работи след изключване на превключвателя. Закъснението по подразбиране е около 3 минути, регулируемо от 1 до 25 минути. Настройката се извършва чрез вътрешни настройки (вижте ръководството за конкретни инструкции).

Изисква ли се заземяване за този вентилатор?

Не, BVX120WTS има двойна изолация (Клас II) и не изисква заземителен проводник. Уверете се, че връзката е направена чрез биполярен ключ с 3 mm отвор.

Как да почистя вентилатора?

Изключете и извадете щепсела от контакта. Не използвайте бензин, бензол или други химикали. Избягвайте контакт на вода с електрическите компоненти. Не потапяйте синтетични части във вода над 60°C. Използвайте влажна кърпа за почистване.

Каква е максималната стайна температура за безопасна работа?

Максималната разрешена стайна температура е 40°C. Не работете с вентилатора при по-високи температури, за да избегнете повреди.

Може ли вентилаторът да се използва в баня?

Да, подходящ е за бани. Монтирайте го далеч от преки водоизточници и поне 2.3 m над пода. Осигурете подходяща вентилация и спазване на националните строителни норми.

Какво означава клема 'T' на вентилатора?

Клема 'T' е за свързване на напрежението за лампа или превключвател (използва се за модели с таймер или сензор за влажност). Вижте електрическата схема за правилно свързване.

Как да настроя времето на закъснение на таймера?

Настройката на таймера обикновено се извършва чрез потенциометър на контролната платка вътре във вентилатора. Достъпете го, като отстраните предния капак. Завъртете потенциометъра, за да зададете желаното закъснение между 1 и 25 минути. Консултирайте се с ръководството за точното местоположение.

Какво да направя, ако вентилаторът не стартира?

Проверете захранването и дали биполярният ключ е включен. Уверете се, че напрежението съвпада с табелката. Ако все още не работи, изключете захранването и се свържете с квалифициран електротехник. Не пипайте вътрешните компоненти.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BVX120WTS GORENJE

Преди за използвате уреда за първи път, прочетете внимателно инструкциите за употреба и ги съхранете за бъдещо ползване.

ВЕНТИЛАТОР

Прочетете тези инструкции

Те съдържат много полезни съвети за правилната употреба и поддръжка на вентилатора.

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

1. Отстранете опаковката и и се уверете, че устройството не е повредено. Ако се съмнявате, консултирайте се със сервизния център.
   Пазете опаковката далеч от досега на деца и лица с увреждания.
2. Устройството може да бъде използвано само за приложения, описани в инструкциите.

3. МОНТАЖ
   Устройството може да бъде монтирано на тавана, на стената или на прозореца. Използвайте приложеното оборудване за монтаж. Отходният въздух от вентилатора трябва да излиза извън помещението или да влиза във вентилационната система на сградата.
   Монтажът трябва да се извърши от квалифициран специалист.

4. ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ

Моторът на вентилатора трябва да се свърже към еднофазен източник на захранване както е указано на табелката с производствени данни. Конекторите за прекъсвача са разположени върху корпуса на вентилатора. За да осигурите адекватна IP защита, използвайте подходящи приспособления за електрическите кабели. Вентилаторът трябва да бъде надеждно монтиран и свързан с електрически кабели с минимално напречно сечение от 1 mm².

Вентилаторът не е необходимо да бъде заземяван, тъй като е специфициран като устройство с двойна изолация (клас 2).

Устройството трябва да бъде свързано към електрическото захранване от квалифициран електротехник.

Свържете кабела към вентилатора чрез биполярен прекъсвач, който трябва да има минимално разстояние от 3 mm на всеки полюс.

Устройството трябва да бъде свързано в съответствие с местните стандарти.

Не докосвайте устройството с влажни или мокри ръце!

Не докосвайте устройството, ако краката ви са боси! Преди почистване или поддръжка, изключете електрическото захранване с помощта на биполярния прекъсвач или го изключете от електрическата мрежа.

1. В случай на неизправност или повреда, изключете устройството и не се опитвайте да го поправите сами. Ако е необходим ремонт, свържете се със сервизния център. Винаги настоящайте за оригинални резервни части.

2. Когато устройството не се използва, изключете го от електрическото захранване.

3. Максималната допустима температура за помещението, в което устройството е монтирано, е 40°C.

4. Устройството не трябва да бъде използвано без надзор от деца, лица с увреждания или с намалени способности.

Децата трябва винаги да бъдат наглеждани, за да сте сигурни, че не си играят с устройството.

1. Не използвайте устройството близо до запалими материали или до техните изпарения (бензин, алкохол, инсектициди).

2. Предотвратете притока на димни газове в помещението, в случай че има инсталирани устройства с открити горивни камери.

3. Не модифицирайте устройството.

4. Не излагайте устройството на климатични въздействия (дъжд, слънце и др.) .

5. Проверявайте устройството редовно. В случай на установени дефекти, спрете ползването му.

6. В случай на падане или силен удар, устройството трябва да бъде проверено от квалифициран специалист.

7. В помещението, в което е монтиран вентилаторът, трябва да има достатъчен приток на въздух, за да се осигури ефективното му функциониране.

8. Не покривайте датчика за влажност или датчика за движение.

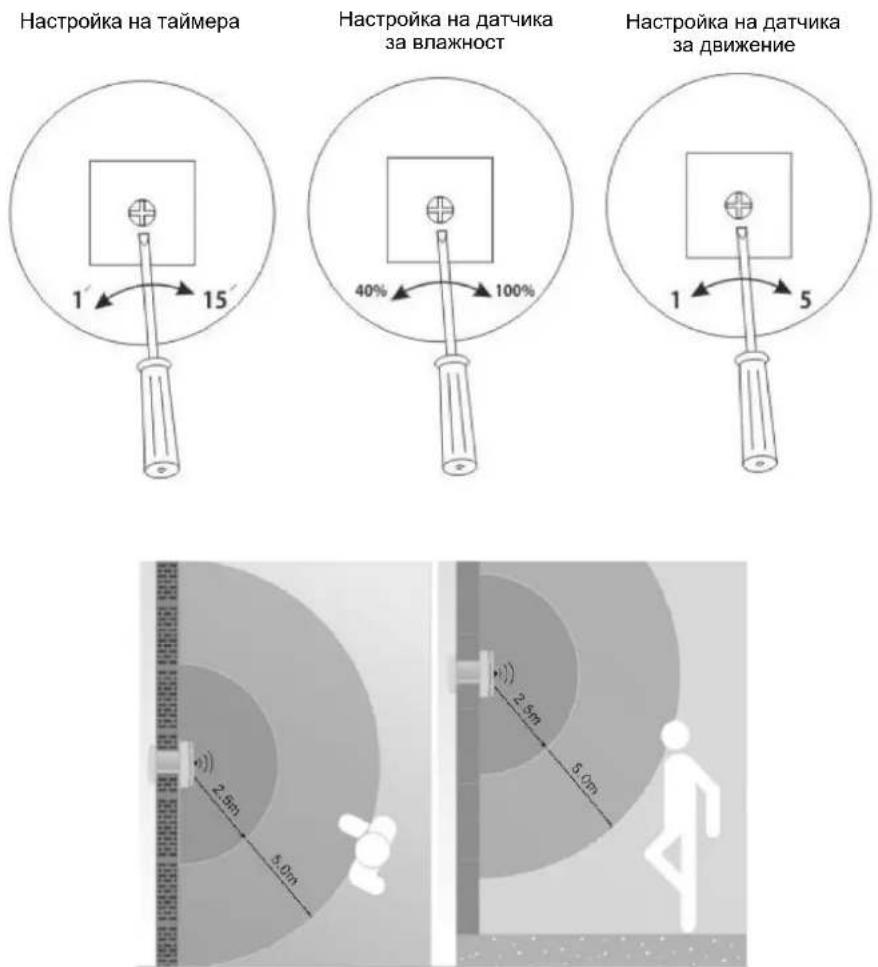

МОДЕЛИ

• Стандартни модели Този модел се включва/изключва чрез прекъсвач за захранващо напрежение. Модели: V-100, V-200, V-300, BVN ____ WS, BVX ____ SS, BVX ____ WS.

- Модел с таймер (T - таймер) Този модел е снабден с таймер, който позволява на вентилатора да работи след изключване на прекъсвача. Времето на работа е около 3 минути. Таймерът може да бъде настроен в диапазона от 1 до 25 минути. Модели: BVX WTS, BVX STS.

- Модел с датчик за влажност (Н - влажност) Този модел е снабден с датчик за влажност, който се активира, когато относителната влажност в помещението превиши предварително зададената стойност. Възможната настройка е между 40% и 90%. Този модел е снабден също с таймер, който позволява отложено изключване на захранването за време от 1 до 25 минути. Модели: BVX WHS, BVX SHS.

- Модул с датчик за движение за включване на вентилатора Модульт е снабден с инфрачервен датчик, който включва вентилатора, ако в помещението се намира човек. Чувствителността за засичане на човек може да бъде настроена в диапазона от 1 до 5 м. Този модул е снабден с таймер, който позволява отложено изключване на захранването за време от 1 до 25 минути. Модел: BV MSS.

1. Монтирайте вентилатора възможно най-високо в помещението. Минималната височина е 2.3 m от земята.
2. Монтирайте вентилатора срещу основния източник на въздуха, който трябва да се обменя, на най-малко 30 mm от края на стената и тавана.
3. Монтирайте вентилатора възможно най-близо до източника на изпарения или миризми, но достатъчно далече, така че да не може да бъде докоснат от човек под душа или във ваната.
4. Ако вентилаторът е монтиран в помещение с газово отопление, електрическа печка и др., специалистът по монтажа трябва да се увери, че има достатъчно компенсиращ въздух, за да се предотврати засмукването на въздух обратно през капака (капакът може да бъде доставен като допълнително оборудване).
5. Спазвайте местното строително законодательство.

ПРЕДУПРЕЖДЕНИЕ: преди монтажа електрическото захранване трябва да бъде прекъснато.

ЗАБЕЛЕЖКА: електрическото свързване трябва да бъде извършено от квалифициран електротехник.

МОНТИРАНЕ НА СТЕНАТА

1. Преди да свържете към електрическото захранване се уверете, че напрежението отговаря на стойността, указана на табелата с производствени данни.
2. Уверете се, че в стената няма тръби от водопроводната мрежа или кабели от електрическата инсталация и след това направете отвор с подходящ размер. Каналът трябва да бъде под лек наклон към външната стена, за да се избегне евентуално попадане на дъждовна вода в него. Направете отвора и изчакайте да се уталожи праха преди да извършите свързването.
3. Отстранете предния капак на вентилатора. Поставете вентилатора на стената и отбележете четирите точки за монтиране и уплътнение на кабела. Пробийте дупките.
4. Свържете кабела към вентилатора чрез биполярен прекъсвач, който трябва да има минимално разстояние от 3 mm на всеки полюс.
5. Изтеглете кабела през уплътнението и фиксирайте вентилатора на стената.
6. Върнете предния капак на мястото му и външния капак (външният капак не е включен в комплекта).

1. Преди да свържете към електрическото захранване се уверете, че напрежението отговаря на стойността, указана на табелата с производствени данни.
2. Уверете се, че няма препятствия по прозореца, като рамки на прозореца, съединения. Оставете достатъчно място за корпуса на вентилатора.
3. Отстранете предния капак на вентилатора. Поставете вентилатора на стъклото, отбележете и отрежете необходимия отвор.
4. Свържете кабела към вентилатора чрез биполярен прекъсвач, който трябва да има минимално разстояние от 3 mm на всеки полюс.
5. Изтеглете кабела през уплътнението и фиксирайте вентилатора на стената.

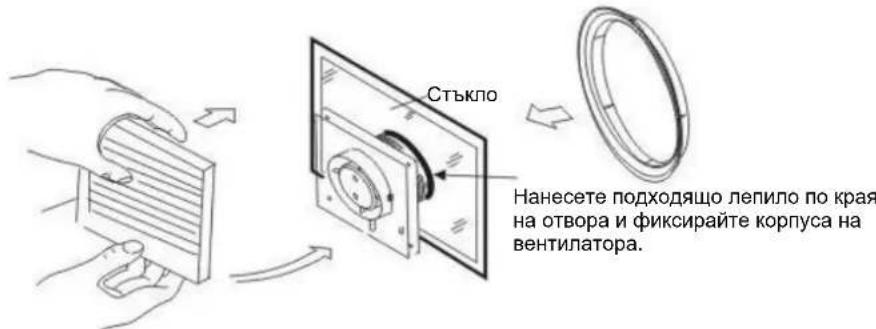

6. Използвайте подходящо лепило за фиксиране на корпуса на вентилатора към стъклената повърхност.
7. Поставете обратно на мястото му предния капак на вентилатора.

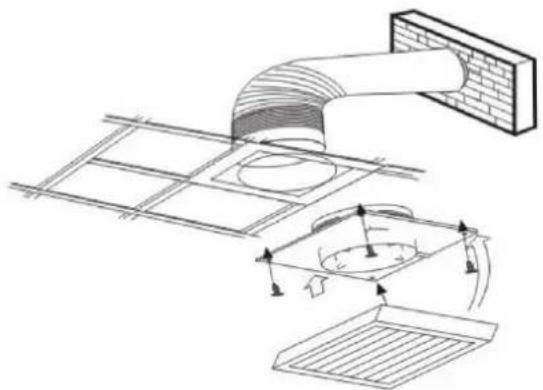

МОНТИРАНЕ НА ТАВАНА

1. Преди да свържете към електрическото захранване, се уверете, че напрежението отговаря на стойността, указана на табелата с производствени данни.

2. Изберете подходящото местоположение за вентилатора и изрежете съответния отвор.

3. Отстранете предния капак на вентилатора. Поставете вентилатора на тавана и отбележете четирите точки за монтиране и уплътнение на кабела. Пробийте дупките.

4. Свържете кабела към вентилатора чрез биполярен прекъсвач, който трябва да има минимално разстояние от 3 мм на всеки полюс.

5. Изтеглете кабела през уплътнението и фиксирайте вентилатора на тавана

6. Върнете предния капак на мястото му.

7. Отходният въздух от вентилатора трябва да бъде отведен извън сградата през вентилационните тръби. Монтирайте външния капак (не е включен в комплекта).

1. Вентилаторите имат двойна изолация и не изискват заземяване.

2. При вентилатори, монтирани върху преградни стени, се уверете, че в помещението не се връщат газове от отоплителни или други уреди.

3. L – свързване към проводника на фазата

N – свързване към проводника към нулата

T - свързване към напрежение за осветлението или за прекъсвача (вентилатор с таймер или със датчик за влажност)

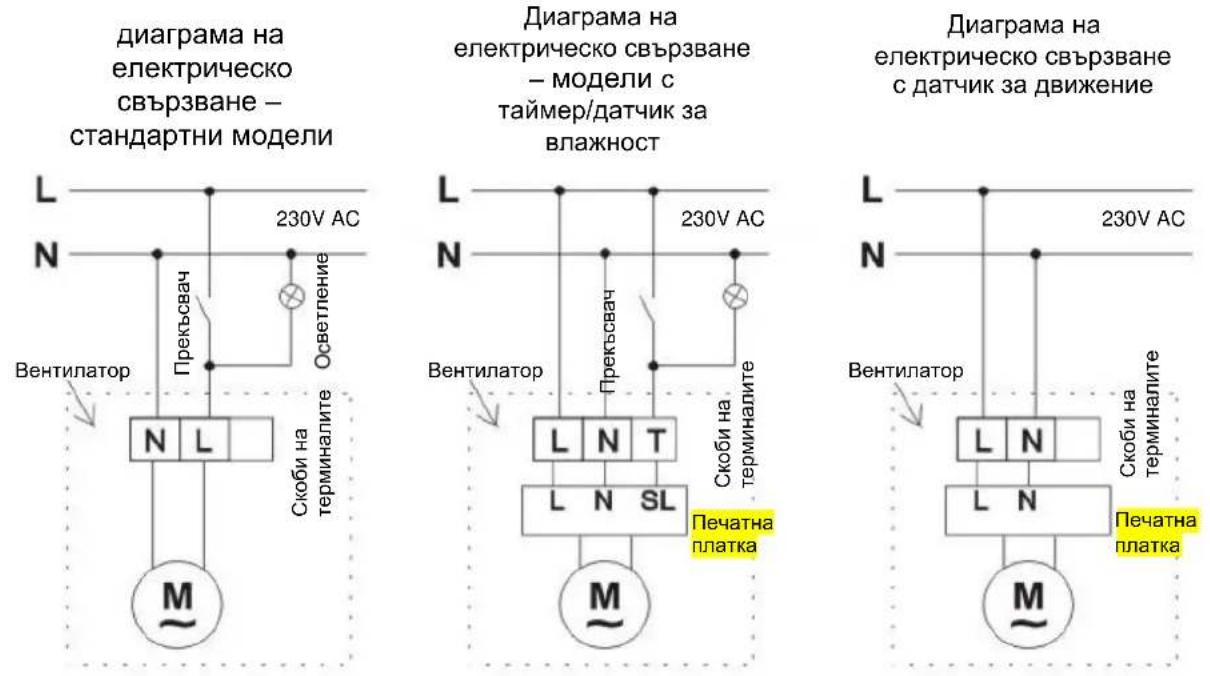

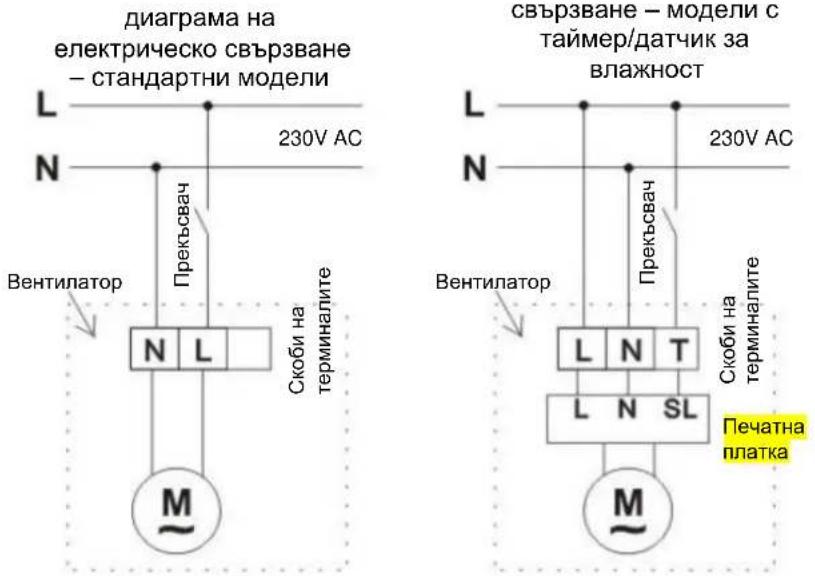

Диаграми на електрическото свързване С осветление:

Без осветление:

ПОДДРЪЖКА

1. Преди почистване изключете вентилатора.
2. Не използвайте бензин, бензол или други химикали.
3. Уверете се, че вода не влиза в контакт с електрическите компоненти като прекъсвача или мотора.
4. Не потапяйте перките или други части от синтетични смоли във вода с температура по-висока от 60° C.
5. Не излагайте вентилатора на високи температури или директна слънчева светлина.

ХАРАКТЕРИСТИКИ

МОДЕЛ	НАПРЕЖЕНИЕ (V/Hz)	СКОРОСТ (об./мин)	ВЪЗДУШЕН ПОТОК (м3/ч)	МОЩНОСТ (W)	РАЗМЕР (mm)
Въздушен поток 100	220-240/50	2450	100	15	100
Въздушен поток 200	220-240/50	2250	195	20	120
Въздушен поток 300	220-240/50	1450	320	25	150
Диаметър 100 Бял	220-240/50	2300	70	15	100
Диаметър 100 Бял с таймер	220-240/50	2300	70	15	100
Диаметър 120 Бял с таймер/датчик за влажност	220-240/50	2100	120	20	120
Диаметър 150 Неръждаема стомана с таймер/датчик за влажност	220-240/50	1600	210	25	150
BV MSS*	220-240/50	/	/	/	/

*Допълнителен датчик за движение за включване на вентилаторите Gorenje
