NAVODILA ZA UPORABO HBS30x SCHEPPACH

• 1x ravnalo za poprečno rezanje (25)
• 1x traka pile (6 zuba/inč)

• 1x traka pile (10 zuba/inč)
• 1x traka pile (15 zuba/inč)

2) Električna sigurnost

a) Utikač električnog alata mora odgovarati utičnici. Utikač nije dopušteno ni na koji način izmijeniti. Ne rabite adapterske utikače zajedno s uzemljenim električnim alatima. Originalni utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.

4) Uporaba i rukovanje električnim alatom

a) Ne preopterećujte električni alat. Rabite prikladan električni alat za vaš zadatak. Prikladnim električnim alatom radit ćete bolje i sigurnije u specificiranom rasponu snage.

• 1x viličasti ključ veličine 10/13
• 1x imbus ključ veličine 3
• 1x imbus ključ veličine 4
• 1x imbus ključ veličine 5
- 1x odvijač

Stol za piljenje i proširenje stola nisu montirani zbog transporta.

8.1 Montaža stola za piljenje (sl. 2 – 3)

• Odvrnite krilatu maticu (21), izvadite ručku za fiksi-ranje (22), dvije pločice i steznu ploču (23). (Sl. 2)
• Provedite stol za piljenje (7) preko lista pile (26). Pričvrstite ga s pomoću ploče (23), dviju pločica, krilate matice (21) i ručke za fiksiranje (22) na dvama vijcima na postolju stroja (18). (Sl. 3)
• Montirajte vijak M6x35 (36) s dvije podložne pločice (37) i maticom (38) na stol. (Sl. 3)

8.2 Montaža proširenja stola (sl.4+4.1+4.2+4.3+ 4.4)

- Odvrnite oba vijka (39) i nazubljene podložne pločice (40) iz proširenja stola (8). (Sl. 4)

• Gurnite proširenje stola (8) na stol (7) montiran na stroju. Pobrinite se za to da je stezna poluga (10) otvorena (sl. 4.1 + 4.2).
• Gurnite proširenje stola potpuno na stol (sl. 4.3) kako biste fiksirali oba vijka (39) na obje strane. (Sl. 4.4) Pobrinite se za to da su vijci (39) montirani na obje strane. Oba vijka služe za ograničavanje izvlačenja proširenja stola.

8.3 Montaža paralelnog graničnika (sl. 5)

• Montirajte paralelni graničnik (14) tako da ga položite otraga, a zatim učvrstite steznu polugu (42) prema dolje.
• Pri demontaži povucite steznu polugu (42) prema gore i izvadite paralelni graničnik (14).
• Silu stezanja paralelnog graničnika moguće je namjestiti na stražnjoj nazubljenoj matici (41).

8.4 Namještanje širine rezanja (sl. 5 + 5.1)

• Prilikom uzdužnog rezanja drvenih dijelova potrebno je rabiti paralelni graničnik (14).
• Postavite paralelni graničnik (14) na vodilicu (43) desno ili lijevo od lista pile.
• Na vodilici paralelnog graničnika (43) nalaze se 2 ljestvice koje prikazuju udaljenost između granične tračnice i lista pile.
• Namjestite paralelni graničnik (14) na željenu mjeru na kontrolnom okancu (44) i fiksirajte ga steznom polugom (42) paralelnog graničnika. (Sl. 5)

8.5 Uporaba proširenja stola (sl. 6 – 6.2)

• Kod vrlo širokih izradaka trebalo bi uvijek rabiti proširenje stola (8).
• Otpustite steznu polugu (10) i izvucite proširenje stola toliko da izradak koji valja piliti može naleći na njega, a da se ne prevrne. (Sl. 6,2)

8.6 Stezanje trake pile (sl. 1 + 16.1)

8.16 Ravnalo za poprečno rezanje (25) (opcijski) (sl. 23)

• Gurnite ravnalo za poprečno rezanje (25) u utor (A) stola za piljenje.
• Olabavite vijak s ručkom (E).
• Okrećite poprečni graničnik (C) sve dok se ne namjesti željena kutna mjera. Strelica (F) na poprečnom graničniku prikazuje namješteni kut.
• Ponovno pritegnite vijak s ručkom (E).
• Graničnu tračnicu (B) moguće je pomicati po poprečnom graničniku (C). U tu svrhu otpustite nazubljeni vijak (D) i pomaknite graničnu tračnicu (B) u željeni položaj. Ponovno pritegnite nazubljeni vijak (D).

15. Otklanjanje neispravnosti

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Opozorilo! Ob neupoštevanju možnost življenjske nevarnosti, nevarnosti telesnih poškodb ali poškodb orodja!
	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Nosite zaščito za sluh!
	Pri prašenju nosite zaščito dihal!
	Nosite zaščitna očala!
	Pozor! Nevarnost poškodbe! Ne posegajte v delujoč žagin list!
	Nosite zaščitne rokavice.
	Pozor! Pred montažo, čiščenjem, predelavo, vzdrževanjem, skladiščenjem in transportom morate napravo izklopiti in odklopiti od električnega napajanja.
	Smer žaginega traku
	Izdelek ustreza veljavnim evropskim direktivam.

Kazalo: Stran:

1. Uvod.... 119
2. Opis naprave (sl. 1–1b).... 119
3. Obseg dostave....120
4. Namenska uporaba 120
5. Varnostni napotki....121
6. Tehnični podatki....123
7. Pred zagonom 124
8. Montaža 124
9. Uporaba 127
10. Delovna navodila 127
11. Električni priključek.... 129
12. Čiščenje vzdrževanje in skladiščenje 129
13. Prevoz 129
14. Odlaganje med odpadke in reciklaža 130
15. Pomoč pri motnjah.... 131
16. Izjava o skladnosti 135

1. Uvod

Proizvajalec:

Scheppach GmbH

želimo vam veliko veselja in uspeha pri delu z vašo no- vo napravo.

Napotek:

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• Neupoštevanje navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgraditvi neoriginalnih nadomestnih delov in zamenjava z njimi,
• uporaba, ki ni v skladu z namenom uporabe,
• izpadu električne naprave pri neupoštevanju električnih predpisov in določil VDE 0100, DIN 57113 / VDE0113.

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.

Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazani- jo in vlago. Pred začetkom dela mora vsak upravljavec natančno prebrati omenjena navodila in jih upoštevati.

Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano minimalno starost.

Poleg varnostnih napotkov iz teh navodil za uporabo in posebnih predpisov vaše države morate pri uporabi identičnih naprav upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

2. Opis naprave (sl. 1–1b)

1. Napenjalni vijak
2. Zgornji valj za trak žage
3. Gumijasta površina
4. Zaščitna priprava za žagin trak
5. Zgornje vodilo za trak žage
6. Mizni vstavek
7. Miza žage
8. Razširitev mize
9. Spodnji valj za trak žage
10. Vpenjalni vzvod
11. Oporna noga
12. Zaklep pokrova
13. Stranski pokrov
14. Vzporedni omejevalnik
15. Stikalo za vklop/izklop
16. Varovalni vijak za zgornji valj za trak žage
17. Nastavitveni vijak za zgornji valj za trak žage
18. Ohišje stroja
19. Omrežni kabel
20. Motor
21. Krilata matica
22. Ročaj za fiksiranje mize žage
23. Vpenjalna plošča
24. Nastavek za odsesavanje
25. Priprava za prečno rezanje (opcijsko)
26. Trak žage
27. Ročaj za nastavitev vodila traka žage
28. Ročaj za fiksiranje vodila traka žage
29. Potisna palica
30. Inbus ključ 5 mm
31. Inbus ključ 4 mm
32. Inbus ključ 3 mm
33. Izvijač
34. Viličasti ključ velikosti 10/13
35. Stopinjska lestvica za poševno območje
36. Vijak M6 x 35
37. Podložka M6
38. Matica M6
39. Vijak M5 x 7
40. Pahljačasta podložka M5
41. Matica z narebrenim robom za vzporedni omejevalnik
42. Vpenjalni vzvod za vzporedni omejevalnik
43. Vodilna tirnica za vzporedni omejevalnik

44. Kontrolno okence

45. Imbus vijak za zgornji podporni ležaj

46. Zgornji podporni ležaj
47. Zgornja opornica
48. Imbus vijak za zgornje pine vodila
49. Držalo vpenjalne glave (zgoraj)
50. Zgornji imbus vijak za držalo vpenjalne glave (2x)
51. Inbus vijak za spodnji oporni ležaj
52. Spodnji podporni ležaj
53. Spodnji vijak za držalo vpenjalne glave
54. Zaščita za trak žage
55. Imbus vijak za spodnje pine vodila
56. Spodnja opornica
57. Držalo vpenjalne glave (spodaj)
58. Vijak (nastavitev mize žage)
59. Matica (nastavitev mize žage)
60. Držalo potisne palice
61. Ročica za hitro vpenjanje

3. Obseg dostave

⚠ POZOR!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodovali med transportom.
• Po možnosti embalažo shranite do preteka garancijskega časa.

• 1x tračna žaga
• 1x miza žage (7)
• 1x razširitev mize (8) z vodilno tirnico (43)
• 1x vzporedni omejevalnik (14)
• 1x potisna palica (29)
• 1x viličasti ključ velikosti 10/13 (34)
• 3x inbus ključ 3 mm (32)/4 mm (31)/5 mm (30)
• 1x vijak M6 x 35 (36)
• 2x podložka M6 (37)
- 1x matica M6 (38)
- 2x vijak M5 x 7 (39)
• 2x pahljačasta podložka M5 (40)
• 1x originalna navodila za uporabo

Opcijsko:

• 1x priprava za prečno rezanje (25)
• 1x žagin trak (6 zobcev/palec)
• 1x žagin trak (10 zobcev/palec)
• 1x žagin trak (15 zobcev/palec)

4. Namenska uporaba

Tračna žaga je predvidena za vzdolžno in prečno rezanje lesa ali lesu podobnih obdelovancev. Okrogel material se sme rezati le s primernimi držalnimi pripravami.

Stroj se sme uporabljati samo v skladu s predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravlja- vec in ne proizvajalec.

Uporabljati je dovoljeno samo za stroj primerne žagine trakove. Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo. Osebe, ki stroj upravljajo in vzdržujejo, morajo biti seznanjeni z vsebino teh navodil in morebitnimi nevarnostmi. Spremembe na stroju v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica. Kljub namenski uporabi ni mogoče v celoti odpraviti določenih dejavnikov preostalih tveganj. Pogojene s konstrukcijo stroja lahko nastopijo naslednje točke:

• Poškodbe sluha zaradi neuporabe potrebne zaščite za sluh.
• Zdravju škodljive emisije lesnega prahu pri uporabi v zaprtih prostorih.
• Nevarnost nesreč zaradi stika roke z nepokritim območjem rezanja orodja.
• Nevarnost telesnih poškodb pri menjavi orodja (nevarnost ureza).
• Nevarnost zaradi izmeta obdelovancev ali delov obdelovancev.
  • Zmečkanine prstov.
• Nevarnost zaradi povratnega udarca.
• Prevrnitev obdelovanca zaradi nezadostne naležne površine obdelovanca.
  • Dotik rezalnega orodja.
• Izmet delov vej in delov obdelovanca.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Varnostni napotki

Splošni varnostni napotki za električna orodja

△ OPOZORILO: Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju.

Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za pri- hodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

1) Varnost na delovnem mestu

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.

b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.

c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

2) Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.

c) Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara.

d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.

f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

3) Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.

c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč.

d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.

e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.

f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu.

h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi.

Nepazljiva uporaba lahko v delčku sekunde prive- de do hudih poškodb.

4) Uporaba in upravljanje električnega orodja

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.

b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite sne- mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdno- stnim ukrepom preprečite nenamerni zagon elek- tričnega orodja.

d) Nerabljena električna orodja hranite izven do-sega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Skrbno negujte električna in vstavitvena orodja. Preverite, če gibljivi deli brezhibno delujejo in se ne zatikajo, če so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

5) Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in le z original-nimi nadomestnimi deli. Tako je zagotovljeno, da električno orodje ostane varno.

Dodatni varnostni napotki

- Pri vseh vzdrževalnih delih na žaginem traku uporabljajte zaščitne rokavice!

- Pri rezanju okrolega ali neenakomerno oblikovanega lesa je treba uporabiti napravo, ki obdelovanec ščiti pred obračanjem

- Pri pokončnem rezanju desk je treba uporabiti na-pravo, ki obdelovanec zavaruje, da ne udari nazaj.

- Zaradi upoštevanja emisijskih vrednosti pri obdelavi lesa in zaradi varnega delovanja je treba priključiti odsesovalno napravo za prah s hitrostjo zraka vsaj 20 m/s.

- Varnostne napotke posredujte vsem osebam, ki delajo na stroju.

- Žage ne uporabljajte za žaganje drv.

- Stroj je opremljen z varnostnim stikalom proti ponovnemu vklopu po izpadu napetosti.

- Pred zagonom preverite, ali se napetost na tipski ploščici naprave ujema z omrežno napetostjo.

- Kabelski boben uporabljajte samo, ko je odvit.

- Oseb, ki delajo na stroju, ni dovoljeno motiti.

- Upoštevajte smer vrtenja motorja in žaginega traku.

- Varnostne priprave na stroju ne smejo biti odstranjene in neuporabne.

- Ne žagajte obdelovancev, ki so premajhni, da bi jih lahko varno držali v roki.

- Drobcev, ostružkov ali zataknjenih delčkov lesa ne odstranjujte, medtem ko žagin trak deluje.

- Upoštevajte zadevne predpise za preprečevanje nezgod in ostala splošno priznana varnostno tehnična pravila.

- Upoštevajte delovna navodila poklicnega združenja (VBG 7)

- Premične zaščitne naprave nastavite tako, da so čim bolj blizu obdelovanca.

⚠ POZOR! Dolge obdelovance na koncu rezanja zavarujte pred prevrnitvijo. (npr. s stojalom za odvijanje itd.)

- Zaščitna priprava za žagin trak (4) mora biti med transportom žage v spodnjem položaju.

- Zaščitnih pokrovov ni dovoljeno uporabljati za transport ali nepravilno delovanje stroja.

- Deformiranih ali razpokanih žaginih trakov ni dovoljeno uporabljati.

- Nikoli ne zaženite stroja, će so vrata, ki ščitijo žagin trak oz. ločilna zaščitna naprava odprta.

- Pazite, da je izbira žaginega traku in hitrosti primerna za obdelovanec, ki ga boste rezali.

- Ne pričnite s čiščenjem žaginega traku, dokler se le-ta povsem ne zaustavi.

• Pri ravnih rezih majhnih obdelovancev morate uporabiti potisno palico proti paralelnemu omejevalniku.
• Pri delu z žaginim listom in grobimi materiali nosite rokavice!
• Med transportom naj bo zaščitna priprava žaginega traku v najnižjem položaju in blizu mize žage.
• Pri zajeralnih rezih z nagnjeno mizo žage je treba vzporedni omejevalnik namestiti na spodnjem delu mize žage.
• Ločilnih zaščitnih naprav nikoli ne uporabljajte za dviganje ali transportiranje.
• Poskrbite, da so zaščitne priprave žaginega traku v uporabi in pravilno nastavljene.
• Roke držite na varnostni razdalji od žaginega traku. Uporabite potisno palico za ozke reze.
• Potisno palico shranite na držalu stroja, predvidenem za njo, tako da jo boste lahko dosegli iz svojega običajnega delovnega položaja in bo vedno pripravljena na to, da se jo prime.
• V običajnem delovnem položaju je upravljavec pred strojem.

⚠ OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Preostala tveganja

Električno orodje je izdelano skladno s stanjem tehni- ke in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

• Nevarnost poškodb prstov in rok zaradi delujočega žaginega traku in nestrokovnega ravnanja z obdelovancem. Poškodbe zaradi vstran zalučanih obdelovancev pri nestrokovnem držanju ali vodenju, kot pri delu brez omejevala.
• Ogroženost zdravja zaradi prahu lesa ali lesenih trsk. Obvezno nosite osebno zaščitno opremo in zaščito oči. Uporabite sistem za odsesavanje!
• Poškodbe zaradi okvarjenega žaginega traku. Žagin trak redno preverjajte glede nepoškodovanosti.
• Nevarnost poškodb prstov in rok pri menjavi žaginega traku. Nosite primerne delovne rokavice.
• Nevarnost poškodb pri vklopu stroja zaradi žaginega traku, ki se zažene.

• Nevarnost zaradi toka, će ne uporabljate ustreznih električnih priključnih vodov.

• Ogroženost zdravja zaradi delujočega žaginega traku pri dolgih laseh in ohlapnih oblačilih. Nosite osebno zaščitno opremo, kot so mrežica za lase in ozko prilegajoča se delovna oblačila.

• Poleg tega lahko kljub vsem izpolnjenim preventivnim ukrepom ostanejo preostala tveganja, ki niso očitna.
• Preostala tveganja lahko minimizirate, če skupaj upoštevate „splošne varnostne napotke“ in „namensko uporabo“ ter navodila za uporabo v celoti.

6. Tehnični podatki

Motor na izmenični tok 230–240 V \~ 50 Hz

Moč	S1 250 W, S2 30 minut 350 W
Število vrtljajev v prostem teku 1400 min	-1
Dolžina žaginega traku 1400 mm
Širine žagine traku 6 - 12 mm
Širina žagine traku, maks. 12 mm
Hitrost traka žage 900 m/min
Višina reza 0 – 80 mm
Razkladanje 200 mm
Velikost mize žage 300 x 300 mm
Min. velikost mize z razširitvijo	380 x 300 mm
Velikost mize z razširitvijo mize maks.	535 x 300 mm
Nagibna miza	0° do 45°
Maks. mere obdelovanca	400 x 400 x 80 mm
Teža	19 kg

Pridržujemo si pravico do tehničnih sprememb!

* Način delovanja S1, neprestano delovanje.

Obdelovanec mora biti visok najmanj 3 mm in širok 10 mm. Vrednosti hrupa in vibracij so bile ugotovljene v skladu s standardom EN 62841.

Raven hrupa L_pA	77,4 dB
Nezanesljivost K_pA	3 dB
Nivo moči zvoka L_WA	90,4 dB
Nezanesljivost K_pA	3 dB

Nosite zaščito za sluh.

Zaradi vpliva hrupa lahko oglušite.

Ugotovljene skupne vrednosti nihanja (vektorska vsota treh smeri) ustrezajo standardu EN 62841.

7. Pred zagonom

Stroj mora biti postavljen stabilno, tj. na delovni pult ali privit na trden podstavek. V ta namen so v podnožju stroja pritrdilne luknje.

• Miza žage mora biti pravilno montirana.
- Pred zagonom je treba ustrezno namestiti pokrove in varnostne naprave.
- Žagin trak se mora biti sposoben prosto premikati.
- Pri že obdelanem lesu pazite na tujke, kot so npr. žeblji ali vijaki itd.
- Preden vklopite stikalo za vklop/izklop, se prepričajte, da je žagin trak pravilno montiran in da se gibljivi deli prosto premikajo.
- Pred priključitvijo stroja se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

8. Montaža

⚠ POZOR! Pred vsemi vzdrževalnimi in vgradnimi deli ter preurejanji na tračni žagi izvlecite omrežni vtič.

Montažno orodje

• 1x viličasti ključ velikosti 10/13
• 1x Imbus ključ velikosti 3
• 1x Imbus ključ velikosti 4
• 1x Imbus ključ velikosti 5
• 1x izvijač

Zaradi embalažno-tehničnih razlogov miza žage in razširitev mize nista sestavljeni.

8.1 Montaža mize žage (sl. 2–3)

• Odstranite krilato matico (21), ročaj za fiksiranje (22), podložki in vpenjalno ploščo (23). (sl. 2)
• Mizo žage (7) potisnite čez žagin list (26). Pritrdite ga s ploščo (23), dvema podložkama, krilato matico (21) in z ročajem za fiksiranje (22) na dveh vijakih na ogrodju stroja (18). (sl. 3)
• Vijak M6 x 35 (36) montirajte z dvema podložkama (37) in matico (38) na mizo. (sl. 3)

8.2 Montaža razširitve mize

• Razširitev mize (8) potisnite na mizo (7), ki je montirana na stroju. Pri tem pazite, da je vpenjalni vzvod (10) odprt (sl. 4.1 + 4.2).
• Razširitev mize potisnite v celoti na mizo (sl. 4.3), da lahko vijaka (39) fiksirate na obeh straneh. (sl. 4.4) Pazite, da vijaka (39) montirate na obeh straneh. Oba vijaka omejujeta izvlek razširitve mize.

8.3 Montaža vzporednega omejevalnika (sl. 5)

• Vzporedni omejevalnik (14) montirajte tako, da ga zadaj položite in ga z vpenjalnim vzvodom (42) fiksirate navzdol.
• Pri demontaži povlecite vpenjalni vzvod (42) navzgor in odstranite vzporedni omejevalnik (14).
• Vpenjalno silo vzporednega omejevalnika lahko nastavite na zadnji matici z narebrenim robom (41).

8.4 Nastavitev širine reza (sl. 5 + 5.1)

• Pri vzdolžnem rezanju lesenih delov je treba uporabljati vzporedni omejevalnik (14).
• Vzporedni omejevalnik (14) nastavite na vodilno tirnico (43) desno ali levo od žaginega lista.
• Na vodilni tirnici za vzporedni omejevalnik (43) sta 2 skali, ki kažeta razdaljo med omejevalno tračnico in žaginim listom.
• Vzporedni omejevalnik (14) nastavite na želeno mero na kontrolnem okencu (44) in ga pritrdite z vpenjalnim vzvodom (42) za vzporedni omejevalnik. (sl. 5)

8.5 Uporaba razširitve mize (sl. 6–6.2)

• Pri posebej širokih obdelovancih morate vedno uporabiti razširitev mize (8).
• Sprostite vpenjalni vzvod (10) in povlecite razširitev mize ven toliko, da obdelovanec, ki ga želite žagati, lahko nalega nanjo, ne da bi se prevrnil. (sl. 6,2)

8.6 Vpenjanje lista tračne žage (sl. 1 + 16.1)

⚠ POZOR! Če žage dalj časa ne boste uporabljali, sprostite trak žage – pred vklopom žage tako preverite napetost žaginega lista. Lista tračne žage ne sprostite, dokler se žagini list popolnoma ne ustavi in izvlečete omrežni vtič. Pred priklopom v omrežje preverite nape- tost lista tračne žage.

• Tračna žaga je opremljena z ročico za hitro vpenjanje (61), ki se uporablja za sprostitev lista tračne žage po zaključku dela. Ko nadaljujete z delom, lahko list tračne žage hitro nastavite na prednastavlje-no napetost. (sl. 16,1)
• Najprej morate ročico za hitro vpenja- nje (61) premakniti v položaj A (napetost).

List tračne žage privijte s pritrdilnim vijakom (1) samo, ko je ročica za hitro vpenjanje (61) v položaju A (napetost). Če je list tračne žage napet v položaju B ročice za hitro vpenjanje (61) (sprostitev) s pritrdilnim vijakom (1) in nato z ročico za hitro vpenjanje (61), lahko to povzroči zlom lista tračne žage.

• Napenjalni vijak (1) obračajte v smeri urinega kazalca, da napnete žagin trak (26). Pravilno napetost žaginega traku lahko določite tako, da pritisnete žagin trak s strani približno na sredini med obema valjema za žagin trak (2 + 9). Žagin trak (26) se lahko upogne samo minimalno (pribl. za 1–2 mm).
• Ko se dotaknete traka žage, ki je dovolj napet, zaslišite kovinski zvok.
• Če tračne žage ne boste uporabljali dalj časa, sprostite trak žage, da se ne bo preveč raztegnil. V ta namen premaknite ročico za hitro vpenjanje (61) v položaj B (sprostitev).

⚠ POZOR! Če je trak žage preveč napet, ta lahko poči. NEVARNOST POŠKODBE! Če je napetost prenizka, lahko gnani valj žaginega traku (9) zdrsne, žagin trak pa se ne zavrti.

8.7 Nastavljanje žaginega traku (sl. 1 + 1a)

⚠ POZOR! Preden lahko pravilno nastavite trak žage, ga morate ustrezno napeti.

• Stranski pokrov (13) odprite tako, da z izvijačem (33) sprostite zaklep pokrova (12).
• Zgornji valj za trak žage (2) počasi obračajte v smeri urinega kazalca. Žagin trak (26) mora potekati približno po sredini valja žaginega traku (2). V nasprotnem primeru morate spremeniti kot nagiba za zgornji valj za trak žage (2).
• Če žagin trak (26) drsi bolj k zadnjemu robu valja žaginega traku (2), nastavitveni vijak (17) obrnite v nasprotni smeri urinega kazalca.
• Odvijte varovalni vijak za zgornji valj žaginega traku (16).
• Spodnji valj žaginega traku (9) počasi obračajte z roko, da preverite dolžino žaginega traku (26).
• Če žagin trak (26) drsi bolj k sprednjemu robu valja žaginega traku (2), nastavitveni vijak (17) obrnite v smeri urinega kazalca.
• Ko nastavite zgornji valj žaginega traku (2), preverite položaj žaginega traku (26) na spodnjem valju žaginega traku (9).

• Žagin trak (26) mora tudi tukaj drseti približno po sredini valja žaginega traku (9). V nasprotnem primeru morate ponovno prilagoditi nagib za zgornji valj za trak žage (2).

• Valj žaginega traku obračajte, dokler se nastavitev za zgornji valj žaginega traku (2) ne izravna s položajem za žagin trak na spodnjem valju žaginega traku (9).

• Privijte varovalni vijak za zgornji valj žaginega traku (16).
• Po končani nastavitvi ponovno zaprite stranske pokrove (13) in jih pritrdite tako, da z izvijačem (33) privijete zaklepe pokrova (12).

8.8 Nastavljanje vodila žaginega traku (sl. 7–10)

Tako oporna ležaja (46 + 52) kot vodilna zatiča (47 + 56) je treba ponovno nastaviti po vsaki menjavi žaginega traku.

- Stranski pokrov (13) odprite tako, da z izvijačem (33) sprostite zaklep pokrova (12).

8.8.1 Zgornji oporni ležaj (46) (sl. 7)

• Odvijte inbus vijak zgornjega opornega ležaja (45).
• Oporni ležaj (46) potiskajte, dokler se ne dotika več žaginega traku (26) (razdalja ne sme biti večja od 0,5 mm).
• Ponovno privijte inbus vijak zgornjega opornega ležaja (45).

8.8.2 Nastavitev spodnjega opornega ležaja (52) (sl. 9)

• Mizo žage razstavite v obratnem vrstnem redu kot je navedeno v razdelku 8.1.
• Odvijte inbus vijak spodnjega opornega ležaja (51).
• Spodnji oporni ležaj (52) potiskajte, dokler se ne dotika več žaginega traku (26) (razdalja ne sme biti večja od 0,5 mm).
• Ponovno privijte inbus vijak spodnjega opornega ležaja (51).

8.8.3 Nastavitev zgornjih vodilnih zatičev (47) (sl. 7 + 8)

• Odvijte inbus vijake zgornjega vpenjalnega držala (50).
• Zgornje vpenjalno držalo (49) zgornjih vodilnih zatičev (47) prestavite tako, da je sprednji rob vodilnih zatičev (47) pribl. 1 mm za osnovo zob žaginega traku.
• Ponovno privijte inbus vijake zgornjega vpenjalnega držala (50).

⚠ POZOR! Traka žage ni mogoče uporabljati, će se pri vrtečem se traku žage kolesca dotikajo pinov vodil.

• Odvijte inbus vijake zgornjih vodilnih zatičev (48).
• Zatiče vodil (47) potisnite v smeri lista tračne žage!

⚠ Pozor! Največja dovoljena razdalja med vodilni-mi zatiči (47) in žaginim trakom (26) znaša 0,5 mm. (trak žage se ne sme zatikati).

• Ponovno zategnite inbus vijake (48).
• Zgornji valj za trak žage (2) nekajkrat zavrtite v smeri urinega kazalca.
• Ponovno preverite nastavitev zgornjih vodilnih zatičev (47) in jih po potrebi prilagodite.
• Po potrebi ponovno nastavite zgornji oporni ležaj (46) (8.8.1).

8.8.4 Nastavitev spodnjih vodilnih zatičev (56) (sl. 9 + 10)

• Razstavite mizo žage (7).
• Odvijte inbus vijak (inbus ključ velikosti 5) spodnjega vpenjalnega držala (53).
• Spodnje vpenjalno držalo (57) spodnjih vodilnih zatičev (56) prestavite tako, da je sprednji rob spodnjih vodilnih zatičev (56) pribl. 1 mm za osnovo zob žaginega traku.
• Ponovno privijte vijak spodnjega vpenjalnega držala (53).

⚠ POZOR! Traka žage ni mogoče uporabljati, če se pri vrtečem se traku žage kolesca dotikajo pinov vodil.

• Odvijte inbus vijake spodnjih vodilnih zatičev (55).
• Oba spodnja vodilna zatiča (56) potiskajte v smeri žaginega traku, dokler razdalja med vodilnima zatičema (56) in žaginim trakom (26) ne znaša največ 0,5 mm. (trak žage se ne sme zatikati).
• Ponovno privijte inbus vijake spodnjih vodilnih zatičev (55).
• Spodnji valj žaginega traku (9) nekajkrat zavrtite v smeri urinega kazalca.
• Ponovno preverite nastavitev spodnjih vodilnih zatičev (56) in jih po potrebi prilagodite.
• Po potrebi ponovno nastavite spodnji oporni ležaj (52) (8.8.2).

8.9 Nastavljanje zgornjega vodila žaginega traku (5) (sl. 11)

• Odvijte ročaj za fiksiranje vodila žaginega traku (28).
• Vodilo žaginega traku (5) z obračanjem nastavitvenega ročaja za vodilo žaginega traku (27) spustite čim bližje (pribl. 2–3 mm razdalje) materialu, ki ga boste rezali.
• Ponovno pritegnite ročaj za fiksiranje (28).
• Nastavitev preverite pred vsakim rezanjem in ga po potrebi ponovno nastavite.

8.10 Nastavitev mize žage (7) na 90° (sl. 2 + 12 + 13)

• Zgornje vodilo za trak žage (5) nastavite na zadnji zgornji položaj. (8,9)

• Odvijte ročaj za fiksiranje (22) in krilato matico (21) (sl. 2).

• Prilagodite kotnik med žaginim trakom (26) in mizo žage (7). Koleno ni priloženo vsebini kompleta.

• Mizo žage (7) obračajte, dokler kot glede na žagin trak (26) ne znaša točno 90°. Če se miza žage že dotika vijaka (58) in ni mogoče nastaviti kota 90°, odvijte matico (59) in vijak (58) skrajšajte z vrtenjem v smeri urinega kazalca.
• Ponovno privijte ročaj za fiksiranje (22) in krilato matico (21).
• Po potrebi odvijte matico (59).
• Vijak (58) nastavite tako, da se dotika mize žage na spodnji strani.
• Ponovno zategnite matico (59), da fiksirate vijak (58).

8.11 Izbira ustreznega žaginega traku

Trak, ki je prvotno vgrajen v tračno žago, je primeren za univerzalno uporabo. Pri izbiri traka žage upoštevajte naslednje pogoje:

• Z ozkim trakom žage lahko režete ožje polmere kot s širšim trakom.
• Širok trak žage uporabite, će želite izvesti raven rez. To je še posebej pomembno pri rezanju lesa. Žagin trak običajno sledi vzorcu lesa in tako narahlo odstopa od želene smeri rezanja.
• Žagini trakovi z majhnimi rezili omogočajo bolj gladko rezanje, vendar je takšno rezanje tudi počasnejše od žaginih trakov z grobimi zobci.

⚠ POZOR! Nikoli ne uporabljajte upognjenih ali natrganih žaginih trakov!

8.12 Držalo potisne palice (sl. 14)

Držalo potisne palice (60) je vnaprej nameščeno na ogrodju stroja. Če potisne palice (29) ne uporabljajte, jo vedno spravite v držalo potisne palice.

8.13 Zamenjava miznega vstavka (sl. 15)

Ko se mizni vstavek (6) obrabi ali poškoduje, ga zamenjajte, kajti v nasprotnem primeru obstaja večja nevarnost poškodb.

- Obrabljeni vstavek mize (6) odstranite od zgoraj.

- Novi vstavek mize vgradite v obratnem vrstnem redu.

8.14 Zamenjava žaginega traku (sl. 1a + 1b + 16 + 16.1)

• Vodilo žaginega traku (5) nastavite na približno polovično višino med mizo žage (7) in ogrodjem stroja (18).
• Sprostite zaklepe pokrovov (12) in odprite stranski pokrov (13).
• Vijak M6 x 35 (36) z dvema podložkama (37) in matico (38) odstranite z mize. (sl. 3)

• Napenjalni vijak (1) obračajte v nasprotni smeri urinega kazalca, da sprostite žagin trak (26).

• Po potrebi sprostite ročico za hitro vpenjanje (61).

• Žagin trak (26) odstranite z valjev žaginega traku (2 + 9) in skozi režo v mizi žage (7).
• Novi žagin trak (26) ponovno nastavite na sredino obeh valjev žaginega traku (2 + 9). Zobci žaginega traku (26) morajo kazati navzdol v smeri proti mizi žage (sl. 6).
• Ročica za hitro vpenjanje (61) v položaj A (nastavljena napetost). List tračne žage še ne sme biti popol-noma napet.
  • Napnite žagin trak (26) (glejte razdelek 8.6).
  • Ponovno zaprite stranski pokrov (13).
• Vijak M6 x 35 (36) montirajte z dvema podložkama (37) in matico (38) na mizo. (sl. 3)

Redno preverjajte in čistite kanale za odsesavanje.

8.16 Priprava za prečno rezanje (25) (opcijsko) (sl. 23)

• Pripravo za prečno rezanje (25) potisnite v utor (A) mize žage.
  • Zategnite vijak z ročajem (E).
• Prečni naslon (C) obračajte, dokler ne nastavite želene kotne mere. Puščica (F) na prečnem naslonu kaže nastavlijeni kot.
• Ponovno zategnite vijak z ročajem (E).
• Omejevalno tračnico (B) lahko premikate po prečnem naslonu (C). V ta namen odvijte narebričeni vijak (D) in potisnite omejevalno tračnico (B) na želeni položaj. Ponovno zategnite narebričeni vijak (D).

⚠ POZOR! Omejevalne tračnice (B) ne potisnite preveč proti žaginemu listu.

⚠ POZOR! Pri delu na stroju morajo biti nameščene vse zaščitne priprave in pokrivala. Zgornje in spodnje kolo za trak je obloženo s fiksno nameščeno zaščito in premičnim pokrovom ohišja. Pri odpiranju pokrova ohišja se stroj izklopi. Vklop je mogoč samo, ko je pokrov zaprt.

9. Uporaba

⚠ POZOR!

Pred zagonom morate izdelek obvezno montirati v celoti!

9.1 Stikalo za vklop/izklop (15) (sl. 17)

- S pritiskom na zeleno tipko „l“ lahko vklopite žago.

- Za vnovični izklop žage morate pritisniti rdečo tipko „0“. - Tračna žaga je opremljena s podnapetostnim stika- lom. Ob izpadu toka je treba tračno žago ponovno vklopiti.

9.2 Vzporedni omejevalnik (sliki 5 + 18)

• Vzporedni omejevalnik (14) nastavite na vodilno tirnico (43) desno ali levo od žaginega lista.
• Spenjalo (42) potisnite navzdol, da fiksirate vzporedni omejevalnik (14). Vpenjalno silo vzporednega omejevalnika lahko nastavite na zadnji matici z narebrenim robom (41).
• Ne pozabite, da mora vzporedni omejevalnik (14) vedno biti vzporeden z žaginim trakom (26).

9.3 Poševni rezi (sl. 20)

Da lahko poševne reze izvajate vzporedno z žaginim trakom (26), lahko mizo žage (7) nagnete naprej od 0°–45°.

• Odvijte ročaj za fiksiranje (22) in krilato matico (21).
• Mizo žage (7) nagibajte naprej, dokler ni na merilni skali nastavliena želena kotna mera (35).
• Ponovno privijte ročaj za fiksiranje (22) in krilato matico (21).

⚠ POZOR! Ko je miza žage (7) nagnjena, vzporedni omejevalnik (14) namestite v smeri rezanja desno od žaginega traku (26). Na ta način preprečite zdrs obde- lovanca.

10. Delovna navodila

Sledeča priporočila so primeri za varno uporabo tračnih žag.

Sledeči varni načini dela se smatrajo kot dodatek k varnosti, vendar niso primerno, popolnoma ali vsestransko uporabni za vsako uporabo. Ne morejo obravnavati vseh mogočih, nevarnih stanj in jih je potrebno skrbno interpretirati.

• Pri delih v zaprtih prostorih je treba stroje priključiti na sistem za odsesavanje.
• Ko stroj miruje, npr. po koncu dela, sprostite nape- tost žaginega traku. Na stroj namestite ustrezen na- potek za napenjanje žaginega traku za naslednjega uporabnika.
• Nerabljene žagine trakove varno shranite zložene skupaj na suhem mestu. Pred uporabo preverite, če obstajajo napake (zobci, razpoke). Pomanjkljivih žaginih trakov ne uporabljajte!
• Pri ravnanju z žaginimi trakovi nosite primerne ro-kavice.

• Pred začetkom dela je treba varno namestiti vse zaščitne in varnostne priprave na stroju.

• Žaginega traku ali vodila žaginega traku nikoli ne čistite s ščetko, ki jo držite v roki, ali s strgalom, medtem ko žagin list deluje. Žagini listi, na katerih je smola, ogrožajo delovno varnost in jih je treba redno čistiti.

• Zaradi osebne varnosti pri delu nosite zaščitna očala in zaščito sluha. Pri dolgih laseh nosite mrežico za lase. Ohlapne rokave zavihajte čez komolce.
• Pri delu nastavite vodilo žaginega traku tako, da je čim bolj blizu obdelovanca.
  • V delovnem območju in okolici stroja poskrbite za zadostno osvetlitev.
• Za ravne reze vedno uporabljajte vzporedni omejevalnik, da preprečite prevrnitev ali zdrs obdelovanca.
• Za obdelavo ozkih obdelovancev uporabljajte potisno palico, tako da jo ročno pomikate.
• Pri izvajanju poševnih rezov postavite mizo žage v ustrezen položaj in obdelovanec vodite vzdolž vzporednega omejevalnika.
• Če želite izrezati roglje in čepe v obliki repastega čepa ali zagozd, lestvico kota vedno nastavite na ustrezni položaj.
• Pri lokastih in neenakomernih rezih obdelovanec potiskajte enakomerno naprej z obema rokama, pri tem pa naj bodo prsti pokrčeni. Z rokami držite obdelovanec na varnem mestu.
• Za ponovno izvajanje lokastih, neenakomernih rezov uporabite pomožno šablono.
• Pri rezanju hlodovine zavarujte obdelovanec proti sukanju.

⚠ POZOR! Po vsaki novi nastavitvi priporočamo, da izvedete poskusni rez, da preverite nastavljene mere.

• Pri vseh postopkih rezanja je zgornje vodilo žagine-ga traku (5) treba premakniti čim bližje obdelovancu (glejte razdelek 8.9).
• Obdelovanec morate vedno voditi z obema rokama in ga držati ravno nad mizo žage (7). Tako preprečite, da bi se žagin trak (26) zataknil.
• Naprej ga vedno morate premikati z enakomernim pritiskom, ki ravno zadošča, da žagin trak brez težav reže skozi material, vendar pa ne blokira.
• Vedno uporabljajte vzporedni omejevalnik (14) pri vseh postopkih rezanja, pri katerih ga je mogoče uporabiti.
• Rez je boljše izvesti v enem koraku, kot pa v več odsekih, ki morebiti lahko zahtevajo, da morate obdelovanec potegniti nazaj. Če se vlečenju obdelovanca nazaj ni mogoče izogniti, priporočamo, da prej izklopi-te tračno žago. Obdelovanec povlecite nazaj šele, ko se žagin trak (26) popolnoma ustavi.
• Pri žaganju obdelovanec vedno vodite z njegovo najdaljšo stranjo.

⚠ POZOR! Pri obdelavi ozkih obdelovancev morate obvezno uporabiti potisno palico. Potisno palico (29) shranite na predvideno držalo za potisno palico (60) ob strani žage, da jo vedno lahko uporabite.

10.1 Izvajanje vzdolžnih rezov (sl. 19)

Tukaj obdelovanec prerežete po njegovi vzdolžni smeri.

• Vzporedni omejevalnik (14) na levi strani (če je mogoče) žaginega traku (26) nastavite ustrezno želeni širini.
  • Vodilo žaginega traku (5) spustite na obdelovanec. (glejte 8.9)
  • Vklopite žago. (glejte 9.1)
• Eno stran obdelovanca z desno roko potisnite ob vzporedni omejevalnik (14), medtem ko ravna stran nalega na mizo žage (7).
• Obdelovanec enakomerno pomikajte vzdolž vzporednega omejevalnika (14) v žagin trak (26).
• Pomembno: Dolge obdelovance je treba na koncu postopka rezanja zavarovati pred nagibom (npr. s stojalom za odvijanje itd.).

10.2 Izvajanje poševnih rezov (sl. 20)

• Mizo žage nastavite na želeni kot (glejte 9.3).
• Rez izvršite tako, kot je opisano pod 10.1.

Pri poševnih rezih bodite pozorni na to, da vzporedni naklon uporabljate samo desno od traka žage.

10.3 Prostoročni rezi (sl. 21)

• Ena od najpomembnejših značilnosti tračne žage je enostavno rezanje krivin in radijev.
• Spustite vodilo žaginega traku (5) na obdelovanec. (glejte 8.9)
  • Vklopite žago.
• Obdelovanec trdno pritisnite na mizo žage (7) in ga počasi potiskajte v žagin trak (26).
• Velikokrat je v pomoč, če krivine in kote grobo odžagate približno 6 mm od linije.
• Če boste morali žagati krivine, ki so preozke za trenutni trak žage, boste morali izvesti pomožne reze do sprednje strani krivine. Nato lahko izžagate končni polmer.

10.4 Izvajanje rezov s pripravo za prečno rezanje (sl. 22 + 23)

• Pripravo za prečno rezanje (25) nastavite na želeni kot (glejte 8.16)
• Rez izvršite tako, kot je opisano pod 10.1.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljševalni vod na strani kupca morata ustrezati predpisom.

Pomembni napotki

Pri preobremenitvi motorja se ta samodejno izklopi. Po določenem času hlajenja (različni časi) lahko motor znova vklopite.

Poškodovan električni priključni vod.

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja prikliučnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, če so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na napajalnem omrežju.

Električni priključni vodi morajo ustrezati zadevnim določilom VDE in DIN. Uporabljajte samo priključne vode z oznako „H05VV-F“.

Po predpisih mora biti oznaka tipa priključnega voda na- tisnjena na njem.

Motor na izmenični tok:

• Omrežna napetost mora znašati 220–240 V \~ 50 Hz.
• Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki na tipski ploščici motorja

Če je treba zamenjati omrežni priključni vod, mora to izvesti proizvajalec ali njegov zastopnik, da se prepreči tveganja za varnost.

12. Čiščenje vzdrževanje in skladiščenje

⚠ Pozor! Pred vsakim nastavljanjem, servisiranjem ali popravilom izvlecite omrežni vtič!

Čiščenje

Na zaščitnih pripravah, prezračevalnih režah in ogrodju motorja mora biti čim manj prahu in umazanije. Zdrgnite napravo s čisto krpo ali jo izpihajte s stisnjenim zrakom pod nizkim tlakom.

Priporočamo, da napravo očistite neposredno po vsaki uporabi.

Vzdrževanje

V notranjosti naprave ni nobenih drugih delov, ki bi potrebovali vzdrževanje.

Skladiščenje

• Napravo in njen pribor skladiščite v temnem, suhem prostoru, ki je zaščiten pred zmrzaljo in izven dosega otrok. Idealna temperatura skladiščenja je med 5°C in 30 °C.
• Električno orodje shranjujte v originalni embalaži.
• Pokrijte električno orodje, da ga zaščitite pred prahom ali vlago.
• Navodila za uporabo hranite ob električnem orodju.

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: Oglene ščetke, žagin list, mizni vstavki, klinasti jermen

Stroj lahko dvignete in transportirate samo na okvirju ali na plošči ogrodja. Pri transportu stroja nikoli ne dvigujte na zaščitnih pripravah, nastavljalnih ročajih ali na mizi žage.

Med transportom se mora zaščitna priprava žaginega traku nahajati v najnižjem položaju in blizu mize žage.

Nikoli ne dvigujte za mizo žage! Pred transportom prekinite električno napajanje stroja.

14. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.
• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

- Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)

- Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

- Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU.

V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

15. Pomoč pri motnjah

Motnja Morebiten vzrok Ukrep
Motor ne deluje.	Motor, kabel ali vtič so okvarjeni, varovalke so pregorele.	Stroj na pregleda strokovnjak. Motorja nikoli ne popravljajte sami. Nevarnost! Preverite varovalke, po potrebi jih zamenjajte.
	Odprite pokrov ohišja (končno stikalo). Pokrov ohišja zaprite natančno.
Motor se počasi zažene in ne dosega delovne hitrosti.	Prenizka napetost, poškodovane tuljave, kondenzator je pregorel.	Elektro podjetje naj preveri napetost. Motor naj pregleda strokovnjak. Strokovnjak naj zamenja kondenzator.
Motor je prehrupen. Poškodovane tuljave, okvarjen motor. Motor naj pregleda strokovnjak.
Motor ne doseže polne moči.	Tokokrogi v omrežni napravi so preobremenjeni (luči, drugi motorji itd.).	Ne uporabljajte drugih naprava ali motorjev na istem tokokrogu.
Motor se hitro pregreje.	Preobremenitev motorja, nezadostno hlajenje motorja.	Preprečite preobremenitev motorja pri rezanju, odstranite prah z motorja, da zagotovite optimalno hlajenje motorja.
Žagin rez je preveč raskav ali valovit.	Žagin list je top, oblika zobcev ni primerna za debelino materiala.	Nabrusite žagin list oz. vstavite primeren žagin list.
Obdelovanec se iztrga oz. se zdrobi.	Pritisk pri rezu je previsok oz. žagin list ni primeren za uporabo.	Vstavite primeren žagin list.
Žagin list ne teče ravno.	Vodilo je slabo nastavljeno.	Nastavite vodilo žaginega traku v skladu z navodili za uporabo.
	Napačen žagin trak.	Izberite žagin trak v skladu z navodili za uporabo.
Ožganine na lesu pri delu.	Top žagin trak. Zamenjajte žagin trak
	Napačen žagin trak.	Izberite žagin trak v skladu z navodili za uporabo
Žagin trak se pri delu zatika.	Top žagin trak. Zamenjajte žagin trak.
	Na žaginem traku je smola. Očistite žagin trak.
	Izberite žagin trak v skladu z navodili za uporabo.	Nastavite vodilo žaginega traku v skladu z navodili za uporabo.

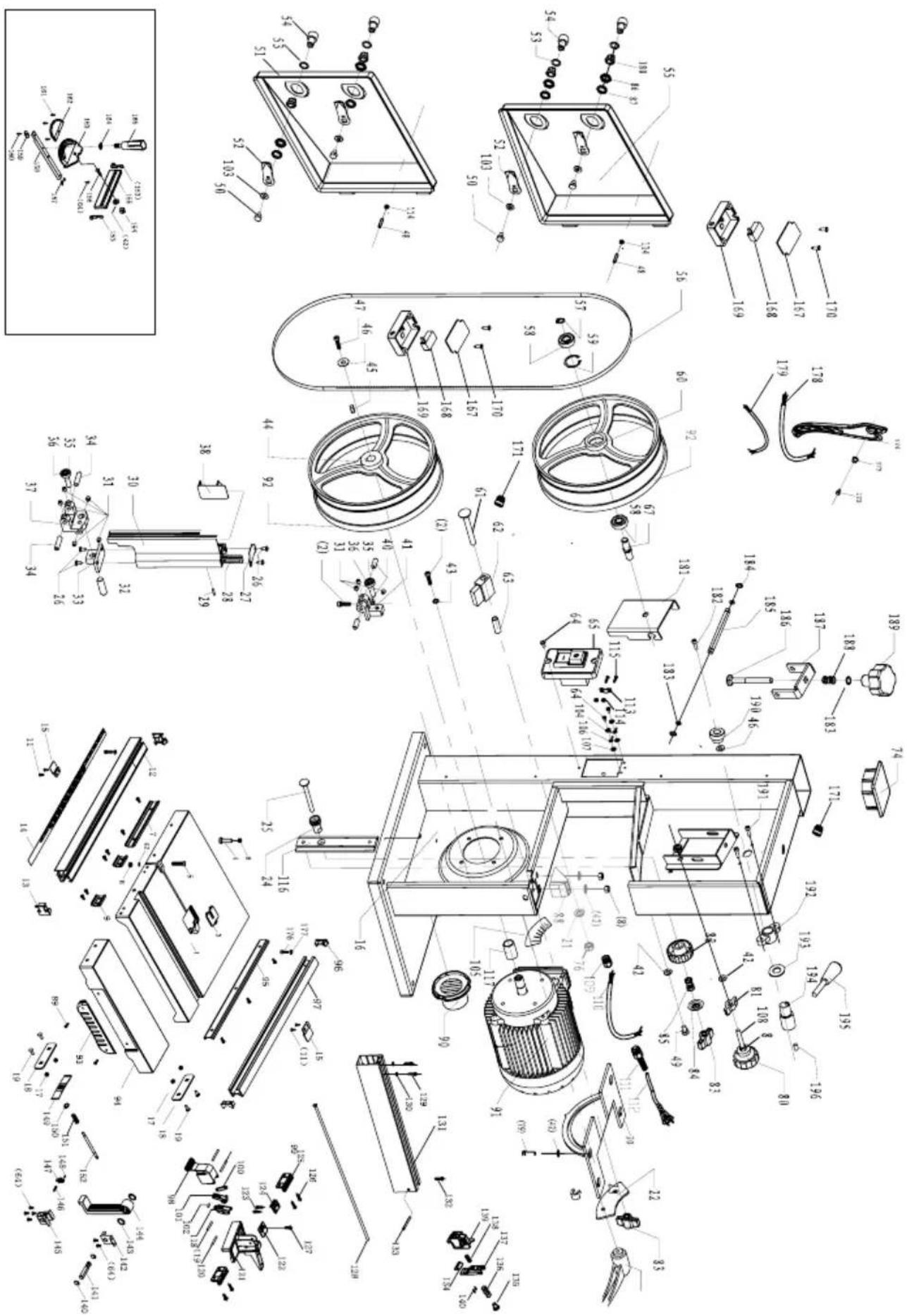

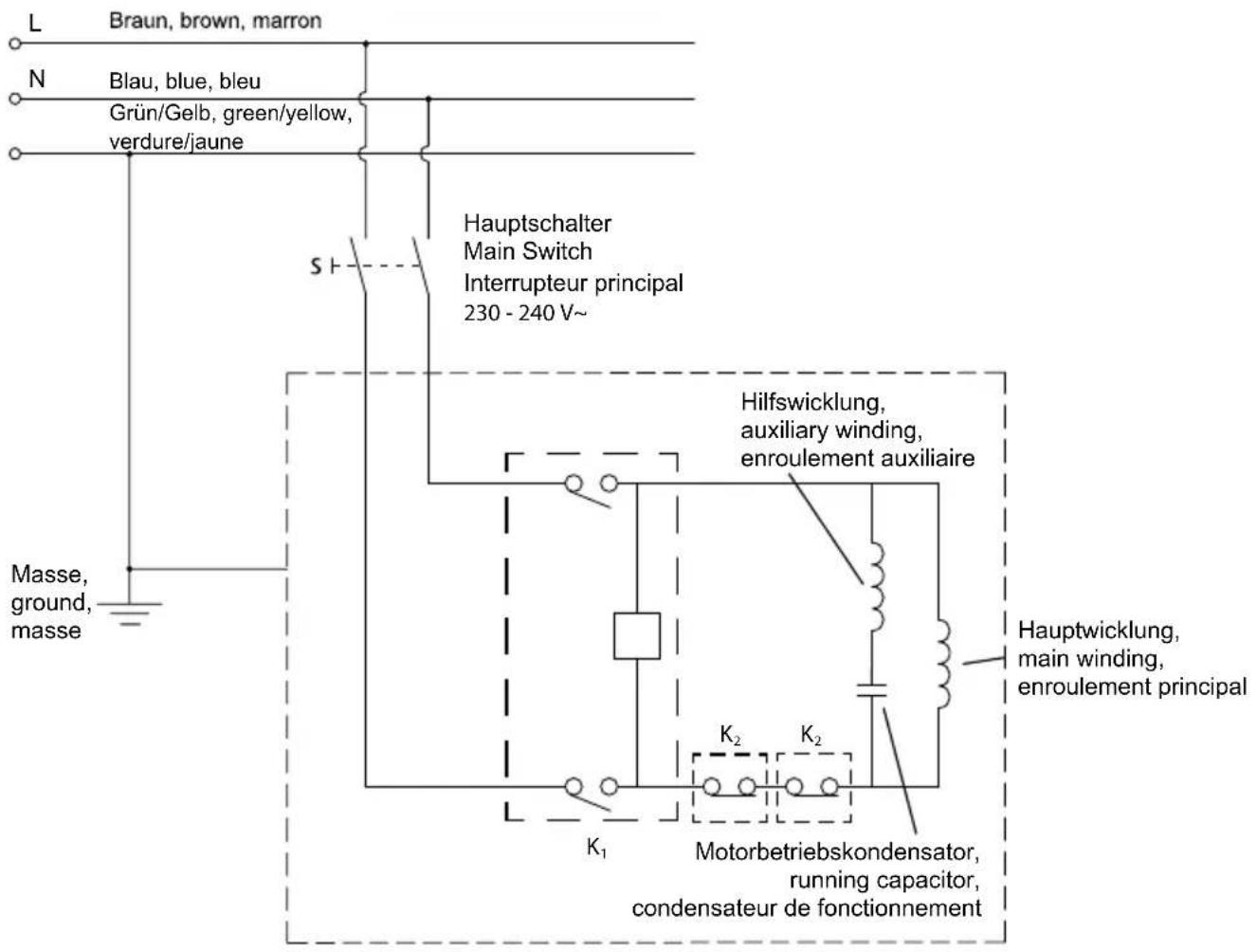

L Braun, brown, marron N Blau, blue, bleu Grün/Gelb, green/yellow, verdure/jaune Hauptschalter Main Switch Interrupteur principal 230 - 240 V~ Masse, ground, masse S Hilfswicklung, auxiliary winding, enroulement auxiliaire K1 K2 K2 Motorbetriebskondensator, running capacitor, condensateur de fonctionnement Hauptwicklung, main winding, enroulement principal

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.
