NAVODILA ZA UPORABO STR 921 L Herkules

Opozorilo! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.

Pozor! Nevarnost ureznin

Segmentiranih diamantnih rezilnih kolutov ni dovoljeno uporabiti

Demontirajte laser preden člstite stroj z vodo.

SVN

⚠ Pozor!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

⚠️ Opozorilo!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke In navodila za kasnejšo uporabo.

Posebni napotki za laser

⚠️ Pozor: Lasersko sevanje Ne glejte v laserski žarek Laserski razred 2

• Ne glejte neposredno z nezaščitenimi očmi v laserski žarek.
• Nikoli ne glejte neposredno v potek laserskega žarka.
• Laserskega žarka nikoli ne usmerjajte na odbojne površine, osebe ali živali. Tudi laserski žarek majhne moči lahko povzroči poškodbe oči.
• Previdno! Če se meritve izvajajo na drugačen način kot je opisano v teh navodilih, lahko to privede do nevarnega izpostavljanja laserskega žarka.
  • Nikoli ne odpirajte laserskega modula.
• Če dlje časa ne uporabljate merilnega orodja,

Dodatni varnostni napotki

• Postavite stroj na ravna in pred zdrsom varna tla. Stroj se ne sme majati.
• Prepričajte se, če se napetost na podatkovni tablici sklada z omrežno napetostjo. Šele potem priključite električni vtikač na električno omrežje.
  • Namestite si zaščitna očala.
  • Uporabljajtezaščito za ušesa.
  • Uporabljajtezaščitne rokavice.
• Ne uporabljajte poškodovanih diamantnih rezalnih plošč. Takšne plošče zamenjajte.
• Prepovedano je uporabljati segmentirane rezalne plošče.
• Pozor! Rezalna plošča se bo še nekaj časa vrtela po izklopu.
• Diamantne rezalne plošče ne zaustavljajte s pritiskanjem na ploščo iz strani.
• Pozor! Diamantna rezalna plošča se mora ves čas hladiti z vodo.
• Pred zamenjavo diamantne rezalne plošče potegnite električni vtikač iz omrežja.
• Uporabljajte samo predpisane diamantne rezalne plošče.
• Stroja nikoli nepuščajte brez nadzora v prostoru z otroki.
• Pred kontrolo delov električnega motorskega sistema potegnite električni vtikač iz električnega omrežja.
• Nered na delovnem območju lahko povzroči nesreče.
• Pri delu stojte varno in trdo na tleh. Izogibajte se neobičajni drži telesa in vedno ohranjajte ravnotežje.
• Ko rezilni kolut blokira, napravo izklopite, ločite od omrežja in šele nato odstranite obdelovanec.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1/3/4/6/10)

1. Podnožje
2. Diamantna rezalna plošča
3. Korito
4. Delovna miza
5. Kotni prislon
6. Prislonska tirnica
7. Vodilna tirnica
8. Zaščita rezalne plošče
9. Ročaj
10. Zvezdasti ročajni vijak za kotno nastavitev

SVN

1. Zvezdasti ročajni vijak za zavarovanje stroja med transportom

2. Krilnati vijaki

3. Črpalka za hladilno vodo

4. Cev

5. Motor

6. Stikalo za vklop / izklop

7. Kotna skala

2.2 Obseg dobave

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

Pozor!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• Stroj za rezanje kamna
• Kotrito (3)
• Črpalka za hladilno vodo (13)
• Kotni prislon (5)
Podnožje (1)
• Originalna navodila za uporabo
• Varnostninapotki

3. Predpisana namenska uporaba

Stroj za rezanje kamna se lahko uporablja za običajna rezalna dela za rezanje betonskih plošč, tlakovancev, marmornatih in granitnih plošč, opeke, keramičnih ploščic in podobnih materialov glede na velikost stroja. Stroj je konstruirani za domačo in obrtniško uporabo. Rezanje lesa in kovin ni dopustno.

Stroj se lahko uporabljia samo za namen, za katerega je izdelani. Vsaka druga vrsta uporabe, ki ni v skladu z namensko uporabo te žage, ni namenska uporaba. V primeru kakršnih koli škod ali poškodb v primeru nenamenske uporabe nosi vso odgovornost uporabnik/upravljalec žage in ne

proizvajalec. Uporabljati se smejo samo za ta stroj določene rezalne plošče. Sestavni del namenske uporabe je tudi spoštovanje varnostnih napotkov pri delu z žago kot tudi navodil za montažo in napotkov za delo z žago, ki so navedeni v navodilih za uporabo. Osebe, ki delajo s strojem in ga vzdržujejo, morajo poznati ta navodila in biti poučeni o možnih nevarnostih. Natančno je treba upoštevati veljavne UVV predpise.

Upoštevati je treba ostale splošne predpise na področju medicine dela in tehnične varnosti. Spreminjanje stroja v celoti izključuje jamstvo proizvajalca in njegovo odgovornost za nastalo škodo zaradi izvedenih sprememb na stroju. Kljub spoštovanju namenske uporabe pa ni možno v celoti izključiti vseh faktorjev tveganja.

Zaradi konstrukcije in sestave stroja se lahko zgodii sledeče :

• Kontakt z diamantno rezalno ploščo v nepokriter območju.
• Poseganje v vrtečo se diamantno rezalno ploščo.
• Izmetdelčkov diamantne prevleke na rezalni plošči.
  • Izmet obdelovanca in delov obdelovanca.
• Poškodbe ušes zaradi neuporabe potrebne zaščite za ušesa.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene profesionalne,

obrtniške ali industrijske uporabe. Ne prevzema- mo nobenega jamstva, će se naprava uporablja za profesionalne, obrtniške ali industrijske na- mene ali za izvajanje podobnih dejavnosti.

4. Tehnični podatki

Moč motorja: 2200 W S2 20 min

Število vrtljajev motorja: ....3000 min ^1

Motor na izmenični tok: 230 V\~50 Hz

Razred izolacije: ....Razred B

Vrsta zaščite: IP 54

Dolžina reza: 920 mm

Dolžina Jolly: 920 mm

max. debelina obdelovanca 90°: ..... 70 mm

max. debelina obdelovanca 45°: ..... 55 mm

Velikost mize: 920 x 550 mm

Diamantna rezalna plošča: ...... ∅ 300 x ∅ 25,4

Laserski razred 2

Valovna dolžina laserja 650 nm

Moč laserja ....../< 1 mW

SVN

Električno napajanje laserja ..... 2 x 1,5 V (AAA)

Teža 78 kg

Trajanje vklopa:

Trajanje vklopa S2 20 min (kratko obratovanje) pomeni, da sme biti motor z nazivno močjo (2200 W) trajno obremenjen samo za čas, kot je na- vedeno na tipski podatkovni tablici (20 min).

V drugačnem primeru bi se nedopustno segrel. Med pavzo se motor ponovno ohladi na njegovo izhodiščno temperaturo.

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 61029.

Obratovanje

Nivo zvočnega tlaka L _pA 94,5 dB (A)

Nivo zvočne moči LWA 89 dB (A)

Tudi, će delate s tem električnim orodjem po predplish, zmeraj obstaja nekaj ostallh tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe pljuč, će ne uporabljate primerne protiprašne zaščitne maske.
2. Poškodbe sluha, će ne uporabljate primerne zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev rok, će dlje časa uporabljate napravo ali, će je ne uporabljate in vzdržujete pravilno.

5. Pred uporabo

Pred priklopom se prepričajte, će se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Zmeraj izvlecite električni priključni vtikač preden začnete izvajati nastavitve na skobljiču.

• Stroj mora biti stabilno postavljeni, t. p. na delovni mizi, pritrjeni na serijsko podnožje ali podobno.
  • Pred zagonom morajo biti vsi pokrovi in varnostna oprema pravilno montirani.
• Rezalnaplošča se mora prosto vrteti.

Montaža cevnega in kabelskega vodila (Slika 16)

Montaža podstavka In črpalke za hladilno vodo (Slika 2-5)

• Podnožje (1) privijte s krilnatimi vijaki (12) na vodno korito.
  • Namestite podstavek.
  • Postavite celotni rezalnik ploščic v korito (3).
• Položite črpalko za hladilno vodo (13) na odgovarjajoče mesto v vodno korito in jo fiksirajte s sesalnimi nastavki na dno korita. Črpalka, kabel in cev hladilne vode (14) ne smejo prihajati v območje rezanja!
  Napolnite korito z vodo tako, da bo črpalka (13) v celoti v vodi.
• Odstranite zvezdasti ročajni vijak (11) in distančnik (40).

Pozor: Pri dviganju stroja iz korita in med transportom stroja je potrebno ponovno zavarovati rezalno enoto z zvezdastim ročajnim vijakom (11) in z distančnikom (40) !.

Pomembno!

Pazite, da se cev za hladilno vodo (14) pri montaži ne upogne, saj v tem primeru več ni zagotovljeno brezhibno delovanje.

Pozor!

Kabel in cev za hladilno vodo ne smeta zaiti v območje rezanja.

SVN

6. Uporaba

6.1 Stikalo za vklop / izklop (Sllka 6)

• Za vklop stroja pritisnite na „I“ na stikalu za vklop/izklop (16).
• Pred začetkom rezanja je treba počakati, da dobi rezalna plošča max. število vrtljajev in, da je začela hladilna vodna črpalka (13) poganjati vodo na rezalno ploščo.
• Za izklop stroja pritisnite „0“ na stikalu (16).
  Stroj je proti preobremenitvi opremljen z varovalnim stikalom (16a). Če se stroj preobremeni, se sproži varovalno stikalo proti preobremenitvi (16a). Po postopku hlajenja se lahko stroj vklopi tako, da pritisnete na varovalno stikalo proti preobremenitvi (16 a).

6.2 Rezanje pod kotom 90° (Slika 7/8)

• Odvijte zvezdasti ročajni vijak (27)
- Postavite kotni naslon (5) na kot 90( in ponovno zategnite zvezdasti ročajni vijak (27).
- Ponovno zategnite vijak (28) in fiksirajte kotni naslon (5).
• Potisnite galvo stroja (29) z ročajem (9) nazaj.
- Položite keramično ploščico na naslonsko podlago (6) na kotni naslon (5).
• Vključite rezalnik za keramične ploščice.
- Pozor! Počakajte dokler hladilna voda ne priteče do rezalne plošče (2).
- Glavo stroja (29) počasi in enakomerno potiskajte za ročaj (9) naprej skozi keramično ploščico.
- Po končanem rezanju ponovno izključite rezalnik za rezanje keramičnih ploščic.

6.3 Diagonalni rez 45° (Slika 9)

• Kotni naslon (5) nastavite na 45°.
- Izvršite rez kot je navedeno v točki 6.2.

6.4 Vzdolžno rezanje „rez Jolly“ 45° (Slika 10)

• Odvijte zvezdasti ročajni vijak (10)
• Nagnite vodilo (7) v levo na 45° na kotni skali (17).
- Ponovno zategnite zvezdasti ročajni vijak (10).
- Izvršite rez kot je navedeno v točki 6.2.

6.4.1 Obdelava večjih obdelovancev (Slika 11/12)

Da bi lahko obdelovali večje obdelovance, lahko dvignete rezalno enoto navzgor. V tem položaju lahko obdelujete obdelovance dolžine do 920 mm (do max. 38 mm debeline obdelovanca).

• V ta namen odstranite vijak (37) na zgornji strani.
  • Rezalna enota se samodejno dvigne navzgor.
• Sedaj lahko izvajate želene reze kot je opisano v Poglavjih 6.2 do 6.4 Potrebno je izvajati samo dodatno rahlo pritiskanje z ročajem.

6.5 Zamenjava diamantne rezalne plošče (Slika 13/14)

• Potegnite vtikač iz električnega omrežja.
• Odvijte 4 vijake (30) in snemite zaščito za rezalno ploščo (8).
• Namestite ključ (31) na motorsko gred in ga držite.
• S ključem (34) odvijajte prirobnično matico v smeri vrtenja rezalne plošče (2). (Pozor: levi navoj).
• Snemite zunanjo prirobnico (35) in rezalno ploščo (2).
• Pred montažo neve rezalne plošče dobro očistite sprejemno prirobnico.
• Novo rezalno ploščo ponovno vstavite v obratnem vrstnem redu in jo zategnite.

Pozor: Upoštevajte smer vrtenja rezalne plošče!

- Ponovno montirajte zaščito za rezalno ploščo (8).

6.6 Uporaba laserja (Slika 17-21)

6.6.1 Stacionarna uporaba (Slika 17/18)

Vklop: Stikalo za vklop / izklop (46) pomaknite v položaj „I“.

Izklop: Stikalo za vklop / izklop (46) pomaknite v položaj „0“.

Vključite laser (45). Laserski žarek se projicira na material, ki ga obdelujete in Vam pokaže natančni potek rezanja. S pomoćjo vijaka (47) lahko dodatno nastavljate laser. V ta namen odvijte za nekaj obratov vijak (47). Laser (45) lahko sedaj premikate in izravnavate na adapterju (48) v navpični in vodoravni smeri. Ponovno zategnite vijak (47), ko dosežete želeno nastavitev.

6.6.2 Uporaba kot laserska nivelirna naprava (Slika 17-20)

Odvijte vijak (47). Laser (45) lahko sedaj sna-mete iz adapterja (48) in ga lahko uporabljate kot eksterno lasersko nivelirno napravo. Laser (45) je opremljen z dvema vodnima tehtnicama / libelama (49) in ga lahko tako izravnavate v vodoravni in navpični smeri. Spodnja plošča (50) laserja je magnetna in zato lahko laser pritrdite na odgovarjajočo podlago.

Sliki 19 in 20 prikazujeta dva primera uporabe.

SVN

6.6.3 Zamenjava baterij

Odstranite spodnjo ploščo (50) tako, da odvijete 4 vijake (51). Vzemite ven stare baterije in jih zamenjajte z novimi. Ponovno privijte spodnjo ploščo (50).

7. Zamenjava električnega priključnega kabla

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in naročanje nadomestnih delov

Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.

8.1 Čiščenje

• S stroja redno čistite prah in umazanijo. Čiščenje je najuspešnejše s krpo ali čopičem.
• Za čiščenje plastike ne uporabljajte jedkih snovi.
• S kadi (3) in črpalke hladilnega sredstva (13) redno čistite umazanijo, sicer hlajenje diamantnega rezilnega koluta (2) ni zagotovljeno.

8.2 Vzdrževanje

Vse premične dele redno mažite v časovnih intervalih.

8.3 Transport

• Pred transportom morate v celoti iztočiti hladilno sredstvo.
• Pri dviganju stroja ne uporabljajte nobenih delov varnostne opreme.

8.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
• Številka potrebnega nadomestnega dela
Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Pokvarjene sestavne dele odstranite med posebne odpadke. V ta namen povprašajte v tehnični trgovini ali na občinski upravi!

10. Skladiščenje

Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C. Električno orodje shranjujte v originalni embalaži.

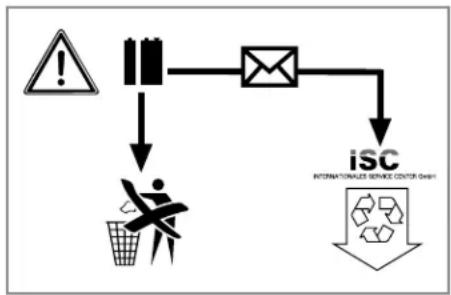

11. Odstranjevanje baterij

Baterije vsebujejo snovi, ki so nevarne za okolje. Baterij ne mečite med gospodinjske odpadke, v ogenj ali v vodo. Baterije morate odstranjevati tako, da jih zbirate, reciklirate ali odstranite v skladu s predpisi o varovanju okolja. Stare baterije pošljite iSC GmbH, Eschenstraße 6, D-94405 Landau. Tam bo zagotovljeno strokovno ustrezno odstranjevanje.

SVN

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2002/96/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

• Izdelek izpolnjuje zahteve EN 61000-3-11 in je predmet posebnih pogojev za priključitev. To pomeni, da uporaba s priključnimi točkami, ki bi si jih lahko prosto izbrali, ni dovoljena.
• Naprava lahko pri neugodnih omrežnih razmerah povzroči prehodna nihanja v napetosti.
• Izdelek je predviđen izključno za uporabo na priključnih točkah, ki a) ne prekoračujejo največje dovoljene omrežne impendance Z ali b) z najmanjšo trajno električno obremenitvijo omrežja 100 A na fazo.
• Kot uporabnik morate zagotoviti, po potrebi po posvetu z oskrbovalnim podjetjem za električno energijo, da vaša priključna točka, na katero želite priključiti izdelek, izpolnjuje eno od navedenih zahtev a) ali b).

SVN

Garancijska listina

Spoštovana stranka!

Naši proizvodi podležejo stroki kontroli kakovosti. Če pa ta naprava kljub temu ne bi kdaj delovala brezhibno, bomo to zelo obžalovali in Vas prosili, da se obrnete na našo servisno službo na naslov, ki je naveden na tem garancijskem listu ali pa na na najbližjega pristojnega trgovca z našimi proizvodi. Za uveljavljanje garancijskih zahtevkov velja sledeče:

1. Le-ti garancijski pogoji urejajo dodatne garancijske storitve. Vaši zakonski garancijski zahtevki ostanejo s to garancijo nespremenjeni. Naše garancijske storitve so za Vas brezplačne.
2. Garancijske storitve obsegajo izključno samo pomanjkljivosti zaradi napak v materialih in izdelavi in so omejene na odpravo takšnih pomanjkljivosti oziroma na zamenjavo naprave. Prosimo, da upoštevate, da naše naprave niso konstruirane za uporabo v obrtništvu ali industriji. Garancijska pogodba zato ne pride v poštev, će se naprava uporablja v obrtništvu ali v industrijskih obratih ali v podobnih dejavnostih. Poleg tega ne obsega naša garancija nadomestil za transportne poškodbe, škodo zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot n. pr. priklop na napačno omrežno napetost ali vrsto toka), pretirana ali nepravilna uporaba (wkot n.pr. preobremenitev naprave ali uporaba nedovoljenih orodij ali pribora), neupoštevanje predpisov za vzdrževanje in varnostnih predpisov, vstop tujih predmetov v napravo (kot n.pr. pesek, kamenje ali prah), uporaba sile ali tuji vplivi (kot n.pr. poškodbe zaradi padca naprave) ter običajna obraba naprave zaradi uporabe. To velja še posebej za akumulatorje, za katere vendarle dajemo garancijski rok 12 mesecev. Veljavnost garancijskih zahtevkov ugasne, će so bili na npravi že izvajani posegi.
3. Garancijska doba znaša 5 leti in začne teči z dnevom nakupa naprave. Garancijske zahtevke morate uveljavljati pred potekom garancijske dobe v sveh tednih potem ko ste ugotovili napako. Uveljavljanje garancijskih zahtevkov po poteku garancijske dobe je izključeno. Popravilo ali zamenjava naprave ne privede do podaljšanja garancijske dobe, niti se ne postavi nova garancijska doba zaradi takšnih storitev ali zaradi eventuelno vgrajenih nadomestnih delov. To velja tudi za servisne storitve na licu mesta.
4. Za uveljavljanje Vašega garancijskega zahtevka nam pošljite pokvarjeno napravo brez poštnine na spodaj navedeni naslov. Priložite original računa ob nakupu ali drugo potrdilo kot dokazilo o nakupu z datumom nakupa. Zato prosimo, da dobro shranite račun kot dokazilo o nakupu! Prosimo, da nam po možnosti natančno opišete vzroke reklamacije. Če napaka izpolnjuje naše garancijske pogoje, boste nemudoma dobili nazaj popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in okvarjene dele v skladu z garancijskimi pogoji, opisanimi v teh navodilih za uporabo.

HRV

⚠️ Pozor: lasersko zračenje Nemojte gledati u zraku Klasa lasera 2
