BRUGSANVISNING STR 921 L Herkules

DNK Original betjeningsvejledning Stenkapmaskine

Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Vigtigt! Fare for at skære sig

Segmenterede diamantskæreskliver må Ikke anvendes

Afmonter laseren, inden du rengør maskinen med vand.

DNK

⚠ Vigtigt!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Advarsel!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

⚠️ Pas på: Laserstråling Kig ikke ind i strålen Laserklasse 2

• Kig ikke direkte ind i laserstrålen uden øjenbeskyttelse.
  • Kig ikke direkte ind i strålegangen.
• Ret aldrig laserstrålen mod reflekterende flader eller mod personer og dyr. Også en laserstråle med lav effekt kan give øjenskader.
• Pas på – afvigelser fra den her anførte fremgangsmåde kan medføre farlig strålingseksponering.
  • Äbn aldrig lasermodulet.
  • Hvis måleinstrumentet ikke bruges over læn-

gere tid, skal batterierne tages ud.

Supplerende sikkerhedsanvisninger

• Stil maskinen på et plant, skridsikkert underlag. Maskinen må ikke vakle.
• Kontroller, at netspændingen, som står angivet på mærkepladen, svarer til den forhåndenværende netspænding. Først herefter forbinder du stikket med strømforsyningsnettet.
  • Tag sikkerhedsbriller på.
• Brughøreværn.
  • Brugsikkerhedshandsker.
• Diamantskæreskiver med revner må ikke mere benyttes og skal skiftes ud.
  • Segmenterede skæreskiver må ikke benyttes.
  • Pas på: Skæreskive har efterløb!
• Brems ikke diamantskæreskiven ned ved at udøve tryk ind på siden.
• Pas på: Diamantskæreskiven skal altid køles med vand.
• Træk stikket ud af stikkontakten, før du udskifter skæreskiven.
• Brug kun formålsegnede diamantskæreski- ver.
• Lad aldrig maskinen stå uden opsyn i rum, hvor der opholder sig børn.
• Træk stikket ud af stikkontakten, før du kontrollerer det elektriske motorrumssystem.
• Uorden på arbejdsstedet øger risikoen for uheld.
• Sørg for at stå stabilt, og vær altid i god balance under arbejdet. Undgå abnorme kropsholdninger.
• Hvis skæreskiven blokerer, skal maskinen slukkes og kobles fra strømforsyningsnettet; først herefter må arbejdsemnet fjernes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/3/4/6/10)

1. Bordben

2. Diamantskæreskive

3. Bakke

4. Arbejdsbord

5. Vinkelanslag

6. Anslagsskinne

7. Føreskinne

8. Skæreskiveværn

9. Håndtag

10. Stjernegrebsskrue til vinkelindstilling

11. Stjernegrebsskrue til transportsikring

12. Vingeskruer

DNK

13. Kølevandspumpe

1. Slange
2. Motor
3. Tænd-/slukkontakt
4. Vinkelskala

2.2 Leveringsomfang

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Vigtigt!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, foller og smådele! Fare for Indtagelse og kvælning!

• Stenskæremaskine
Bakke (3)
• Kølevandspumpe (13)
• Vinkelanslag (5)
Bordben (1)
• Originalbetjeningsvejledning
• Sikkerhedsanvisninger

Fliseskæremaskinen kan benyttes til almindelige skærearbejder på små og mellemstore fl iser (kakler, keramik eller lignende) under hensyntagen til maskinens størrelse. Maskinen er specielt udviklet og konstrueret til hjemme- og håndværksmæssig brug. Må ikke anvendes til skæring i træ og metal.

Saven må kun benyttes til de formål, den er beregnet til. Hvis saven anvendes til andre formål, er der tale om misbrug. Brugeren og ikke producenten bærer ansvaret for eventuelle skader og alle former for kvæstelser som følge heraf.

Der må kun anvendes skæreskiver, der egner sig til maskinen. Det er forbudt at benytte savblade af nogen som helst art. Korrekt anvendelse af saven betyder også, at sikkerhedsinstruktionerne samt vejledningen m.h.t. samlingen og anvendelsen af saven i instruktionsbogen overholdes. De per-

soner, der arbejder med saven og vedligeholder den, skal kende den og være instrueret om den mulige risiko ved at benytte den. Derudover skal de gældende bestemmelser til forebyggelse af ulykker overholdes nøje. Der skal også tages højde for andre eksisterende generelle retningslinjer m.h.t. arbejdsmiljø og sikkerhed. Hvis der foretages ændringer på maskinen, bortfalder ethvert ansvar for eventuelle skader som følge heraf fra producentens side. Også ved korrekt anvendelse af saven kan bestemte restrisikofaktorer ikke udelukkes fuldstændigt. Det drejer sig som følge af maskinens konstruktion og opbygning især om følgende:

• Berøring af diamantskæreskiven uden for det afskærmede område.
• Snitsår som følge af kontakt med den roterende diamantskæreskive.
• Udslyngning af fejlbehæftet diamantbelægning fra skæreskiven.
  • Af arbejdsemner og dele heraf.
• Høreskader som følge af manglende anvendelse af høreværn.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Motorydelse: 2200 W S2 20 min

Motorhastighed: 3000 min ^1

Vekselstrømsmotor 230 V \~ 50 Hz

Isoleringsklasse .... Klasse B

Kapslingsklasse IP54

Savningens længde 920 mm

Jollyens længde 920 mm

Maks. emnetykkelse 90°: 70 mm

Maks. emnetykkelse 45°: 55 mm

Diamantskæreskive ......ø 300 x ø 25,4

Laserklasse....2

Bølgelængde, laser 650 nm

Eff ekt, laser ....../< 1 mW

Strømforsyning, laser 2 x 1,5 V (AAA)

Vægt 78 kg

DNK

Funktionstid:

En funktionstid på S2 20 min (korttidsdrift) betyder, at motoren – med den nominelle effekt (2200

W) – højst må udsættes for vedvarende belastning i så lang tid, som det står anført på datapladen (20 min.)

Ellers vil den blive overophedet. Under driftspausen afkøles motoren til udgangstemperatur igen.

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN 61029.

Drift

Lydtryksniveau L_pA 94,5 dB(A)

Usikkerhed K_pA .....3 dB

Lydeff ektniveau L_WA 107,5 dB(A)

Usikkerhed K_WA 3 dB

Tomgang

Lydtryksniveau L_dA 76 dB(A)

Usikkerhed K_pA .....3 dB

Lydeff ektniveau L_WA 89 dB(A)

Usikkerhed K _WA 3 dB

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmäden efter maskinen.
• Overbelast ikke maskinen.
- Lad i givet fald maskinen underkaste et efter-syn.
- Sluk maskinen, när den ikke benyttes.
• Bærhandsker.

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssligt, er der stadlgvæk nogle risikofaktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.

2. Høreskader, såfremt der ikke bæres egnet høreværn.

3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

• Maskinen skal stilles op, så den står sikkert, dvs. at den skal skrues fast til en arbejdsbænk, det tilhørende understel eller lign.
• Før maskinen tages i brug, skal alle afdækninger og sikkerhedsanordninger være rigtigt påmonterede.
  • Kapskiven skal kunne køre frit.

Montering af understel og kølevandspumpe (fi g. 2-5)

• Skru bordbenene (1) på vandbakken med
• vingeskruerne(12).
• Stil skæremaskinen komplet i bakken (3).
- Læg kølevandspumpen (13) på et passende sted i vandkarret, og fastgør den til bunden af bakken med sugekopper. Pumpe, kabel og kølevandsslange (14) må ikke kunne komme ind i skæreområdet!
- Fyld vand på, indtil pumpen (13) er dækket helt af vand.
- Fjern stjernegrebsskruen (11) og afstandsstykket (40).

Pas på, at der ikke opstår knæk på kølevands- slangen (14) under montagen, da det vil hindre en fejlfri funktion.

Vigtigt!

Kabel og kølevandsslange må ikke kunne komme ind i skæreområdet.

6. Betjening

6.1 Tænd/sluk-knap (fi g. 6)

• For at tænde skal du trykke på „l“ på afbryderen (16).
  • Før skærearbejdet påbegyndes skal du vente

DNK

på, at kapskiven har nået det maksimale omdrejningstal, og kølevandspumpen (13) har transporteret vandet til kapskiven.

• For at slukke skal du trykke på „0“ på afbryderen (16).
• Maskinen er udstyret med en overbelastningsafbryder (16 a). Hvis maskinen overbelastes, slår overbelastningsafbryderen (16 a) fra. Efter afkøling kan maskinen tændes igen ved at trykke på overbelastningsafbryderen (16 a).

6.2 90° snlt (fi g. 7/8)

• Løsn stjernegrebsskruen (27).
Vinkelansats (5) sættes til 90°, og stjerne-grebsskruen (27) strammes til igen.
- Skruerne (28) strammes til igen for at fiksere vinkelansatsen (5).
- Maskinhovedet (29) på håndtaget (9) skubbes bagud.
- Flise lægges på ansatsskinnen (6) op ad vinkelansatsen (5).
• Tændforfliseskæreren.
- Vigtigt: Vent, indtil kølevandet har nået kapskiven (2).
- Tag fat i håndtaget (9) og træk maskinhovedet (29) langsomt og jævnt fremad gennem flisen.
- Efter at skærearbejdet er afsluttet, skal du slukke for fliseskæreren.

6.3 45° Diagonalsnit (fi g. 9)

• Indstil vinkelansats (5) til 45°
• Foretag snit som beskrevet i 6.2.

6.4 45° Langsgående snit, „Jolly-snit“ (fi g. 10)

• Løsn stjernegrebsskruen (10)
- Lad føringsskinnen (7) hælde 45° i forhold til vinkelskalaen (17).
Stram stjernegrebsskruen (10) til igen.
• Foretag snit som beskrevet i 6.2.

6.4.1 Bearbejdning af større emner (fi g. 11/12)

Til bearbejdning af større emner kan skæreenheden klappes op. I denne position kan emner med en længde på op til 920 mm (op til maks. 38 mm emnetykkelse) bearbejdes.

• Til det fjernes skruen (37) på oversiden.
• Skæreenheden klapper automatisk op.
• Nu kan de ønskede snit udføres som beskrevet i kap. 6.2 - 6.4 Her kræves blot et let tryk nedad på håndtaget.

6.5 Udskift diamantkapskiven (fi g. 13/14)

• Træk netstikket ud
- Løsn de 3 skruer (30), og tag savbladsværnet (8) af.
• Sæt nøglen (31) på motorakslen, og hold den.
- Ved hjælp af nøglen (34) løsnes flangemøtrikken i kapskivens (2) løberetning. (Vigtigt: venstregevind)
• Yderflangen (35) og kapskiven (2) tages af.
- Holderflangen rengøres grundigt, før den nye kapskive sættes på.
Den nye kapskive sættes i igen i omvendt rækkefølge og spændes fast.

Vigtigt: Bemærk kapskivens løberetning!

• Savbladsværnet (8) sættes på igen.

6.6 Laserdrift (fi g. 17-21)

6.6.1 Stationær laserdrift (fi g. 17/18)

Tænde: Sæt tænd/sluk-knappen (46) på "I". Slukke: Sæt tænd/sluk-knappen (46) på "0".

Tænd for laseren (45). En laserlinie projiceres ind på materialet og angiver den nøjagtige skærebane. Laseren kan efterjusteres med skruen (47). Det gøres ved at skrue skruen (47) nogle omdrejninger løs. Laseren (45) kan nu bevæges og rettes ind i vertikal og horisontal retning på adapteren (48). Spænd skruen (47) fast igen, når indstillingen er, som den skal være.

6.6.2 Anvendelse som lasernivelleringsapparat (fi g. 17-20)

Tag skruen ud (47). Nu kan laseren (45) tages af adapteren (48) og anvendes som eksternt lasernivelleringsapparat. Laseren (45) er udstyret med to lodstokslibeller (49) som en hjælp til at rette laseren ind, horisontalt og vertikalt. Laseren har en magnetisk fundamentplade (50) til praktisk fastgørelse af laseren. Figur 19 og 20 viser to eksempler på anvendelse.

6.6.3 Skift af batteri

Skru de 4 skruer (51) ud, og fjern fundamentpladen (50). Tag de brugte batterier ud, og sæt nye i. Skru fundamentpladen (50) fast igen.

7. Udskiftning af nettilslutningsledning

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

DNK

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

8.1 Rengøring

• Støv og snavs skal fjernes fra maskinen med jævne mellemrum. Maskinen rengøres bedst med en klud eller en pensel.
• Undgå brug af ætsende midler, när du rengør kunststofdelene.
• For at sikre en konstant køling af diamantskæreskiven (2) skal bakken (3) og kølemiddelpumpen (13) rengøres med jævne mellemrum.

8.2 Vedligeholdelse

Alle bevægelige dele skal smøres med jævne mellemrum.

8.3 Transport

• Kølemidlet skal tømmes helt ud inden transporten.
• Brug ikke sikkerhedsanordninger til at løfte maskinen med.

8.4 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer.
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel.
  Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

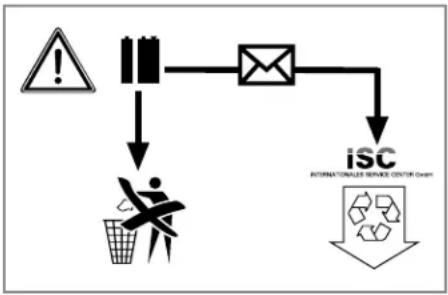

11. Bortskaff else af batterier

Batterier indeholder miljøskadelige materialer. Smid ikke batterier ud som husholdningsaff ald; batterier må ikke udsættes for ild eller vand. Batterier skal bortskaff es miljømæssigt forsvarligt efter brug; dvs. de skal indleveres på genbrugsstation eller smides i særlige batterisorteringsbeholdere. Brugte batterier kan sendes til ISC GmbH, Eschenstraße 6 in D-94405 Landau. Producenten vil i så fald sørge for en forskiftsmæssig bortskaff else.

Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaff ald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

DNK

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

• Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tilslutning. Det vil sige, at anvendelse på vilkårligt udvalgte tilslutningssteder ikke er tilladt.
• Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.
• Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som a) holder sig inden for en maksimal tilladt netimpedans på Z sys = 0,271 Ω, eller b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase.
• Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslutningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

DNK

Garantibevis

Kære kunde!

Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller nærmeste byggemarked. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på. Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.

3. Garantiperioden udgør 5 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens begrænsninger i henhold til garantibestemmelserne i nærværende betjeningsvejledning.
