| Vrsta izdelka | Profesionalni visokotlačni čistilnik |
| Znamka | Kärcher |
| Model | HD 13184 S S Plus (HD 13/18 S Plus) |
| Maks. delovni tlak | 180 bar (18 MPa) |
| Maks. pretok | 1300 l/h (21,67 l/min) |
| Absorbirana moč | 9,2 kW |
| Električno napajanje | 230 V / 50 Hz / 3~ (trifazno) |
| Vrsta zaščite | IPX5 |
| Teža (brez dodatkov) | približno 84 kg |
| Mere (D × Š × V) | 560 × 500 × 1090 mm |
| Prostornina rezervoarja za detergent | 6 litrov |
| Maks. temperatura dovodne vode | 60 °C |
| Raven zvočnega tlaka LpA | 72 dB(A) |
| Raven zvočne moči LWA | 87 dB(A) |
| Vrsta motornega olja | SAE 90 |
| Količina olja | 1,2 litra |
| Glavne funkcije | Visokotlačno čiščenje, nizkotlačno z detergentom, regulacija tlaka/pretoka |
| Varnostne naprave | Razbremenilni ventil, tlačno stikalo, varnostni zatič na pištoli |
| Redno vzdrževanje | Preverjanje nivoja olja, čiščenje finega filtra, menjava olja vsakih 500 ur |
| Garancija | V skladu s pogoji distribucijske države |
Pogosto zastavljena vprašanja - HD 13184 S S Plus Kärcher
Vprašanja uporabnikov o HD 13184 S S Plus Kärcher
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Visokotlačni čistilec v formatu PDF brezplačno! Poiščite svoja navodila HD 13184 S S Plus - Kärcher in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. HD 13184 S S Plus znamke Kärcher.
NAVODILA ZA UPORABO HD 13184 S S Plus Kärcher
30 Ruiskuputki EASY!Lock
dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.
Vsebinsko kazalo
Elementi naprave ..... SL 1
Varnostna navodila ..... SL 1
Namenska uporaba. SL 2
Varnostne priprave ..... SL 2
Varstvo okolja SL 2
Pred zagonom..... SL 3
Zagon SL 3
Uporaba SL 4
Transport. SL 6
Skladiščenje .... SL 6
Vzdrževanje SL 6
Pomoč pri motnjah ..... SL 7
Pribor in nadomestni deli .... SL 8
Garancija. SL 8
Izjava EU o skladnosti. ..... SL 8
Tehnični podatki SL 9
Elementi naprave
Glejte stran ovitka
1 Ročna brizgalna pištola EASY!Force
2 Sprožilna ročica
3 Varovalo
4 Visokotlačna gibka cev EASY!Lock
5 Držalo za ročno brizgalno pištolo
6 Dozirni ventil za čistilo
15 Odlagalno mesto za šobe
16 Vodni priključek
17 Fini filter
18 Prikaz nivoja olja
19 Posoda za olje
20 Kontrolna lučka za obratovalno stanje / motnjo
21 Odlagalno mesto za gibke cevi
22 Prezračevanje rezervoarja za čistilo
23 Predal za pribor
24 Nosilec kabla
25 Cevni boben
26 Ročica
27 Ročaj
28 Prekrovna matica
29 Šoba
30 Brizgalna cev EASY!Lock
32 Zaščitna zaskočka
Barvan oznaka
– Upravljalni elementi za proces čiščenja so rumeni.
– Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.
Varnostna navodila
– Pred prvim zagonom obvezno preberite varnostna navodila št. 5.951-949.0!
– Upoštevajte ustrezne nacionalne predpi- se zakonodajalca za škropilnike tekočin.
– Upoštevajte ustrezne nacionalne pred-pise zakonodajalca za preprečevanje nesreč. Škropilnik tekočin je potrebno redno pregledovati in o rezultatu pregle-da je potrebno podati pismeno izjavo.
Opozorilo na neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.
△OPOZORILO
Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.
PREVIDNOST
Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.
POZOR
Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.
Simboli na napravi
Visokotlačni curki so lahko pri nestrokovni uporabi nevarni.
Curka ne smete usmerjati na osebe, živali, aktivno električno opremo ali na samo napravo.
V skladu z veljavnimi predpisi na-prava ne sme nikoli delovati brez sistemskega ločilnika na omrežju pitne vode. Uporabiti je treba
ustrezen sistemski ločilnik podjetja KÄRCHER ali alternativno sistemski ločilnik v skladu z EN 12729 tipa BA.
Voda, ki je tekla skozi sistemski ločevalnik, je klasificirana kot nepitna.
PREVIDNOST
Sistemski ločevalnik vedno priključite na oskrbo z vodo, nikoli neposredno na napravo.
Namenska uporaba
Ta visokotlačni čistilnik uporabljajte izključno
- za čiščenje z nizkotlačnim curkom in čistilom (npr. čiščenje strojev, vozil, zgradb, orodij),
– za čiščenje z visokotlačnim curkom brez čistila (npr. čiščenje fasad, teras, vrtnih naprav).
Za trdovratno umazanijo priporočamo kot poseben pribor frezalo za umazanijo.
Zahteve za kakovost vode:
POZOR
Kot visokotlačni medij se sme uporabljati le čista voda. Umazanije vodijo do predčasne obrabe ali oblog v stroju.
Če se uporabi reciklirana voda, se naslednjih mejnih vrednsoti ne sme prekoračiti.
| pH vrednost 6,5...9,5 | |
| električna prevodnost * Prev | odnost sveže vode +1200 μS/cm |
| usedljive snovi ** < 0,5 mg/l | |
| filtrirane snovi *** < 50 mg/l | |
| Ogljikovodiki < 20 mg/l | |
| Klorid < 300 mg/l | |
| Sulfat < 240 mg/l |
| kalcij < 200 mg/l | |
| Skupna trdota < 28 °dH | < 50 °TH< 500 ppm(mg CaCO_3 /l) |
| Železo < 0,5 mg/l | |
| Mangan < 0,05 mg/l | |
| Baker < 2 mg/l | |
| Aktivni klor | < 0,3 mg/l |
| brez neprijetnih vonjev | |
| * Maksimum skupno 2000 μS/cm** Prostornina vzorca 1 l, čas usedanja 30 min*** brez abrazivnih snovi | |
Varnostne priprave
Varnostne naprave ščitijo uporabnika, zato se jih ne sme izključiti ali ovirati njihovega delovanja.
Prelivni ventil s tlačnim stikalom
Pri reduciranju količine vode z regulatorjem tlaka/količine prelivni ventil odpre in del vode steče nazaj na sesalno stran črpalke. Če sprožilno ročico na ročni brizgalni pištoli spustite, tlačno stikalo izklopi črpalko in visokotlačni curek se ustavi. Če sprožilno ročico povlečete, se črpalka ponovno vklopi. Prelivni ventil in tlačno stikalo sta tovarniško nastavljena in plombirana. Nastavitev sme izvesti le uporabniški servis.
Varstvo okolja
 | Embalaža je primerna za recikli-ranje. Prosimo, da embalaže ne odvržete med gospodinjske od-padke, temveč jo odložite v zbi-ralnik za ponovno obdelavo. |
 | Stare naprave vsebujejo drago-cene reciklirne materiale, ki jih je treba odvajati za ponovno upo-rabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme. |
Električne in elektronske naprave imajo pogosto sestavne dele, ki pri nepravilnem rav-
nanju ali odstranjevanju med odpadke lahko predstavljajo nevarnost za zdravje ljudi in okolje. Ti sestavni deli so kljub temu po-membni za pravilno delovanje naprav. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.
Opozorila k sestavinam (REACH)
Aktualne informacije o sestavinah najdete na:
– Pri razpakiranju preverite vsebino em-balaže.
– V primeru transportnih poškodb takoj obvestite trgovca.
Preverjanje nivoja olja
→ Odčitajte prikaz nivoja olja ob stoječi napravi. Nivo olja mora ležati nad obemi kazalci.
Aktivirajte prezračevanje posode z oljem
→ Izvijte pritrditveni vijak pokrova naprave, snemite pokrov naprave.
→ Odrežite konico pokrova posode za olje.
→ Pritrdite pokrov naprave.
Montiranje ročne brizgalne pištole, brizgalne cevi in šobe
Napotek: Sistem EASY!Lock s hitrim navojem omogoča spajanje komponent s samo enim obratom.
→ Visokotlačno šobo nataknite na brizgalno cev.
→ Namestite slepo matico in jo trdno privijte z roko (EASY!Lock).
→ Brizgalno cev povežite z ročno brizgalno pištolo in jo ročno privijte (EA-SY!Lock).
Montaža pribora
Pri napravah brez cevnega bobna:
→ Visokotlačno gibko cev povežite z ročno brizgalno pištolo in visokotlačnim priključkom naprave ter jo ročno privijte (EASY!Lock).
→ Držalo za kabel pritrdite v stransko izvrtino na ročaju.
Pri napravah s cevnim bobnom:
→ Ročico vtaknite v gred cevnega bobna in zaskočite.
→ Pred navijanjem visokotlačno gibko cev raztegnjeno poravnajte.
→ Visokotlačno gibko cev z vrtenjem ročice v enakomernih slojih navijte na cevni bo-ben. Smer vrtenja izberite tako, da se visokotlačna gibka cev ne bo prepognila.
→ Visokotlačno gibko cev povežite z ročno brizgalno pištolo in jo ročno privijte (EASY!Lock).
Zagon
△OPOZORILO
Nevarnost poškodb! Naprava, pribor, dovo-dni vodi in priključki morajo biti v brezhib-nem stanju. Če stanje ni brezhibno, napra-ve ne smete uporabljati.
Nevarnost poškodbe zaradi električnega udara.
- Naprava mora biti nujno z vtičem priključena na električno omrežje. Neločljiva povezava z električnim omrežjem je prepovedana. Vtič služi za ločitev od omrežja.
— Napravo priključite samo na izmenični tok. -
Minimalno zavarovanje vtičnice (glej tehnične podatke).
-

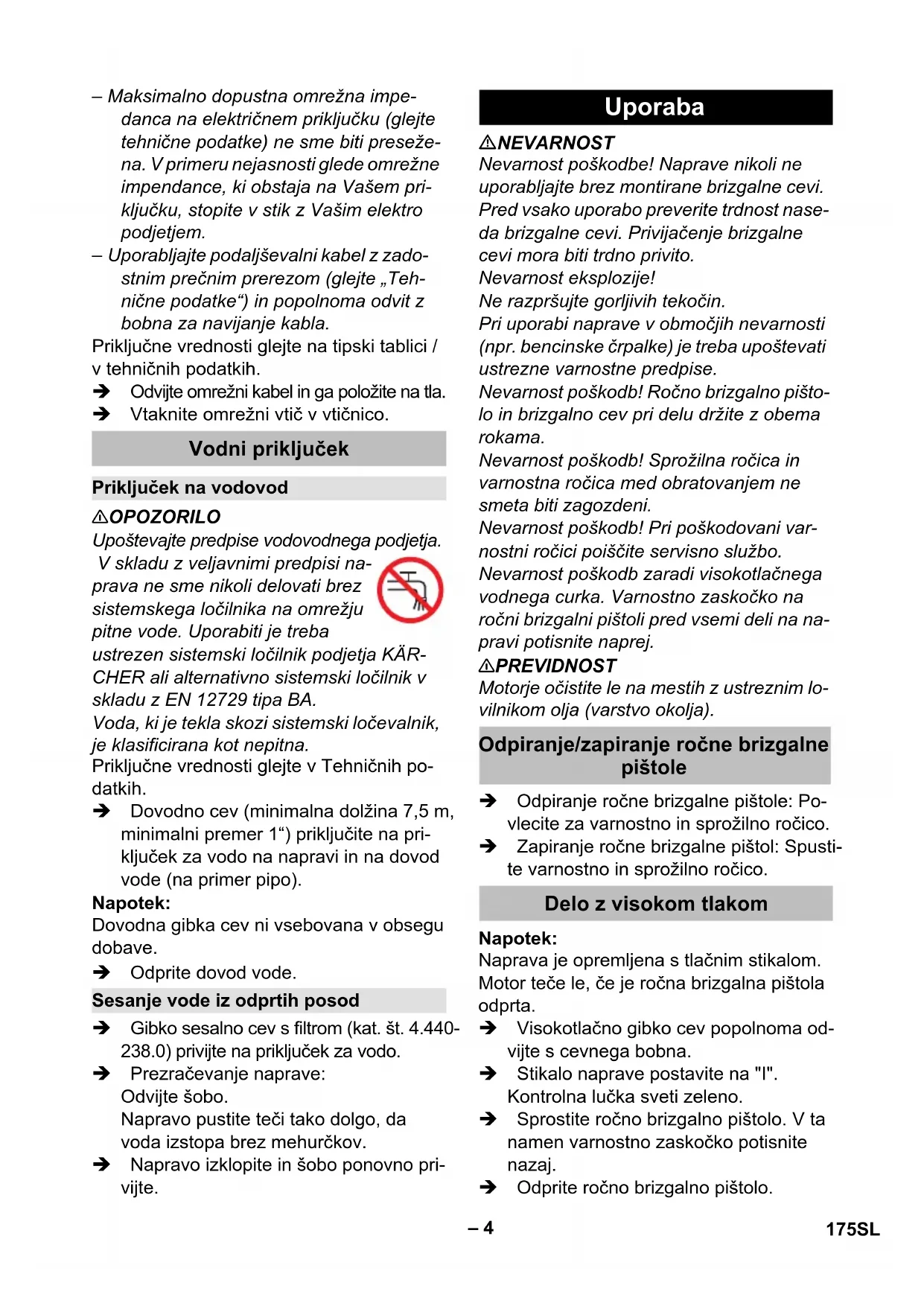

Maksimalno dopustna omrežna impedanca na električnem priključku (glejte tehnične podatke) ne sme biti presežena. V primeru nejasnosti glede omrežne impendance, ki obstaja na Vašem priključku, stopite v stik z Vašim elektro podjetjem.
- Uporabljajte podaljševalni kabel z zadostnim prečnim prerezom (glejte „Tehnične podatke“) in popolnoma odvit z bobna za navijanje kabla.
Priključne vrednosti glejte na tipski tablici / v tehničnih podatkih.
→ Odvijte omrežni kabel in ga položite na tla.
→ Vtaknite omrežni vtič v vtičnico.
Vodni priključek
Upoštevajte predpise vodovodnega podjetja.
V skladu z veljavnimi predpisi na-prava ne sme nikoli delovati brez sistemskega ločilnika na omrežju pitne vode. Uporabiti je treba
ustrezen sistemski ločilnik podjetja KÄRCHER ali alternativno sistemski ločilnik v skladu z EN 12729 tipa BA.
Voda, ki je tekla skozi sistemski ločevalnik, je klasificirana kot nepitna.
Priključne vrednosti glejte v Tehničnih podatkih.
→ Dovodno cev (minimalna dolžina 7,5 m, minimalni premer 1“) priključite na pri- ključek za vodo na napravi in na dovod vode (na primer pipo).
Napotek:
Dovodna gibka cev ni vsebovana v obsegu dobave.
→ Odprite dovod vode.
Sesanje vode iz odprtih posod
→ Gibko sesalno cev s filtrom (kat. št. 4.440-238.0) privijte na priključek za vodo.
→ Prezračevanje naprave:
Odvijte šobo.
Napravo pustite teči tako dolgo, da voda izstopa brez mehurčkov.
→ Napravo izklopite in šobo ponovno privijte.
Uporaba
⚠️NEVARNOST
Nevarnost poškodbe! Naprave nikoli ne uporabljajte brez montirane brizgalne cevi.
Pred vsako uporabo preverite trdnost naseda brizgalne cevi. Privijačenje brizgalne cevi mora biti trdno privito.
Nevarnost eksplozije!
Ne razpršujte gorljivih tekočin.
Pri uporabi naprave v območjih nevarnosti (npr. bencinske črpalke) je treba upoštevati ustrezne varnostne predpise.
Nevarnost poškodb! Ročno brizgalno pištolo in brizgalno cev pri delu držite z obema rokama.
Nevarnost poškodb! Sprožilna ročica in varnostna ročica med obratovanjem ne smeta biti zagozdeni.
Nevarnost poškodb! Pri poškodovani varnostni ročici poiščite servisno službo.
Nevarnost poškodb zaradi visokotlačnega vodnega curka. Varnostno zaskočko na ročni brizgalni pištoli pred vsemi deli na napravi potisnite naprej.
PREVIDNOST
Motorje očistite le na mestih z ustreznim lovilnikom olja (varstvo okolja).
Odpiranje/zapiranje ročne brizgalne pištole
→ Odpiranje ročne brizgalne pištole: Povlecite za varnostno in sprožilno ročico.
→ Zapiranje ročne brizgalne pištol: Spustite varnostno in sprožilno ročico.
Delo z visokom tlakom
Napotek:
Naprava je opremljena s tlačnim stikalom.
→ Visokotlačno gibko cev popolnoma od-vijte s cevnega bobna.
→ Stikalo naprave postavite na "I".
Kontrolna lučka sveti zeleno.
→ Sprostite ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite nazaj.
→ Odprite ročno brizgalno pištolo.
⚠️NEVARNOST
Pri nastavljanju regulatorja tlaka in količine pazite na to, da se privijačenje brizgalne cevi ne odvije.
→ Z vrtenjem (brezstopenjsko) regulatorja tlaka in količine nastavite (+/-) delovni tlak in količino vode.
Napotek:
Pri najmanjšem pretoku poskrbi odpadna toplota motorja za segrevanje vode na ca. 15 °C.
Obratovanje s čistilom
△OPOZORILO
Neustrezna čistila lahko napravo in objekt, ki ga čistite, poškodujejo. Uporabljajte le čistilna sredstva, ki jih dovoljuje Kärcher. Upoštevajte priporočilo za doziranje in napotke, ki so priloženi čistilnim sredstvom. Za varovanje okolja ravnajte varčno s čistili. Upoštevajte varnostna opozorila na čistilih. Kärcher čistila zagotavljajo nemoteno delo. Prosimo, da se posvetujete z nami ali pa zatevajte naš katalog ali informacijske liste o čistilih.
→ Napolnite rezervoar za čistilo.
⚠️NEVARNOST
Nevarnost poškodb! Napravo pred menjavo šobe izklopite in aktivirajte ročno brizgalno pištolo, dokler naprava ni tlačno razbremenjena.
→ Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.
→ Visokotlačno šobo zamenjajte z nizkotlačno šobo (velikost 250, pribor).
→ Dozirni ventil čistilnega sredstva nastavite na želeno koncentracijo.
Koncentracija čistila [%] (pri max. pretoku)
| Položaj dozirnega ventila | 1 | 3 | 5 | 7 |
| Koncentracija čisti-la [%](pri max. pretoku) | 0,5 2, | 5 5,0 | 7,0 |
Priporočljiva metoda čiščenja
→ Čistilno sredstvo varčno razpršite po suhi površini in pustite, da učinkuje (vendar se ne sme posušiti).
→ Raztopljeno umazanijo splaknite z visokotlačnim curkom.
→ Po obratovanju filter potopite v čisto vodo. Dozirni ventil obrnite na najviško koncentracijo čistilnega sredstva. Zaženite napravo in jo eno minuto spirajte s čisto vodo.
Prekinitev obratovanja
→ Zaprite ročno brizgalno pištolo.
Naprava se izklopi.
→ Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.
Po prekinitvi:
→ Sprostite ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite nazaj.
→ Odprite ročno brizgalno pištolo.
Naprava se ponovno vklopi.
Čas pripravljenosti
Znotraj časa pripravljenosti za obratovanje se naprava zažene pri odprtju ročne brizgalne pištole. Kontrolna lučka sveti zeleno.
Če ostane ročna brizgalna pištola 30 minut zaprta, se čas pripravljenosti za obratovanje konča. Kontrolna lučka utripa zeleno.
Resetiranje časa pripravljenosti na obratovanje
→ Stikalo naprave obrnite na "0".
→ Počakajte trenutek.
→ Stikalo naprave postavite na "I".
Uporabniški servis lahko napravo nastavi na neprekinjeno obratovanje.
Izklop stroja
→ Zaprite dovod vode.
→ Odprite ročno brizgalno pištolo.
→ Črpalko vklopite s stikalom naprave in jo pustite teči 5–10 sekund.
→ Zaprite ročno brizgalno pištolo.
→ Stikalo stroja na "0/OFF".
→ Omrežni vtič izvlecite iz vtičnice le s su-himi rokami.
→ Odstranite vodni priključek.
→ Pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.
→ Zavarujte ročno brizgalno pištolo. V ta namen varnostno zaskočko potisnite naprej.
⚠️NEVARNOST
Nevarnost oparin zaradi vroče vode. V izklopljenem stroju vsebovani ostanek vode se lahko segreje. Pri odstranjevanju cevi z dovoda vode lahko segreta voda brizgne ven in povzroči oparine. Gibko cev snemite šele, ko je naprava ohlajena.
Zaščita pred zamrznitvijo
POZOR
Zmrzal nepopolnoma napravo, iz katere voda ni popolnoma odstranjena.
Napravo shranite na mesto, kjer ni zmrzali.
Če shranjevanje naprave brez zmrzali ni možno:
→ Izpraznite rezervoar za čistilo (glejte »Nega in vzdrževanje/Po potrebi«)
→ Izpustite vodo.
→ Skozi napravo črpajte standardno sredstvo proti zamrznitvi.
Napotek:
Uporabite običajno zaščitno sredstvo proti zmrzali za avtomobile na glikolni osnovi.
Upoštevajte navodila za uporabo proizvajalca sredstva proti zmrzovanju.
→ Napravo pustite teči maks. 1 minuto, da se črpalka in cevi izpraznejo.
Transport
PREVIDNOST
Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo na-prave.
POZOR
Sprožilno ročico med transportom zaščitite pred poškodbami.
→ Za transport prek daljših stez napravo vlecite za sabo tako, da jo držite za ročaj.
→ Pred transportom v ležečem položaju izpraznite rezervoar za čistilo.
→ Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.
Skladiščenje
PREVIDNOST
Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.
Ta naprava se sme shraniti le v notranjih prostorih.
Vzdrževanje
⚠️NEVARNOST
Nevarnost poškodbe zaradi nehoteno zagnane naprave in električnega udara.
Pred vsemi deli na napravi, izklopite napravo in izvlecite omrežni vtič.
Napotek:
Odpadno olje se sme odvreči le na za to pred-videnih zbirnih mestih. Prosimo, da eventualno odpadno olje oddate tja. Onesnaževanje okolja z odpadnim oljem je kaznivo.
Varnostni pregled/vzdrževalna pogodba
S trgovcem se lahko dogovorite o rednem varnostnem pregledu ali sklenete vzdrževalno pogodbo. Prosimo, da se z nami posvetujete.
Pred vsakim obratovanjem
→ Priključni kabel preglejte glede poškodb (nevarnost zaradi električnega udara), poškodovani priključni kabel naj poo-blaščena servisna služba/elektro stro-kovnjak nemudoma zamenja.
→ Visokotlačno cev preverite glede poškodb (nevarnost razpok).
Poškodovano visokotlačno cev takoj zamenjajte.
→ Preverite tesnost naprave (črpalke). 3 kapljice vode na minuto so dopustne in lahko kapljajo na spodnji strani naprave. Pri večji netesnosti se obrnite na uporabniški servis.
Tedensko
→ Preverite gladino olja. Pri mlečnem olju (voda v olju) se nemudoma obrnite na servisno službo.
→ Očistite fini filter.
Napravo postavite v breztlačno stanje.
Izvijte pritrditveni vijak pokrova naprave,
snemite pokrov naprave.
Odvijte pokrov s filtrom.
Filter očistite s čisto vodo ali komprimiranim zrakom.
Sestavite v nasprotnem zaporedju.
→ Očistite filter na sesalni cevi za čistilo.
Vsakih 500 obratovalnih ur, najmanj enkrat letno
→ Servisiranje naprave naj opravi uporabniški servis.
→ Zamenjajte olje.
Zamenjava olja
Napotek:
Za količino in vrsto olja glejte „Tehnične podatke“.
→ Izvijte pritrditveni vijak pokrova naprave, snemite pokrov naprave.
→ Izvijte izpustni vijak za olje spredaj na ohišju motorja.
→ Olje izpustite v lovilno posodo.
→ Uvijte izpustni vijak za olje.
→ Počasi nalijte novo olje; zračni mehurčki morajo uhajati.
→ Namestite pokrov posode za olje.
→ Pritrdite pokrov naprave.
Po potrebi
→ Izpraznite in očistite rezervoar za čistilo. Izvlecite zaporni pokrov za rezervoar za čistilo s sesalno cevjo. Stroj položite na zadnjo stran. Izpraznite in očistite rezervoar za čistilo.
Pomoč pri motnjah
⚠️NEVARNOST
Nevarnost poškodbe zaradi nehoteno zagnane naprave in električnega udara.
– Pred vsemi deli na napravi, izklopite napravo in izvlecite omrežni vtič.
– Električne komponente sme preveriti in popraviti le pooblaščeni uporabniški servis.
– Pri motnjah, ki v tem poglavju niso na-vedene, je potrebno v primeru dvoma in pri izrecnem navodilu poiskati pooblaščeno servisno službo.
Kontrolna lučka
Kontrolna lučka kaže obratovalno stanje (zelena) in motnje (rdeča).
Resetiranje:
→ Stikalo naprave obrnite na "0".
→ Počakajte trenutek.
→ Stikalo naprave postavite na "I".
Prikaz obratovalnega stanja
– Stalno zelena lučka:
naprava je pripravljena za obratovanje.
- 1 krat utripa zelena:
po 30 minutah je pripravljenost za obratovanje potekla.
Naprava se je po 30 minutah neprekinjenega obratovanja izklopila (varnost pri počeni visokotlačni gibki cevi).
Prikaz motnje
- 1x utripa rdeča: Visokotlačna stran netesna. Preverite tesnost visokotlačne gibke cevi, cevnih povezav in ročne brizgalne pištole.
- 2 krat utripa rdeča:
Motor prevroč.
Stikalo naprave obrnite na "0".
Pustite, da se naprava ohladi.
Stikalo naprave obrnite na "l".
– 3 krat utripa rdeča: Napaka v oskrbi električne napetosti. Preverite omrežni priključek in omrežne varovalke. - 4 krat utripa rdeča: Prevelik odvzem toka. Obrnite se na uporabniški servis.
Naprava ne deluje
→ Čas pripravljenosti je potekel. Kontrolna lučka utripa zeleno. Stikalo naprave izklopite in ponovno vklopite.
→ Preverite priključni kabel glede poškodb.
→ Pri električni napaki poiščite servisno službo.
Naprava ne dosega zadostnega tlaka
→ Šobo nastavite na "Visok tlak".
→ Očistite/zamenjajte šobo.
→ Fini filter očistite, po potrebi ga zamenjajte.
→ Napravo prezračite (glejte „Zagon“).
→ Preverite dovodno količino vode (glejte Tehnične podatke).
→ Preverite vse dovode k črpalki.
→ Po potrebi poiščite servisno službo.
Črpalka ne tesni
3 kapljice vode na minuto so dopustne in lahko kapljajo na spodnji strani naprave. Pri večji netesnosti se obrnite na uporabniški servis.
→ Pri večji netesnosti mora napravo pre-gledati uporabniški servis.
Črpalka ropota
→ Preverite sesalno napeljavo za vodo in čistilna sredstva glede netesnosti.
→ Napravo prezračite (glejte „Zagon“).
→ Očistite fini filter.
→ Po potrebi poiščite servisno službo.
Čistilo se ne vsesa
→ Visokotlačno šobo zamenjajte s priloženo nizkotlačno šobo.
→ Preverite/očistite sesalno cev za čistilo s filtrom.
→ Očistite/zamenjajte protipovratni ventil v priključku sesalne cevi za čistilo.
→ Odprite ali preverite/očistite dozirni ventil za čistilo.
→ Očistite odrptino za prezračevanje rezervoarja za čistilo v ohišju.
→ Po potrebi poiščite servisno službo.
Pribor in nadomestni deli
Uporabljajte samo originalen pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave.
Informacije o priboru in nadomestnih delih najdete na www.kaercher.com.
Garancija
V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo.
Morebitne motnje na napravi, ki so posledi-
ca materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.
Izjava EU o skladnosti
S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.
Proizvod: visokotlačni čistilec
Tip: 1.286-xxx
Tip: 1.292-xxx
Tip: 1.441-xxx
Zadevne direktive EU:
Uporabljeni usklajeni standardi:
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-79
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 61000-3-11: 2000
EN 62233: 2008
Postopek ocenjevanja skladnosti:
2000/14/ES: Priloga V
Raven zvočne moči dB(A)
Izmerjeno: 85
Zajamčeno: 87
Podpisniki ravnajo po navodilih in s pooblastilom uprave.
H. Jenner
Pooblaščena oseba za dokumentacijo:
S. Reiser
Alfred Kärcher SE & Co. KG
Ak nie je možné skladovanie na mieste zaistenom proti mrazu:
Prije prve uporabe. . . . . . . . HR 3
Aktiviranje odzračivanja spremnika za ulje
→ Odvijte pričvrsni vijak poklopca uređaja i skinite poklopac.
→ Odsijecite vrh poklopca posude za ulje.
→ Pričvrstite poklopac motora.
Nemojte rasprskavati zapaljive tečnosti.
