NAVODILA ZA UPORABO SP 9.500 Dirt Kärcher

• Dirt Splošna navodila p. 81
• Namenska uporaba p. 81
• Stopnje nevarnosti p. 82
• Zaščita okolja p. 82
• Pribor in nadomestni deli p. 82
• Obseg dobave p. 82
• Garancija p. 82
• Opis naprave p. 82
• Zagon p. 82
• Obratovanje p. 83
• Nega in vzdrževanje p. 84
• Transport p. 84
• Skladiščenje p. 84
• Pomoč pri motnjah p. 84
• Tehnični podatki p. 85
• Optimizacija črpalne količine p. 85

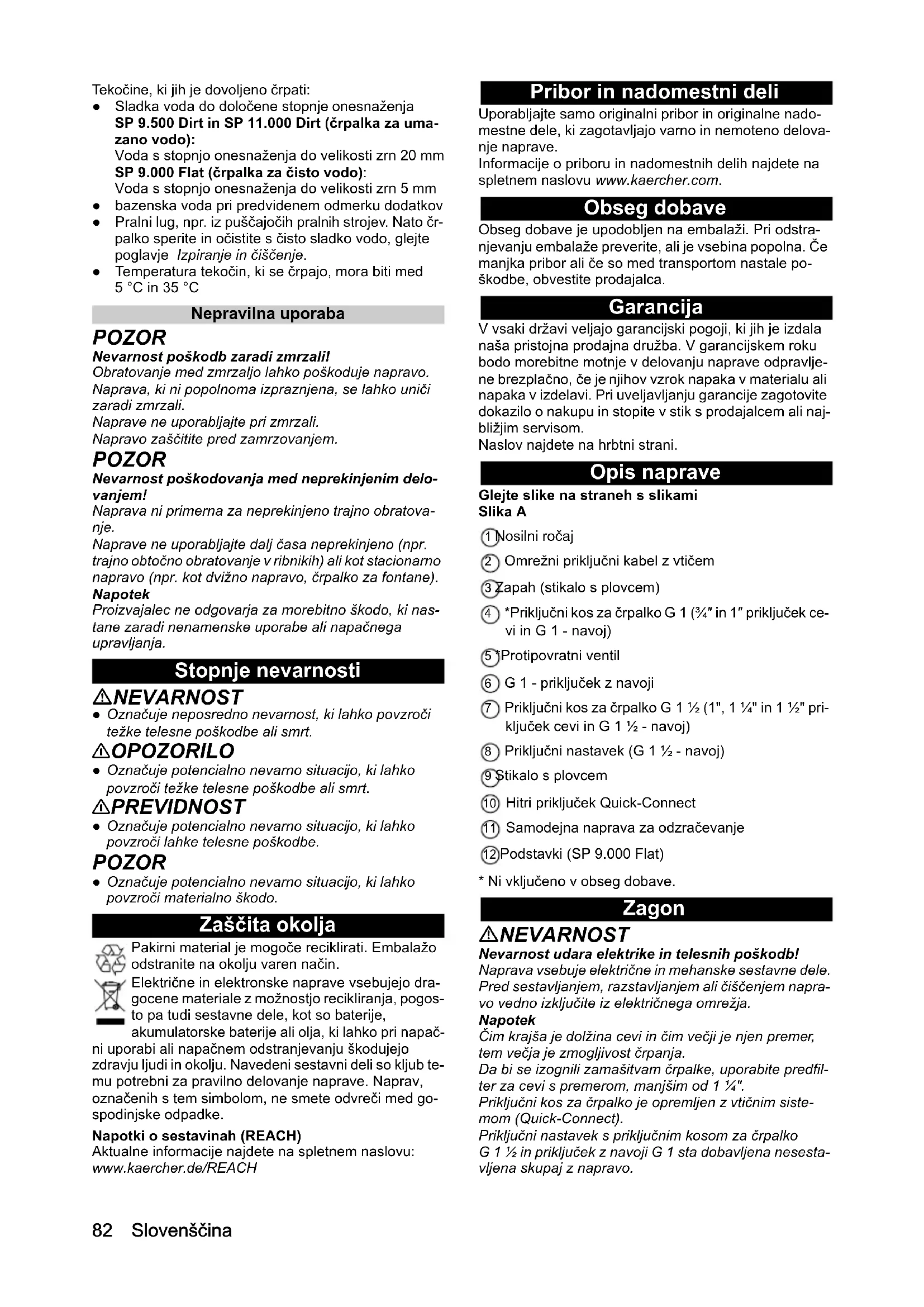

• Izjava EU o skladnosti Slovenščina Tekočine, ki jih je dovoljeno črpati: ● Sladka voda do določene stopnje onesnaženja SP 9.500 Dirt in SP 11.000 Dirt (črpalka za uma- zano vodo): Voda s stopnjo onesnaženja do velikosti zrn 20 mm SP 9.000 Flat (črpalka za čisto vodo): Voda s stopnjo onesnaženja do velikosti zrn 5 mm ● bazenska voda pri predvidenem odmerku dodatkov ● Pralni lug, npr. iz puščajočih pralnih strojev. Nato čr- palko sperite in očistite s čisto sladko vodo, glejte poglavje Izpiranje in čiščenje. ● Temperatura tekočin, ki se črpajo, mora biti med 5 °C in 35 °C Nepravilna uporaba POZOR Nevarnost poškodb zaradi zmrzali! Obratovanje med zmrzaljo lahko poškoduje napravo. Naprava, ki ni popolnoma izpraznjena, se lahko uniči zaradi zmrzali. Naprave ne uporabljajte pri zmrzali. Napravo zaščitite pred zamrzovanjem. POZOR Nevarnost poškodovanja med neprekinjenim delo- vanjem! Naprava ni primerna za neprekinjeno trajno obratova- nje. Naprave ne uporabljajte dalj časa neprekinjeno (npr. trajno obtočno obratovanje v ribnikih) ali kot stacionarno napravo (npr. kot dvižno napravo, črpalko za fontane). Napotek Proizvajalec ne odgovarja za morebitno škodo, ki nas- tane zaradi nenamenske uporabe ali napačnega upravljanja. Stopnje nevarnosti NEVARNOST ● Označuje neposredno nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt. 몇 OPOZORILO ● Označuje potencialno nevarno situacijo, ki lahko povzroči težke telesne poškodbe ali smrt. 몇 PREVIDNOST ● Označuje potencialno nevarno situacijo, ki lahko povzroči lahke telesne poškodbe. POZOR ● Označuje potencialno nevarno situacijo, ki lahko povzroči materialno škodo. Zaščita okolja Pakirni material je mogoče reciklirati. Embalažo odstranite na okolju varen način. Električne in elektronske naprave vsebujejo dra- gocene materiale z možnostjo recikliranja, pogos- to pa tudi sestavne dele, kot so baterije, akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub te- mu potrebni za pravilno delovanje naprave. Naprav, označenih s tem simbolom, ne smete odvreči med go- spodinjske odpadke. Napotki o sestavinah (REACH) Aktualne informacije najdete na spletnem naslovu: www.kaercher.de/REACH Pribor in nadomestni deli Uporabljajte samo originalni pribor in originalne nado- mestne dele, ki zagotavljajo varno in nemoteno delova- nje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com. Obseg dobave Obseg dobave je upodobljen na embalaži. Pri odstra- njevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale po- škodbe, obvestite prodajalca. Garancija V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravlje- ne brezplačno, če je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali naj- bližjim servisom. Naslov najdete na hrbtni strani. Opis naprave Glejte slike na straneh s slikami Slika A 1 Nosilni ročaj 2 Omrežni priključni kabel z vtičem 3 Zapah (stikalo s plovcem) 4 *Priključni kos za črpalko G 1 (¾″ in 1″ priključek ce- vi in G 1 - navoj) 5 *Protipovratni ventil 6 G 1 - priključek z navoji 7 Priključni kos za črpalko G 1 ½ (1", 1 ¼" in 1 ½" pri- ključek cevi in G 1 ½ - navoj) 8 Priključni nastavek (G 1 ½ - navoj) 9 Stikalo s plovcem 10 Hitri priključek Quick-Connect 11 Samodejna naprava za odzračevanje 12 Podstavki (SP 9.000 Flat) p. 8582

• Ni vključeno v obseg dobave. Zagon NEVARNOST Nevarnost udara elektrike in telesnih poškodb! Naprava vsebuje električne in mehanske sestavne dele. Pred sestavljanjem, razstavljanjem ali čiščenjem napra- vo vedno izključite iz električnega omrežja. Napotek Čim krajša je dolžina cevi in čim večji je njen premer, tem večja je zmogljivost črpanja. Da bi se izognili zamašitvam črpalke, uporabite predfil- ter za cevi s premerom, manjšim od 1 ¼″. Priključni kos za črpalko je opremljen z vtičnim siste- mom (Quick-Connect). Priključni nastavek s priključnim kosom za črpalko G 1 ½ in priključek z navoji G 1 sta dobavljena nesesta- vljena skupaj z napravo.Slovenščina 83 Napotek Na priključni kos za črpalko G 1 ½ lahko priključite gibke cevi s premerom 1″, 1 ¼″ in 1 ½″. Da bi zagotovili črpanje želene velikosti zrn, je treba izbrati dovolj velik premer cevi in ustrezno skrajšati priključni kos za črpalko G 1 ½ pri utorih. Tudi pri manj- ših velikostih zrnih je priporočljiv velik premer cevi, ki omogoča veliko količino pretoka. Če uporabljate 1″, 1 ¼″ ali 1 ½″ gibko cev, priključite gibko cev na črpalko: 1 Priključni kos za črpalko G 1 ½ privijte na priključni nastavek. Slika B 2 Cevno sponko pritisnite na gibko cev. 3 Potisnite gibko cev na priključni kos za črpalko G 1 ½ in jo pritrdite s cevno sponko. 4 Priključni nastavek potisnite v Quick-Connect. Slika C Če uporabljate ¾″ ali 1″ gibko cev, priključite gibko cev na črpalko: 1 Priključek z navoji G1 privijte na priključni nastavek. Slika B 2 Na priključek z navoji G 1 namestite poseben priključni kos za črpalko G 1 (6.997-359.0 priključni kos za črpalko G 1 (33,3 mm), vključno s protipovra- tnim ventilom - ni vključen v obseg dobave): a Na priklju ček z navoji G 1 namestite protipovratni ventil tako, da je napis »UP« čitljiv. bPriključni kos za črpalko G 1 privijte na priključek z navoji G 1. 3 Cevno sponko pritisnite na gibko cev. 4 Potisnite gibko cev na priključni kos za črpalko G 1 in jo pritrdite s cevno sponko. 5 Priključni nastavek potisnite v Quick-Connect. Slika C Nastavite/potopite črpalko: 1 Podstavke zložite ven ali navznoter (SP 9.000 Flat). Slika D 2 Črpalko varno postavite na trdno podlago v črpano tekočino ali jo potopite s pomočjo vrvi, pritrjene na nosilni ročaj. Napotek Območje sesanja ne sme biti blokirano z nečistočami. Če so tla blatna, postavite črpalko na opeko ali podobno podlago. Prepričajte se, da je črpalka v vodoravni legi. Črpalke ne prenašajte za kabel ali gibko cev. Obratovanje NEVARNOST Smrtna nevarnost zaradi električnega udara! Smrtna nevarnost zaradi električnega udara, če se do- taknete delov pod napetostjo. Med obratovanjem se ne dotikajte vrvi, pritrjene na no- silni ročaj, ali predmetov, ki so v stiku s črpano tekočino (npr. cevovodov, ki štrlijo v črpano tekočino, ograj), in ne segajte v črpano tekočino. Samodejna naprava za odzračevanje

1. Ko je nivo tekočine nizek, se zrak, ki ga črpalka vsr-

ka ali je v njej, izloči skozi samodejno napravo za odzračevanje. Poleg zraka lahko uhaja tudi tekoči- na. Če ima črpalka težave pri sesanju, ko je nivo tekoči- ne nizek, večkrat odklopite in priklopite električni vtič, da pospešite postopek sesanja. Slika E Avtomatsko obratovanje

2. Električni vtič vstavite v vtičnico.

Napotek V samodejnem načinu stikalo s plovcem samodejno kr- mili proces črpanja. Črpalka se vklopi takoj, ko stikalo s plovcem zaradi na- raščajočega nivoja tekočine doseže vklopno višino. Črpalka se izklopi takoj, ko stikalo s plovcem zaradi pa- dajočega nivoja tekočine doseže izklopno višino. Zagotovljena mora biti svoboda gibanja stikala s plov- cem. Slika F

• Višina preklopa je odvisna od položaja stikala s plovcem. Ročno obratovanje Napotek V ročnem obratovanju črpalka ostane neprekinjeno vklopljena. Da črpalka v ročnem načinu obratovanja sa- ma sesa, mora nivo tekočine znašati vsaj 60 mm (SP 9.500 Dirt in SP 11.000 Dirt) ali 7 mm (SP 9.000 Flat). Napotek Črpalka lahko črpa do višine ostanka tekočine 25 mm (SP 9.500 Dirt in SP 11.000 Dirt) ali 1 mm (SP 9.000 Flat). Navedene višine ostanka tekočine se dosežejo le pri ročnem obratovanju. Zagotovljena mora biti svoboda gibanja stikala s plov- cem.

1. Zložite podstavek, glejte poglavje Zagon (SP 9.000

Flat). Napotek Z zlaganjem podstavka je pri ročnem obratovanju mo- goče plosko sesanje tekočine do višine preostale teko- čine 1 mm.

2. Stikalo s plovcem pritrdite v zapah obrnjeno

navzgor. Slika G POZOR Nevarnost poškodovanja pri suhem teku! Zaradi suhega teka se črpalka bolj obrabi. Med ročnim obratovanjem črpalke ne puščajte brez nadzora. V primeru suhega teka takoj izvlecite električni vtič iz vtičnice.

3. Električni vtič vstavite v vtičnico.

2. Če je bila črpana umazana tekočina ali tekočina z

dodatki, napravo takoj po koncu delovanja sperite in očistite, glejte poglavje Izpiranje in čiščenje.

3. Izpraznite napravo in pribor ter ju pustite, da se po-

sušita. Nega in vzdrževanje NEVARNOST Nevarnost udara elektrike in telesnih poškodb! Naprava vsebuje električne in mehanske sestavne dele. Otroci ne smejo izvajati čiščenja in uporabniškega vzdrževanja. Izpiranje in čiščenje POZOR Nevarnost poškodovanja! Nevarnost poškodovanja zaradi zasušene umazanije ali dodatkov. Po vsaki uporabi napravo takoj sperite in očistite. 1 Če je bila črpana umazana tekočina ali tekočina z dodatki, je treba napravo nato izprati: Z napravo čr- pajte čisto sladko vodo brez dodatkov, dokler iz na- prave ne izperete vse umazanije ali dodatkov. NEVARNOST Nevarnost udara elektrike in telesnih poškodb! Naprava vsebuje električne in mehanske sestavne dele. Pred sestavljanjem, razstavljanjem ali čiščenjem napra- vo vedno izključite iz električnega omrežja. 2 Izklopite električni vtič iz omrežne vtičnice. 3 Pritisnite tipko hitrega priključka Quick-Connect in snemite priključni nastavek. Slika C 4 Po potrebi odstranite ostanke z gibke cevi in hitrega priključka Quick-Connect. 5 Zunanjost naprave očistite z mehko, čisto krpo in čisto sladko vodo. 6 Izpraznite napravo in pribor ter ju pustite, da se po- sušita. Vzdrževanje Naprave ni treba vzdrževati. Transport Ročni transport 몇 PREVIDNOST Nevarnost telesnih poškodb zaradi spotikanja! Obstaja nevarnost telesnih poškodb zaradi spotikanja ob ohlapne kable in gibke cevi. Pri premikanju naprave pazite na kable in gibke cevi.

zdrsom in prevrnitvijo v skladu z veljavnimi smerni- cami. Skladiščenje POZOR Obstaja nevarnost poškodb zaradi zmrzali! Naprava, ki ni popolnoma izpraznjena, se lahko zaradi zmrzali uniči. Napravo in dodatke popolnoma izpraznite, preden jih shranite. Napravo zaščitite pred zamrzovanjem. Napravo hranite na mestu, kjer ni zmrzali, in ne na pros- tem. 몇 PREVIDNOST Neupoštevanje teže Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave.

1. Črpalko in pribor popolnoma izpraznite.

2. Počakajte, da se črpalka in pribor posušita.

3. Črpalko shranite na mestu, kjer ni zmrzali.

Pomoč pri motnjah Motnje imajo pogosto enostavne vzroke, ki jih lahko s pomočjo naslednjega pregleda odpravite sami. Pri dvo- mih ali motnjah, ki tukaj niso navedene, stopite v stik s pooblaščeno servisno službo. Napaka Vzrok Odpravljanje Črpalka deluje, vendar ne črpa V črpalki je zrak. 1. Preverite, ali je bila črpalka pravilno zagna- na (glejte poglavje Zagon in Obratovanje). Delci umazanije blokirajo območje sesa- nja.

1. Izvlecite električni vtič iz omrežne vtičnice.

2. Očistite območje sesanja.

Nivo tekočine je prenizek (ročno obrato- vanje), glejte poglavje Tehnični podatki.

1. Črpalko potopite globlje v tekočino, ki se

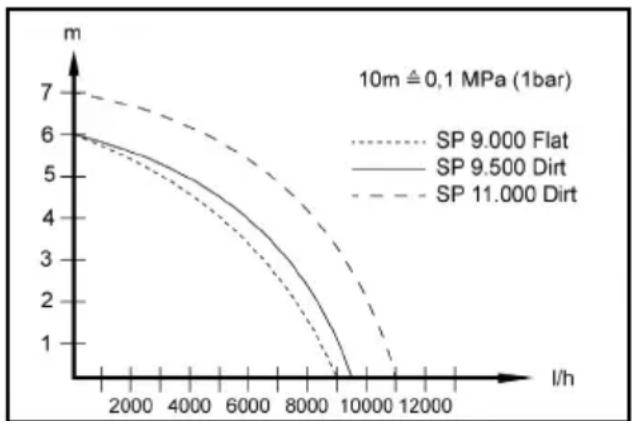

črpa, glejte poglavje Ročno obratovanje.Slovenščina 85 Tehnični podatki Pridržujemo si pravico do tehničnih sprememb. Optimizacija črpalne količine Črpalna količina je toliko večja: ● koliko nižja je višina črpanja. ● koliko večji so premeri uporabljenih gibkih cevi. ● koliko krajša je uporabljena gibka cev. ● koliko manjšo izgubo tlaka povzroča priključen pri- bor. Izjava EU o skladnosti S tem izjavljamo, da v nadaljevanju navedeni stroj zara- di svoje zasnove in konstrukcije ter v izvedbi, kakršno Črpalka se ne zažene ali se med obratovanjem ustavi Napajanje je prekinjeno. 1. Preverite varovalke in električne povezave. Toplotno zaščitno stikalo je izklopilo čr- palko zaradi pregretja.

1. Izvlecite električni vtič iz omrežne vtičnice.

2. Počakajte, da se črpalka ohladi.

3. Očistite območje sesanja.

4. Preprečite suhi tek črpalke.

Delci umazanije se ujeti v območju vse- sanja.

1. Izvlecite električni vtič iz omrežne vtičnice.

2. Očistite območje sesanja.

Stikalo s plovcem izklopi črpalko. 1. Avtomatsko obratovanje: Preverite položaj in pretočnost stikala s plovcem po potrebi popravite, glejte poglavje Avtomatsko obratovanje.

2. Ročno obratovanje: Pravilno namestite sti-

kalo s plovcem, glejte poglavje Ročno obratovanje. Zmogljivost črpanja se zmanjšuje ali je pre- majhna Območje sesanja je zamašeno. 1. Izvlecite električni vtič iz omrežne vtičnice in očistite območje vsesanja. Zmogljivost črpanja črpalke je odvisna od višine črpanja in priključenih perifernih naprav.

1. Upoštevajte najve

čjo višino črpanja, glejte poglavje Tehnični podatki. Po potrebi izbe- rite večji premer cevi ali krajšo dolžino cevi. Prečni prerez na tlačni strani je zožen, npr. zaradi tega, ker ventil/krogelna pipa ni popolnoma odprt.

1. Ventil/krogelno pipo odprite do konca.

Gibka cev na tlačni strani je prepognjena. 1. Poravnajte gibko cev. Hitrega priključka Quick- Connect ni mogoče odpreti Vtični sistem Quick-Connect je zamašen z umazanijo.

1. Odstranite sponko in jo očistite.

Napaka Vzrok Odpravljanje
