JARO 1000 P - Svetilka BRENNENSTUHL - Brezplačna navodila za uporabo

Vrsta izdelka	LED reflektor z infrardečim senzorjem gibanja
Znamka	Brennenstuhl
Model	JARO 1000 P
Uporaba	Notranjost in zunanjost
Razred zaščite	I
Stopnja zaščite	IP44 (s senzorjem)
Nazivna napetost	220 – 240 V~, 50/60 Hz
Ocenjena moč	100 W
Vrsta senzorja	Pasivni infrardeči (PIR)
Doseg senzorja	do 10 m
Kot zaznavanja	120° (vodoravno)
Nastavljiva zakasnitev	10 s do 5 min
Nastavljiv prag osvetlitve	0 do 2000 luksov
Nastavljiva občutljivost	3 do 10 m glede na montažo
Največja višina namestitve	3 m (priporočena 2,5 m)
Vir svetlobe	LED nezamenljiv
Električni priključek	Kabel H05RN-F 3G1,0 minimalno
Namestitev	S strani pooblaščenega strokovnjaka
Čiščenje	Suha ali rahlo vlažna krpa, brez topila
Odstranjevanje	Skladno z OEEO, ločeno zbiranje
Nadomestni del	Originalno varnostno steklo

Pogosto zastavljena vprašanja - JARO 1000 P BRENNENSTUHL

Kako namestiti reflektor JARO 1000 P?

Namestitev mora opraviti pooblaščeni strokovnjak. Pred začetkom izklopite napajanje. Pritrdite stenski nosilec na višino, manjšo od 3 m (priporočena 2,5 m). Priključite kabel (H05RN-F 3G1,0 minimalno) na sponke: N (modra), zemlja (zeleno/rumena), L (rjava). Zategnite tulce, da zagotovite tesnjenje.

Kako nastaviti senzor gibanja?

Tri kontrole so na zadnji strani senzorja: TIME (čas osvetlitve od 10 s do 5 min), LUX (prag osvetlitve: položaj lune = samo ponoči, sonce = dan in noč) in SENS (občutljivost od 3 do 10 m). Zavrtite gumbe v smeri urinega kazalca, da zmanjšate čas ali povečate prag.

Kaj storiti, če se reflektor ne prižge?

Preverite, ali je napajanje vzpostavljeno in ali odklopnik ni izklopil. Prepričajte se, da je nastavitev LUX pravilna (položaj lune za nočno uporabo). Očistite varnostno steklo. Če težave ne odpravite, se obrnite na strokovnjaka.

Ali je mogoče zamenjati vir svetlobe LED?

Ne, vir svetlobe ni zamenljiv. Ko je njegova življenjska doba potekla, je treba zamenjati celoten reflektor.

Kolikšen je doseg senzorja?

Največji doseg je 10 metrov s kotom zaznavanja 120° vodoravno. Občutljivost lahko zmanjšate z obračanjem gumba SENS proti (-).

Kako očistiti reflektor?

Uporabite suho ali rahlo vlažno krpo brez topila ali abrazivnih sredstev. Redno čistite varnostno steklo, da ohranite zmogljivost.

Ali je reflektor vodoodporen?

Da, stopnja zaščite je IP44 za različice s senzorjem gibanja, kar ga ščiti pred brizgi vode. Za različice brez senzorja je stopnja IP65.

Ali lahko reflektor uporabljam v notranjosti?

Da, reflektor je zasnovan za uporabo v notranjosti in zunanjosti s fiksno namestitvijo.

Kako nastaviti čas osvetlitve?

Zavrtite gumb TIME na zadnji strani senzorja: v smeri urinega kazalca za skrajšanje časa (do 10 s), v nasprotni smeri za podaljšanje (do 5 min).

Kaj storiti, če je varnostno steklo poškodovano?

Pred uporabo reflektorja ga zamenjajte z originalnim nadomestnim delom Brennenstuhl. Ne uporabljajte ga brez stekla ali s počenim steklom.

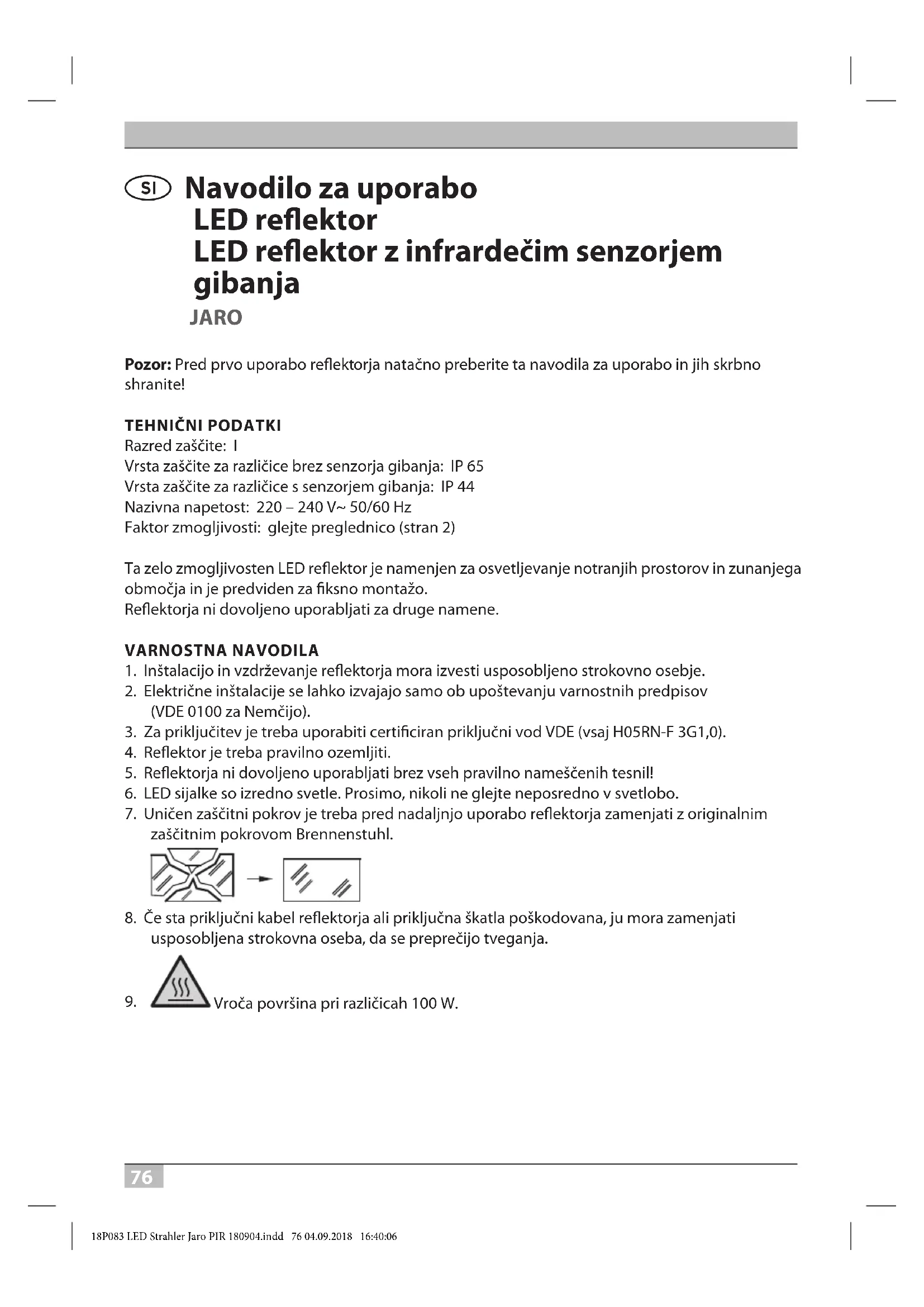

NAVODILA ZA UPORABO JARO 1000 P BRENNENSTUHL

Navodilo za uporabo LED reflektor LED reflektor z infrardečim senzorjem gibanja

JARO

Pozor: Pred prvo uporabo reflektorja natačno preberite ta navodila za uporabo in jih skrbno shranite!

TEHNIČNI PODATKI

Razred zaščite: I

Vrsta zaščite za različice brez senzorja gibanja: IP 65

Vrsta zaščite za različice s senzorjem gibanja: IP 44

Nazivna napetost: 220 – 240 V\~ 50/60 Hz

Faktor zmogljivosti: glejte preglednico (stran 2)

Ta zelo zmogljivosten LED reflektor je namenjen za osvetljevanje notranjih prostorov in zunanjega območja in je predviden za fiksno montažo.

Reflektorja ni dovoljeno uporabljati za druge namene.

VARNOSTNA NAVODILA

1. Inštalacijo in vzdrževanje reflektorja mora izvesti usposobljeno strokovno osebje.
2. Električne inštalacije se lahko izvajajo samo ob upoštevanju varnostnih predpisov (VDE 0100 za Nemčijo).
3. Za priključitev je treba uporabiti certificiran priključni vod VDE (vsaj H05RN-F 3G1,0).
4. Reflektor je treba pravilno ozemljiti.
5. Reflektorja ni dovoljeno uporabljati brez vseh pravilno nameščenih tesnil!
6. LED sijalke so izredno svetle. Prosimo, nikoli ne glejte neposredno v svetlobo.
7. Uničen zaščitni pokrov je treba pred nadaljnjo uporabo reflektorja zamenjati z originalnim zaščitnim pokrovom Brennenstuhl.

1. Če sta priključni kabel reflektorja ali priključna škatla poškodovana, ju mora zamenjati usposobljena strokovna oseba, da se preprečijo tveganja.

9.

Vroča površina pri različicah 100 W.

MONTAŽA IN PRIKLJUČITEV NA ELEKTRIČNO NAPAJANJE 10 – 50 W

Glejte slike od strani 4, 6 in 7

1. Pred inštalacijo vedno izklopite električno napajanje ①.

2. Položaj za montažo: V idealnem primeru pritrdite reflektor s stenskim držalom. Reflektor je treba namestiti na višini manj kot 3 m ^8 . Priporočena višina za montažo pri modelih s senzorjem gibanja je 2,5 m. Reflektor lahko magnete navzdol in navzgor.

3. Z reflektorja odstranite nastavljiv ročaj ②.

4. Označite položaj izvrtanih lukenj za pritrditev nastavljivega ročaja in v steno izvrtajte ustrezne luknje ②. Ročaj pritrdite z ustreznimi vijaki na steno.

5. Odprite priključni vtič ③.

6. Priključni kabel napeljite skozi kontaktne doze s tesnilom ④.

7. Reflektor pritrdite na nastavljiv ročaj.

8. Žice priključnega kabla priključite v skladu z ⑤ na lestenčno spojko vhodnega vtiča (N= moder kabel, ozemljitveni znak = zelen/rumen kabel, L = rjav kabel).

9. Ovoje potisnite kot ⑥ čez vhodni vtič in jih trdno privijte. Prepričajte se, da sta oba ovoja zadostno privita – da je zagotovljeno zadostno tesnjenje.

10. Nastavljiv ročaj ponovno namestite na reflektor.

11. Nastavite želen položaj luči in trdno privijte vijake ročaja.

12. Ponovno vklopite električno napajanje ⑦.

MONTAŽA IN PRIKLJUČITEV NA ELEKTRIČNO NAPAJANJE 80/100 W

Glejte slike od strani 5

Položaj za montažo: V idealnem primeru pritrdite reflektor s stenskim držalom.

Višina pritrditve ne sme biti manjša od 3 m ^10 .

Svetilko lahko nagnete 90° navzdol in 45° navzgor ^10 .

1. Pred inštalacijo vedno izklopite električno napajanje ①.
2. Priključno dozo ② privijte na hrbtni strani in odvijte pritrdilno ploščo ③
3. Priključni kabel ④ napeljite skozi dovodno cev priključne doze in pramena priključnega kabla povežite v skladu z oznakama N in L ④.
4. Pritrdilno ploščo pritrdite in privijte priključno dozo ⑤.
5. Z reflektorja odstranite nastavljiv ročaj ⑥.
6. Označite položaj izvrtanih lukenj ⑦ za pritrditev nastavljivega ročaja in v steno izvrtajte ustrezne luknje. Ročaj pritrdite z ustreznimi vijaki na steno ⑦.
7. Reflektor pritrdite na nastavljiv ročaj ⑧.
8. Nastavite želen položaj reflektorja in trdno privijte vijake ročaja ⑧.
9. Ponovno vklopite električno napajanje ⑨.

OPIS FUNKCIJ

(samo za različice s senzorjem gibanja)

Ta reflektor ima infrardeči senzor. Ta se samodejno vklopi, kadar senzor v okolju zazna gibanje. Senzor gibanja po možnosti usmerite na bazene, odsesovalnike vročega zraka, klimatske naprave ali objekte, ki so izpostavljeni močnim temperaturnim nihanjem.

Senzorja gibanja ne usmerjajte na drevesa ali grmovje ali na mesta, kjer se zadržujejo hišni ljubljenčki.

Senzor gibanja lahko obrnete vodoravno v desno in levo smer in ga magnete navpično navzgor in navzdol.

Pri namestitvi reflektorja upoštevajte, da se senzor gibanja odziva najbolj občutljivo na gibanje, ki poteka prečno čez njegovo polje zaznavanja in najmanj občutljivo na gibanje usmerjeno neposredno v smeri naprave.

NASTAVITEV SENZORJA GIBANJA (PIR)

Na hrbtni strani senzorja gibanja se nahajajo trije regulatorji ⑨.

TIME – nastavitev časa (levo):

S tem regulatorjem lahko nastavite poljuben čas vklopa med pribl. 10 sekundami in 5 minutami, po tem, ko je bilo zaznano zadnje gibanje. Z vrtenjem regulatorja TIME v smeri urinega kazalca se časovni razpon zmanjšuje, v nasprotni smeri urinega kazalca se povečuje.

LUX – nastavitev svetlobe (simbol sonca in lune, desno) ^10 :

Nastavitev svetlobe določa, od katere svetlosti naprej se senzor reflektorja vklopi.

Položaj (simbol sonca) prikazuje, da senzor deluje podnevi in ponoči, v položaju (simbol lune) deluje senzor samo ponoči. Za nastavitev počakajte, dokler ni dosežena želena svetlost okolice.

Regulator svetlosti zavrtite popolnoma na simbol (luna). Regulator svetlosti počasi usmerite v smeri simbola (sonce), dokler se reflektor ne vklopi zaradi gibanja.

Sedaj se bo reflektor od nastavljene svetlosti naprej vklopl ob prepoznavanju gibanja.

SENS – Nastavitev občutljivosti (sredina) ^11 :

Občutljivost senzorja je odvisna od temperature okolice. Kolikor nižja je temperatura okolice, toliko večja je občutljivost senzorja gibanja.

Senzor je najbolj občutljiv, kadar obrnete regulator SENS popolnoma v smeri (+).

Senzor gibanja: pasivni infrardeči senzor (PIR)

Področje zaznavanja: do 10 m/do 120° (vodoravno) ⑫

Nastavitev časa: pribl. 10 sek. do 5 min.

Svetlost okolice: 0 – 2000 luksov

Občutljivost: 3 do 10 m glede na kraj montaže ⑬

VZDRŽEVANJE

Svetlobni vir te svetilke ni nadomestljiv. Ko je svetlobni vir dosegel konec življenjske dobe, zamenjajte celotno svetilko.

ČIŠČENJE

Ne uporabljajte razredčil, jedkih čistilnih sredstve ali podobno. Za čiščenje uporabljajte samo suho ali rahlo navlaženo krpo.

ODSTRANJEVANJE

Električne naprave odstranite na okolju prijazen način! Električne naprave ne spadajo med gospodinjske odpadke!

V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi je potrebno uporabljene električne naprave zbirati ločeno in reciklirati na okolju prijazen način.

O možnostih odstranjevanja poteklih naprav se lahko pozanimate pri vaši lokalni ali mestni upravi.

IZJAVA O SKLADNOSTI

Izjavo o skladnosti najdete pri vašem proizvajalcuu.
