Produkta veids	LED prožektors ar infrasarkano kustību detektoru
Zīmols	Brennenstuhl
Modelis	JARO 1000 P
Izmantošana	Iekštelpām un ārtelpām
Aizsardzības klase	I
Aizsardzības indekss	IP44 (ar detektoru)
Nominālais spriegums	220 – 240 V~, 50/60 Hz
Aprēķinātā jauda	100 W
Detektora tips	Pasīvais infrasarkanais (PIR)
Detektora darbības attālums	līdz 10 m
Noteikšanas leņķis	120° (horizontāls)
Regulējams laika aiztures	10 s līdz 5 min
Regulējams spilgtuma slieksnis	0 līdz 2000 luksu
Regulējama jutība	3 līdz 10 m atkarībā no montāžas
Maksimālais uzstādīšanas augstums	3 m (ieteicams 2,5 m)
Gaismas avots	LED, neaizvietojams
Elektriskais savienojums	Vads H05RN-F 3G1,0 vismaz
Uzstādīšana	Profesionāls elektriķis
Tīrīšana	Sauss vai viegli mitrs audums, bez šķīdinātājiem
Utilizācija	Atbilstoši DEEE, atsevišķa savākšana
Rezerves daļa	Oriģināls drošības stikls

Bieži uzdotie jautājumi - JARO 1000 P BRENNENSTUHL

Kā uzstādīt prožektoru JARO 1000 P?

Uzstādīšana jāveic profesionāli kvalificētam elektriķim. Pirms sākuma atslēdziet strāvas padevi. Piestipriniet sienas kronšteinu augstumā, kas ir mazāks par 3 m (ieteicams 2,5 m). Savienojiet vadu (H05RN-F 3G1,0 vismaz) ar skavas spailēm: N (zils), Zeme (zaļš/dzeltens), L (brūns). Cieši pievelciet uzmavas, lai nodrošinātu hermētiskumu.

Kā noregulēt kustību detektoru?

Trīs regulēšanas pogas atrodas detektora aizmugurē: TIME (apgaismojuma ilgums no 10 s līdz 5 min), LUX (spilgtuma slieksnis: mēness pozīcija = tikai nakts, saule = diena un nakts), un SENS (jutība no 3 līdz 10 m). Pagrieziet pogas pulksteņrādītāja virzienā, lai samazinātu ilgumu vai palielinātu slieksni.

Ko darīt, ja prožektors neiedegas?

Pārbaudiet, vai strāvas padeve ir atjaunota un vai automātiskais slēdzis nav nostrādājis. Pārliecinieties, ka LUX iestatījums ir pareizs (mēness pozīcija nakts lietošanai). Notīriet drošības stiklu. Ja problēma turpinās, sazinieties ar profesionāli.

Vai var nomainīt LED gaismas avotu?

Nē, gaismas avots nav nomaināms. Kad tā kalpošanas laiks ir beidzies, jāmaina viss prožektors.

Kāds ir detektora darbības attālums?

Maksimālais attālums ir 10 metri ar horizontālo noteikšanas leņķi 120°. Jutību var samazināt, pagriežot SENS pogu pret (-).

Kā tīrīt prožektoru?

Izmantojiet sausu vai viegli mitru drānu bez šķīdinātājiem vai abrazīviem līdzekļiem. Regulāri notīriet drošības stiklu, lai saglabātu veiktspēju.

Vai prožektors ir ūdensizturīgs?

Jā, aizsardzības indekss ir IP44 versijām ar kustību detektoru, kas pasargā no ūdens šļakatām. Versijām bez detektora indekss ir IP65.

Vai prožektoru var izmantot iekštelpās?

Jā, prožektors ir paredzēts lietošanai iekštelpās un ārtelpās ar fiksētu uzstādīšanu.

Kā noregulēt apgaismojuma ilgumu?

Pagrieziet pogu TIME detektora aizmugurē: pulksteņrādītāja virzienā, lai samazinātu ilgumu (līdz 10 s), pretējā virzienā, lai palielinātu (līdz 5 min).

Ko darīt, ja drošības stikls ir bojāts?

Nomainiet to ar oriģinālo Brennenstuhl rezerves daļu pirms prožektora lietošanas. Neizmantojiet to bez stikla vai ar saplaisājušu stiklu.

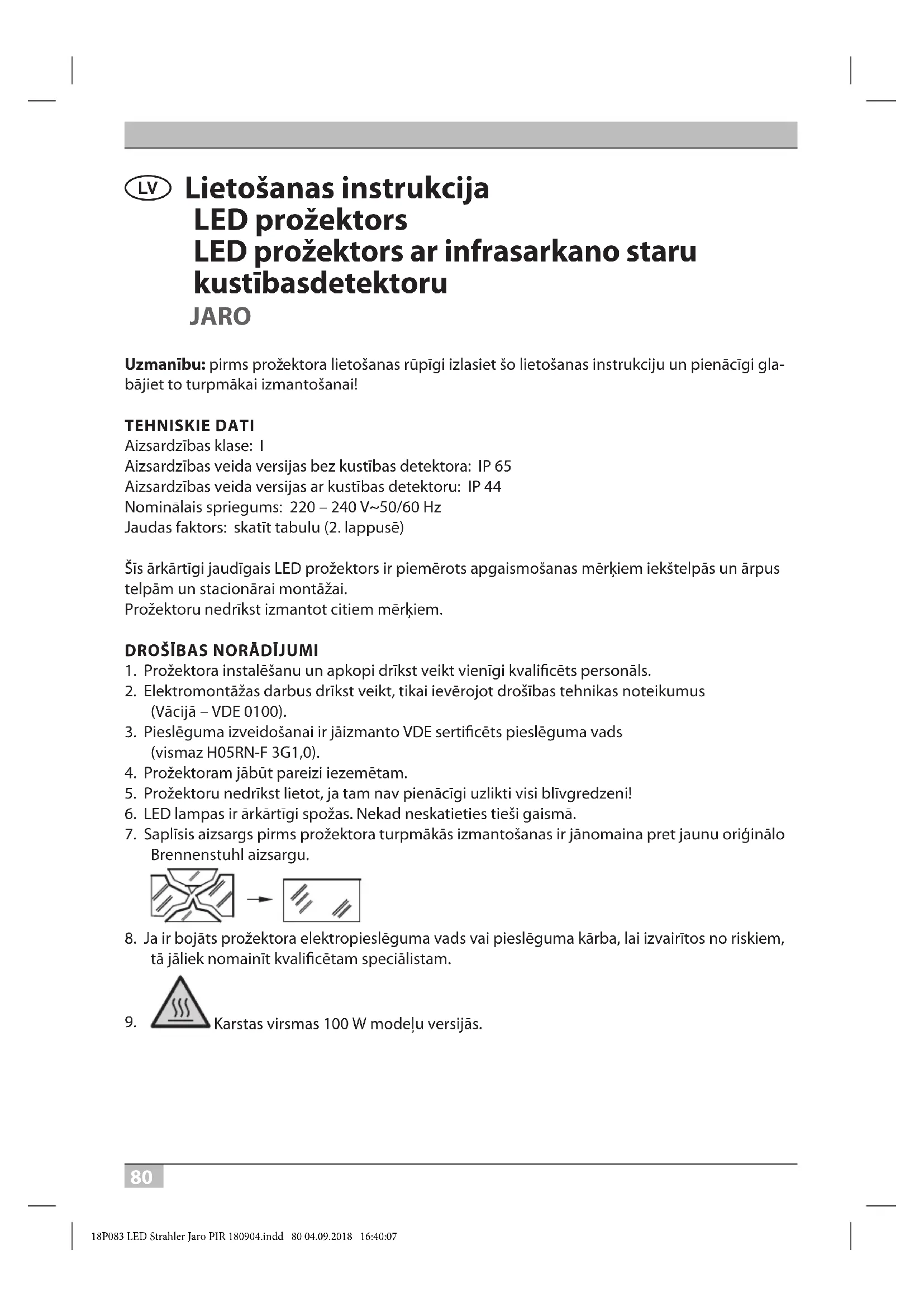

LIETOŠANAS INSTRUKCIJA JARO 1000 P BRENNENSTUHL

Uzmanību: pirms prožektora lietošanas rūpīgi izlasiet šo lietošanas instrukciju un pienācīgi glabājiet to turpmākai izmantošanai!

TEHNISKIE DATI

Aizsardzības klase: I

Aizsardzības veida versijas bez kustības detektora: IP 65

Aizsardzības veida versijas ar kustības detektoru: IP 44

Nominālais spriegums: 220 – 240 V\~50/60 Hz

Jaudas faktors: skatīt tabulu (2. lappusē)

Šis ārkārtīgi jaudīgais LED prožektors ir piemērots apgaismošanas mērķiem iekštelpās un ārpus telpām un stacionārai montāžai.

Prožektoru nedrikst izmantot citiem mērkiem.

DROŠĪBAS NORĀDĪJUMI

1. Prožektora instalēšanu un apkopi drīkst veikt vienīgi kvalificēts personāls.
2. Elektromontāžas darbus drīkst veikt, tikai ievērojot drošības tehnikas noteikumus (Vācijā – VDE 0100).
3. Pieslēguma izveidošanai ir jāizmanto VDE sertificēts pieslēguma vads (vismaz H05RN-F 3G1,0).
4. Prožektoram jābūt pareizi iezemētam.
5. Prožektoru nedrīkst lietot, ja tam nav pienācīgi uzlikti visi blīvgredzeni!
6. LED lampas ir ārkārtīgi spožas. Nekad neskatieties tieši gaismā.
7. Saplīsis aizsargs pirms prožektora turpmākās izmantošanas ir jānomaina pret jaunu oriģinālo Brennenstuhl aizsargu.

1. Ja ir bojāts prožektora elektropieslēguma vads vai pieslēguma kārba, lai izvairītos no riskiem, tā jāliek nomainīt kvalificētam speciālistam.

2. Karstas virsmas 100 W modelu versijās.

MONTĀŽA UN PIEVIENOŠANA ELEKTRISKĀS STRĀVAS PADEVEI 10 – 50 W

1. Ikreiz pirms instalēšanas atvienojiet ierīci no elektriskās strāvas padeves ①.
2. Montāžas pozīcija: Ideālā variantā prožektors pie sienas būtu jāpiestiprina ar sienas stiprinājumu.

Prožektors ir jāuzstāda mazāk nekā 3 m augstumā ⑧. leteicamais montāžas augstums modeliem ar kustības detektoru ir 2,5 m. Prožektoru var noliekt gan uz leju, gan pagriezt uz augšu.

1. Nonemiet turētāja loku no prožektora②.
2. Atzimējiet stiprinājuma urbumu pozīciju turētāja loka nostiprināšanai un izurbiet sienā atbilstošus urbumus. Ar piemērotām skrūvēm nostipriniet loku pie sienas.
3. Atveriet kontaktdakšas ③ pieslēgumu.
4. Izvadiet pieslēguma vadu caur ar blīvējumu aprīkotajiem kontaktdakšas apvalkiem ④.
5. Nostipriniet prožektoru uz turētāja loka.
6. Pievienojiet pieslēguma kabela vijumus atbilstoši ⑤ ieejas spraudna lustras spailei (N = zilais kabelis, iezemējuma grafiskais attēls = zalais/dzeltenais kabelis, L = brūnais kabelis).
7. Pārvelciet apvalkus kā ⑥ pāri ieejas spraudnim un stingri pievelciet. Nodrošiniet, lai abi apvalki ir pieskrūvēti pietiekami stingri – lai tiek nodrošināts pietiekams hermētiskums.
8. Uzmontējiet turētāja loku atpakaļ uz prožektora.
9. Novietojiet lampu nepieciešamajā pozīcijā un stingri pievelciet loka skrūves.
10. Pievienojiet prožektoram elektriskās strāvas padevi ⑦.

MONTĀŽA UN PIEVIENOŠANA ELEKTRISKĀS STRĀVAS PADEVEI 80/100 W

Montāžas pozīcija: Ideālā variantā prožektors pie sienas būtu jāpiestiprina ar sienas stiprinājumu.

Montāžas augstumam jābūt mazākam par 3 m ⑩.

1. Ikreiz pirms instalēšanas atvienojiet ierīci no elektriskās strāvas padeves ①.
2. Pieskrūvējiet aizmugurē pieslēguma ligzdu ② un noņemiet piespiedplātni ③
3. Izvadiet pieslēguma kabeli ④ caur pieslēguma ligzdas ievada cauruli un savienojiet pieslēguma vada vijumus atbilstoši marķējumam N un L ④.
4. Nostipriniet piespiedplātni un pieskrūvējiet pieslēguma ligzdu ⑤.
5. Nonemiet turētāja loku no prožektora⑥.
6. Atzimējiet stiprinājuma urbumu ⑦ pozīciju turētāja loka nostiprināšanai un izurbiet sienā atbilstošus urbumus. Ar piemērotām skrūvēm nostipriniet loku pie sienas ⑦.
7. Nostipriniet prožektoru uz turētāja loka ⑧.
8. Pagrieziet prožektoru nepieciešamajā pozīcijā un stingri pievelciet loka skrūves ⑧.
9. Pievienojiet prožektoram elektriskās strāvas padevi ⑨.

DARBIBAS APRAKSTS

(tikai versijām ar kustības detektoru)

Šis prožektors ir aprikots ar infrasarkano staru sensoru. Tas automātiski ieslēdzas, kad sensors uztveršanas zonā identificē kustības.

Pēc iespējas nevērsiet kustības detektoru pret baseinu, apsildes gaisa novilcēju, gaisa kondicionēšanas iekārtām vai objektiem, kas ir pakļauti krasām temperatūras svārstībām.

Izvairieties pagriezt kustības detektoru koku vai krūmu virzienā vai pret vietām, kurās varētu uzturēties mājdzīvnieki.

Kustības detektoru horizontāli var pagriezt pa labi un pa kreisi, bet vertikāli to var pagriezt uz augšu un noliekt uz leju.

Uzstādot prožektoru, ņemiet vērā, ka kustības detektors visjutīgāk reaģē uz kustībām, kas notiek šķērsām tā uztveršanas laukam, bet vismazāk – uz kustībām, kas notiek tieši virzienā uz ierīci.

KUSTIBAS DETEKTORA (PIR) IESTATIŠANA

Kustības detektora aizmugurē atrodas trīs regulatori⑨.

TIME – laika iestatijums (kreisajā pusē):

Ar šo regulatoru varat izvēlēties jebkādu ieslēgšanās laiku no apm. 10 sekundēm līdz 5 minūtēm kopš pēdējās identificētās kustības. Griežot regulatoru „TIME“ pulksteņa rādītāja kustības virzienā, laika periods samazinās, bet griežot pretēji pulksteņa rādītāja virzienam – palielinās.

LUX – gaismas iestatijums (saules un mēness simbols, labajā pusē)⑩ :

Gaismas iestatijums nosaka, kādā gaismas spilgtuma līmenī ieslēdzas prožektora sensors.

Pozicija (simbols „saule“) norāda, ka sensors darbojas gan naktī, gan dienā, bet pozicijā (simbols „mēness“) sensors darbojas tikai naktī. Lai veiktu iestatījumu, nogaidiet, līdz iestājas vajadzīgais āra apgaismojuma spilgtums. Pagrieziet gaismas iestatīšanas regulatoru līdz galam uz simbolu („mēness“). Pēc tam regulatoru lēni grieziet simbola („saule“) virzienā, līdz, identificējot kustību, prožektors ieslēdzas.

Tagad, identificējot kustību, prožektors ieslēgsies tikai noteiktos gaismas spilgtuma apstākļos.

SENS – jutības iestatījums (vidū) ⑪ :

Sensora jutība ir atkarīga no apkārtējās temperatūras. Jo zemāka apkārtējā temperatūra, jo lielāka būs kustības detektora jutība.

Sensora jutība būs vislielākā, ja regulators „SENS“ būs līdz galam pagriezts (+) virzienā.

Kustības detektors: pasīvais infrasarkano staru sensors (PIR)

Darbības diapazons: līdz 10 m/līdz120° (horizontāli) ⑫

Laika iestatijums: apm. 10 sek. līdz 5 min.

Apkārtnes apgaismojuma spilgtums: 0 – 2000 luksi

Jutība: 3 līdz 10 m, atkarībā no montāžas vietas ⑬

APKOPE

Šīs lampas gaismas avotu nevar nomainīt. Kad gaismas avots savu laiku ir nokalpojis, ir jānomaina visa lampa.

TİRİŞANA

Nelietojiet škīdinātājus, kodīgus tīrīšanas līdzekļus un tml. lerīces tīrīšanai izmantojiet tikai sausu vai nedaudz samitrinātu lupatiņu.

UTILIZĀCIJA

Elektroiekārtas jäutilizē, saudzējot dabu! Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem nolietotās elektroniskās un elektroierīces ir jāsavāc atsevišķi un jānogādā atkritumu pārstrādei videi nekaitīgai veidā. Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.

ATBILSTĪBAS DEKLARĀCIJA

Atbilstības deklarācija glabājas pie ražotāja.
