NAVODILA ZA UPORABO MKS 165 Ec Mafell

Preberite vsa varnostna opozorila in napotke. Neupostevanje varnostnih opozoril in napotkov lahko povzroci udar elektricega toka, pozar in/ali hude telesne poskodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VYSTRAHA

Precitajte si bezpecnostne pouny a instrukcie. Nedbalé dorziavanie bezpecnostnych pouynov a instrukci smoze sposobit uder elektrickym prudom, poziar a/alebo t'azke zranenia. Uschovajte si vsetky bezpecnostne pouny a instrukcie pre mozmne buduce pouzitie.

MAF01597/a

MAF01598/a

MAF00806/a

MAF01515/a

MAF01507/a

i.V.Dipl.-Ing.Harald Schmid, MBA

9 Zvlastni prisluosenstvi

1 Pojasnilo risb 144
2 Podatki o proizvodu 144
2.1 Podatki o proizvajalcu 144
2.2 Oznaka stroja 144
2.3 Tehnicni podatki 145
2.4 Emisije 145
2.5 Obseg dobave 146
2.6 Varnostne naprave 146
2.7 Namenska uporaba 146
2.8 Preostalo tveganje 146
3 Varnostni napotki 147
4 Opremljanje / nastavitev 149
4.1 Omrežna priključitev 149
4.2 Sesanje ostruzkov 149
4.3 Izbira lista zage 149
4.4 Zamenjava lista zage 149
4.5 zagozda reze 150
5 Obratovanje 150
5.1 Prevzem v obratovanje 150
5.2 Vklop in izklop 150
5.3 Nastavitev globine reza 150
5.4 Nastavitev za poševne reze 150
5.5 Zaganje po zarisu 150
5.6 Zaganje z vzporednim omejevalnikom 151
6 Servisiranje in vzdrrzevanje 151
6.1 Skladiščenje 151
7 Opticni signalni prikaz stanja delovanja 151
8 Odpravamotenj 151
9 Poseben pribor 153
10 Eksplozijski pogled inseznam nadomestnih delov 153

1 Pojasnilo risb

Ta symbolism stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upostevate, lahko pride do Hudih telesnih poskodb.

Ta simbol oznacujemebiti nevarno situaciono.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta symbolism označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

za stroje s st. art. 924501, 924520, 924521

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], faks +49 (0)7423/812-218, E-posta [e-mail]

2.2 Oznaka stroja

Vsi podatki, potrebni za identifikaciono stroja, so navedeni na pritrjeni tablici ozmogljivosti.

Razred zašcite II

CE znak za dokumentiranje skladnosti z osnovnimi zahevami glede varosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za države EU

Elektricega orodja ne odvrzite v gospodinjske oppadke!

Po evropski direktivi 2002/96/ES o opadni elektrichi in elektronski opremi in usklajenih nacionalnih predpisih se mora opadna elektrichna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Za znižanje tveganja poskodb morate prebrati Navodilo za obratovanje.

2.3 Tehnicni podatki

Obratovalna napetost	230 V AC	120 V AC
Omrežna frekvenca	50 Hz	60 Hz
Odvzemna moč pri neprekinjenem obratovanju	2800 W	2500 W
Poraba toka neprekinjeno obratovanje	15,2 A	23,5 A
Števil o praznem teku	1500 - 2400 min-1
Globina reza	85 - 165 mm
Maksimalna globina reza 0°/30°/45° 143/116,5/82,5 mm
Vrtljiv sklop zaŽaganje	do 60°
Premer listaŽage maks/min 410/377 mm
Debelina nosilnegatulesa listaŽage	2,5 mm
Rezalna širina orodja	4,2 mm
Sprejemna odprtina listaŽage 30 mm
Premer sesalnegaintastavka 58 mm
Teža brez omrežnega kabla, z vzporednim omejevalnikom	15,3 kg
Dimenzije (Š x D x V) 460 x 710 x 450 mm

2.4 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z EN 62841-1 in EN 62841-2-5 in jih je mogoce uporabiti za primerjavo elektricega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo elektricnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe elektricnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zašcito za sluh, tudi Če elektricno orodje deluje brez obretenitve!

2.4.1 Podatki o emisiji hrupa

Po EN 62841-1 in EN 62841-2-5 ugotovljene vrednosti emisije hrupa znašajo:

Tipčni tresljaji roke so nižji od 2,5 m/s².

2.5 Obseg dobave

Ročna krožna Žaga MKS 165 Ec kompletna, vsebuje:

1 list krozne zage iz karbidne trdine 410 mm, 28 zo
1 zagozda reze (debelina 2,5 mm)
1 sesalni nastavek
1 vzporedni omejevalnik
1 upravljalno orodje v drzalu na stroju
1 Navodilo za obratovanje
1 zvezek „Varnostni napokit"

2.6 Varnostne naprave

Nevarnost

Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogociti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poskodbe. Ne uporabljaje stroja z manjkajocimi ali nedelujočimi varnostnimi napravami.

Stroj je opremljen z naslednjimi varnostnimi napravami:

• zgornji fiksiran zašcitniPokrov
• spodnji premični zašcitniPokrov
• velika osnovna plošča
• ročaji
• Zagozda reze
• stikalna priprava in elektrichna zavora
• sesalni nastavek

2.7 Namenska uporaba

Ročna krožna Žaga je primerna izključno za vzdolžno in prečno Žaganje trdega lesa.

Stroj lahko pri tem uporabljate samo z osnovno plošćo, ki vodoravno nalega.

S tem strojem ne smete izvajati potopnih rezov.

Prav takolahko obdelujete ploscni material, kot so iverne plosce, panelke in srednje debele vezane plosce. Uporabljajte dovoljene liste zage po EN 847-1.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za skodo, ki je posledica drugacne uporabe, proizvajalec ne prevzema odgovornosti.

Za namensko uporabo stroja upostevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podj. Mafell.

2.8 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih dolovi ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Dotik lista zage v območju zagonske odprtine pod osnovno plošćo.
• Dotik dela lista zage, ki med rezanjem strli pod obdelovancem.
• Dotik vrtljivih delov od strani: listŽage, nateznai prirobnica in vijak prirobnice.
• Udarec stroja nazaj v primeru, ce se obdelovanec zatakne.
• Prelom in izmet listaŽage ali delov listaŽage.
• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtč pa ni izvlečen.
• Ogrożanje sluha pri daljsem delu brez zašcite za sluh.
• Emisija zdravju nevarega lesnega prahu pri daljsem obratovanju brez sesanja.

3 Varnostni napotki

Nevarnost

Vedno upoštevajte sledeče
varnostne napotke in varnostna
določila, ki veljao v državi uporabe!
Preberite tudi varnostne napotke v
prilozeni knjižici "Varnostni
napotki".

Splošni napotki:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.
• Nikoli ne delajte brez zašcitne opreme, ki je predpisana za dolocen delovni postopek, in na stroju nikoli ne spreminjaje nicesar, kar lahko vpliva na varnost.
• Pri uporabi stroja na prostem priporoćamo uporabo zašcitnega stikala za okvarni tok.
• Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreci ogrožanje varnosti, sme zamenjavozvesti le podjetje Mafell ali pooblasčeni servis MAFELL.
• Preprečite ostre pregibe kabla. Predvsem pri transportu in skladisčenju stroja ne smete ovijati kabla okoli stroja.

Prepovedana je uporaba:

• listov Žage, ki so počeni ali imajo spremenjeno obliko.
• listovŽage iz visoko legiranega hitroreznega jakla (HSS listiŽage).
• topih listov Žage zaradi prevelike obretenitve motorja.
• listov Žage, ki so debelejši od zagozde reze ali katerih rezalna širina (razpor) je manjsa od debeline zagozde reze.
• listov Žage, ki niso primerni za stevilo vrtljajev lista Žage v praznem teku.
• Brusilni koluti

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zašcitio za sluh.
• Pri delu vedno nosite zašcitno masko.
• Pri delu vedno nosite zašcitna očala

Napotki za obratovanje:

Postopek zaganja

Nevarnost

• Z rokami ne posegajte v območje zaganja in se ne dotikajte listaŽage. Z drugo roko držite dodatni ročaj ali ohišje motorja. ČeŽago držite z obema rokama, ju listŽage ne more poskodovati.
• Ne posegaje pod obdelovanec. Pod obdelovancem vas zašcitniPokrov ne more zašcititi pred listomŽage.
• Globino reza prilagodite debelini obdelovanca.
  Viden mora biti za manj kot eno polno visino zoba pod obdelovancem.
• Obdelovanca zaŽaganje nikoli ne držite v rokah in ga ne podpirajte z nogami. Obdelovanec fiksirajte na stabilno držalo. Pomembno je, da obdelovanec dobro pritrdite, da kolikor je:nozmanjsate nevarnost telesnega stika, zatikanja listaŽage ali izgubo kontrole.
• Pri delu, pri katerem lahko uporabljeno orodje zadene ob skrite elektricne vodnike ali lastni prikljucni vodnik, elektricno orodje drzite za izolirane rocaje. Pri stiku z napetostno prevodnim vodnikom bodo tudi kovinski deli elektricnega orodja pod napetostjo, kar privede do elektricnega udara.
• Pri vzdolznem rezanju vedno uporabljaje omejevalnik ali ravno robnovodilo. To izboljsa natancnost rezanja in zmanjsa moznost zatikanja listaŽage.
• Vedno uporablajte listeŽage pravilne velikosti in s primerno izvirtino za pritrditev (npr. zvezdasto ali okroglo). ListiŽage, ki niso primerni za montažne deleŽage, ne krozijo pravilno in privedejo do izgube kontrole.
• Nikoli ne uporabljaje poškodovanih ali napacnih podložk ali vijakov listaŽage. Podložke in vijaki listaŽage so zasnovani posebej za optimalnozmogljivost in obratovalno zanesljivost vaseŽage.

Vzroki za udarec nazaj in ustrezni varnostni napotki

• Udarec nazaj je nenadna reakcija pri zagozdenju, zatikanju ali napačno usmerjenem listuŽage, ki privede do tega, da seŽaga nekontrolirano dvigne iz obdelovanca in zleti proti upravljalnemu osebju.
• Če se list Žage zatakne ali zagozdi v zapirajovi se reži Žage, se blokira in sila motorja jo udari proti upravljalinemu osebju.
• Ce se list zage v rezu obrne ali narobe usmeri, se lahko zobci na zadnjem robu lista zage zataknejo v povrsino lesa, kar povzroci, da se list zage premakne iz rezalne reze in zaga odskovi proti upravljalinemu osebju.

Udarec nazaj je posledica napacne ali neustrezne uporabe zage. Prepreci se lahko s primernimi preventivnimi ukrepi, ki so opisani v nadaljevanju.

• Zagočvrsto držite z obema rokama in pri tem pazite, da roke držite v položaju, v katerem lahko zadržite silo morebitnega udarca nazaj. Vedno se držite stransko ob listuŽage, vašte telo se ne sme nikoli nahajati v liniji z listomŽage. Pri udarcu nazaj lahko krožnaŽaga skovi nazaj, vendar lahko upravljalno osebje s primernimipreventivnimi ukrepi obvlada silo udarca nazaj.
• Ce se list zage zatakne ali pa prekinete delo, zago izklopite in jo držite pri miru v obdelovancu, dokler se list zage povsem na ustavi. Nikoli ne skušajte odstraniti zage iz obdelovanca ali pa je potegniti iz obdelovanca v smeri nazaj, dokler se list zage še premika, ker lahko sicer pride do udarca nazaj. Ugotovite in odpravite vzrok zatikanja lista zage.
• Če Želite zagnati Žago, ki je še zataknjena v obdelovancu, list Žage centrirajte v reži Žage in se prepričajte, da zobci Žage niso zatakjeni v obdelovancu. Če se list Žage zatakne, se lahko premakne iz obdelovanca in povzroči udarec nazaj, ko Žago znova zaženete.
• Velike plošće podprite, da preprečite tveganje udarca nazaj zaradi zataknjena图表žage. Velike plošće se lahko pod veliko lastno težo upogibajo. Plošće morajo biti na obeh straneh podprte, takov blizini režežage, kot tud na robu.
• Ne uporabljaje topih ali poškodovanih listov Žage. Listi Žage s topimi ali napačno usmerjenimi

zobci povzrocijo zaradi preozke reze vec trenja, zatikanje lista zage in udarec nazaj.

Pred zaganjem pritegnite nastavitve globine in kota reza. Ce se med zaganjem nastavitve spremenijo, se lahko list zage zatakne in pride do udarca nazaj.
- Se posebej bodite previdni pri zaganju v obstojće stene ali druga slabo vidna območja. ListŽage se lahko pri prodiranju v zakrite objekte blokira in povzroci udarec nazaj.

Funkija spodnega zašcitnegaPokrova

Pred vsako uporabo preverite, ali se spodnji zašcitniPokrov brezhibno zapira. Žage ne smete uporabiti, Če spodnji zašcitniPokrov ni prosto gibljiv in se ne zapre takoj. Spodnjega zašcitnegapokrova nikoli ne zataknite ali privežite v odprtem položaju. Če Žaga po nasreči pade na tla, se lahko spodnji zašcitniPokrov ukrivi. ZašcitniPokrov odprite z ročico za predvipoteg in se prepričajte, da se lahko prosto premika in se pri nobenem rezalnem kotu in globini ne dotika ne lista Žage ne drugih delov.
- Preverite delovanje vzmeti za spodnji zašcitniPokrov. Če spodnji zašcitniPokrov in vzmet ne delujeta brezhibno, je treba pred uporabo izvesti servisiranje Žage. Poškodovani deli, lepljive obloge ali nabrani ostruzki omejujejo nemoteno funkcijo spodnjega zašcitnegaPokrova.
- Spodnji zašcitniPokrov ročno odprite le pri posebnih rezih, kot so "potopni in kotni rezi". Spodnji zašcitniPokrov odprte z roćico za predvpoteg in jo spustite, kakor hitro listŽage prodre v obdelovanec. Pri vseh drugih delih zŽago mora spodnji zašcitniPokrov delovati avtomatsko.
- Žage ne odlagajte na delovno mizo ali na tla,Če spodnji zašcitniPokrov ne prekriva listaŽage. Nezavarovan, iztekajoc listŽage premikaŽago v nasprotni smeri rezanja in reze, kar mu stoji na poti. Pri tem upostevajte Čas iztekanja listaŽage.

Funkcija zagozde reze

• Uporabite list zage, ki se prilega zagozdi reze. Da zagozda reze deluje, mora biti osnovni list zage tanjsi od zagozde reze in sirina zob vecja od debeline zagozde reze.
• Zagozdo reze justirajte, kot je opisano v navodilih za uporabo. Napačni razmiki, pozicija in

usmerjenost so lahko vzrok za to, da zagozda reze ne more učinkovito prepreci utdarca nazaj.

• Vedno uporabite zagozdo reze, razen pri "potopnih rezih". Po potopnem rezu ponovno montirajte zagozdo reze. Zagozda reze je pri potopnih rezih moteca in lahko povzroci udarec nazaj. Ta razdelek velja le za ročne krozneŽage brez zagozde Flipp.
• Da zagozda reze lahko učinkuje, se mora nahajati v režiŽage. Pri katkih rezih zagozda reze ne prepreci udarca nazaj.
• Zage ne uporabljajte, ce je zagozda reze ukrivljena. Ze majhma motnja lahko upocasni zapiranje zašcitnegaPokrova.

Napotki za servisiranje in vzdřevanje:

• Pomemben varnostni faktor predstavlja redno ciscenje stroja, predvsem prijav za nastavitev in vodil.
• Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca.
• Nevarnost telesnih poškodb pri zamenjaviŽaginega lista! Pri zamenjaviŽaginega lista obstaja nevarnost telesnih poškodb zaradi dotika ostrih zoBŽaginega lista. Nosite zašcitne rokavice. Pri zamenjaviŽaginega lista bodite previdni.

4 Opremljanje / nastavitev

4.1 Omrežna prikligucitev

Pred prevzemom v obratovanje pazite na to, da se omreznapetost ujema z obratovalno napetostjo, ki je navedena na tablici ozmogljivosti stroja.

4.2 Sesanje ostruzkov

Pri vseh delih, pri katerih nastaja velika količina prahu, morate stroj priklopiti na eksterno sesalno napravo. Hitrost zraka mora znašati majmanj 20 m/s.

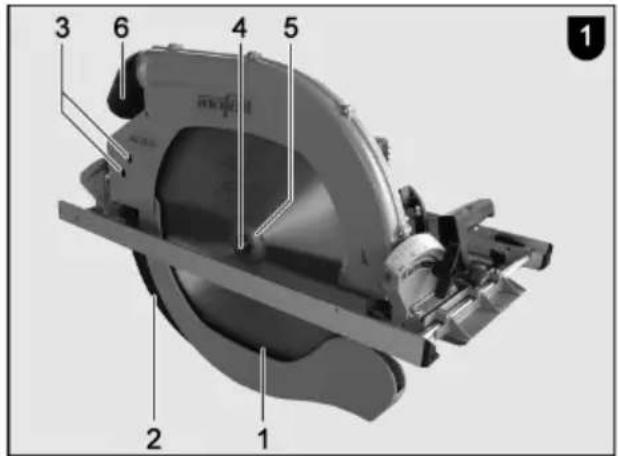

Notranji premer sesalnega nastavka 6 (sl. 1) znaša 58 mm.

4.3 Izbira lista zage

Za doseganje要做 kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledecegaseznama:

Rezanje mehkega in trdega lesa precno in vzdolznno na smer vlaken:

• list krožne Žage iz karbidne trdine (HM) Ø 410 x 4,2 x 30 mm, 28 zob WZ

Rezanje mehkega in trdega lesa specialno vzdolznno na smer vlaken:

• list krozne zage iz karbidne trdine (HM) 410× 4,2 x 30 mm, 20 zob WZ

4.4 Zamenjava listaŽage

Nevarnost

Pri vseh servisnih delih izvlecite omreznvi tici.

Nevarnost telesnih poškodb tudi, koŽagin list miruje. Nosite zašcitne rokavice!

Za zamenjavo listaŽage postopajte na sledeč način:

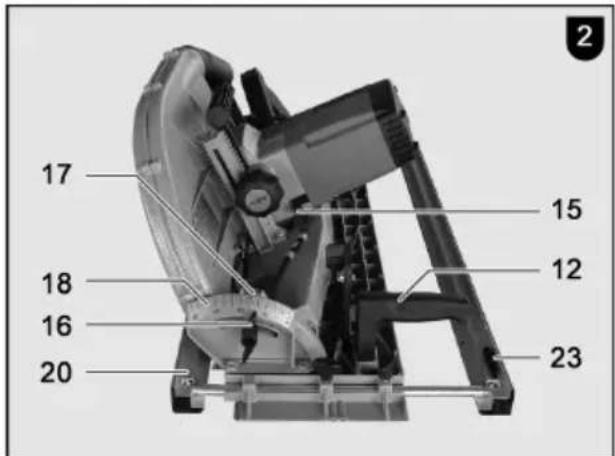

• za fiksiranje listaŽage pritisnite blokirni vzvod 15 (sl. 2).
  Inbus ključ, ki se nahaja v držalu na stroju vtaknite v vijak prirobnice 4 (sl. 1) in ga tak dolggo obračajte, da blokirni vžvod popolnama zaskovi. Za popustitev vijaka prirobnice ključ obračajte v nasprotni smeri urnega kazalca. Odstranite vijak in sprednjo natezno prirobnico 5. Zdaj lahko listŽage po odprtju premicnega zašcitnegaPokrova 1 odstranite,tako da ga privzdignete v smeri naprej in potegnete navzdol.
  Pred vpetjem novega listaŽage morate obe natezni prirobnici preveriti glede oblog in ju očistiti. Pri vstavljanju listaŽage pazite na smer vrtenja: Zobje listaŽage morajo kazati v isto smer kot pušica na zgornjem zašcitnemPokrovu. Nato nataknite natezno prirobnico, vstavite vijak prirobnice in ga pritegnite z obracanjem v smeri urnega kazalca. Pri tem lahko, takotok pri popusčanju, uporabite blokirni vzvod.

Blokirnega somika 15 (sl. 2) ne pritiskajte, ko stroj teče! Stroj se lahko poškoduje.

4.5 zagozda reze

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtic.

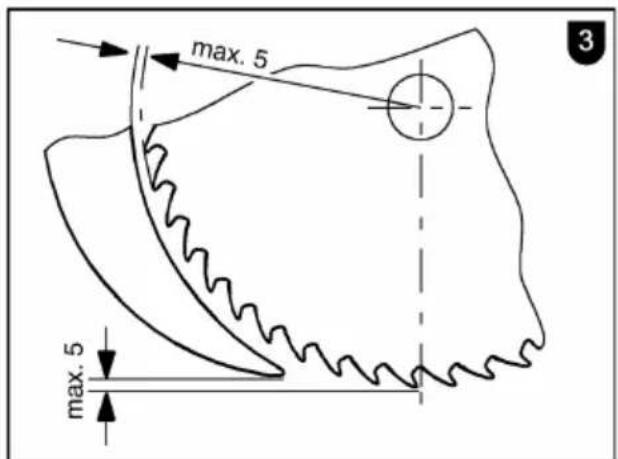

Zagozda reze 2 (sl. 1) prepreci zatikanje listaŽage privzdolznem rezanju. Pravilen razmik do listaŽage je prikanan na sl. 3.

• Za nastavitev s priloženim inbus ključem popustite oba cilindrka vijaka 3 (sl. 1), zagozdo reze pa nastavite tak, da jo premaknete vzdolž reze in nato ponovno pritegnete oba cilindrka vijaka.

5 Obratovanje

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblascene za delo na stroju, pri cemer jih je treba posebej opozoriti na poglavje „Varnostni napotki".

5.2 Vklop in izklop

• Vklop: najprej deblokirajte blokado vklopa, talo da pritisnete na blokirni vzvod 8 (sl. 4). Nato pri pritisjenem blokirnem vzvod premaknete pretični vzvod 7.

Ker gre za stikalo brez aretimega mehanizma, stroj tece le takol dolgo, dokler drzite ta preti ci vzvod.

Vgrajena elektronika pri vklopu poskrbi za mirno pospešitev in pri obremenitvi regulira stevilo vrtljajeva na fiksno nastavljeno vrednost.

Poleg tega ta elektronika regulira motor pri preobrenimeniti, tj. list zage se ustavi. V tem primuru izklopite stroj. Nato stroj znova vklopite in zagajte naprej z znižano potisno hitrostjo.

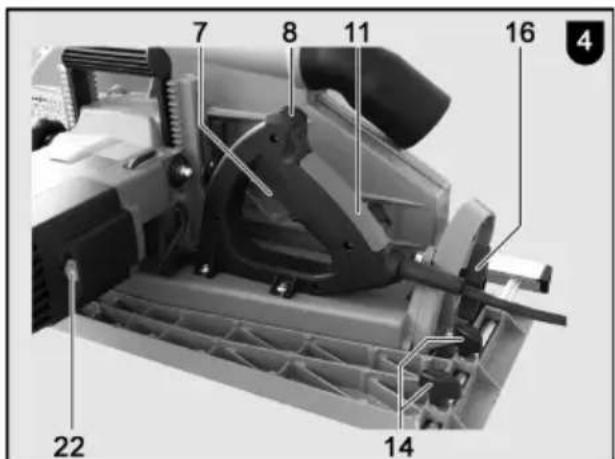

Z vrtljivim stikalom 22 (sl. 4) lahko zvezno nastavite stevilo vrtljajev listaŽage med 1500 in 2400min^-1 .

• Izklop: Za Izklop spustite pretični vzvod 7. Z vgrajeno avtomatsko zavoro se Čas izteka listaŽage omeji na pril. 5 s. Blokada vklopa se avtomatsko ponovno aktivira in ročno kroznoŽago zavaruje pred nehotenim vklopom.

5.3 Nastavitev globine reza

Globino reza lahko zvezno nastavite v območju med 85 in 165 mm.

V ta namen postopajte na sledeč način:

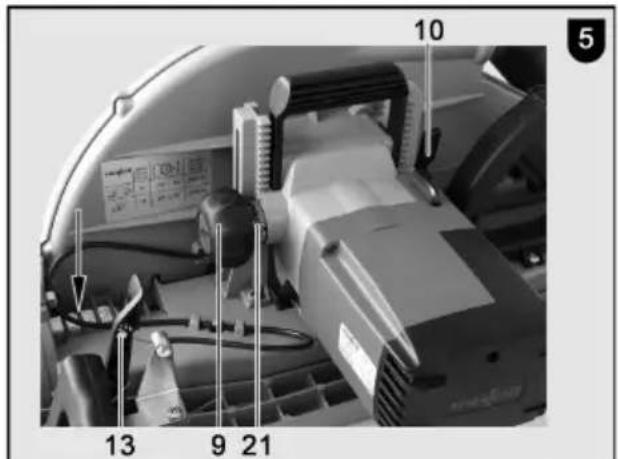

• najprej popustite napenjalo 10 (sl. 5), tako da ga obrnete v levo.
• Z obračanjem ročaja 9 lahko zdaj nastavite globino reza.
• Nastavljeno globino lahko odcitate na obrocu z lestvico 21 (sl. 5). Pri tem kot kazalec služi natis na pogonskem ohisju.
• Po nastavitvi napenjalo ponovno pritegnite.

Globino reza vedno nastavite pribl. 2 do 5mm vec, kot je debelina materiala, ki se reze.

5.4 Nastavitev za poševne reze

Sklop za zaganje se lahko za poševni rez nastavi na poljuben kot od 0 do 60^ .

• Stroj postavitev stabilen položaj in ga podprite tako, da se lahko sklop zaŽaganjezasuka.
• Nato popustite oba krilata vijaka 16 (sl. 2 in sl. 4) in sklop zaŽaganjezasukajte na Željen kot, ki je prikazan s kazalcem 17 (sl. 2) na lestvici 18 nazasučnem segmentu.
• Na koncu ponovno pritegnite oba krilata vijaka 16 (sl. 2 in sl. 4).

5.5 Žaganje po zarisu

Osnovna plošča ima na notranji strani zarisni rob,ki velja takо za ravno rezanje kot tudi za vse nagibne kote. Ta rob ustreza notranji strani listaŽage. Za poševne reze lahko zaris vidite skozi odprtino na levi strani zgornjega zašcitnegaPokrova (puščica,sl.5).

• Zażaganje stroj trdno držite za oba ročaja 11 (sl. 4) in 12 (sl. 2) in ga s sprednjim delom osnovne plošće nastavite na obdelovanec.
• Za lažji zarez lahko premićni zašcitniPokrov 1 (sl. 1) odprete, takdo pritisnete na ročico 13 (sl.5),ki je namešcena direktno poleg sprednjega ročaja.

Ko to rocico spustite, sePokrov samodejno zapre.

Vklopite ročno krožno Žago (glejte poglavje 5.2) in stroj enakomerno potiskajte v smeri rezanja.
- Po končanem rezanju,Žago takoj izklopite,tako da spustite pretični vzvod 7 (sl. 4).

5.6 Žaganje z vzporednim omejevalnikom

Ročna krožna Žaga je na obeh straneh opremljena z vzporednim omejevalnikom, tak do je brez dodatnega opremljanja možno rezanje na obeh straneh stroja vzporedno z ze obstojecim robom. Pri tem znaša območje rezanja na desni strani 140 mm, na levi pa 320 mm.

• Za nastavitev rezalne širine popustite krilate vijake 14 (sl. 4) in ustrezno premaknite omejevalnik. Nato ponovno pritegnite krilate vijake 14.

Dodatno se lahko omejevalna tirnica 20 (sl. 2) vzporednega omejevalnikazasuka za 90^ . Tako lahko omejevalno ploskev nastavite takao osnovno plošco kot tudi pod njo. ČeŽe obstaja raven rob obdelovanca in Želite izvesti vzporeden rez, se omejevalna tirnica 20 obrne navzdol.

Če ravnega roba obdelovanca ni, se omejevalna tirnica za izvedbo ravnega obrne navzgor.

Zdaj lahko stroj vodite na letvi, ki je prisrijena na obdelovancu, ali pa na vodilu, ki je dobavljiv kot poseben pribor.

6 Servisiranje in vzdhrževanje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtic.

MAFELL stroji so zasnovani za obratovanje z malo vzdhrževanja.

Vstavljeni kroglicni lezaji so namazani za celotno ziviljensko dobo. Po daljsem casu obratovanja priporocamo, da stroj oddate v pregled pooblascenem MAFELL servisu.

Za vsa mazalna mesta uporabite le nase specialno mazivo, naroc. st. 049040 (1 kg doza).

6.1 Skladiščenje

Če stroja ne boste uporabljali dlje Časa, ga skrbn očistite. Napršite gole kovinske dele s sredstvom proti rji.

7 Opticni signalni prikaz stanja delovanja

Barva nastavitvenega kolesca za stevilo vrtljajevoznačuje stanje delovanja stroja.

Dokler stroj ni preobremenjen z vidikazmogljivosti, nastavitveno kolesce za stevilo vrtljajev med delovanjem sveti zeleno.

Če nastavitveno kolesce sveti rdeče, je prislo do motnje (glejte poglavje Odprava motenj).

8 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstojecih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič!

V nadaljevanju so navedene najpogostejiše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno sluzbo MAFELL.

Motnja	Vzrok	Odprava
Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev sveti rdeče	Izklop zaradi previsoke temperature	Pustite, da se stroj ohladi
	Izklop zaradi prenapetosti	Napajanje naj preveri električar
	Izklop zaradi podnapetosti
Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev ne sveti	Ni omrežne napetosti	Napajanje naj preveri električar
	Ömrežna varovalka v okvari	Varovalko naj zamenja električar
Stroja ni mogoće vklopiti in nastavitveno kolesce za število vrtlajev sveti zeleno	Grafitne ščetke obrabljene	Stroj odnesite v MAFELL servisno delavnico
Stroj se med rezanjem ustavi in nastavitveno kolesce za število vrtlajev sveti rdeče	Izklop zaradi preobrenimenve	Zmanjšajte potisno hitrost
	Izklop zaradi prenapetosti	Napajanje naj preveri elektrčar
	Izklop zaradi podnapetosti
Stroj se med rezanjem ustavi in nastavitveno kolesce za število vrtlajev ne sveti	Izpad omrežja	Omrežne predvarovalke naj preveri elektrčar
List Žage se pri potiskanju naprej zatika	Premočan potisk naprej	Zmanjšajte potisno hitrost
	Top list Žage	Takoj spustite stikalo. Žago odstranite iz obdelovanca in zamenjaje list Žage
	Napetost v obdelovancu	Povečana previdnost pri Žaganju, tveganje povratnegа udarca se poveča.
	Slabo vodenje stroja (npr. s prostoročnim vodenjem)	Uporabite vzporedni omejevalnik
	Neravna povrsina obdelovanca	Naravnajte povrsino
Žagin list vibrira v obdelovancu	Žagin list ni pravlno naravnan	Zategnite Žagin list
	Obdelovanec ni pritrjen	Obdelovanec pritrdite z vpenjali
Žagin list se ustavi - motor se še naprej vrti	Žagin list ni pravlno pritrjen Žategnite Žagin list
Ožgana mesta na rezalnih mestih	Za delovni postopek neprimeren ali top list Žage	Zamenjaje list Žage
Zamašen izmet ostruzkov	Preveč vlăzen les	Očistite izmet ostruzkov Uporaba suhega lesa
	Dolgo rezanje brez odsesavanja	Žago priklopite na eksterno sesalno napravo, njri. mali odpraševalnik
Spodnji premićni zašcitniPokrov se ne zapira ali pa se zapira le počasi	Ostruzki in kosi lesa v spodnjem premičnem zašcitinemPokrovu	Odstranite ostruzke in kose lesa

9 Poseben pribor

Vodilo, enodelno kpl., dolzina 3 m naroč. Št. 200672
Vodilo, dvodelno kpl., dolzina 3 m naroč. Št. 037037
Vodilo - podaljsek, dolzina 1,5 m naroč. st. 036553
-Adapterski par za vzporedni omejevalnik za obešanje na vodilo naroc. st. 037195
- list zage - HM 410 x 4,2 x 30 mm, 20 zob WZ (vzdolžni rez) naroč. Št. 092522
- list zage - HM 410 x 4,2 x 30 mm, 28 zob WZ (vzdolzni/precni rez) naroč. st. 092525
- vodilo F80, dolžina 800 mm naroč. Št. 204380
- vodilo F110, dolžina 1100 mm naroč. Št. 204381
- vodilo F160, dolžina 1600 mm naroč. Št. 204365
- vodilo F210, dolžina 2100 mm naroč. Št. 204382
- vodilo F310, dolžina 3100 mm naroč. Št. 204383
- kotni omejevalnik F-WA naroč. Št. 205357
- pribor za vodilo:
- primež F-SZ 180MM
naroč. Št. 207770
- povezovalni kos F-VS naroč. Št. 204363
torba za vodilo TZ-FST1600 naroc. st. 095257
- komplet torbe za vodilo F80/160 s kotnim omejevalnikom vsebuje: F80 + naroc. st. 209592 F160 + povezovalni kos + kotni omejevalnik + 2 primeža + torpedo za vodilo
- komplet torbe za vodilo F160/160 vsebuje: 2 x F160 + povezovalni kos naroč. st. 209591 + 2 primeža + turbo za vodilo

10 Eksplozijski pogled inseznam nadomestnih delov

Ustrezne informaci je glede nadomestnih delov najdete na naši spltejni strani: www.mafell.com

Obsah
