5DB69253 - Kuhinjska napa BLAUPUNKT - Brezplačna navodila za uporabo

Tip izdelka	Kuhinjska napa
Znamka	Blaupunkt
Model	5DB69253
Električno napajanje	220-240 V, 50/60 Hz
Število hitrosti	4 hitrosti sesanja
Funkcija časovnika	Da, nastavljiv 5, 10 ali 20 minut
Funkcija senzorja	Da, samodejna hitrost s hkratnim pritiskom tipk B in D
Osvetlitev	Vgrajena LED, barvna temperatura 4000 K
Izbirni daljinski upravljalnik	Da, s sprejemnikom (BLZ 501) in daljinskim upravljalnikom (BLZ 502) za nadzor barve in svetlosti
Vrsta odvoda	Odvodna (zunanji) ali filtrirna (recirkulacija z ogljenim filtrom)
Filter za maščobe	Kovinski, pralen v pomivalnem stroju (mesečno čiščenje)
Ogljeni filter	Aktivni, zamenjava vsakih 6 mesecev (filtrirna različica)
Najmanjša razdalja pri namestitvi	65 cm za električno kuhališče, 65 cm za plinsko ali mešano (ali po navodilih proizvajalca)
Napajalni kabel	1250 mm z ali brez vtiča
Zaščita otrok	Da, prepoved uporabe otrokom, mlajšim od 8 let, brez nadzora
Samodejni izklop	Da, po 4 urah neaktivnosti
Zakasnitev visoke hitrosti	Za pretok >650 m³/h, samodejna vrnitev na prejšnjo hitrost po 7 minutah
Ocenjena neto teža	Približno 15 kg

Pogosto zastavljena vprašanja - 5DB69253 BLAUPUNKT

Kako namestiti napo v odvodni ali filtrirni različici?

Napa je dobavljena z zgornjim zračnim izhodom B za odvod na prosto (odvodna različica). Če odvod na prosto ni mogoč, uporabite filtrirno različico z namestitvijo aktivnega ogljenega filtra F; hlapi se reciklirajo in odvajajo skozi zgornjo rešetko G.

Kakšna je najmanjša razdalja med napo in kuhališčem?

Za popolnoma električno kuhališče je najmanjša razdalja 65 cm. Za mešano ali plinsko kuhališče je prav tako 65 cm, razen če navodila proizvajalca kuhališča določajo večjo razdaljo, v tem primeru ta prevlada.

Kako očistiti filter za maščobe?

Kovinski filter za maščobe je treba očistiti enkrat mesečno z nežnim detergentom, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkem programu. Pomivanje v pomivalnem stroju lahko povzroči razbarvanje, vendar ne vpliva na zmogljivost filtriranja.

Kdaj je treba zamenjati ogljeni filter?

Aktivni ogljeni filter (samo za filtrirno različico) je treba zamenjati vsakih 6 mesecev pri običajni uporabi. Ni pralen niti reciklabilen in zadržuje neprijetne vonjave pri kuhanju.

Kaj storiti, če LED osvetlitev ne deluje več?

V primeru okvare LED svetlobnega sklopa se obrnite na tehnično podporo. Celoten sklop mora zamenjati strokovnjak.

Kako uporabljati izbirni daljinski upravljalnik?

Namestite sprejemnik (BLZ 501) tako, da odstranite filter za maščobe in palico, nato ga vstavite. Odstranite zaščitno folijo baterije daljinskega upravljalnika (BLZ 502). Pritisnite tipko Learning na sprejemniku za 10 sekund, nato na kratko pritisnite to tipko in nato želeno območje (1-4) na daljinskem upravljalniku. Daljinski upravljalnik nadzoruje samo osvetlitev (barvo in svetlost), ne pa motorja.

Kako ponastaviti alarm zasičenosti filtrov?

Pritisnite tipko F za ponastavitev filtrov. Simbol F utripa po 40 urah delovanja, kar pomeni, da je treba očistiti filter za maščobe, in sveti neprekinjeno po 120 urah, kar pomeni, da je treba zamenjati ogljeni filter.

Zakaj se napa samodejno izklopi?

Napa se samodejno izklopi 4 ure po zadnjem pritisku na gumb, da prihrani energijo. Poleg tega se modeli s pretokom nad 650 m³/h samodejno vrnejo na prejšnjo hitrost po 7 minutah pri najvišji hitrosti.

Kaj storiti v primeru okvare motorja?

Če motor ne deluje, najprej preverite električno napajanje (vtičnica, diferenčno stikalo 30mA). Če je kabel poškodovan, ga mora zamenjati proizvajalec, njegova tehnična služba ali usposobljena oseba. Obrnite se na servis.

Kako zmanjšati vpliv na okolje med uporabo?

Vedno uporabljajte najnižjo hitrost sesanja, primerno za vrsto kuhanja. Ne puščajte nape vklopljene več kot 15 minut po izklopu kuhališča. Ugasnite luči, ko zapustite kuhalno območje.

NAVODILA ZA UPORABO 5DB69253 BLAUPUNKT

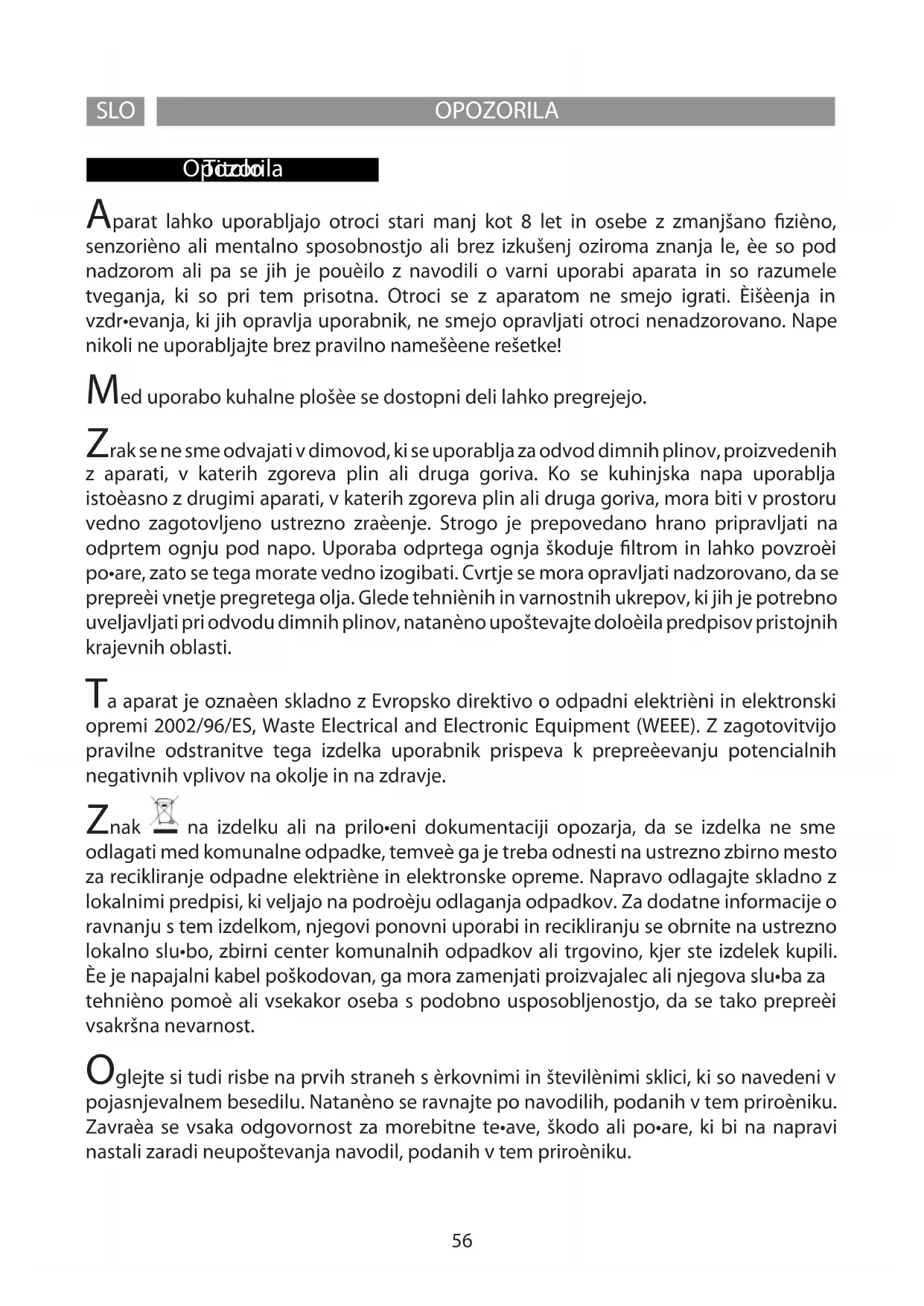

Aparat lahko uporabljajo otroci stari manj kot 8 let in osebe z zmanjsano fizieno, senzorieno ali mentalno sposobnostjo ali brez izkušenj oziroma znanja le, ee so pod nadzorom ali pa se jih je poueilo z navodili o varni uporabi aparata in so razumele tveganja, ki so pri tem prisotna. Otroci se z aparatom ne smejo igrati. Eiseenja in vzdrevanja, ki jih opravlja uporabnik, ne smejo opravljati otroci nenadzorovano. Nape nikoli ne uporabljaje brez pravilno namešene rešetke!

Med uporabo kuhalne plosee se dostopni deli lahko pregrejejo.

Zrak se ne sme odvajati v dimovod, ki se uporablja za odvod dimnih plinov, proizvedenih z aparati, v katerih zgoreva plin ali druga goriva. Ko se kuhinjska napa uporablja istoëasno z drugimi aparati, v katerih zgoreva plin ali druga goriva, mora biti v prostoru vedno zagotovljeno ustrezno zraëenje. Strogo je prepovedano hrano pripravljati na odprtem ognju pod napo. Uporaba odprtega ognja škoduje filtrom in lahko povzroei po-are, zato se tega morate vedno izogibati. Cvrtje se mora opravljati nadzorovano, da se prepreëi vnetje pregretega olja. Glede tehnienih in varnostnih ukrepov, ki jih je potrebno uveljavljati pri odvodu dimnih plinov, natanëno upostevejte doloëila predpisov pristojohni krajevnih oblasti.

Ta aparat je oznaèen skladno z Evropsko direktivo o odpadni elektréri ni in elektronski opremi 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE). Z zagotovitvijo pravilne odstranitve tega izdelka uporabnik prispeva k prepreëevanju potencialnih negativnih vplivov na okolje in na zdravje.

Znak na izdelku ali na prilo-eni dokumentaci ji opozarja, da se izdelka ne sme odlagati med komunalne odpadke, temvee ga je treba odnesti na ustrezno zbirno mesto za recikliranje odpadne elektriene in elektronske opreme. Napravo odlagajte skladno z lokalnimi predpisi, ki veljajo na podroeju odlaganja odpadkov. Za dodatne informacije o ravnanju s tem izdelkom, njegovi ponovni uporabi in recikliranju se obrnite na ustrezno lokalno slu-bo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili. Ee je napajalni kabel poškodovan, ga mora zamenjati proizvajalec ali njegova slu·ba za tehnieno pomoë ali vsekakor oseba s podobno usposobljenostjo, da se takto prepreëi vsakrsna nevarnost.

Oglejte si tudi risbe na prvih straneh s erkovnimi in stevilenimi sklici, ki so navedeni v pojasnjevalnem besedilu. Nataneno se ravnajte po navodilih, podanih v tem priroeniku. Zavraea se vsaka odgovornost za morebitne te-ave, skodo ali po-are, ki bi na napravi nestali zaradi neupoštevanja navodil, podanih v tem priroeniku.

Svetujemo vam, da nape ne pritrdite na steno, ki ne more prenašati teže, na primer iz mavčnih plošć, in da je ne vgradite v notranjost omarice.

Napa mora biti oddaljena majmanj 65 cm od kuhalne plošće pri elektricnih štedilnikih in majmanj 65 cm pri plinskih ali mešanih štedilnikih. Č je v navodilih za namestitev plinske kuhalne plošć enavedena veačj razdalja, je slednjo treba upostevati.

Napa ima zgornji izhod zraka B za zunanje odvajanje dimnih plinov (odzracevalna razlicica A- odvodna cev ni priložena). Ce dimnih plinov in hlapov, ki nastajao pri kuhanju, ni mogoce odvajati navzven, lahko napo uporabite v obtočni razlicici F, tak do namestite filter z aktivnim ogljem F, tak so dimn plini in hlapi reciklirajo skozi zgornjo resetko G.

Zagotovite, da se v blizini nape nahaja mesto za dostop do elektricnega omrežja in da je elektricna napeljava opremljena z diferencnim stikalom 30 mA. Napetost omrežja mora biti skladna z napetostjo, ki je podana na etiketi z lastnostmi, namešćeno v notranjosti nape. Napa je opremljena z elektricnim kablom dolžine 1250 mm, z vtikačem ali brez. Če je opremljen z vtikačem, napo priklopite v vticnico, ki je skladna z veljavnimi predpisi in se nahaja na dostopnem mestu, Če ni (direktna vezava v omrežje), namestite s predpisi skladno dvopolno stikalo z razmikom odprtih kontaktov najmanj 3 mm (dostopno). To montažo in elektricne povezave mora skladno s predpisi opraviti specializiran tehnik.

Merjenje zmogljivosti izdelka opravljeno v skladu uredbo (EU) st. 65/2014 - sklic: IEC 61591

Največjo zmogljivost se doseže s postavitvijo premićnih plošć, če so prisotre, v odprtì položaj.

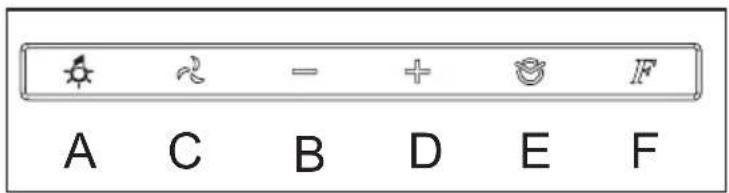

V izkljucenem stanju se ob pritisku na kateri koli gumb vkljuci komandna plošca v stanju pripravljenosti in gumbi se osvetlijo z belo svetlobo, tak do lahko uporabnik vidi in izbere zeeleno funkcijo. Ob dodatnem pritisku na enega od gumbov se vkljuci ustrezna funkcija in prižge njen simbol. Po izkljucitvi vseh funkcjij komandna plošca ostane v pripravljenosti še 30 sekund, nato pa se samodejno izkljuci.

A: Gumb ON/OFF luči: ob pritisku na gumb se prižgejo ali ugarnejo luči nape.

C: Gumb ON/OFF motorja (4 hitrosti): ob pritisku na gumb začne napa delovati s hitrostjo, v kateri je bila izkljucena. S pritiskom na gumba "D" in "B" se lahko spreminja hitrost (moč) sesanja.

B: Gumb za zmanjsanje hitrosti (moči) sesanja: ob pritisku na gumb se zmanjsa hitrost sesanja nape.

D: Gumb za povečanje hitrosti (moči) sesanja: ob pritisku na gumb se poveča hitrost sesanja nape.

E: Gumb Časovnika: ob pritisku na gumb se, ne glede na izbrano hitrost sesanja, vključi Časovnik. Ob prvem pritisku se Časovnik nastavi na 5 minut, ob drugem na 10 minut in ob tretjem na 20 minut. V tem Času gumb E utripa. Za ponastavitev Časovnika pritisnite na gumb motorja C.

F: Gumb ponastavitve filtrov: ob pritisku na gumb se ponastavi Čas za opozorilo za zasičenost kovinskega filtrza za masčobo (1) in menjavo oglenega filtrra (2). (1) Po 40 urah delovanja nape bo začel na prikazovalniku utripati symbol F, ki označuje, da je treba očistiti kovinske filtrre za masčobo.

(2) Po 120 urah delovanja nape se bo na pri Kazovalniku priugal symbol F, ki označuj, da je treba zamenjati filtrz z aktivnim ogljem.

Funkija senzorja: ob hkratnem pritisku na gumba "B" in "D" se vkljuci senzor.

V tem načinu se hitrost sesanja nastavlja samodejno, gumba B in D pa izmenić no utripata. V ročni način se vrnete spritiskom na gumb "B" ali "D".

Pri vseh napah zzmogljivostjo nad 650~m3 / h je najvisja hitrost czasovno omejena;traja 7 minut, po izteku katerih se avtomatsko vrne v zadnjo czasovno neomejeno hitrost.

Pripojenie prijimača anaprogramovanie dialkoveho ovladania pre volite nurozsirenu funkciu MultiControl (ovladanie farby svetla a stmievanie jasu)

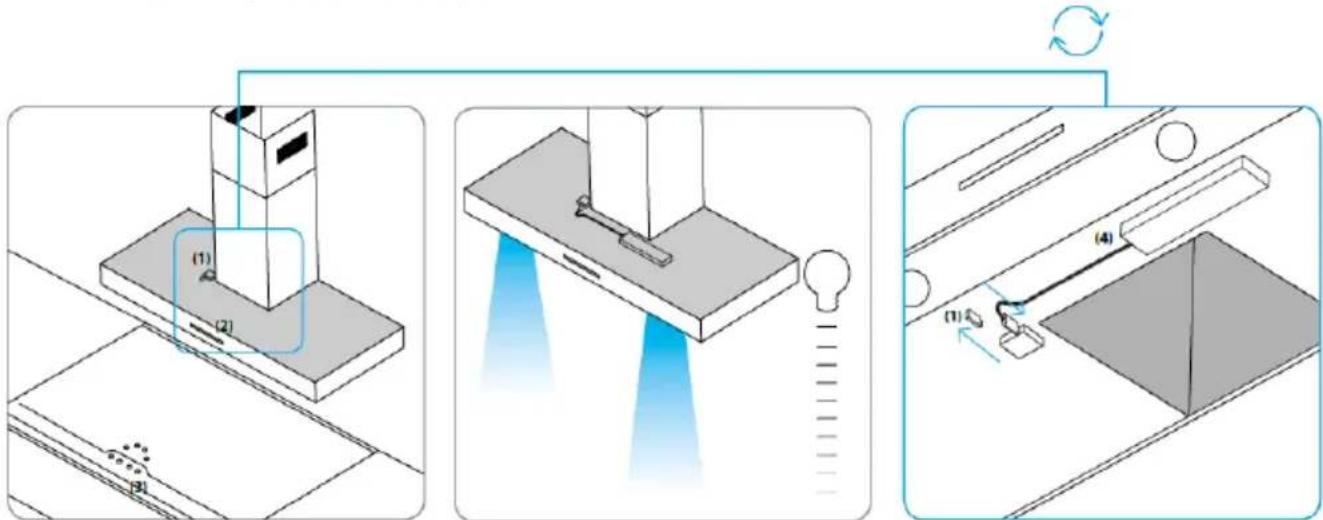

Obr. 1 Ostrovčekový odsávac
pár v štandardnom vyhotoveni
s ovladacou tycinkou (1) vo
vnútri digestora a ovladacim
panelom (2) Riadenie digestora sa
uskutočnju pomocou hlavného
vypína na varnej ploche (3)
alebo ovladacieho panela
digestora. Teplota chromatickosti
predstavuje 4000 K.

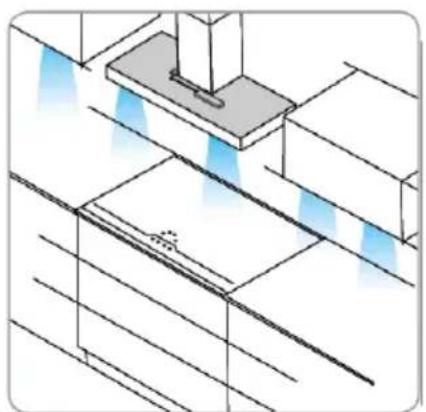

Obr.2 Alternative ovladanie doplnkovych svetelnych funkci pomocou dial'kového ovladania sa da Iahko namontovat. Instalacia prijima (obj. cislo BLZ 501) a spojenia s dialkovym ovladanim (obj. cislo BLZ 502) umožni riadenie teploty chromatickosti a jasu digestora.
Obr.3 Jednoducha montaz prijimaica Prijima c sa da Jednodocho namontovat bez doplnkoveho naradia: Tukovy filter na spodnej strane odsavaca zlozte,ovladaciu tycinku (1) z vuntra odsavaca odstrante azasunte do prijimaca (4).

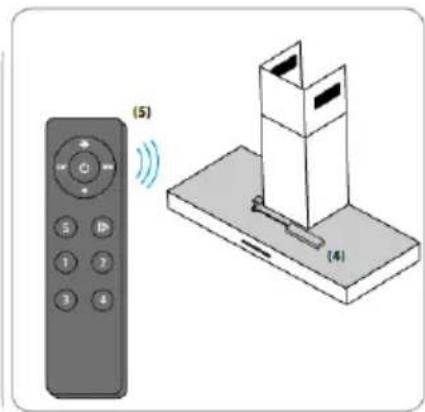

Obr. 4 Spojenie prijimača (4) a prip. dial'kového ovladania (5):

1. Odstrante ochrannu foliu baterie 2.Aby ste sa naucili pouzivat dial'kové ovladanie,kuc ucenia na prijima (4) podrzte 10 sek. stlaceny
2. Kluc ucenia na prijima (4) krako stlacta a stlacte priamo pozadovanu zonu 1234na dialkovom ovladani
3. LED svietidla raz zablikaju - prijima sa prihlasi
4. Kvoliymazani kluc ucenia na prijima (4) sta 10 sek.

Obr. 5 Funkcie dial'kov, ovladania

FUNGOVANIE

Pred vsakrsnim vzdrrzevalnim posegom na napi, izkljucite njeno elektrichno napajanje.

Cischenje

Napo je potrebno redno Čistiti, tak o notranjost (razen območja za masćobnimi filtri) kot tudi zunanjost. Za Čišcenje uporabljajte krpo, navlaženo z denaturiranim alkoholom ali nevtralnimi tekovičimi Čistili. Izogibajte se uporabi Čistil z abrazivi.

Pozor

Neuostoivanje pravil za ciscenje nape in zamenjavo ter ciscenje filtrov predstavlja tveganje pozarov. Zato vam svetujemo, da sledite priporocenim navodilom.

Maščobni filter

ocistiti ga je treba enkrat mesecno z ne agresivnimi cistilnimi sredstvi, rocno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja. S pranjem v pomivalnem stroju se kovinski mascboni filter lahko pomotni, njegove filtrirne značilnosti pa se nikakor ne spremenijo.

Ogljeni filter (samo za obtočno razlicico)

Filter z aktivnim ogljem F ni ne pralen ne obnovljiv. Ogljeni filter je treba zamenjati vsakih 6 mesecev. Zadržuje neprijetne vonjave, ki nestajajo pri kuhanju.

LED SVETILA

V primeru nedelovanja svetilnega sklopa so obrnite na sluzbo za tehnicno pomoč, da vam celoten sklop zamenjajo.

Manjši vpliv na okolje:

Zamanjso porabo kuhinjske nape je priporočljivo, da vedno uporabljate najnizjo hitrost odzračevanja med tistimi, ki ustrezajo intenszivnosti kuhanja, da naprave ne pustite vključene več kot 15 minut po končanem kuhanju ter da vedno izklopite osvetljavo na napi, če se med kuhanjem oddaljite od kuhalne povrsine.

Upotlenja

Ureñaj mogu koristiti deca mlaña od 8 godina, osobe sa fizičkim, senzornim i mentalnim smetnjama, kao i osobe bez potrebnog znanja ili iskustva, ukoliko su pod nadzorom ili nakon što su dobile odgovarajuća uputstva o bezbednoj upotrebi ureñaja, i upoznate su sa postojćim opasnostima. Deca se ne smeju igrati sa ureñajem. Poslove Čišćenja i odžavanja, za koje je predviñeno da ih obavlja korisnik, ne smeju obavljati deca bez nadzora. Ni u kom slucaju ne koristiti aspirator bez adekvatno montirane resetke!

Pristupačni delovi mogu se pregrejati kada se koristi povrsina za kuvanje.
