5DB69253 - Köksfläkt BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DB69253
Elanslutning	220-240 V, 50/60 Hz
Antal hastigheter	4 sugsteg
Timerfunktion	Ja, inställbar 5, 10 eller 20 minuter
Sensorfunktion	Ja, automatisk hastighet med samtidig aktivering av knapparna B och D
Belysning	Inbyggd LED, färgtemperatur 4000 K
Tillvalsfjärrkontroll	Ja, med mottagare (BLZ 501) och fjärrkontroll (BLZ 502) för färg- och ljusstyrkekontroll
Utloppstyp	Sugande (utomhus) eller filterande (recirkulation med kolfilter)
Fettfilter	Metall, diskmaskinssäker (månadsrengöring)
Kolfilter	Aktivt, byte var 6:e månad (filterversion)
Minsta installationsavstånd	65 cm för elektrisk spis, 65 cm för gas eller kombinerad (eller enligt tillverkarens instruktioner)
Strömkabel	1250 mm med eller utan stickpropp
Barnsäkerhet	Ja, förbud mot användning av barn under 8 år utan uppsikt
Automatisk avstängning	Ja, efter 4 timmars inaktivitet
Tidsinställning hög hastighet	För flöde >650 m³/h, automatisk återgång till föregående hastighet efter 7 minuter
Uppskattad nettovikt	Cirka 15 kg

Vanliga frågor - 5DB69253 BLAUPUNKT

Hur installerar man fläkten i sug- eller filterversion?

Fläkten levereras med ett övre luftutlopp B för utvändig avluftning (sugversion). Om utvändig avluftning inte är möjlig, använd filterversionen genom att montera ett aktivt kolfilter F; röken recirkuleras och släpps ut via det övre gallret G.

Vilket är minimiavståndet mellan fläkten och spisen?

För en helt elektrisk spis är minimiavståndet 65 cm. För en kombinerad eller gasspis är det också 65 cm, om inte spistillverkarens instruktioner anger ett större avstånd, i vilket fall det senare gäller.

Hur rengör man fettfiltren?

De metalliska fettfiltren ska rengöras en gång i månaden med ett icke-aggressivt rengöringsmedel, för hand eller i diskmaskin på låg temperatur och kort program. Diskmaskinstvätt kan orsaka missfärgning men påverkar inte filtreringsprestandan.

När ska kolfiltret bytas?

Det aktiva kolfiltret (endast för filterversion) måste bytas var 6:e månad vid normal användning. Det kan varken tvättas eller återvinnas och fångar upp dålig matlagningslukt.

Vad gör man om LED-belysningen inte fungerar?

Vid funktionsfel på LED-belysningsenheten, kontakta teknisk support. Hela enheten måste bytas ut av en fackman.

Hur använder man den tillvalda fjärrkontrollen?

Installera mottagaren (BLZ 501) genom att ta bort fettfiltret och sticket, sätt sedan in den. Ta bort batteriskyddsfilmen från fjärrkontrollen (BLZ 502). Tryck i 10 sekunder på mottagarens Learning-knapp, tryck sedan kort på den knappen och därefter på önskad zon (1-4) på fjärrkontrollen. Fjärrkontrollen styr endast belysningen (färg och ljusstyrka), inte motorn.

Hur återställer man filtervarningslarmet?

Tryck på knappen F för filteråterställning. Symbolen F blinkar efter 40 drifttimmar för att indikera rengöring av fettfiltren, och tänds efter 120 timmar för att signalera byte av kolfilter.

Varför stängs fläkten av automatiskt?

Fläkten stängs av automatiskt 4 timmar efter senaste knapptryckningen för att spara energi. Dessutom återgår modeller med flöde över 650 m³/h automatiskt till föregående hastighet efter 7 minuter i maxhastighet.

Vad gör man vid motorfel?

Om motorn inte fungerar, kontrollera först strömförsörjningen (uttag, jordfelsbrytare 30mA). Om kabeln är skadad måste den bytas ut av tillverkaren, dess tekniska service eller en kvalificerad person. Kontakta kundtjänst.

Hur minskar man miljöpåverkan vid användning?

Använd alltid lägsta sugsteg som passar matlagningstypen. Låt inte fläkten vara igång mer än 15 minuter efter att spisen stängts av. Stäng av belysningen när du lämnar matlagningsområdet.

BRUKSANVISNING 5DB69253 BLAUPUNKT

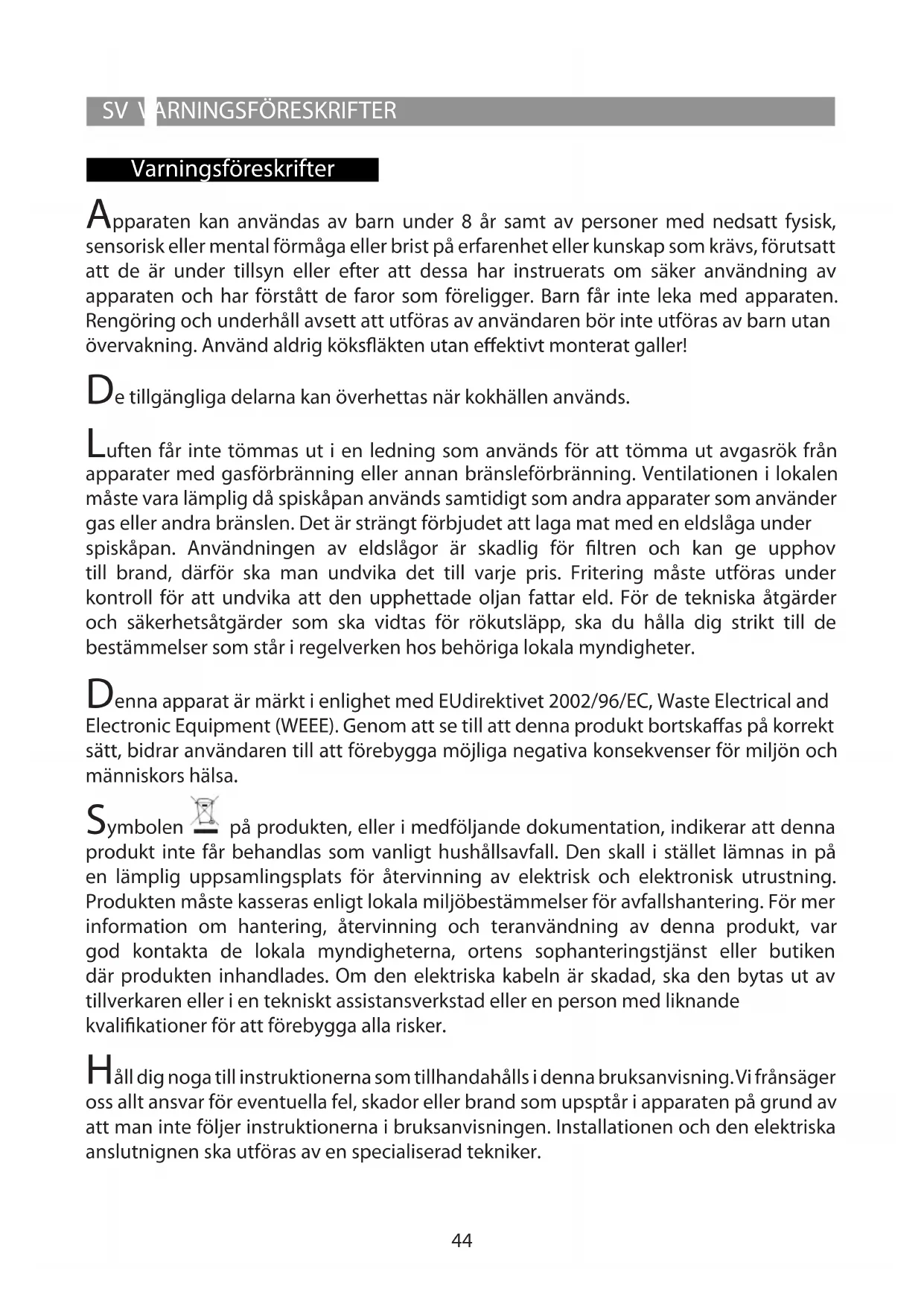

Apparaten kan användas av barn under 8 År samt av personer med nedsatt fysisk, sensorisk eller mental formåga eller brist på erfarenhet eller kunskap som krävs, Förutsatt att de År under tillsyn später att dessa har instruerats om söker användning av apparaten och har forstätt de faror som foreligger. Barn fär inte leka med apparaten. Rengöring och unterhäll avsett att utforas av användaren bör inte utforas av barnutan overvakning. Använd aldrig köksfläktenutan effektiv monterat galler!

De tillgangliga delarna kan overhettas nar kokhalen anvands.

Luften fär inte tommas ut i en ledning som används for att tömma ut avgasrök frän apparater med gasforbränning eller annan bransleforbränning. Ventilationen i lokalen maste vara lamplig d' spiskapan används samtidigt som andra apparater som använder gas aller andra bränslen. Det ar strängt forbjudet att laga mat med en eldslåga under spiskapan. Användningen av eldslågor ar skadlig for filtren och kan ge upphov till brand, därfor ska man undvika det till varje pris. Fritering maste utforas under kontroll for att undvika att den upphettade oljan fattar eld. För de tekiska atgärder och sakerhetsatgärder som ská vidtas for rokutslapp, ská du hälla dig strikt till de bestämelser som stär i regelverken hos behöriga lokala myndigheter.

Denna apparatär märkt i enlighet med EUdirektivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Genom att se till attenna produit bortskaffas på korrekt satt, bidrar användaren till att forebygga möjiga negativa konsekvenser for miljon och manniskors hälsa.

Symbole n pa produits, ellr i medfoljande dokumentation, indikerar att denna produit inte farr behandlas som vanligt hushallsavfall. Den skall i stallet lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktten maste kasseras enligt lokala miljobestammelser for avfallshantering. For mer information om hantering, atervinning och teranvandingnng av denna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar produit inhandlades. Om den elektriska kabeln ar skadad,cka den bytas ut av tillverkaren ellr i en teknikt assistansverkstad ellr en person med liknande kvalifikationer for att forebygga alla risker.

Håll dig noga till instruktionerna som tillhandahålls ienna bruksanvisning. Vi fransager oss allt ansvar for eventuella fel, skador eller brand som upsptår i apparaten på grund av att man inte följer instruktionerna i bruksanvisningen. Installationen och den elektriska anslutnignen sca utforas av en specialiserad tekniker.

Virekommenderar dig att inte fästa spiskåpan på en vagg som inte klarar av dess vikt, till exempel en vagg bestaende av gipsskivor, och att inte bygga in den i en möbel.
Apparaten skull vara placerad på minst 65 centimeters avstand frän spishäll med elektriska plattor och 65 centimeter frän gasplattor eller kombinerade gas- och elspisar. Respektera det eventuella större avstand som gasspisens installationsinstruktioner anger.
Fläkten ar utrustad med att övre luftutsläpp B for att utvändigt utsläpp av matos (Utblåsversion A- avledningsör bifogas ej). I det fall det inte gär att leda ut Ångor och matos utomhus, kan fläkten användas som filterversion F genom att man monterar 1 aktiv kolfilter F, det filtrerade matoset och Ångorna leds ut i lokalen igen genom det övre gallret G.
Se till att det i narheten av spiskåpan finns en Åtkomstpunkt till elnätet och att anlaggningen ar utrustad med en differentialbrytare på 30mA . Natspänningen skä overensstämma med spanningen som anges på etiketten med börvärden som sitter inuti spiskåpan. Spiskåpan ar utrustad med en elkabel som ar 1250 mm lang, med ellerutan kontakt. Om den inte ar utrustad med en kontakt, skä du ansluta spiskåpan till ettag som overensstämmer med de gällande normerna på en tillganglig plats. Om den inte ar utrustad med en kontakt (direktanslutting till natet), skä du installerera en typgodkänd bipolar strömbrytare med ett avständ mellan kontakterna vid öppning på minst 3 mm (tillganglig). Denna installation och den elektriska anslutningen maste utföras korrekt enlicht gällande bestämmelser av en specialiserad tekniker.
Flåkten måste alltid vara pâslagen Åtminstone på den Första hastigheten nar du använder spishällen.
Produktens prestandaterster utförda enligt standard (EU) Nr 65/2014 - Ref: IEC 61591 Den maximala prestandan uppnås genom att placera de rörliga panelerna i öppet lage, om södana finns.

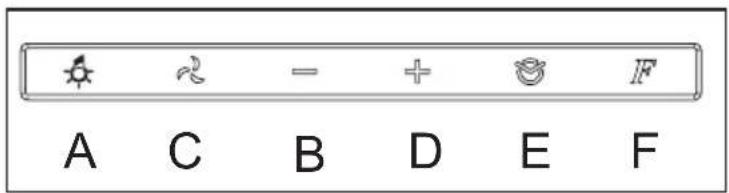

Frän avstängt lage, kan du trycka på vilken knapp som helst für att aktivera kommandot i standbyläge. Symbolerna har en bakgrundsbelysning med vitt sken, vilket gör att användaren har möjlighet att se och valja onskad Funktion. Nasta gang du trycker på en av knapparna, aktiveras motsvarande Funktion och symbolen tänds. Då alla funktioner har stängts av, Förblir kommandot i standbyläge i cirka 30 sekunder och stängs sedan av automatiskt.

A: Lampans PÅ/AV-knapp: dà du vidrör knappen, tänds eller slocknar kåpans lampor.

C: Motorns PÅ/AV-knapp (4 hastigheter): dà du vidrör knappen, sàts kapan igäng med samma hastighet som innan den stängdes av. Om du sedan trycker på knappen „D“ och „B“ kan du variera sughastigheten (effekten).

B:Knapp for att minska sughastighet (effekt): dà du vidrör knappen, minskar kåpans sughastighet.

D:Knapp for att öka sughastigheten (effekt): dà du vidrör knappen, ökar kápans sughastighet.

E:Timerknapp: dà du vidrör knappen, aktiveras timerfunktionen, oavsett vilken sughastighet som har valts. Dà du vidrör knappen Första gängen, ställs timern in pà 5 minuter, dà du vidrör knappen den andra gängen, ställs 10 minutes in och vid den tredne gängen ställs 20 minutes in. Underenna fas, blinkar E-knappen. Tryck på motorns C-knapp for att nollställa timern.

F:Knapp for att nollstalla filtren: dà du vidrörenna knapp, nollstalls varningen om att metallfiltret (1) mot fett ar tillsatt och att kolfiltret (2) sca bytas ut. (1) Efter 40 timmars användning av kapan, blinkar symbolism F for att indikera behovet att rengöra metallfiltren mot fett. (2) Efter 120 timmars användning av kapan, tandssymbolen F for att indikera att du sca byta ut filtrren med aktiv kol. Givarfungkction: om du samtidigt vidrör knapparna „B" och „D", aktiveras givaren. I detta lage, tareras sughastigheten automatiskt och knapparna B och D blinkar växelvis. For att gà tillbaka till manuell Funktion, tryck på en av knapparna „B" eller „D".

På alla spiskapor med en kapacitet, som overstiger 650m3 / h , ar den sista hastigheten tidsinställd;enna varar i 7 minuter, after vilket den automatiskt atergar till den sista, ej tidsinställda hastigheten

Anslutting av mottagaren och programmering av fjarrkontrollen for utvidgad Multi Kontrollfunktion (kontroll av ljusfarg och dimmerfungknt) (tilval)

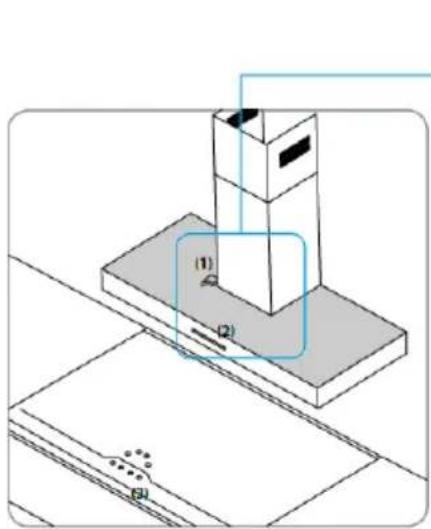

Fig.1Koksflakti standardutforande med stift (1) innateispiskapan och stypranel (2) Spiskapan styrs med huvudstrombrytaren pa spishallen 3)ller med spiskapans stypranel. Fargtemperaturen ar 4.000K

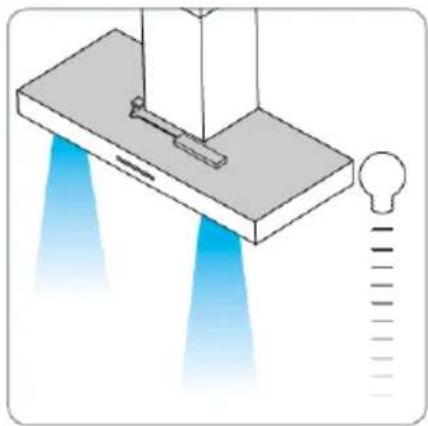

Fig.2 Kontrollen forytterligare Ijusfunktioner (tilval) ar latt att installera. Montering av en mottagare (ordernummer BLZ 501) och koppling till en fjärkrontroll (ordernummer BLZ 502) gør att man kan kontrollera spiskapans fargtemperatur och Ijusstyrka.

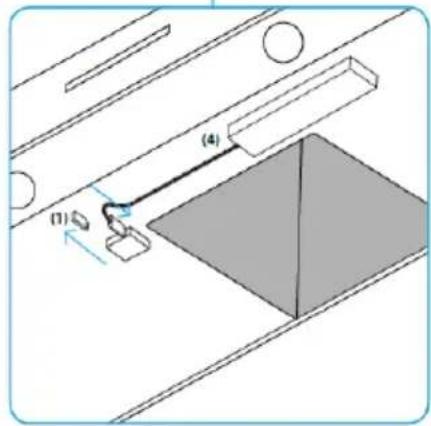

Fig. 3 Enkel montering av mottagaren. Mottagaren installeras latt utan behov av extra verktyg. Avlagsna fettfiltrret fran undersidan, ta bort stiftet (1) fran spiskapans insida och for in mottagaren (4).

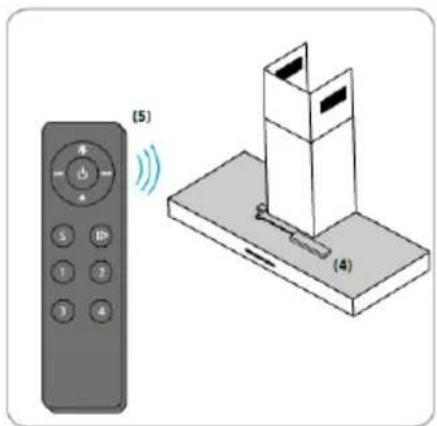

Fig. Anslutning av mottagaren (4) till fjarrkontrollen (5) (tilval).

1. Avlagsna skyddsfilmen fran batteriet.
2. For undervising om fjarrkontrollen, tryck och häll undervisningsknappen pa mottagaren (4) nere i 10 sekunder.
3. Tryck snabbt pa undervisningsknappen pa mottagaren (4) och tryck direkt pa onskat omrade (1 2 3 4) pa fjarrkontrollen.
4. LED-lampan blinkar en gang -mottagaren ar inloggad.
5. For renssing av undervisningsknappen, tryck pa mottagaren (4) i 10 sek.

Fig. 5 Fjärkrontrollens Funktioner

INSTRUKTIONER

Fjarrkontrollen styr lusfunktionerna, man den styr inte koksflaktens Funktioner. Om lusat slackts med hjalp av fjarrkontrollen, kan det endast tandasigen genom fjarrkontrollen.

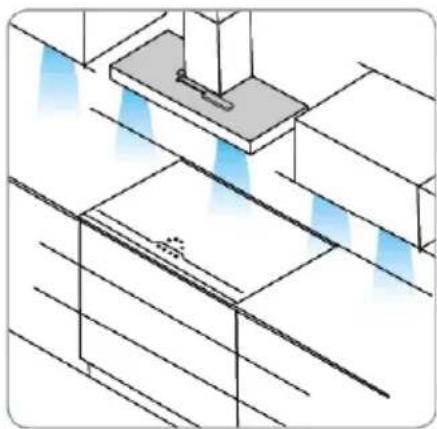

Fig.6 Koppling till kokets ljussystem Om denna teknik ar tillganglig i ditt kok, kan spiskapan koplas till ljussystemet och ge en perfect harmonisk look kombinerat med en encheltig farg och lusstyrka.

UrToterloaII

Gör alltid fläkten strömlös innan nàgon typ av unterhällsarbete inleds.

Rengöring

Spiskapan ske rengoras ofta, bade invandigt (utom omradet bakom fetffiltret) och utvändigt. For rengoringen skadu anvanda en trasa som fuktats med denaturerad sprit och ellr flytande neutralarengoringsmedel. Undvik att anvandaprodukter som innehaller slipmedel.

Varning

Om fläktens rengöringsföreskrifter och filtres bytes- och rengöringsföreskrifter inte respekteras kan detta medföra brandrisk. Vi reckommenderar darüber for att respektera ovan angivna instruktioner.

Fettfilter

Filtretskallrengörasengängimänadenmedettmiltrengöringsmedel, for hand aller i diskmaskin, med lag temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfãrgas och bli matt i färgenutan att detta pa nagot satt paverkar filtres uppsugningsformåga.

Kolfilter (gäller endast filterversionen)

Det aktiva kolfiltret F kan inte rengöras eller Återanvändas. Kolfiltret skall bytas ut var sjätte manad. Kolfiltret fängar upp obehagliga odörer som uppSTAR i samband med matlagningen.

Byte av lampor

Varning! Kontrollera att lamporna har svalnat innan ni vidrördem.

LED-LAMPOR

Om LED-belysningsgruppen inte fungerar, kontakta var tekiska assistans for att få hela gruppen utbytt.

Minskad Miljopäverkan:

For att reducera hushallsapparatens stromforbrukning, reckommenderar vi att alltid tillampa den lagsta flakthastigheten, bland dem som ar lampliga for typen av pagaende tillagning, att inte lata apparaten vara i funk tion i mer an15 minuter after att ha stangt av gaslagorna och att alltid slacka Ijuset nar du avlagsnar dig fran tillagningsomraret.
