5DB69253 - Cappa da cucina BLAUPUNKT - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 5DB69253 BLAUPUNKT

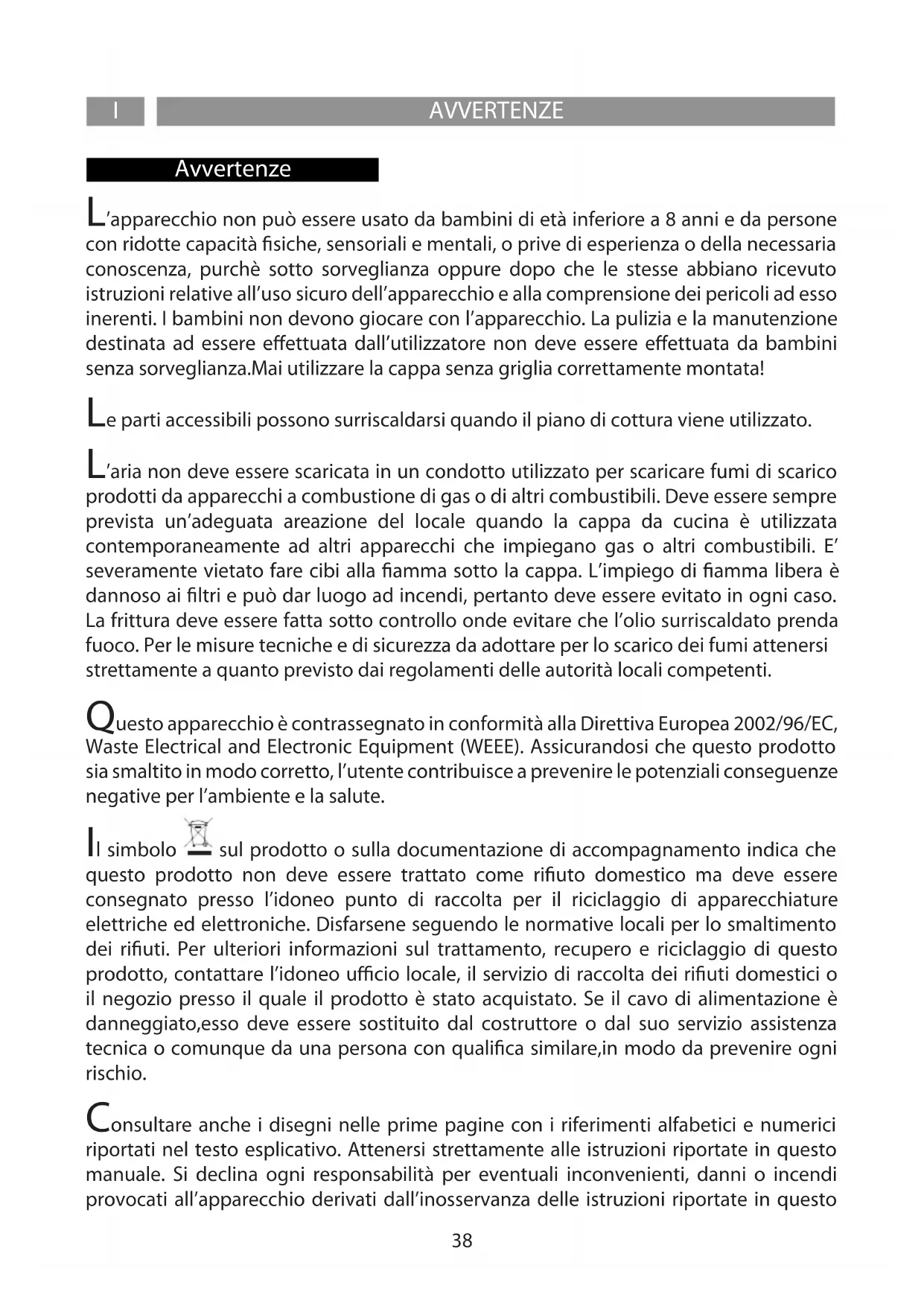

L'apparecchio non può essere usato da bambini di età inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali e mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non delve essere effettuata da bambinienza sorvegianza.Mai utilizzato la cappa sulla griglia correttamente montata!

Le parti accessibili possono surriscaldarsi quando il piano di cottura viene utilizzato.

L'aria non deve essere scaricata in un condotto utilizzato per scaricare fumi di scarico prodotti da apparecchi a combustione di gas o di altri combustibili. Deve essere sempre prevista un'adeguata areazione del locale quando la cappa da cucina è utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili. E' severamente vietato fare cibi alla fiamma sotto la cappa. L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso. La frittura deve essere fattà molto controlo onde evitare che l'olio surriscaldato prenda fuoco. Per le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il symbolo sul prodotto o sulla documentazione di accompagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Se il cavo di alimentazione è danneggiato,esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunique da una persona con qualifica similare,in modo da prevenir agli rischio.

Consultareanchei disegni nelle prime pagine con i riferimenti alfabetici e numerici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in quello manuale.Si declina agli responsabilita per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello

manuale.

Si raccomanda di non fissare la cappa su una parete che non possa sostenerne il peso ad esempio di carton gesso e di non incassarla all'interno di un mobile.

La cappa deve ave una distanza minima dal piano cottura di 65~cm in caso di cucine elettriche e di 65~cm in caso di cucine a gas o miste. Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (Versione aspirante A- tubo di scarico non fornito). Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzato la cappa in versione filtrante F montando 1hetto ai carboni attivi F, i fumi e vapori vengono riciclatiattraverso la sgrigliatura superiore G.

Assicurarsi che nelle vicinanze della cappa ci sera un punto di accesso alla rete di alimentazione elettrica e che l'impiano si provvisto di un differenziale da 30mA La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situate all'interno della cappa.La cappa è dotata di cavo elettrico lungo 1250~mm con spina ozza : se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile, se sprovvisto (collegamento diretto alla rete) applicare un interrottore bipolare a norme con una distance dei contatti in aperture non inferiore a 3mm (accessibile),questa installatione e il collegamento elettrico devono essere fatto a Norma da un technician specializzato.

Si raccomanda di accendere sempre la cappa almeno alla prima velocità quando è in funzione il piano cottura.

Test sulle performance del prodotto eseguiti in conformità al regolamento (EU) No 65/2014 - Ref: IEC 61591

Il massimo delle performance si ottiene posizionando i pannelli mobili, se presenti, in posizione aperta.

Dalla posizione di spento, premendo qualsiasi tasting si attivera il dato in modalità stand-by che, retroilluminando i symboli con una luce bianca, darà all'utente la possibilità di vedere e selezionare la funzione desiderata. La successiva pressione di uno dei tasti attiverà la funzione corrispondente illuminandone il symbolo. Doplo lo spegnimento di tutte le funzioni, il dato rimarra in standby per circa 30 secondi spegnendosi poi automaticamente.

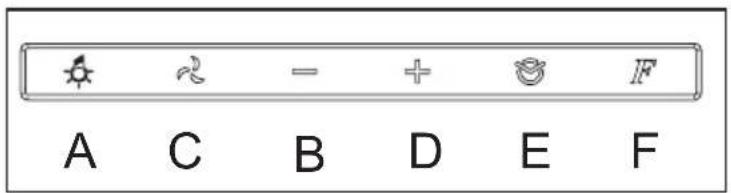

A: Tasto ON/OFF luce: al contatto del tasting si accenderanno o spegneranno le luci della cappa.

C: Tasto ON/OFF motore (4 velocità):al contatto del tasto la cappa si avviera alla stessa velocità in cui è stata spenta. Agendo poi sui tasti „D“ e „B“ si potrà variarè la velocità (potenza) di aspirazione.

B: Tasto di decremento velocità (potenza) di aspirazione: al contatto del tasto diminuira la velocità di aspirazione della cappa.

D: Tasto di incremento velocità (potenza) di aspirazione: al contatto del tasting aumentera la velocità di aspirazione della cappa.

E: Tasto timer: al contatto del tasto, qualsiasi sa la velocità di aspirazione selezionata, si attiverà la funzione timer. Al primo tocco la durata del timer sare di 5 minuti, al secondo tocco 10 minuti e al terzo tocco 20 minuti. Durante esta fase il tasto E lampeggerà. Per resettare il timer agire sul tasto motore C

F: Tasto reset filtri: al contatto del tasting si resettterà l'avviso di saturazione fatto antigrasso di metallo (1) e di sostituzione del fatto di carbone (2).

(1) Dopo 40 ore di attività della cappa il symbolo F lampeggeràindicando la necessità di pulire i filtri anti grasso di metallo.

(2) Dopo 120 ore di attività della cappa il symbolo F si accenderàindicando la necessità di sostituire i filtri carbone attivi.

Funzione sensore: sfiorando simultaneamente i tasti „B" e „D" si attiverà il sensore. In questa modalità la velocità di aspirazione si tarera automaticamente facendo lampeggiare a intermittenza il tasting B+D. Per tornare al funzionamento manuale agire sul tasting „B" o „D".

Note: dopo 4 ore dall'ultimo azionamento di un tasting la cappa si spegne automaticamente.

Tutte le cappe con portate superiori ai 650m3 / h hanno l'ultima velocità temporizzata;essa ha una durata di 7 minuti, al termine dei quali ritorna automaticamente all'ultima velocità non temporizzata.

Collegamento del ricevitore e programmazione del telecomando per la funzione opzionale multi-controllo ampliato (controllo del colore della luce e dimmerizzazione della luminosità)

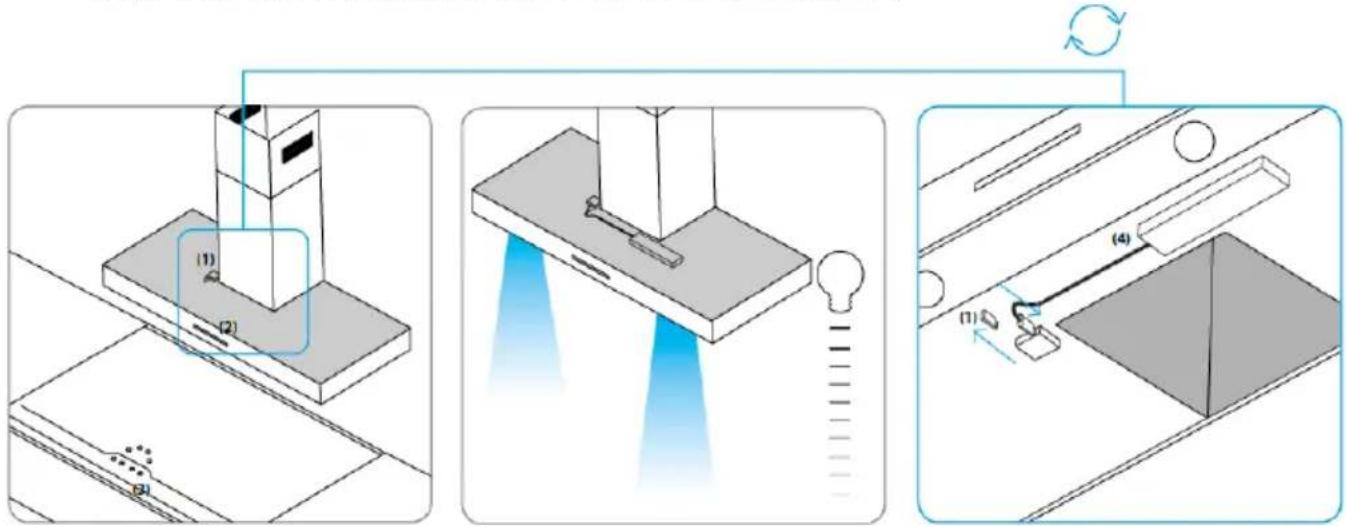

Fig. 1 Inselesse in versione standard con stick (1) all'interno della cappa e pannello di controlo (2) La cappa viene controllata tramite l'interruttore principale del piano cottura (3) o il pannello di controlo della cappa. La temperature del colore è di 4.000 K.
Fig. 2 É possiblè installare disponibile il controlo opzionale delle funzioni di luce aggintive tramite telecommando L'installazione di un ricevitore (Numero di series BLZ 501) e l'accoppiamento con il telecommando (Numero d'ordine BLZ 502) consentono di controllare la temperature e la luminosità della cappa.
Fig. 3 Montaggio amplificato del ricevitore il ricevitore cui è passo essere lavorate installato nella attrezzatura aggintive: Rimuovere il filtrlo del grasso sullato inferiore della cappa, rimuovere il bastone (1) all'interno della cappa e insertire il ricevitore (4).

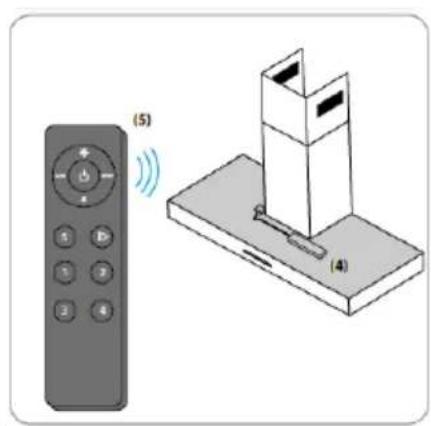

Fig. 4 Collegare il ricevitore (4) e il telecomando opzionale (5):

1. Rimuovere la pellicola protettiva alla batteria
2. Per impostare il telecomando, tenere premuto 10 secondi la Learning Key sul ricevitore (4)
3. Premere per breve tempo la Learning Key sul ricevitore (4) e selezionare direttamente la zona desiderata (1 2 3 4) sul telecomando
4. Le lui LED lampeggiano una volta - il ricevitore è connesso
5. Per spegnere la Learning Key sul ricevitore (4) premere 10 secondi

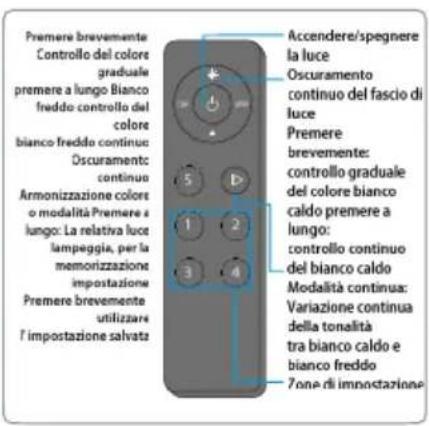

Fig. 5 Funzioni del telecomando

NOTE FUNZIONALI

Il telecomando controlla le funzioni della luce, ma non il funzionamento dell'illuminazione della cappa. La spia spenta sul telecomando può essere riattivata solotramite il telecomando.

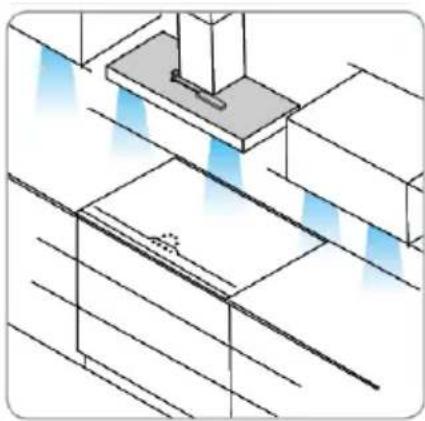

Fig. 6 A Accoppiamento con il
systema di illuminazione della cucina Se la vostra cucina dispone di esta
technologia, potete collegare la cappa e il systema di illuminazione della
cucina per create un'immagine armonica perfetta dal colore

Per maggiori informazioni

TitoloPulizia e ma

Prima di qualsiasi lavoro di manutenzione scollegare la cappa alla corrente.

Pulizia

La cappa va frequentlymente pulita, sia internamente(ad eccezione della zona posta dietro il filtrato grassi) che esternamente. Per la pulizia usare un panno inumidito con alcool denaturato o detersivi liquidi neutri. Evitare l'uso di prodotti contenti abrasivi.

Attenzione

L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri compota rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.

Filtro antigrasso

deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico si più opacizzato, ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro al carbone (solo per versione filtrante)

Il filtrao ai carboni attivi F non è né lavabile né rigenerabile.

Il fatto al carbone deve essere sostituito anni 6 mesi.

Trattiene gli odori sgradevoli derivanti alla cottura.

Sostituzione lampade

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

LAMPADE LED

In caso di mancato funzionamento del gruppo illuminazione led, contattare il servizio di assistenza tecnica per sostuire l'intero gruppo.

Riduzione dell'impatto ambientale:

Per contener i consumi dell'elettrodomestico si raccomanda di utilizzato sempre velocità di aspirazione più Bassa tra quale adeguate al tipo di cottura in corso, di non lasciare il dispositivo in funzione per più di 15 minuti dopo lo spegnimento dei fuochi, e di spegnere sempre le luci se ci si allontana dall'area di cottura.
