Vrsta izdelka	Napa
Znamka	Blaupunkt
Model	5DB69751
Namestitvena različica	Odvodna ali filtrirna (recirkulacijska)
Premer izhoda zraka	150 mm (možno zmanjšati na 120 mm)
Minimalna varnostna razdalja	650 mm nad kuhalno ploščo
Število hitrosti	3 (V1, V2, V3)
Osvetlitev	Da, s posebnim stikalom (L)
Tip maščobnega filtra	Kovinski, primerni za pomivalni stroj
Pogostost čiščenja maščobnih filtrov	Vsaka 2 meseca (ali pogosteje glede na uporabo)
Tip aktivnega ogljenejega filtra	Ni pralen, treba ga je zamenjati
Pogostost menjave ogljenejega filtra	Vsake 4 mesece (ali pogosteje glede na uporabo)
Električno napajanje	Omrežje, napetost skladna z napisno tablico
Električni razred	I (obvezna ozemljitev)
Namestitev	Stenska, s priloženim montažnim kompletom
Tip dimnika	Teleskopski, dva dela
Upravljanje	Pritisna gumba (L, S, V1, V2, V3)
Rezervni deli na voljo	Da: ohišje nape, dimnik, filtri, svetilke, montažni komplet
Popravljivost	Filtre in svetilke lahko zamenja uporabnik
Navodila na voljo v več jezikih	Da (FR, DE, EN, ES, IT, NL itd.)

Pogosto zastavljena vprašanja - 5DB69751 BLAUPUNKT

Kakšna je najmanjša varnostna razdalja med napo in kuhalno ploščo?

Najmanjša varnostna razdalja je 650 mm. Če navodila vaše plinske kuhalne naprave določajo večjo razdaljo, ta prevlada.

Kako očistiti kovinske maščobne filtre?

Maščobni filtri so primerni za pomivalni stroj. Očistite jih vsaka 2 meseca (pogosteje ob intenzivni uporabi). Odstranite jih s potiskom nazaj, operite jih brez upogibanja in posušite, preden jih ponovno namestite.

Kako pogosto je treba zamenjati aktivni ogljeni filter?

Aktivni ogljeni filter ni pralen niti regenerabilen. Zamenjati ga je treba vsaj vsake 4 mesece ali pogosteje ob intenzivni uporabi.

Ali lahko napo uporabljam v recirkulacijski (filtrirni) različici?

Da, napo je mogoče uporabiti v filtrirni (recirkulacijski) različici. V tem primeru morate namestiti aktivne ogljene filtre ter uporabiti priloženi priključek in podaljške za izhod zraka.

Kako zamenjati svetilke na napi?

Za zamenjavo svetilk najprej odstranite kovinske maščobne filtre. Odvijte pokvarjene svetilke in jih zamenjajte s svetilkami enakih karakteristik. Nato ponovno namestite filtre.

Kakšen premer odvodne cevi uporabiti?

Premer izhoda zraka je 150 mm. Za zmanjšanje na 120 mm uporabite priloženi redukcijski prirobnico. Cev naj bo čim krajša.

Ali mora biti napa ozemljena?

Da, napa je razreda I. Električna napeljava mora imeti ustrezno ozemljitev.

Ali lahko napo namestim sam?

Električno namestitev (priključitev kablov) mora opraviti usposobljen tehnik. Mehansko montažo lahko opravi izkušen domači mojster, ki dosledno upošteva navodila.

Kaj storiti v primeru okvare?

Najprej preverite navodila za osnovne preglede. Če težava ne izgine, se obrnite na pooblaščen servis za popravilo. Naprave ne razstavljajte sami.

Kako uporabljati različne hitrosti?

Napa ima 3 hitrosti: V1 (najmanjša hitrost, tiha za manjše pare), V2 (srednja hitrost za običajno uporabo), V3 (največja hitrost za močne emisije). Za vklop motorja uporabite gumb S.

NAVODILA ZA UPORABO 5DB69751 BLAUPUNKT

- Probušite ø 8 mm označene točke.

• Umetnite klinove 11 u otvore.

- Pričvrstite donji stremen 7.2.1 koristeći vijke 12a (4,2 x 44,4 ) koji su dio opreme.

- Pričvrstite zajedno gornji stremen 7.2.1 i potporni stremen spoja 7.3 koristeći 2 vijka 12a (4,2 x 44,4) koji su dio opreme.

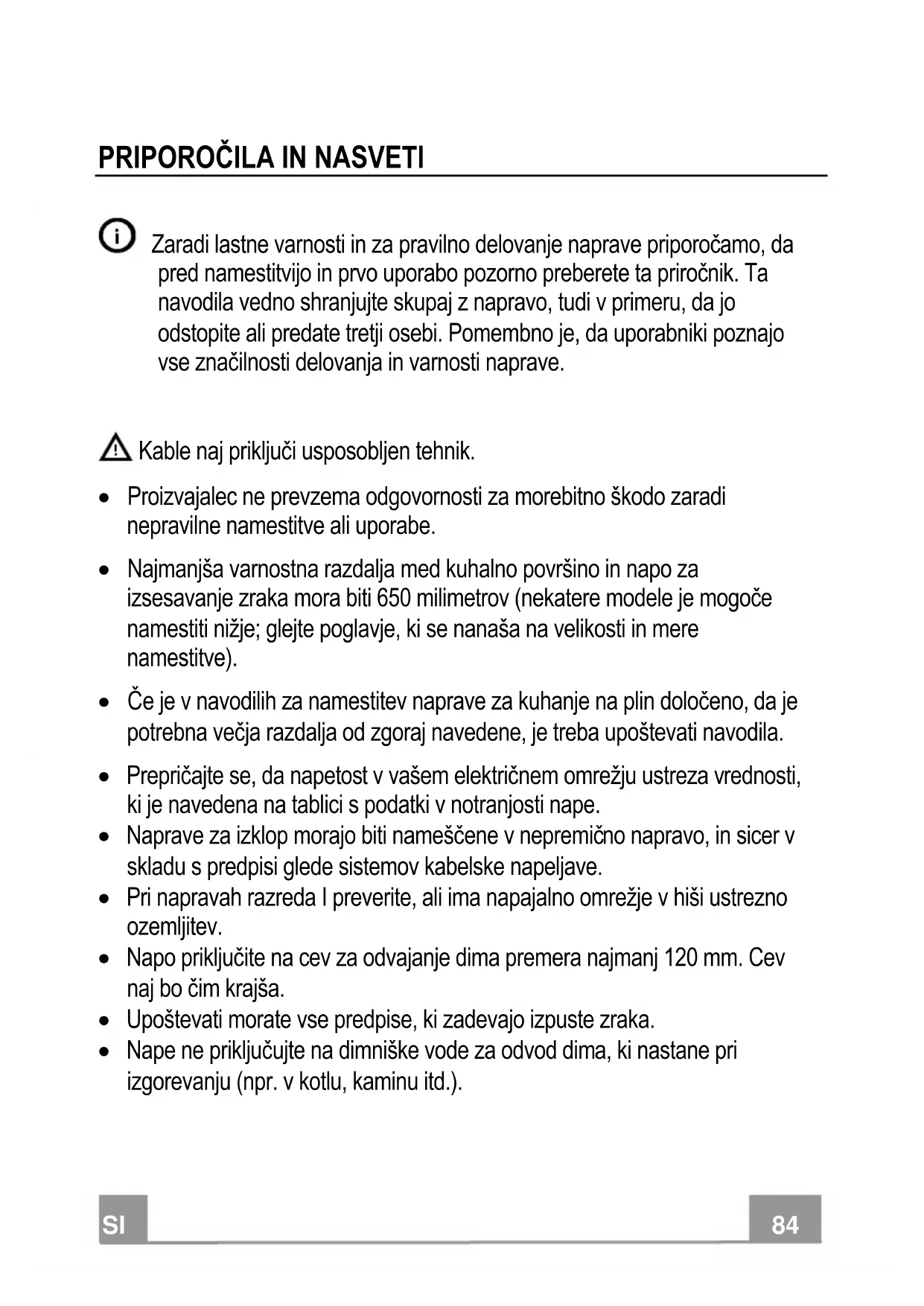

Zaradi lastne varnosti in za pravilno delovanje naprave priporočamo, da pred namestitvijo in prvo uporabo pozorno preberete ta priročnik. Ta navodila vedno shranjujte skupaj z napravo, tudi v primeru, da jo odstopite ali predate tretji osebi. Pomembno je, da uporabniki poznajo vse značilnosti delovanja in varnosti naprave.

Kable naj priključi usposobljen tehnik.

• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe.
• Najmanjša varnostna razdalja med kuhalno površino in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoče namestiti nižje; glejte poglavje, ki se nanaša na velikosti in mere namestitve).
• Če je v navodilih za namestitev naprave za kuhanje na plin določeno, da je potrebna večja razdalja od zgoraj navedene, je treba upoštevati navodila.
• Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape.
• Naprave za izklop morajo biti nameščene v nepremično napravo, in sicer v skladu s predpisi glede sistemov kabelske napeljave.
• Pri napravah razreda I preverite, ali ima napajalno omrežje v hiši ustrezno ozemljitev.
• Napo priključite na cev za odvajanje dima premera najmanj 120 mm. Cev naj bo čim krajša.
• Upoštevati morate vse predpise, ki zadevajo izpuste zraka.

• Nape ne priključujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).

• Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi preprečili povratni tok izpušnih plinov. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru ne sme presegati vrednosti 0,04 mbar, da napi preprečimo vsesavanje dima v prostor.

• Zrak ne sme biti speljan v cev za odvajanje dima naprav za izgorevanje, ki se ne napajajo na plin ali na drugo gorivo.
• Poškodovan napajalni kabel mora zamenjati proizvajalec ali tehnik servisne službe proizvajalca.
• Vtič priključite v vtičnico, ki je skladna z veljavnimi standardi in na dosegljivem mestu.
• Glede tehničnih in varnostnih ukrepov, ki jih je potrebno sprejeti za izpust dimov, je treba natančno spoštovati predpise, ki jih določajo lokalni organi.

⚠️ OPOZORILO: preden namestite napo, odstranite zaščitno folijo.

⚠️ OPOZORILO: če vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do električnega udara.

• Ne glejte direktno z optičnimi napravami (daljnogled, povečevalno steklo ...).
• Pod napo ne pripravljajte flambiranih jedi, saj lahko pride do požara.
• Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, smejo uporabljati napravo le, će so pod nadzorom odgovornih oseb in će so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj. Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo izvajati čiščenja in vzdrževanja, razen će so pod nadzorom odgovornih oseb.
• Nadzorujte otroke in zagotovite, da se ne bodo igrali z napravo.

- Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, razen će jih pri tem ne vodi in pozorno nadzoruje oseba.

Dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.

• Po navedenem časovnem obdobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte odstavek Vzdrževanje in čiščenje.
• Prostor mora biti ustrezno prezračevan, će se napa uporablja istočasno z napravami na plin ali na druga goriva (ne velja za naprave, ki izključno dovajajo zrak v prostor).

- Simbol na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Izdelek, ki ga želite odstraniti, oddajte v ustrezen zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstranitve tega izdelka pripomorete k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalno skupnost, lokalno službo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.

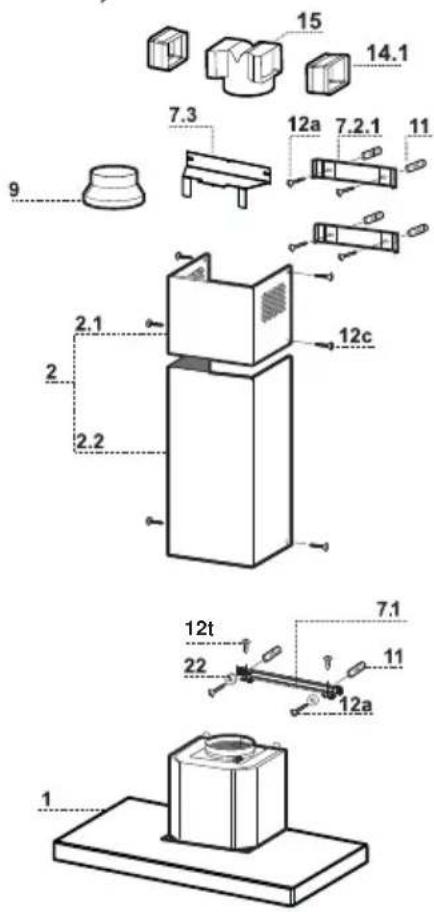

Dimenzije

1

1

Ogrodje nape je opremljeno z: ukaznimi gumbi, osvetlitvijo, sklopom ventilatorja, filtri

2 1 Teleskopski dimnik, ki ga sestavljata:

2.1	1	Zgornji	dimnik
2.2	1	Spodnji	dimnik

14.1

2

Podaljšek spojnika odprtine za zrak

15 1 Spojnik odprtine za zrak

Ref.	Kol.	Namestitveni deli
7.1	1	Kovinski nosilec za pritrjevanje nape
7.2.1		2 Kovinski nosilci za pritrjevanje zgornjega dimnika
7.3	1	Kovinski nosilec za podporo spojnika
11	6	Vložki
12a		6 Vijaki 4,2 x 44,4
12c		6 Vijaki 2,9 x 6,5
12e		2 Vijaki 2,9 x 9,5
12t		2 Vijaki 3,5 x 9,5
22		2 Podložke

Kol. Dokumentacija

1 Navodila za u porabo

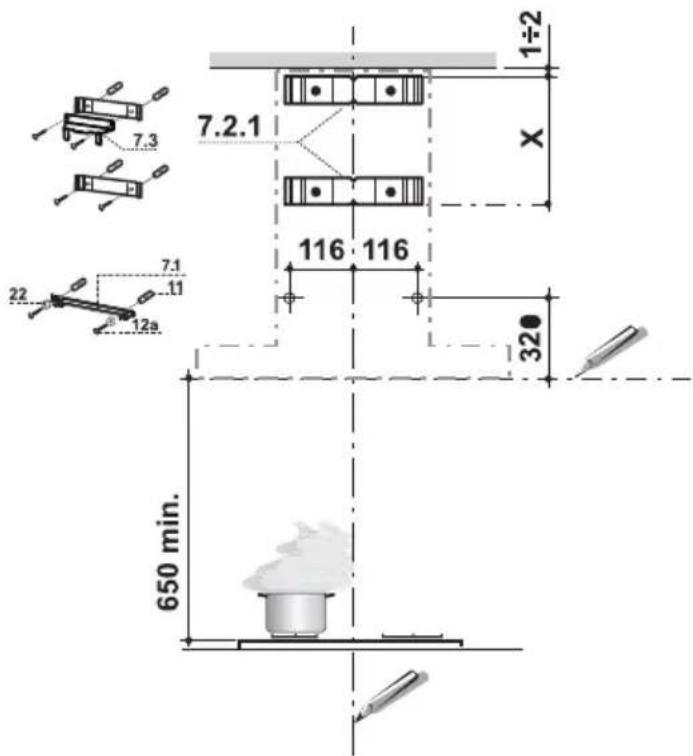

Preluknjanje stene in pritrditev klinov

Na steni začrtajte:

- navpično črto do stropa ali zgornjega roba, ki bo potekala po sredini predela, kjer bo montirana napa;

• vodoravno črto najmanj: najmanj 650 mm nad kuhalno površino.

- Klin 7.2.1 položite na razdaljo 1–2 mm od stropa ali od zgornjega roba, kakor prikazuje slika, in njegovo sredino (vreze) naravnajte na navpično črto.

- Označite središča lukenj nosilca.

- Nosilec 7.2.1 namestite, kot je navedeno, X mm pod prvim nosilcem (X = višina dobavljenega zgornjega kamina), tako da je njegovo središče (zareze) poravnano z navpično referenčno črto.

- Označite središča lukenj nosilca.

- Označite referenčno točko 116 mm od navpične referenčne črte in 320 mm nad vodoravno referenčno črto, kakor prikazuje slika.

- Enako ponovite tudi na drugi strani.

- Izvrtajte luknjo premera ø 8 mm na označenih točkah.

• V luknje vstavite vložke 11.

- Pritrdite spodnji kovinski nosilec 7.2.1, tako da uporabite priložene vijake 12a (4,2 x 44,4).

- Pritrdite skupaj zgornji kovinski nosilec 7.2.1 s podpornim kovinskim nosilcem spojnika 7.3, tako da uporabite dva priložena vijaka 12a (4,2 x 44,4).

- Privijte kovinski nosilec 7.1 za pritrjevanje ogrodja nape z 2 vijakoma 12a (4,2 x 44,4) in priloženimi podložkami 22 ter preverite poravnavo.

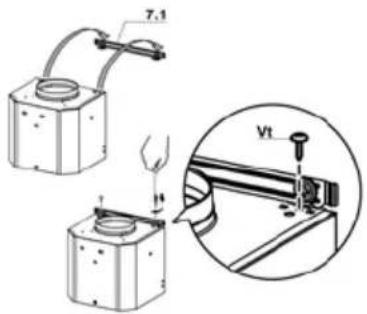

Namestitev s kovinskim nosilcem

• Ogrodje nape namestite na že nameščeni kovinski nosilec 7.1.
• Ogrodje nape privijte do konca na kovinski nosilec z 2 vijakoma 12t.

Priključitev

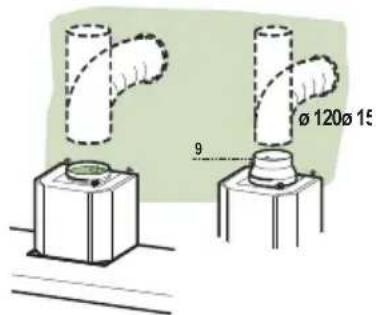

IZHOD ZA ZRAK, MODEL ZA IZSESAVANJE

Za namestitev modela za izsesavanje priključite napo na odvodne cevi, tako da namestite trdo ali upogljivo cev ø 150 ali 120 mm, po izbiri.

• Če namestite cev ø 120 mm, vstavite redukcijsko prirobnico 9 na odprtino nape.
• Pritrdite cev z ustreznimi fiksirnimi trakovi. Potrebni material ni priložen.
• Odstranite morebitne filtre z aktivnim ogljem.

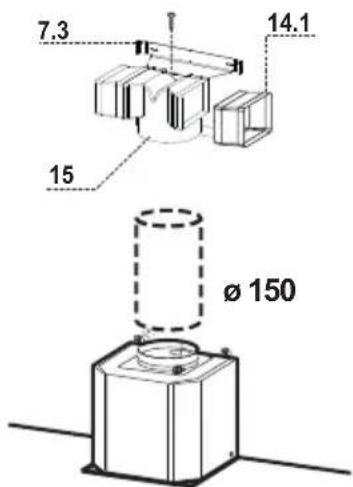

ODPRTINA ZA ZRAK MODELA ZA FILTRIRANJE ZRAKA

• S strani priključite podaljšek priključka 14.1 na podaljšek 15.
- Vstavite priključek 15 v podporni klin 7.3 in ga pritrdite z vijakom.
- Preverite, da odprtina podaljškov priključka 14.1 ustreza odprtinici dimnika z vodoravne in navpične strani.
- Povežite priključek 15 z izhodom ogrodja nape s pomočjo trde ali upogljive cevi ø150 mm (cev naj izbere oseba, ki montira napo).
- Prepričajte se, da je priložen filter z aktivnim ogljem.

ELEKTRIČNA PRIKLJUČITEV

• Napo priključite na napajalno mrežo, tako da postavite bipolarno stikalo, pri čemer naj bo odprtina spojev najmanj 3 mm.
• Odstranite protimaščobne filtre (glej razdelek “Vzdrževanje”) in se prepričajte, da je konektor napajalnega kabla pravilno vstavljen v vtičnico aspiratorja

• Na rahlo razširite stranska robnika, namestite ju na kline 7.2.1 in jih ponovno zaprite do konca.
• S strani ju pritrdite na kline s 4 priloženimi vijaki 12c (2,9 x 9,5).
• Preverite, da je odprtina podaljškov priključka ustreza odprtinicam dimnika.

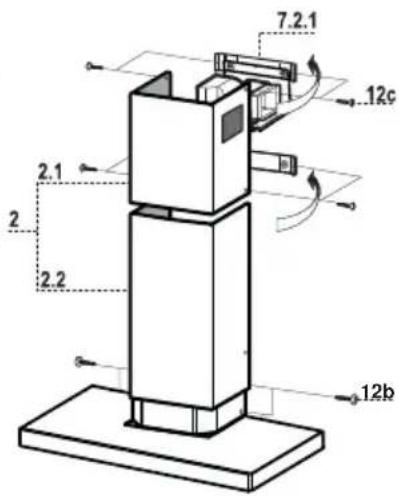

Spodnji dimnik

• Na rahlo razširite stranska robnika dimnika, namestite ju med zgornjim dimnikom in steno in ju ponovno zaprite do konca.
• S strani pritrdite spodnji del nape z 2 priloženima vijakoma 12c (2,9 x 9,5).

L Žarnice Prižgite in ugasnite osvetljavo.

S	Kontrolna lučka	Kontrolna lučka za vklop motorja.
V1	Motor	Vključite in izključite motor za izsesavanje z minimalno hitrostjo, ki omogoča zelo tiho in konstantno menjavanje zraka, kadar je v prostoru malo pare.
V2	Hitrost	Srednja hitrost v povprečju ustreza vsem pogojem kuhanja, ker je razmerje med količino prečiščenega zraka in glasnostjo nape optimalno.
V3	Hitrost	Največja hitrost je primerna, kadar pri kuhanju več časa nastaja velika količina pare.

Protimaščobni filtri

ČIŠČENJE KOVINSKIH SAMONOSILNIH PROTIMAŠČOBNIH FILTROV

• Filtre lahko operete v pomivalnem stroju, in sicer vsaka 2 meseca pri normalni uporabi ali pogosteje pri večji uporabi.
• Snemite vsak filter posebej, tako da ga potisnete nazaj proti sistemu in hkrati navzdol.
• Filtre operite, vendar jih ne upogibajte; dobro jih osušite, preden jih ponovno namestite.
• Filtre namestite tako, da bo ročica vidna in obrnjena proti zunanji strani.

Filter za prečiščevanje zraka (model za filtriranje zraka)

MENJAVA FILTROV Z AKTIVNIM OGLJEM

• Filtra z aktivnim ogljem se ne sme čistiti ali ponovno uporabiti, temveč ga je treba zamenjati vsaj vsake 4 mesece, pri večji uporabi nape pa tudi pogosteje.
• Snemite kovinske protimaščobne filtre.
• Odstranite zamašeni filter z aktivnim ogljem, tako da ga snamete z nastavkov.
• Namestite nov filter, tako da ga vstavite v nastavke.
• Ponovno namestite kovinske protimaščobne filtre.

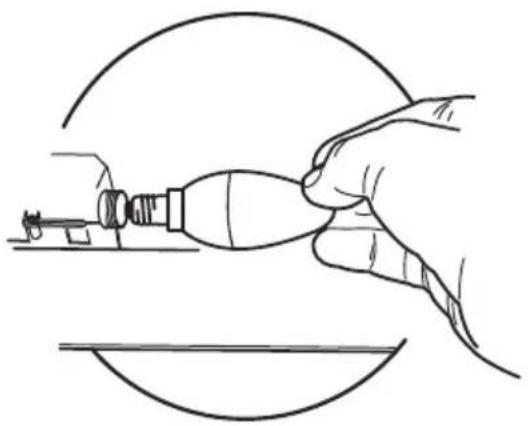

• Snemite kovinske protimaščobne filtre.
• Odvijte žarnice in jih zamenjajte z novimi, ki morajo imeti enake lastnosti kot prejšnje.
• Ponovno namestite kovinske protimaščobne filtre.
