BRUKSANVISNING 5DB69751 BLAUPUNKT

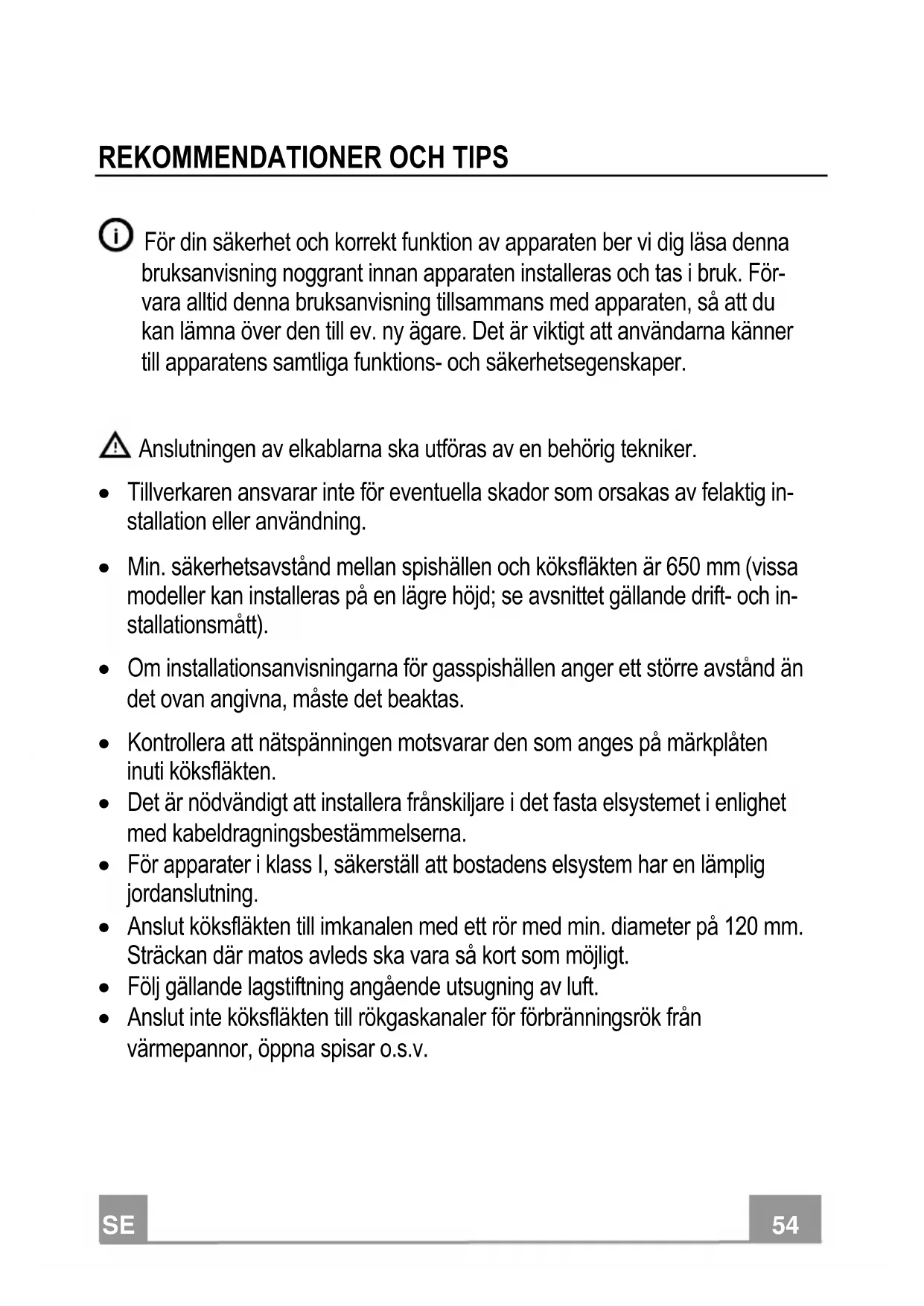

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. För- vara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper. Anslutningen av elkablarna ska utföras av en behörig tekniker. Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig in- stallation eller användning. Min. säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och in- stallationsmått). Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas. Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten. Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna. För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning. Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft. Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.SE

Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten. Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater. Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker. Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser. Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök. VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten. Använd endast skruvar och beslag som är lämpliga för köksfläkten. VARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt. Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.). Flambera inte under köksfläkten. Det finns risk för eldsvåda. Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen. Håll barn under uppsikt så att de inte leker med apparaten.SE

Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras. De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl. Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring. Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen). Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.SE

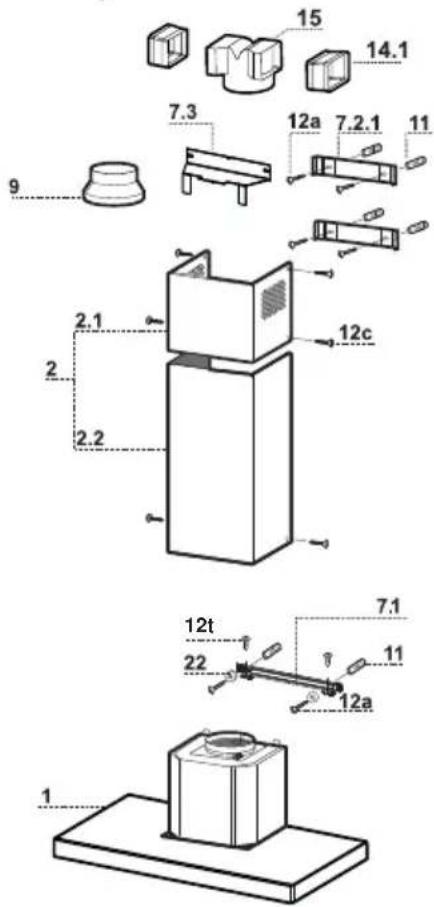

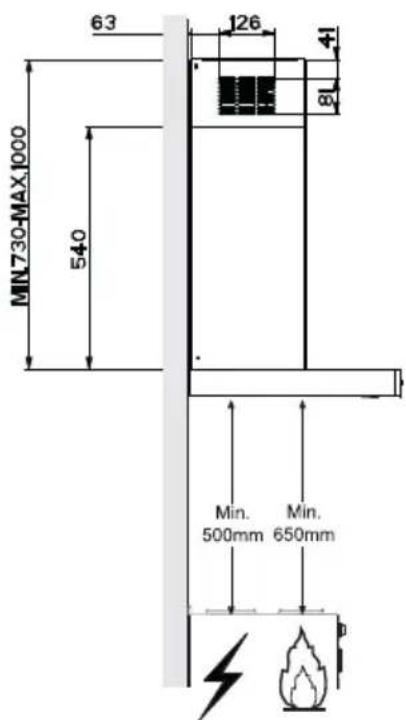

EGENSKAPER Mått Komponenter Ref. Antal Produktkomponenter 1 1 Köksfläktsstomme komplett med: Reglage, belysning, fläktenhet, filter 2 1 Teleskopiskt fläktrör bestående av:

2.2 1 Nedre fläktrör

9 1 Reduktionsfläns ø 150–120 mm

14.1 2 Förlängningsdel för koppling för luftutsläpp

15 1 Koppling för luftutsläpp Ref. Antal Installationskomponenter

7.1 1 Fästkonsol för köksfläktsstomme

7.2.1 2 Fästkonsol för övre fläktrör

7.3 1 Stödkonsol för koppling

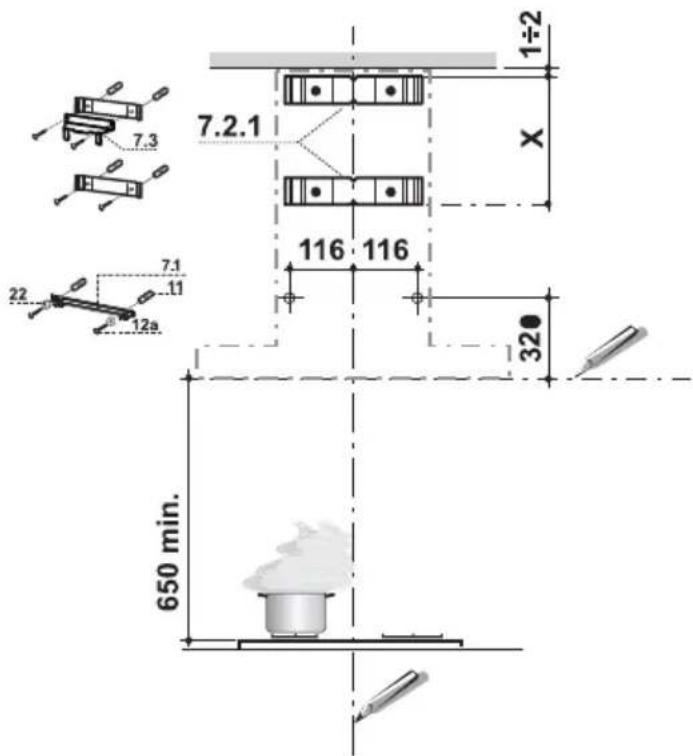

INSTALLATION Borrning i väggen och fastsättning av konsoler Markera på väggen:

• ett vertikalt streck upp till taket eller den övre gränsen, i mitten av köksfläktens monteringsområde;

• ett horisontellt streck till min. 650 mm ovanför tillagningshällen.

• Placera konsolen 7.2.1 1–2 mm från taket eller den övre gränsen enligt anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.

• Markera mitten av konsolens hål.

• Placera konsolen 7.2.1 X mm under den första konsolen (X = höjd för medföljande övre fläktrör) enligt anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.

• Markera mitten av konsolens hål.

• Markera en referenspunkt 116 mm från det vertikala referensstrecket, och 320 mm över det horisontala referensstrecket enligt anvisningarna.

• Sätt i expansionspluggarna 11 i hålen.

• Fäst den undre konsolen 7.2.1 med de medföljande skruvarna 12a (4,2 x 44,4).

• Fäst den övre konsolen 7.2.1 och stödkonsolen för kopplingen 7.3 tillsammans genom att använda de två medföljande skruvarna 12a (4,2 x 44,4).

• Skruva fast fästkonsolen 7.1 genom att använda de två medföljande skruvarna 12a (4,2 x 44,4) och brickorna 22. Kontrollera nivelleringen.SE

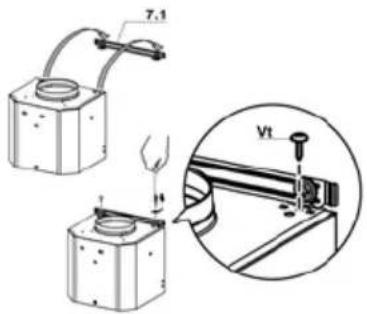

Montering av köksfläktsstomme Installation med konsol

• Haka fast köksfläktsstommen på den förberedda konsolen 7.1.

• Skruva slutgiltigt fast köksfläktsstommen vid konsolen med två skruvar 12t. Anslutningar

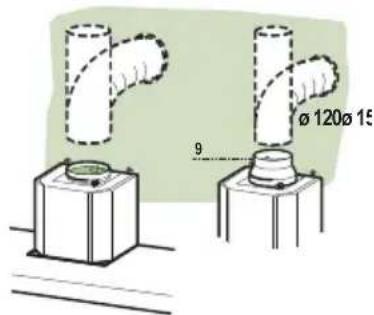

ANSLUTNING AV VERSION MED FRÅNLUFTKANAL

Vid installation av versionen med frånluftkanal, anslut köksfläkten till skorstenen med slang eller rör, ø 150 eller 120 mm. Installatören kan fritt välja mellan de båda dimensionerna.

• För att installera en frånluftkanal ø 120 mm, sätt en reducerfläns 9 på köksfläktens luftutsläpp.

• Fixera röret med hjälp av lämpliga rörklämmor (medföljer ej).

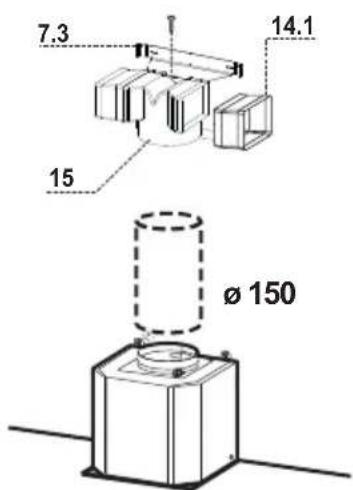

• För in förlängningsstyckena 14.1 i grenröret 15.

• Sätt i anslutningen 15 i stödkonsolen 7.3 och fäst den med en skruv.

• Kontrollera att förlängningsstyckna sitter horisontelt och verti- kalt uppriktade. Om så inte är fallet justera detta.

• Anslut grenröret 15 till köksfläkten genom att anvä’nda en fast eller en flexibel slang.

• Anslut fläktkåpan till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

• Avlägsna fettfiltren (se avsnitt “Underhåll”) och se till att nätsladdens kontaktdon är rätt isatt i fläktens uttag

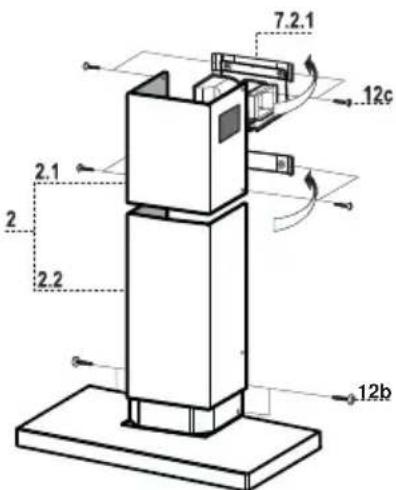

Skorsten, övre sektion

• För försiktigt två motstående sidor av den övre skorstensdelen utåt och haka dem på fästena 7.2.1. Se till att de sitter ordentligt.

• Fixera sidorna mot fästena med hjälp av de 4 skruvarna 12c som medföljer.

• Kontrollera att förlängningsstyckna sitter horisontelt och vertikalt uppriktade. Om så inte är fallet justera detta. Skorsten, nedre sektion

• För försiktigt två motstående sidor av den nedre skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och väggen. Se till att de kommer ordentligt på plats.

• Fixera den undre skorstensdelens sidor mot fläkthuset med hjälp av de 2 skruvarna 12c (2,9 x 9,5) som medföljer. 12bSE

L Tänder och släcker belysningen S Motor i drift V1 Starta och stoppa motorn, samt startar en en tyst minimum gång V2 Startar medium effekten, den bästa ljud och effekt nivå för matlagning V3 Startar max effekten, som används vid kraftigt osande matframställningSE

• filtren är diskbara och måste rengöras minst varannan månad. Rengör oftare vid intensiv användning.

• ta bort filtren, ett i taget, låt dem torka före återmontering.

• vid återmontering av filtren, var noga med att handtagen vänds utåt. Kolfilter

• sätt tillbaka fettfiltren av metallSE

• Ta bort metallfettfiltren eller öppna filterhållargallret.

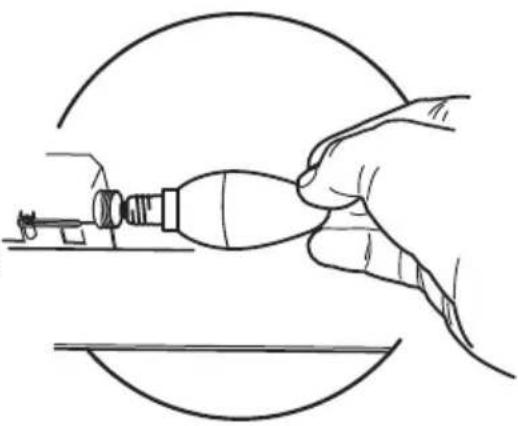

• Skruva ur glödlamporna och ersätt dem med nya med samma data.

• Sätt tillbaka fettfiltren av metall, eller stäng filterhållargallret.

Lampa Förbrukning (W) Sockel Spänning (V) Mått (mm) ILCOS art.nr
