5DB69751 - Hotte BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Blaupunkt
Modèle	5DB69751
Version d'installation	Aspirante ou filtrante (recyclage)
Diamètre de sortie d'air	150 mm (réductible à 120 mm)
Distance de sécurité minimale	650 mm au-dessus du plan de cuisson
Nombre de vitesses	3 (V1, V2, V3)
Éclairage	Oui, avec interrupteur dédié (L)
Type de filtre anti-graisse	Métalliques, lavables au lave-vaisselle
Fréquence de nettoyage des filtres anti-graisse	Tous les 2 mois (ou plus souvent selon usage)
Type de filtre à charbon actif	Non lavable, à remplacer
Fréquence de remplacement du filtre à charbon	Tous les 4 mois (ou plus souvent selon usage)
Alimentation électrique	Secteur, tension conforme à la plaque signalétique
Classe électrique	I (mise à la terre obligatoire)
Installation	Murale, avec kit de fixation fourni
Type de cheminée	Télescopique, deux sections
Commandes	Boutons poussoirs (L, S, V1, V2, V3)
Pièces détachées disponibles	Oui : corps de hotte, cheminée, filtres, lampes, kit de fixation
Réparabilité	Filtres et lampes remplaçables par l'utilisateur
Notice disponible en plusieurs langues	Oui (FR, DE, EN, ES, IT, NL, etc.)

FOIRE AUX QUESTIONS - 5DB69751 BLAUPUNKT

Quelle est la distance de sécurité minimale entre la hotte et le plan de cuisson ?

La distance de sécurité minimale est de 650 mm. Si les instructions de votre cuisinière à gaz spécifient une distance supérieure, celle-ci prévaut.

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres anti-graisse sont lavables au lave-vaisselle. Nettoyez-les tous les 2 mois (plus souvent en cas d'usage intense). Retirez-les en poussant vers l'arrière, lavez-les sans les plier et séchez-les avant de les remonter.

À quelle fréquence faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé au moins tous les 4 mois, ou plus fréquemment en cas d'usage intensif.

Puis-je utiliser la hotte en version recyclage (filtrante) ?

Oui, la hotte peut être utilisée en version filtrante (recyclage). Dans ce cas, vous devez installer les filtres à charbon actif et utiliser le raccord et les rallonges fournis pour la sortie d'air.

Comment remplacer les lampes de la hotte ?

Pour remplacer les lampes, retirez d'abord les filtres anti-graisse métalliques. Dévissez les lampes défectueuses et remplacez-les par des lampes de mêmes caractéristiques. Remontez ensuite les filtres.

Quel diamètre de tube d'évacuation utiliser ?

Le diamètre de sortie d'air est de 150 mm. Pour une réduction à 120 mm, utilisez la bride de réduction fournie. Le tube doit être le plus court possible.

La hotte doit-elle être raccordée à la terre ?

Oui, la hotte est de classe I. L'installation électrique doit comporter une mise à la terre adéquate.

Puis-je installer la hotte moi-même ?

L'installation électrique (branchement des câbles) doit être effectuée par un technicien compétent. Le montage mécanique peut être réalisé par un bricoleur averti en suivant scrupuleusement les instructions.

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice pour les vérifications de base. Si le problème persiste, contactez le service après-vente agréé pour toute réparation. Ne démontez pas l'appareil vous-même.

Comment utiliser les différentes vitesses ?

La hotte dispose de 3 vitesses : V1 (vitesse minimale, silencieuse pour faibles vapeurs), V2 (vitesse moyenne pour usage courant), V3 (vitesse maximale pour fortes émissions). Utilisez le bouton S pour allumer le moteur.

MODE D'EMPLOI 5DB69751 BLAUPUNKT

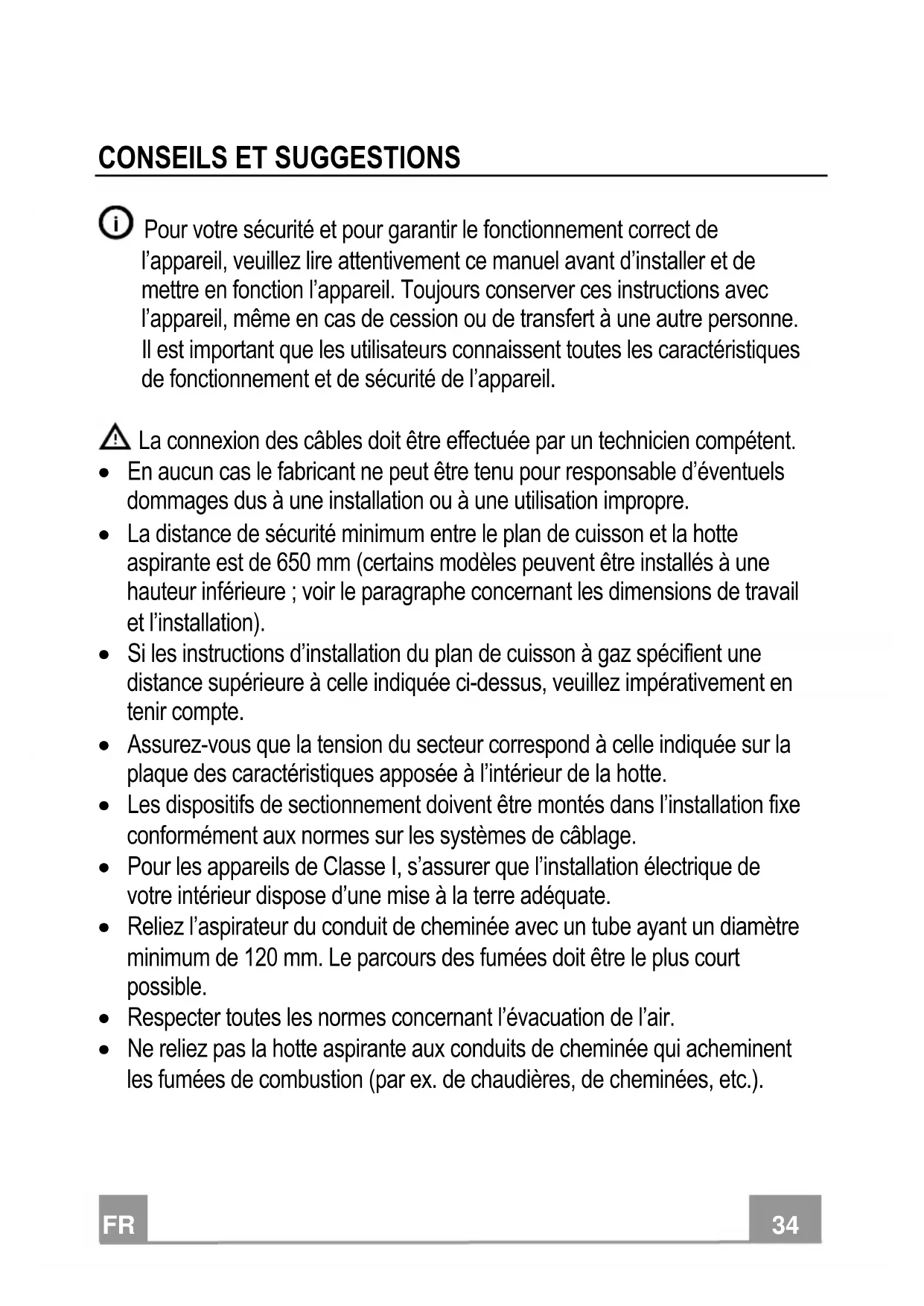

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

⚠ AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

• Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.
  ⚠ AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.
• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

- Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole 📁 marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

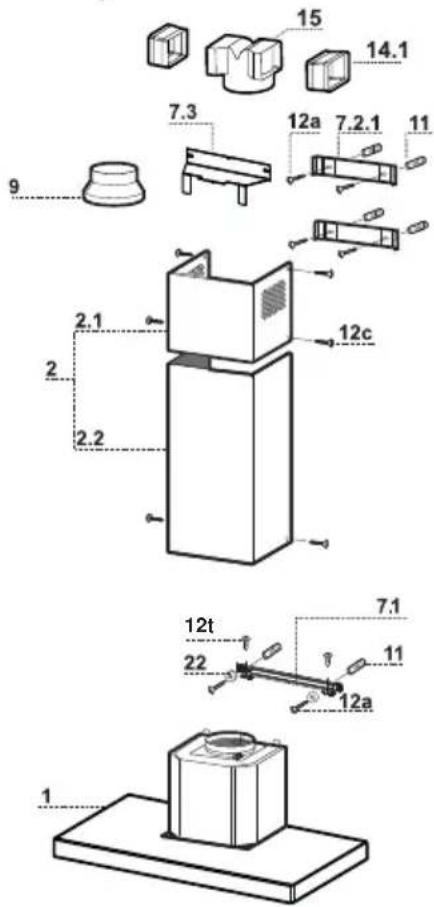

Encombrement

Réf. Q.té Composants du produit

1	1	Corps de hotte équipé de : commandes, éclairage, groupe ventilateur, filtres
2	1	Cheminée télescopique formée de :
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
9	1	Bride de réduction ø 150-120 mm
14.1	2	Rallonge raccord sortie air
15	1	Raccord sortie air
Réf.	Q.té	Composants d'installation
7.1	1	Bride de fixation au corps de hotte
7.2.1	2	Brides de fixation conduit supérieur
7.3	1	Bride de soutien raccord
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5
12t		2 Vis 3,5 x 9,5
22		2 Rondelles
Q.té		Documentation
1		Manuel d'instructions

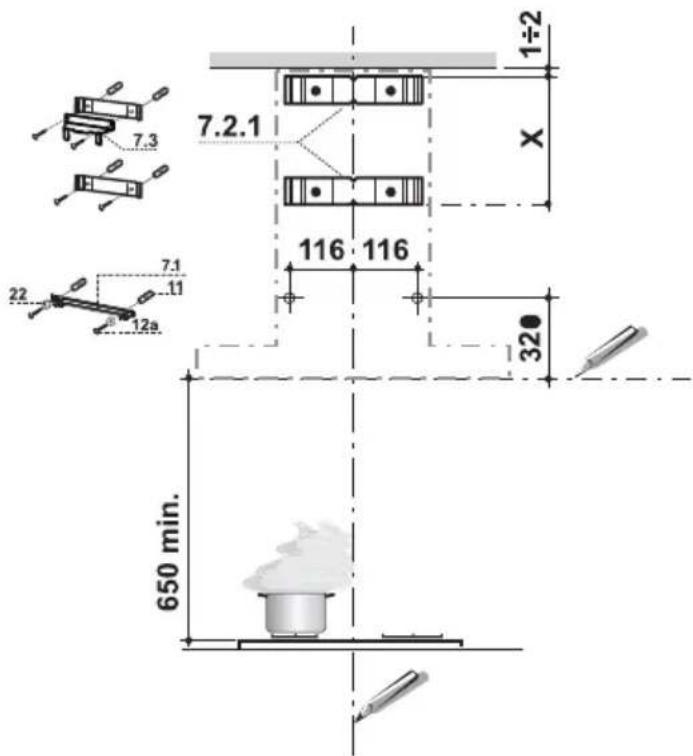

Perçage de la paroi et fixation des supports

Tracer sur la paroi :

- une ligne verticale jusqu'au plafond ou jusqu'à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;

- une ligne horizontale à : 650 mm au-dessus du plan de cuisson.

- Poser le support 7.2.1, comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (encoches) avec la ligne verticale de référence.

• Marquer les centres des trous du support.

- Poser le support 7.2.1, comme indiqué, X mm sous le premier support (X = hauteur du conduit supérieur fourni), en alignant son centre (encoches) avec la ligne verticale de référence.

• Marquer les centres des trous du support.

- Marquer, comme indiqué, un point de repère à 116 mm de la ligne verticale de référence et 320 mm au-dessus de la ligne horizontale de référence.

- Répéter cette opération du côté opposé.

- Percer les points marqués avec une mèche de 8 mm.

- Insérer les chevilles 11 dans les trous.

- Fixer le support inférieur 7.2.1, à l'aide des vis 12a (4,2 x 44,4) fournies.

- Fixer ensemble le support supérieur 7.2.1 et le support de soutien du raccord 7.3 avec les 2 vis 12a (4,2 x 44,4) fournies.

- Serrer le support de fixation du corps de hotte 7.1 avec les 2 vis 12a (4,2 x 44,4) et les rondelles 22 fournies en vérifiant le nivellement.

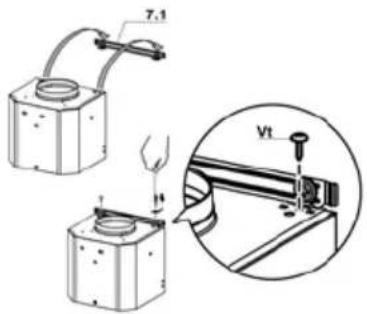

Installation avec support

• Accrocher le corps de hotte au support 7.1 déjà monté.
• Serrer définitivement le corps de hotte au support avec 2 vis 12t.

Branchements

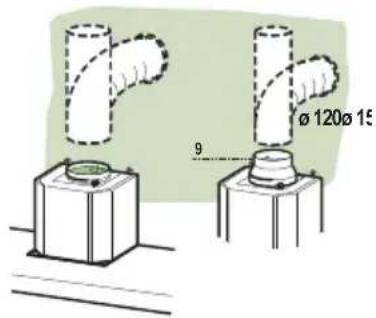

SORTIE AIR VERSION ASPIRANTE

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

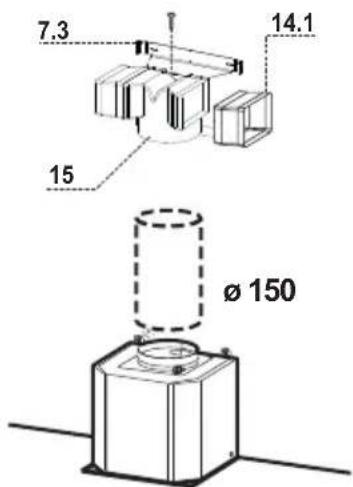

SORTIE AIR VERSION FILTRANTE

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de ø 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

• Elargir légèrement les deux bords latéraux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu'en butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

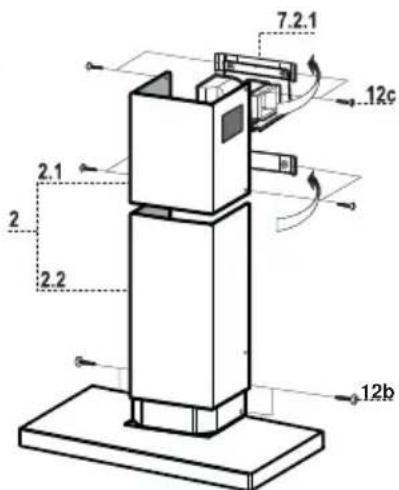

Cheminée inférieure

• Elargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi; refermer jusqu'en butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c fournies.

L Lumières Allume et éteint l'installation de l'éclairage.

S Del Del allumage Moteur.

V1	Moteur	Met en marche et à l'arrêt le moteur aspiration à vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
V2	Vitesse	Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
V3	Vitesse	Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

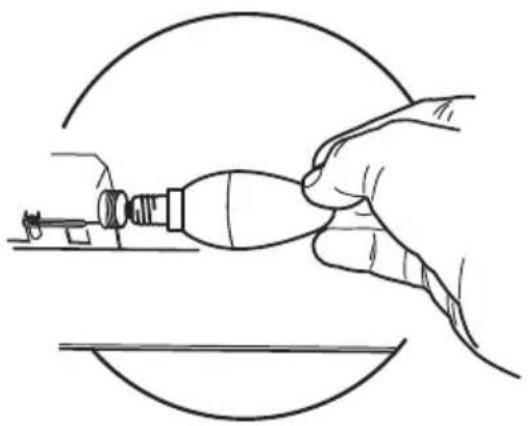

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
