Producttype	Afzuigkap
Merk	Blaupunkt
Model	5DB69751
Installatieversie	Afzuigend of filterend (recirculatie)
Luchtafvoerdiameter	150 mm (reduceerbaar tot 120 mm)
Minimale veiligheidsafstand	650 mm boven het kookvlak
Aantal snelheden	3 (V1, V2, V3)
Verlichting	Ja, met aparte schakelaar (L)
Type vetfilter	Metalen, vaatwasserbestendig
Reinigingsfrequentie vetfilters	Elke 2 maanden (of vaker afhankelijk van gebruik)
Type actief koolstoffilter	Niet wasbaar, vervangen
Vervangingsfrequentie koolstoffilter	Elke 4 maanden (of vaker afhankelijk van gebruik)
Voeding	Netspanning, spanning overeenkomstig typeplaatje
Elektrische klasse	I (aarding verplicht)
Installatie	Aan de muur, met meegeleverde bevestigingsset
Type schoorsteen	Telescopisch, twee delen
Bediening	Druktoetsen (L, S, V1, V2, V3)
Reserveonderdelen beschikbaar	Ja: afzuigkapbehuizing, schoorsteen, filters, lampen, bevestigingsset
Repareerbaarheid	Filters en lampen vervangbaar door gebruiker
Handleiding beschikbaar in meerdere talen	Ja (FR, DE, EN, ES, IT, NL, etc.)

Veelgestelde vragen - 5DB69751 BLAUPUNKT

Wat is de minimale veiligheidsafstand tussen de afzuigkap en het kookvlak?

De minimale veiligheidsafstand is 650 mm. Als de instructies van uw gasfornuis een grotere afstand specificeren, dan heeft die voorrang.

Hoe maak ik de metalen vetfilters schoon?

De vetfilters zijn vaatwasserbestendig. Reinig ze elke 2 maanden (vaker bij intensief gebruik). Verwijder ze door naar achteren te duwen, was ze zonder te buigen en droog ze voordat u ze terugplaatst.

Hoe vaak moet het actieve koolstoffilter worden vervangen?

Het actieve koolstoffilter is niet wasbaar of te regenereren. Het moet minstens elke 4 maanden worden vervangen, of vaker bij intensief gebruik.

Kan ik de afzuigkap in recirculatiemodus (filterend) gebruiken?

Ja, de afzuigkap kan worden gebruikt in de filterende versie (recirculatie). In dat geval moet u de actieve koolstoffilters installeren en de meegeleverde aansluiting en verlengstukken voor de luchtafvoer gebruiken.

Hoe vervang ik de lampen van de afzuigkap?

Om de lampen te vervangen, verwijdert u eerst de metalen vetfilters. Schroef de defecte lampen los en vervang ze door lampen met dezelfde specificaties. Plaats daarna de filters terug.

Welke diameter van de afvoerbuis moet ik gebruiken?

De luchtafvoerdiameter is 150 mm. Voor een reductie naar 120 mm gebruikt u de meegeleverde reducerflens. De buis moet zo kort mogelijk zijn.

Moet de afzuigkap worden geaard?

Ja, de afzuigkap is klasse I. De elektrische installatie moet een adequate aarding bevatten.

Kan ik de afzuigkap zelf installeren?

De elektrische installatie (aansluiten van kabels) moet worden uitgevoerd door een bekwame technicus. De mechanische montage kan worden gedaan door een ervaren doe-het-zelver die de instructies nauwkeurig volgt.

Wat moet ik doen bij storing?

Raadpleeg eerst de handleiding voor basiscontroles. Als het probleem aanhoudt, neem dan contact op met de erkende klantenservice voor reparatie. Demonteer het apparaat niet zelf.

Hoe gebruik ik de verschillende snelheden?

De afzuigkap heeft 3 snelheden: V1 (minimumsnelheid, stil voor lichte dampen), V2 (gemiddelde snelheid voor normaal gebruik), V3 (maximumsnelheid voor sterke emissies). Gebruik de S-knop om de motor in te schakelen.

GEBRUIKSAANWIJZING 5DB69751 BLAUPUNKT

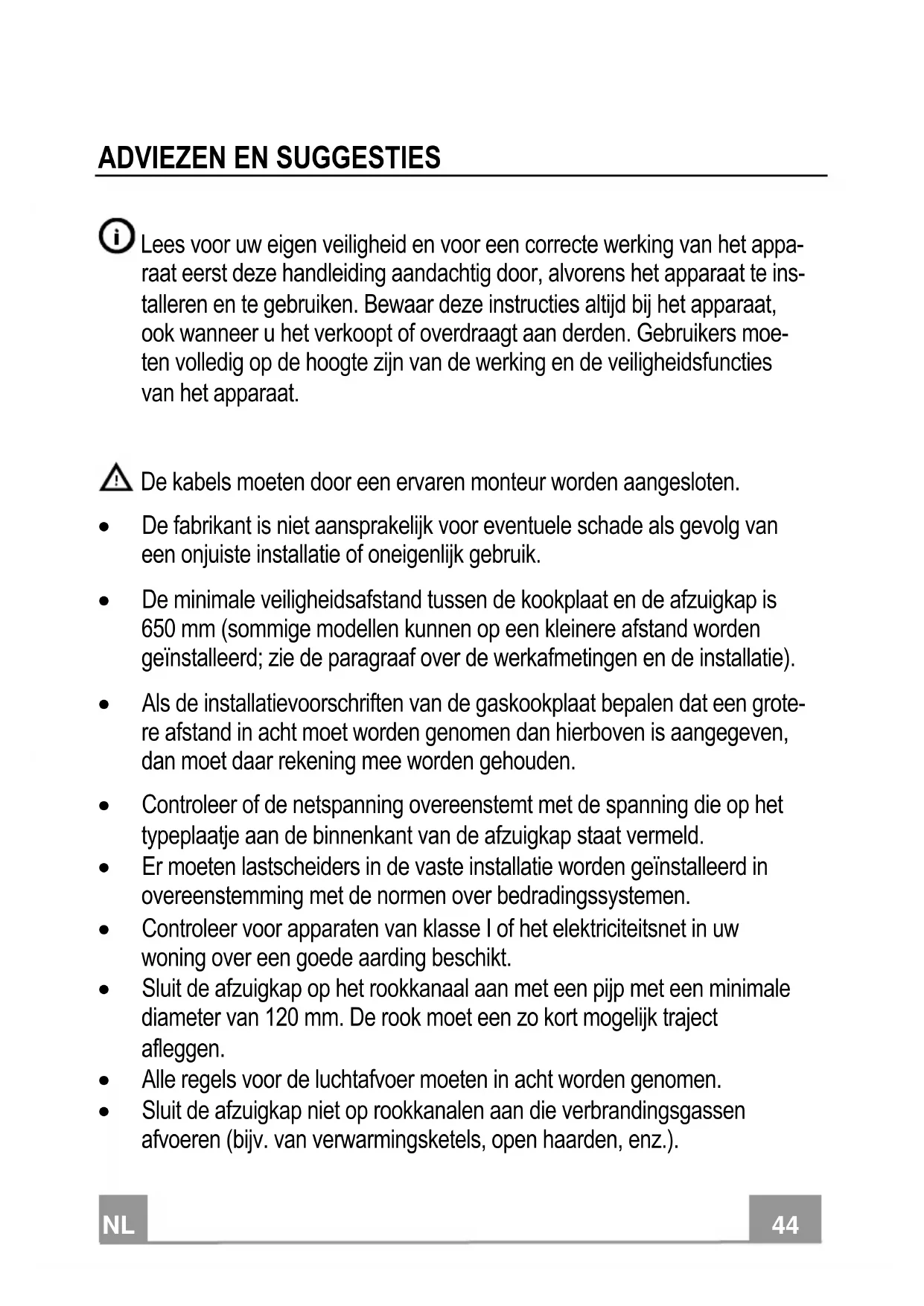

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grote-re afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.

• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

⚠ WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

⚠ WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

- Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.

- Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.

- Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïinstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

- Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

- Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïinstrueerd over het gebruik van het apparaat.

⚠ Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

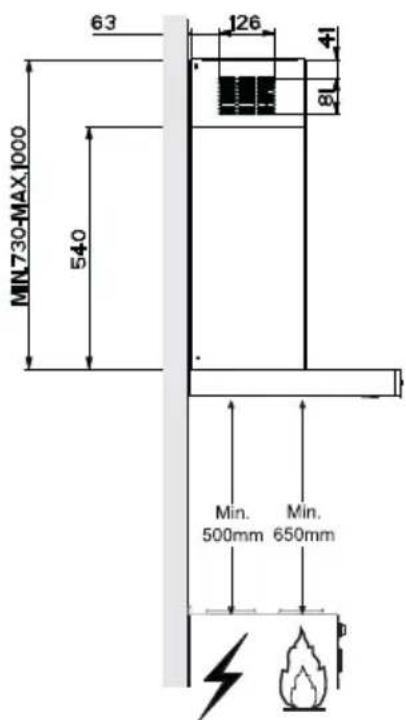

Buitenafmetingen

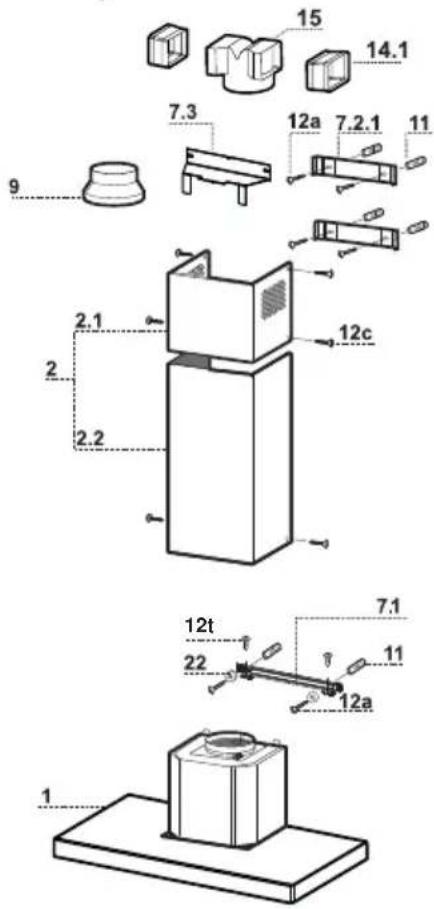

Ref.	Aantal	Productonderdelen
1	1	Afzuigkap met: bedieningsknoppen, verlichting, ventilatorunit, filters
2	1	Telescopische schouw bestaande uit:
2.1	1	Bovenste schouw
2.2	1	Onderste schouw
9	1	Verloopflens ø 150-120 mm
14.1	2	Verlengstuk verbindingsstuk luchtuitlaat
15	1	Verbindingsstuk luchtuitlaat

Ref.	Aantal	Installatieonderdelen
7.1	1	Bevestigingsbeugel	afzuigkap
7.2.1	2	Bevestigingsbeugels bovenste schouw
7.3	1	Steunbeugel verbindingsstuk
11	6	Pluggen
12a	6	Schroeven 4,2 x 44,4
12c	6	Schroeven 2,9 x 6,5
12e	2	Schroeven 2,9 x 9,5
12t	2	Schroeven 3,5 x 9,5
22	2	Sluitringen
	Aantal	Documentatie
	1	Instructieboek

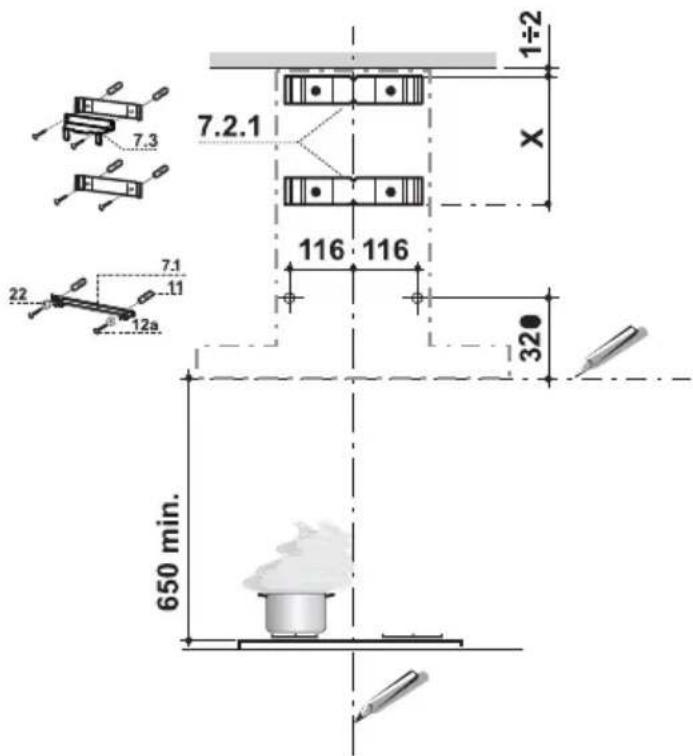

Boren in de wand en bevestigen van de beugels

Teken op de wand:

• een verticale lijn tot het plafond of tot de bovengrens in het midden van de zone waar de afzuigkap moet worden gemonteerd;
• een horizontale lijn: min. 650 mm boven het kookvlak.
• Plaats de beugel 7.2.1 op 1-2 mm afstand van het plafond of van de bovengrens, zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.
• Kruis het midden van de gaten van de beugel aan.
• Plaats de beugel 7.2.1 X mm onder de eerste beugel (X = hoogte standaard bijgeleverde bovenste schouw), zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.
• Kruis het midden van de gaten van de beugel aan.
• Teken, zoals aangegeven, een referentiepunt op 116 mm afstand van de verticale referentielijn en 320 mm boven de horizontale referentielijn.
• Herhaal deze handeling aan de andere kant.
• Boor gaten van ø 8 mm op de plaats van de aangekruiste punten.
• Plaats de pluggen 11 in de gaten.
• Bevestig de onderste beugel 7.2.1 met de bijgeleverde schroeven 12a (4,2 x 44,4).
• Bevestig de bovenste beugel 7.2.1 en de steunbeugel van het verbindingsstuk 7.3 samen met behulp van de 2 bijgeleverde schroeven 12a (4,2 x 44,4).
• Draai de beugel 7.1 voor de bevestiging van de afzuigkap aan met 2 schroeven 12a (4,2 x 44,4) en de bijgeleverde sluitringen 22 en controleer de uitlijning.

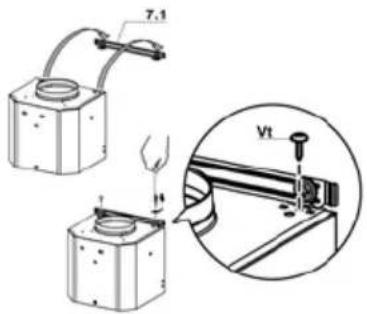

Installatie met beugel

• Haak de afzuigkap aan de reeds gemonteerde beugel 7.1.
• Haal de afzuigkap definitief aan met 2 schroeven 12t.

Aansluitingen

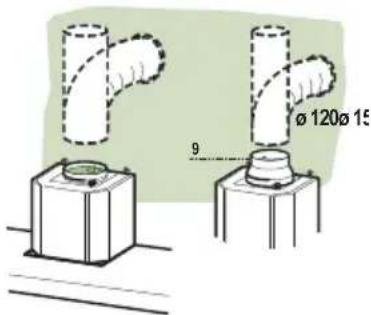

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

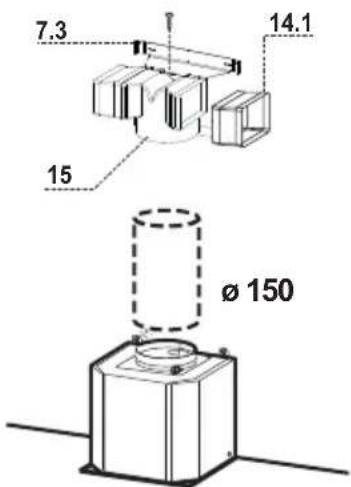

LUCHTUITLAAT FILTERVERSIE

• Monteer de verlengstukken van het verbindingsstuk 14.1 zijdelings op het verbindingsstuk 15.
• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal correspondeert met de mondstukken van de schouw.
• Sluit het verbindingsstuk 15 aan op de uitgang van de kap met behulp van een starre of buigzame leiding van 150 mm, naar keuze van de installateur.
• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

- Verwijder de vetfilters (zie par. "Onderhoud") en verzeker uervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

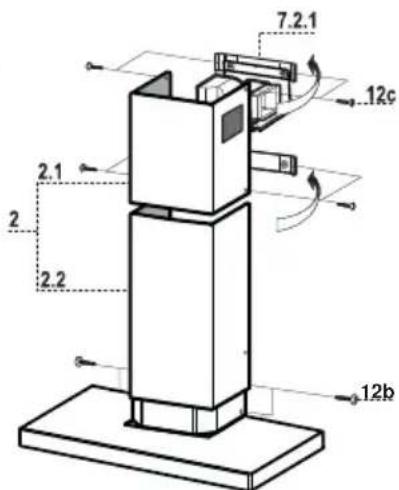

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.
• Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 correspondeert met de mondstukken van de schouw.

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

L Lichten Hiermee schakelt u de verlichting aan en uit.

S Led Led motorinschakeling.

V1	Motor	Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.
V2	Snelheid	Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
V3	Snelheid	Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

• Het filter kan niet gewassen en niet geregenereerd worden en moet minstens eens in de 4 maanden worden vervangen, of, bij bijzonder intensief gebruik, zelfs nog vaker.
  • Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

• Verwijder de metalen vetfilters.
- Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
- Plaats de metalen vetfilters terug.
