Vrsta izdelka	Pralni stroj
Znamka	Bosch
Model	Serija 8 WAV28K43
Nazivna zmogljivost	8 kg
Višina x Širina x Globina	85 x 60 x 60 cm
Neto teža	75 kg
Električni priključek	230 V, 50 Hz, 10 A
Energijski razred	A (po standardu EU)
Največja hitrost ožemanja	1400 vrt/min
Vrste programov	Bombaž, Sintetika, Občutljivi, Volna, Hitri, itd.
Posebne funkcije	Odložen zagon, Otroška zaščita, Parna čistilna funkcija
Vzdrževanje in čiščenje	Redno čiščenje filtra črpalke, posode za detergente in tesnila vrat
Varnost	Otroška zaščita, zaščita pred puščanjem, samodejni izklop
Popravljivost	Zasnovano za enostavno popravilo: vrh, nadzorna plošča, vrata itd. lahko zamenja uporabnik (glejte navodila)
Nadomestni deli so na voljo	Da, preko servisa Bosch (reference v navodilih)
Raven hrupa (pranje/ožemanje)	Približno 50/75 dB(A)
Poraba vode na cikel	Približno 50 L

Pogosto zastavljena vprašanja - Serie 8 WAV28K43 BOSCH

Kaj storiti, če se pralni stroj ne vklopi?

Preverite, ali je naprava pravilno priključena in ali je pregorela varovalka. Če težava še vedno obstaja, izključite napravo in se obrnite na servis.

Kako očistiti filter črpalke?

Odprite pokrov črpalke, odstranite filter in ga sperite s čisto vodo. Ponovno ga namestite in se prepričajte, da je pravilno zaskočen. Glejte poglavje 3.10 navodil.

Boben med ožemanjem oddaja nenormalen zvok, kaj storiti?

To je lahko posledica neuravnotežene obremenitve ali predmeta, ujetega v bobnu. Ustavite cikel, odprite vrata in enakomerno porazdelite perilo. Če zvok ne preneha, preverite filter črpalke.

Kako zamenjati tesnilo vrat?

Sledite podrobnim navodilom v poglavju 3.7. Potrebovali boste izvijač Torx T20 in klešče. Pred kakršnim koli posegom izključite napravo.

Pralni stroj prikazuje kodo napake E:30, kaj pomeni?

Koda E:30 označuje težavo z odvajanjem vode. Preverite, ali je odvodna cev prepognjena ali zamašena, in očistite filter črpalke. Če napaka še vedno obstaja, se obrnite na servis.

Ali lahko perilo po koncu programa pustite v stroju?

Da, zahvaljujoč funkciji Odložen konec lahko perilo ostane v bobnu do 12 ur brez vonjav. Vendar je priporočljivo, da ga hitro vzamete ven, da preprečite gube.

Kako zamenjati lučko v bobnu?

Postopek je opisan v poglavju 3.9. Odstranite nadzorno ploščo, vzemite nosilec lučke, izključite priključke in zamenjajte žarnico. Uporabite izvijač Torx T20.

Kaj storiti, če se voda ne segreva?

Preverite, ali izbrani program zahteva visoko temperaturo in ali grelno telo ni pokvarjeno. Preizkus kontinuitete lahko opravi strokovnjak.

Posoda za detergente se ne zapre pravilno, kako jo popraviti?

Odstranite posodo (poglavje 3.3) in preverite, ali ročaj ni zlomljen. Po potrebi zamenjajte ročaj (poglavje 3.4). Prepričajte se, da je posoda pravilno vstavljena v vodila.

Kako aktivirati otroško zaščito?

Pritisnite tipko Otroška zaščita (običajno kombinacija tipk) za 3 sekunde, dokler se na zaslonu ne prikaže simbol. Za izklop ponovite postopek.

NAVODILA ZA UPORABO Serie 8 WAV28K43 BOSCH

3.11.1 Uklanjanje prednje ploce

1.

Podignite uredaj's prednje strane.

1. Uklonite vijke s donje strane (1).

1. Spustite uredaj.

Popravak

1.2.1 Urovne nebezpečenstva

Nadvihnite spotrebič v prednej Časti.

3.1.1 Odstranjevanje delovne povrsine 426
3.1.2 Namestitev delovne povrsine 426

3.2.1 Odstranjevanje plošće za vence 427
3.2.2 Namestitev plošće za vence 427

3.3 Zamenjava predalicka za detergent 428

3.3.1 Odstranjevanje predalicka za detergent 428
3.3.2 Namestitev predalcka za detergent 428

3.4 Zamenjava rocaja predalcka za detergent 429

3.4.1 Odstranjevanje rocaja predalcka za detergent 429
3.4.2 Namestitev rocaj prdalcka za detergent 429

3.5 Zamenjava vrat 430

3.5.1 Odstranjevanje vrat 430
3.5.2 Namestitey vrat 430

3.6 Zamenjavakomponentvrat 431

3.6.1 Odstranjevanje component vrat 431
3.6.2 Namestitev component vrat 431

3.7 Zamenjavatesnilavarat 432

3.7.1 Odstranjevanje tesnila vrat 432
3.7.2 Namestitev tesnila vrat 435

3.8 Zamenjava varovala vrat 436

3.8.1 Odstranjevanje varovala vrat 436
3.8.2 Namestitev varovala vrat 437

3.9 Zamenjava luci bobna 438

3.9.1 Odstranjeyanie luci bobna 438
3.9.2 Namestitev luci bobna 438

3.10 ZamenjavaPokrova crpalke 439

3.10.1 OdstranjevanjePokrova crpalke 439
3.10.2 NamestitevPokrova crpalke 439

3.11 Zamenjava sprednje plošće 440

3.11.1 Odstranjevanje sprednje plošće 440
3.11.2 Namestitev sprednje plošče 442

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
ANEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
APOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjiše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
	Nevarnost zaradi elektrčne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetènga polja
	Nevarnost zaradi neionizirajočega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorla v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnostil

Morebitne posledice ob neupostevanju nevarnosti/opozoria.

Ukrepi in prepovedi za preprecevanje nevarnosti.

V naslednjemprimeru je prikazano opozorilo, ki opozjara pred elektrichnim udarom za radi delov pod napetostjo. Naveden je ukrup za preprecevanje nevarmosti.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricnegaudera

Izkliučite aparate iz elektríne nega omrežja vsaj 60 sekund pred zašetkom popravil.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednjii splošni simboli:

Splošni symbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedillo)
	Identifikacija povezave na video vadnico

Splošni symbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (çe ..., potem ...)
	Identifikacija rezultata
Začetak identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija príkazanega besedila/da	kna (na zaslunu aparata)

Preglednica 3: Splosni symboli

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov	JUILL
Izvjac Torx T20 z izvirtno [00340764]	100 mm, za vijake z varnostnim zatićem	-
Momentni kliguc [15000441]	Momentni kliguc 20-100 Nm
Plošcati zvjac [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zašcitna izolacija 1000 V AC	-
Plošcati zvjac [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zašcitna izolacija 1000 V AC	-
Igličaste klešće, za-krivljene [00341269]	Dolžina 200 mm	-
Klešće za boćno re-zanje [00342182]	Dolžina: 200 mm	-

Oznaka Podrobnosti Slike
Kombinirani ključ [00340811]	Velikost ključa 10°mm, M6
Combination wrench [00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ [00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ [15000459]	Velikost ključa 16°mm, M10

Popravilo

3.1 Zamenjava delovne povrsine

Posebna orodja:

Del Torx TX20 z odprtino, dolg 6,3mm (1/4") 152mm, za vijake z [00341272] vamosthim zaticem

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.

3.1.1 Odstranjevante delovne povrsine

1. Odstranite vijake (1).
2. Potisnite delovno povrsino proti zadnjemu delu aparata (2).
3. Premaknite delovno povrsino navzgor (3), da jo odstranite.

3.1.2 Namestitev delovne povrsine

• Namestite v obratnem vrstnem redu.

Popravilo

Zdrs nagnjenih aparatov!

Nevarnost padajoch delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

Kcomponento zaicite pred padcem.

Nevamost padajocim delov Zadri Zramjiniv Javokov? Skoda na drugih delih aparata ali pri uporabnikiu doma.

KComponento zaicite pred padcem.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.
Delovna povrsina ie bila odstranjena.426
Predalck za detergent je bil odstrjen.428

3.2.1 Odstranjevanje plošće za vence

1. 1. Odstranite vijake (1).

2. Sprostite drzalne elemente (2, 3).

1. Sprosite vtici prikjucek kmilne enote.
2. Odstranite plosco za vence.

3.2.2 Namestitev plošće za vence

• Namestite v obrtnem vrstnem redu.

Popravilo

3.3 Zamenjava predalocka za detergent

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.

3.3.1 Odstranjevanje predalčka za detergent

1. Izvlecite predalcek za detergent.
2. 1. Vstavek (1) potisnite navzdob.
3. Odstranite predalcek za detergent (2).

3.3.2 Namestitev predalcka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.4 Zamenjava ročaja predalčka za detergent

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent je bil odstrjen.428

3.4.1 Odstranjevanje rocaja predalcka za detergent

1. Sprostit de drzalne elemente.

1. Odstranite ročaj predalčka za detergent.

3.4.2 Namestitev ročaja predalčka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.5 Zamenjava vrat

PREVIDNO

Odprite obmoje tecajl

Zmeckanine/zagozditev prstov
Ne segajte v obmoce tecajev.
Uporabljaje zaicitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Vrata so odprta.

3.5.1 Odstranjevanje vrat

1.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!
Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
- Komponento zašcitite pred padcem.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!
pskodbe zaradi padajocih delov.
- Komponento zašcitite pred padcem.

Odstranite vijake (1).

1. Odstranite vrala v smeri navzgor.

3.5.2 Namestitev vrat

• Namestite v obrtnem vrtnem redu.

Popravilo

3.6 Zamenjava component vrat

PREVIDNO

Odprite obmoje tecajal

Zmeckanine/zagozditev prstov
Ne segaje v obmoce tecajev.

Uporablajte zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.
Vrata so bila odstranjena. 430

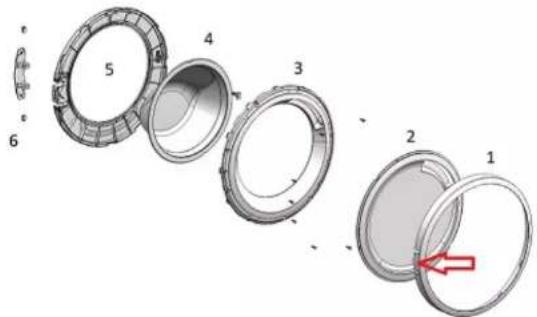

3.6.1 Odstranjevanje component vrat

Vrata razstavite od zunanje proti notranji strani.

3.6.2 Namestitev component vrat

• Namestite v obratnem vrstnem redu.

Popravilo

3.7 Zamenjava tesnila vrat

PREVIDNO

Ostri robovi ohisjal

Ureznine

Uporabljaite zašcitne rokavice.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

Kcomponento zaicite pred padcem.

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

K部件 zaicite pred padcem.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Predalcek zadetergent je bil odstranjen. 428
Vrata so bila odstranjena. 430
Pokrov crpalke je bil odstranjen. 439

3.7.1 Odstranjevanje tesnila vrat

1.

Zdrs nagnjenih aparatov!

omi kosti/zmeckanine
Aparate zašcitite pred zdrsavanjem.

Dvignite sprednji del aparata.

1. Sprosite vijake na dnu sprende plošće (1).

1. Spustite aparat.

Popravilo

1. Odstranite vijake na območju Čpalke (2). 5. 1. Sprostile vijake na hrbtni strani aparata (1).

1. Odstranite delovno povrsino (2, 3).

2021-02-16_8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 433 od 505

Popravilo

6.1.Odstranite vijake (1).

1. Sposti drzalne elemente ploso za vence (2, 3)
2. Sposti vijake na ohišju razdeljevalniki.

1. Odstranite plosco za vence.

2. Odstranite drzalo lucke bobna na vrhu.

9.

POZORI

Tveganje poskodb povrsine!

ovrsina aparata se lahko ob uporabi napacnih orodij poskoduje.

Za zamenjavo obroca napenjalnika uporablajte le plasticna orodja.

S plastichin orodjem odstranite obrocnapenjalnika s tesnila.

1. Sproslite tesnilo vrat s sprednje plošće.

2. Sprostite priključek kabla z varovala vrat.

Popravilo

1. Sprostite vijake na vrhu sprende plošće (3).

1. Odstranite sprednjo ploščo.

2. Sprostite vse priključke cevi.

1. Odstranite tesnilo vrat.

3.7.2 Namestitev tesnila vrat

A OPOZORILO

Nevarnost padajocih delov zaradi nepravilne namestitve!

Poskodba ali skoda na aparatu.

Zategnite obroć napenjalnika teshila vrat z zateznim momontom 3,4 Nm.

• Namestite v obrtnem vrstnem redu.

Popravilo

3.8 Zamenjava varovala vrat

Kot proizvajalec moramo potrošnikom zagotoviti nadomestno varovalo vrat vklj, z navodili za uporabo v skladu d ze direktivo (EU) 2019/2023. Vendar Želimo izpostaviti, da je po zamenjavi varovala vrat potreben preizkus elektrohne varnosti s strani kvalificirana nega elektrárca, preden zaşnete z uporabo naprave. Ta osea mora biti preverljivo kvalificirana v skladu z zakoni, predpisin standardi, ki veljajo za posamezno državo.

Zahteva:

Aparat je odklopljen iz omreze napelosti.
Aparat je odklopljen iz vira vode.

Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena. 426
Plošča za vence je bila odstranjena.
Vrata so bila odstranjena. 430
Obroć napenjalnika je bil odstranjen.
Sprednja plośc je bila odstranjena.
Tesnilo vrat je bilo odstranjeno.

3.8.1 Odstranjevanje varovala vrat

1. Odklopite vtič varovala vrat.
2. Sprosite varovalo vrat.

1. Odstranite varovalo vrat.

Popravilo

3.8.2 Namestitev varovala vrat

• Nastestite v obratnem vrstnem redu.

2021-02-16 8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 437 od 505

Popravilo

3.9 Zamenjava luci bobna

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena.426
Predalcek za detergent je bil odstranjen. 428
Ploścza zavence je bila odstranjena.

3.9.1 Odstranjevanje luči bobna

1. Izvlecite drzalo luči bobna iz aparata.
2. Odklopite elektriche prikljucke.
3. Odstranite luc bobna z drzala luci bobna.

3.9.2 Namestitev luci bobna

• Namestite v obrathem vrstnem redu.

Popravilo

3.10 ZamenjavaPokrova crpalke

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.

3.10.1 OdstranjevanjePokrova crpalke

1. OdpritekPokrov crpalke.

1. OdstranitePokrovcrpalke.

3.10.2 Namestitev povkrova Črpalke

• Namestite v obrtnem vrstnem redu.

Popravilo

3.11 Zamenjava sprednje plošće

PREVIDNO

Osti robovi ohisjal

Uporabljaje zašcitne rokavice.

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopjen iz vira vode.
Predalck za detergent je bil odstranjen.428
Vrata so bila odstranjena. 430
Tesnilo vrat je bilo odstranjeno.
Pokrov crpalke je bil odstranjen.439

3.11.1 Odstranjevanje sprende plošće

1.

A OPOZOI

Zdrs nagnjenlh aparatov!

1. Potisnite delovno pvovrsino proto zadnjiemu delu aparata (2). 3. Premaknite delovno pvovrsino navzgor (3), da jo odstranje.

5.1.Odstranite vijake (1).

1. Sprostite drzalne elemente (2, 3).

1. Odstranite plosco za vence.

7.

PREVIDNO

Nevostnad padajoch delov zaradi zrahljanih vijakov!
Poskodbe zaradi padajoch delov.

Komponento zašcitite pred padcem.

Popravilo

POZOR!

Nevamnost padajoch delov zaradi zrahljanih vijakov! Skoda na drugih delih aparata ali pri uporabniku doma, npr. na teh. Komponento zacitite pred padcem.

Odstranite vijake na sprednji strani, pri cemer zacnite od spodaj proti vrhu (2, 3).

1. Odstranite sprednjo plosco.

3.11.2 Namestitev sprende plošće

• Namestite v obrnem vrstnem redu.

2021-02-16 8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 442 od 505
